今天小编给大家分享的是一篇典型的汽车格栅包装方案。
汽车格栅是汽车的车脸，它的正面采用镀铬（银色发光部位）工艺，比较容易在包装运输过程中造成划伤，如果包装不到位，在装箱与取件过程中也容易造成面部损伤、支架断裂，所以其包装很重要。
下面案例为苏州达浦静电技术有限公司为吉列设计的一款典型的格栅包装方案。

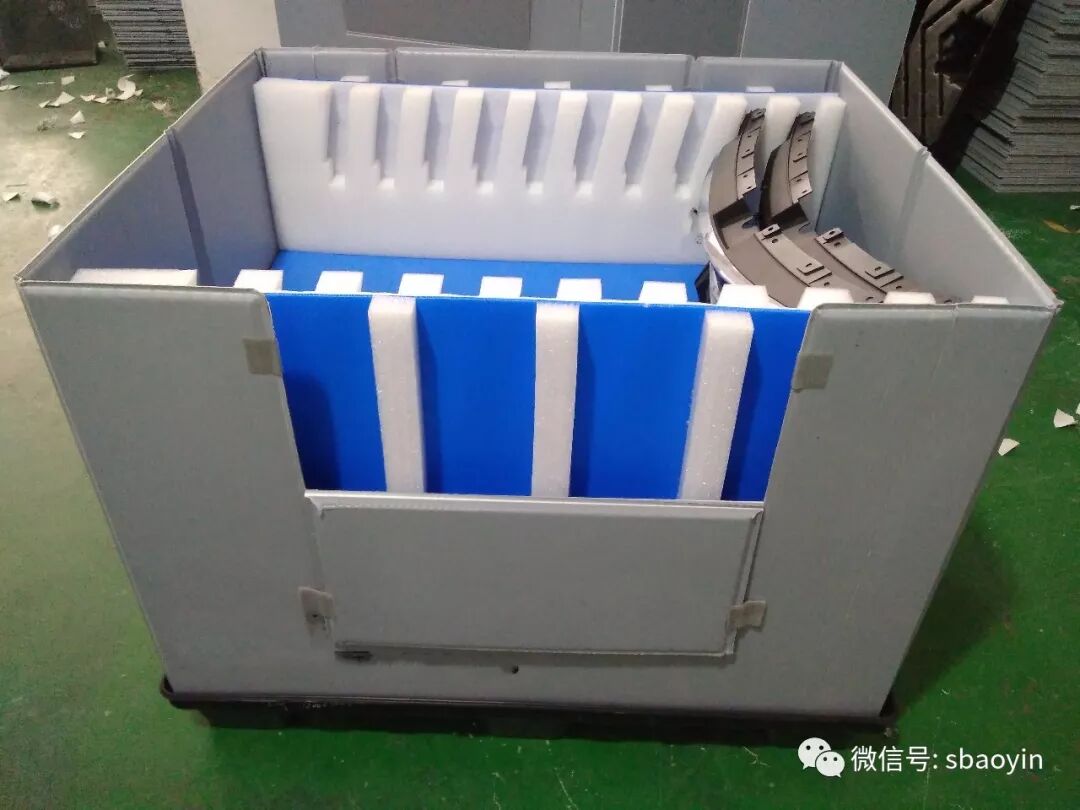

根据格栅的特点及包装材料的特性，同时考虑到客户的操作与运输，而采用高强度塑料围板箱作为循环外箱，EPE与中空板组合结构作为内衬保护零件（同时满足循环与环保要求）

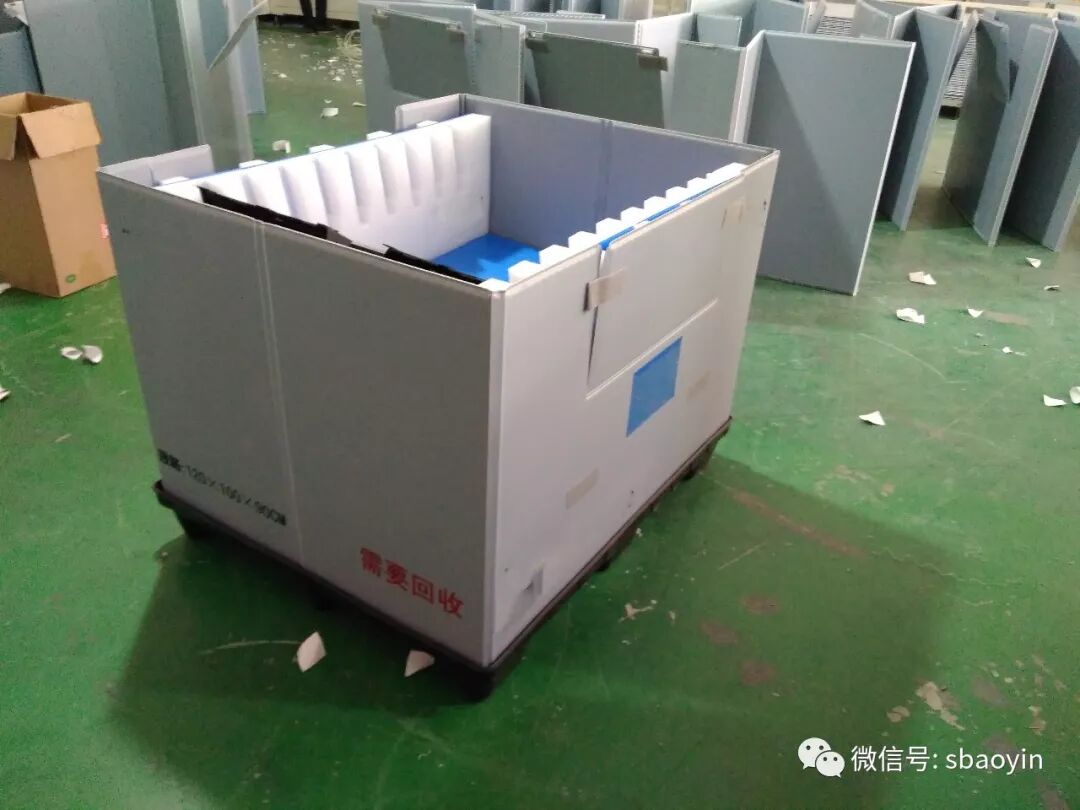

1.循环外箱采用行业标准箱型
根据零件尺寸选择1200X1000X900mm
（平板车运输可以堆码三层，使车辆的运输效率最高）

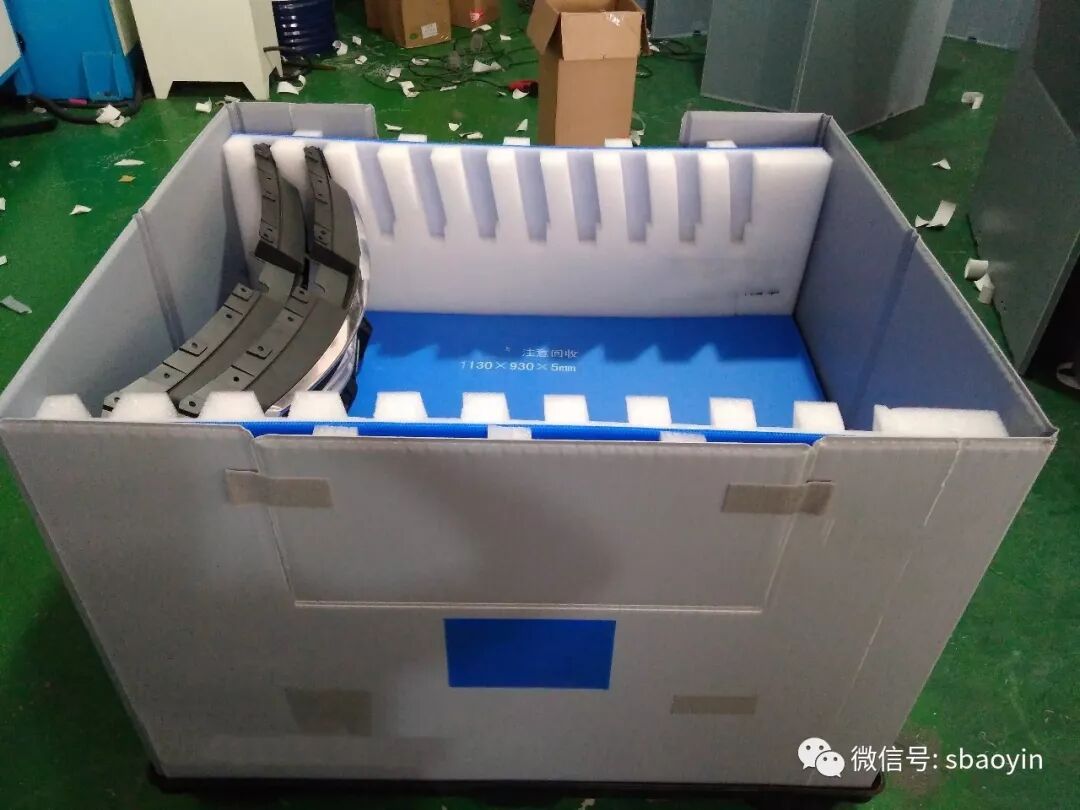

2.内衬以EPE为主要保护材料，即可起到缓冲定位保护零件的作用，又满足环保的要求，正面不接触任何其他物体，容易断裂的支架也得到了有效保护，同时成本也可以得到很好的控制

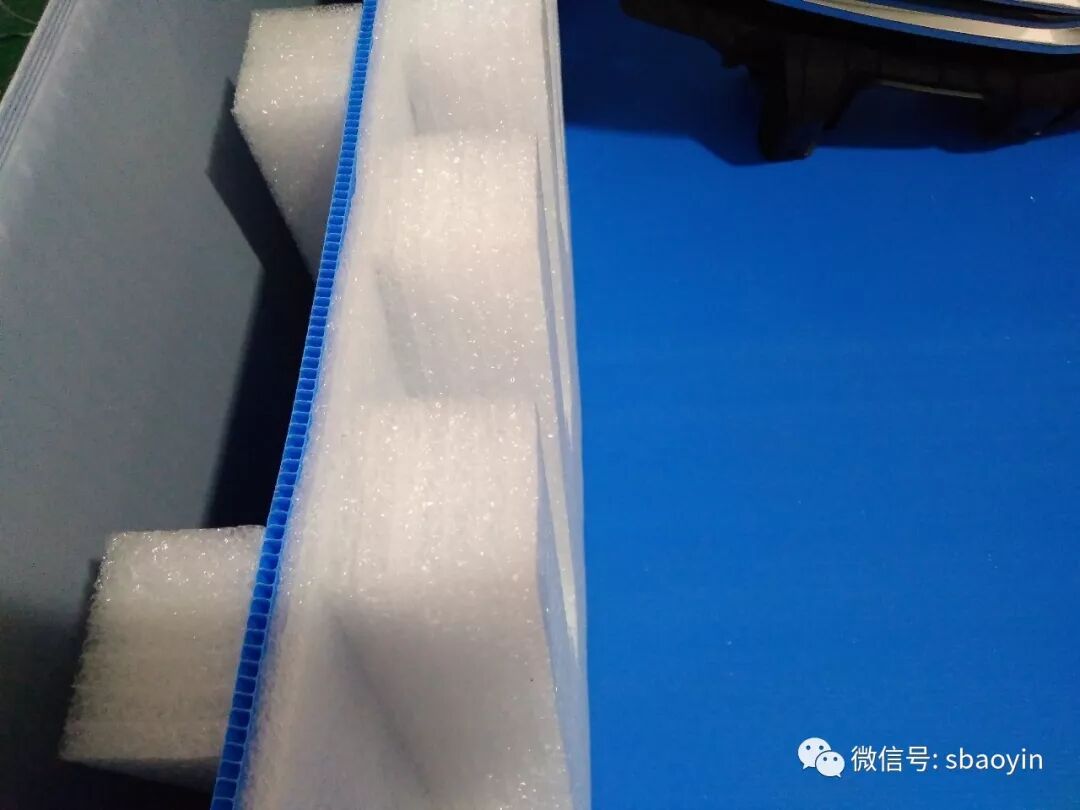

由于零件在箱内一般多是以多层形式出现，而EPE由于比较柔软，难以满足上下层的承载，所以我们采用中空板结构进行辅助支撑，同时起到防止长期使用EPE变形的效果

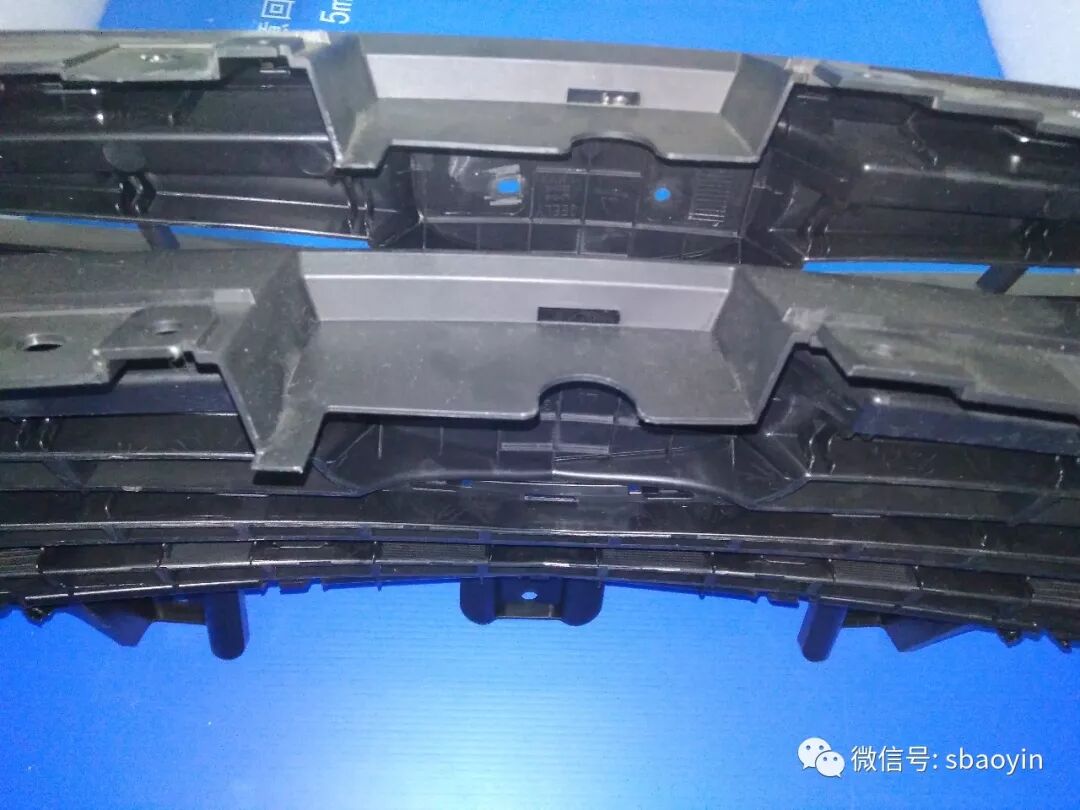

根据零件的的特点，采用两头定位结构

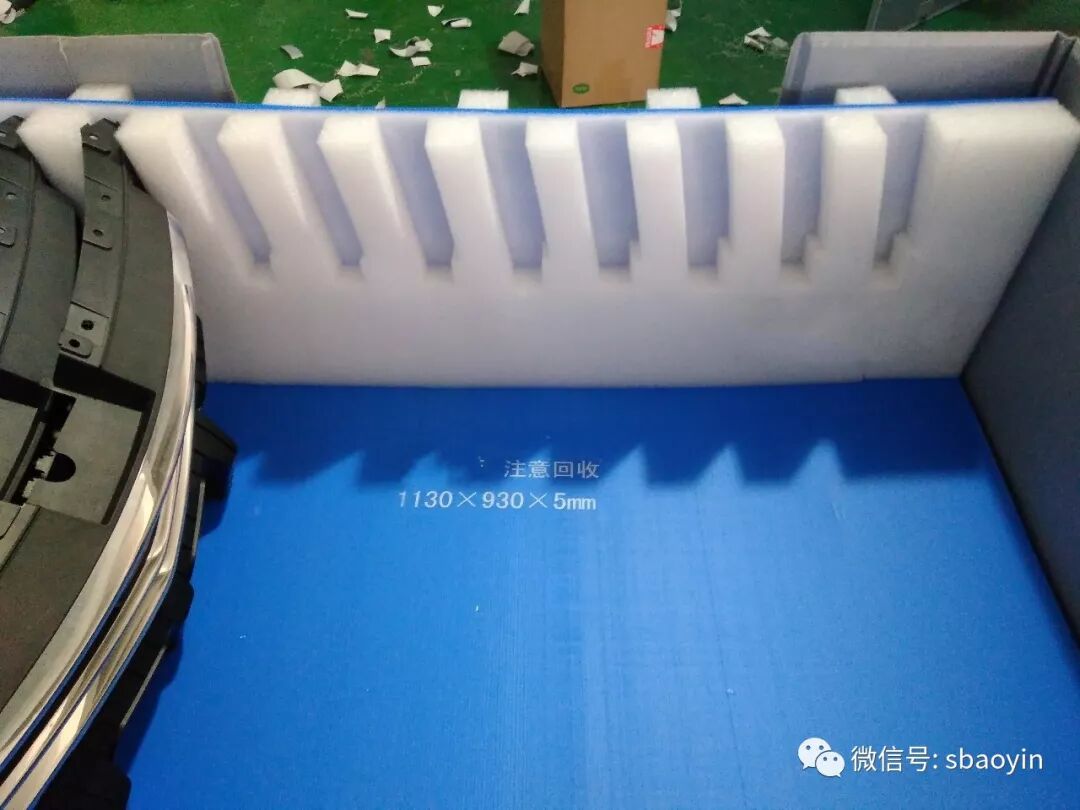

根据零件的异形结构，将保护材料设计加工成满足异形定位的结构，使零件在箱内得到很好的定位保护

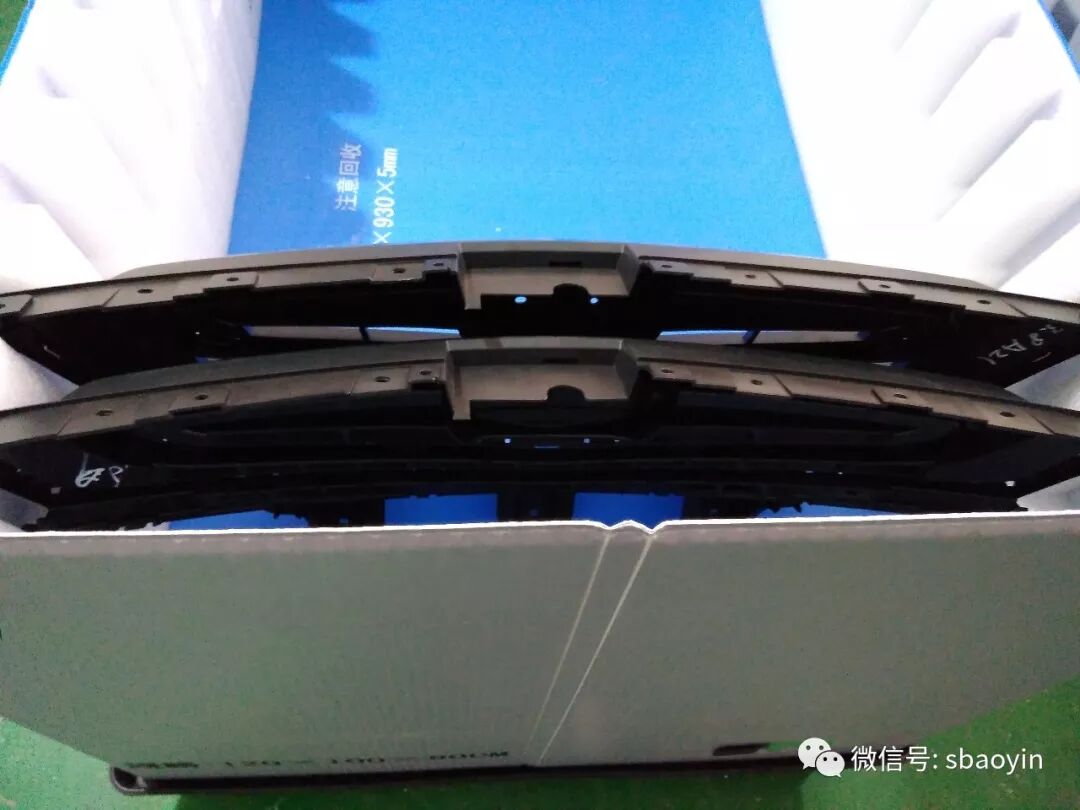

一个卡槽一件零件，
同时保证动态运输过程中零件彼此不互相接触

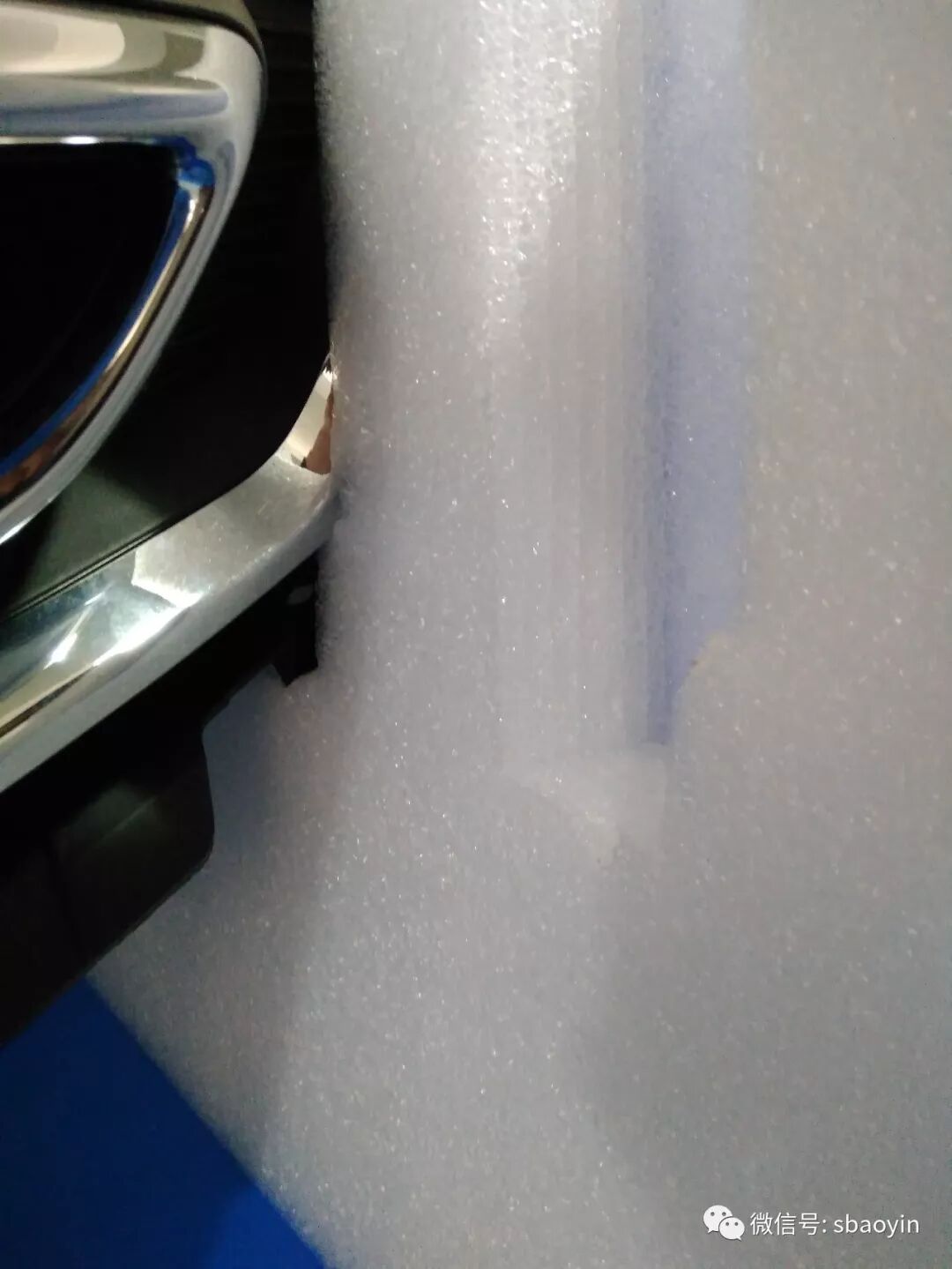

贴合到位，方可使零件得到最大的保护
设计中往往会遇到零件与箱子难以做到100%长度一致情况，这时就需要我们采取保护到位、经济、简洁的措施了，在此我们采用EPE条填充来满足零件在箱内稳定的效果。
