设计包装产品成形后内外尺寸至关重要，直接影响到装包装物的难易度及运输要求。纸箱的尺寸分为内径尺寸、制造尺寸（生产尺寸或压线尺寸）、外径尺寸三种尺寸，通常我们在进行瓦楞纸箱尺寸设计时会先确定纸箱的内径尺寸，然后根据内径尺寸推算出纸箱的制造尺寸。

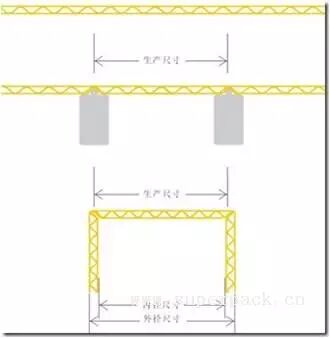

▲图4、为纸箱的三种尺寸的示意图

内尺寸的设计

瓦楞纸箱的内径尺寸，由被包装商品的最大外径尺寸，商品的组装和个数以及隔衬与缓冲装置的尺寸有关。

1.1当被包装商品为单件时，其计算公式为：

式中，Xi是瓦楞纸箱某一方向的内径尺寸（mm）; xmax是被包装商品某一方向的最大外径尺寸（mm）；kXi是纸箱内径尺寸修正系数（mm），其数值见下表。

纸箱内径尺寸修正系数（mm）

注：尺寸大者取大值，尺寸小者取小值。

▲图5、单件内装物内尺寸计算图示

例如：如图5

被包装商品的宽度方向最大外径尺寸 xmax = 60mm ，用中型箱时

那么瓦楞纸箱内径尺寸为：Xi = 60 + 3 = 63mm

1.2当被包装商品为多件时，瓦楞纸箱的内径尺寸计算公式为：

式中，Xi是瓦楞纸箱某一方向内径尺寸（mm）; xmax是单个被包装商品某一方向最大外径尺寸（mm）；n是沿瓦楞纸箱某一方向的排列数目;Δ是被包装商品尺寸变动系数（mm）; kXi是瓦楞纸箱内径尺寸修正系数（mm）;T是衬格或缓冲件厚度（mm）。

被包装商品尺寸变动系数为：具有可压缩性的针棉织品Δ=±3mm/打，中包装纸箱Δ=±1～2mm/个；不可压缩性商品，如玻璃瓶罐，Δ=1～2mm/个。

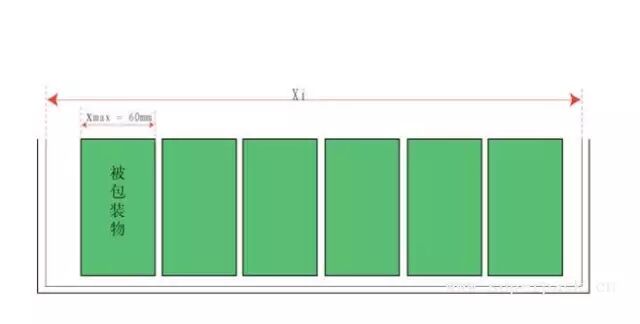

▲图6、多件内装物内尺寸计算图示

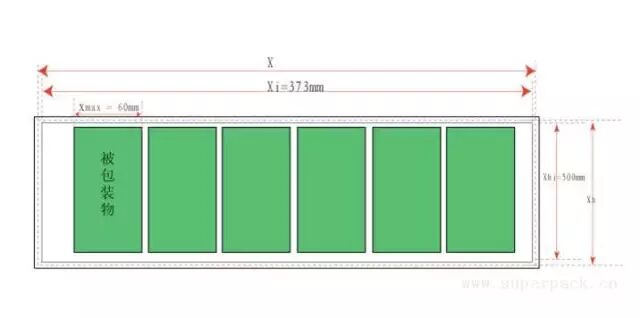

例如：如图6

被包装商品的宽度方向最大外径尺寸 xmax = 60mm ，沿瓦楞纸箱宽度方向的排列数目：n = 6 ，被包装商品尺寸变动系数Δ = 2mm

那么瓦楞纸箱内部宽度尺寸为：Xi = 60mm *6+ 2*（6-1）+ 3

= 373mm

纸箱的制造尺寸设计

瓦楞纸箱长、宽、高的制造尺寸计算公式为：

式中，X是瓦楞纸箱长、宽或高的制造尺寸（mm）; Xi是瓦楞纸箱某方向的内径尺寸（mm）；kX是瓦楞纸箱制造尺寸修正系数（mm）；纸箱制造尺寸修正系数见下表。

表2、02类纸箱制造尺寸修正系数（mm）

注：1）表2中L2和B2是瓦楞纸箱接合部分两侧面的长和宽，L1和B1是瓦楞纸箱另外两侧面的长和宽，一般有L1＞L2，B1＞B2。2）其它楞型根据纸板厚度作相应调整。

表3、03型制造尺寸修正系数（mm）
