干货丨图纸中的点位控制




图纸是指导施工最直接的媒介，图纸把控到位了，那么施工的准确度也就更高，项目的落地性也就越好。其实有时候骨架乔的点位只差一点点，但却会呈现不一样的视觉体验，其实有时候无关技术，只是图面再精细一点就更准确。

一、对景、转角位置的骨架乔定位
——其实骨架乔的点位只差一点点，但却会呈现不一样的视觉体验

1. 空间围合示意

• 对景位置的骨架乔点位，以园路中线为界，偏左或者偏右一点点（如下图），

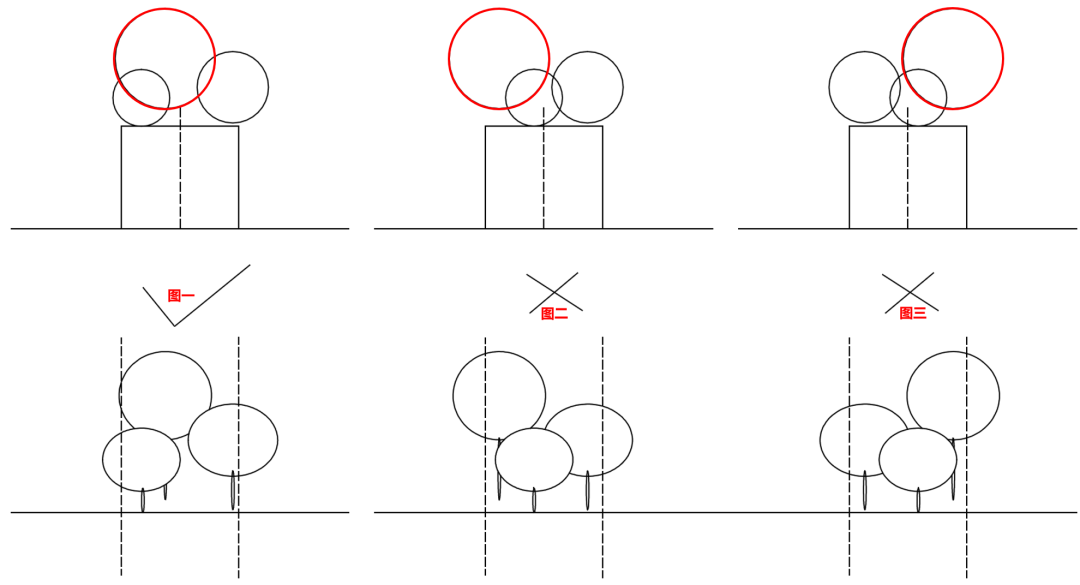

  图一：正确范例
  图二、图三：错误范例，骨架乔的点位过于偏左或偏右，导致种植组团的重心偏差，无法形成很好的对景视线感。

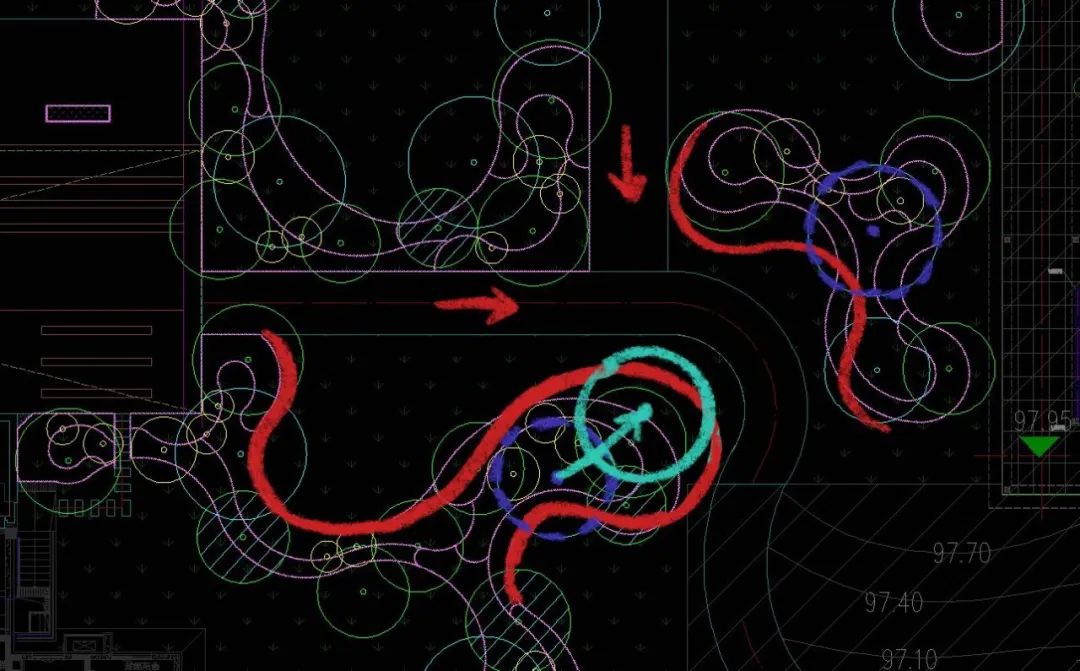

2. 案例分析

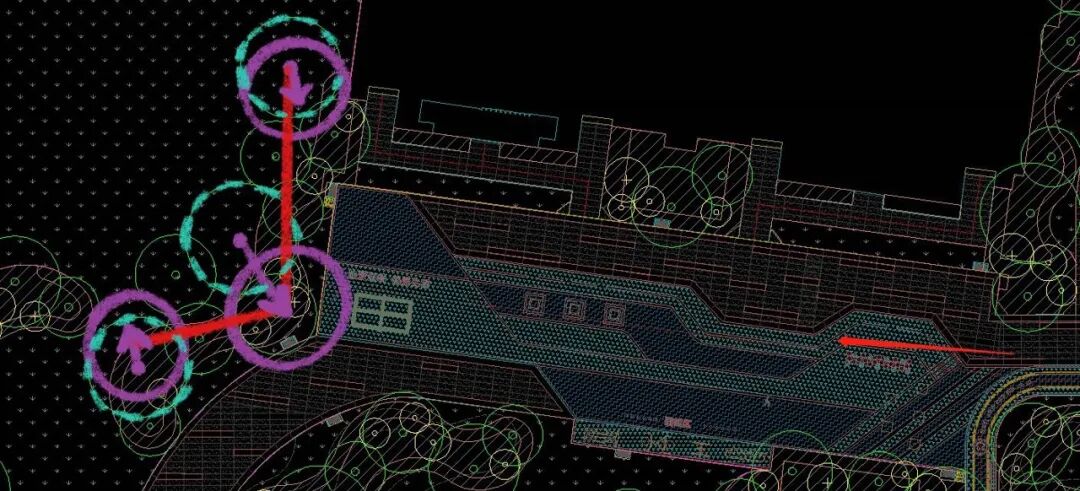

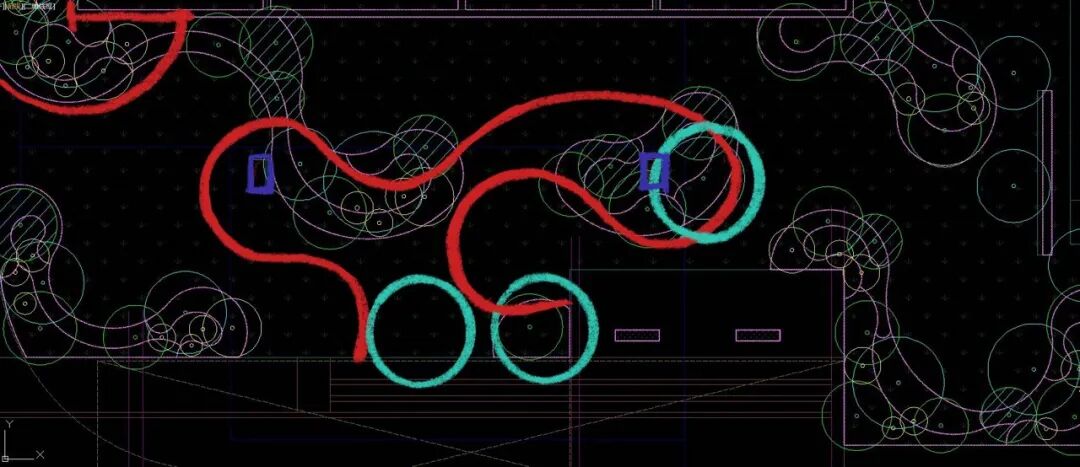

•骨架乔点位呈钝角三角形布置，且对景视点的位置一定要有骨架乔做天际线支撑（如紫色圈示意）；

•忌：骨架乔点位前后错次不明显或成一条直线（如青色圈示意）。

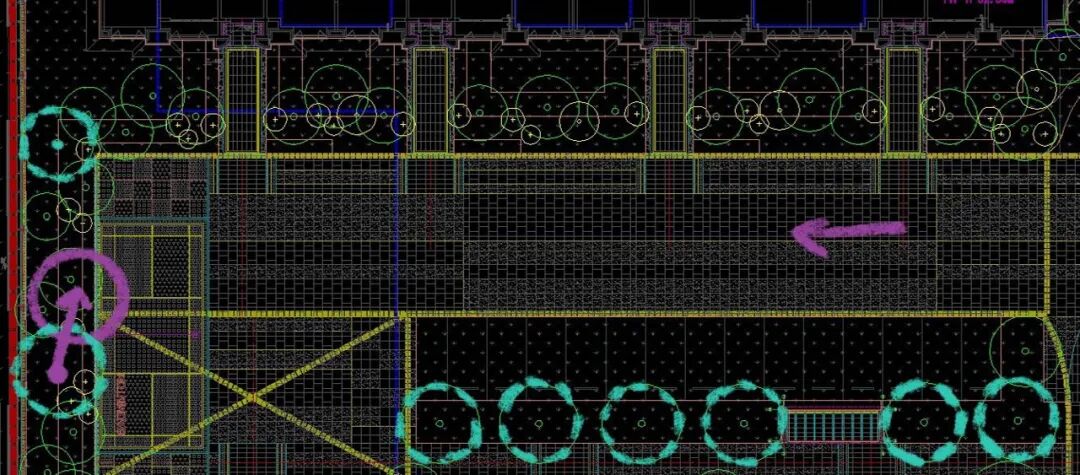

•以道路南侧停车位的一排大乔为界，与北侧种植所围合的空间范围内，视线对景缺少骨架乔，即紫色圈所示位置要有骨架乔木做天际线。




•视线的对景，道路的端头，一定要有骨架乔（如图骨架乔移至青色圈位置）；

•在种植空间较大的前提下，尽可能保证对景组团的丰富、饱满，要有足够的绿量。

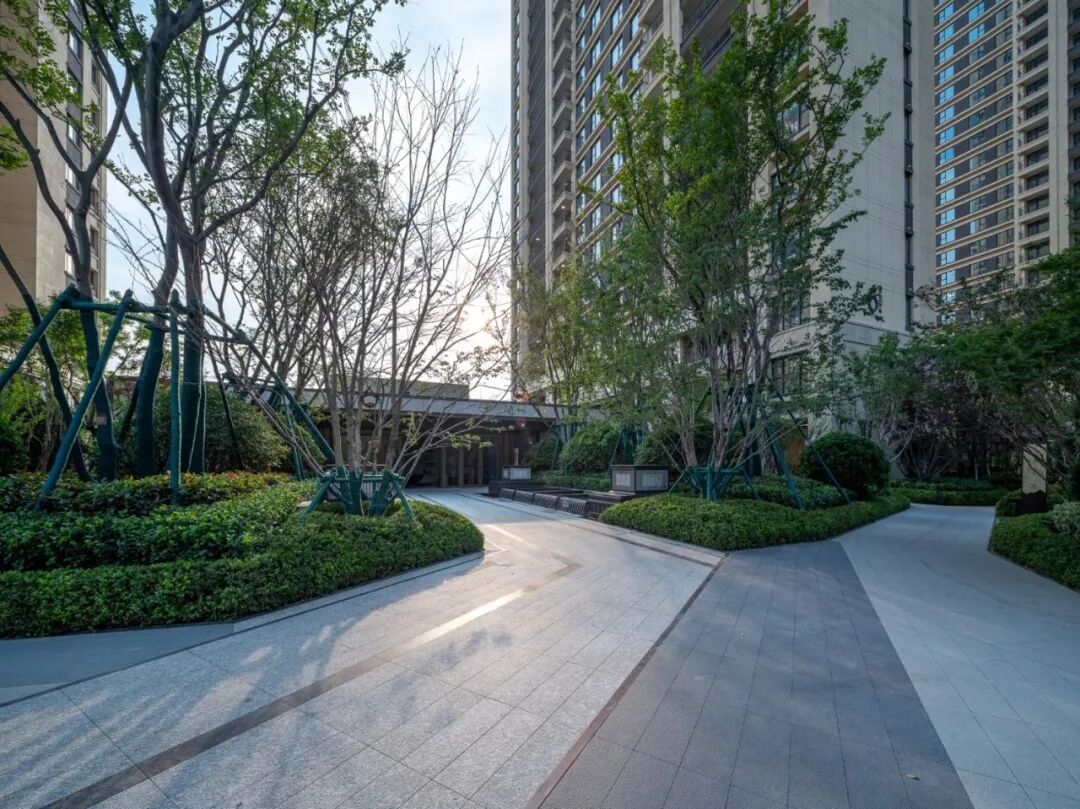

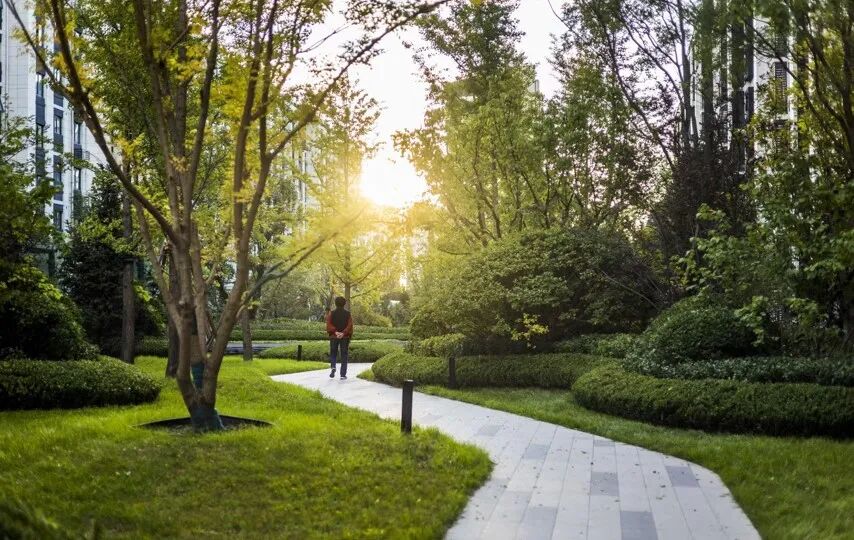

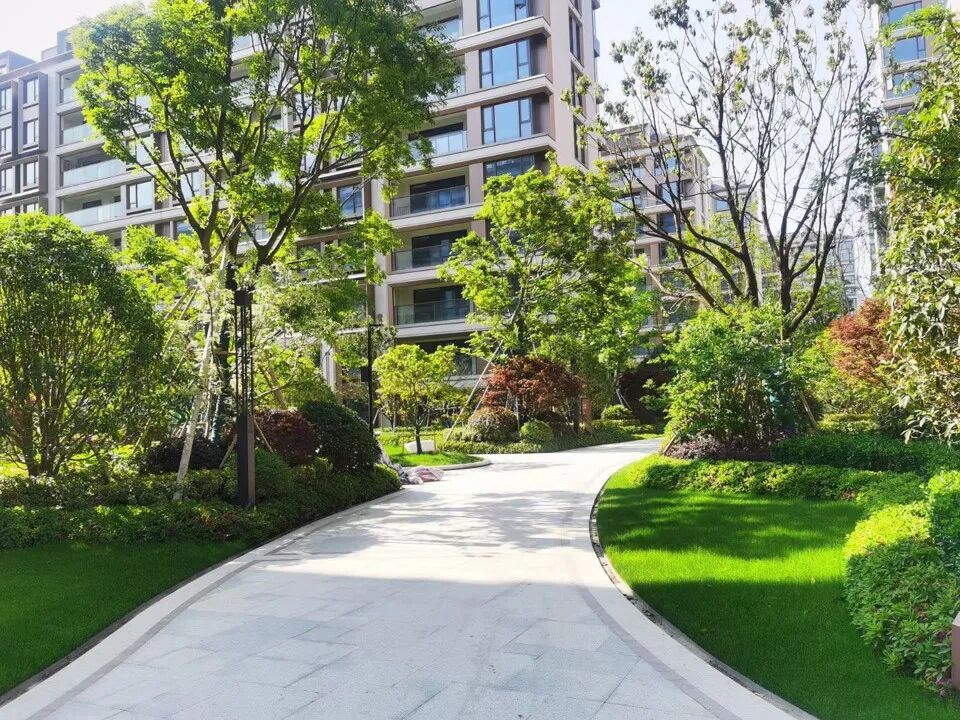

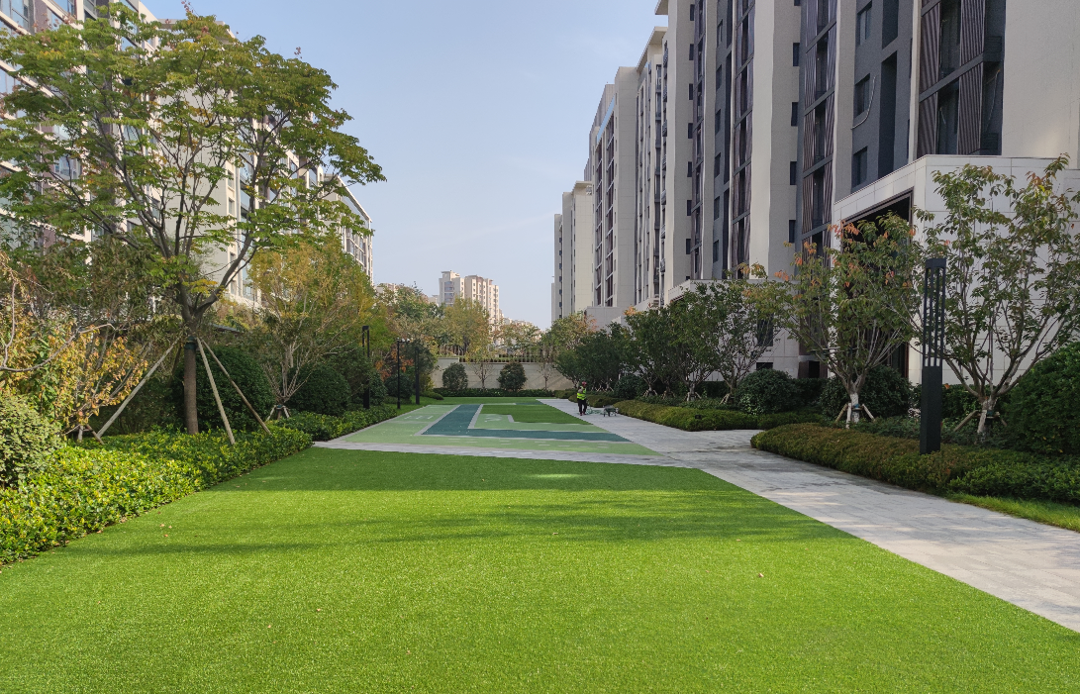

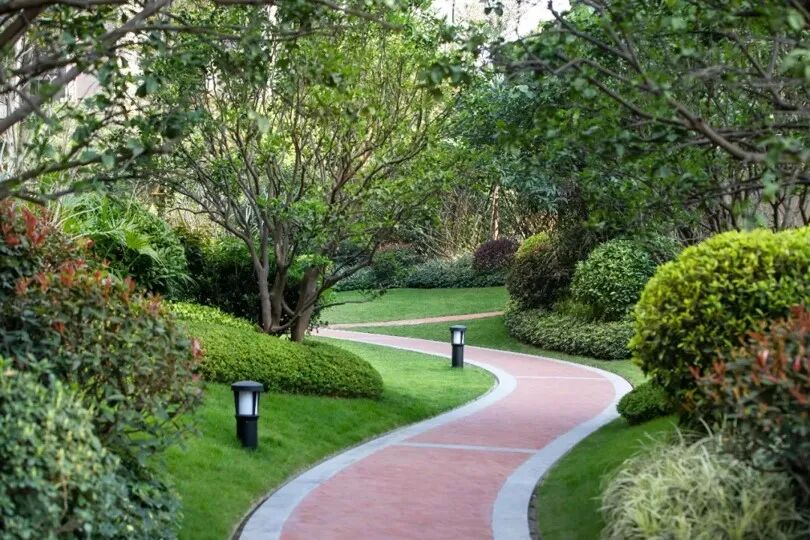

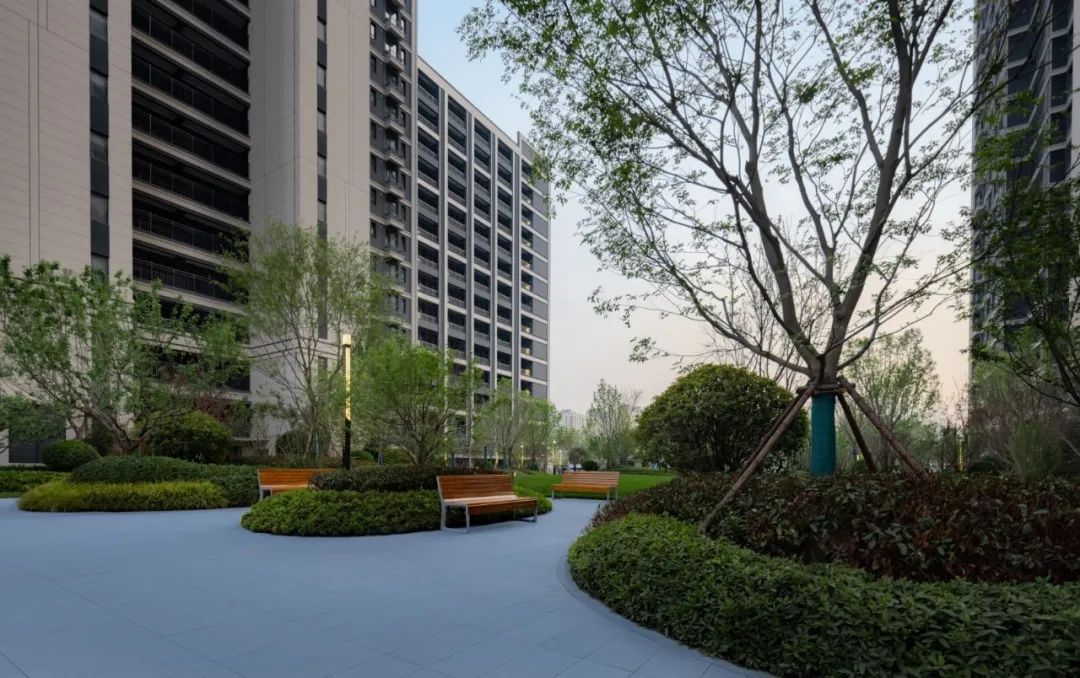

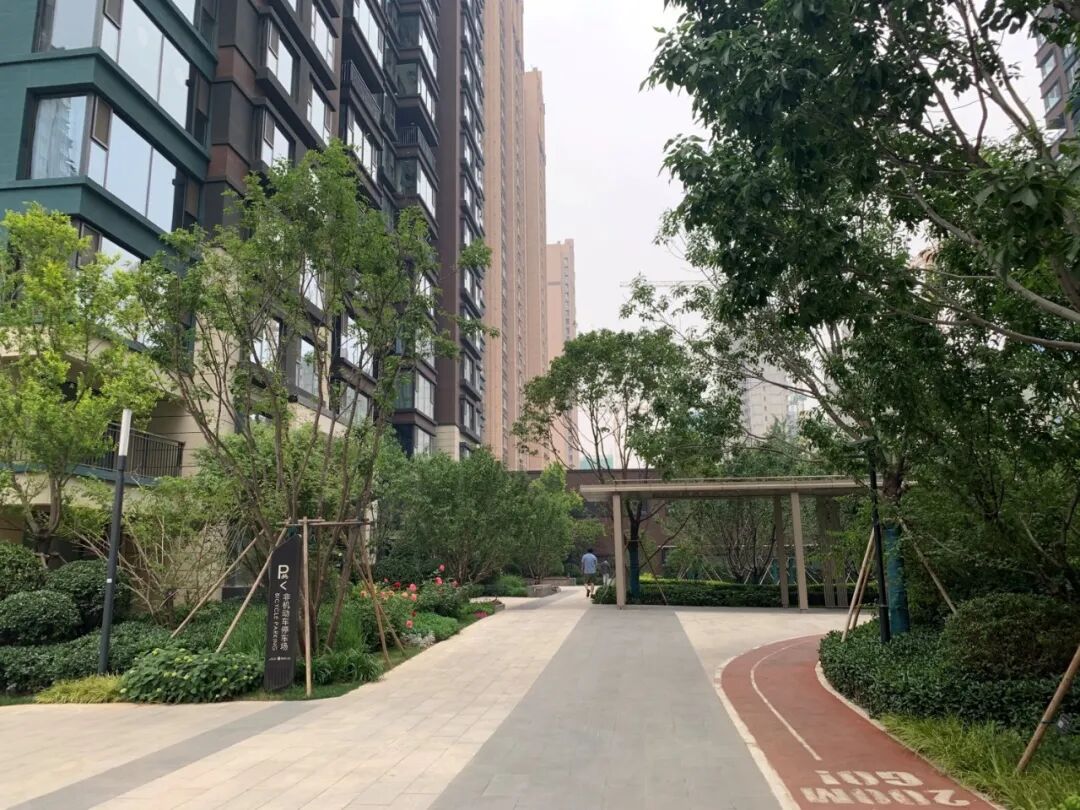

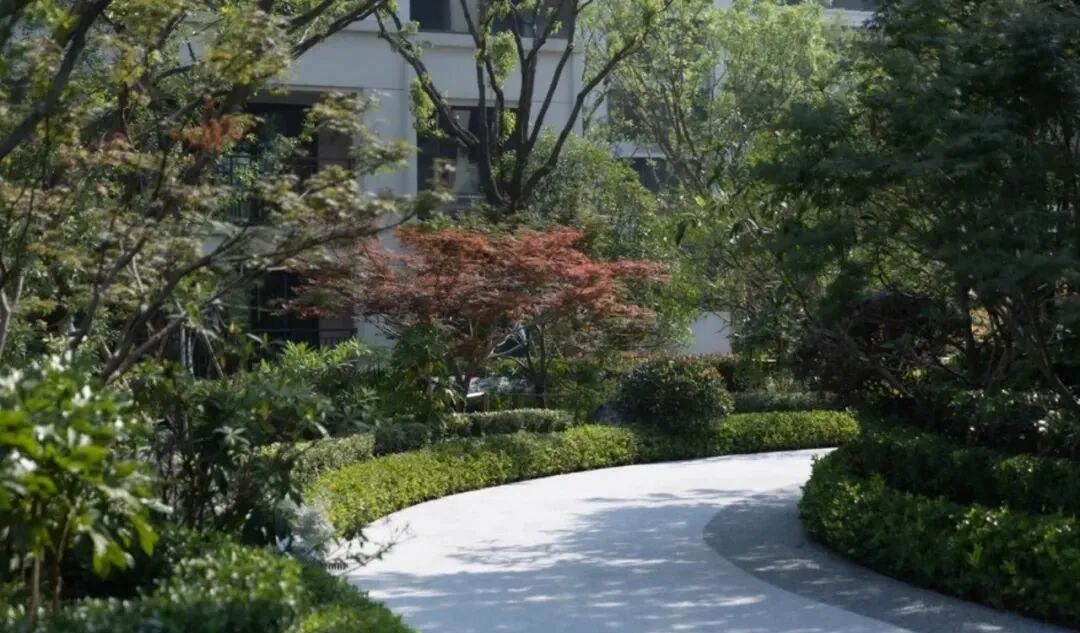

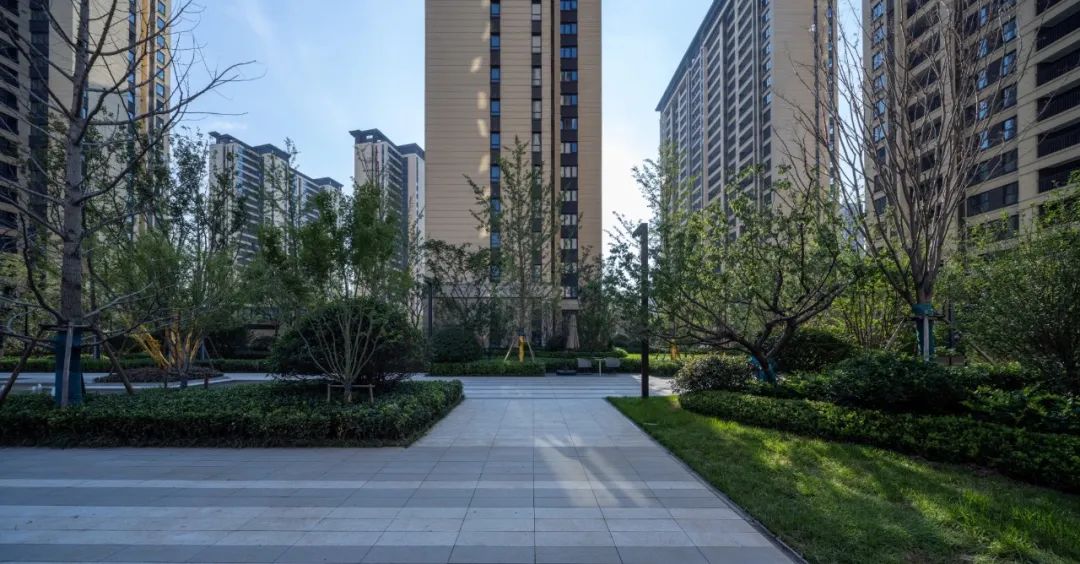

3. 应用实例









二、植物组团和构筑物、活动场地的关系



1. 空间围合示意
•结合场地布局，至少要保证场地的三个角是与植物搭接的关系；
•临近场地的周边要有骨架乔做场地遮荫。

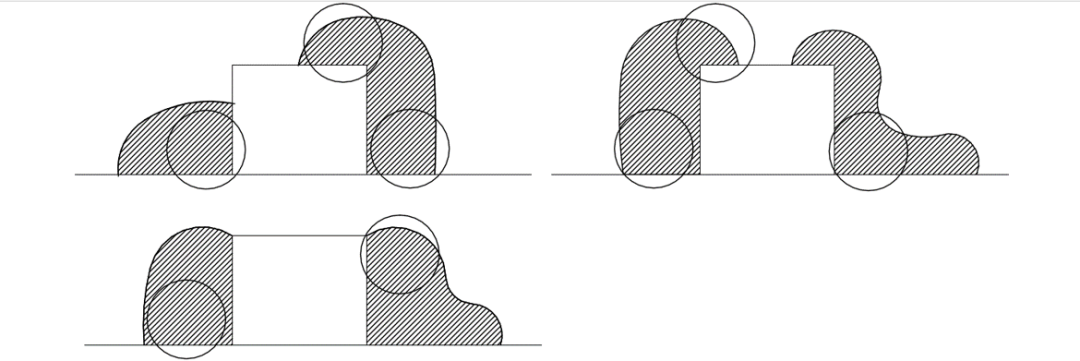

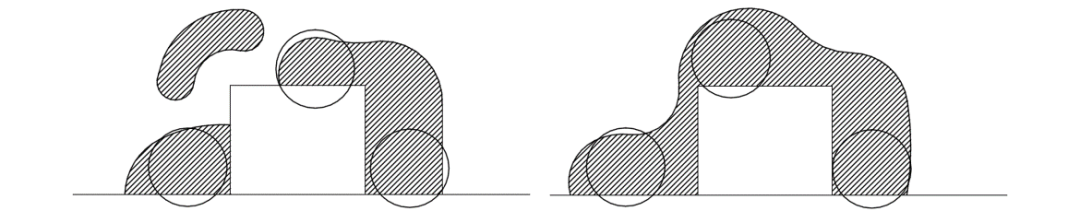

布局一：场地其中一角或一侧的视线打开，即植物设计所形成的的半围合空间，适合对景位置有景可赏或开敞草坪的情况；




布局二：场地的四个角被植物组团围合，形成全封闭空间，适合相对独立或靠近建筑的情况。

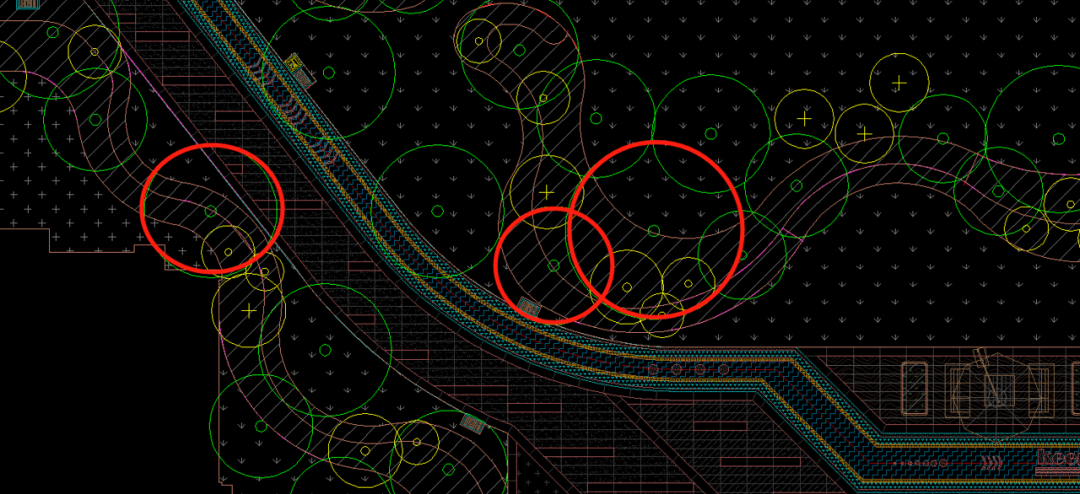

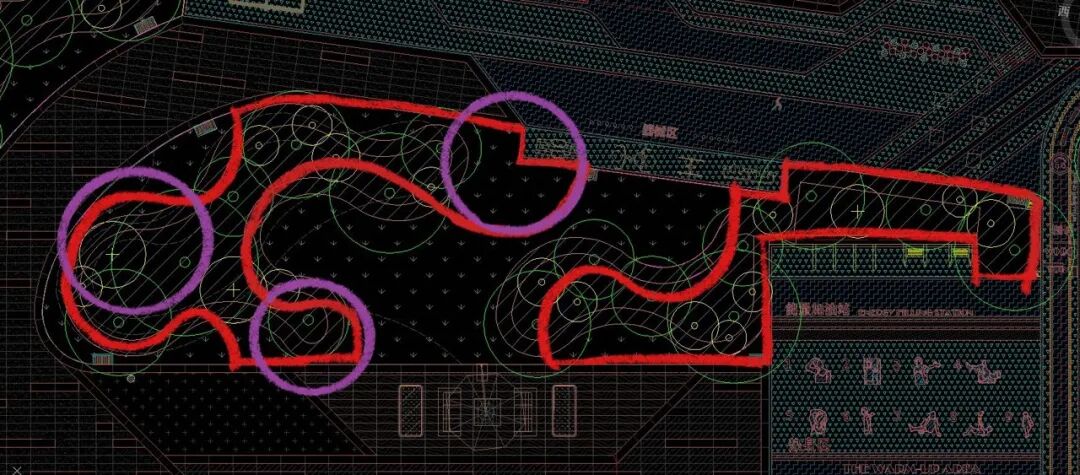

2. 案例分析

•组团和休憩场地紧密搭接，既保证骨架乔对于场地的遮荫作用，又能形成近人尺度的绿量背景。



•休憩场地周边一定是完整的、围合的种植形式，具有空间的私密性，也有功能性的遮荫大乔。

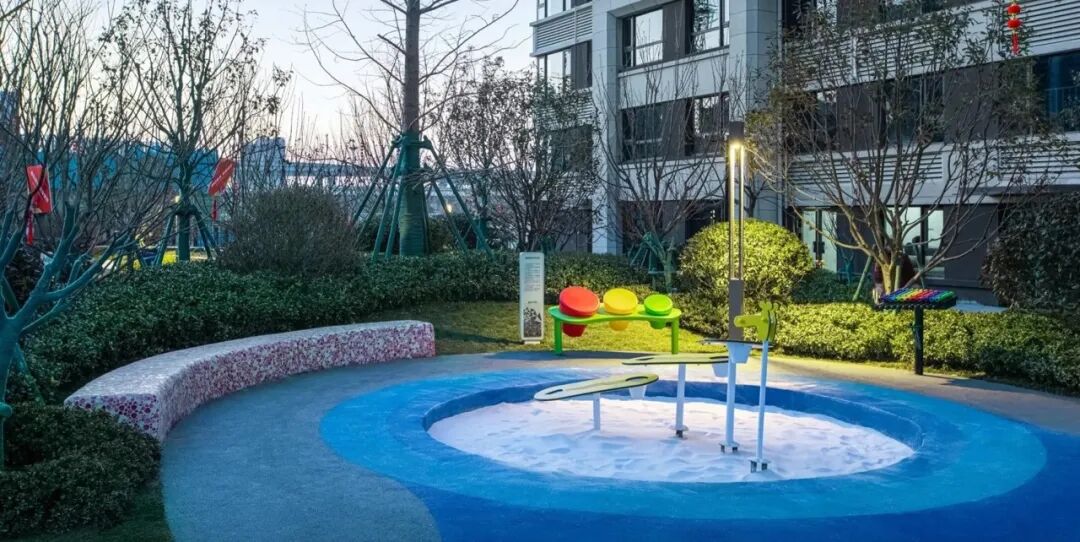

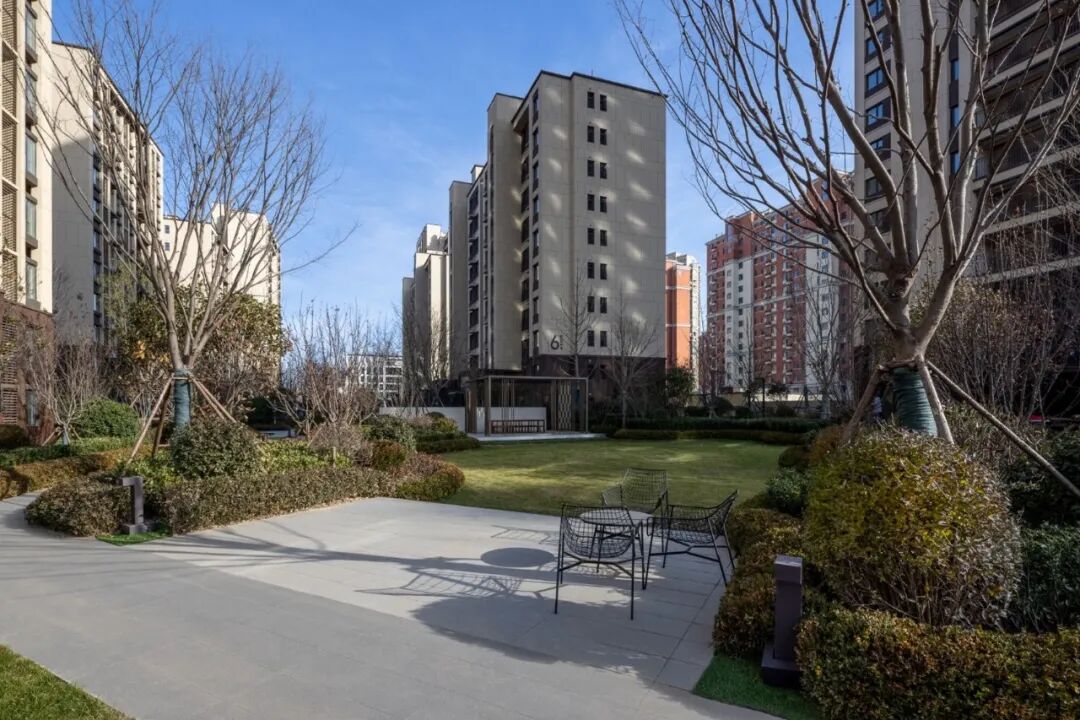

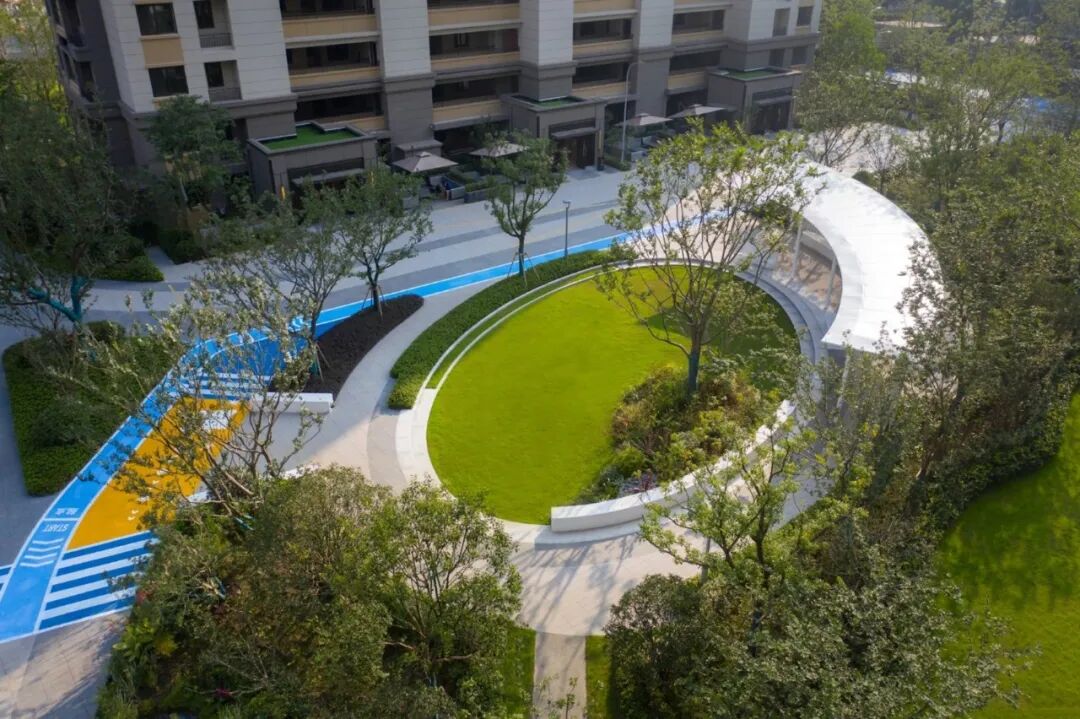

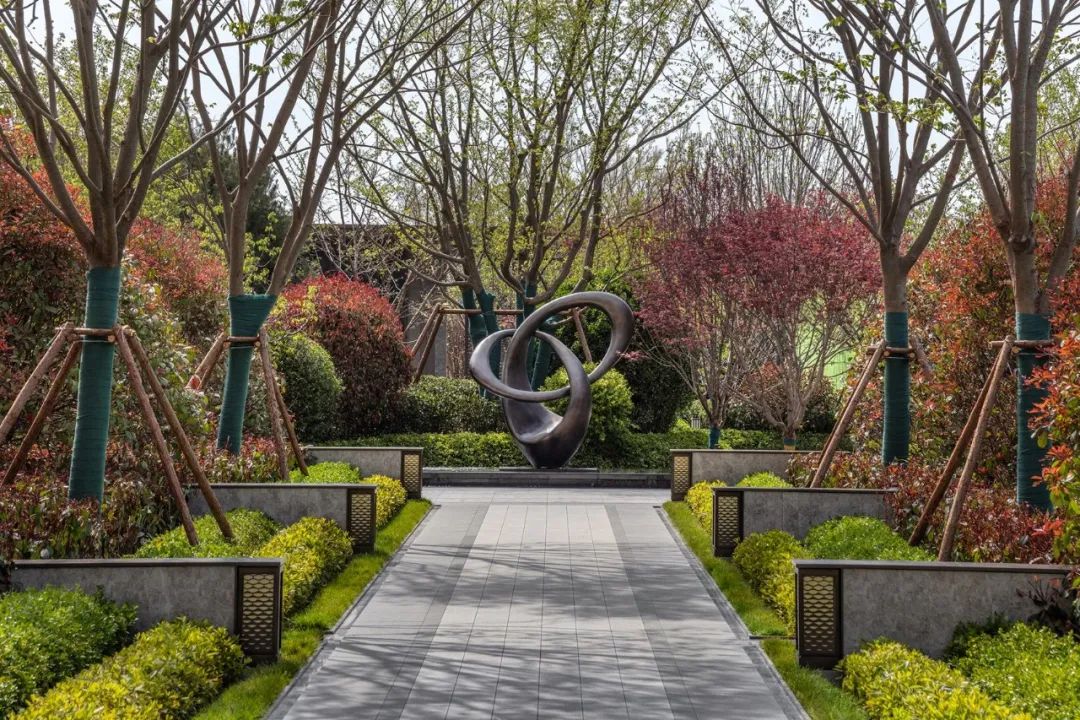

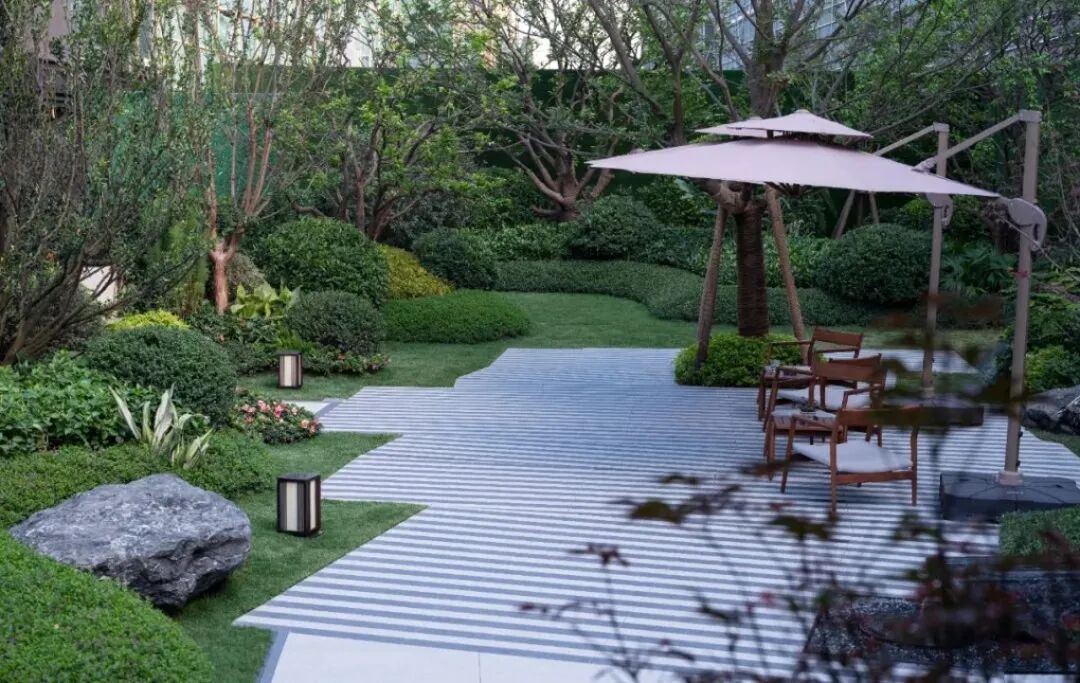

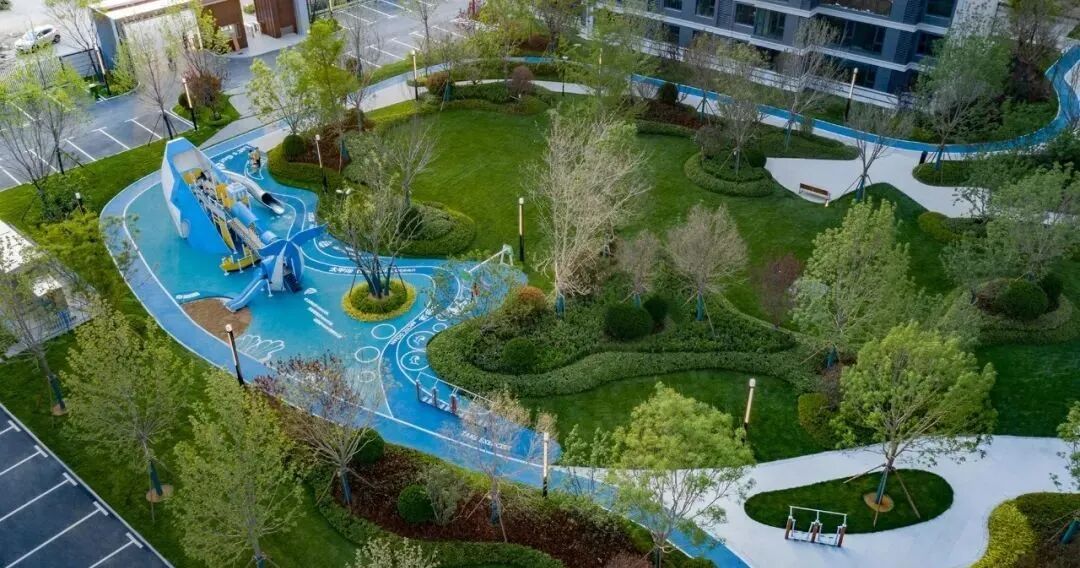

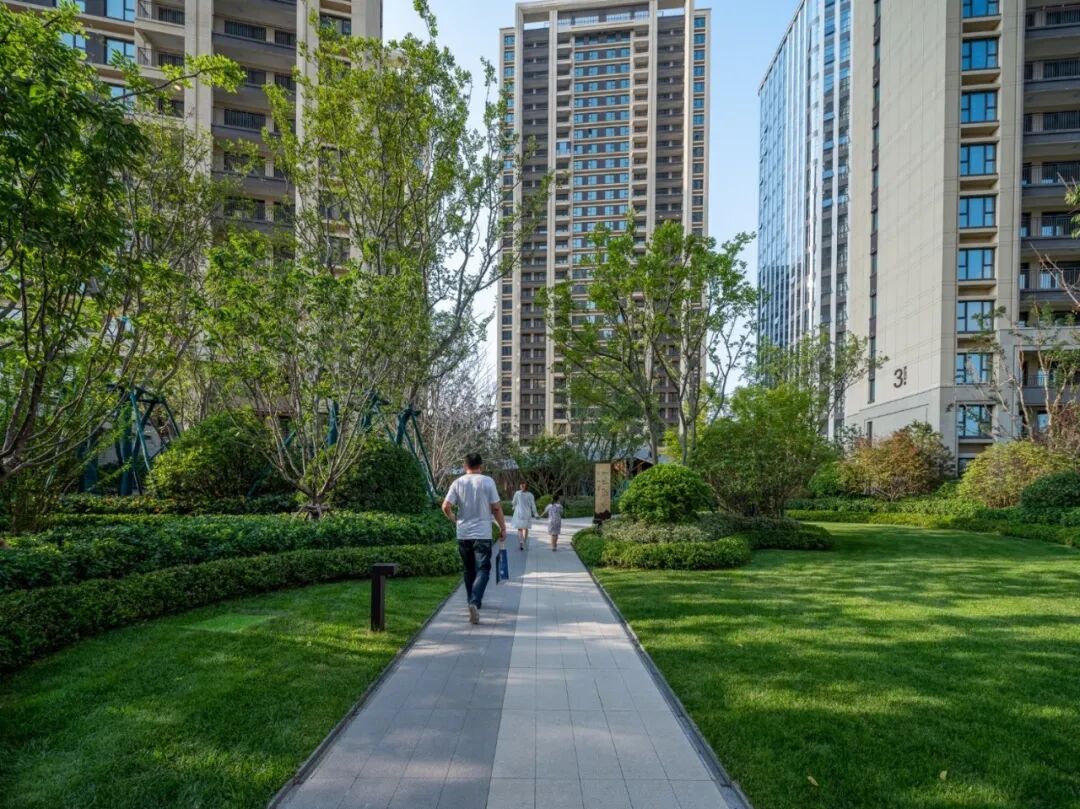

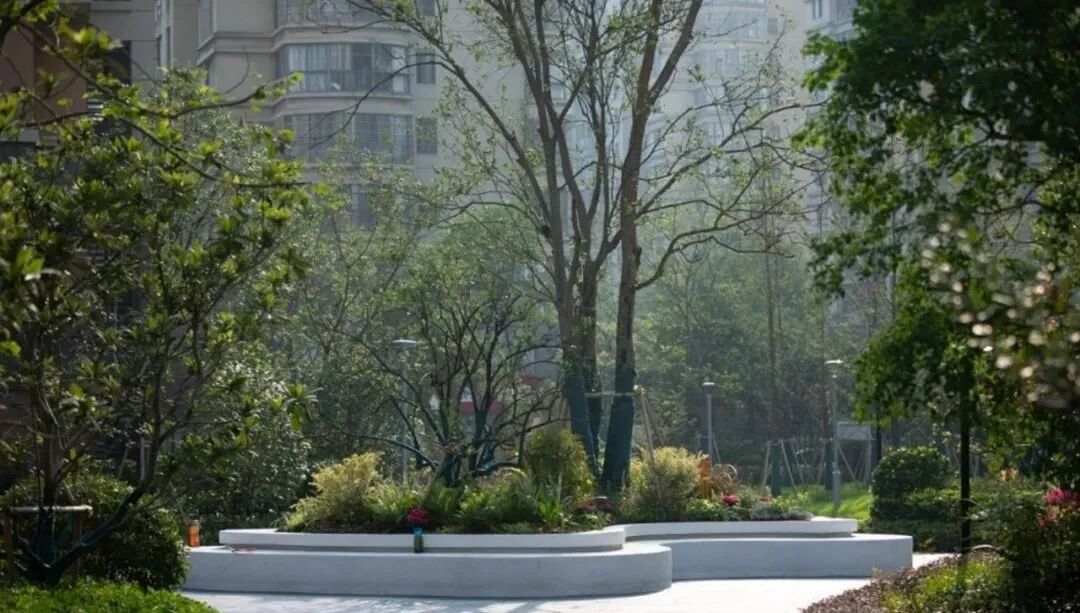

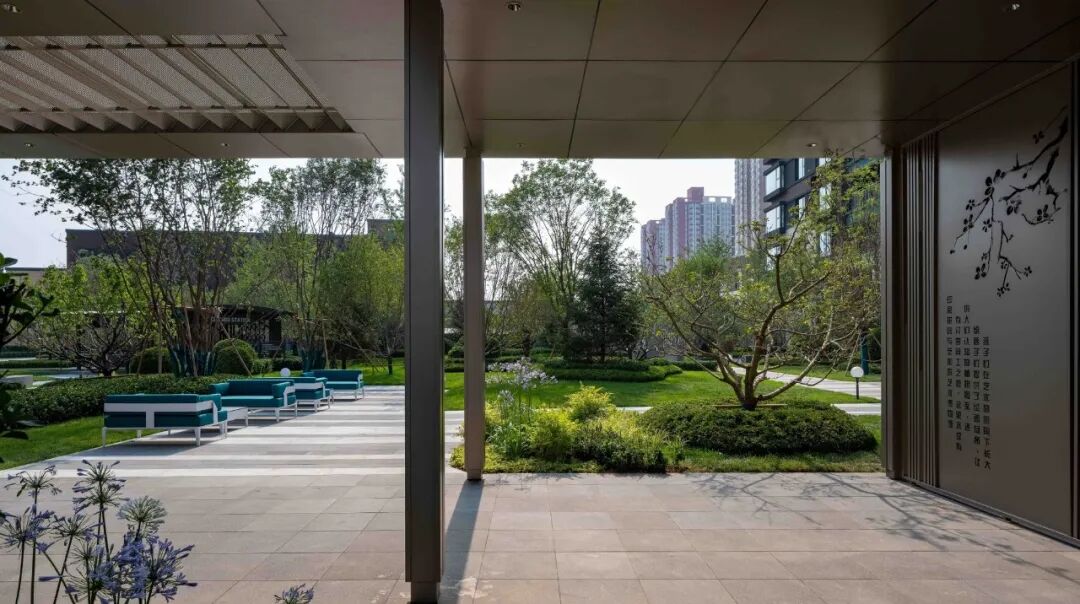

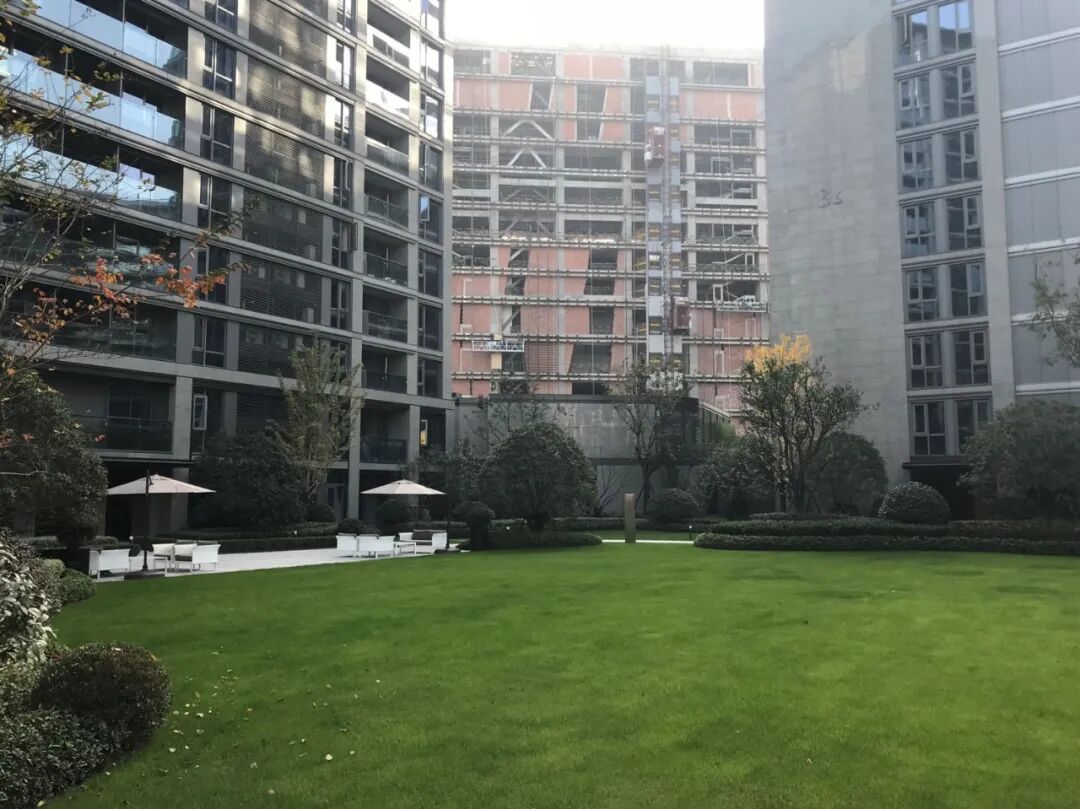

3. 应用实例










三、消防登高面场地的功能性考虑


1. 空间围合示意

•由于登高面场地的宽度较大，且登高面中临近建筑的一侧，因条件和规范类的限制，不能栽植过大的乔木，因此要重点把控登高面场地另一侧的骨架乔点位，即骨架乔尽可能压边，形成功能性的遮荫以及尽可能保证近人尺度的绿量。

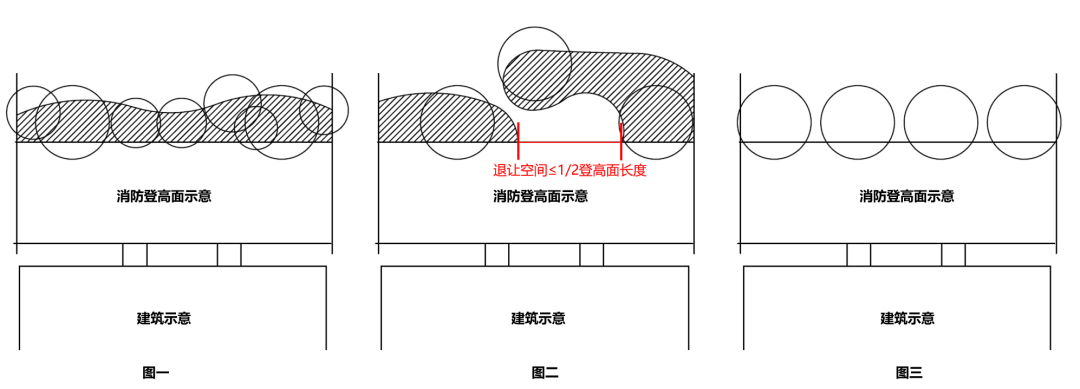

•图一：组团完全压边的效果；
 图二：组团有压有退，且退让空间的占比最好≤ 1/2登高面长度；
 图三：可做行道序列式。



2. 案例分析

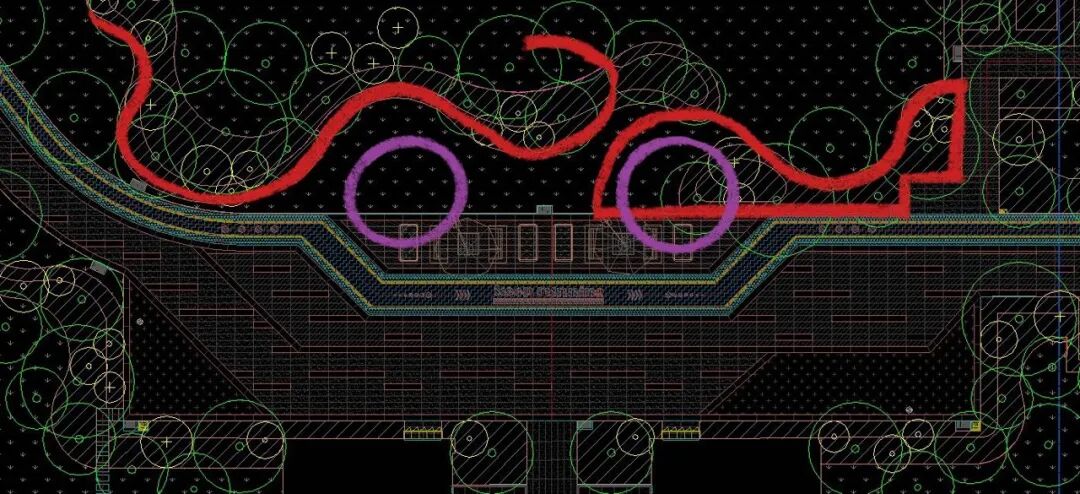

•加大临近登高场地的种植组团，且大乔点位尽可能压边，保证近人尺度的绿量，且保证遮荫功能。

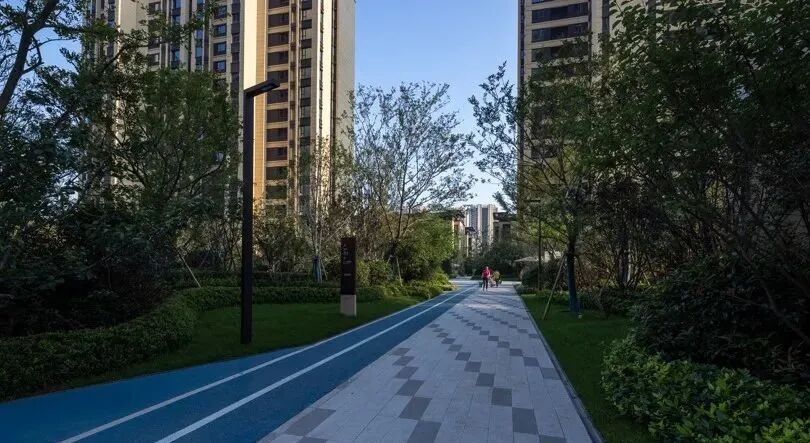

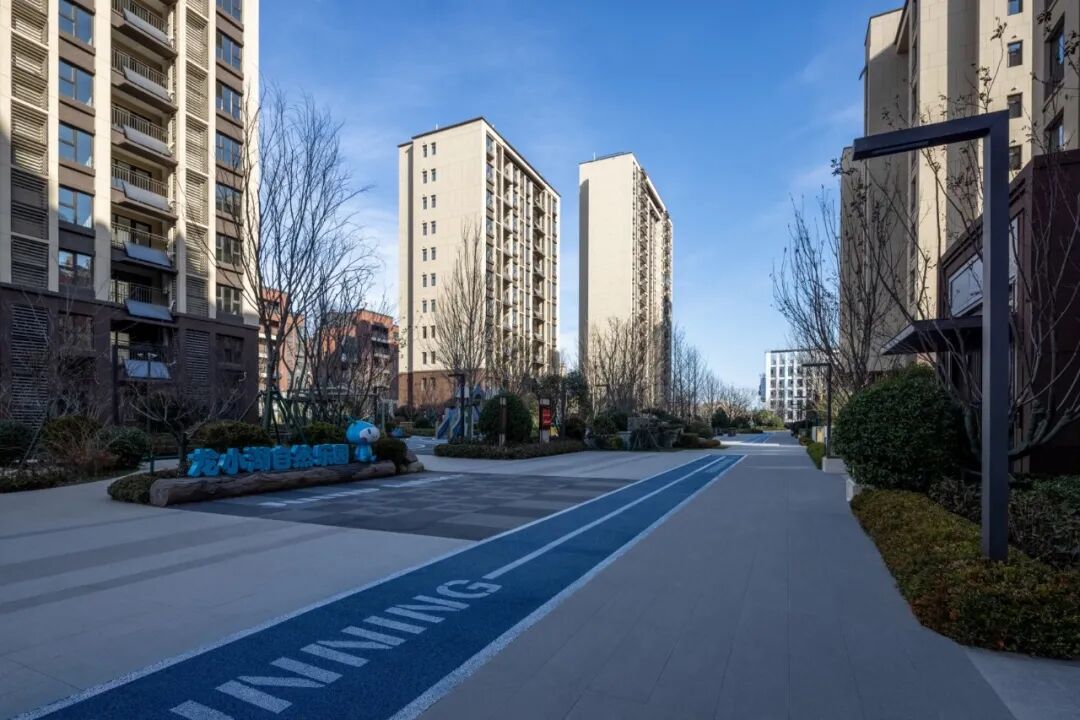

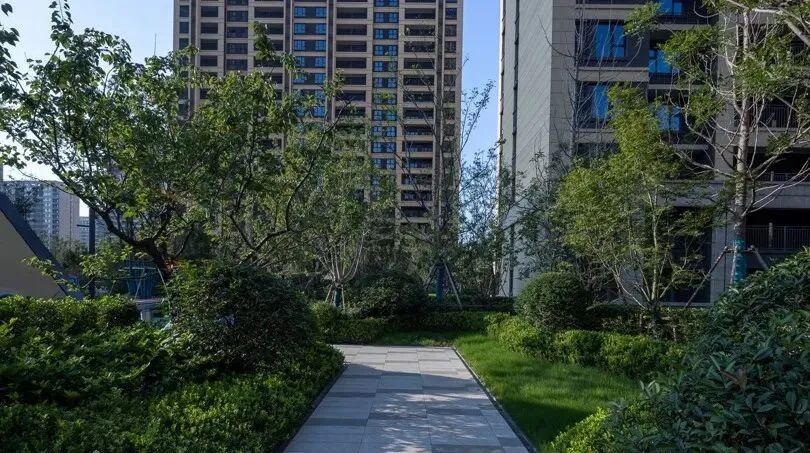

3. 应用实例





四、乔灌木点位与地被轮廓线的定位关系
——其实无关技术，只是图面再精细一点就更准确


1. 案例分析

•乔木的点位不要卡在地被线的交接处，尤其是北方项目中，大部分都会留有树穴（特殊造型效果除外）；

•首层绿篱较窄的情况，乔灌木（除球以外）尽量避让，以保证首层绿篱的完整；

•最外层绿篱与铺装之间的草坪预留宽度不低于300mm。


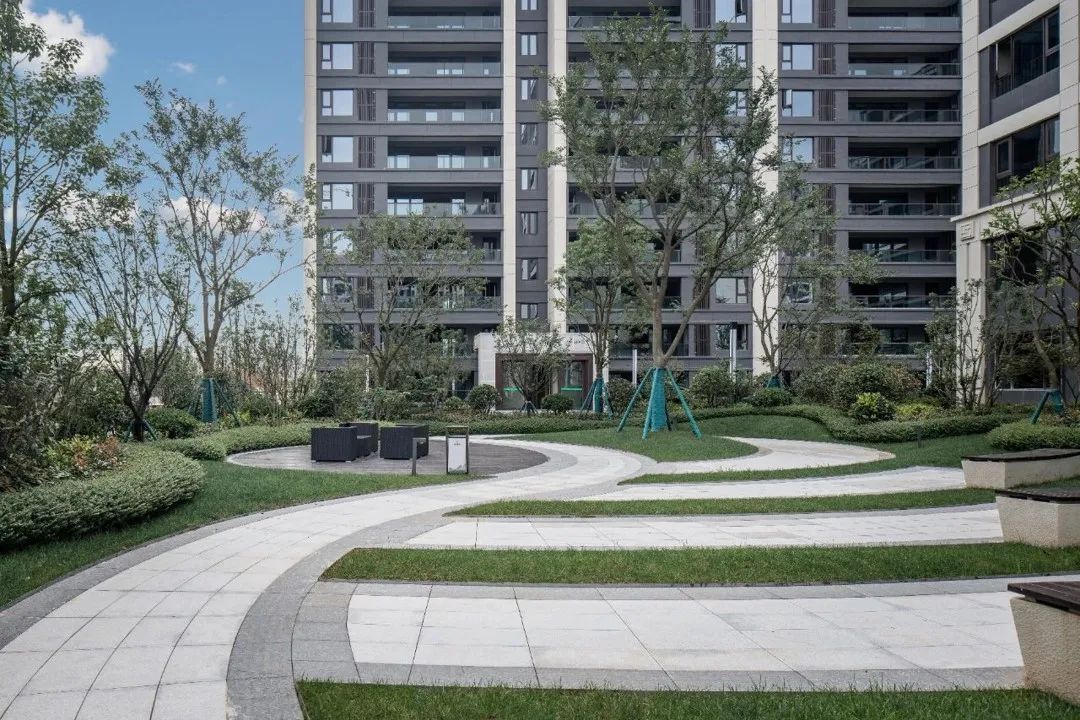

2. 应用实例









分享来源于上景总工办

注：图文来源于TOPSCAPE上景设计，感谢原作者辛苦整理，版权归原作者所有，仅供学习交流！
