每日问答第668期(视频版)
文字内容呈现

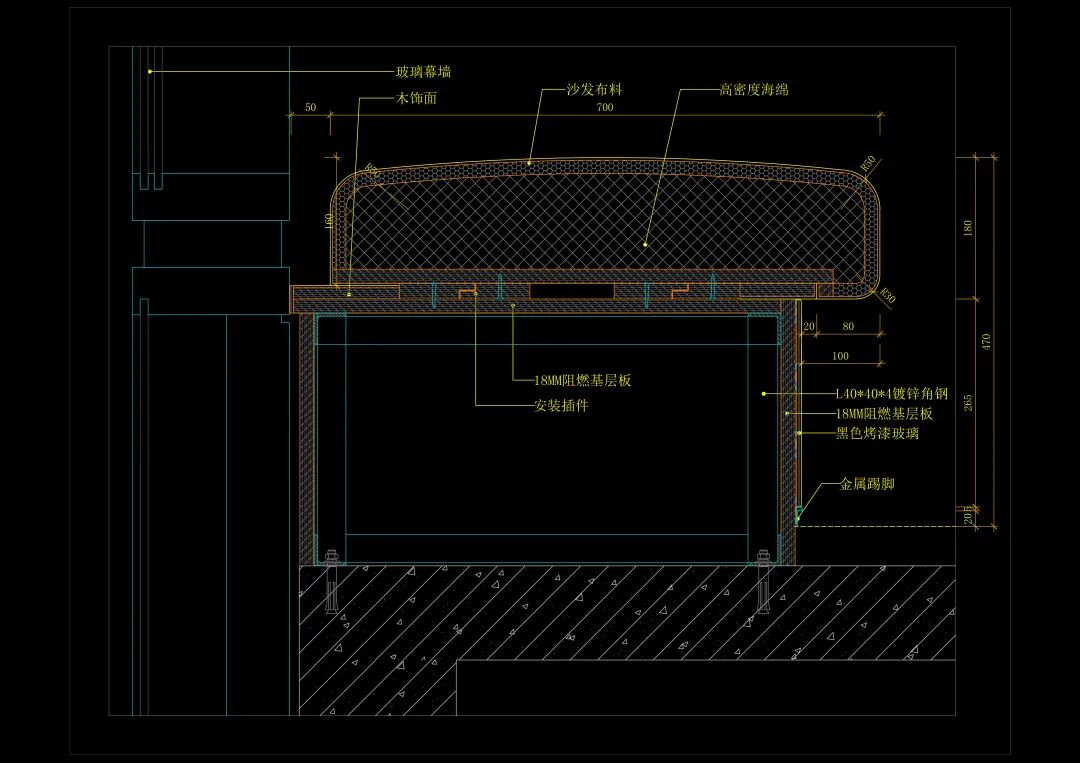

之前的文章中，我们分享过玻璃幕墙与室内地台的收边收口关系？

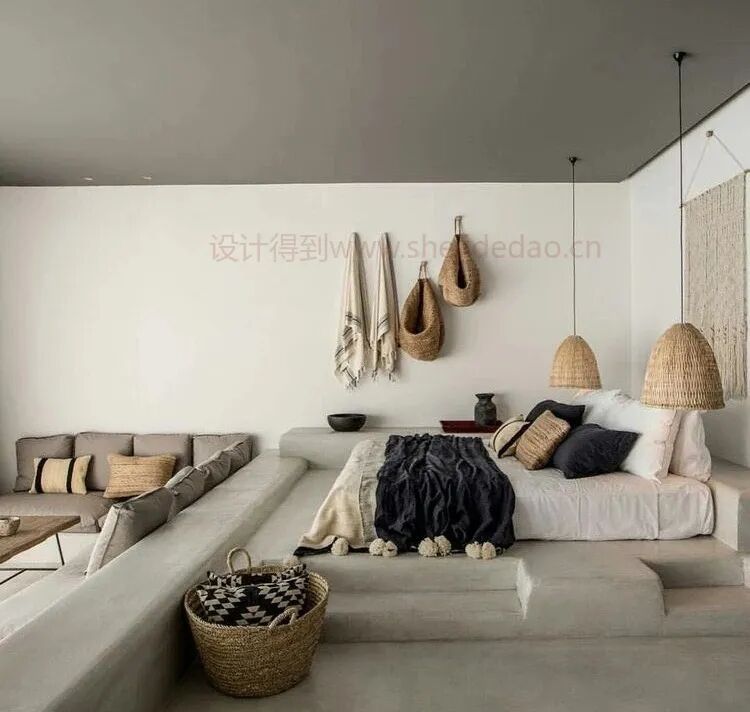

文章推出后，在“dop设计交流群”里，就有小伙伴在问，这种幕墙地台的方式，能否用于需要加高的室内地台做法？
为此，我们专门做了一个工艺视频来回答这个问题。

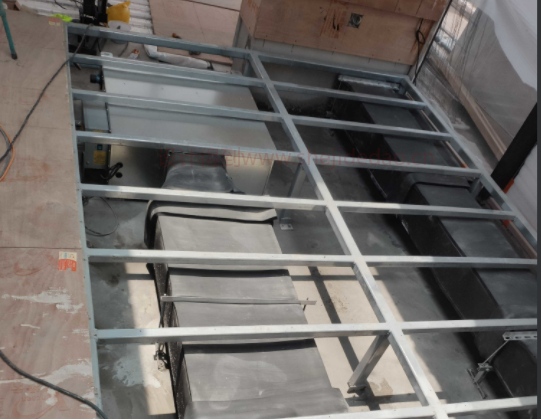

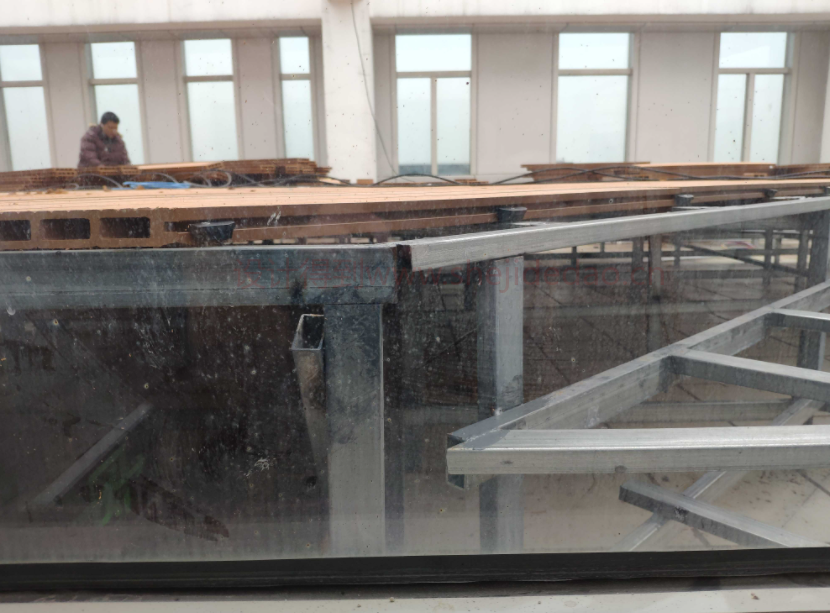

其实地台架空的原理基本上一样，骨架都是以方管、角钢、槽钢或者砌块来搭建，不过，考虑到目前都是框架结构的建筑。

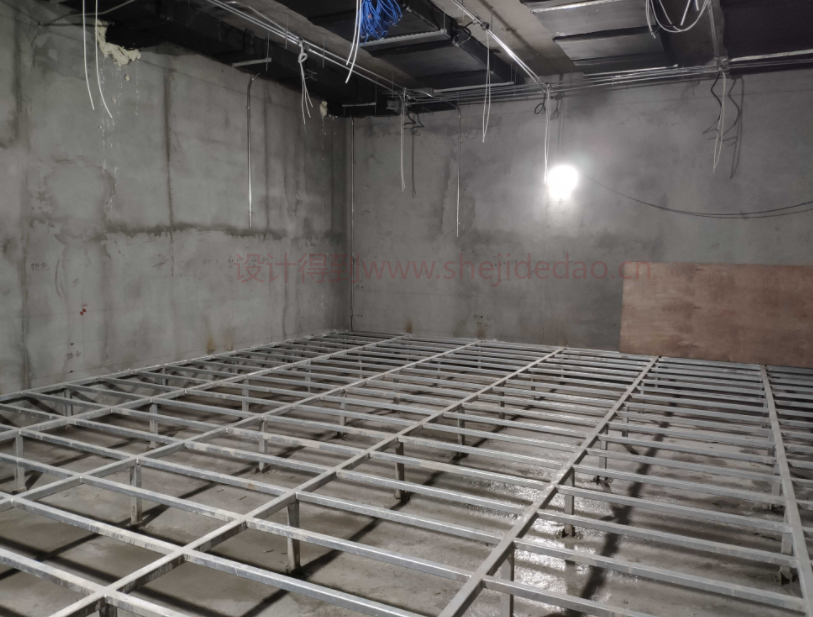

因此，直接在楼板上用砌块砖来搭地台会导致地面荷载过大，所以，目前比较主流的室内地台做法，都是采用“方管+镀锌压型钢板”的方式为主。
这种方式被广泛用于地面走管架空、卫生间架空、做下沉空间、影音室、屋顶景观地面加建等等。
具体节点图深化步骤如下：

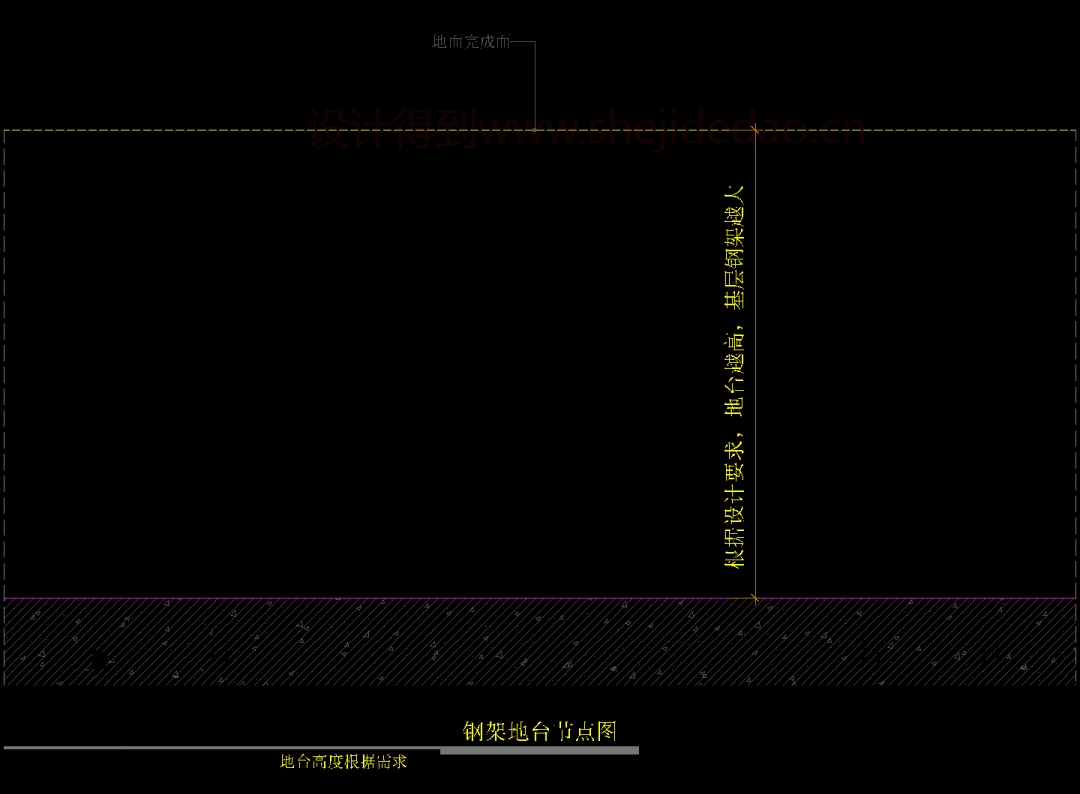

↑ 根据架空造型，预留完成面尺寸
ps：根据设计要求，地台越高，基层钢架越大

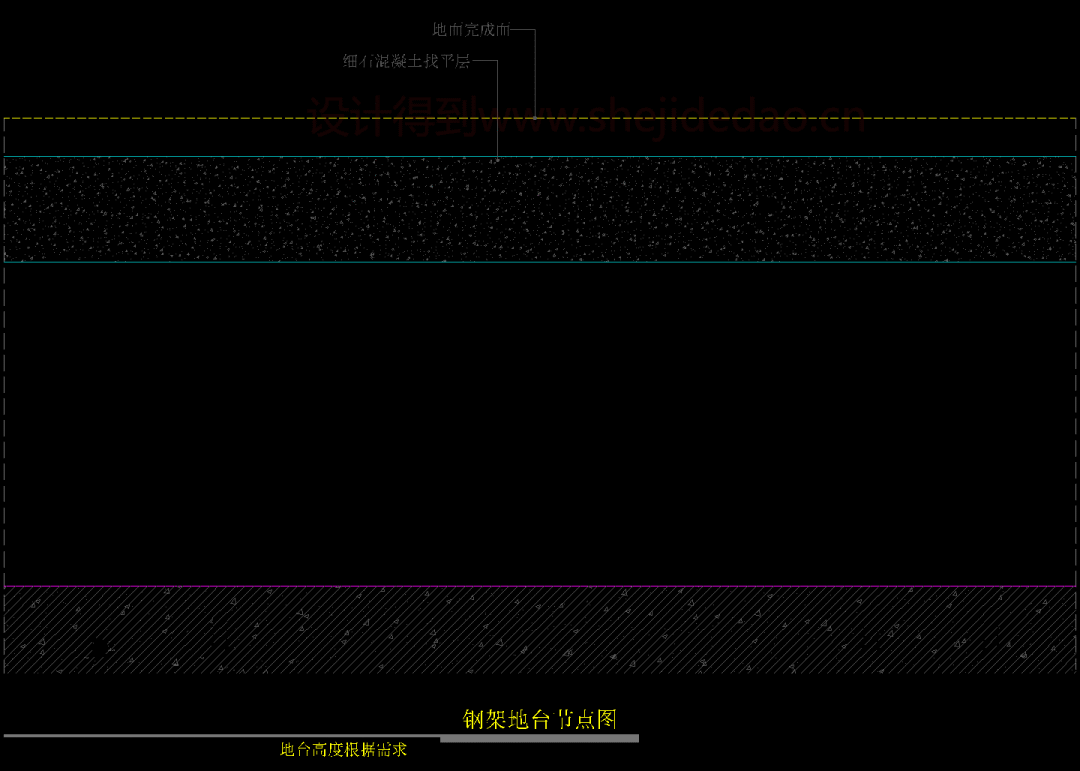

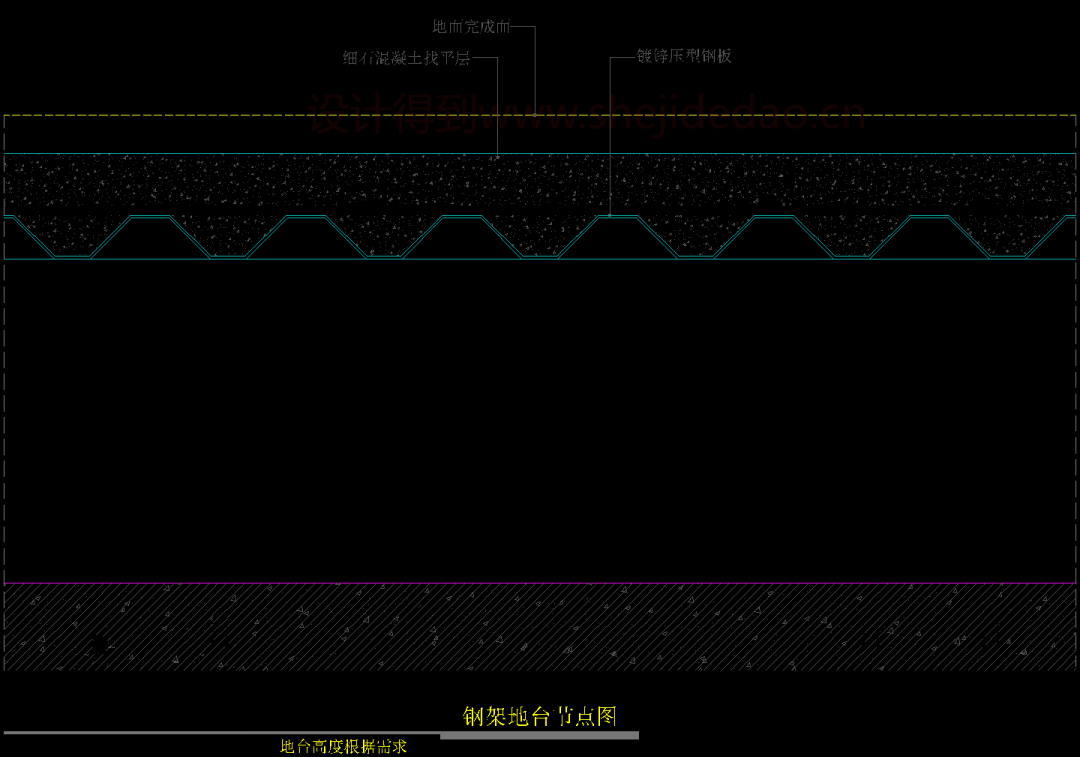

↑ 推出混凝土找平层厚度

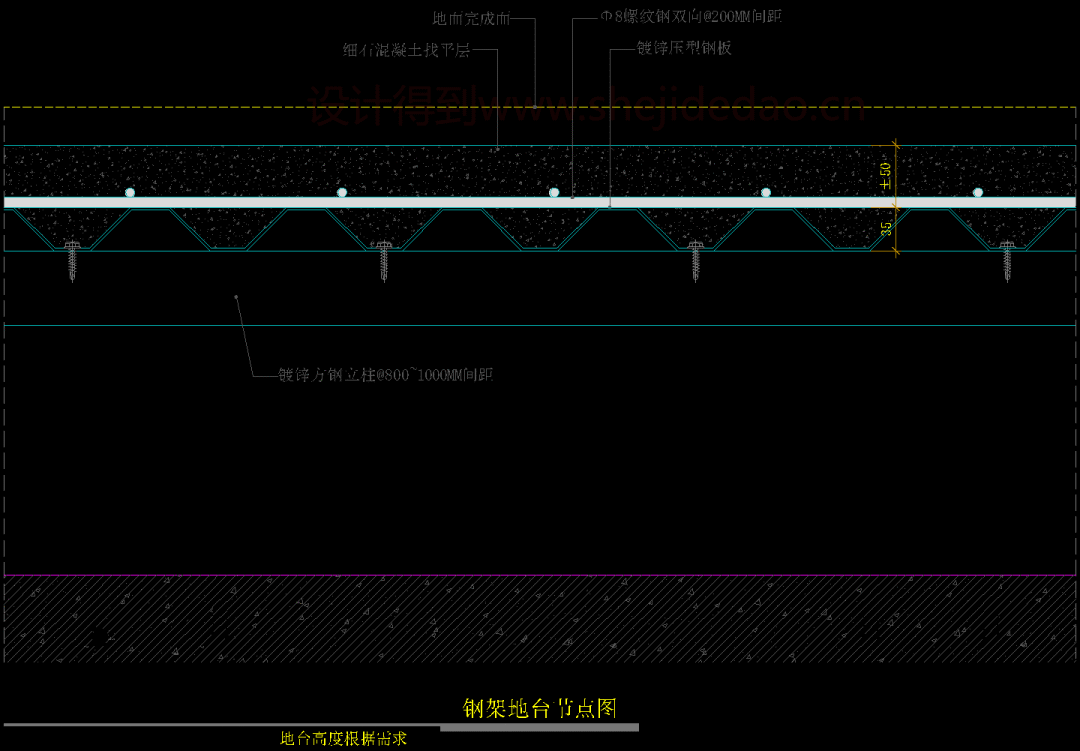

↑ 调入压型钢板图块
ps：压型钢板厚度不建议＜2mm

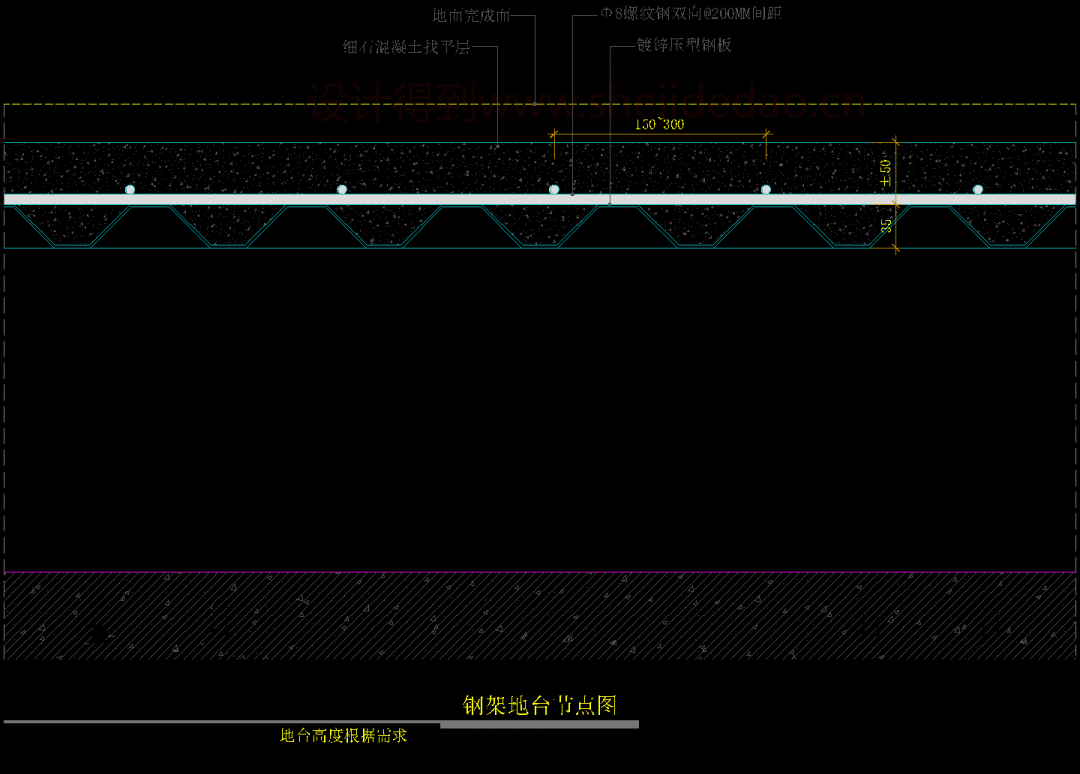

↑ 画出钢筋网格
ps：钢筋规格建议＞φ6，间距＜400mm
↑ 通过钢架固定钢结构台面

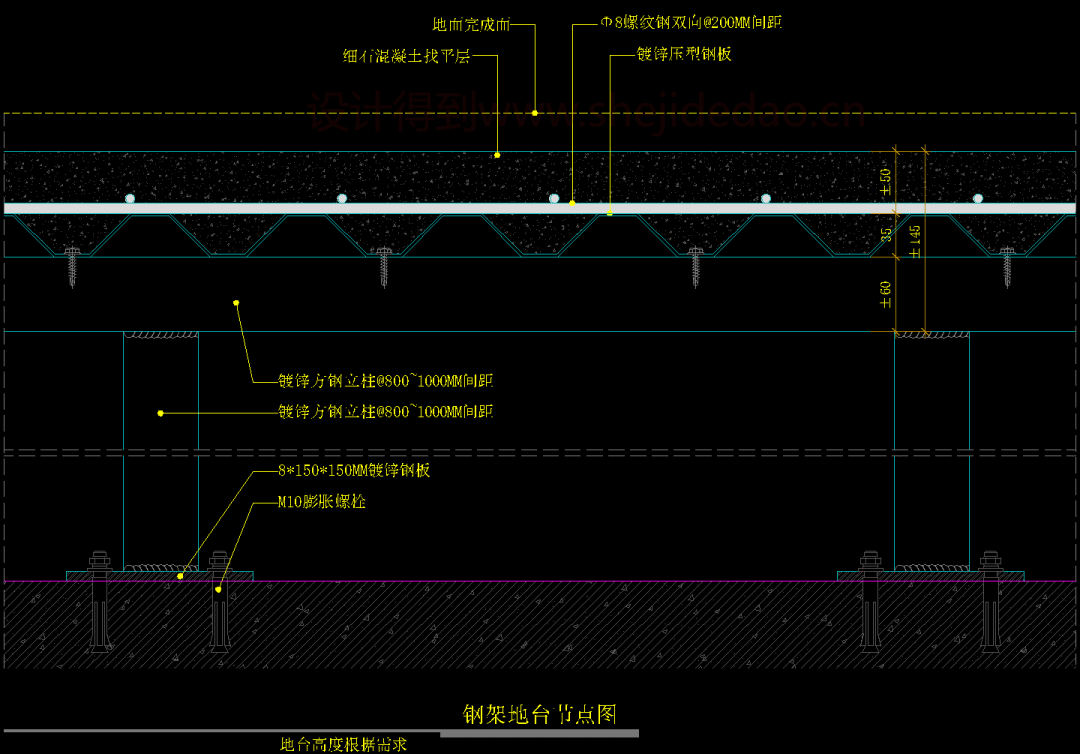

↑ 画出立杆，用镀锌钢板连接楼板

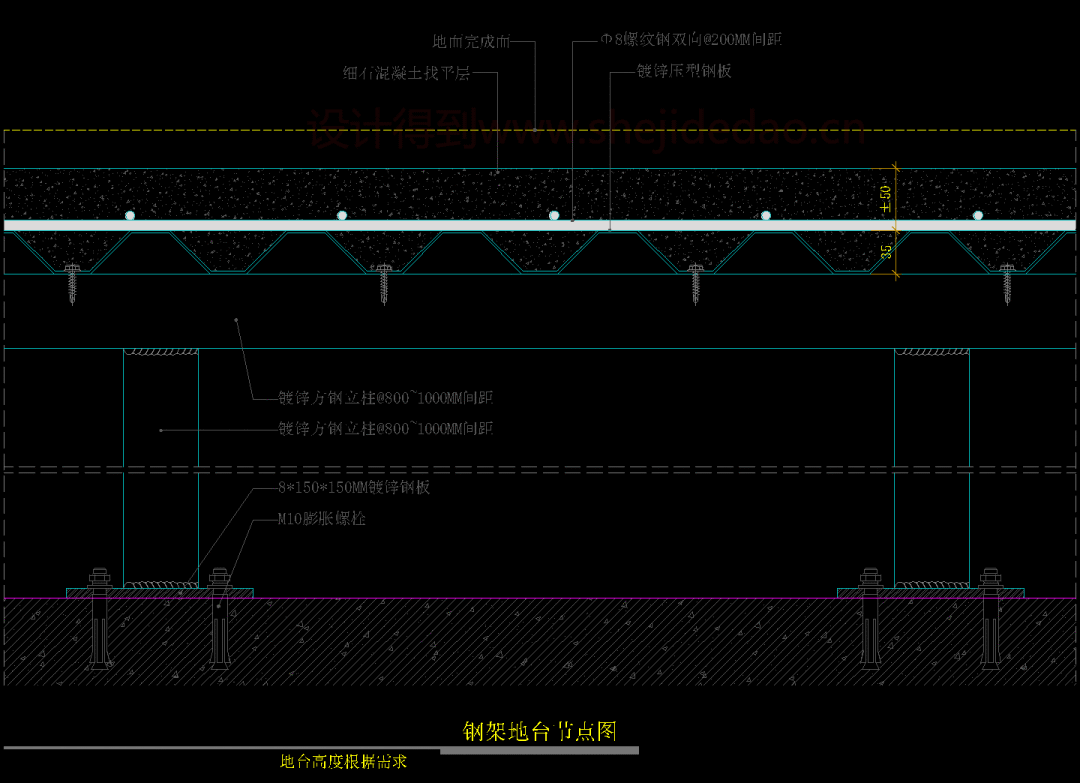

↑ 最后，标上材质和尺寸，节点图，就画完了
好了，今天的分享就到这里，你学会了吗？
相关推荐
想学习更多 室内设计实战知识 吗？
向你推荐《设计得到年费会员》
网址：www.shejidedao.cn
一个会员 ，免费看4000+设计视频
▽长按图片加入会员▽
现正值《暖春回“馈“，提升有“招”》活动期，首次开通年费会员365元/年！一天仅需1元钱！续费价仅需298/年！
连续包年2年年费会员立减231元，相当于两年仅499元，每天仅需0.68元，可畅看全站VIP课程(原价¥730)；
连续包年3年也有优惠！到手价¥889！(原价¥1095)；
△立即扫码开通年费会员
我们可以算笔账，据可靠消息，上一次这么做连续包年的活动还是上一次(bushi
迄今为止，还真的没做过这样的活动，所以小编也不敢给你保证，之后购买到底还会不有这么低的折扣，所以想上车的小伙伴，一！定！要！赶！快！
△不去工地，80%的施工工艺要点也都能尽在掌握中
设计得到年费会员，8000+知识点、4000+vip专属教学视频、4322篇干货技术类图文，海量会员专享设计资源任你挑选。希望这些资源，能让每位设计师都能用专业能离打败行业的不景气，升职加薪!

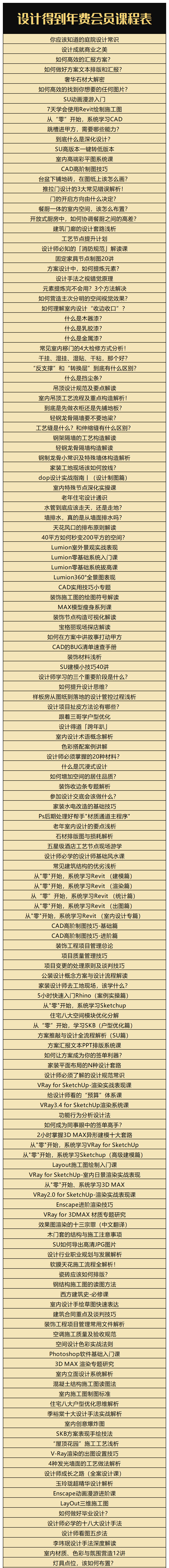

年费会员免费观看的课程大概还有这么多↓
