每日问答第700期(视频版)
文字内容呈现

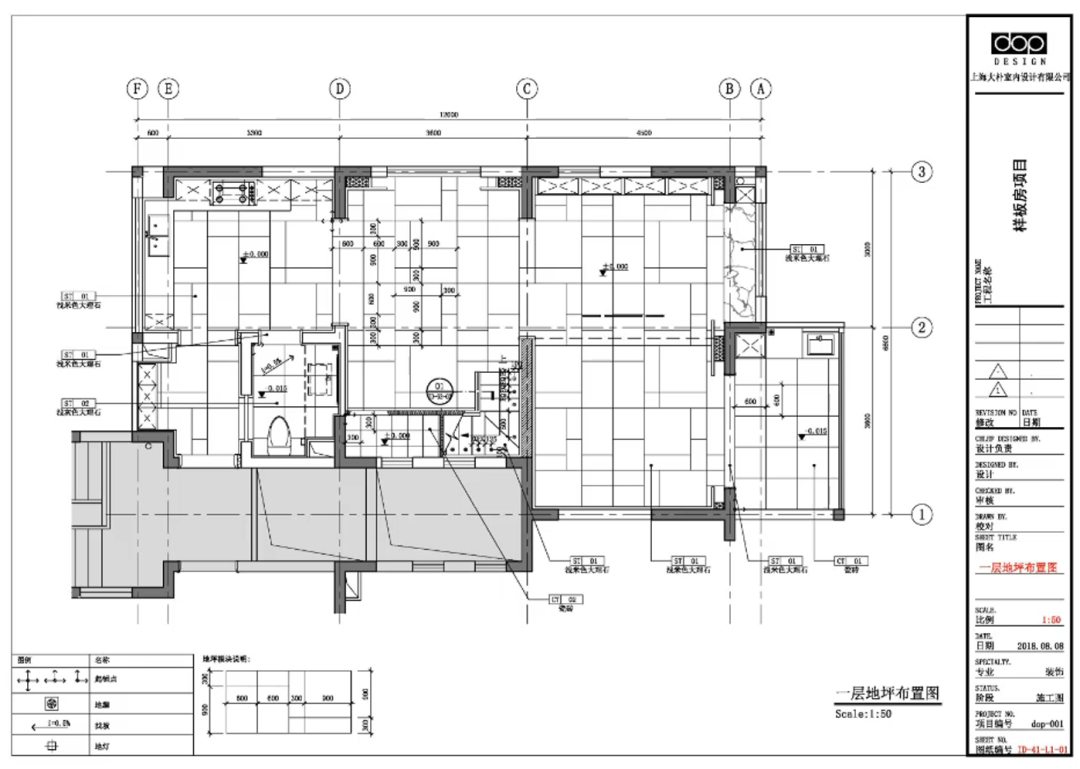

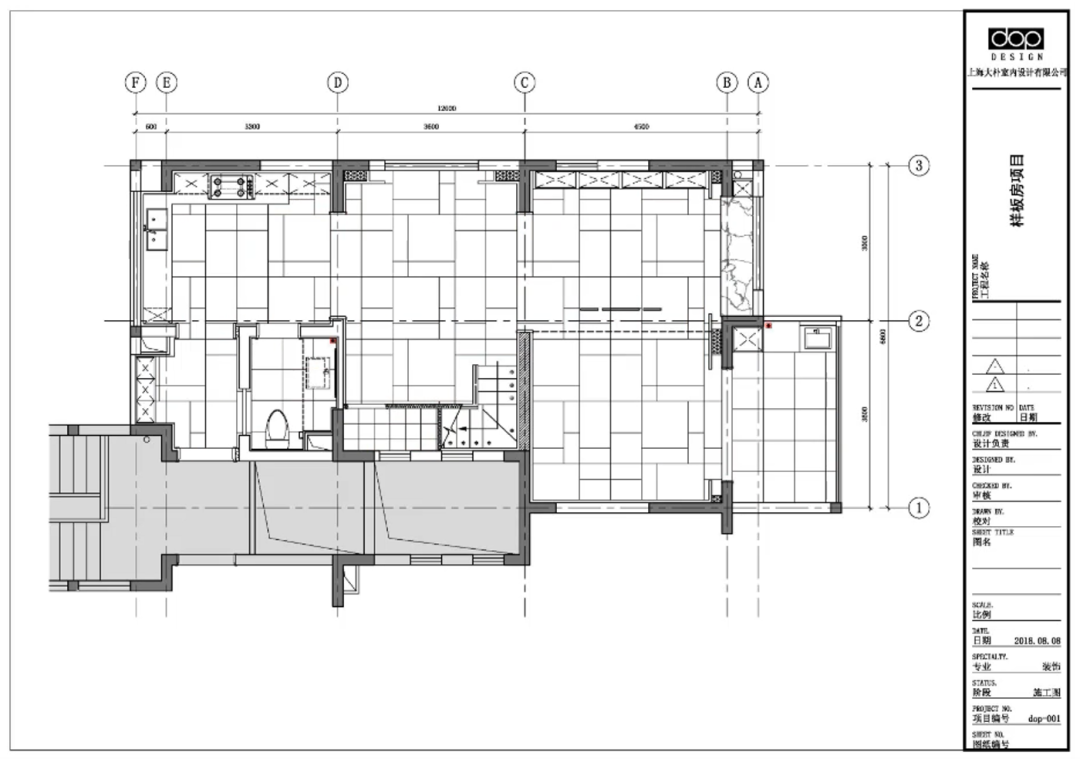

今天从地坪布置图所包含的内容和制图步骤，来了解下地坪布置图的制图规范，还是用一套住宅项目为例：
1、包含的内容

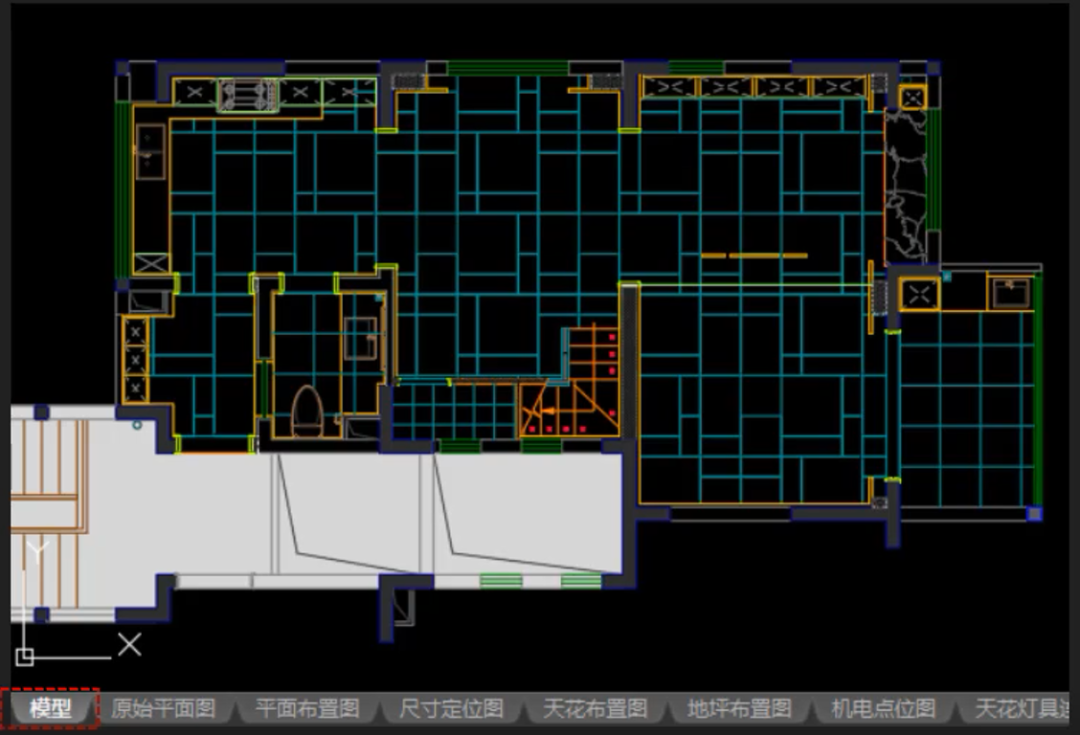

a、模型空间
模型空间基础对象：原始墙体、原始建筑窗户、电梯、烟道、柱、结构墙、管井
模型空间中与平面布置图相同的内容有：
新建墙体及填充、墙面完成面、楼梯及栏杆、地面高差、隔断、门套、落地到顶固定家具、落地不到顶家具（包括洁具）、不落地不到顶（虚线显示）、五金、地灯。
模型空间中地坪布置图独有对象：地坪线及填充、门槛石线、地漏。
b、布局空间
布局空间标准内容：视口、轴号、轴线、轴线尺寸、图框、图名。
尺寸定位图特有内容：图例、标注、辅助线、节点索引、地坪模块说明。

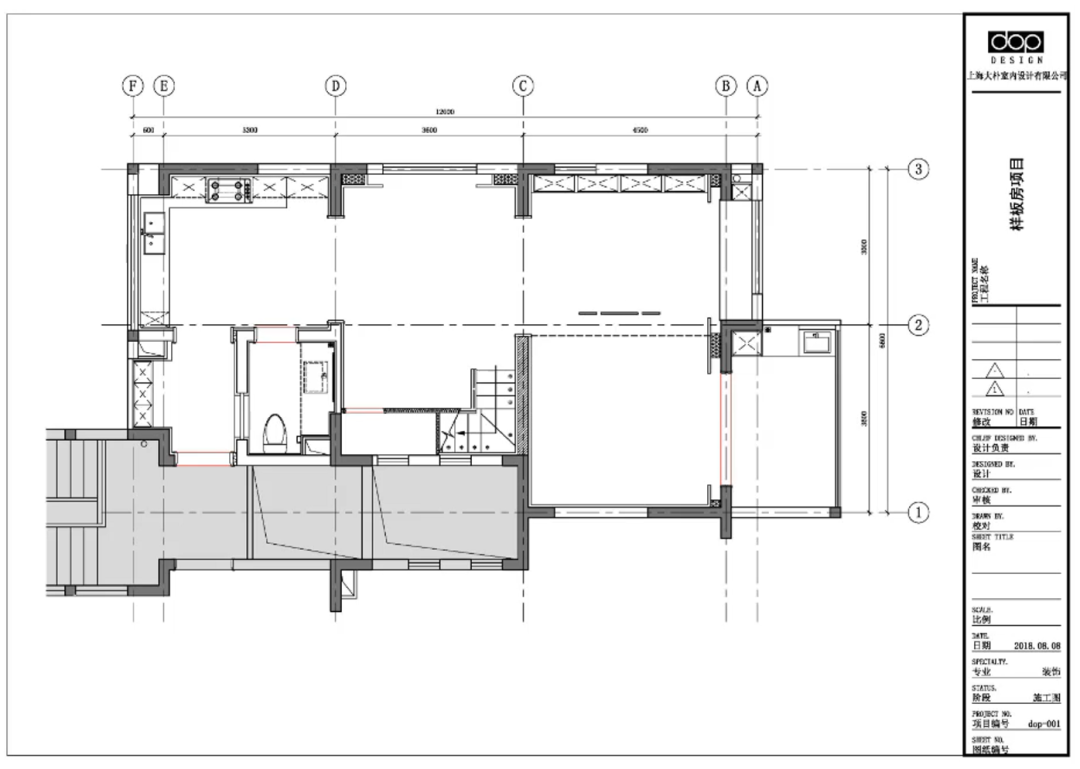

2、制图步骤

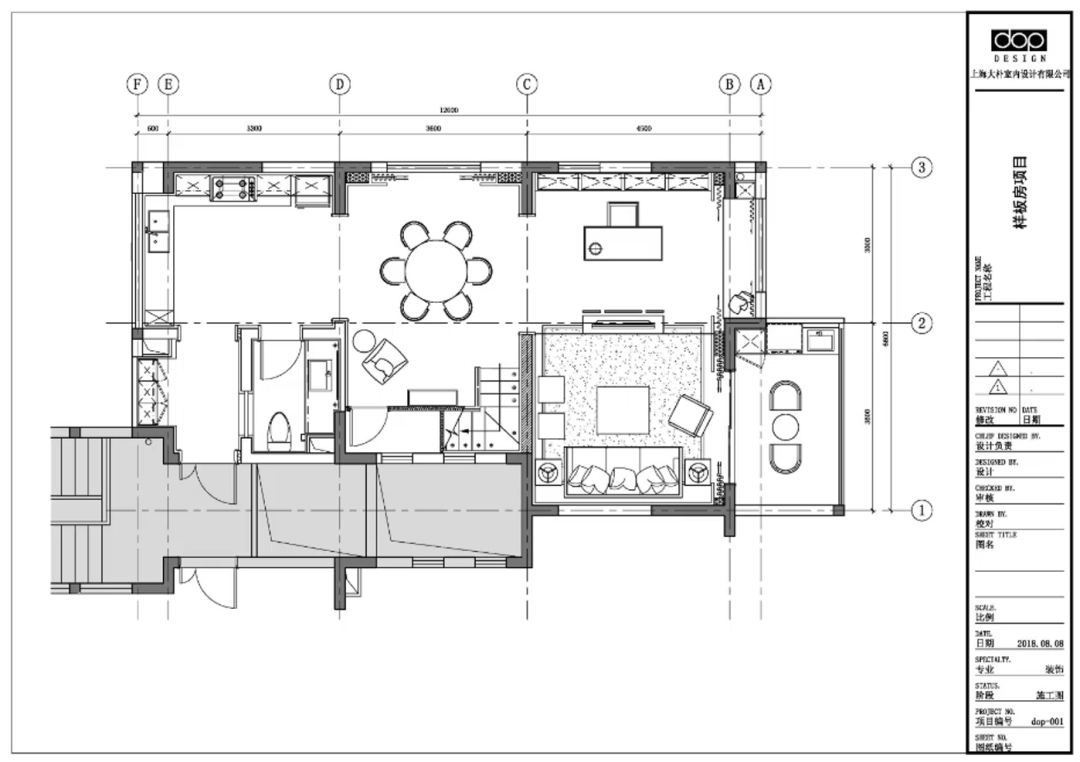

a、复制平面布置图视口、图框、轴线、轴号，以及轴线尺寸标注

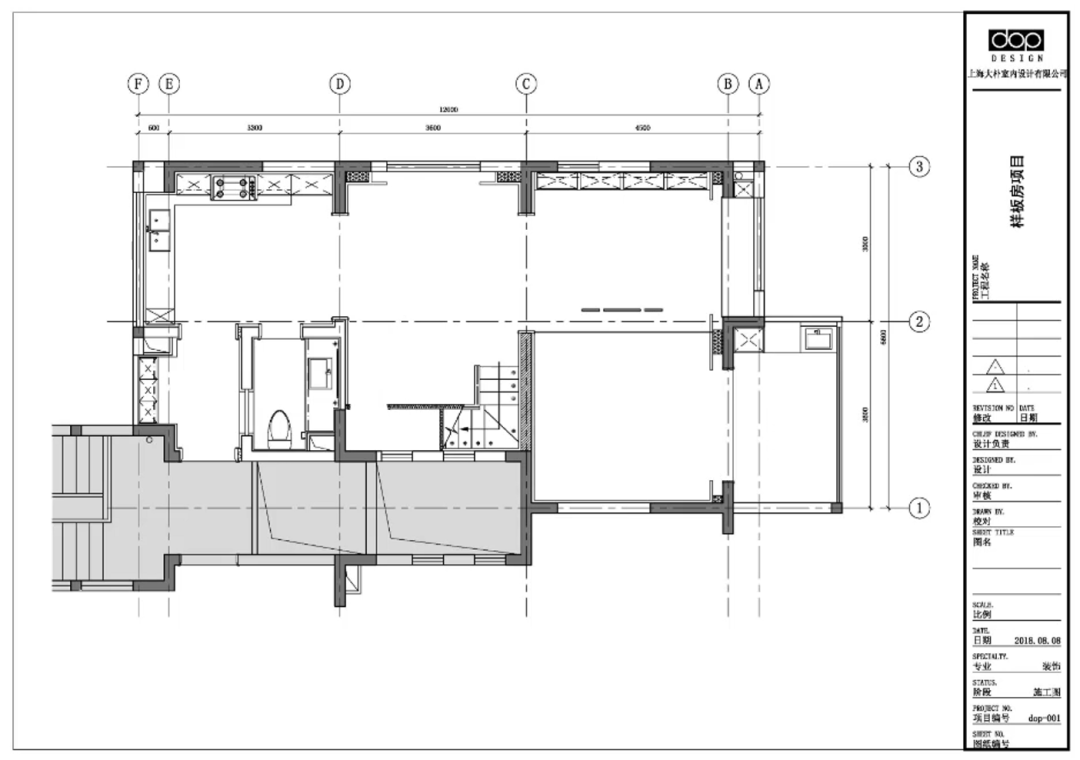

b、关闭门窗所在图层
c、关闭活动家具所在图层
d、把不落地、不到顶的固定家具和把不落地到顶的固定家具图层设置成虚线。
e、关闭家具灯带图层

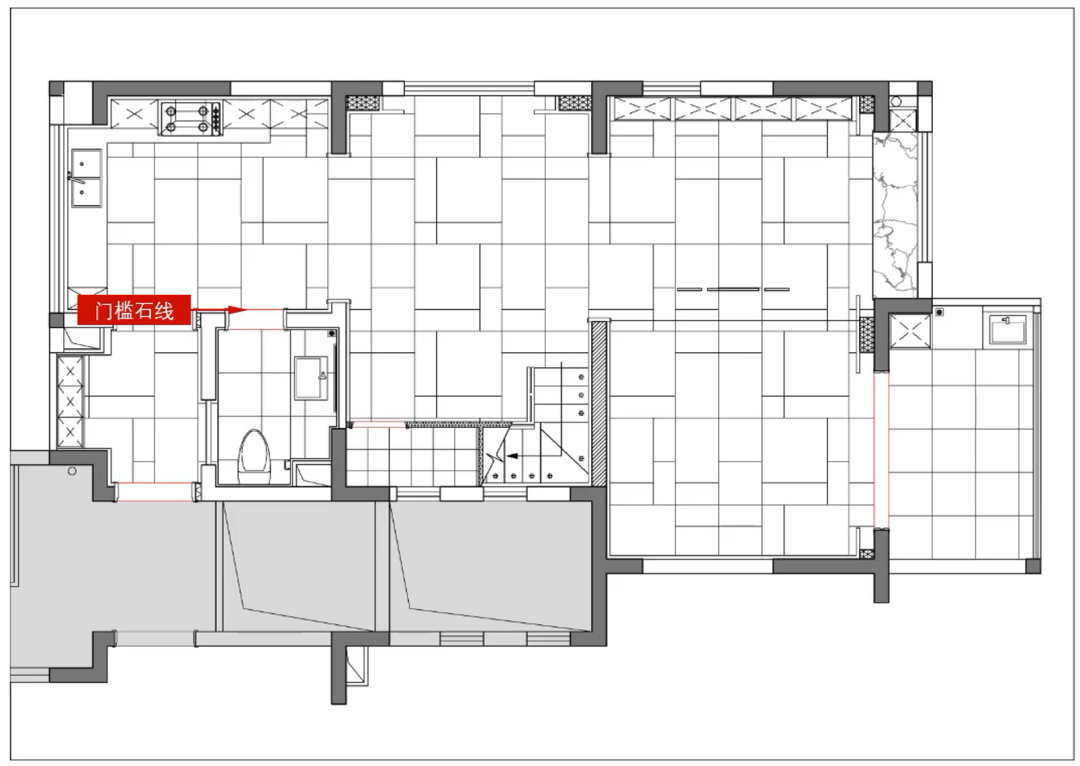

f、添加门槛石看线
g、添加地坪铺装线、添加地漏、

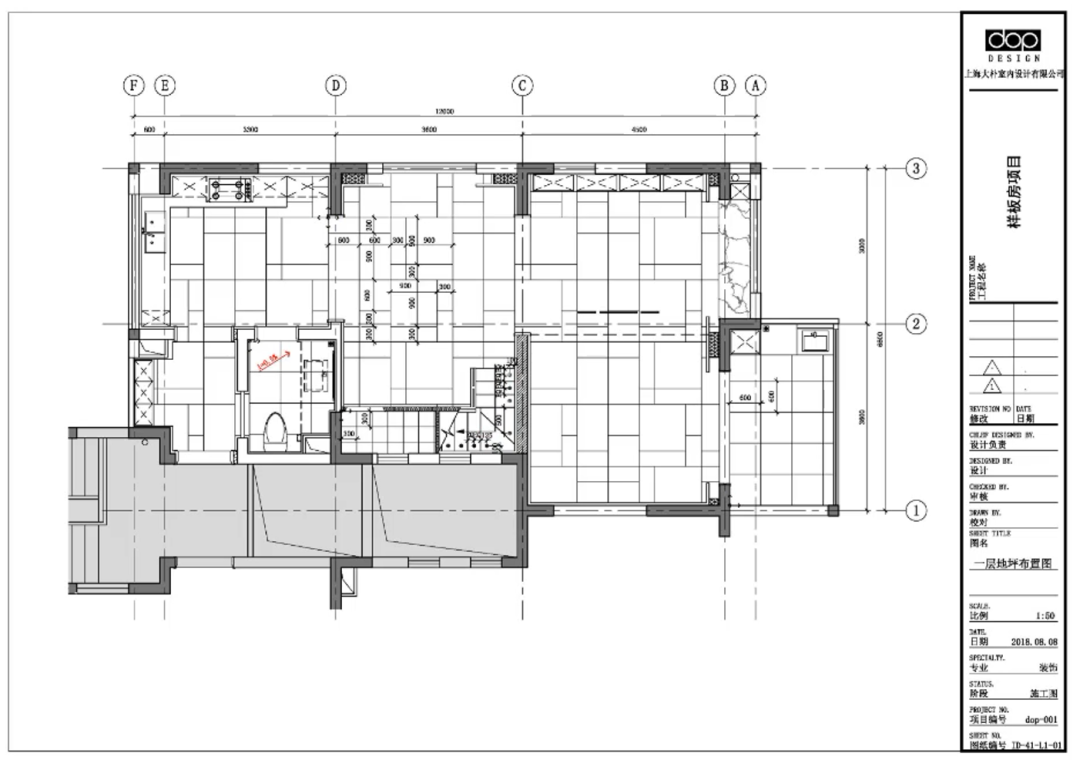

h、添加地坪尺寸标注、地灯尺寸标注
i、添加起铺点符号、找坡符号
j、添加地坪标高、添加地坪材料标注、添加地坪节点索引符号

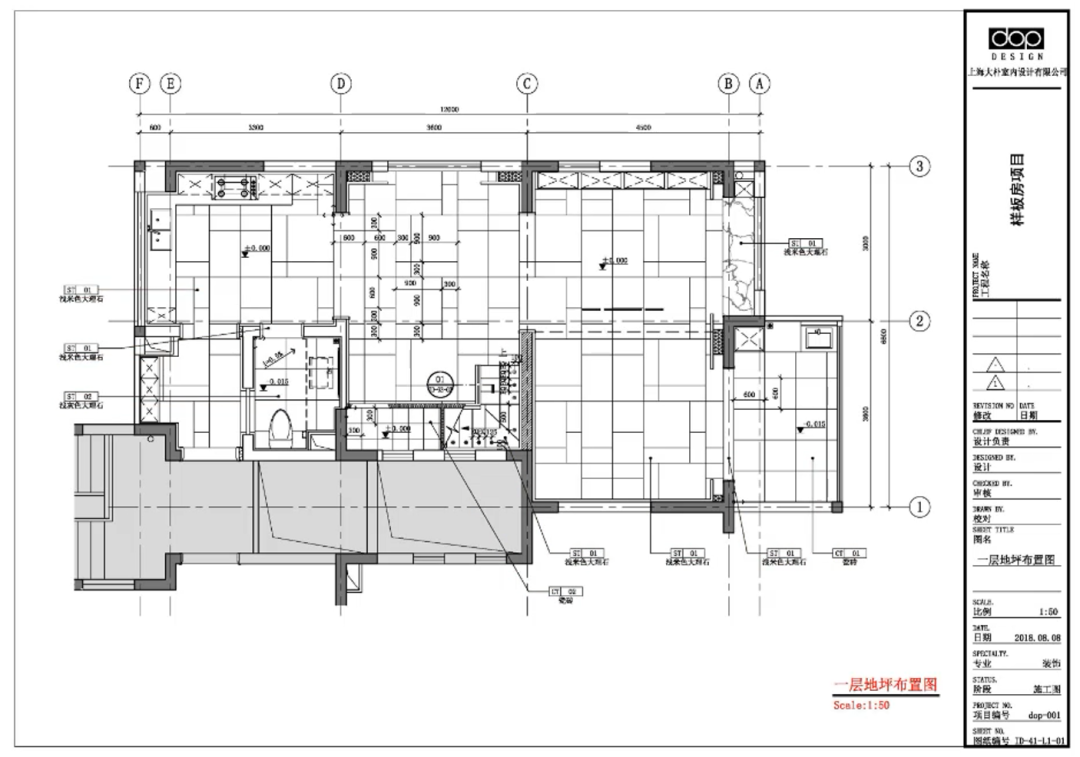

k、添加图名、图例、添加地坪模块说明、修改图框文字信息
好了，今天的分享就到这里了，你学会了吗？
