建筑设计 山水秀建筑事务所
建设地点 嘉善, 中国
建设面积 2500 m²
项目年份 2021
01
项目背景

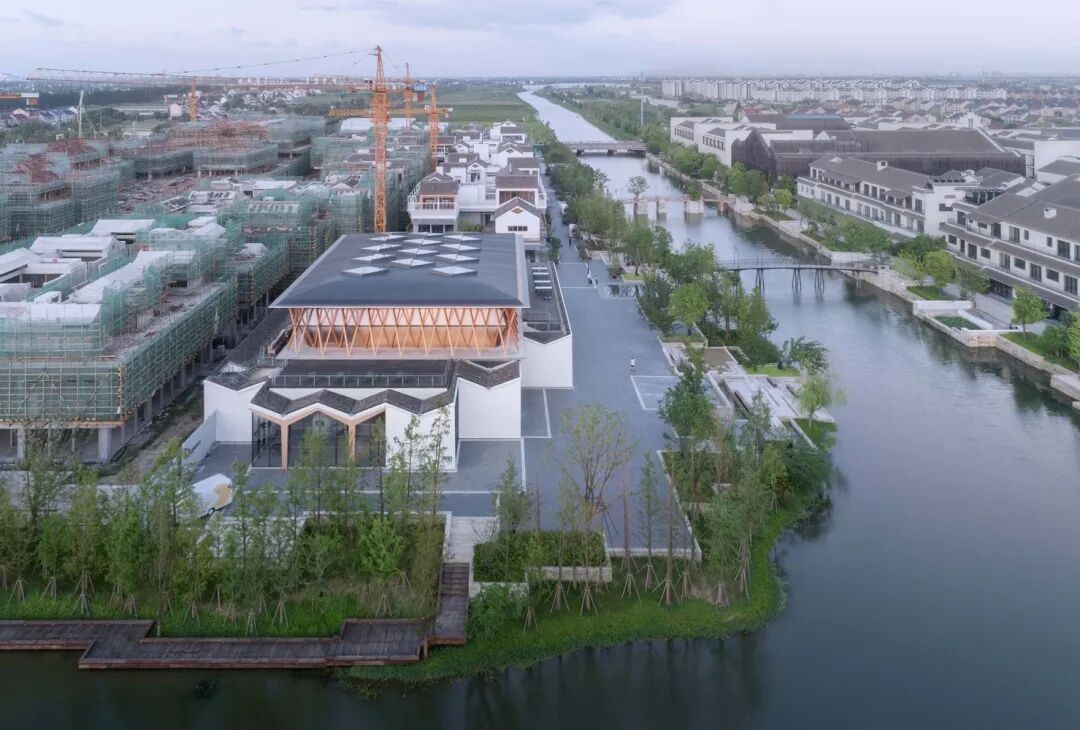

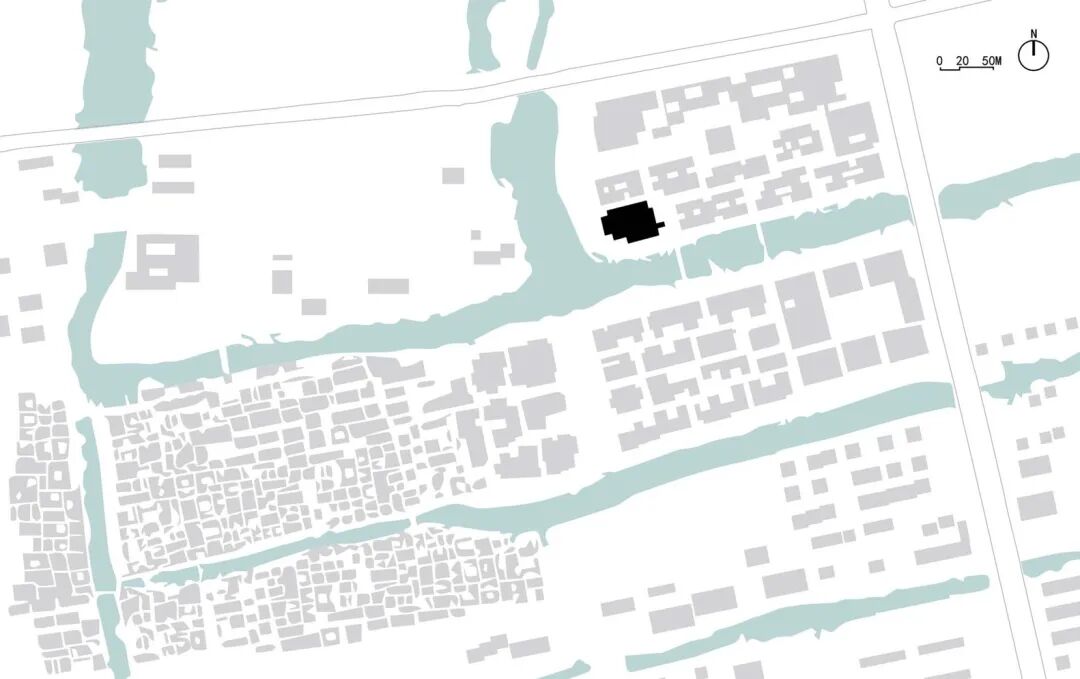

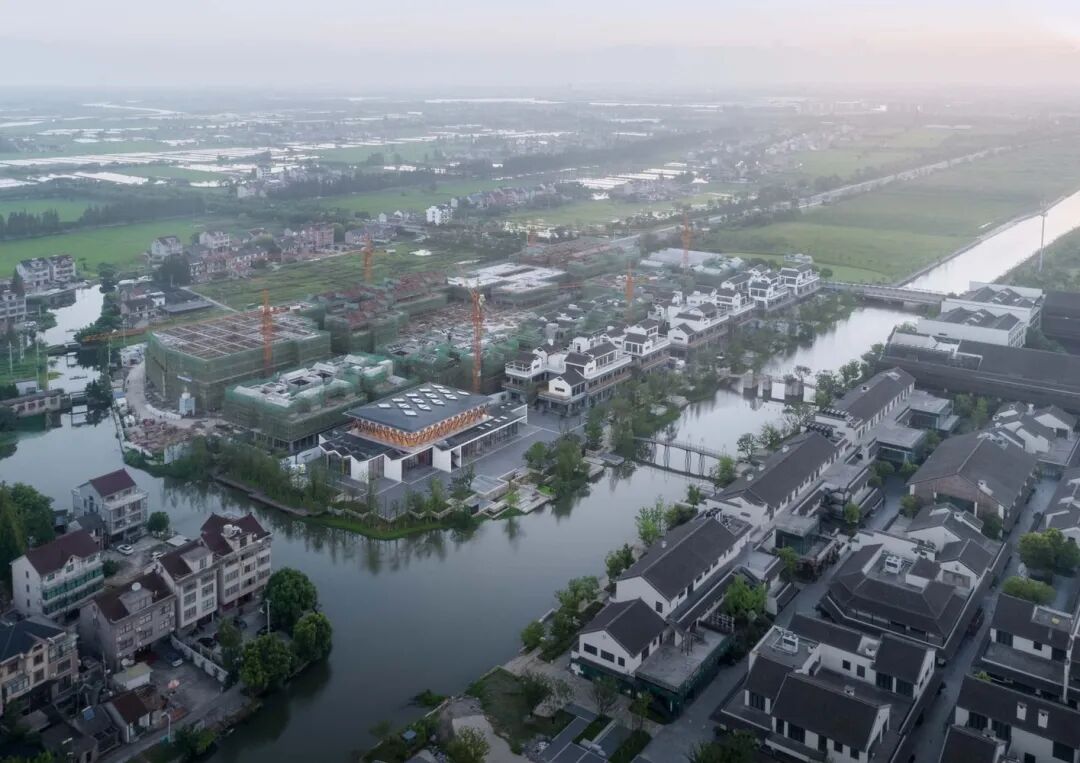

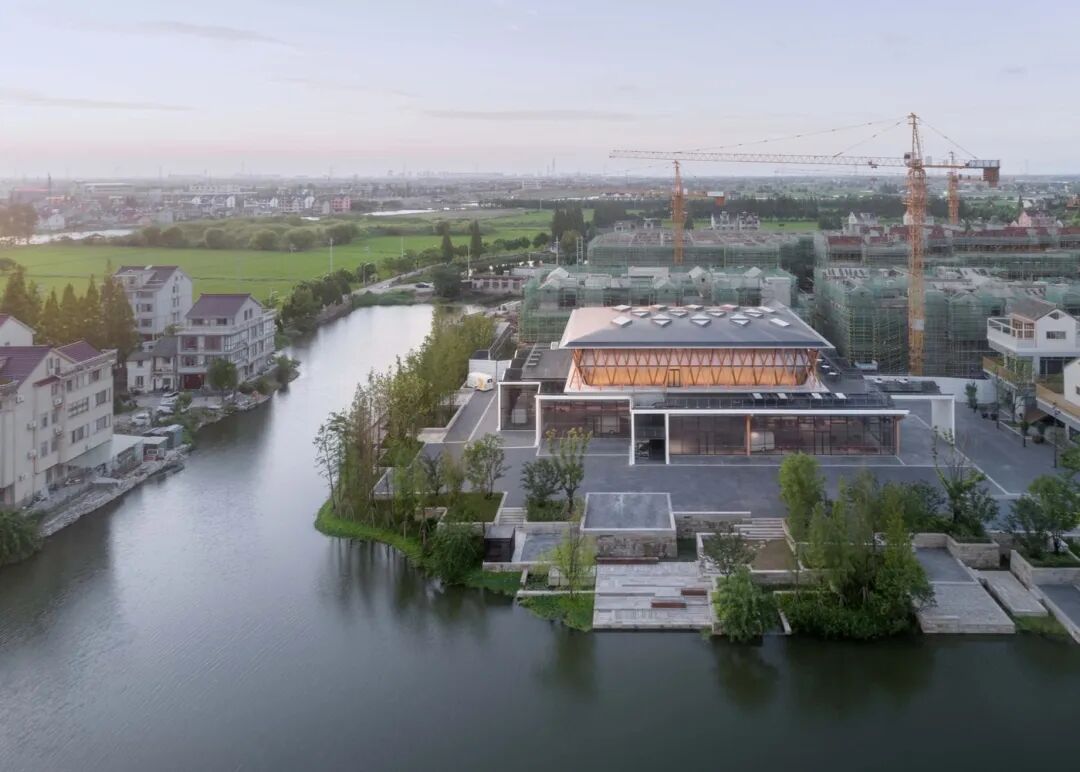

正在兴建的西塘东区是西塘古镇向东的拓展，包括约十万平米的旅游商业、酒店、游客中心和文化设施，建成后将成为古镇东北的新入口。
02
项目需求
西塘古镇对景区内的新建筑风貌有着严苛的要求，除了建筑限高，坡顶、小青瓦、黑白灰和木色都是设计的前置条件。
在东区河滨最核心的地段，策划一座什么功能的建筑？用什么建构形制来满足功能的需要、并在遵守风貌要求的同时建立其地标性？
03
项目特色
在充分的研讨后，市集+美术馆的混合功能成为业主和我们的共识：即在首层营造开放流动的市集空间，容纳有机农场集市、文创书店、咖啡、餐厅和酒店前台，在二层营造一个多功能美术馆，兼容展览、论坛和酒会。
我们将功能策划和风貌规定转化为建筑在空间和形象上的需求，成为寻找建构体系的依据。

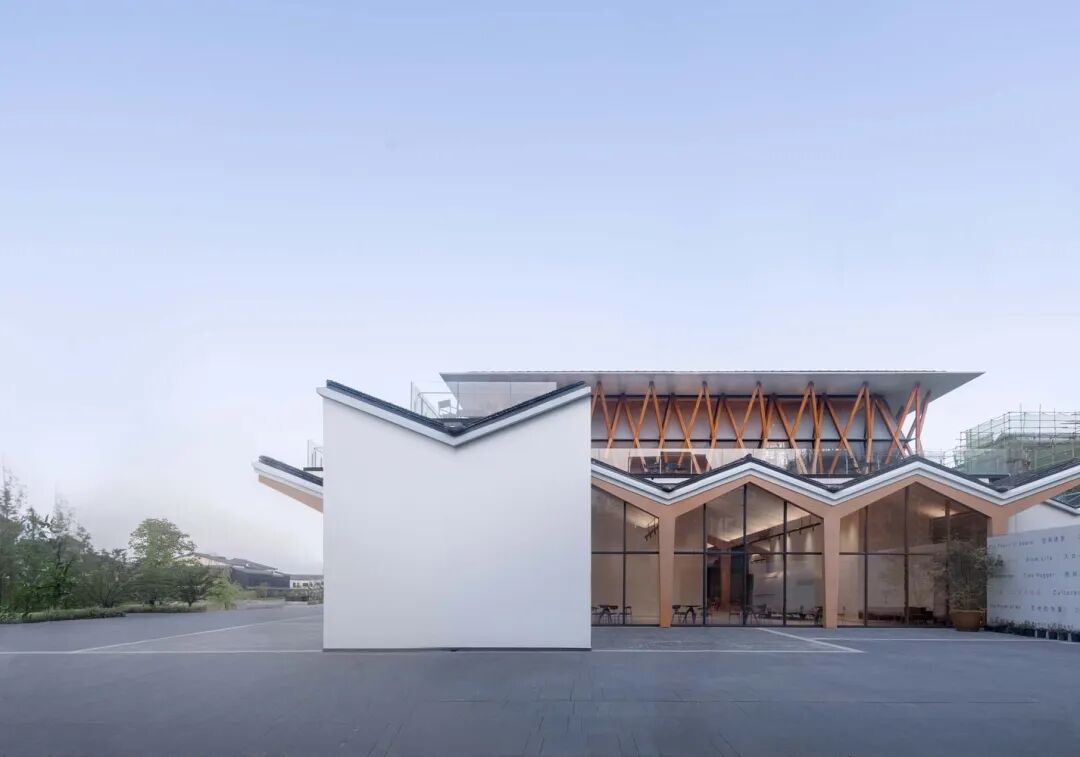

显然，上下层的定位有着明显差异，我们延续了步行街区的上下叠合模式，但在架构和坡顶两种语言的位置上做了反转，以获得协调中的特殊性。
04
特殊的室内空间
白色山墙支撑的双坡悬山屋顶是江南地区的传统民居形制，将单一屋顶连续复制则可以覆盖更大的面积。

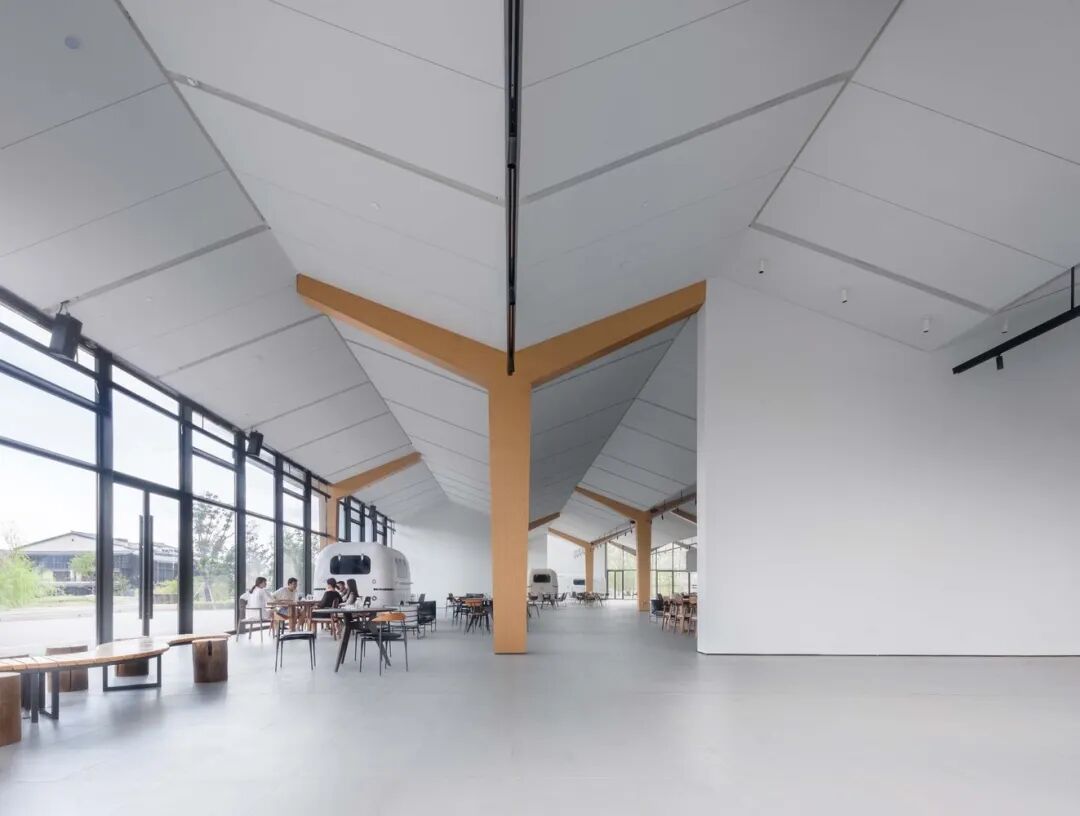

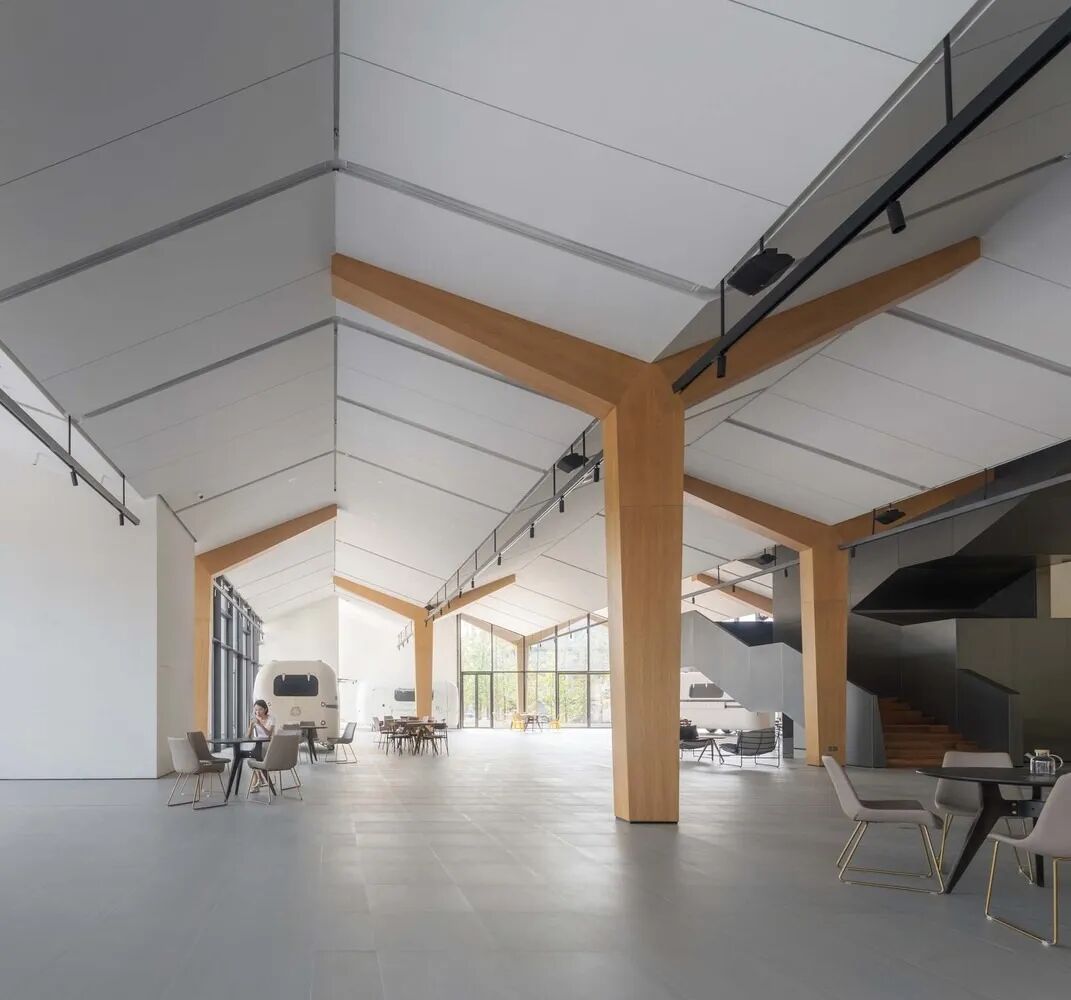

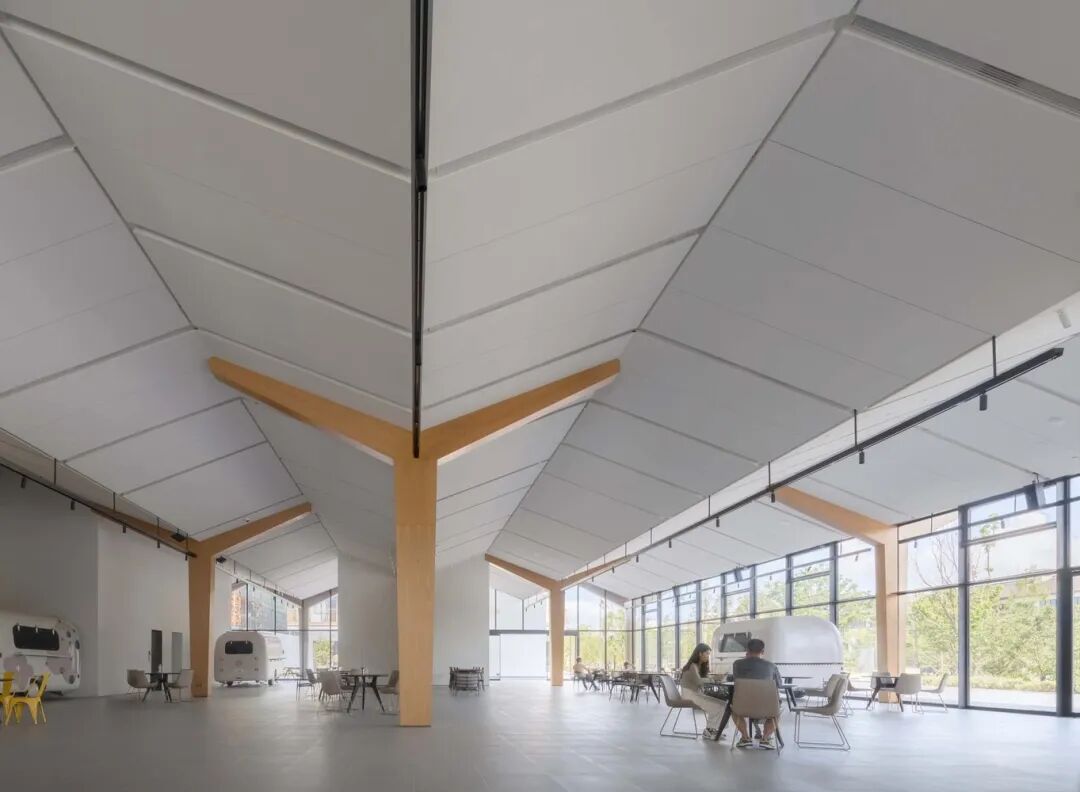

从连续山墙的几何要素中提取出分叉柱的结构形式，支撑倒三角桁架梁，形成6.3米宽、约52米长的线性单元。桁架内空间用于容纳空调和电缆设备，桁架梁下形成连续起伏的室内空间。

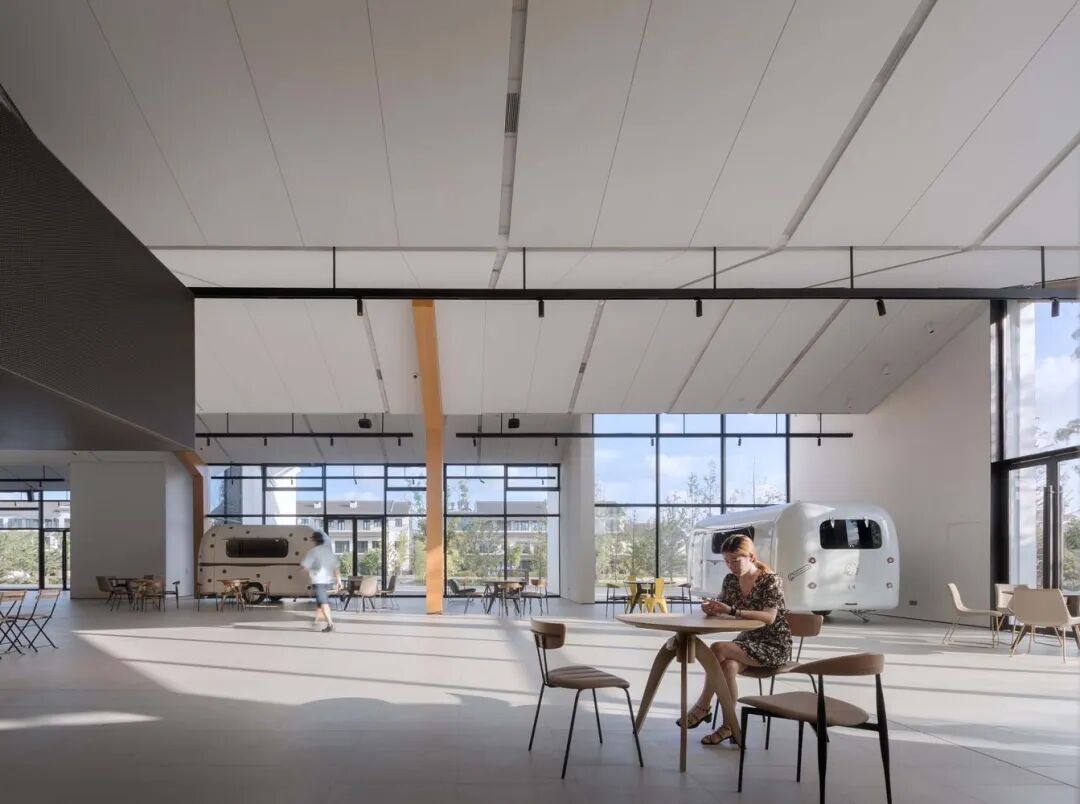

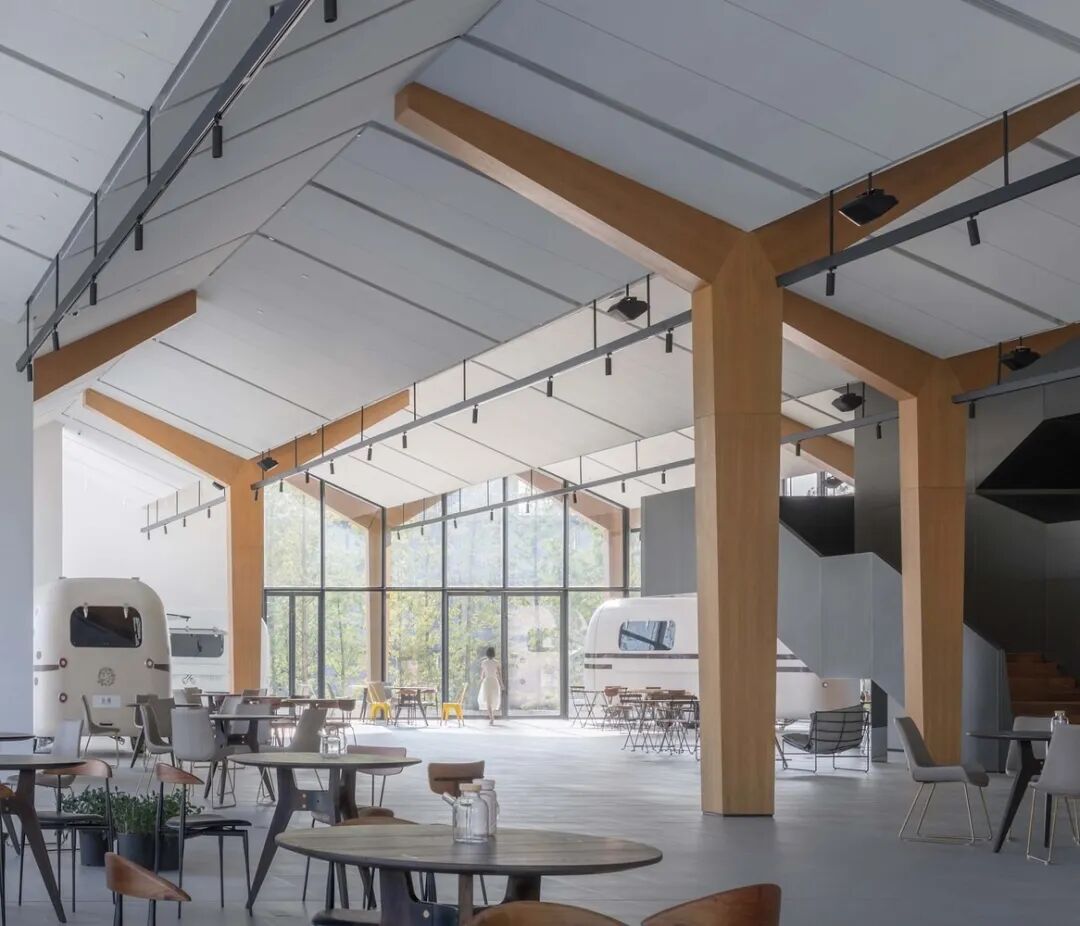

6条线性单元并联组成了覆盖首层集市的屋顶，呼应延绵的古镇聚落，自由分布的分叉柱则给集市注入开放流动的空间属性，为多元化的功能提供共享和弹性变化的可能。
05
特色屋顶
我们尝试建构一种单一的、相对抽象的形制，来提供一个无柱空间。
与传统的连接点也不再局限于建筑的具象形式，而是从更广泛的木构工艺中汲取灵感，以获得更加完整的标志性。最终，我们从西塘的灯笼工艺中提取了交叉互承的构造方式。

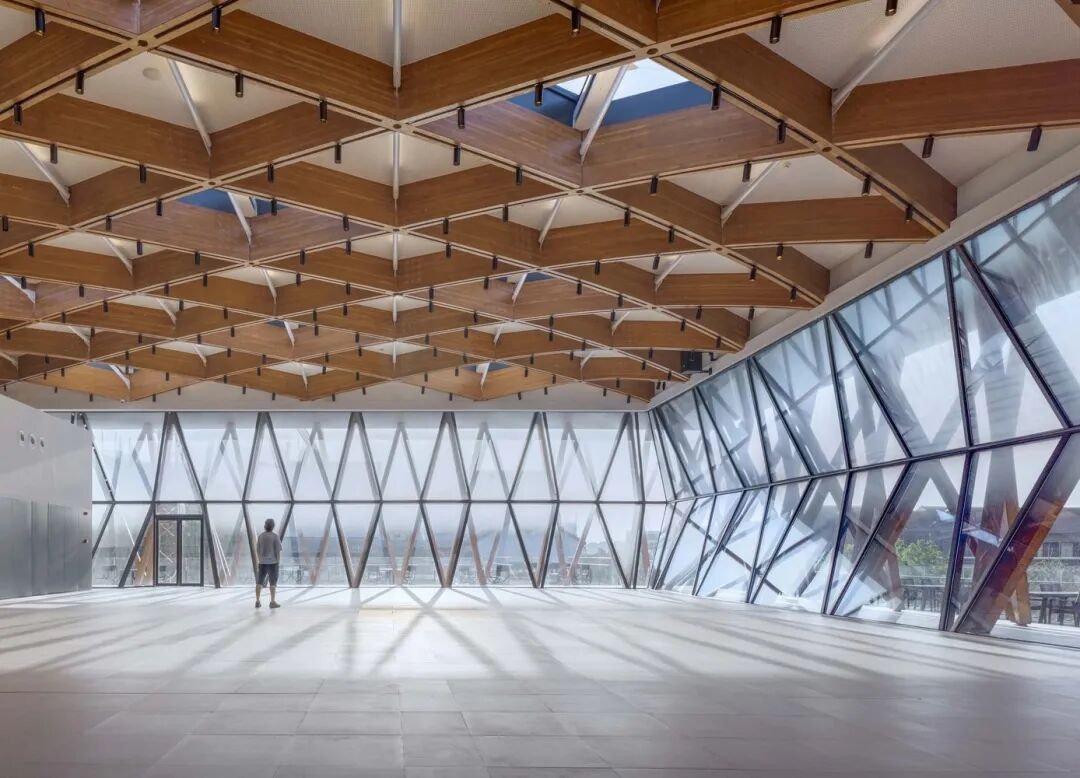

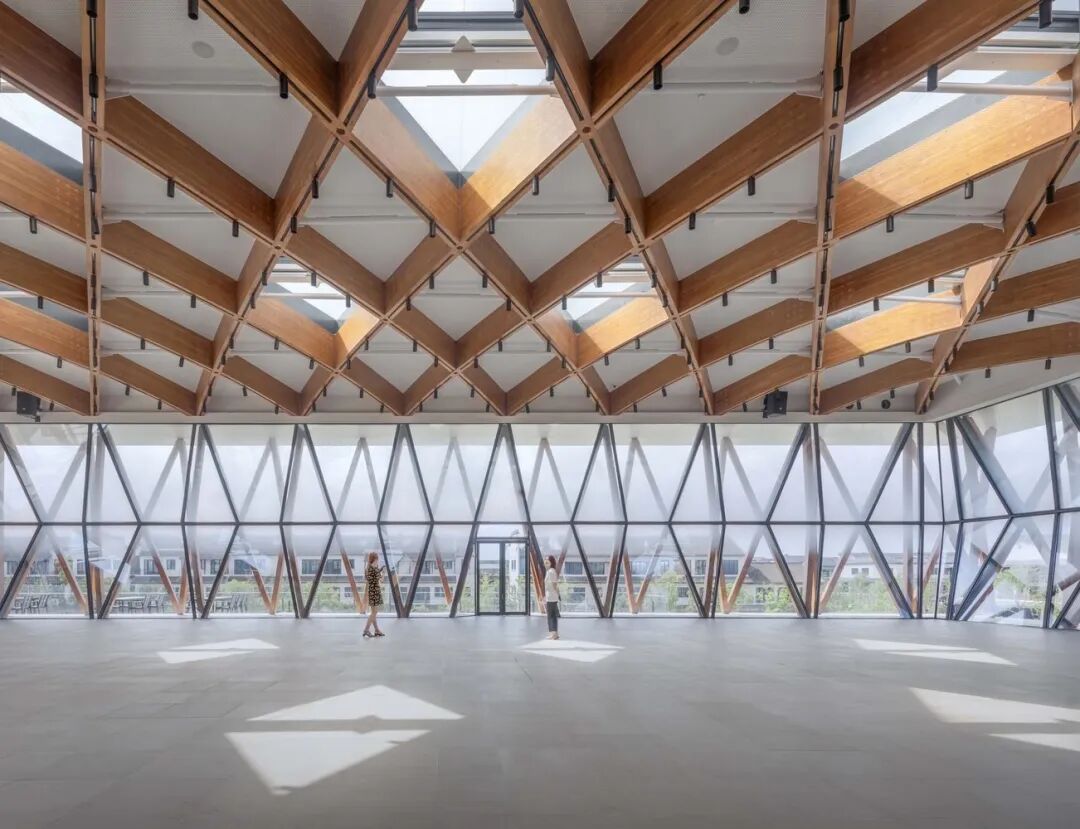

整个大屋盖长约30米，宽20米，由92根胶合木短梁交叉互承组合成一个微拱的壳面，使大跨结构受力更为合理，并同步解决了屋面的排水找坡。

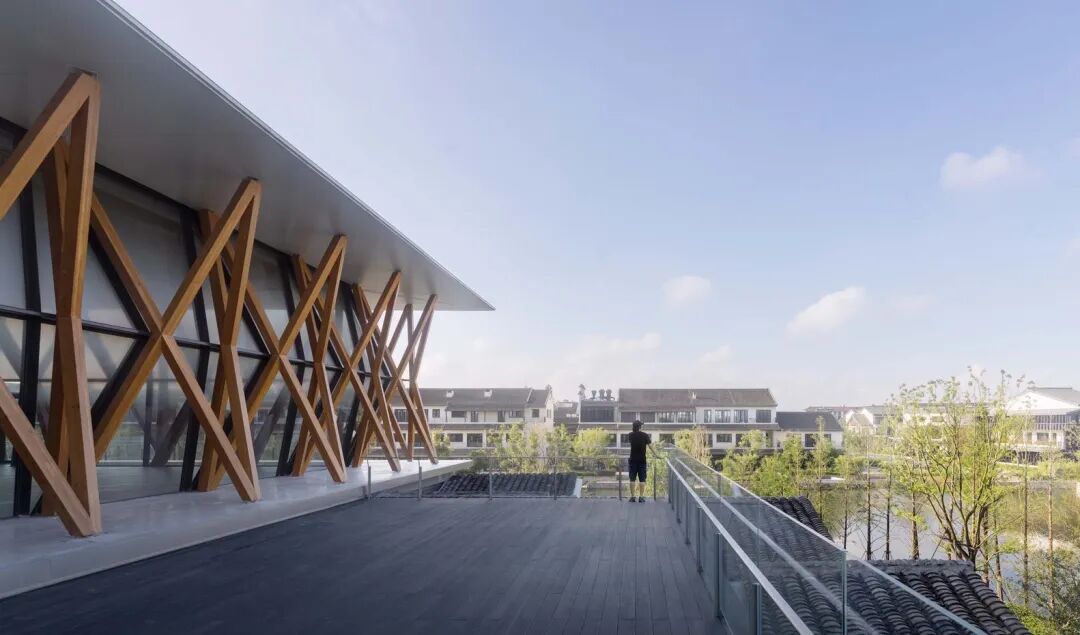

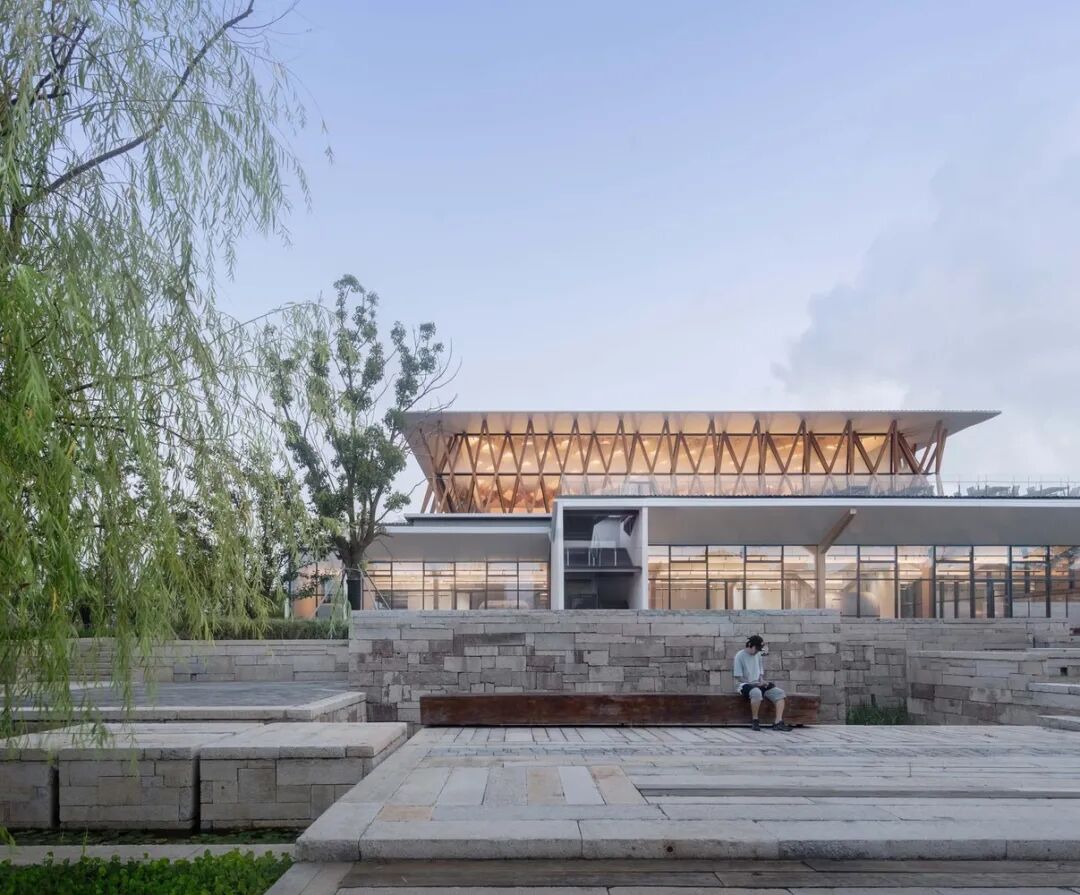

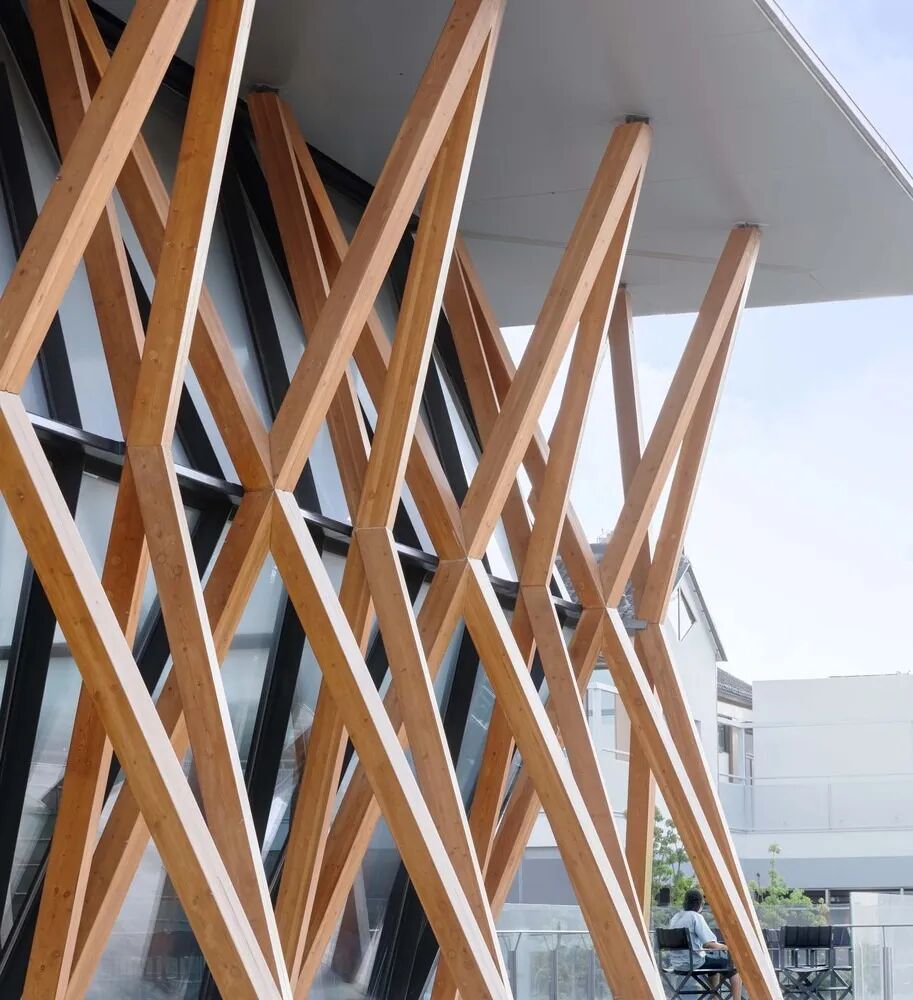

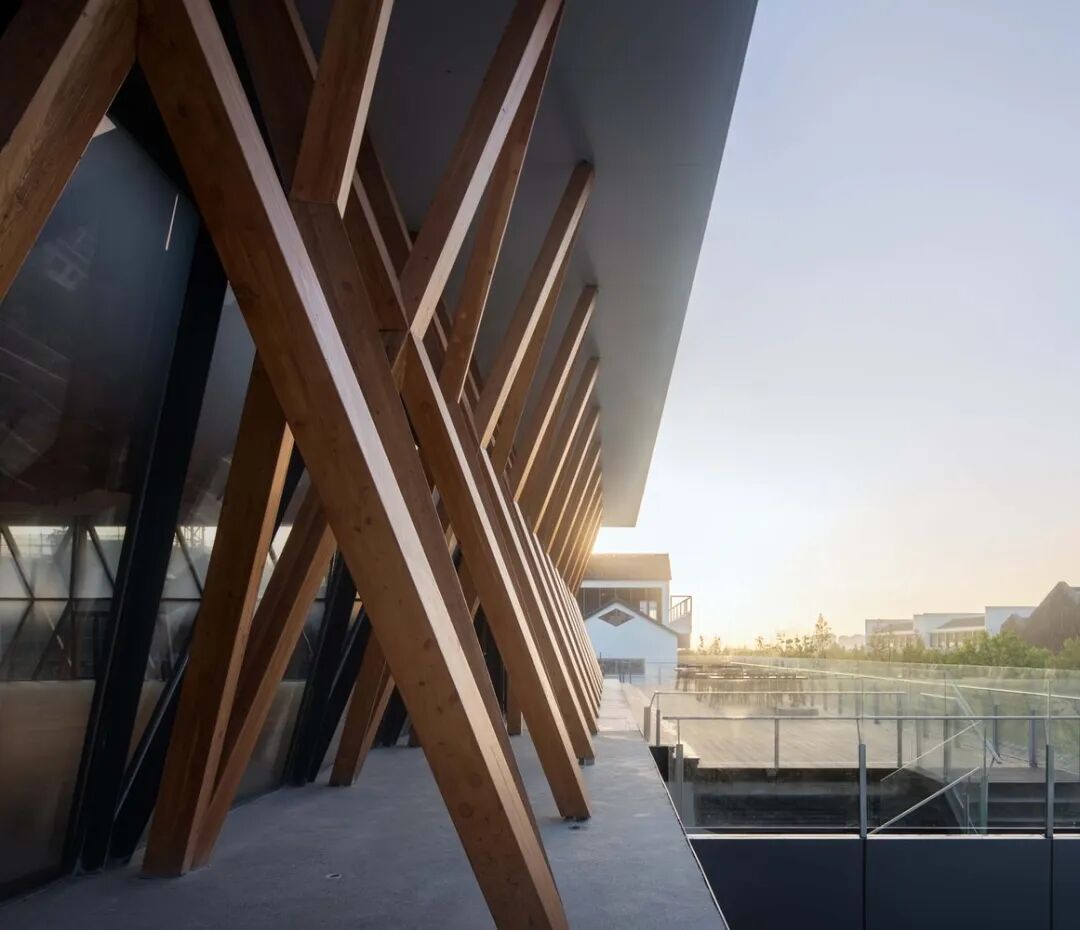

木屋盖的重量通过环状的水平钢架传递给周圈的木柱。整个环状柱群由胶合木杆立体插接的X形斜柱构成。
由于在立面和平面两个向度上都形成了连续支撑，这个柱群在侧向力上具备了强大的能力，不仅承担了屋盖拱梁的水平推力，还为160毫米见方的纤细柱截面提供了条件，甚至为柱群内圈的玻璃幕墙提供了抗侧。
在二层，我们将楼梯、电梯、大升降平台和其它设备全部收纳在室内北侧的长条体量中，维护了主体空间的纯净。

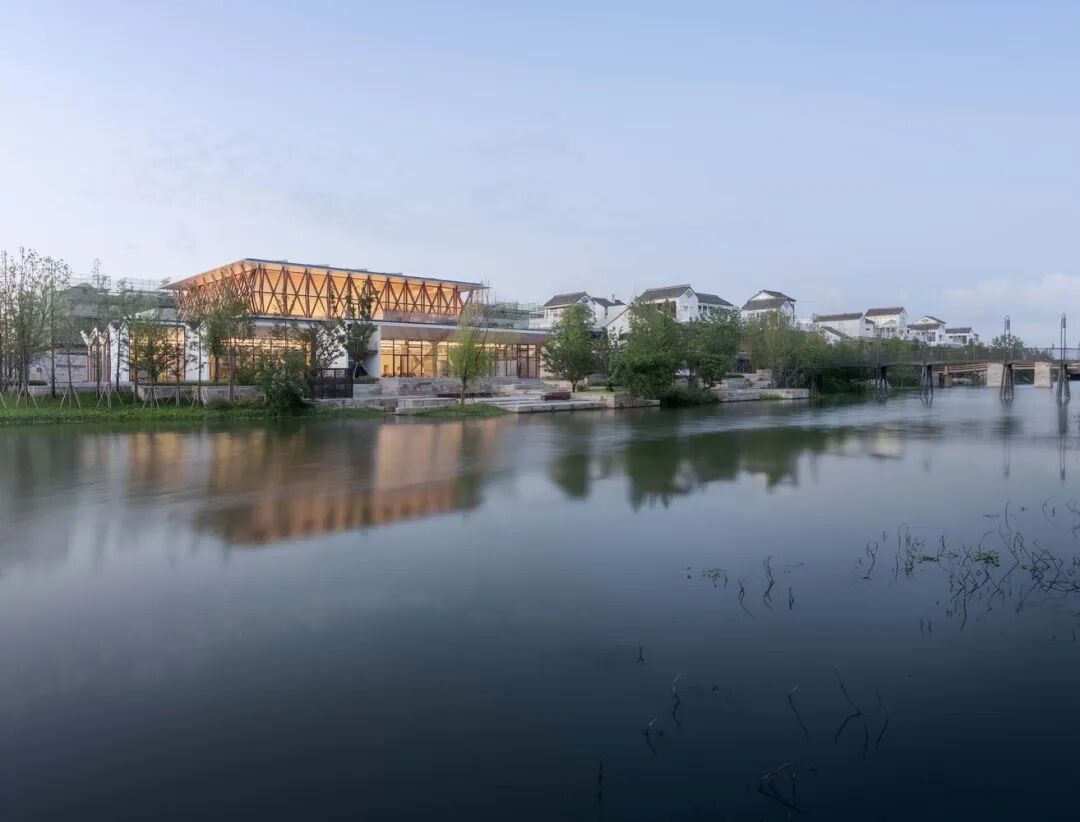

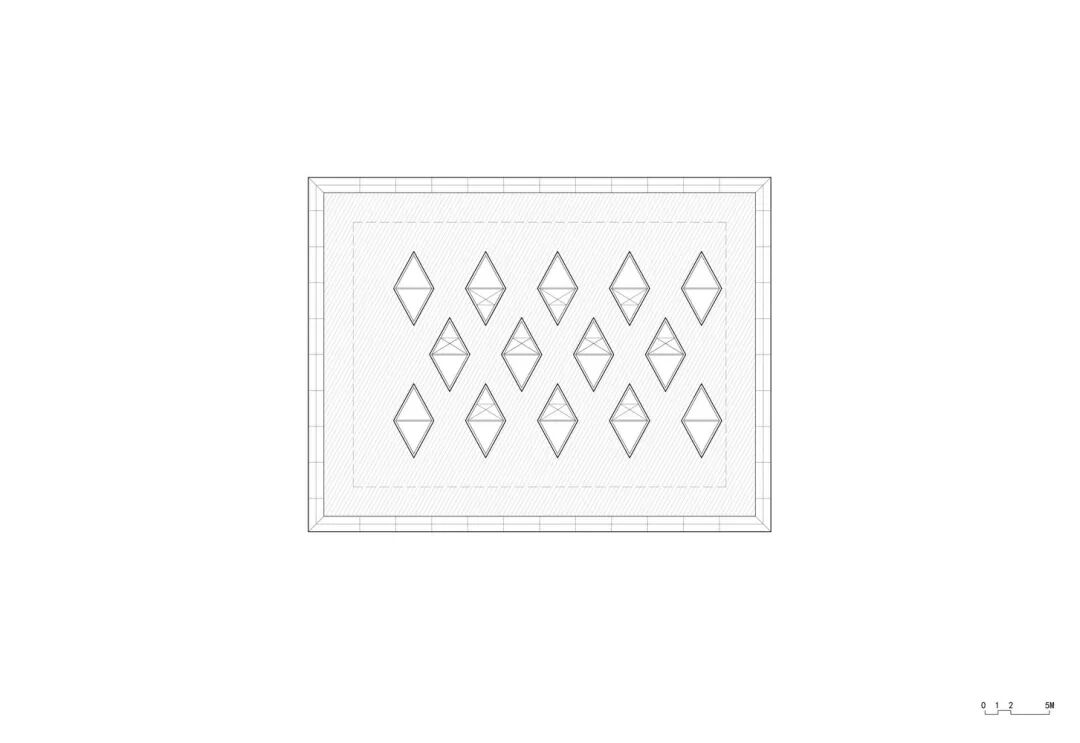

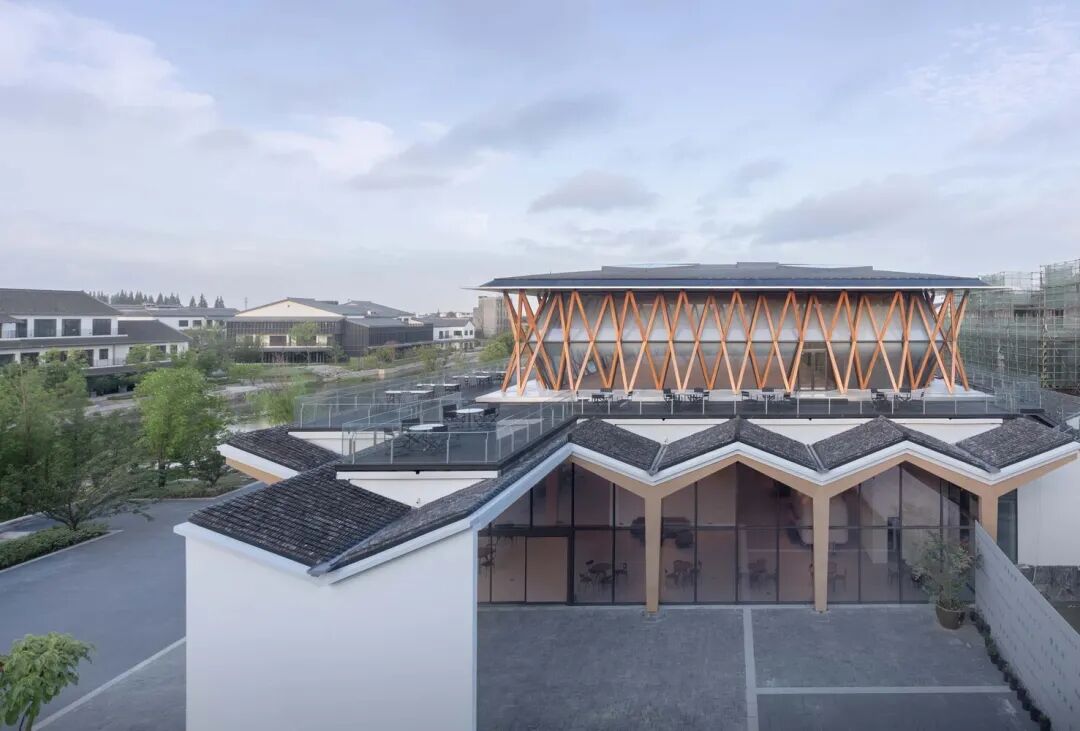

外凸的落地幕墙采用雾化渐变的半彩釉玻璃，屋顶的菱形天窗下设置了可调节的光膜，使日间的美术馆笼罩在柔和的自然光中，也能在夜晚将温暖的灯光透射出来，以“超级灯笼”的形象成为西塘东区的亮点。
06

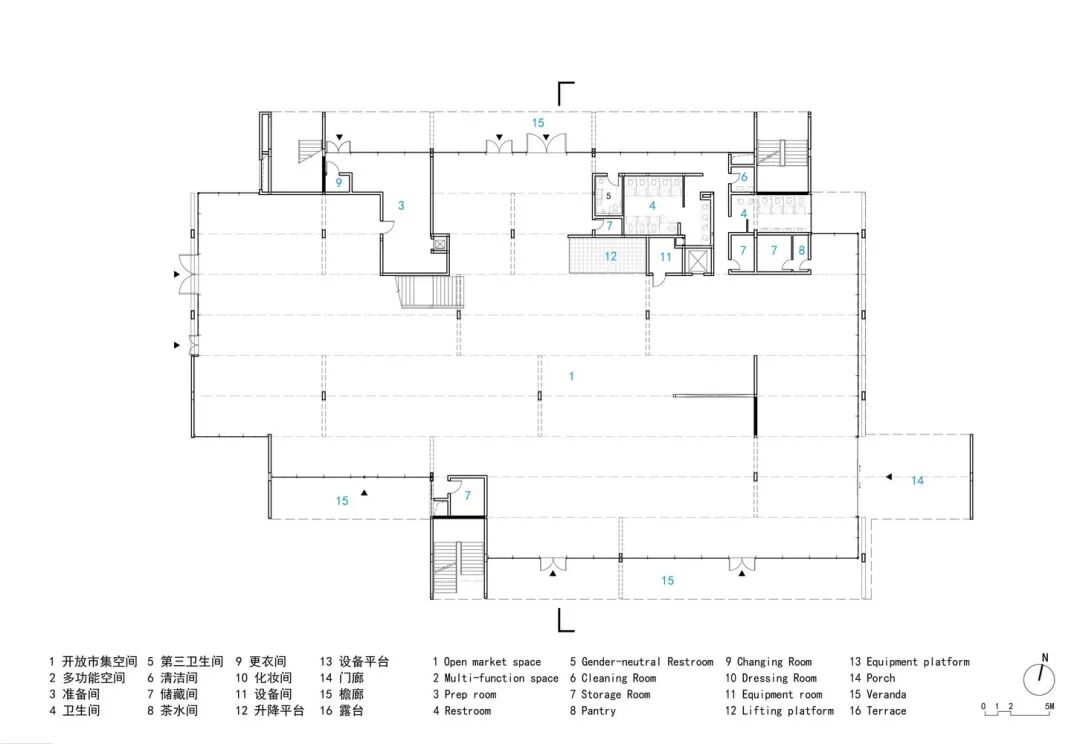

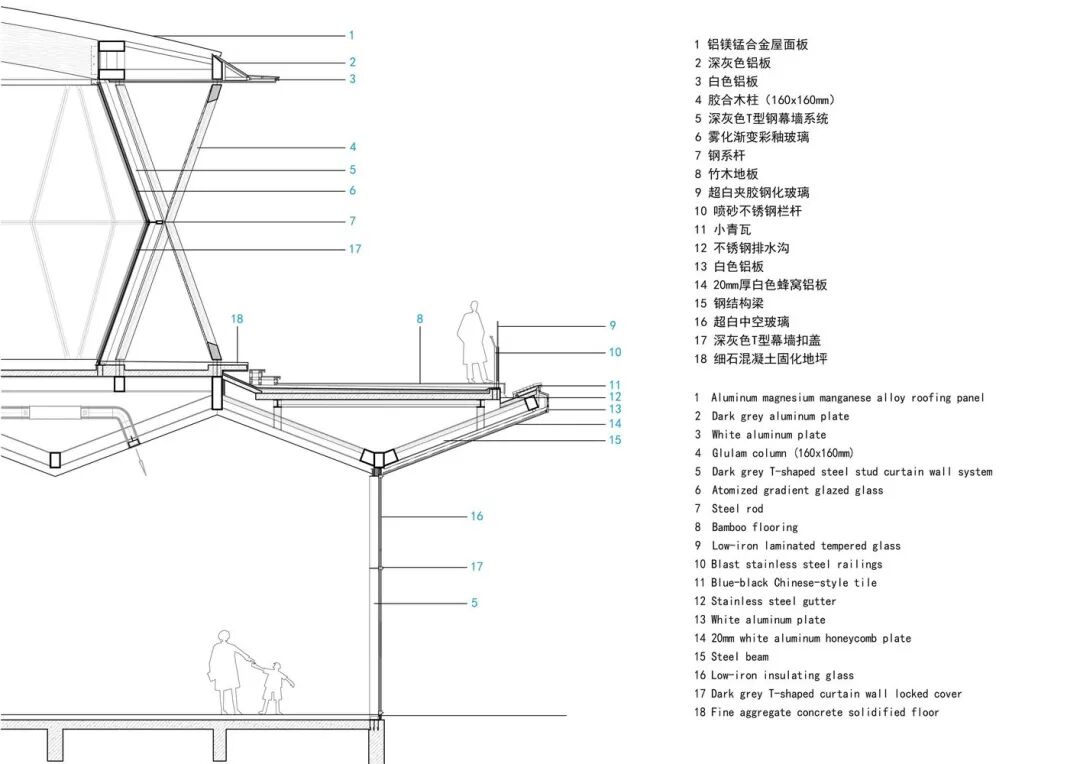

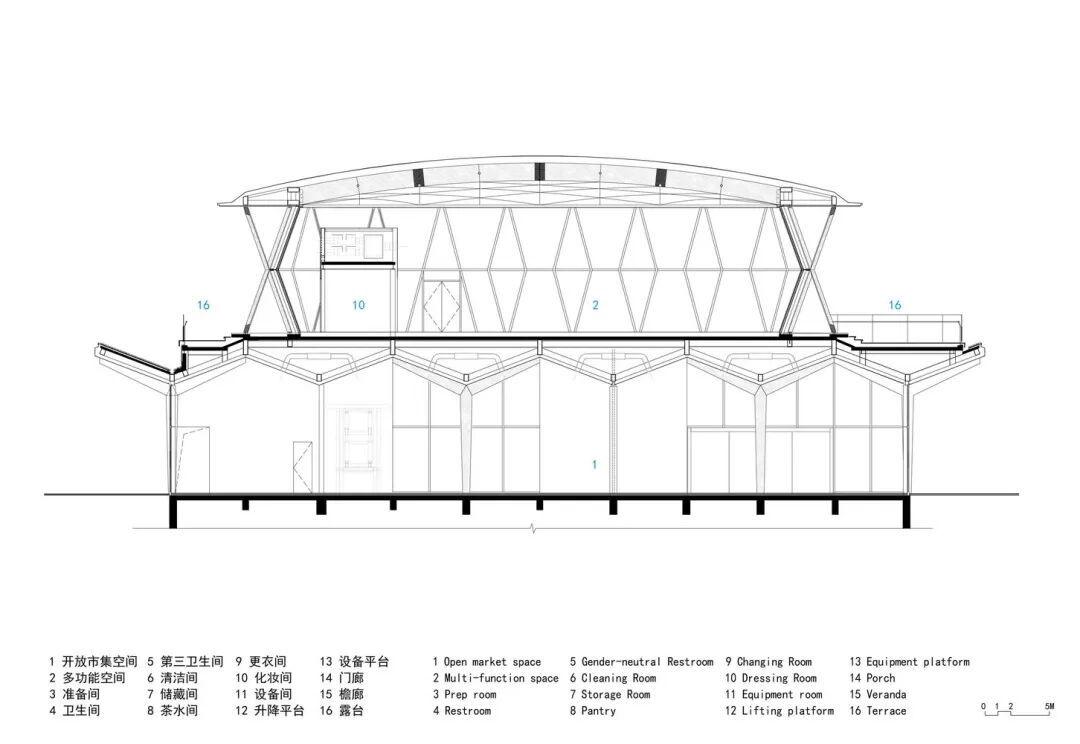

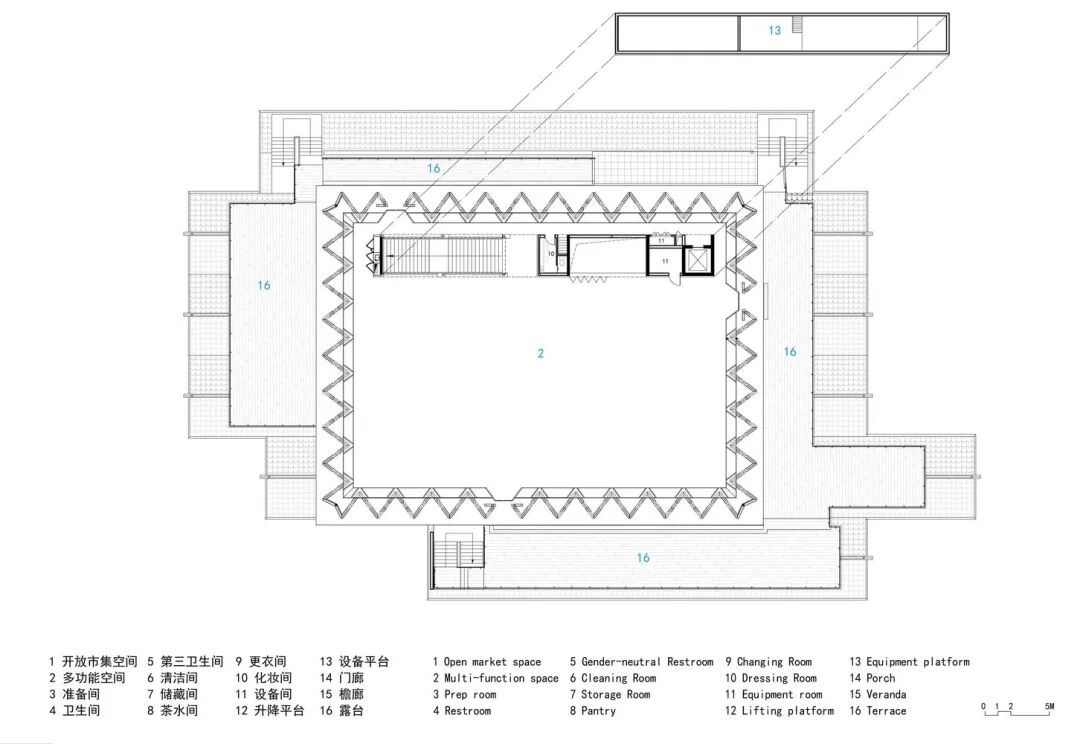

项目图纸
