吊顶和幕墙收口节点图，该怎么画？
文字内容呈现
吊顶和幕墙收口节点图，该怎么画？

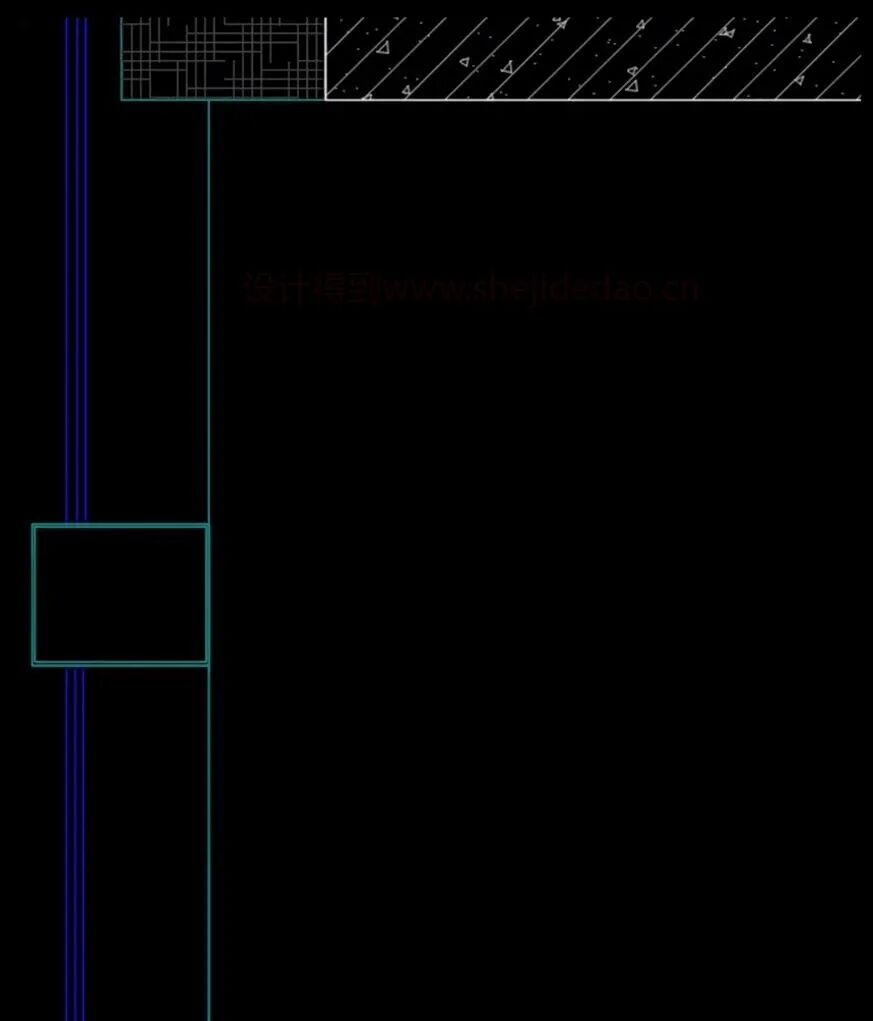

↓↓↓ 先绘制建筑楼板和幕墙竖框 ↓↓↓

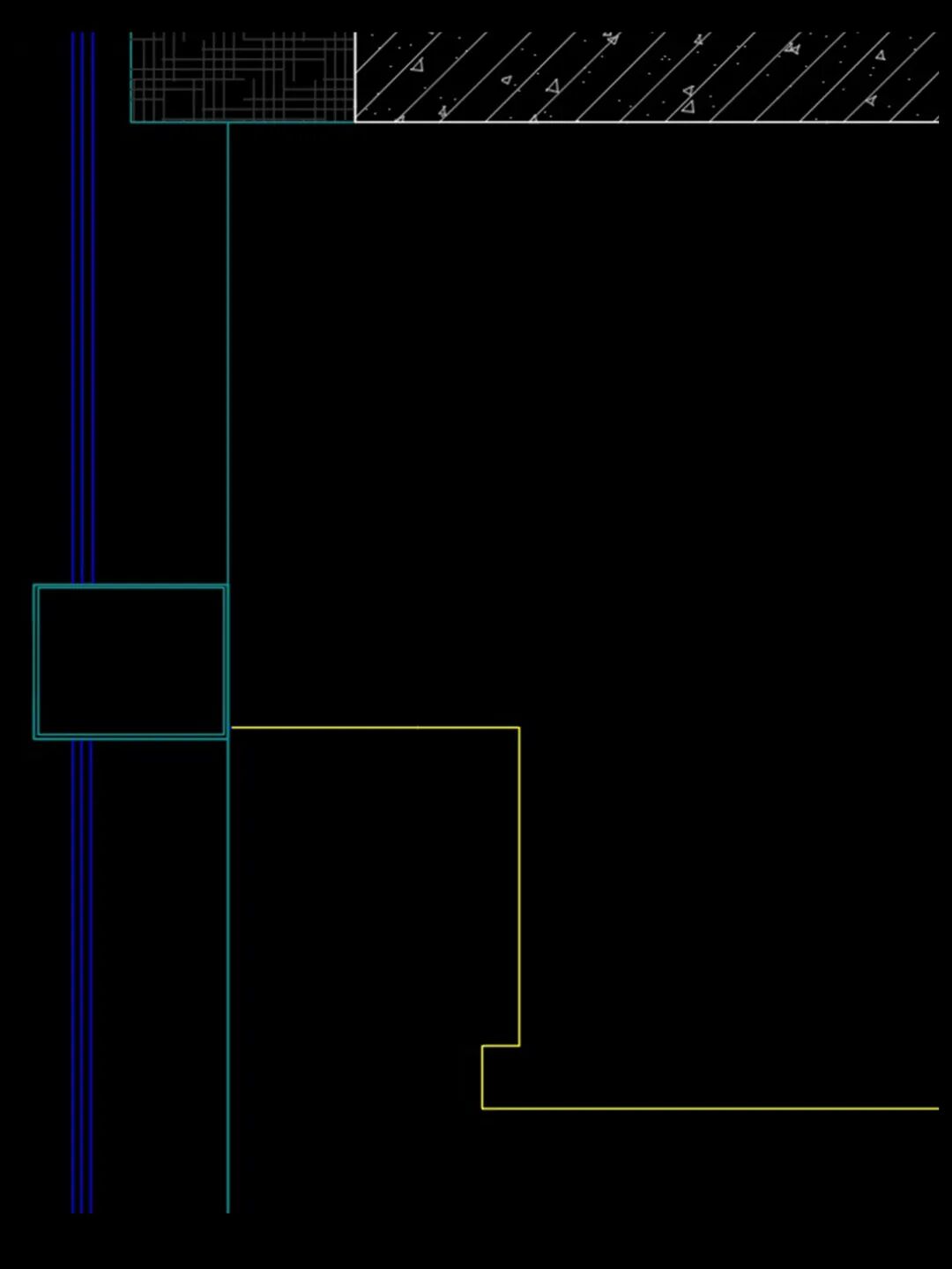

↓↓↓ 根据设计造型，确定完成面尺寸 ↓↓↓

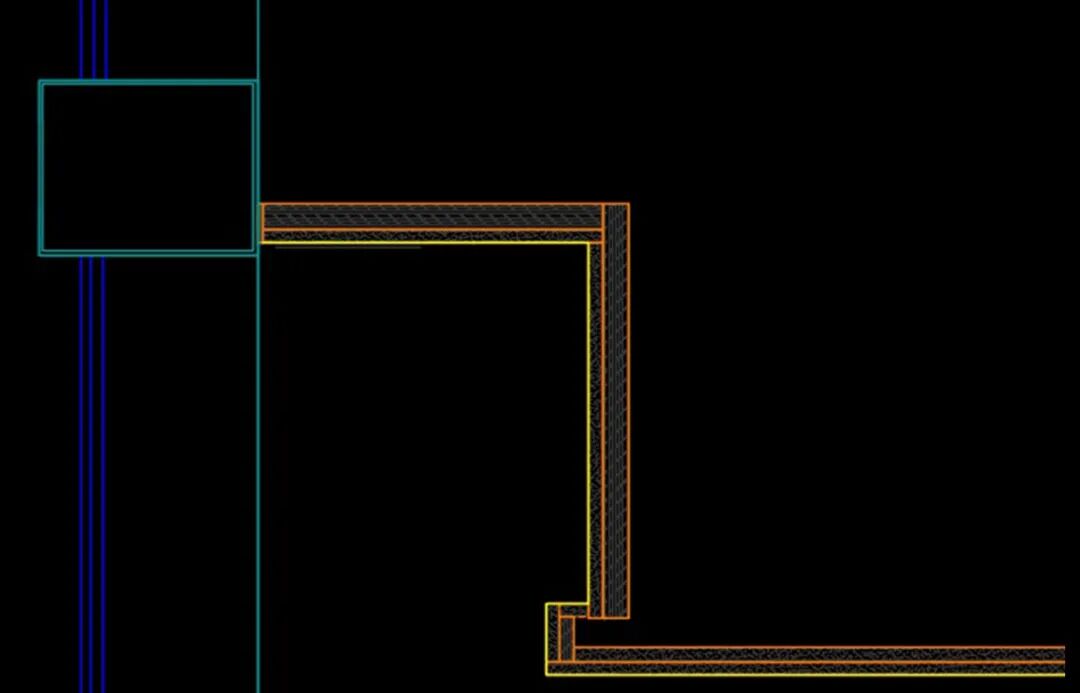

↓↓↓ 完成面移出，石膏板厚度 ↓↓↓
↓↓↓ 画出受力侧板 ↓↓↓

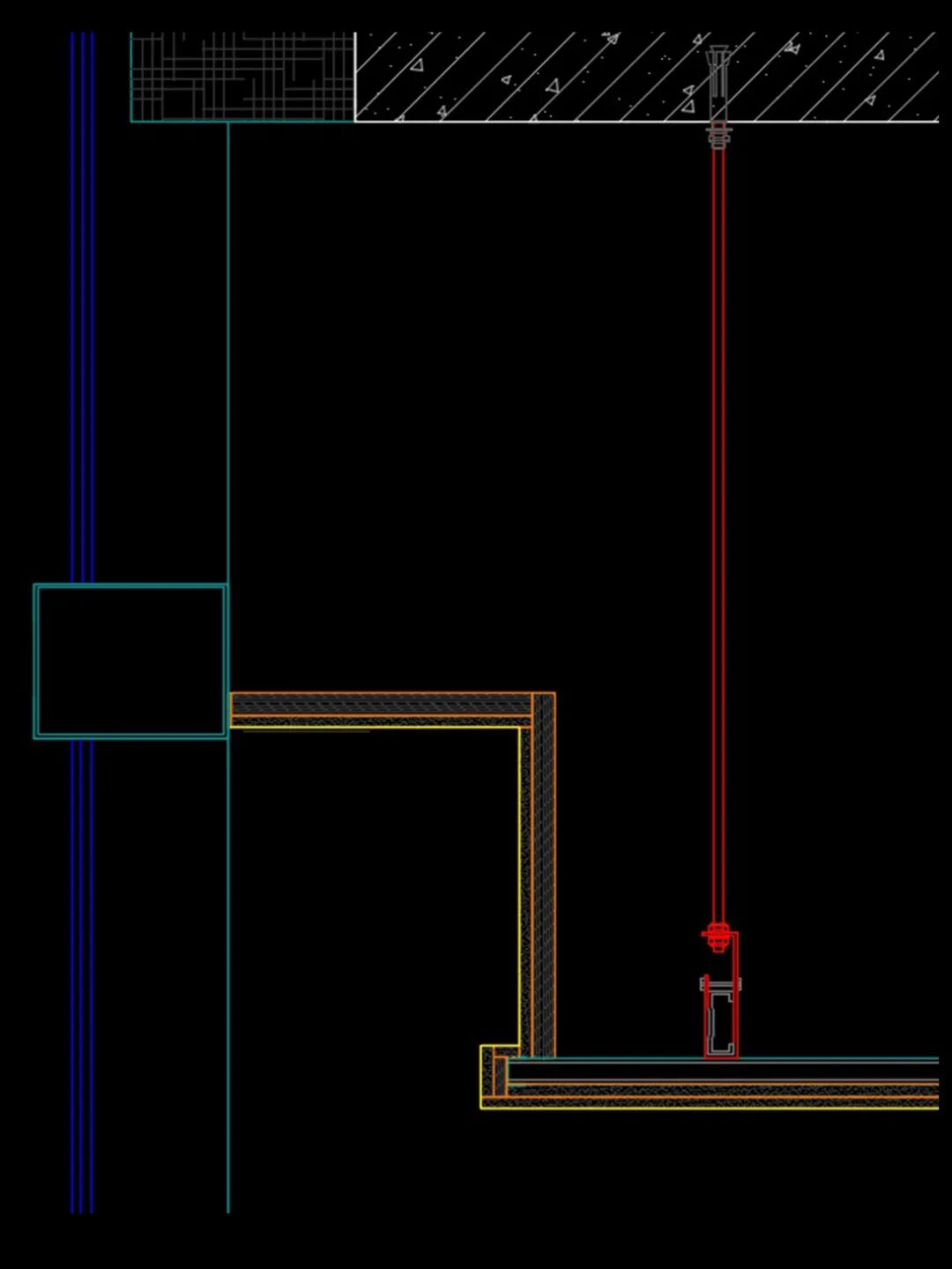

↓↓↓ 上吊杆和龙骨 ↓↓↓

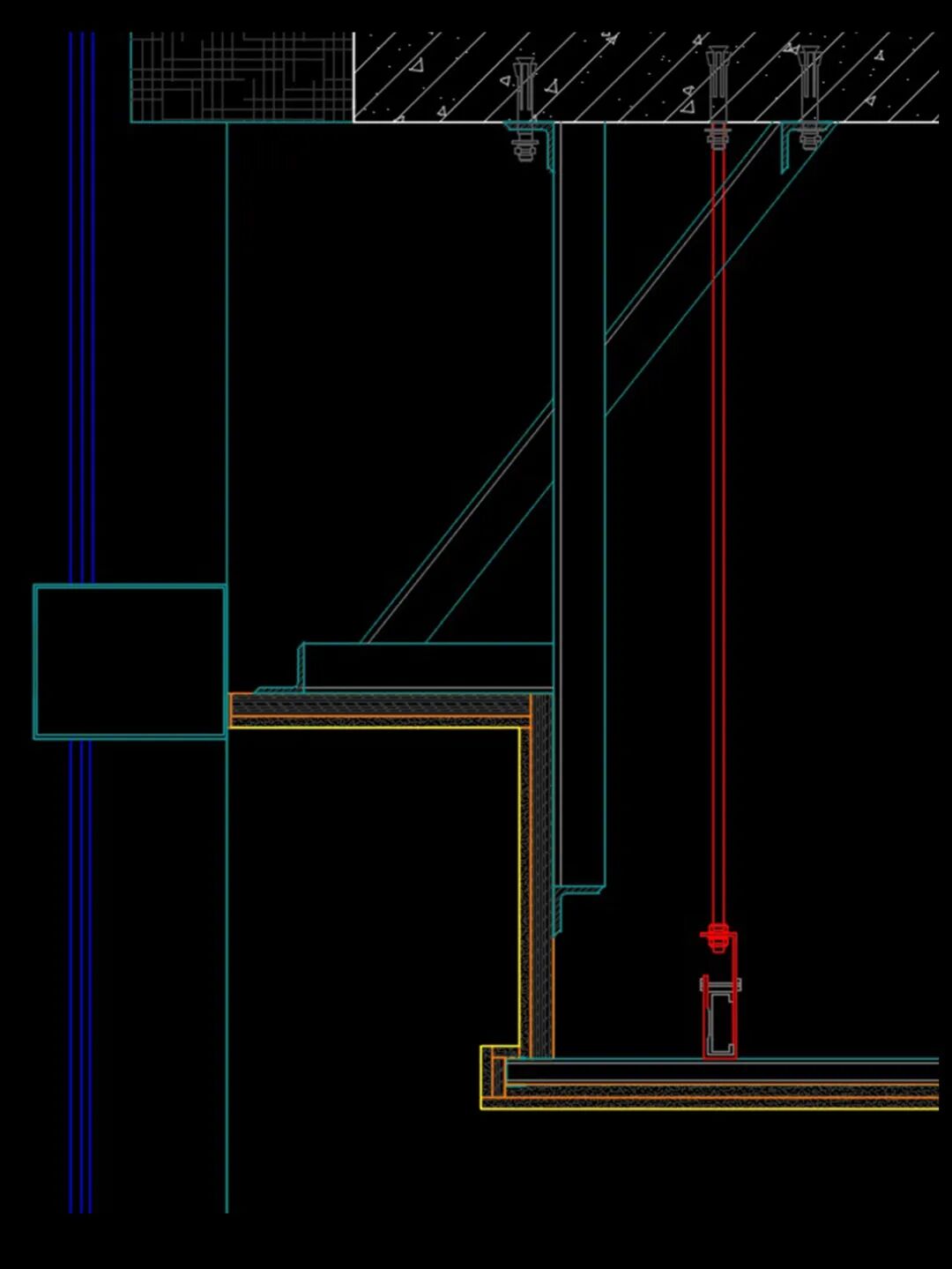

↓↓↓ 绘制钢架和反支撑，固定受力板 ↓↓↓

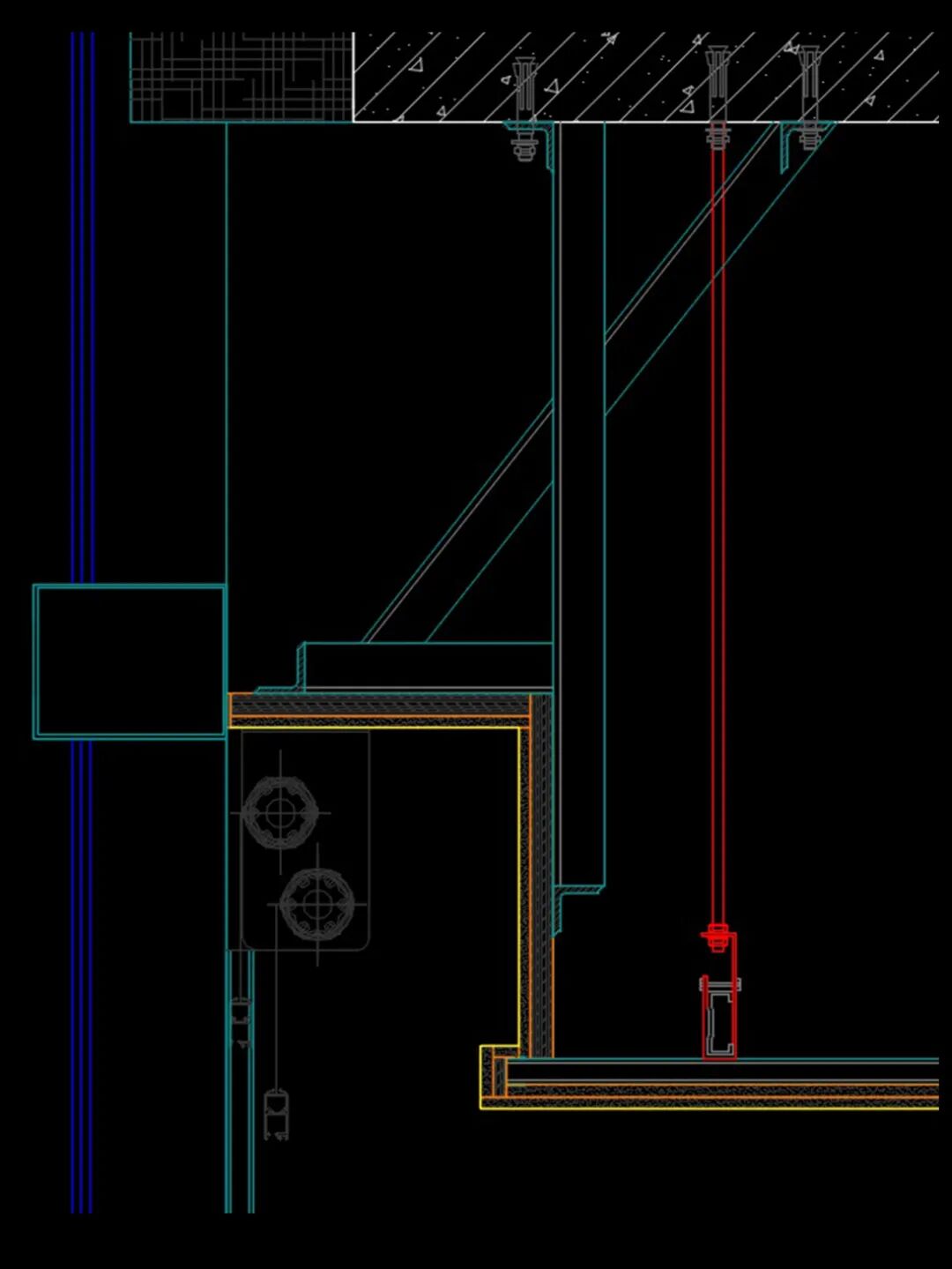

↓↓↓ 调入卷帘模板，卷帘遮光槽 ↓↓↓

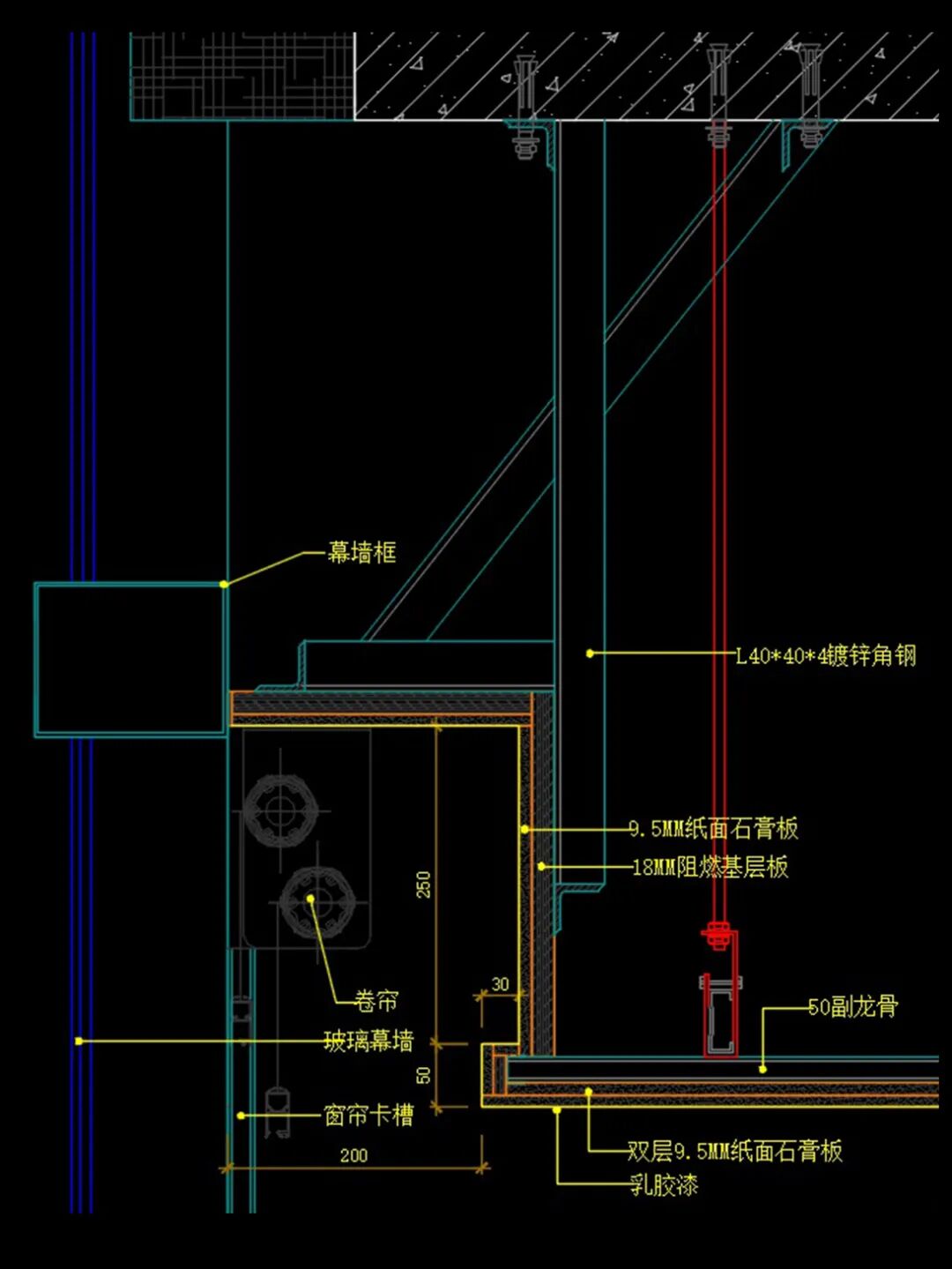

↓↓↓ 标注节点尺寸和材质 ↓↓↓
好了，今天的分享就到这里了，你学会了吗？
