DJI Sky City
大疆天空之城
「建筑是价值观的体现。」
—— 诺曼·福斯特
©️SFAP
该建筑将高新技术元素融入建筑，用极具未来感的“机械美”，高技派手法与大疆文化的融合与碰撞，向外人表述着无人机巨头对未来的宣誓。
建筑设计
ARCHITECTURAL DESIGN
福斯特建筑事务所创始人和执行主席诺曼·福斯特勋爵表示：“无人机技术是前沿科技的代表，它正在改变着我们和这个世界互动的方式。我一直以来都非常喜欢大疆的产品，也很高兴能和大疆一起打造他们位于深圳的新总部，相信未来将会有更多的创意在这里诞生。”
对比方案与实景，天空之城可谓是完美还原了效果图。然而其实在确定这稿之前，天空之城已经经历过大浪淘沙般数百种方案的迭代。
DJI大疆天空之城效果图过程稿△

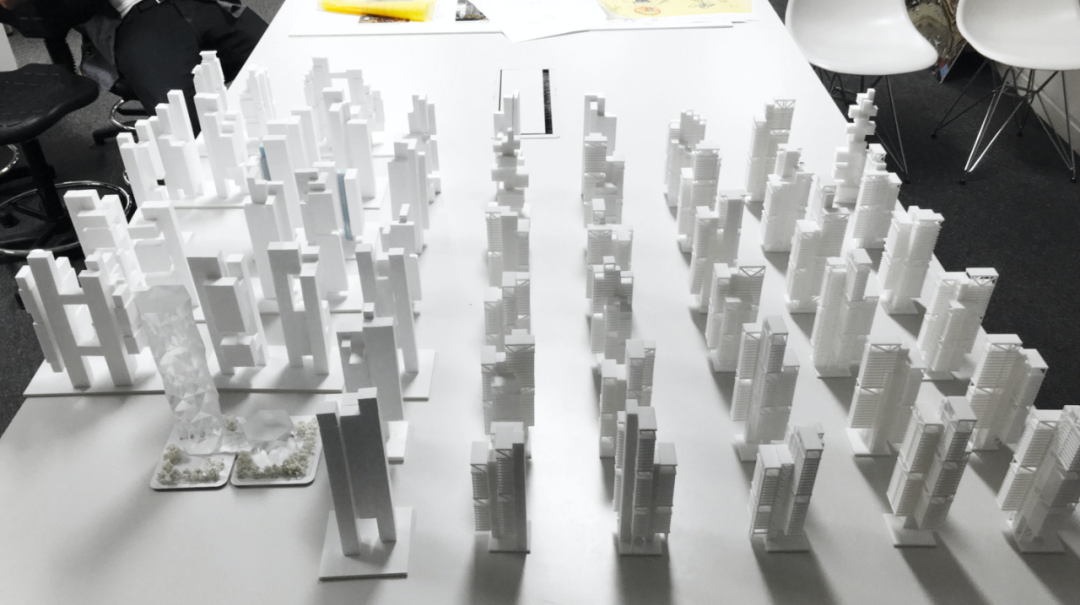

福斯特事务所方案模型汇总△

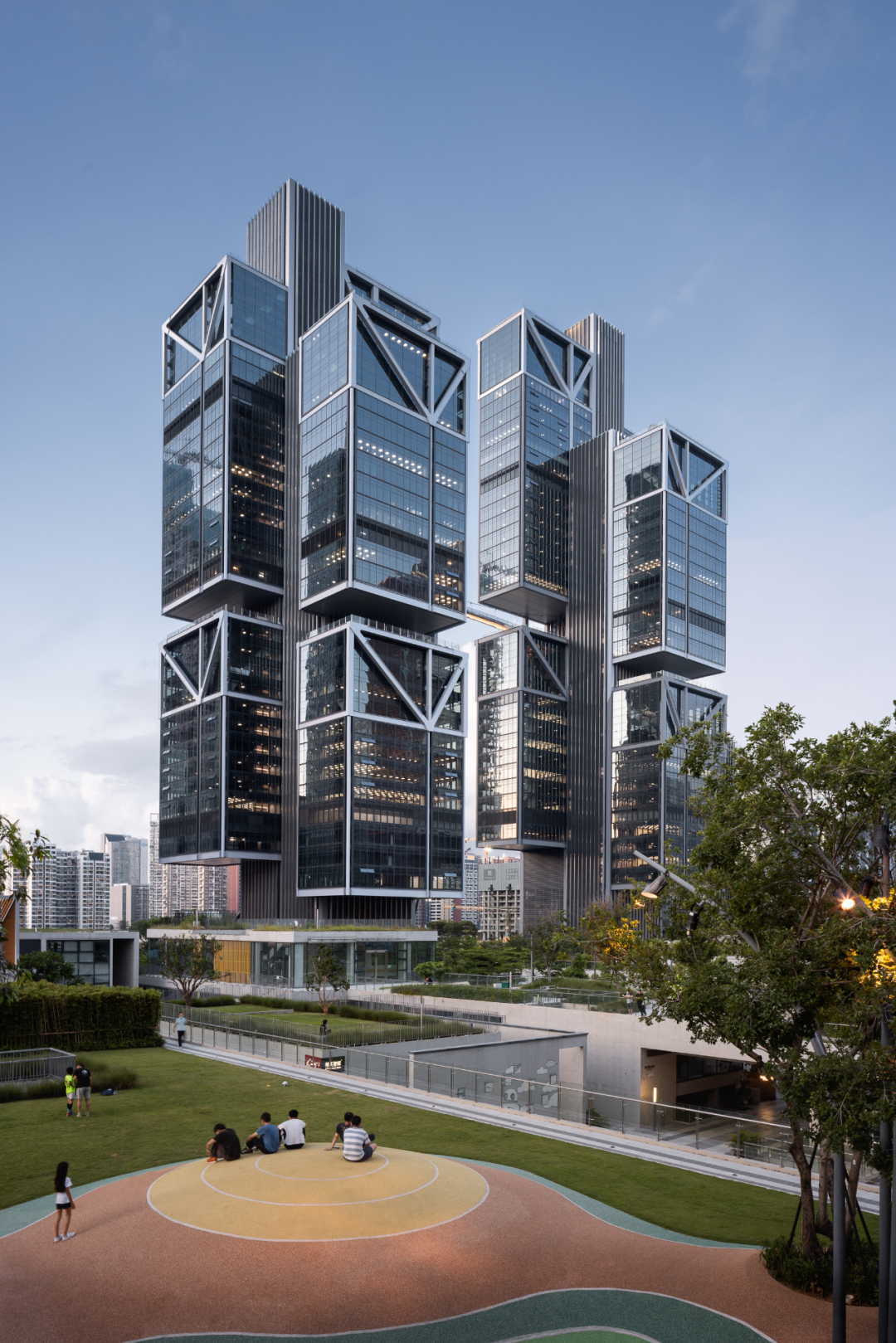

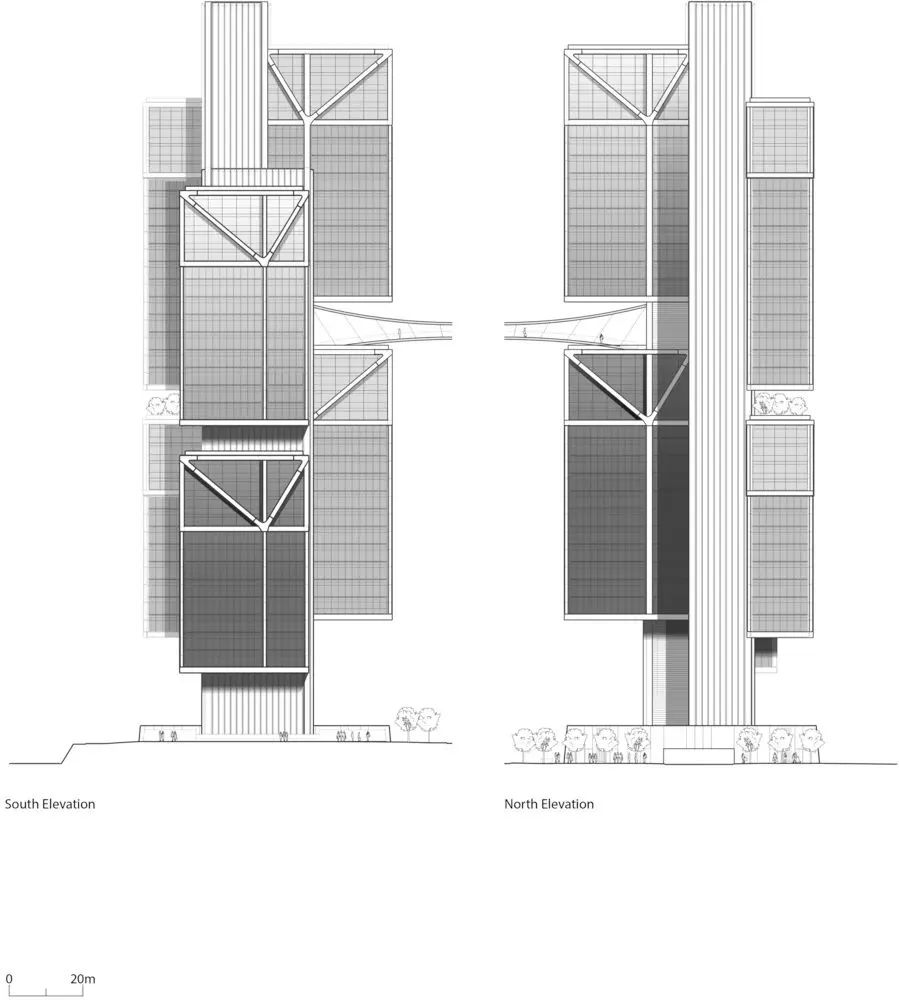

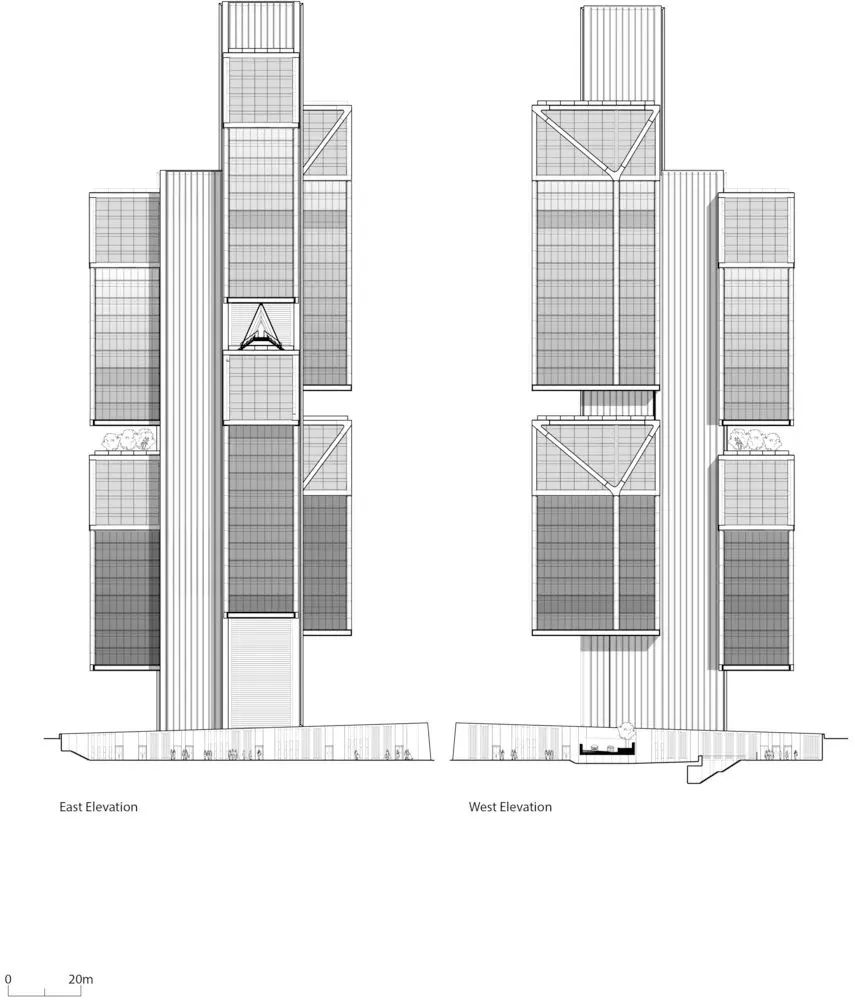

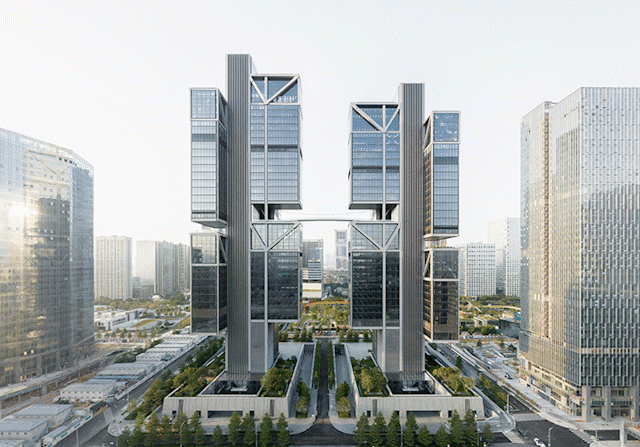

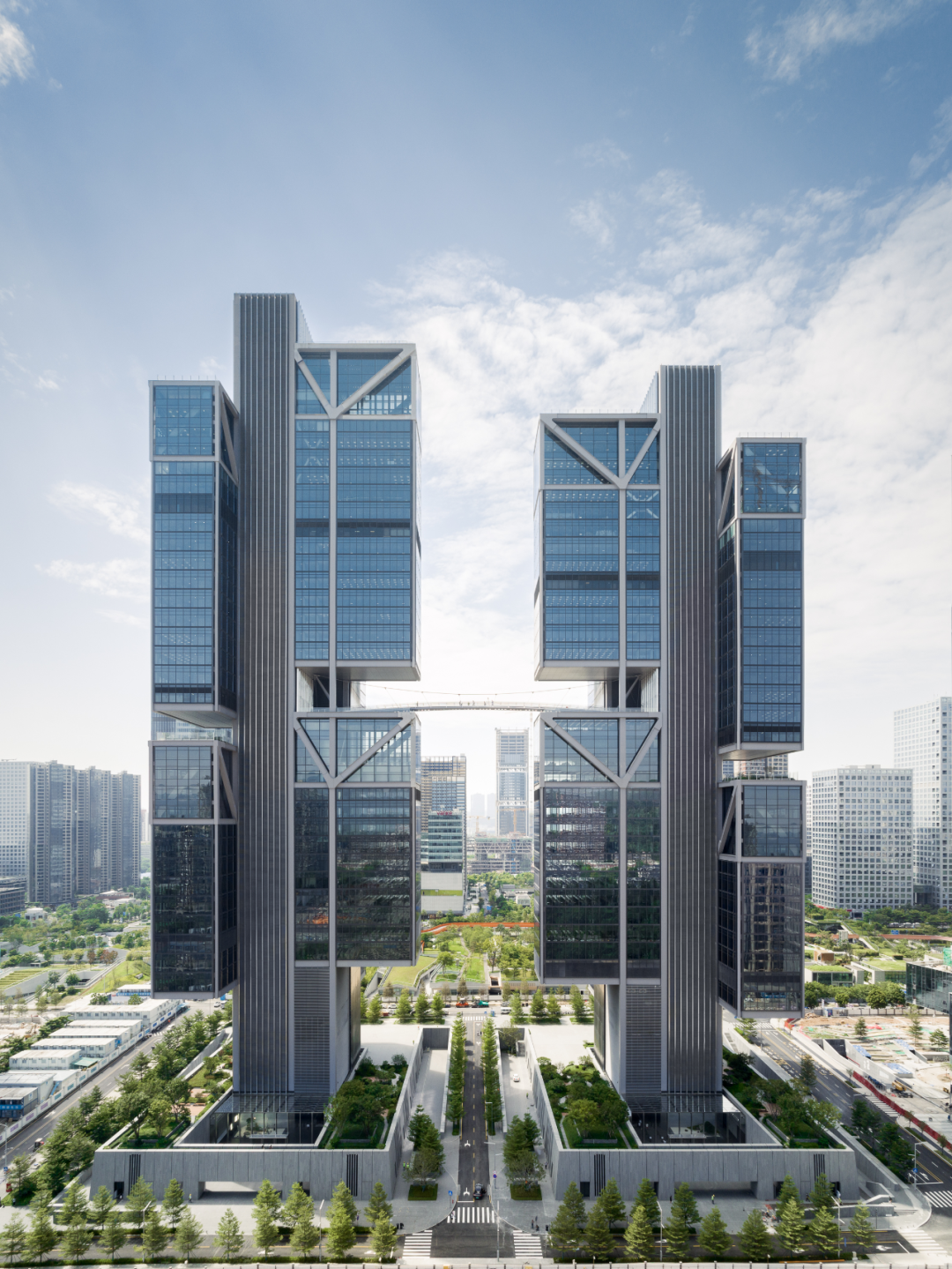

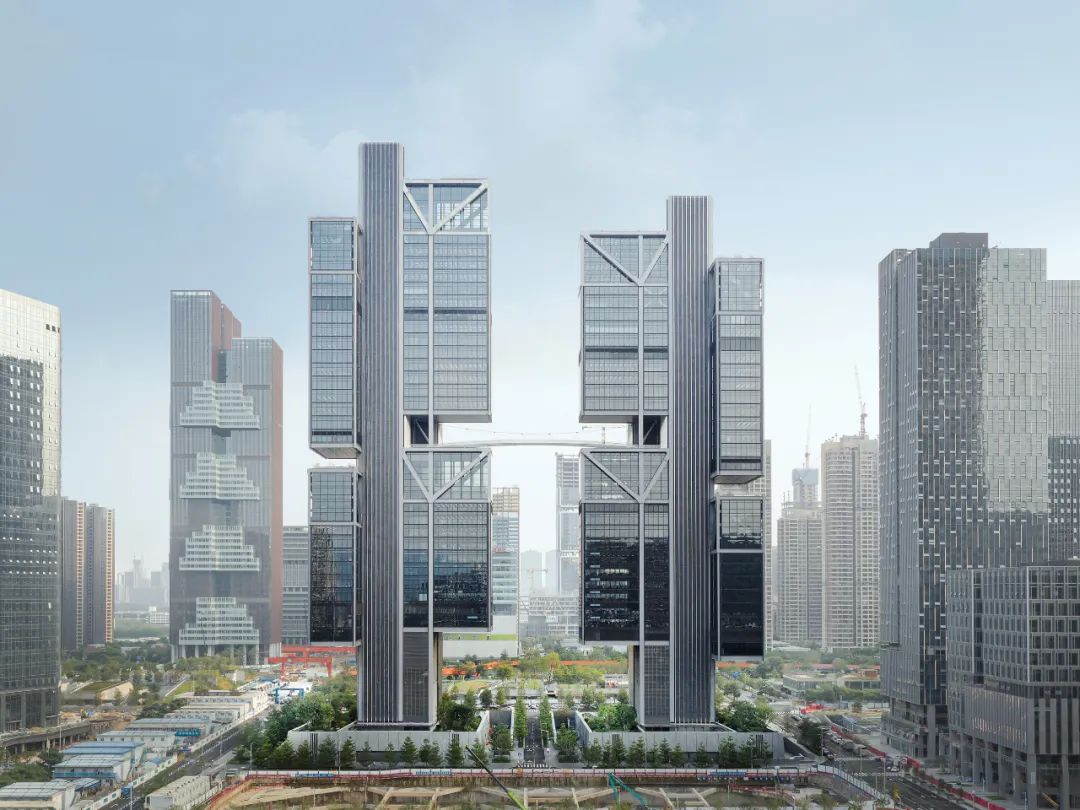

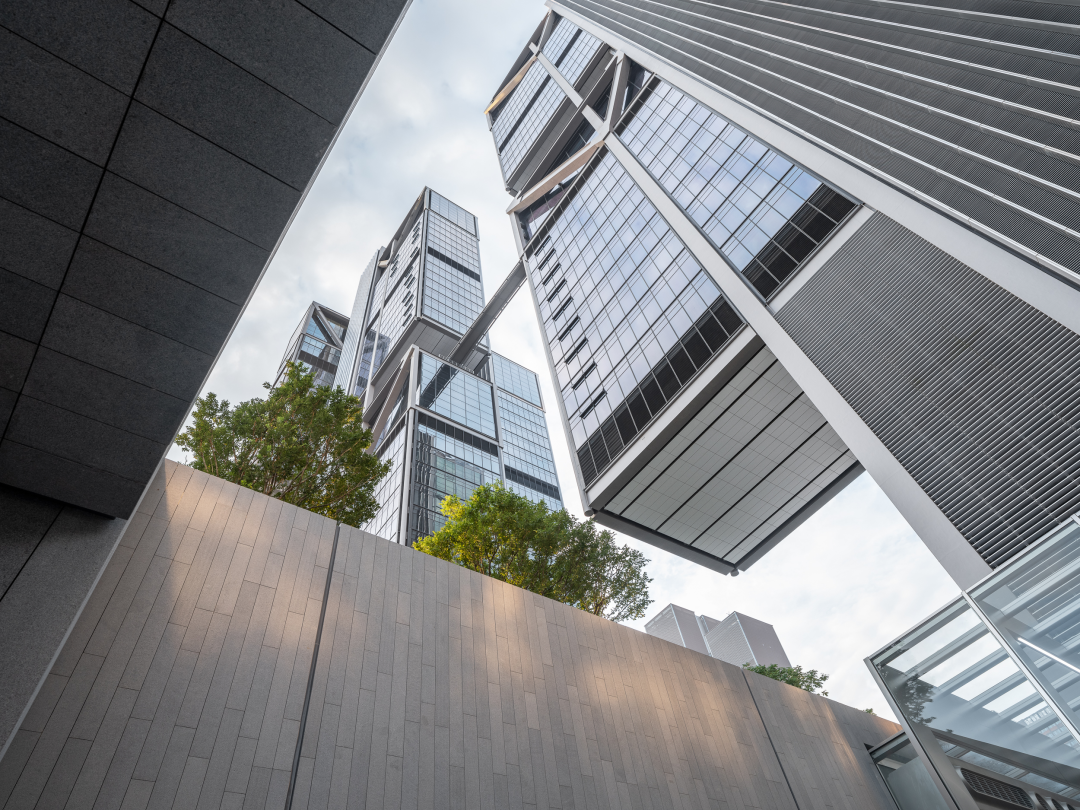

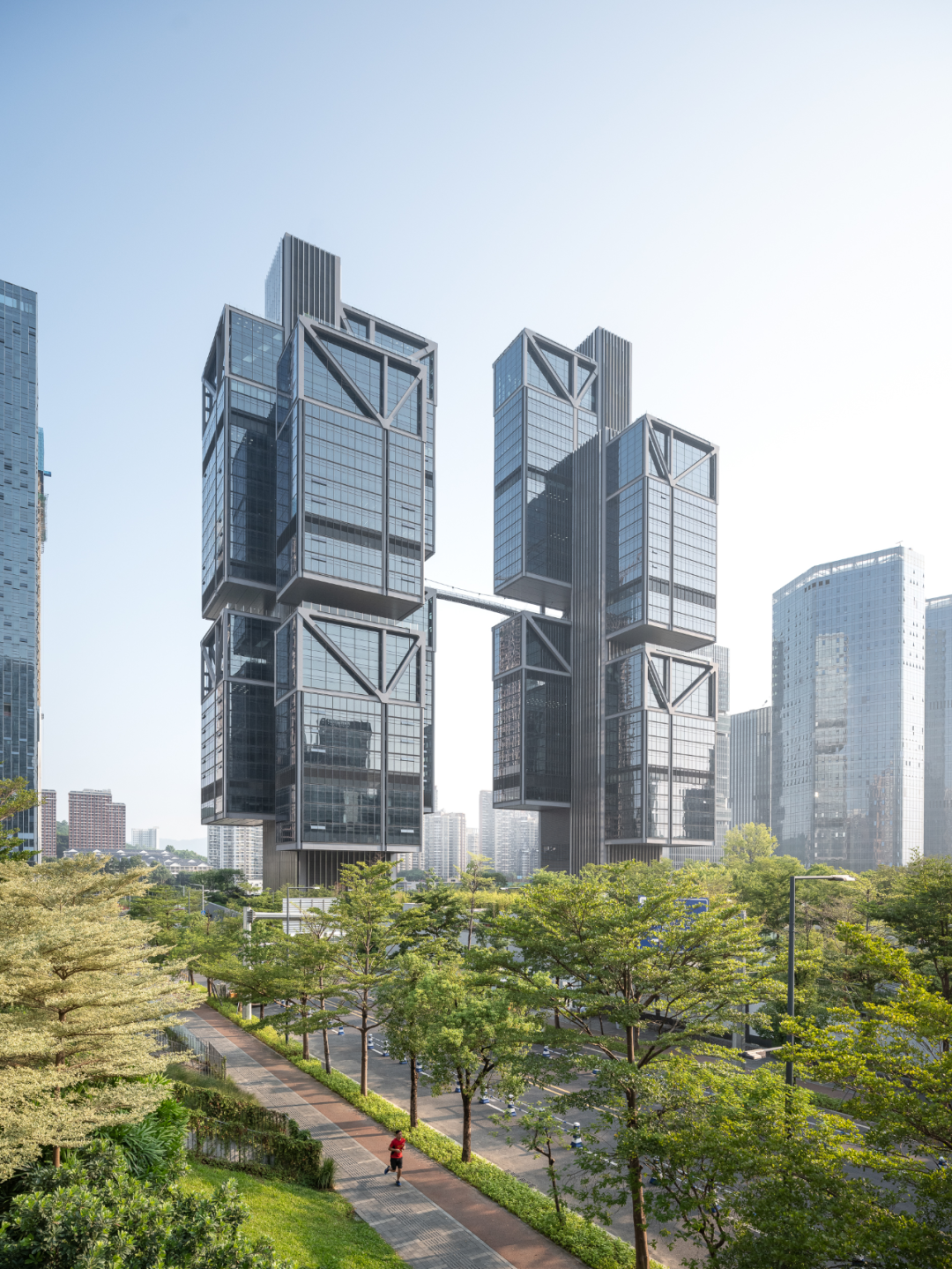

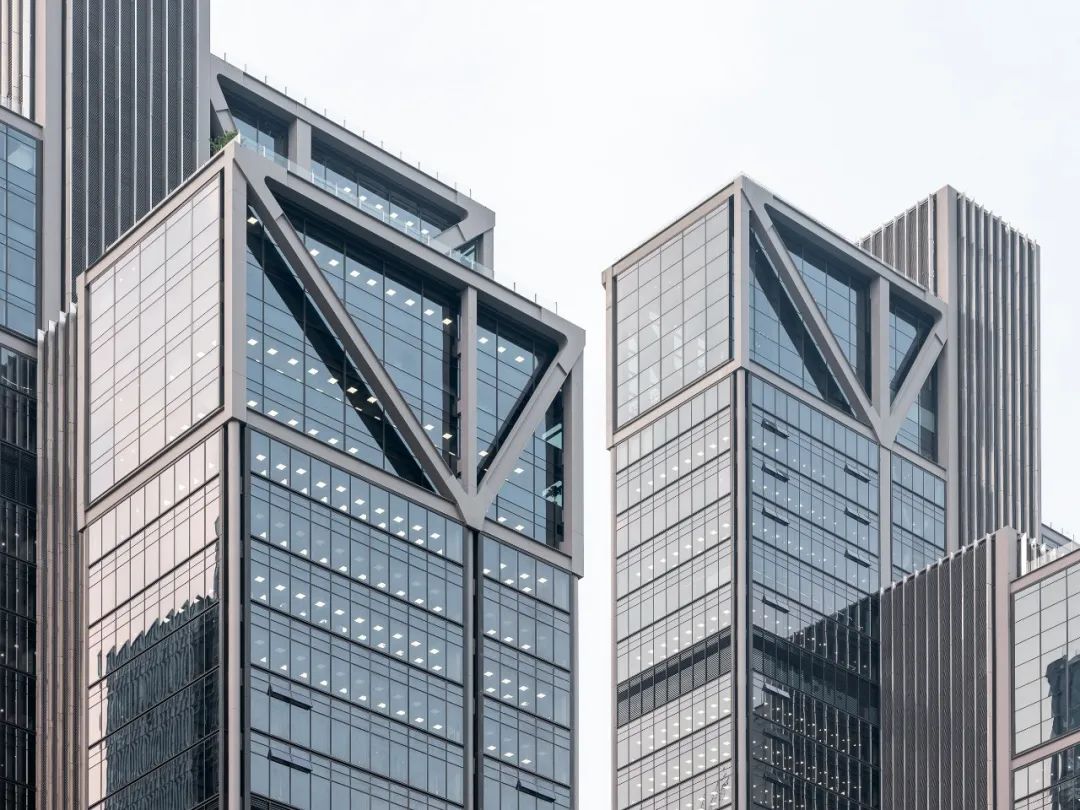

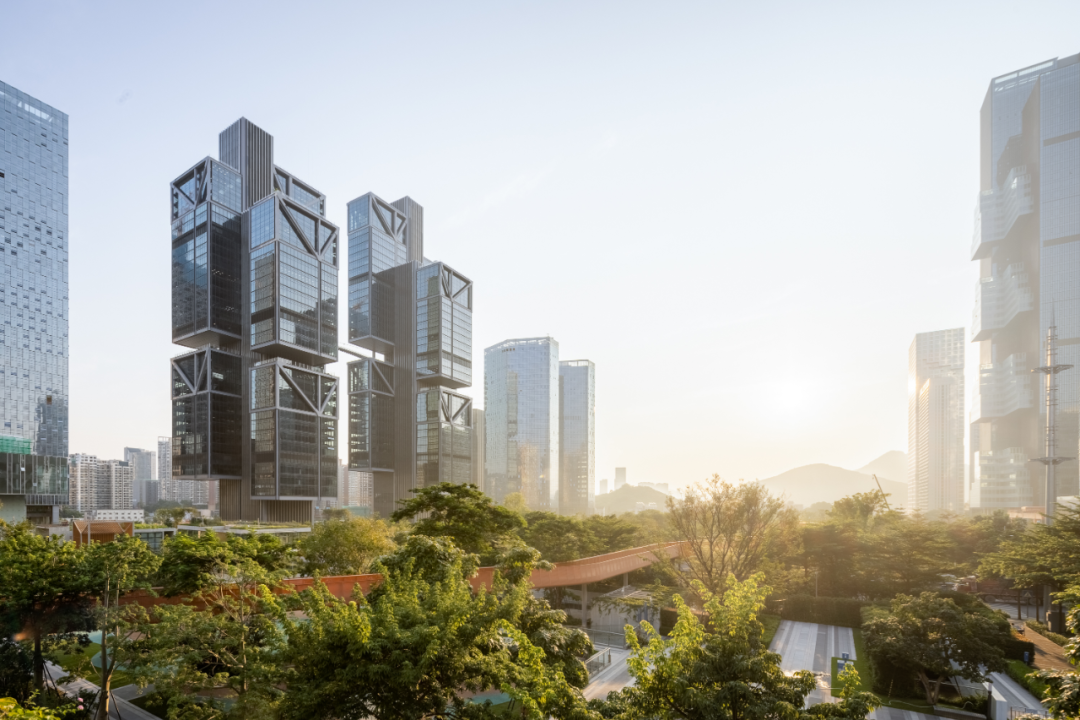

大疆天空之城由东、西两栋超高层塔楼组成（西塔40层，东塔44层），高度超过 200 米。每栋塔楼各有六个巨大的“玻璃体块”，依托核心筒，错落有致地悬挂在延伸出来钢结构上。
©️田方方

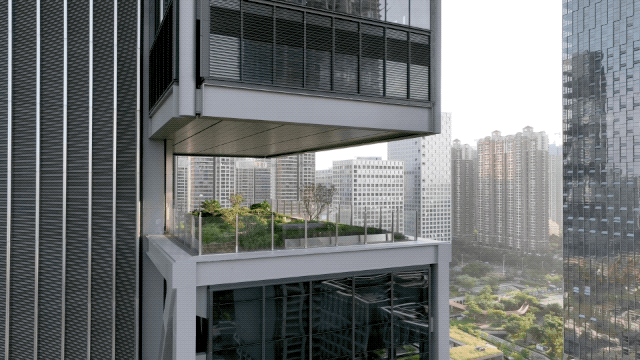

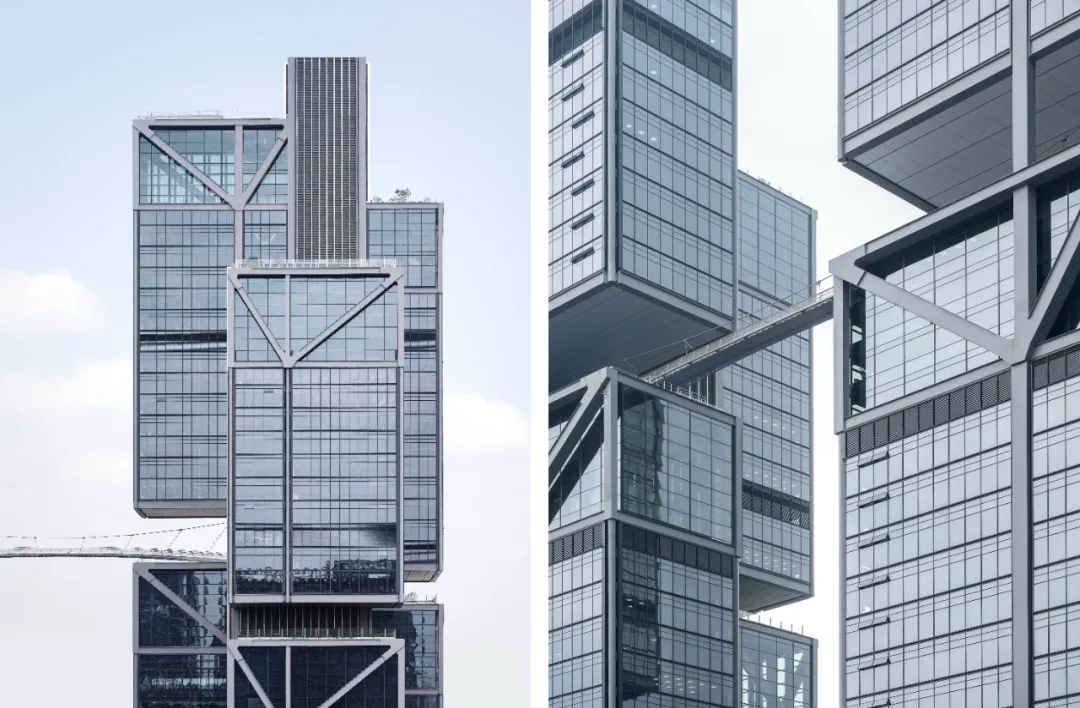

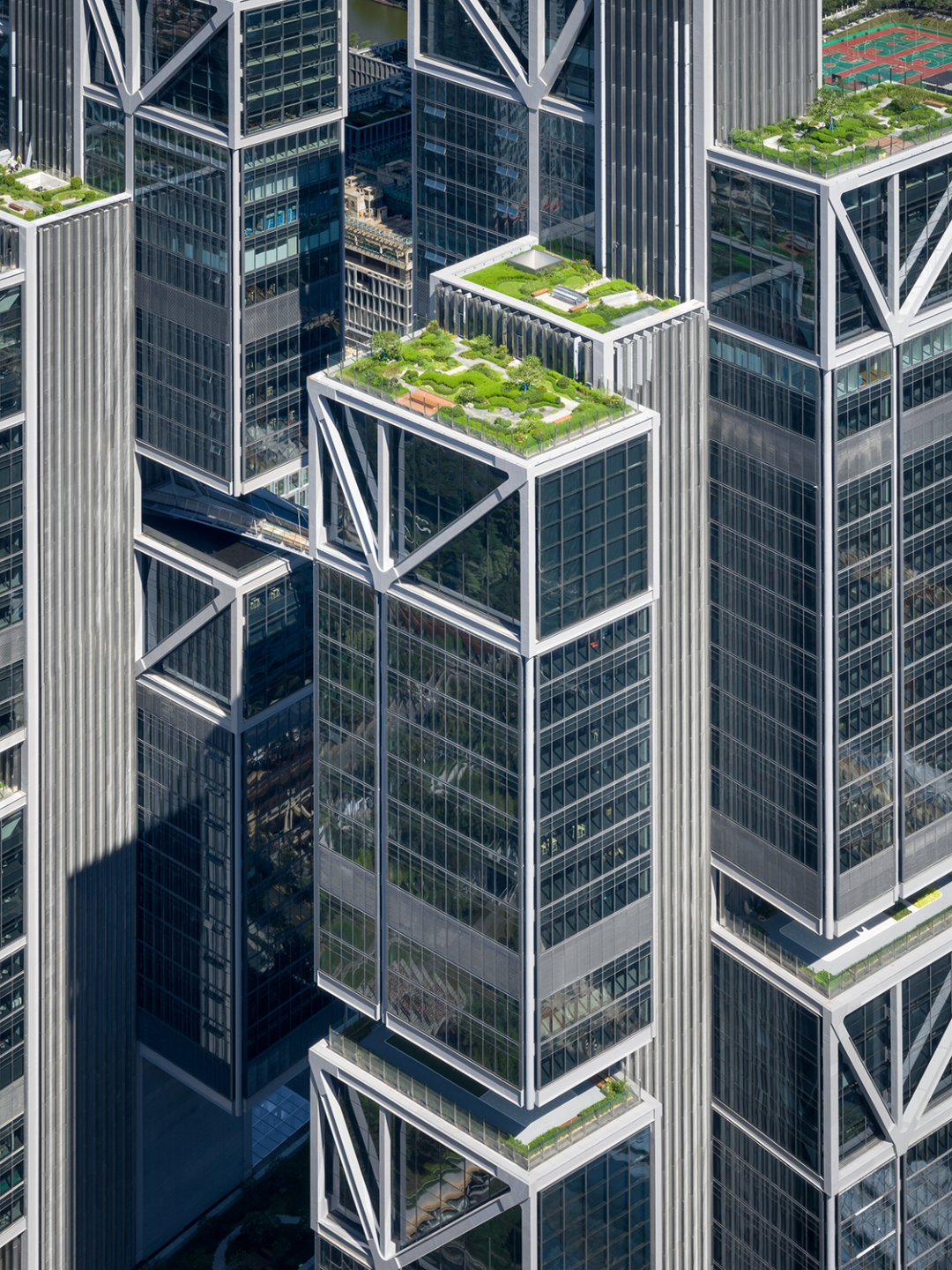

如果说塔楼像树一样向上延展，那这“玻璃体块”便如同树叶般依附在枝干上。东西两塔合计十二个“玻璃体块”参差不一，成就了独特的“非对称大悬挑”钢结构体系。
©️田方方
©️SFAP

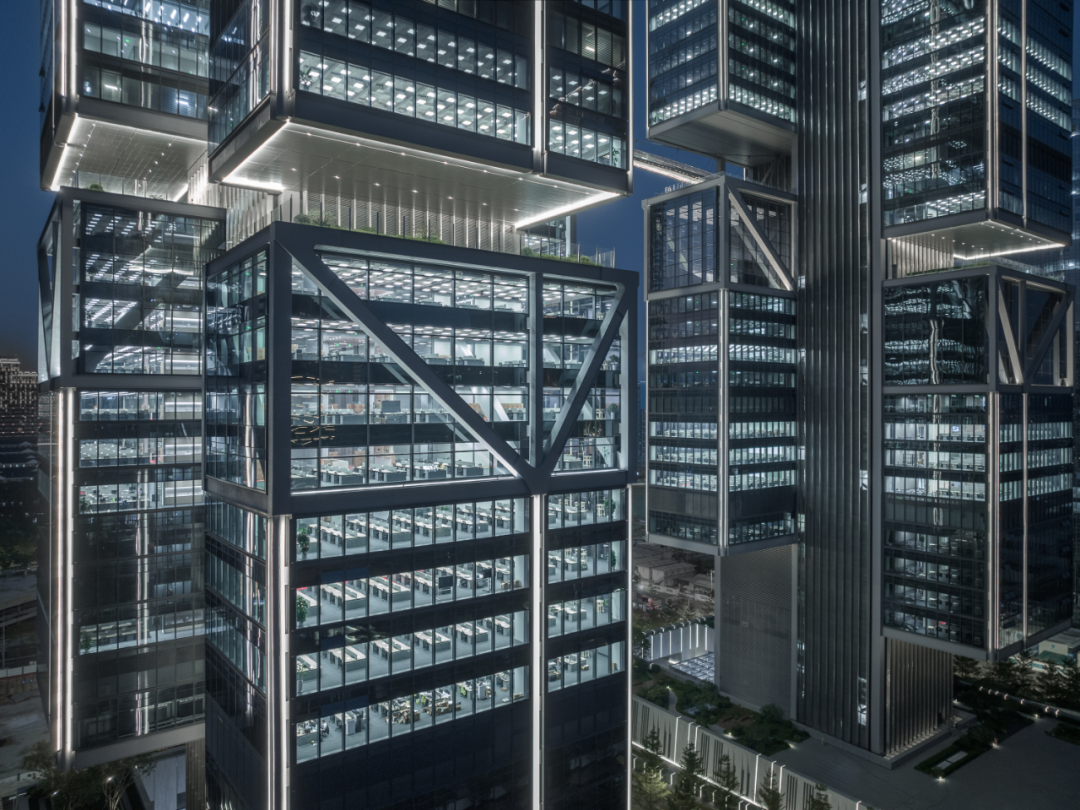

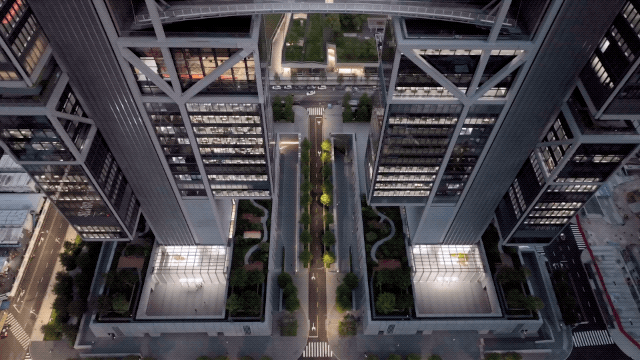

夜晚，建筑的泛光设计强化了建筑的结构，将简洁的美感展现地淋漓尽致。
©️SFAP
©️田方方

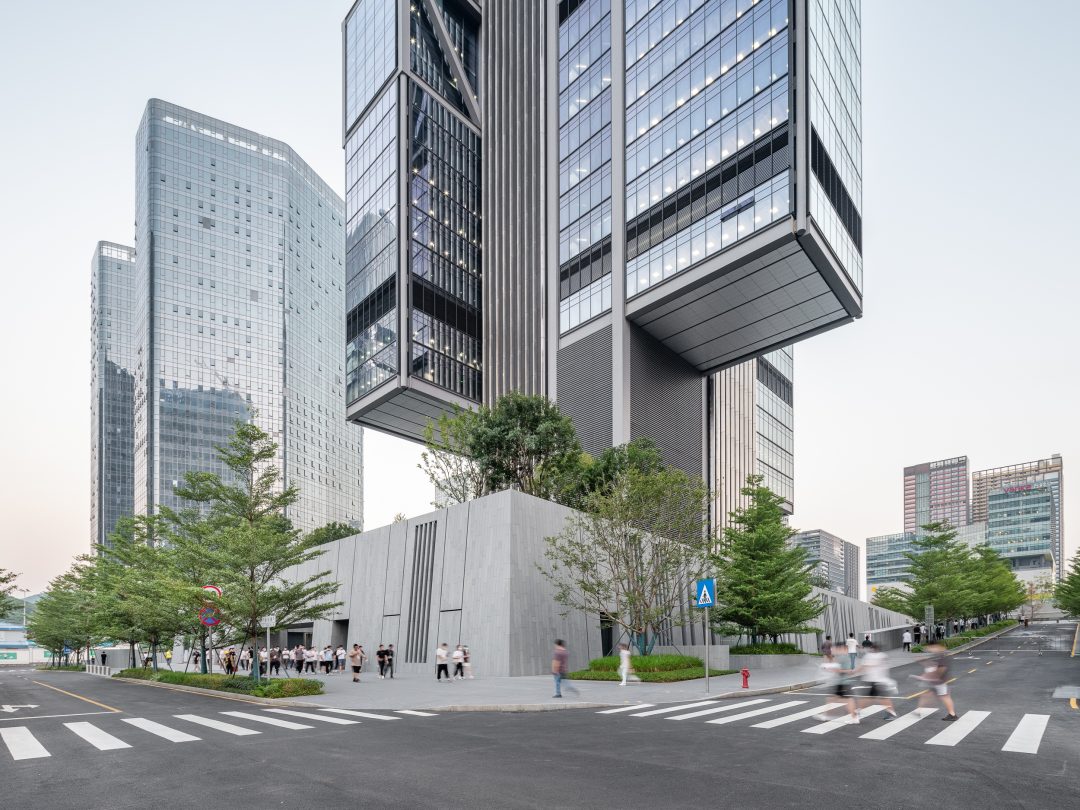

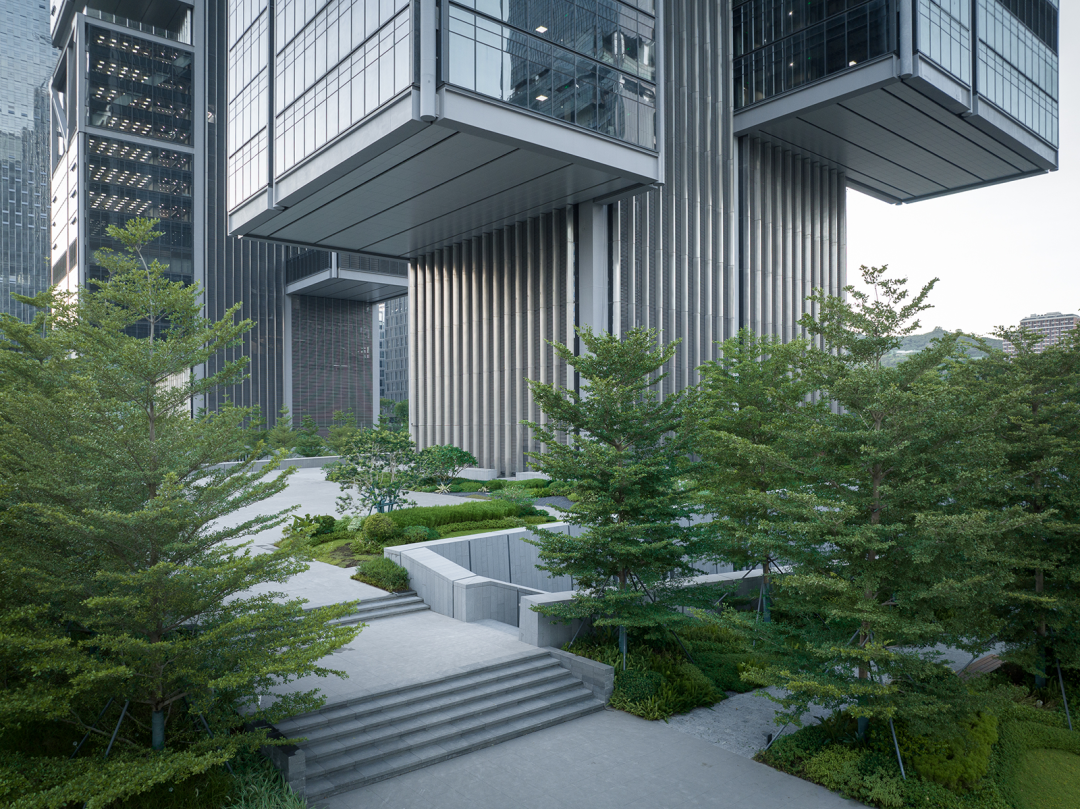

景观绿化空间延伸至地块外，为市民和员工提供更多绿色休闲空间，让建筑真正能够融入城市生活。
# 裙房的极致细节
在底层裙房的材质选择上最早也考虑过用超高性能混凝土（UHPC），可是经过实样的对比，天然石材有着更成熟的工艺和更稳定的耐候性。

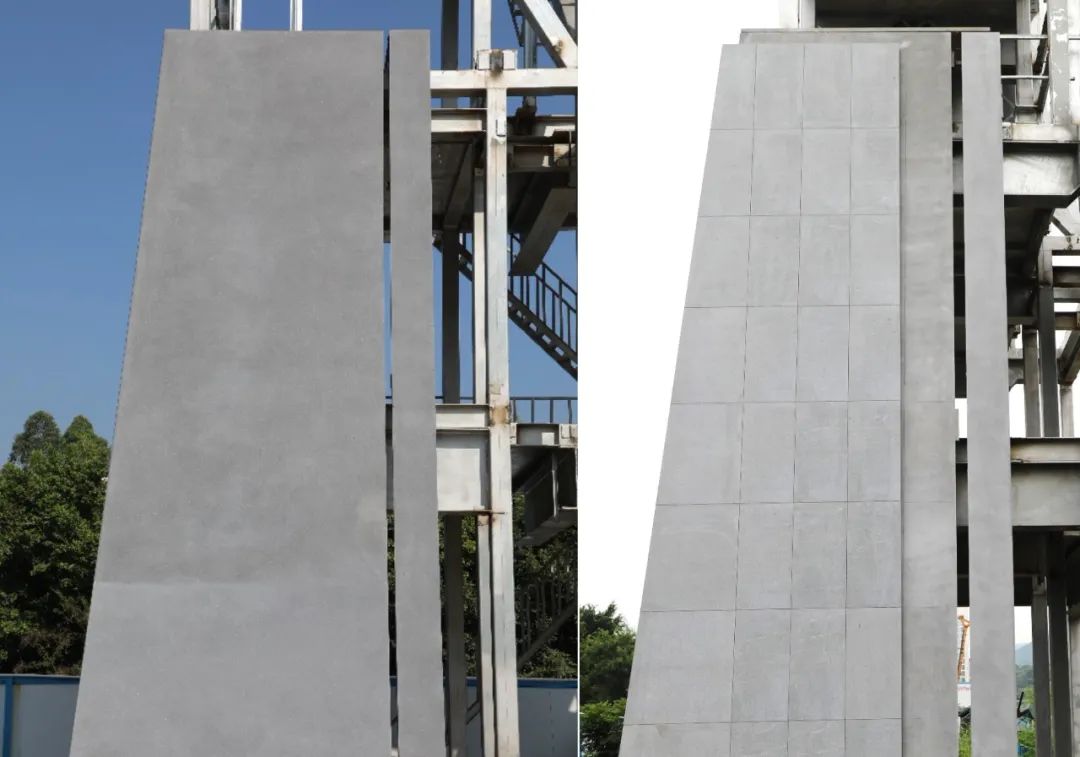

裙房材质对比图（左侧为UHPC，右侧为石材）△
确定为石材后，又通过不同规格的构件沿着形式逻辑和结构有条不紊地展开，形成自然有序而又极其精致的分缝，带来了韵律的美和深度的层次，营造一种自然肌理感。

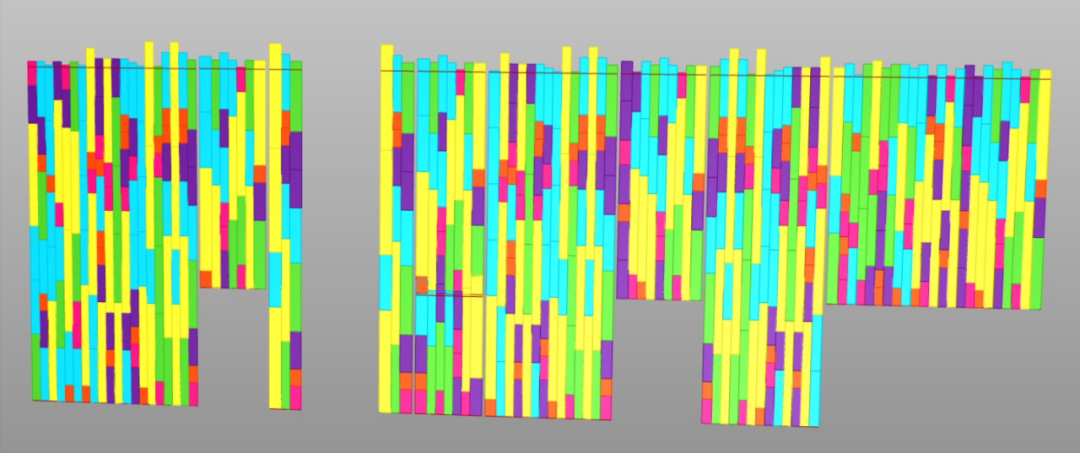

石材排版方案图△

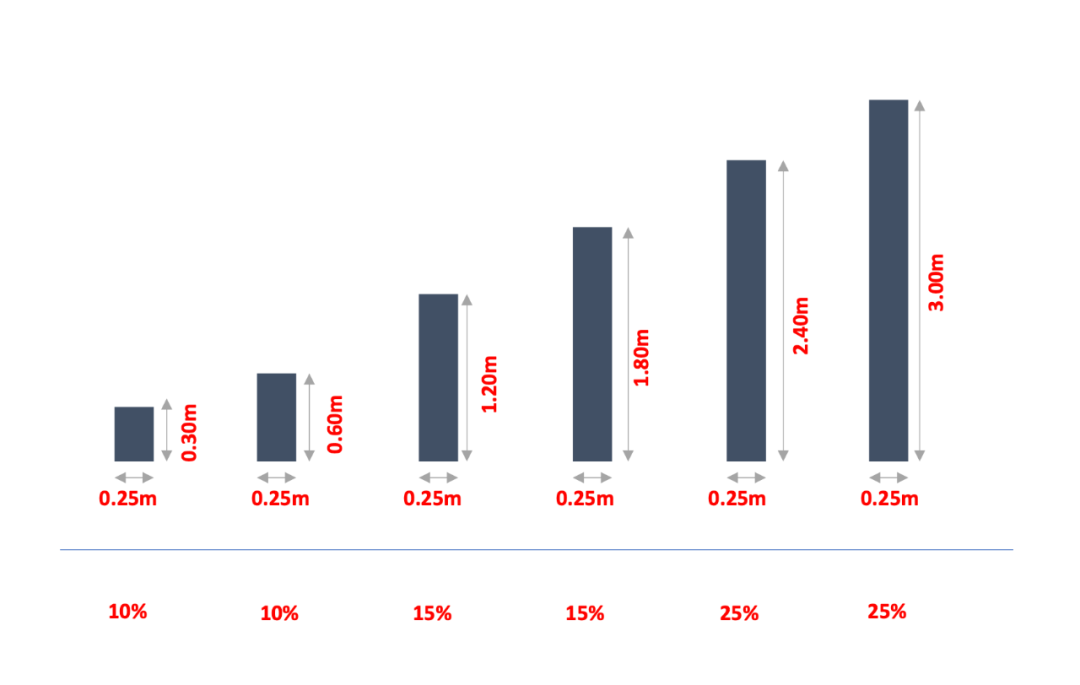

不同尺寸规格的占比▽

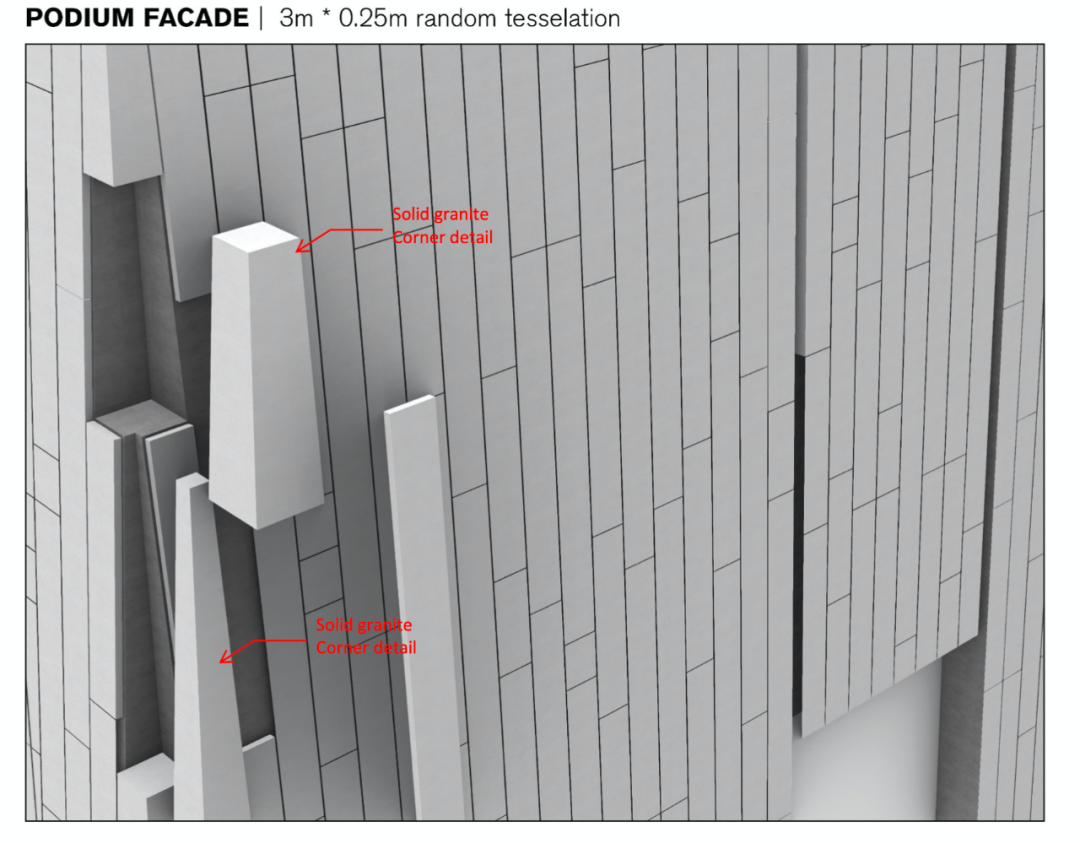

转角处没有采用常规的阳角做法「板材与板材的拼接」，而是用一块实料，这样设计不仅坚固耐用，也更能保证转角处的平整度▽

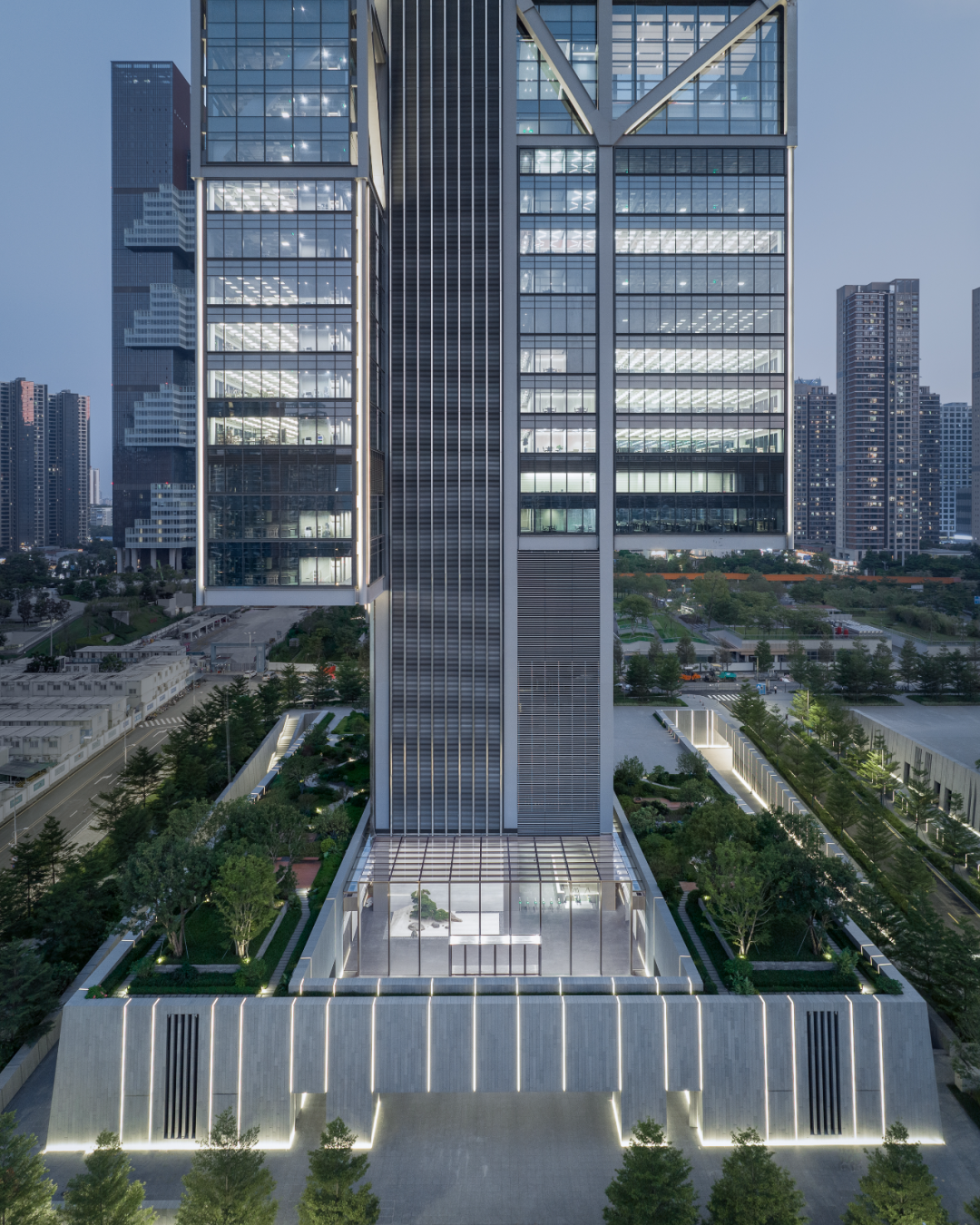

石材墙面上嵌入线性灯。夜晚随着灯光亮起，建筑如同蓄势迸发的灵感，激发着每位来访者的潜力。
结构设计
万丈高楼平地起，作为全球首例高度超过 200 米的非对称悬挂钢结构超高层建筑，集办公、研发、测试及城市公共设施于一体，大疆天空之城属实经历了许多关于结构设计的挑战。
©️田方方
建筑最大的难度挑战就是如何将办公区域“稳固的附着”在落地的核心筒上。每个塔楼上悬挂的6个功能体块极大增加了核心筒的“压力”，不仅需要承担的重量增加了，抗震和抗风的需求也增加了。
©️SFAP
奥雅纳副董事、总工程师林海为我们介绍了结构设计的要点。首先，为落地的核心筒设计了一个强壮的支撑框架筒体;然后在每个附着的办公体块顶部设置了悬挂桁架盒子，这样功能区域的荷载一部分可以直接传递给核心筒，另一部分通过吊柱，由悬挂桁架传递给核心筒;于是天空之城大厦最后采用了带悬挂层的支撑框架筒结构体系作为整体的结构解决方案。

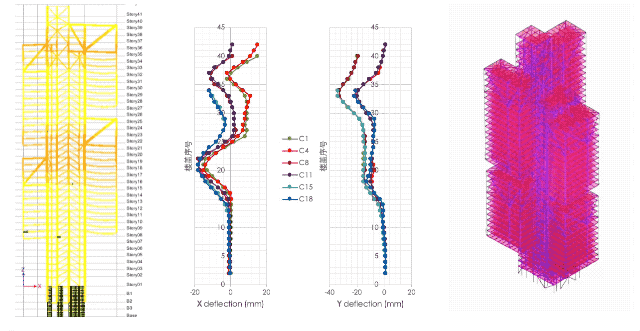

通过模型的计算分析模拟，确保传力的过程，结构的变形安全可控，且不能影响非结构构件，如电梯、幕墙、设备管线的正常使用需求。此外，还需要精确设计每一根的结构杆件、每块楼板，以确保安全性。
△计算分析和变形控制△@Arup
#外露的悬挂桁架

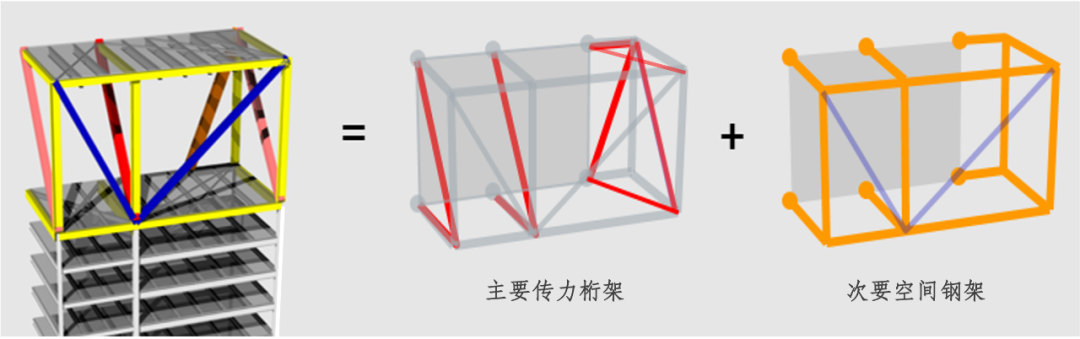

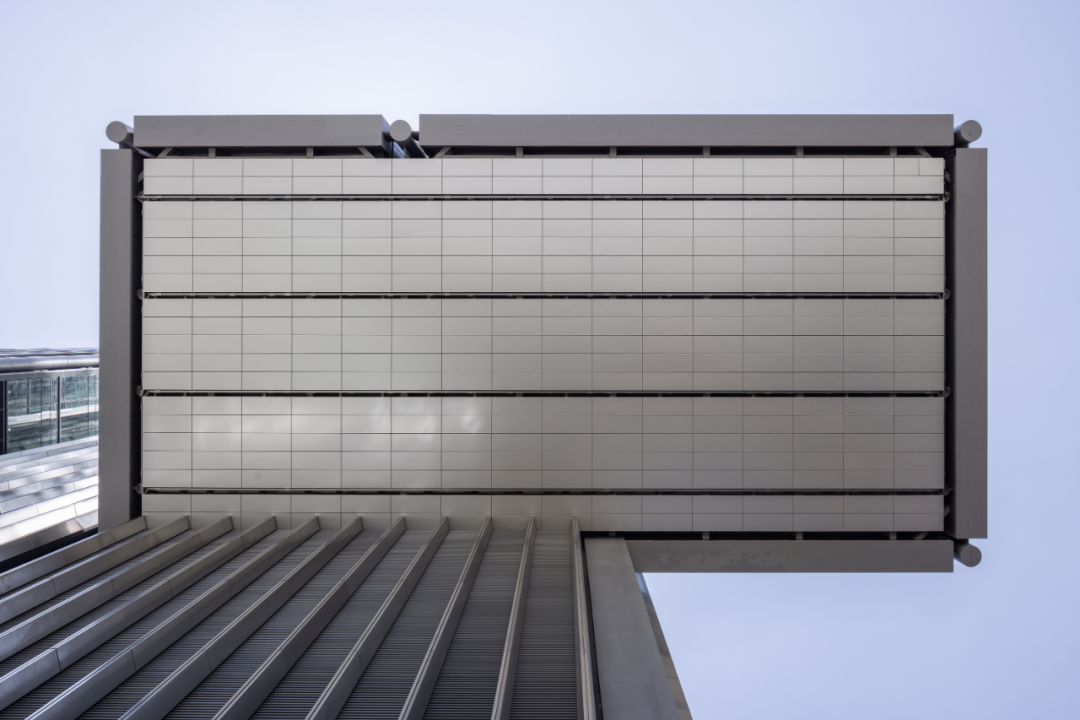

大疆天空之城是一座外露的钢结构建筑，悬挂体块顶部4层高外露的大桁架“悬挂盒子”采用了“主要传力桁架”+“次要空间钢架”的方式进行结构布置。通过深入研究整个盒子系统的结构安全富裕度，以及变形特征，从而针对性采取设计和施工的构造措施。
△悬挂盒子@Arup
设计需要“至宏大而尽细微”才能保证整体效果和细节工艺的完美呈现。就像每个结构的构建的节点，它们是整体力流的交汇和变化之处，需要建筑师和结构工程师一起合作，研究几何和构造，保证安全和实时性。精致的构件节点也可以成为建筑的点睛之笔。

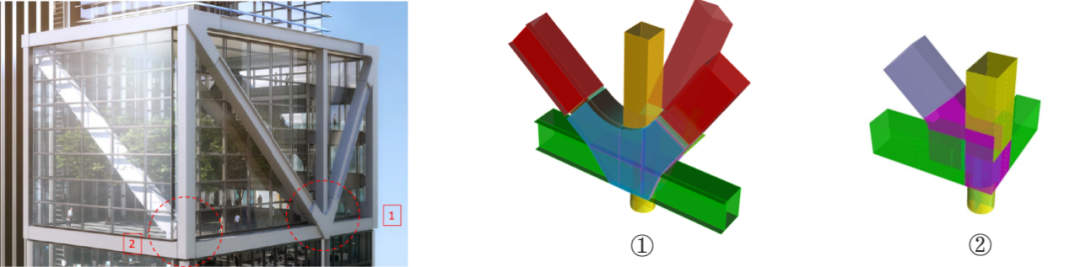

△节点和细部@Arup
因此，对于建筑立面上的外露结构，奥雅纳消防团队提出创新的结构防火保护方案，通过先进的室外火灾模型进行分析计算，在确保结构消防安全的同时，也保持建筑外观平整。
©️田方方

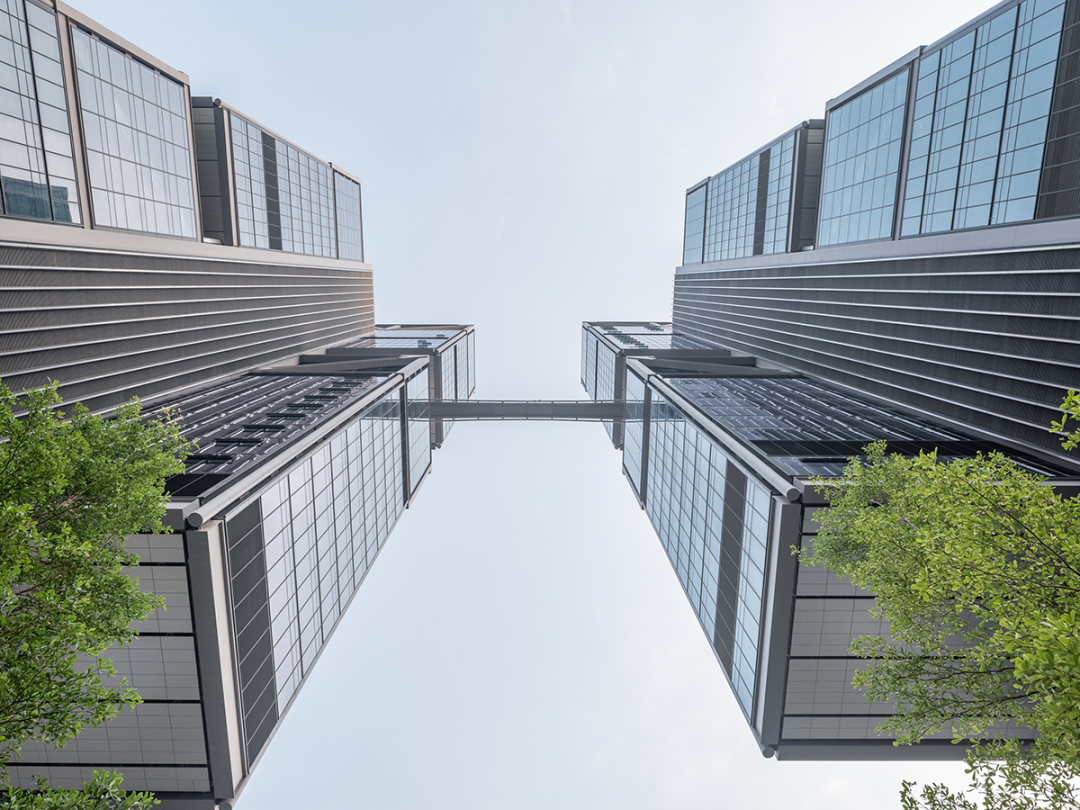

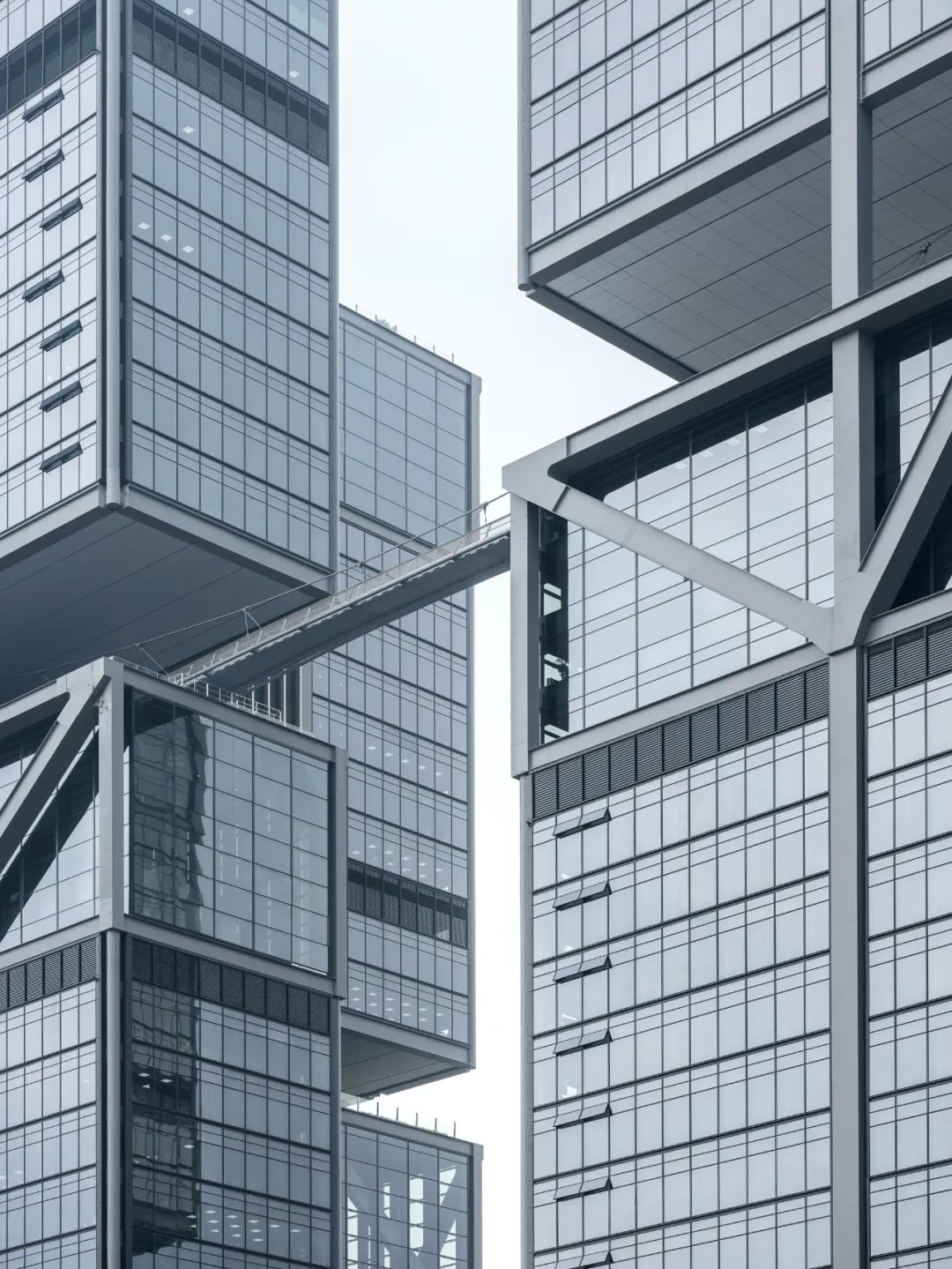

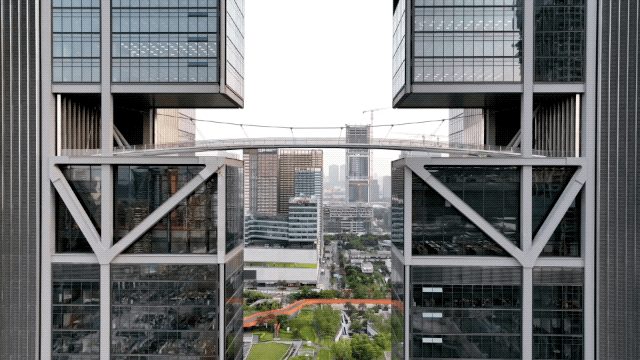

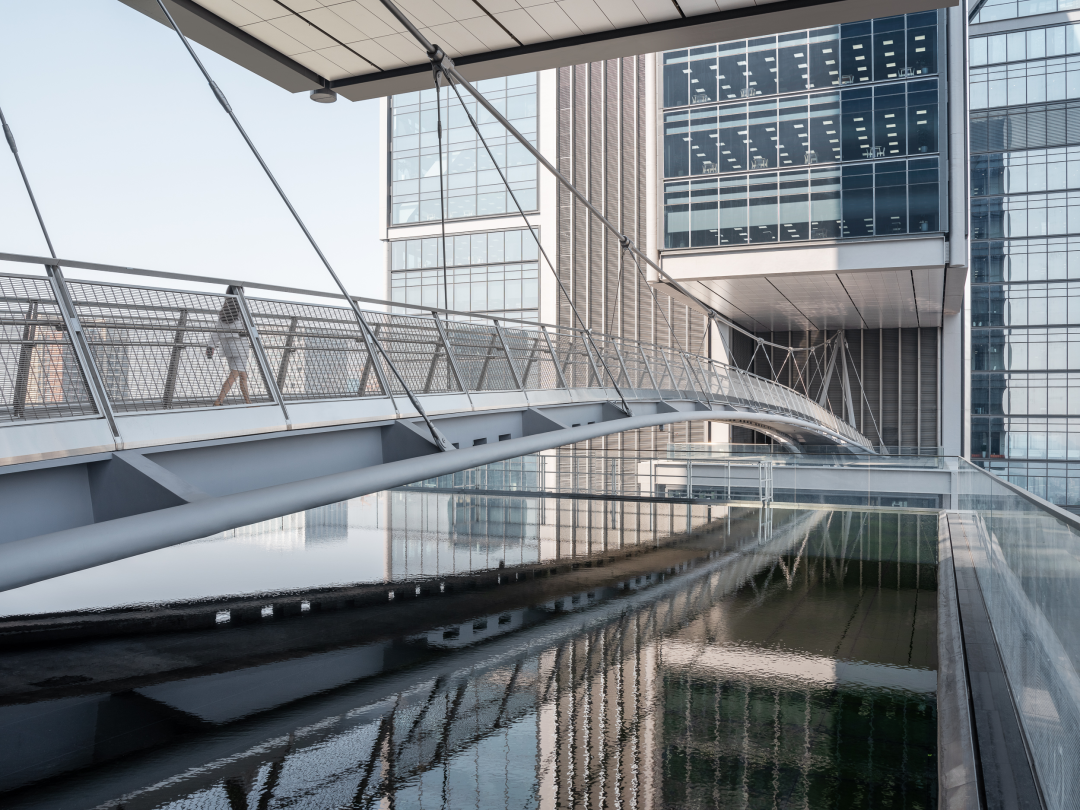

在东、西两栋超高层塔楼之间（西塔40层，东塔44层），由一座造型如羽毛般轻巧的钢结构悬索桥相连接。
百米高空的连桥经过了不同的方案设计，最后确定为拉索桥的形式，更能体现轻盈的效果，使连桥成为标志性的连接空间。
最早一版高空连桥效果图△
拉索桥采用了几何优化的造型，避免了支座的水平力，结合支座水平变形释放结构，从而令两栋大楼各自依然可以独立的工作，在保证交通功能的同时，避免互相牵扯效应。
考虑到楼层越高，风力越大，也正是因为桥很“轻”，高空风作用下的振动稳定是一个重要的设计课题。
@Arup
奥雅纳经过数值风洞研究，对桥身设置导流孔控制风致振动。在西南交通大学进行了设计有效性的实验研究和验证▽
@Arup
室内设计

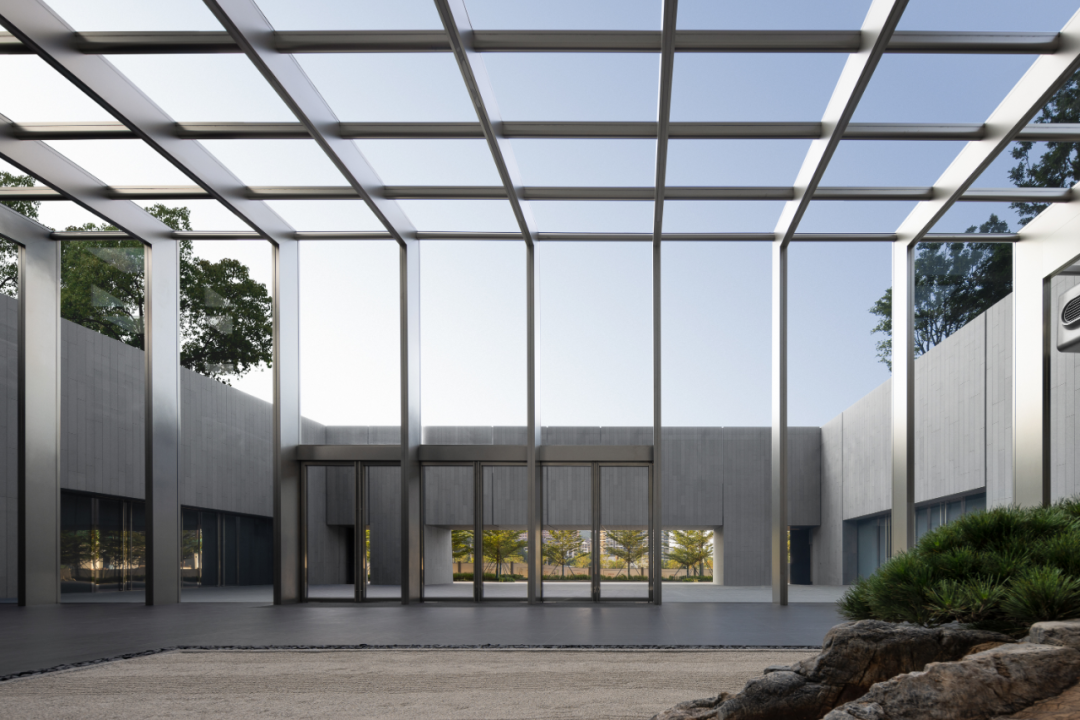

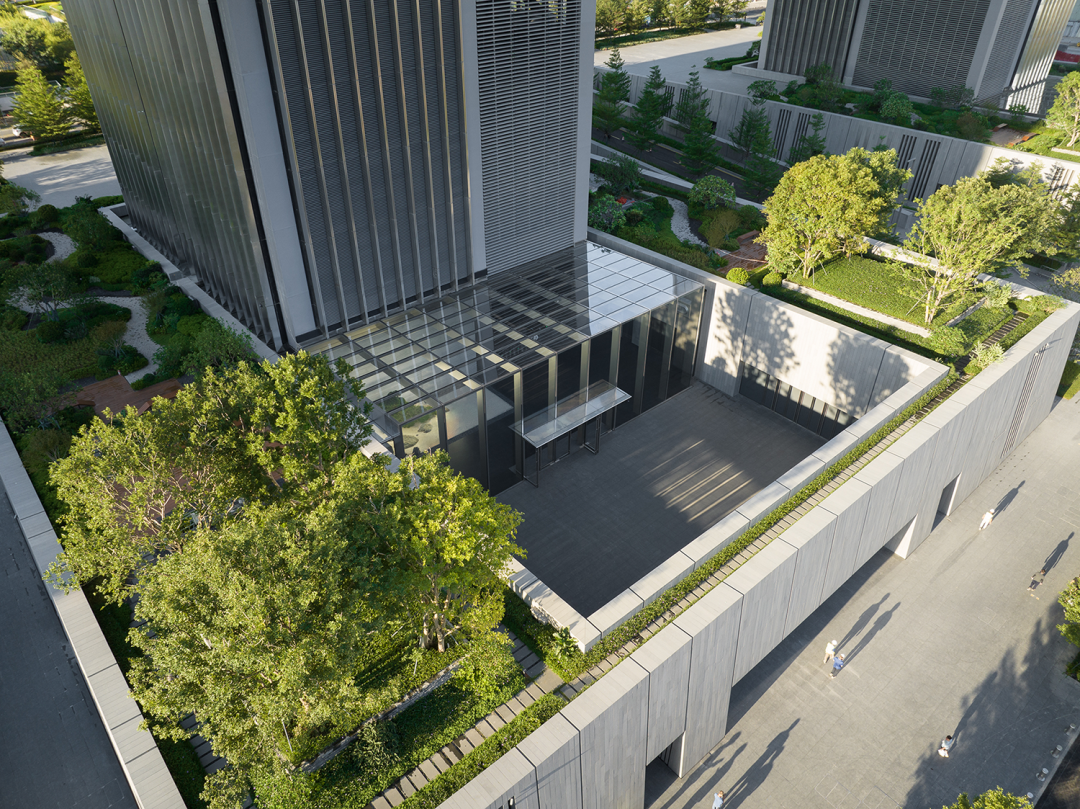

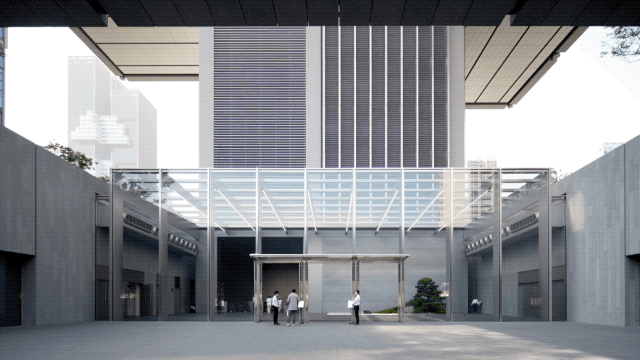

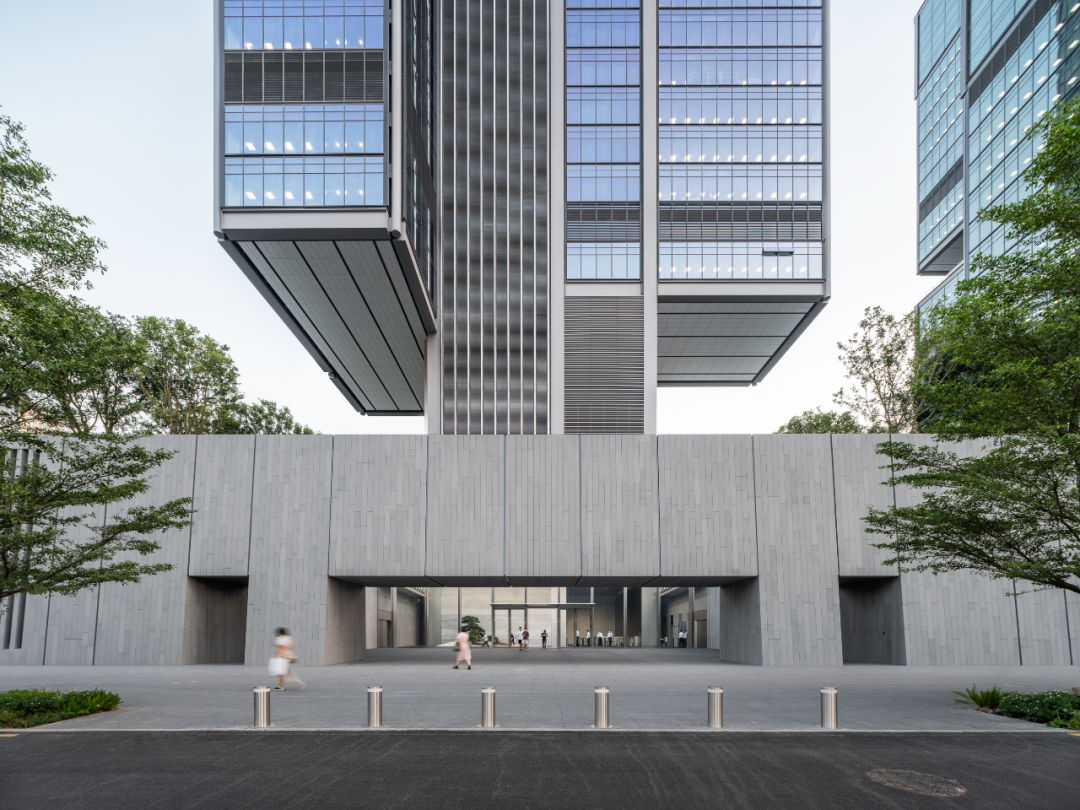

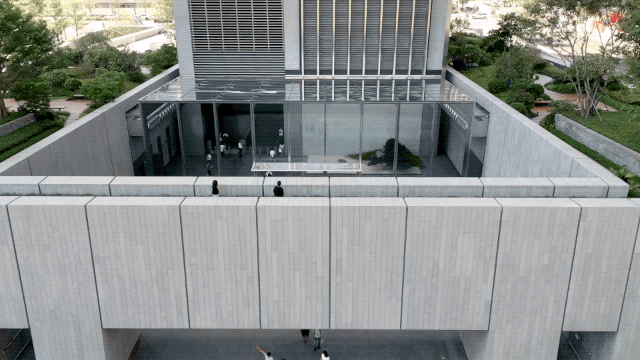

从裙楼底部走进半开放的「庭院空间」，这里成为城市与办公大楼的空间过渡。
©️SFAP

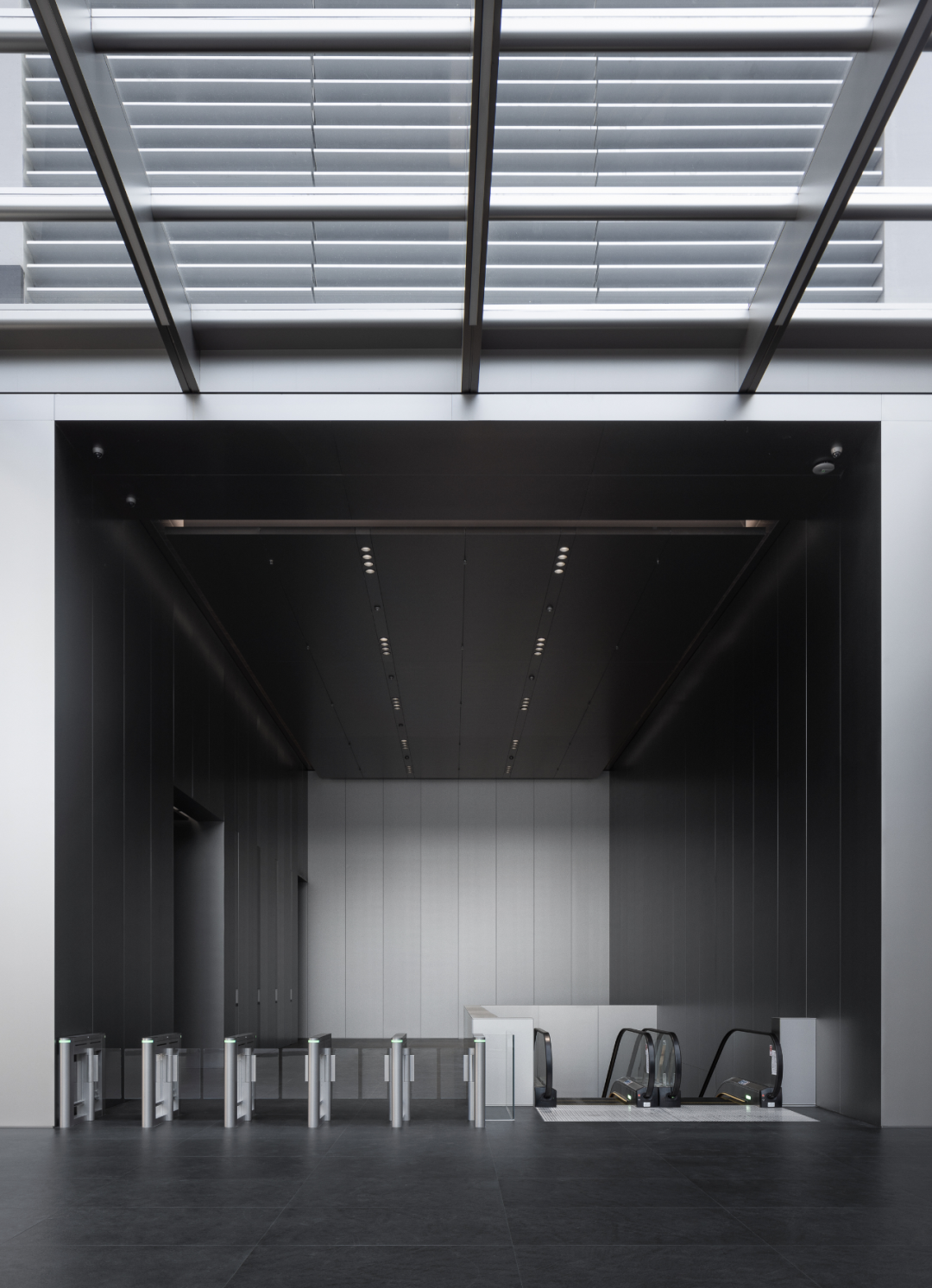

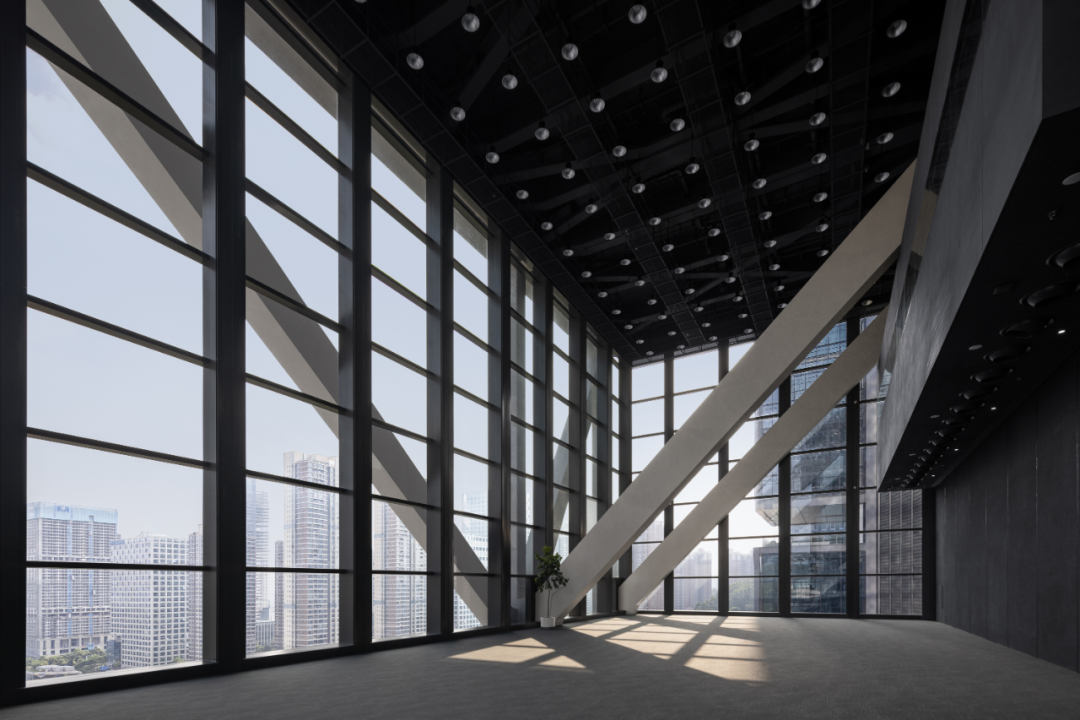

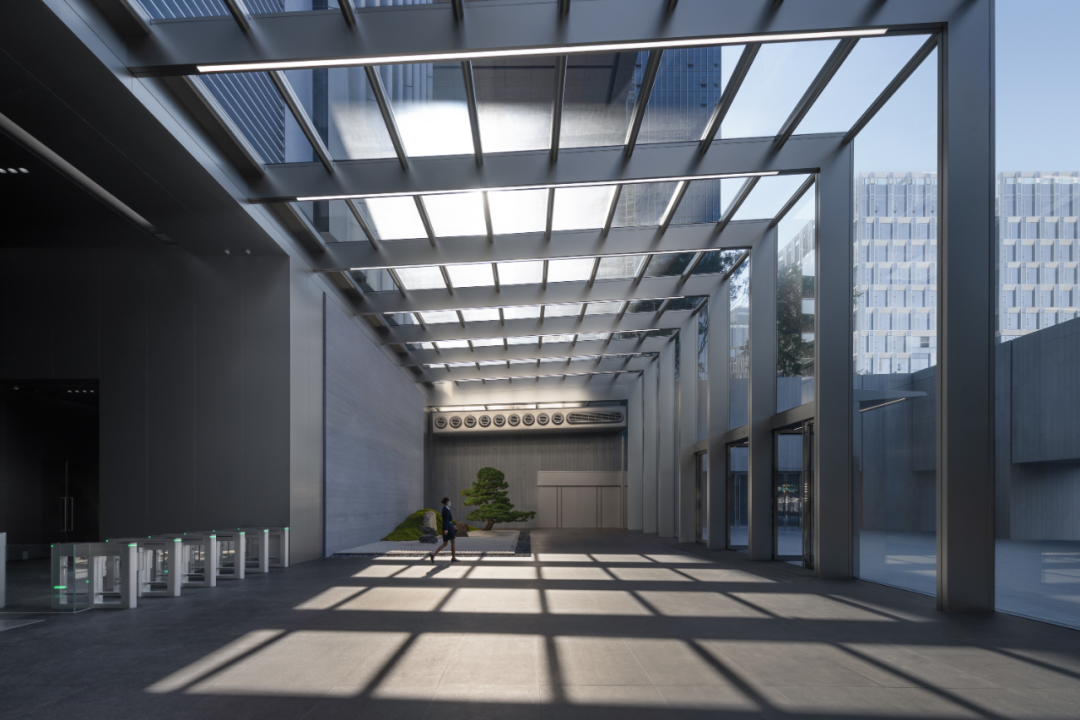

大堂采用巨大的落地窗延伸到天花，形成一个L形的采光面，玻璃的张力和局部繁复精美的构建在两个尺度下共同阐释了建筑与光的交织、建筑与自然的呼应，从室外到室内，完成第二层的过渡。

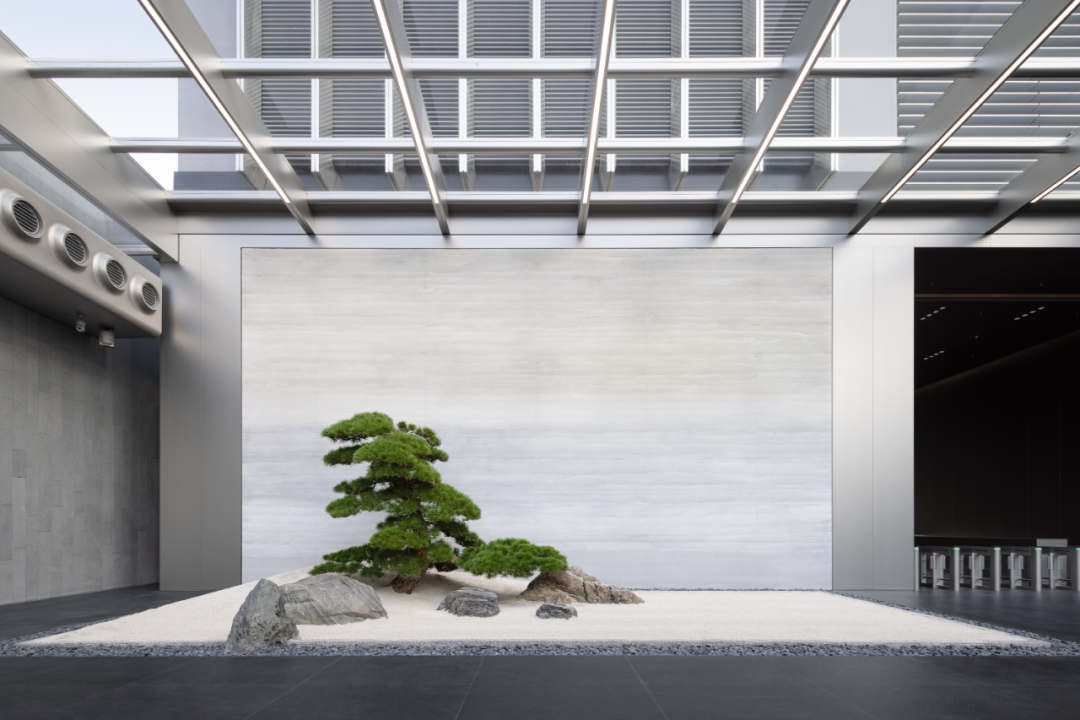

入口大堂的黑松造型简洁而有仪式感，夯土做的背景墙模拟水墨画，结合枯山水的意境，科技感与自然肌理的有机平衡，为来访者提供一个可供冥想的空间。
©️SFAP

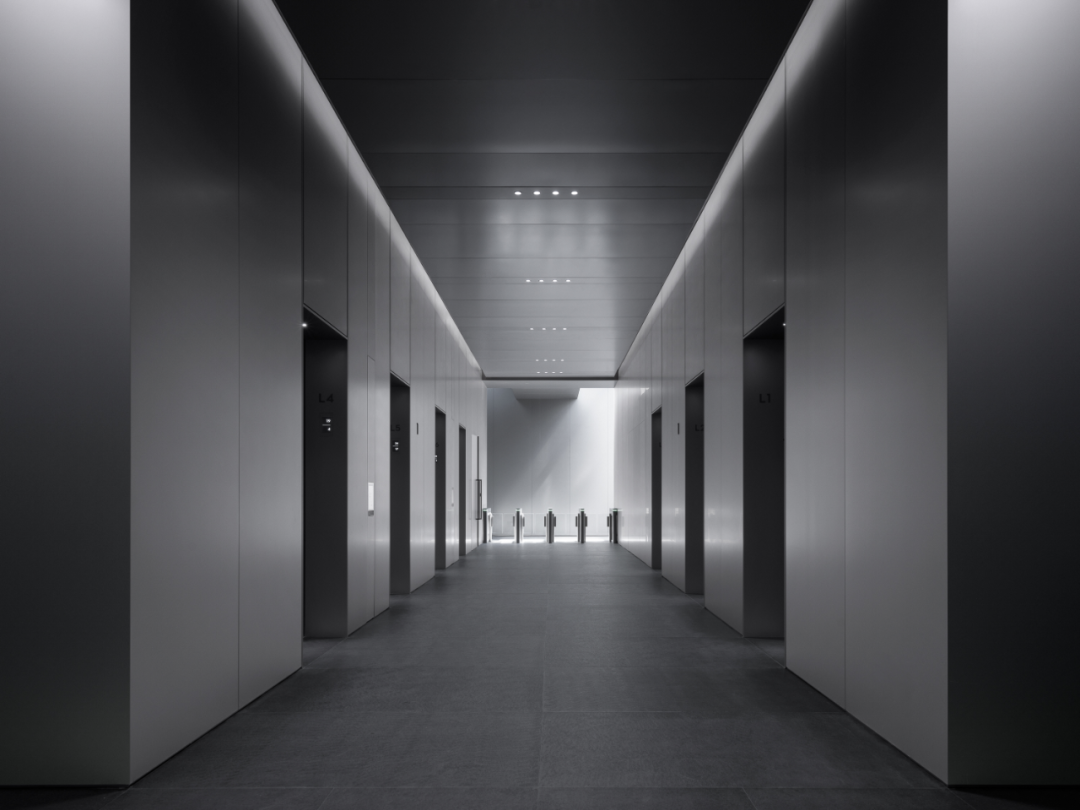

东西双塔的两个大堂采用相同的设计，平面布局为镜像布置，统一的视觉效果却不会有任何方向感的缺失。
©️SFAP
©️SFAP

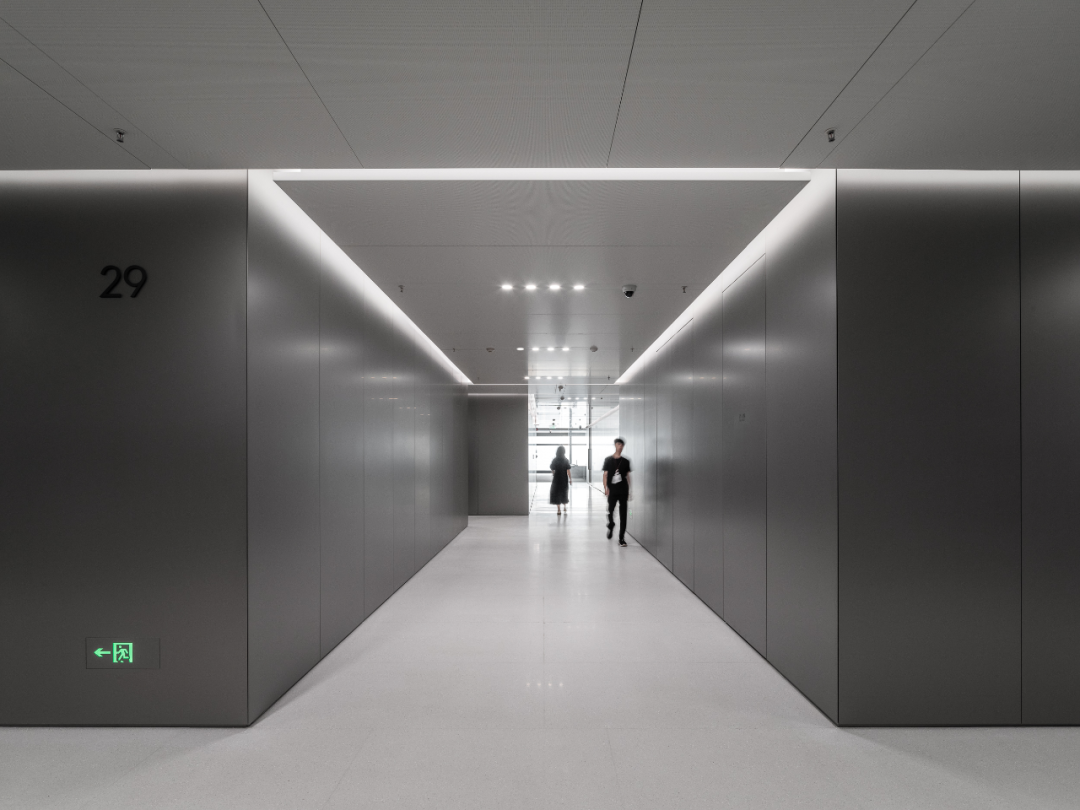

大疆天空之城创新地采用智能双子电梯系统，提升了核心筒的效率和有效的建筑使用面积，满足总部不同楼层部门的层间交通需求，保证交通效率的同时，也能减少非高峰期电梯能耗。
©️Arup
通过人流的仿真模拟，分析不同时段及高峰期的电梯使用情况，推荐最佳的人流组织策略。
©️SFAP

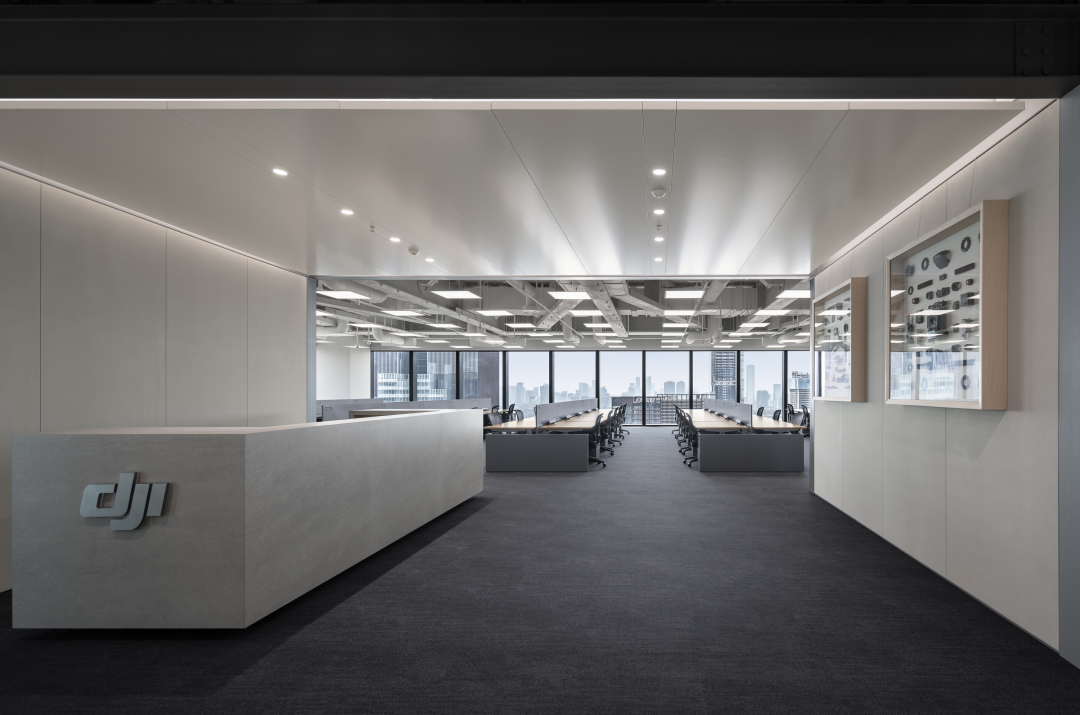

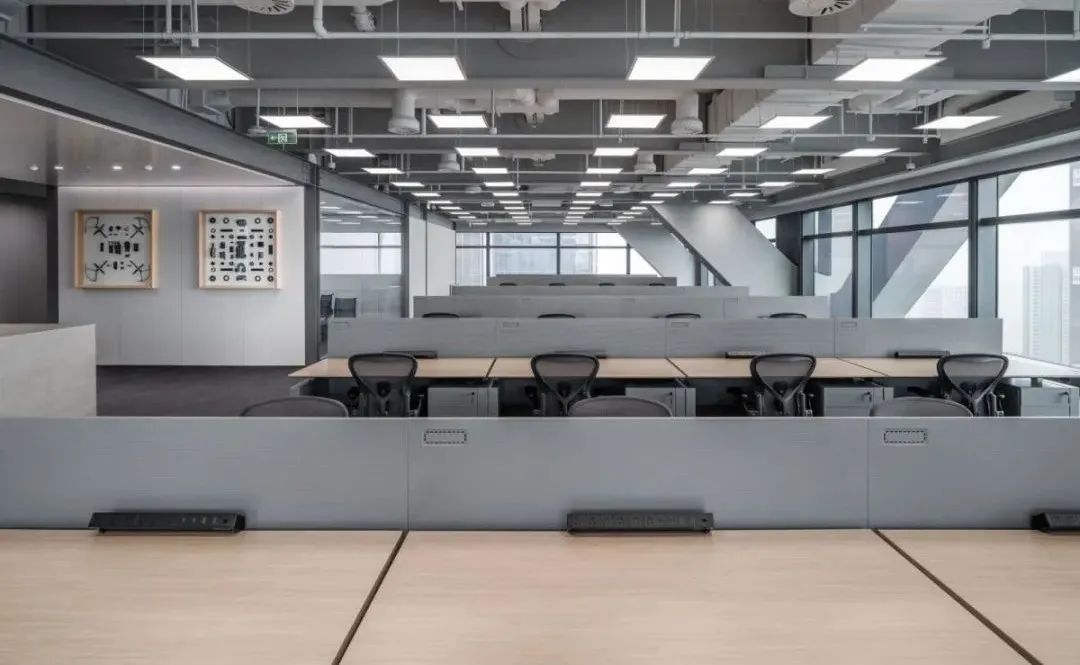

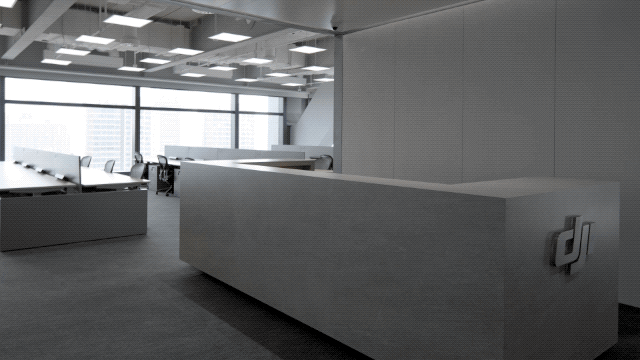

大疆天空之城的不对称悬挑功能体块，将仅有的吊柱设置于办公平面之外，实现了每个体块室内空间的无柱化，带来最大程度的灵活性办公。
每个“玻璃体块”有8到14层的办公空间，每层办公空间都有270度玻璃幕墙环绕设计，可为办公空间引入充足的自然光源，也为员工提供更开阔的视野。

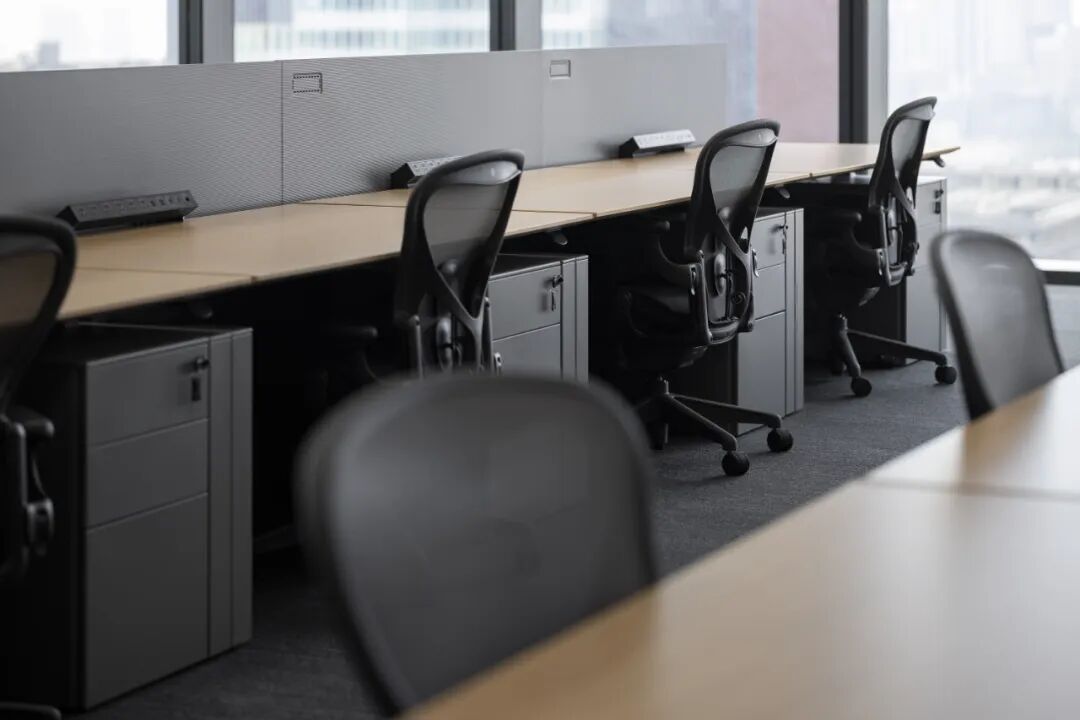

办公桌为自主设计研发，可升降、带伸缩床和储藏柜，符合人体工学更加人性化。办公椅选用 Herman Miller 的 Aeron Chair，在细节处格外用心。
灯采用模块化设计，保证视觉完整性，也方便日后区块化管理和维修。
办公楼设有健身房、空中花园等多个多功能空间，满足员工休闲需求。试飞场是DJI大疆独有的功能空间，4层楼高，不用到户外就可以在这里测试DJI大疆的飞行产品。
©️SFAP
景观设计

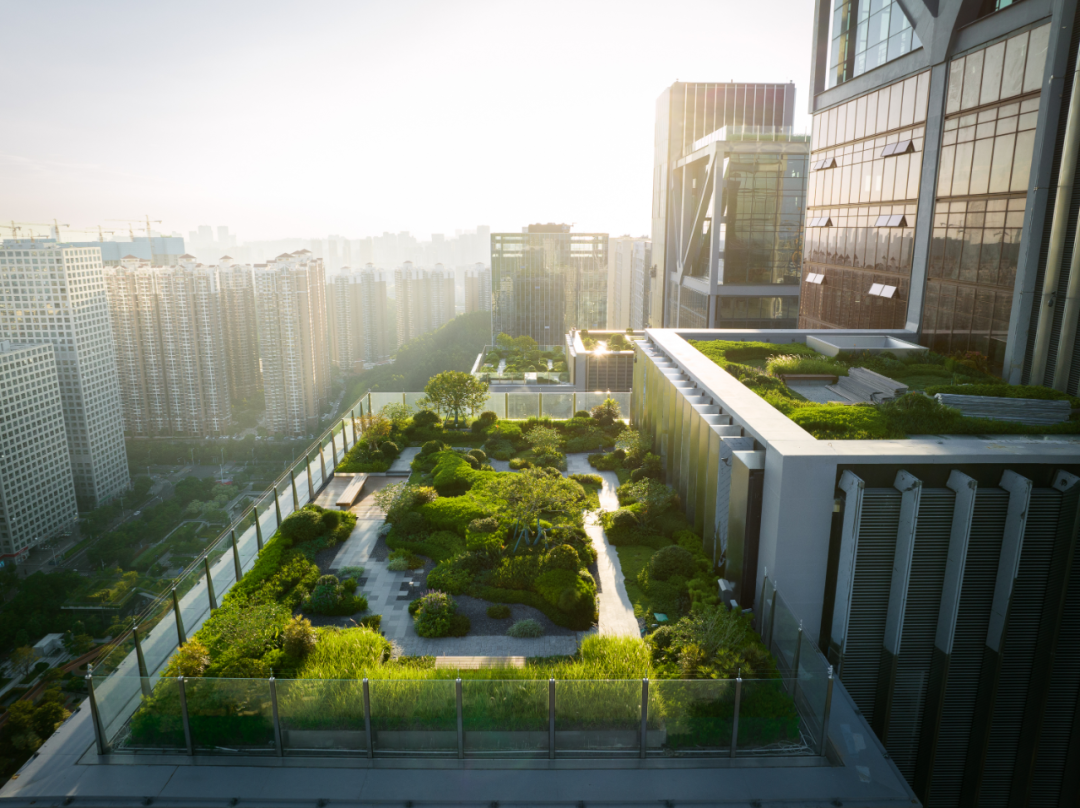

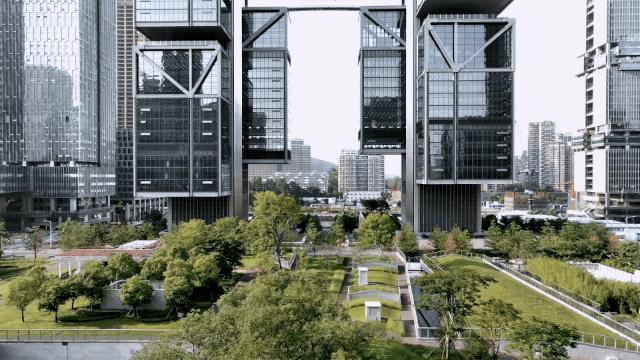

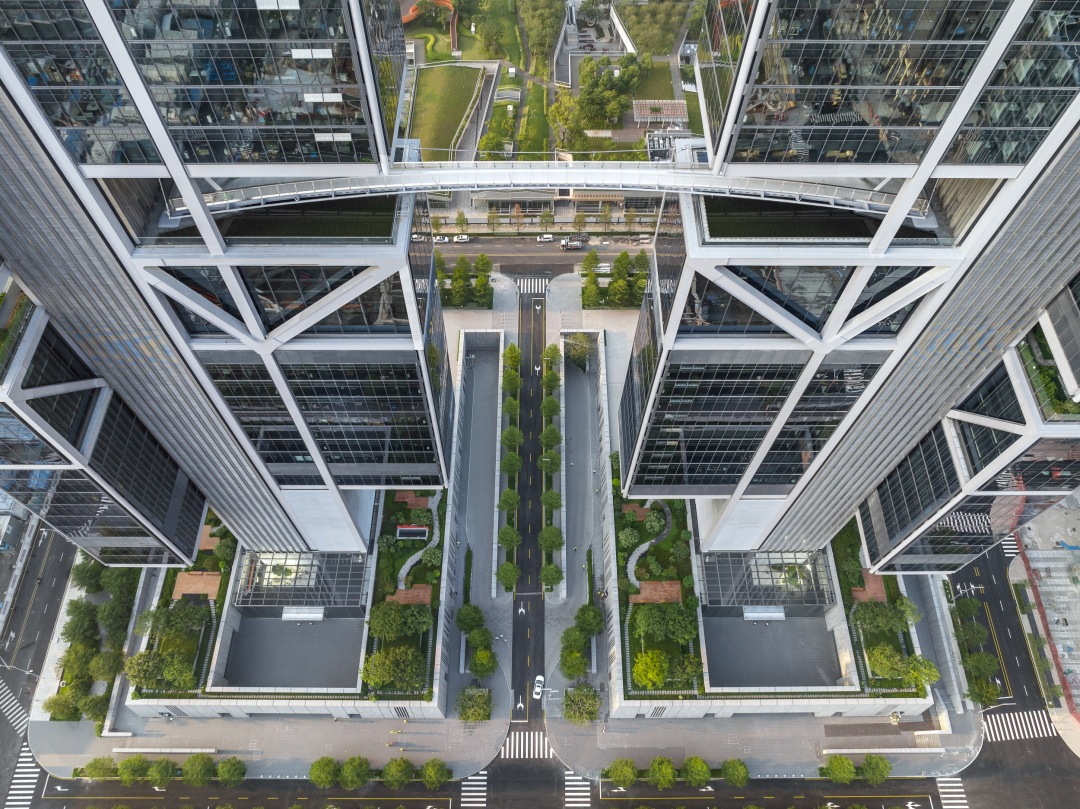

大疆天空之城通过营造首层景观、裙楼花园、连桥镜面水景观、空中花园、屋顶花园等的景观空间，在不同标高变化的景观层次中穿插出多样的自然绿色空间。
©️田方方
而景观绿化空间延伸至地块外，形成总面积为2.7万平方米的城市绿化。
©️SFAP
©️SFAP
裙楼还设有包括社康中心等在内的城市公共设施，为周围市民提供便利。
©️SFAP
©️SFAP
大疆创始人汪滔表示，“我们用六年时间精心打造了这座天空之城，它是大疆和所有合作伙伴智慧与心血的结晶。很高兴随着新总部的正式启用，能为同事们提供更酷、更人性化、更高品质的工作环境。”
点击观看视频△
大疆用自然诠释了真，用人性化诠释了善，用高科技诠释了美，而这真善美正是大疆的16年来不息的追求与梦想。
