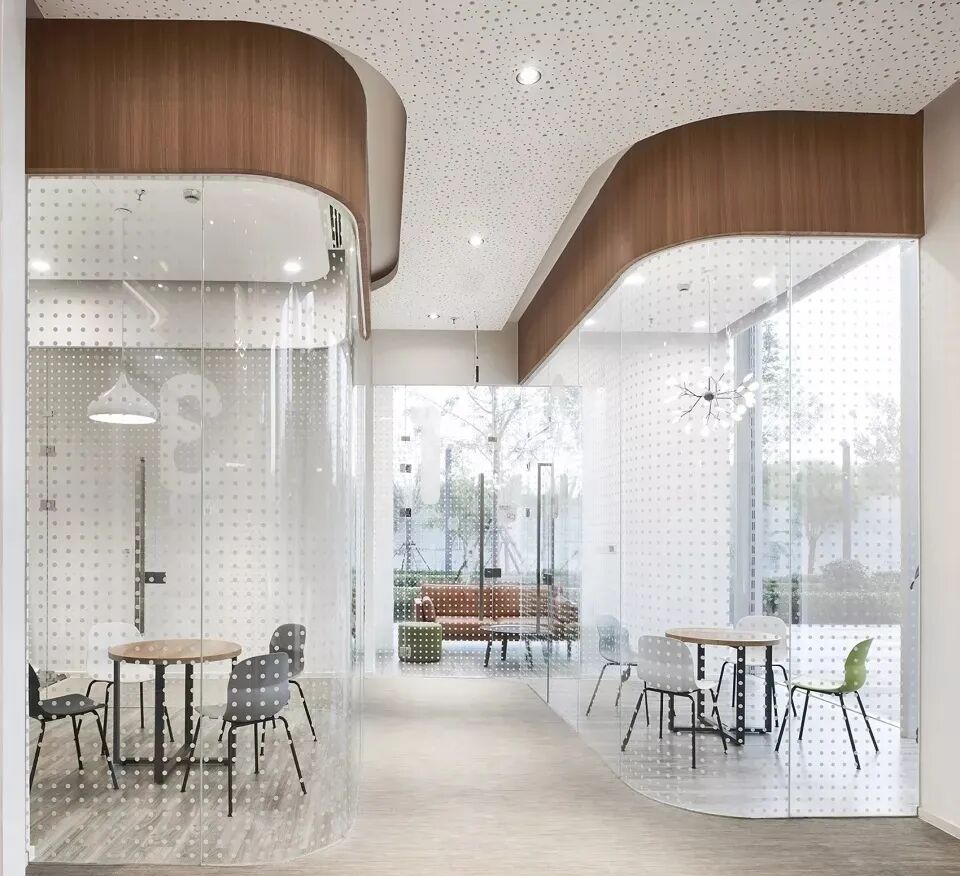

△题图来源：新氧科技办公楼
dop设计（ID：dopdesign）原创
作者丨丽子
编辑丨丽子
有很多室内空间对声学舒适性有着很高的要求，那么，今天我们要探讨的这款材料，它既可以满足声学性能要求，又可以提升空间美学效果，同时又经济高效。
喏！就是Ta啦！Duang~Duang~Duang~~穿孔石膏板~~
（来源：San Xian.com）
今天我们就从以下几个方面来聊一聊穿孔石膏板吧！
1、什么是穿孔石膏板？
2、穿孔石膏板的工艺原理、孔洞类型及材料对比
3、穿孔石膏板的施工工艺
什么是穿孔石膏板？
（来源：Cortesía de Romeral）
1、穿孔石膏板的定义
穿孔石膏板，又称穿孔石膏吸音板，是一款采用高强度特质基板，按照不同孔型设计，经过高密度穿孔，背覆具有透气性的吸声膜而形成的一种具有声学性能的穿孔吸声板。
（来源：LOME）
2、穿孔石膏板的特点

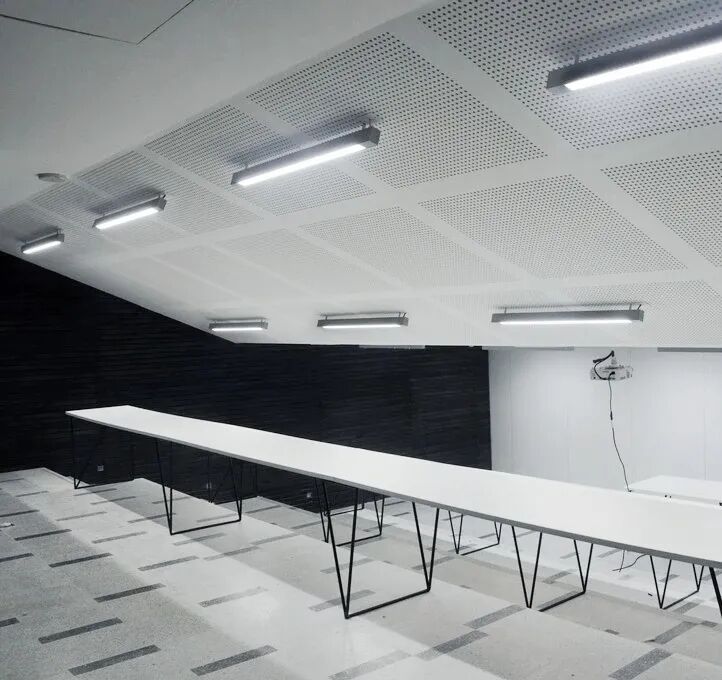

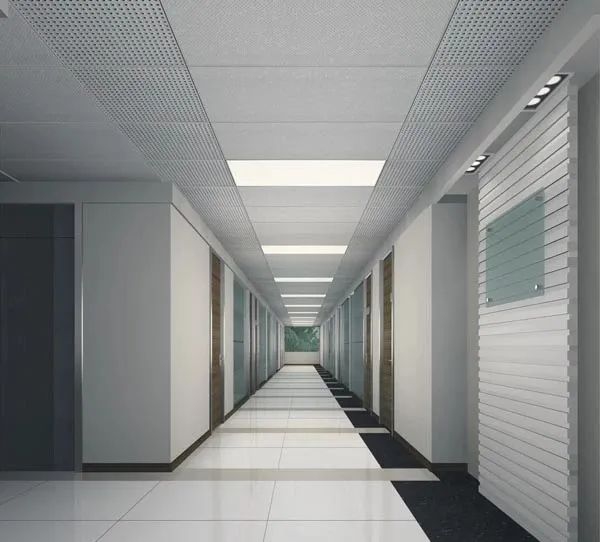

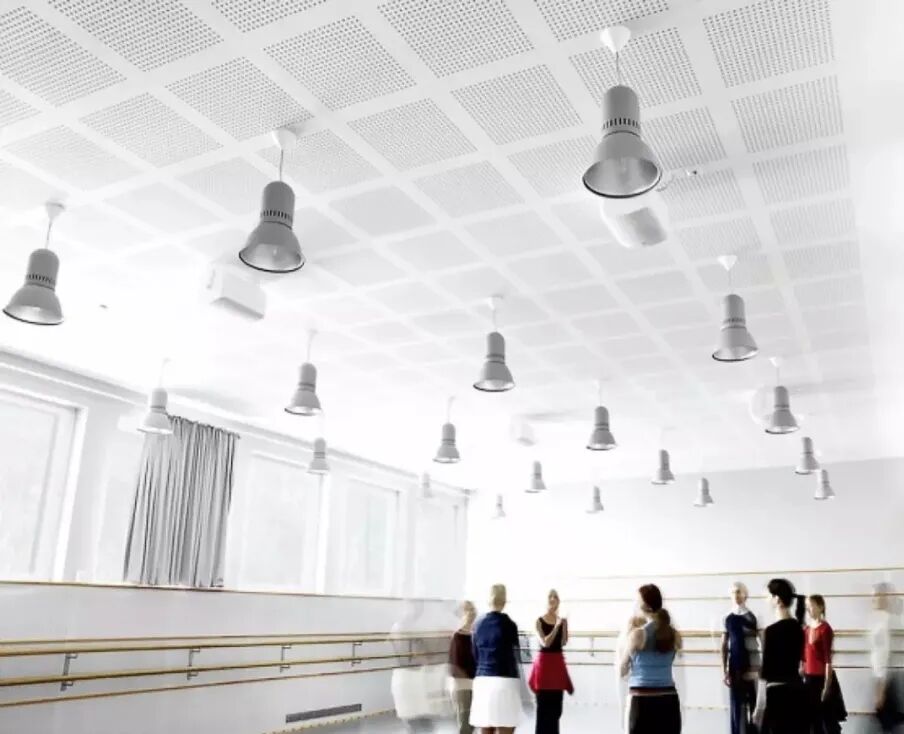

a、声学性能好
隔音吸音，可吸收声波能量，通过不同孔径、孔距、穿孔率及空腔的组合有效调整室内混响时间，对低频声波的吸收尤为显著。
（来源：San Xian.com）

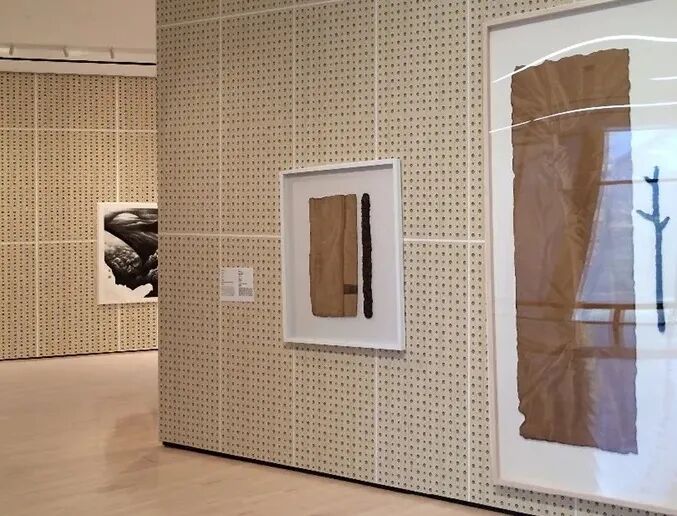

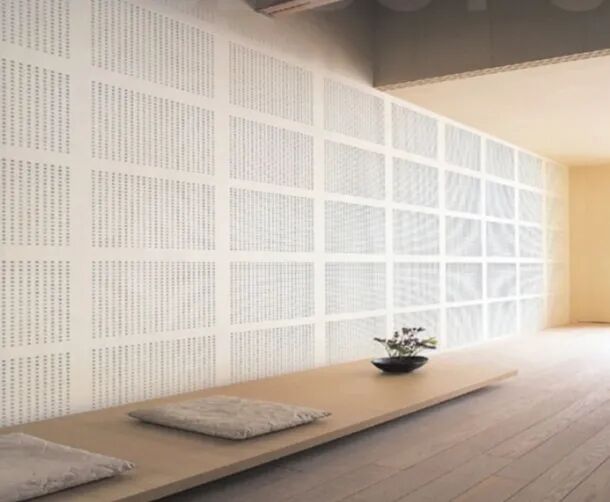

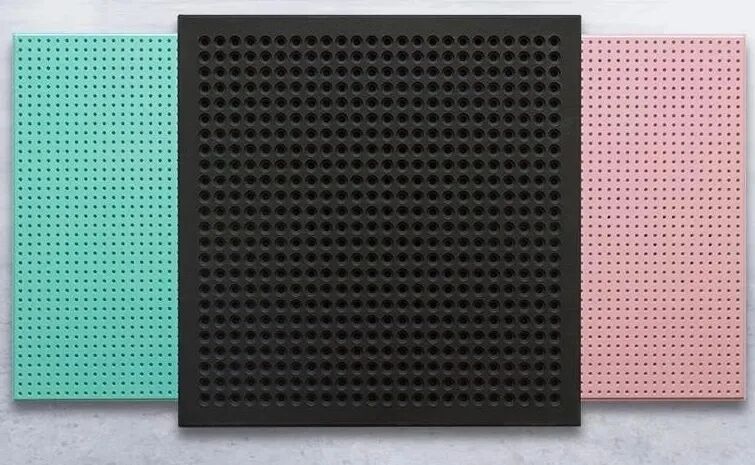

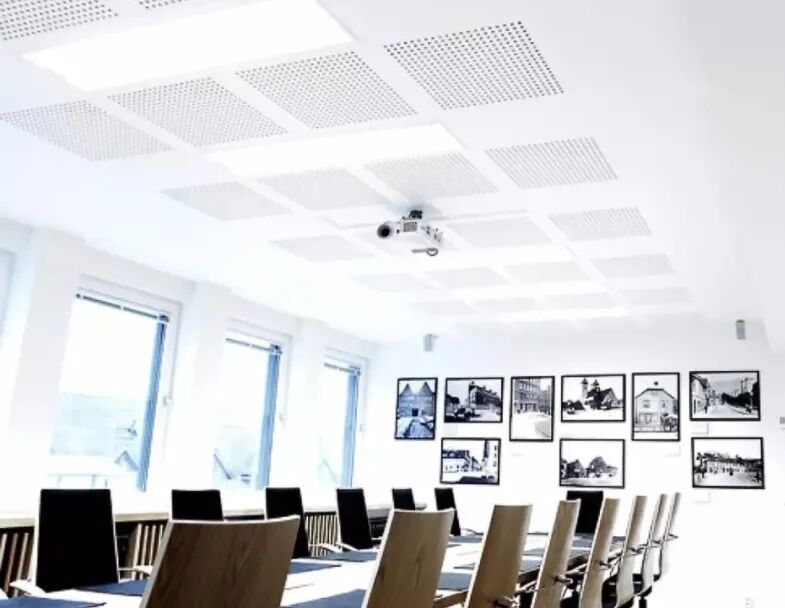

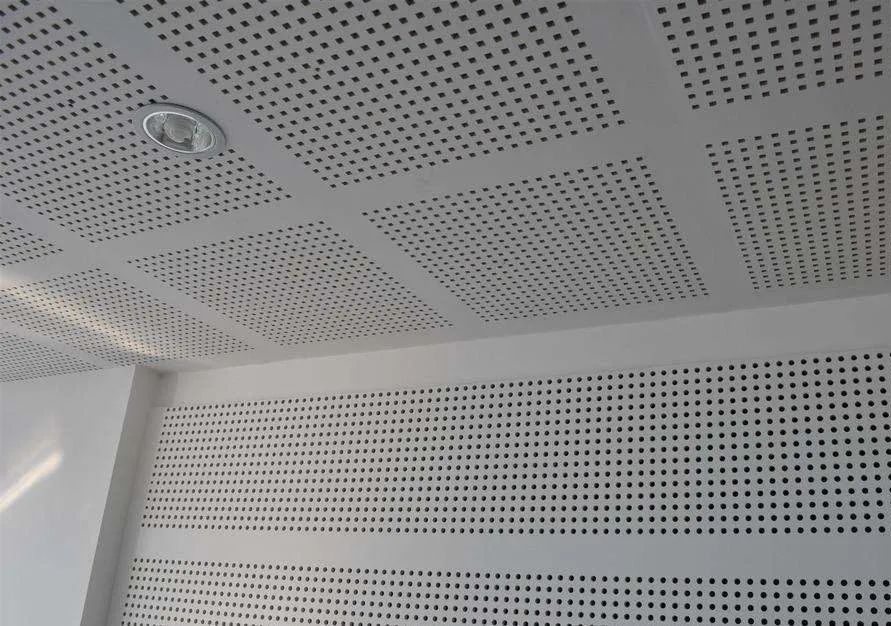

b、装饰性强
穿孔石膏板表面平整，板与板之间通过接缝处理形成无缝表面，表面可直接进行装饰。同时孔隙形式多样，组合丰富，可形成特有的肌理效果，具有较强的装饰性。
（来源：Fusion）

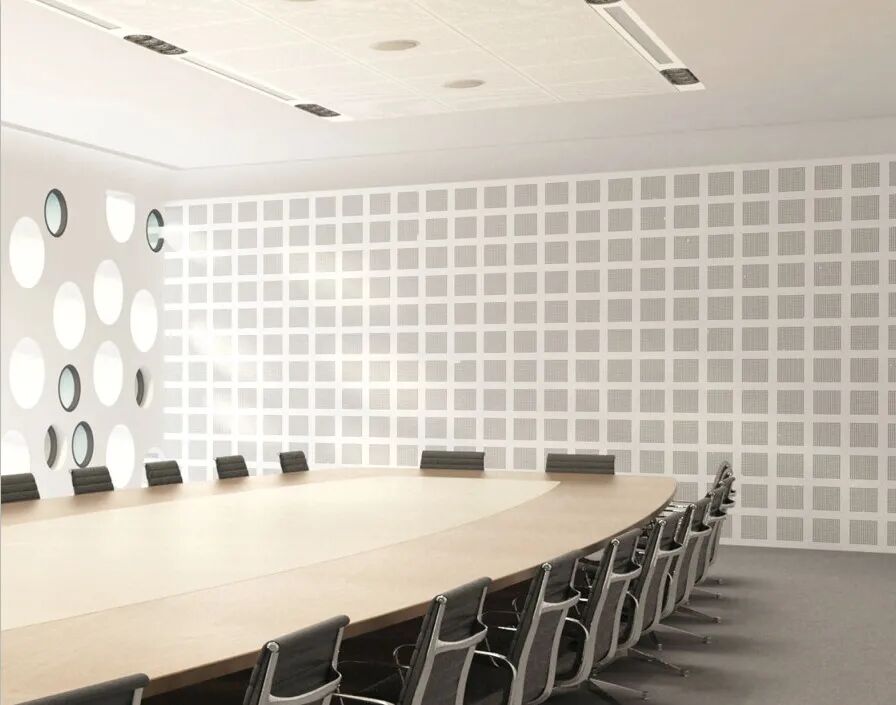

c、性能优越
质轻，强度高，韧性好，防水防潮，防腐防蛀，保温隔热，同时防火性能好，耐火等级可以达到A级，具有良好的防火阻燃性能。
（来源：google.cn）
d、绿色环保
穿孔石膏板大多采用天然石膏及纸面作为原材料，绝不含对人体有害的石棉、苯、甲醛等物质，绿色环保，健康安全。

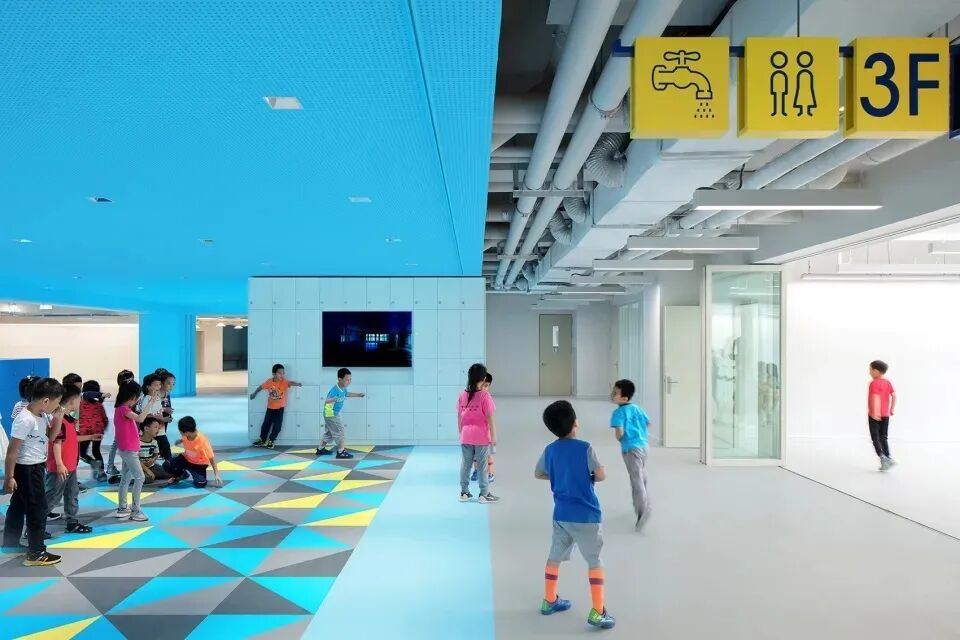

（项目：黄城根小学昌平校区）
e、施工便捷
穿孔石膏板具有可钉、可刨、可锯、可粘的性能，用于室内装饰，施工非常方便，可极大的提高施工效率。缩短施工周期，从而节约成本造价。
（来源：Fusion）
3、常用参数
穿孔石膏板的常用参数如下：
尺寸规格通常为1200×2400mm、1220×2440mm、1200*2700mm、1200×3000mm、600×600mm等，同时可根据设计需求定制尺寸。
孔径大小通常是3~10mm，根据装饰效果及吸音性选择。
板材厚度通常是9~15mm，多为9.5mm、12mm或15mm。
（以上均为材料的市面上大部分产品常用参数，仅供参考）
4、价格区间
穿孔石膏板主要受尺寸、厚度、穿孔样式、孔径大小、材料性能、品牌等因素的影响，价格范围为25~55元/㎡。通常按张售卖，以尺寸规格1220×2440×9.5mm为例，通常售价为65~90元/张。
（以上价格仅为市场普通中端价格，材料价格根据其不同项目，不同品牌，以及定制等多方原因会有较大浮动，仅供参考。）
穿孔石膏板
工艺原理、孔洞类型及材料对比
1、加工工艺
由于原材料以石膏为主，穿孔石膏板的加工工艺相对简单，以其中一种布纹穿孔石膏板为例，具体流程如下：

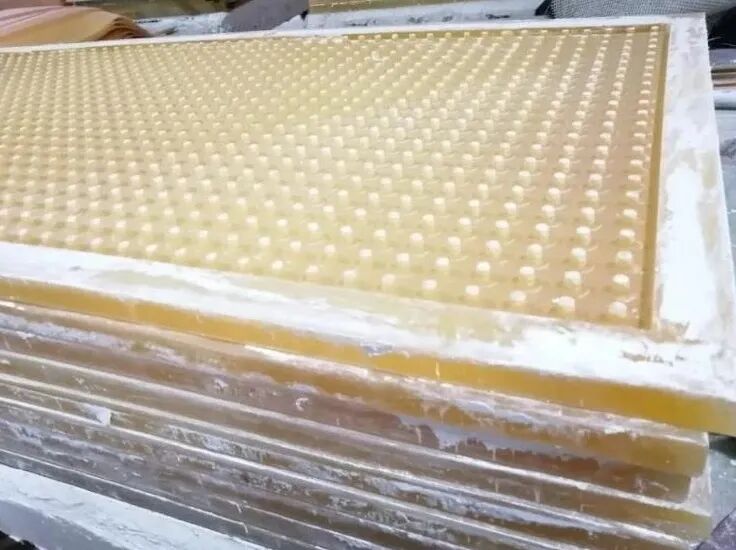

a、选择模具
（来源：tfsxjc.com）

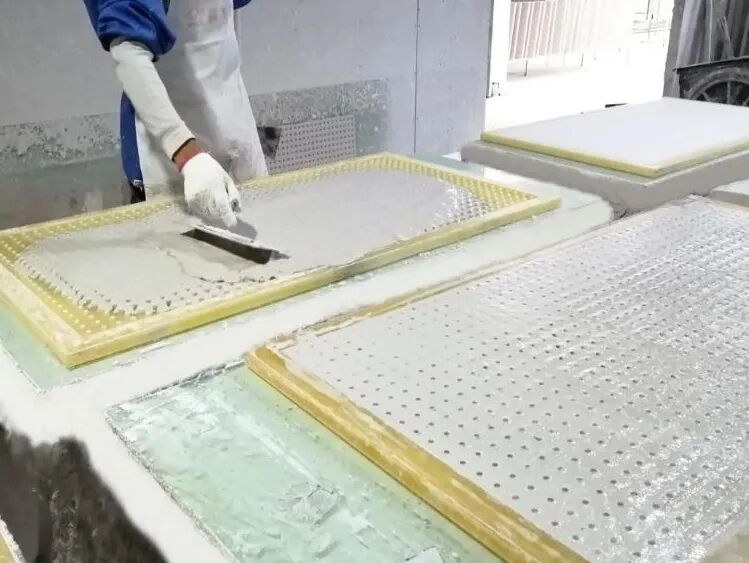

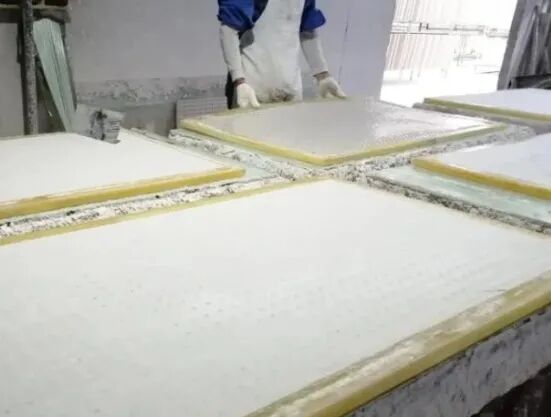

b、填实
（来源：tfsxjc.com）
c、抖匀，背贴吸音材料
（来源：tfsxjc.com）

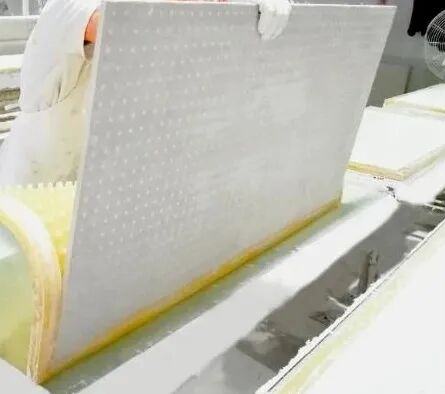

d、脱膜
（来源：tfsxjc.com）

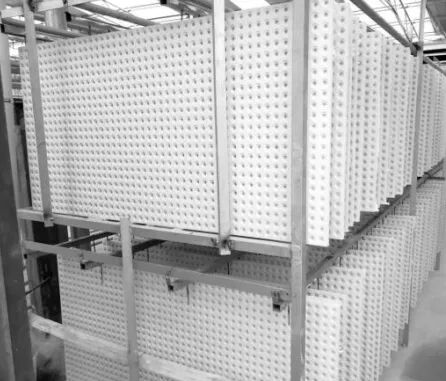

e、晾晒
（来源：tfsxjc.com）

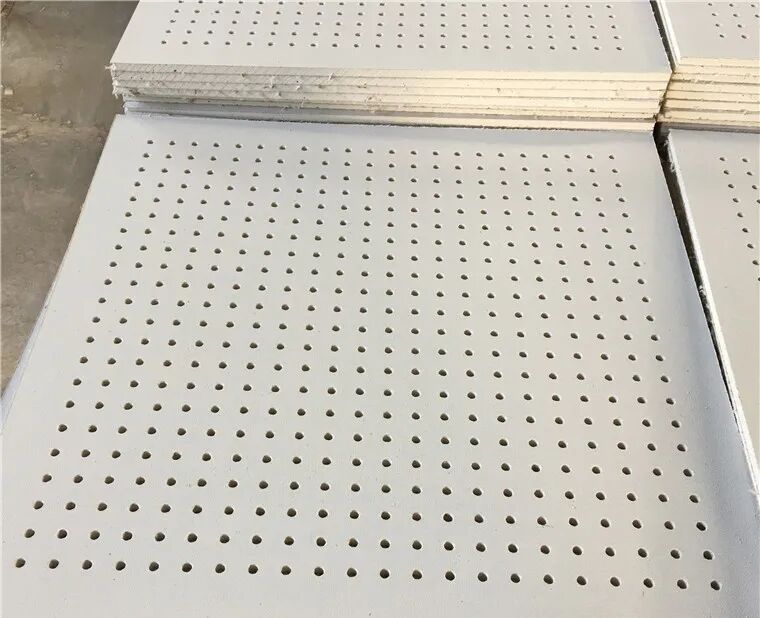

f、成品
（来源：tfsxjc.com）

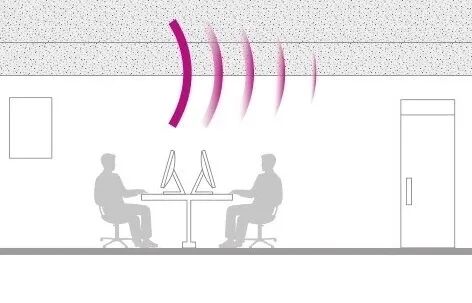

2、吸音原理
穿孔石膏板大量微小的连通孔隙，与石膏板自身及原建筑结构的面层形成“亥姆霍兹共振”腔体，声音与穿孔石膏板发生作用后，空气分子与石膏板孔壁剧烈摩擦，将部分声能转化成热能进行吸声。
（来源：iarch-cn）

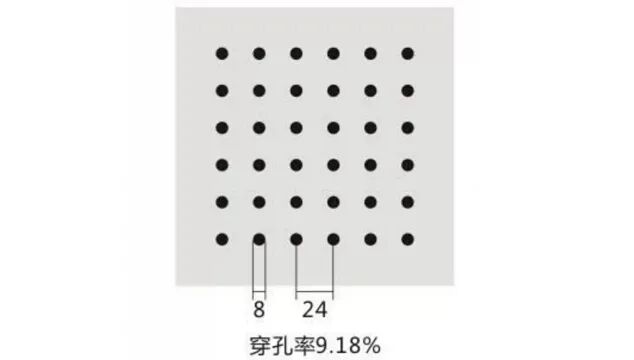

3、孔洞类型

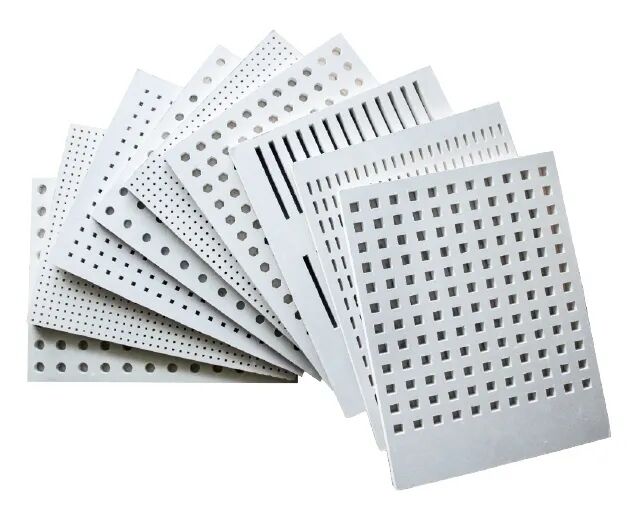

最常见的孔洞类型有圆孔、方孔、大小交叉圆孔和不规则孔4种。
（来源：KNAUF）

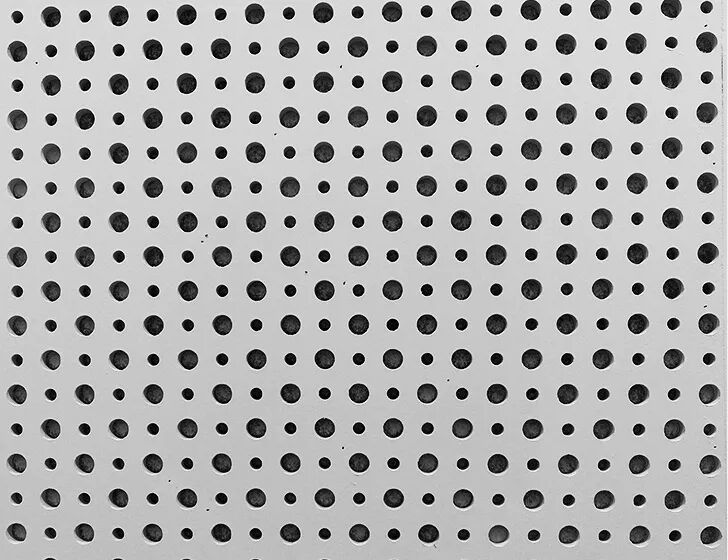

圆孔
（来源：KNAUF）

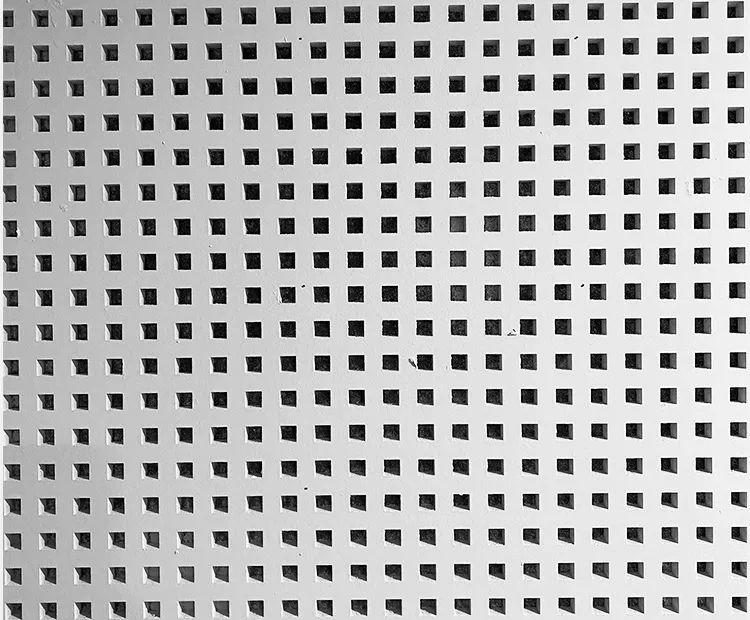

方孔
（来源：KNAUF）

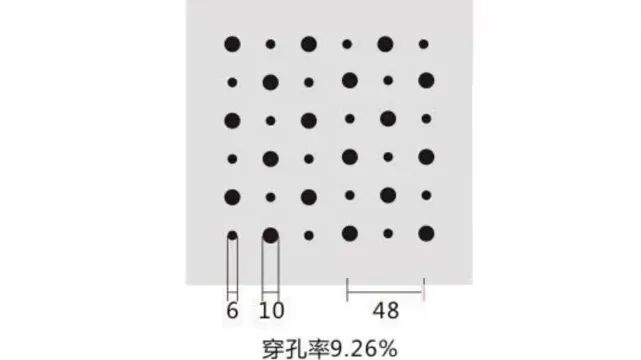

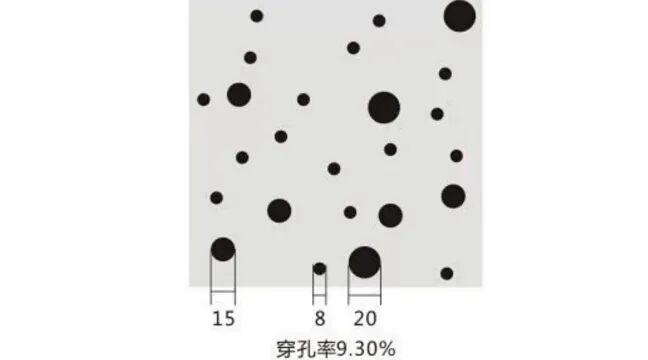

大小交叉圆孔
（来源：KNAUF）

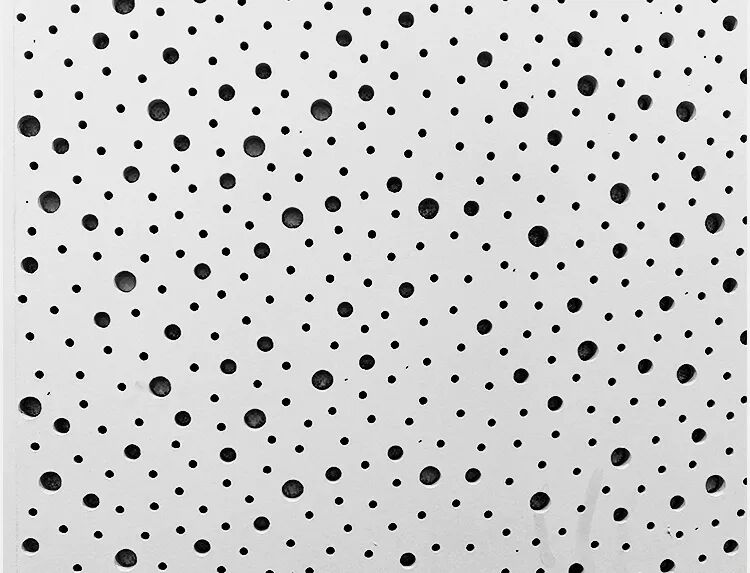

不规则孔
3、材料对比（与普通石膏板）
a、饰面肌理

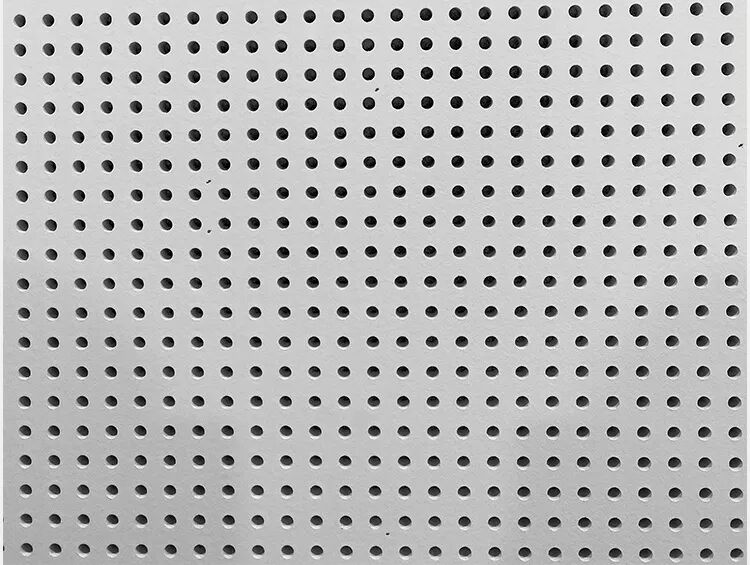

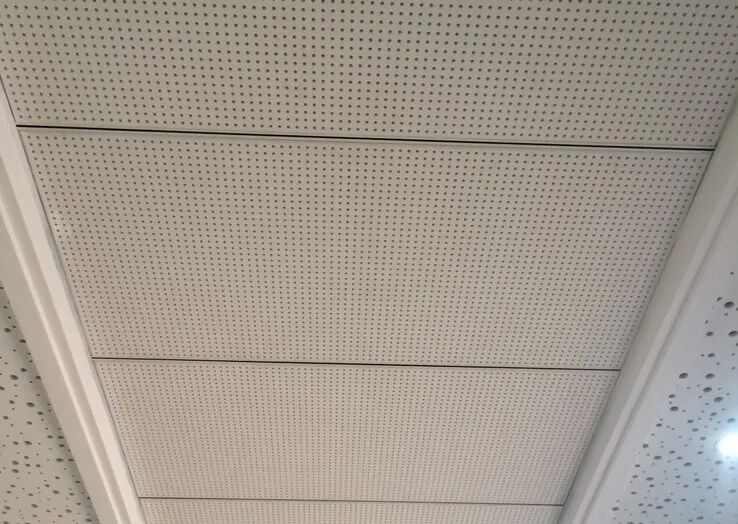

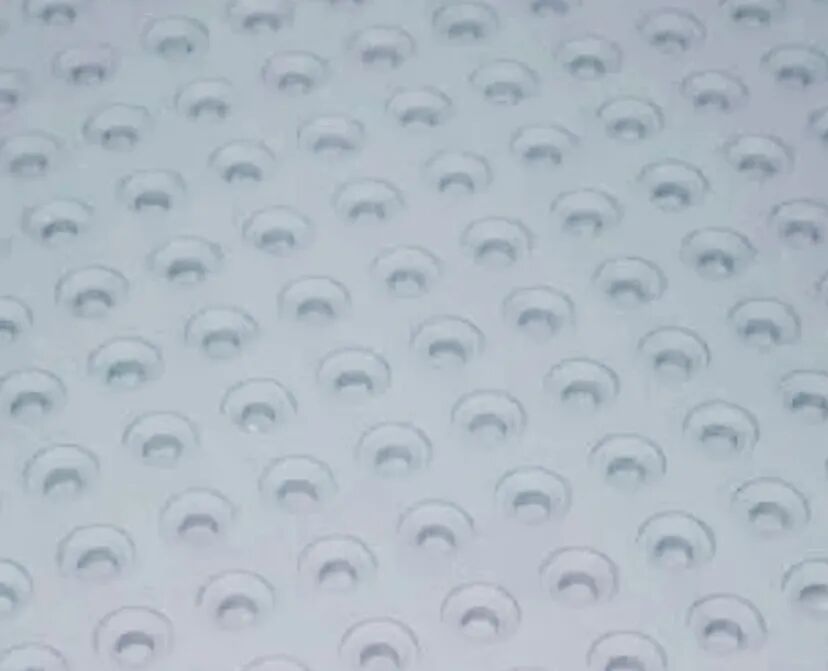

穿孔石膏板：有各种类型及尺寸的孔洞。
（来源：google.cn）

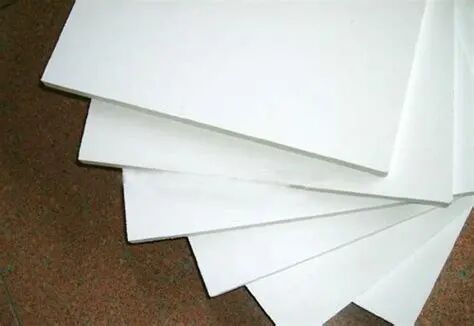

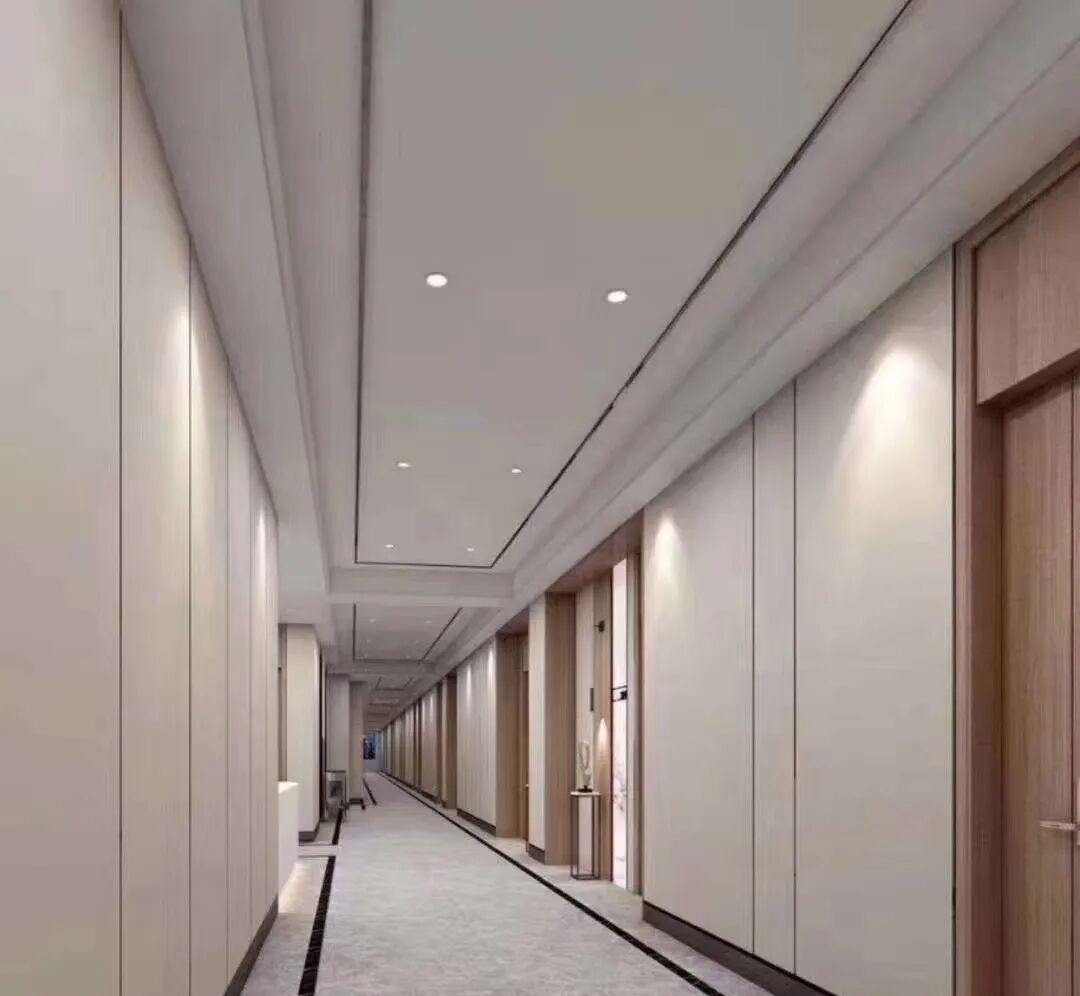

普通石膏板：表面光滑平整，无孔洞。
（来源：google.cn）
b、性能
穿孔石膏板：最显著的就是声学性能，吸音隔音性优越。同时具备轻质高强、加工方便、保温隔热、防火防潮、防霉变、易除尘等特点。
（来源：google.cn）

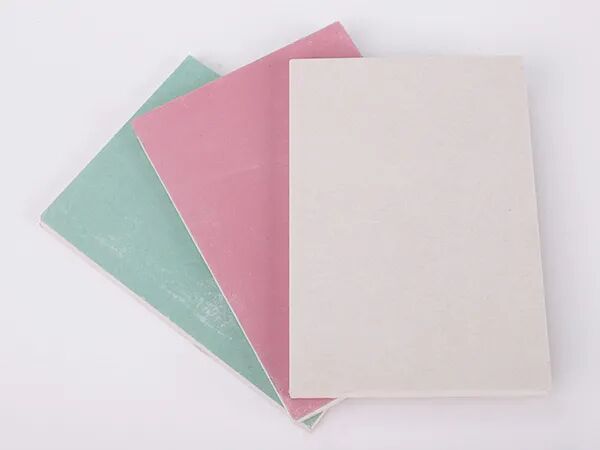

普通石膏板：重量轻、强度较高、厚度较薄、加工方便以及隔音绝热和防火等性能较好。
（来源：geoem.cn）
c、价格
穿孔石膏板：以石膏为主要原料，但工艺相对复杂，成本及价格相对较高。以1220×2440×9.5mm尺寸规格为例，平均价格区间在65~90元/张。
（来源：google.cn）
普通石膏板：以石膏为主要原料，工艺相对简单，成本及价格相对低廉。以1220×2440×9.5mm尺寸规格为例，平均价格区间在25~40元/张。
（来源：google.cn）
穿孔石膏板的施工工艺
穿孔石膏板在有隔音要求的室内空间的吊顶施工工艺与普通石膏板吊顶的施工工艺相类似。
施工工艺流程：
施工准备→弹线定位→安装结构骨架→安装穿孔石膏板→板缝处理→饰面处理。

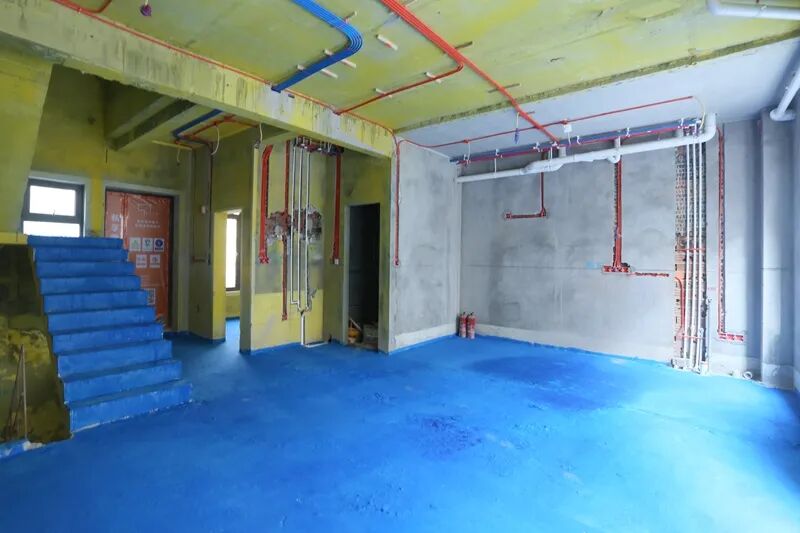

1、施工准备
确认水电及设备的管线预留等是否已基本完成，并符合设计要求。并根据现场实测和设计图纸的要求，进行施工材料及工具的准备等。
（来源：google.cn）

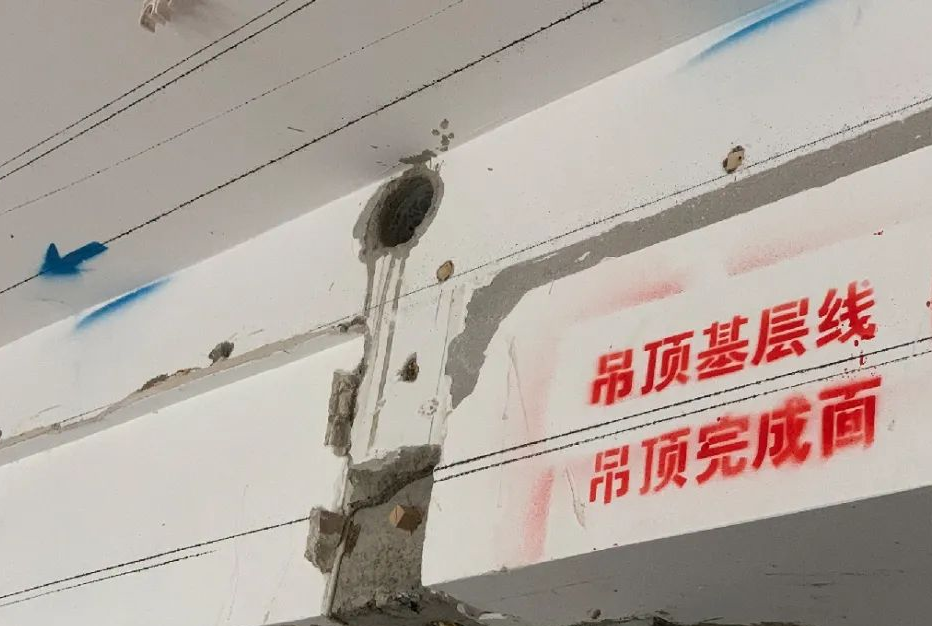

2、弹线定位
据设计图纸要求，在墙柱面上弹出标高线，在楼板底弹出吊杆的布置点控制线。

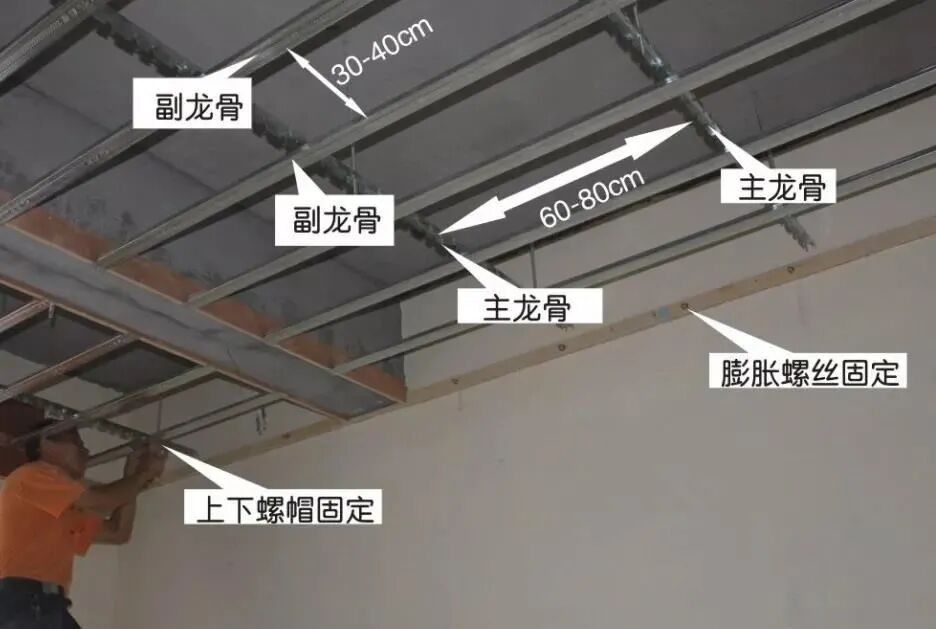

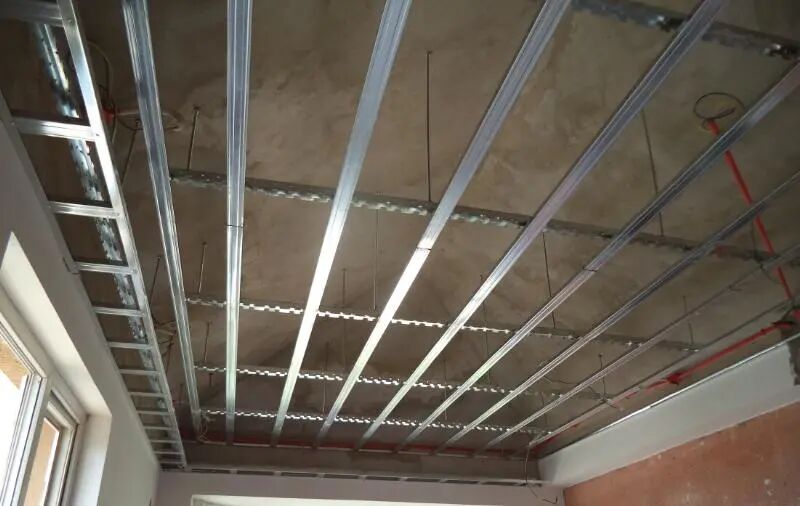

3、安装结构骨架
在吊杆位置钻孔，用膨胀螺栓将吊杆与楼板结构相连接，用吊挂件将主龙骨与吊筋连接；之后依次完成边龙骨、次龙骨和横撑龙骨的安装与固定。
（来源：google.cn）
（来源：google.cn）

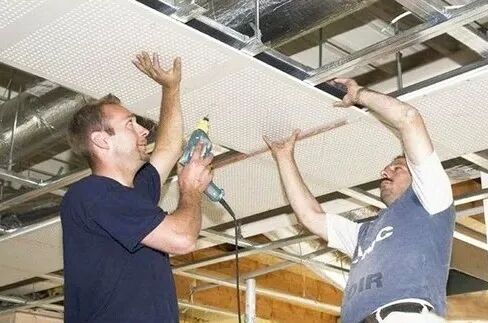

4、安装穿孔石膏板
将穿孔石膏板，用镀锌自攻螺丝固定在次龙骨和横撑龙骨上，钉距要合理，钉头嵌入石膏板内0.5~1mm，顶帽处涂刷防锈漆，并用腻子抹平。
（来源：google.cn）
5、板缝处理
a、如果选用的是免涂装类型的穿孔石膏板，板材拼缝的位置通常会使用金属条嵌缝处理。
（来源：google.cn）
b、若需要进行涂装饰面的穿孔石膏板，则需要用嵌缝腻子将板缝嵌满，选用合适宽度的接缝纸带，用粘接剂或白乳胶将接缝纸带粘贴在嵌缝完毕的拼缝上，要盖过板缝一定距离。
6、饰面处理
如果选用的不是免涂装类型的穿孔石膏板，则需要进行饰面处理。将调制好的腻子或成品腻子进行批刮，一般批刮打磨三次。腻子完工后要在石膏板表面进行涂饰涂料，一般用滚筒刷或喷涂机进行涂饰。
（来源：google.cn）
7、注意事项
a、穿孔石膏板安装连接时，宜以十字交叉的方式来确保穿孔的连续性。对于连接处，不要用腻子覆盖穿孔位置，若覆盖需尽量铲除干净。

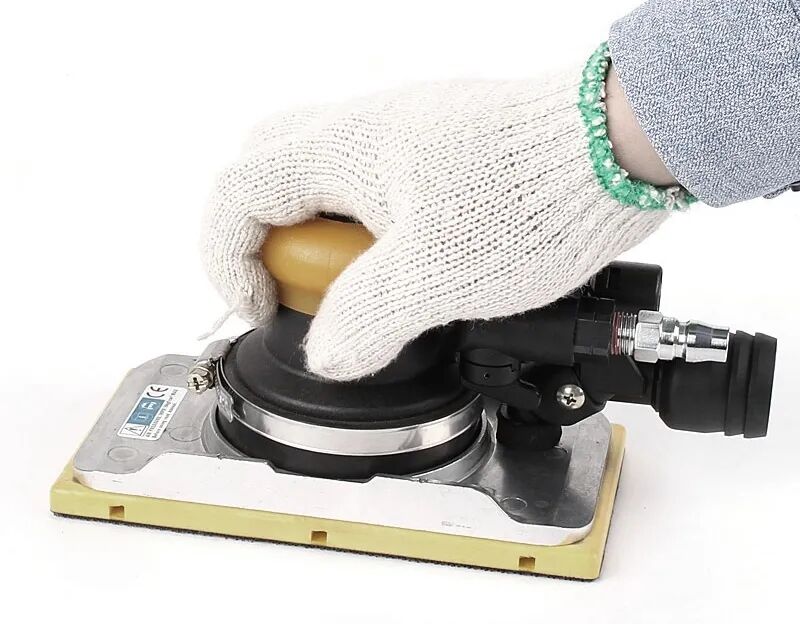

② 批刮腻子时需要注意腻子的接槎及收头，在每层腻子干后，都要用砂纸机进行打磨处理。
（来源：google.cn）
b、可以选用不同类型的油漆，但是选用材料不应该降低其声音质量。

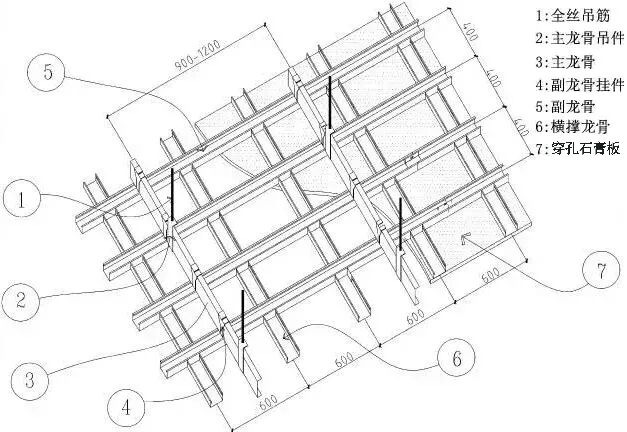

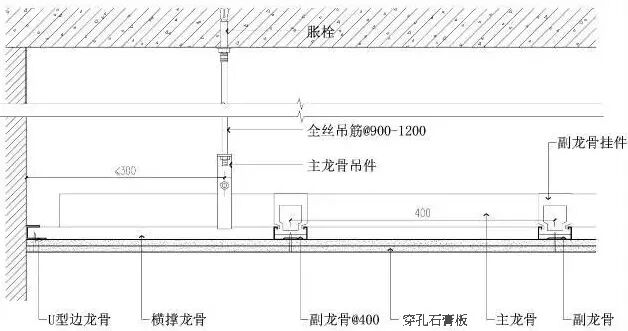

8、节点构造
（来源：google.cn）
节点构造
（来源：google.cn）
构造示意图
