备受瞩目的武汉商业新名片——华润置地武汉万象城，今日盛大开幕。

超级地标万象城综合体位于武汉市汉口传统商务核心区，由两栋超甲级商务办公楼——华润置地大厦，四栋大平层豪宅——幸福里，和购物中心——万象城组成，总面积超70万平方米。

奥雅纳与GP、Lead8、CCDI等方案团队合作，为项目提供结构、岩土、消防专业的方案设计和全过程咨询服务。

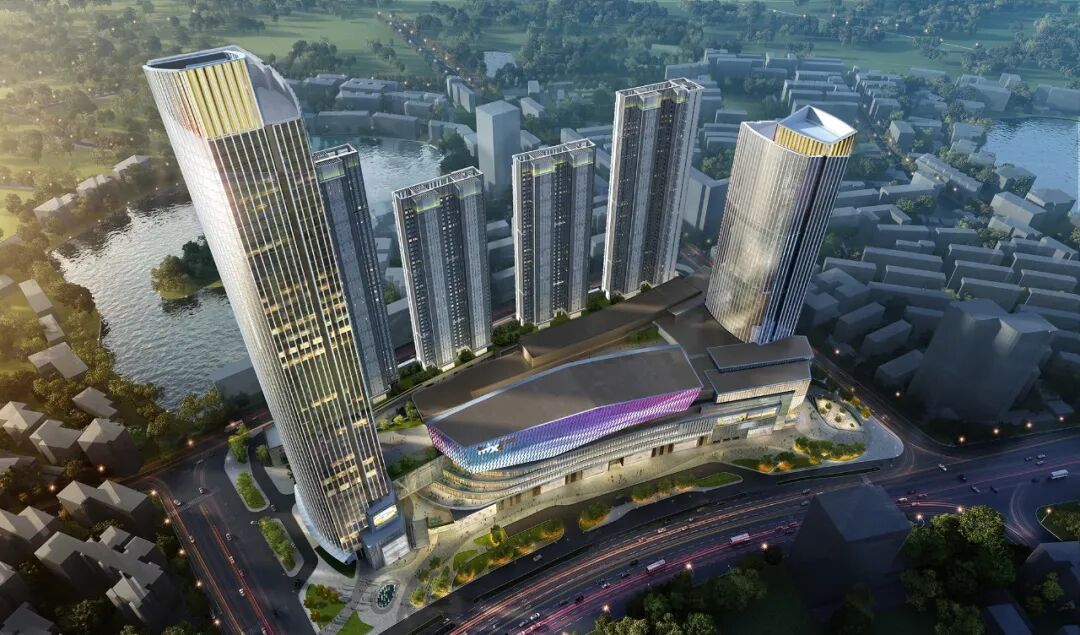

▲项目整体效果图

主入口

新颖玻璃盒增色城市风貌

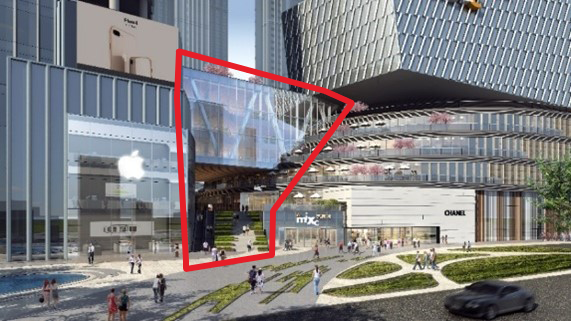

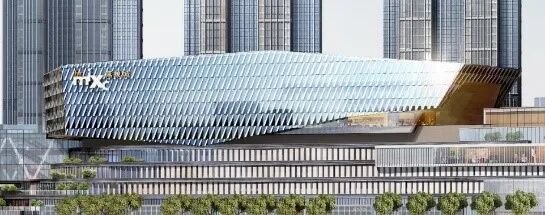

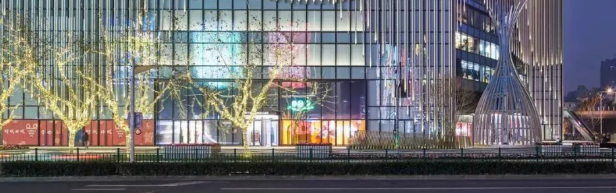

购物中心的主入口，是商场的名片，更是城市的容颜。主入口处巨大的玻璃盒子，将人们引入内部多彩的商业空间。

项目首层入口处是一个约300平方米的无柱大空间，二至六层入口上方结构板逐层扩大，始终与幕墙无连接，形成玻璃盒子般通透的建筑效果。

为此，团队提出了两种结构方案：方案一在首层入口的角部增加一根柱子，以避免4层以上的大悬挑；方案二则保持入口无柱，通过上部楼层设置斜撑来实现大悬挑。

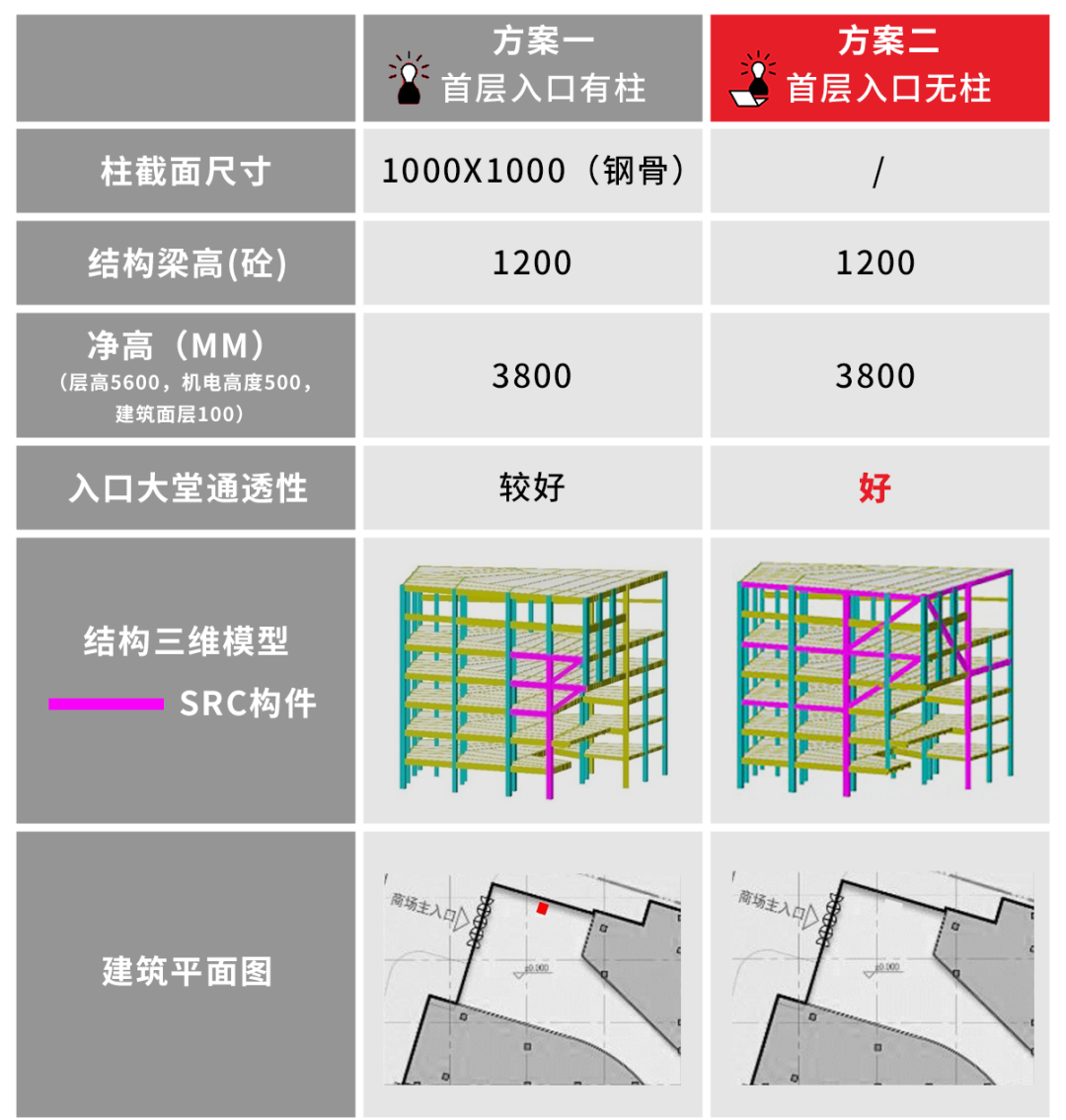

▲入口玻璃盒子两种结构方案的可行性分析对比

通过对比，我们选择了能更好保证入口大堂通透性的首层无柱方案展开进一步设计。团队综合考虑建筑空间、净高和施工难易性，为玻璃盒子采用了钢结构方案。

竖向位移:48mm

（规范限值120mm）

频率3.28Hz

峰值加速度0.141m/s²

▲入口玻璃盒子钢结构方案的竖向变形及振动分析

通过计算分析，在同时满足承载力、变形和舒适度要求的基础上，我们选择悬挑钢梁截面高度1m，悬挑梁端的立柱截面为1m×1.2m的材料方案，实现轻盈的建筑效果。

中庭

开放空间打造景观中心

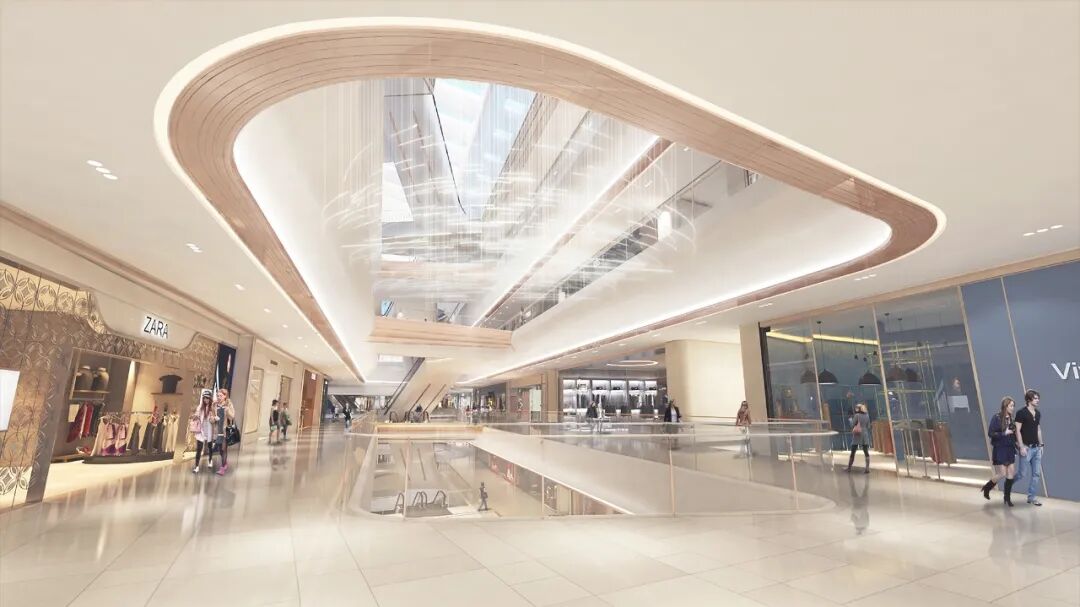

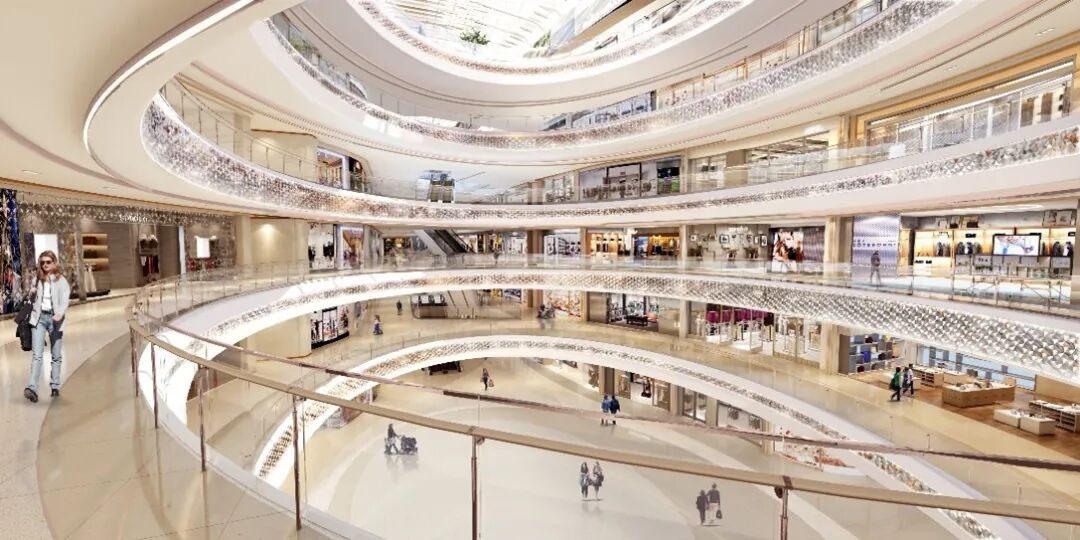

区别于传统百货型购物中心，开阔的无柱大中庭是武汉万象城建筑设计的亮点。大中庭使整体人流动线更加顺畅、通透，为购物中心塑造景观中心，呈现内部层次分明、包罗万象的空间效果，提升消费者的到访体验。

然而，大中庭的设计带来了大量楼板大开洞、大悬挑等结构问题。对于悬挑长度10m左右的区域，项目主要采用常规单向悬挑次梁的结构布置方式，将梁高控制在1.2m内，以保证商业店铺内的使用空间。

同时，在公共走道区域，我们提出“刀把梁”结构方案——在挑梁端部2m长度范围内，将梁高降低到700mm，给机电管线留出空间，保证商业净高。

▲中庭“刀把梁”结构方案示意图

我们采用GSA软件对中庭区域结构布置和楼板振动加速度进行分析。结果表明，大开洞、大悬挑区域的楼板振动频率为 5.05Hz，满足规范大于3Hz的要求，竖向振动加速度峰值为0.027m/s²，亦满足规范小于0.15 m/s²的要求。

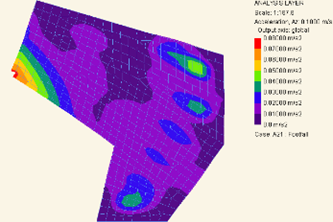

▲典型中庭大悬挑、大开洞区域结构布置和振动分析

对于悬挑长度接近15m的区域，我们利用空间结构的设计概念，采用空腹桁架实现大悬挑。这样，既能满足建筑空间变化的需求，又可以避免因结构高度太大而影响建筑净高。

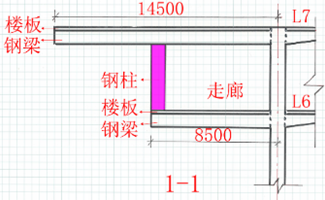

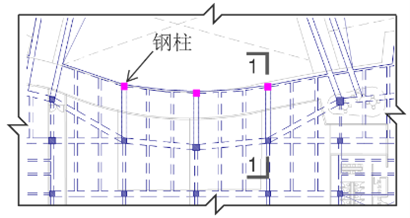

▲典型空腹桁架悬挑区的结构平面及剖面图

无柱大中庭方案亦为消防设计带来挑战。传统的消防设计需要沿中庭洞口增设柱，以实现防火分隔。

我们结合丰富的商业综合体设计经验，提出“大中庭”消防设计概念，将B1至L7层中庭及回廊作为一个整体考虑，在两侧店铺前设置防火卷帘，实现了地上地下中庭内均无柱的要求。此方案在兼顾消防安全的前提下，既满足了建筑内部空间的核心亮点及特色，也实现了后期运营租户分隔的灵活性。

水晶之冠

悬浮桂冠画龙点睛

如同为万象城戴上了夺目的帽子，一顶“水晶之冠”悬浮于商场之上。“悬浮”的“冠体”支撑在从主屋面上延的钢柱上，“冠顶”则距离主屋面约20m。“冠边”与购物中心主体结构完全脱开，距离结构柱最远约19m。

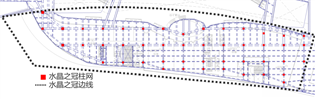

▲水晶之冠外轮廓与主屋面的位置关系

团队采用钢结构塑造水晶之冠，主要抗侧体系为中心支撑框架，以配合轻盈的建筑效果。我们在悬挑区域及中间局部位置布置了水平支撑，以增强屋盖刚度并保证水平力的可靠传递。

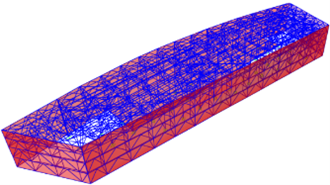

▲水晶之冠三维模型

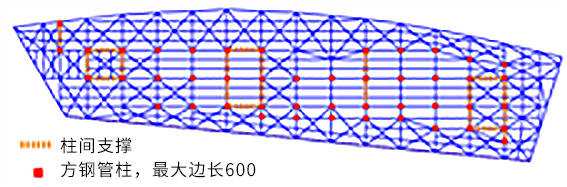

▲水晶之冠顶面结构布置图

水晶之冠边线距离结构柱5-19m，同时，外立面最大高度达约30m，且中间无楼板或结构梁支承。因此，我们将立面桁架挂在从主框架顶部外伸的悬挑桁架上，通过采用立面桁架为外立面提供水平刚度。

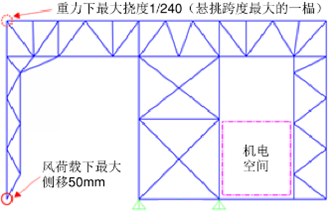

▲水晶之冠横向结构示意图

在水晶之冠的外立面，我们通过水平环梁连接立面桁架，形成面内刚度，为立面桁架提供面外支撑，并为建筑幕墙提供支座。各桁架弦杆与腹杆的节点处，均布置有桁架面外支撑杆件，以减小弦杆的计算长度，从而减小截面尺寸。

同时，我们在外立面布置人字撑，形成环桁架，以减小桁架间的变形差，从而控制桁架杆件的最大尺寸，满足建筑效果轻盈的设计理念。

兼顾效率

提升项目商业价值

项目地处城区，临近武汉地铁7号线，部分区域位于地铁安全保护区范围内。根据当地相关规定，在保护区内施工，须在完成规划设计方案并得到相关行政审批后方可开展。

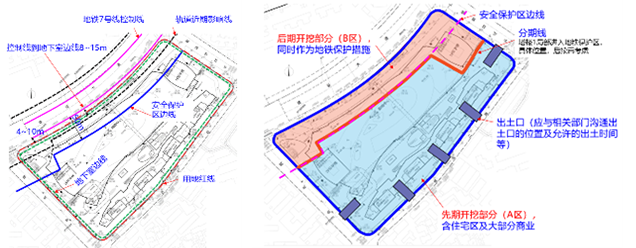

▲基坑分区开挖示意图

项目开展伊始，万象城方案尚在紧锣密鼓的规划设计中。为加快项目开发，奥雅纳岩土工程团队和业主一起研究了各种基坑分期开挖策略。我们建议，可在方案相对稳定的住宅区域先行施工，逐步开展商业区基坑施工。通过局部逆做实现售楼中心开业等措施，既确保项目持续开工，亦保证地铁保护区的安全，实现缩短开发周期，节约项目成本。

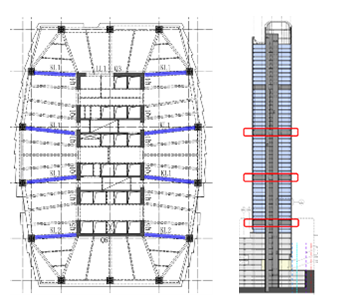

项目A栋办公塔楼高239.7m，为超限高层建筑。在抗震审查设计的沟通过程中，希望对结构自振周期有所控制，以确保大楼结构具备良好的动力特性和抗震能力。

我们的结构工程师综合考虑动力特性调整对建筑功能、机电综合等其他专业的影响，通过结构优化分析，对局部刚度敏感构件加强及减弱，在满足主体结构自振周期控制的同时，最大限度保证了建筑功能和净高实现。
