关于常规空间的纯玻璃隔断的设计做法和工艺流程，在dop之前的分享中，有比较详细的提到过。
△ 纯玻璃隔断的工艺流程视频 △
咱们都知道，看上去简单的设计构造，一旦体量和尺度放大后，在落地的过程中的深化做法也会跟着有所调整。
△常规纯玻璃隔断构造做法△
本期内容，我们围绕着室内玻璃隔断来看看，当室内的玻璃隔断高度超过常规高度3.5米，甚至达到6~10米时，在节点构造上，该如何来实现？

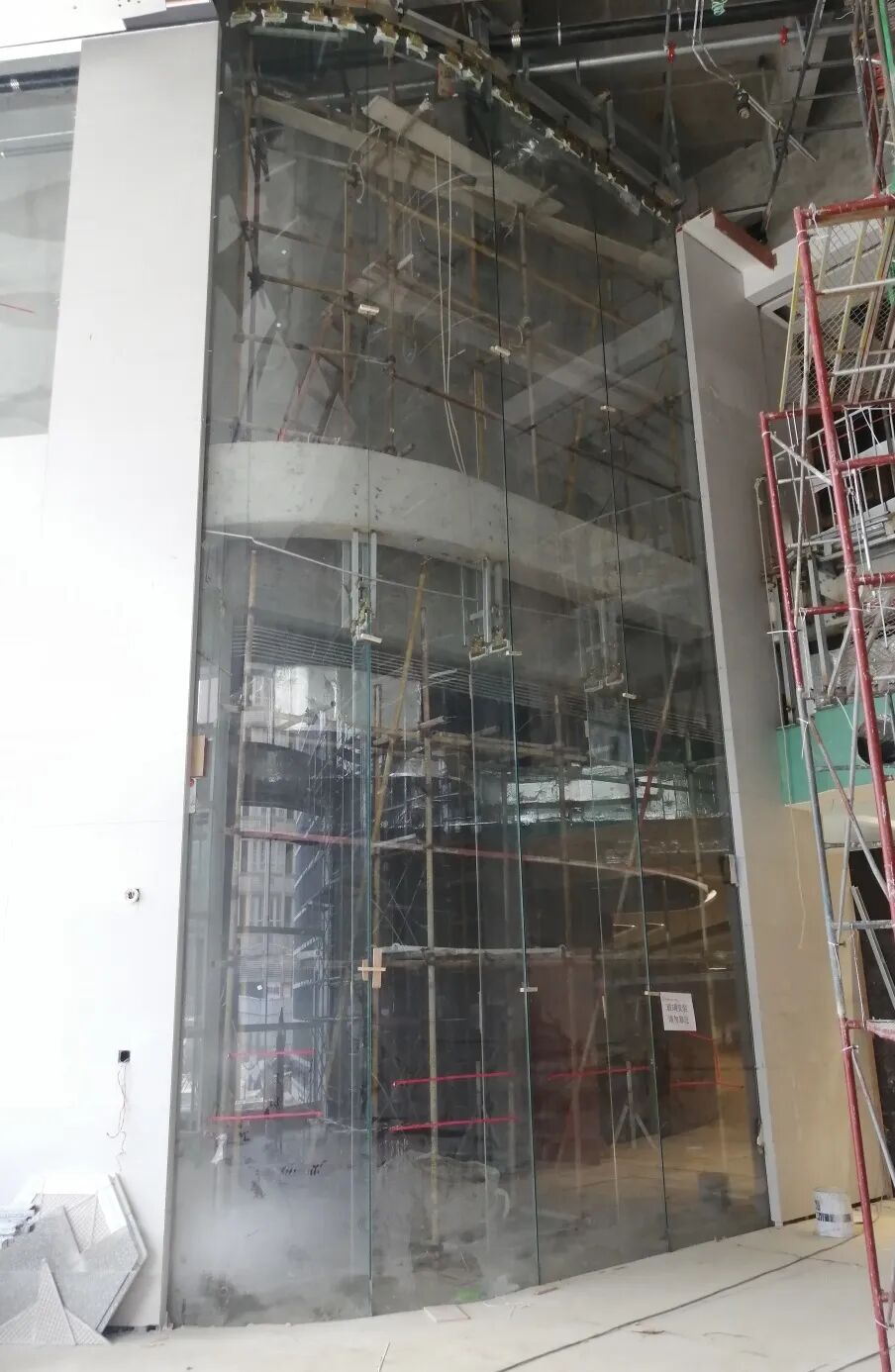

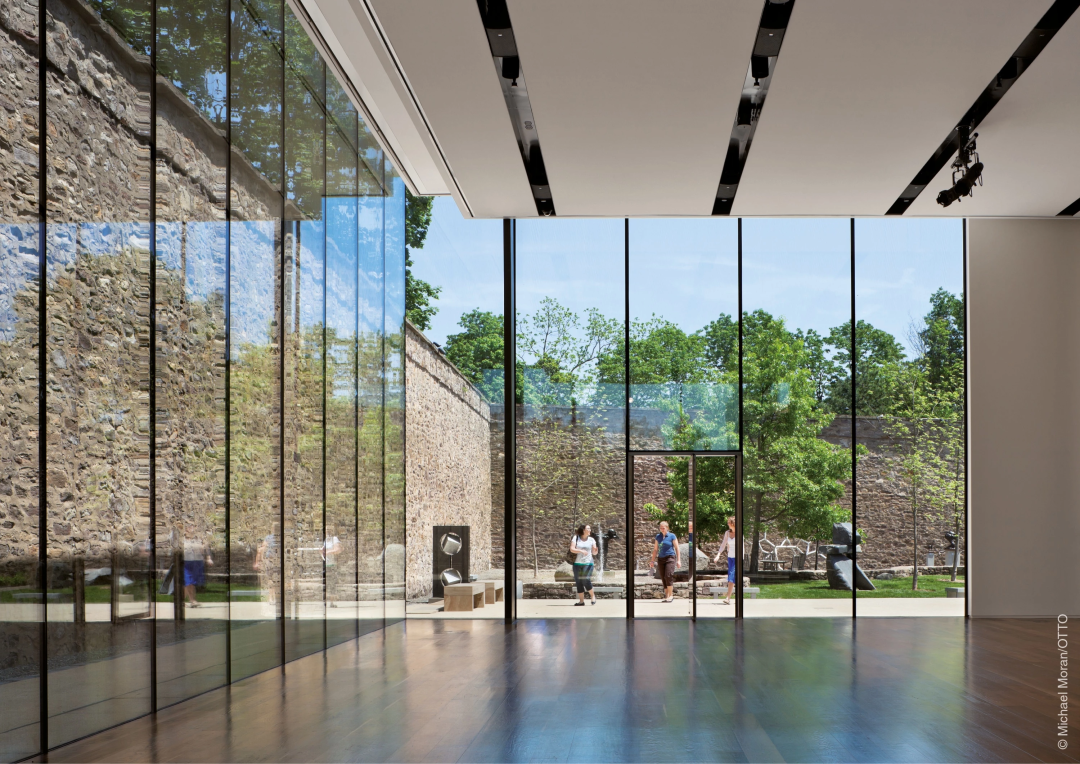

△室内超高纯玻璃隔断△
简单来说，原理一样，可以通过吊挂装置来实现。
△超高玻璃隔断 视频版 △
接下来，简单分析下构造节点做法
大概做法是这样：
△先确定结构主体位置

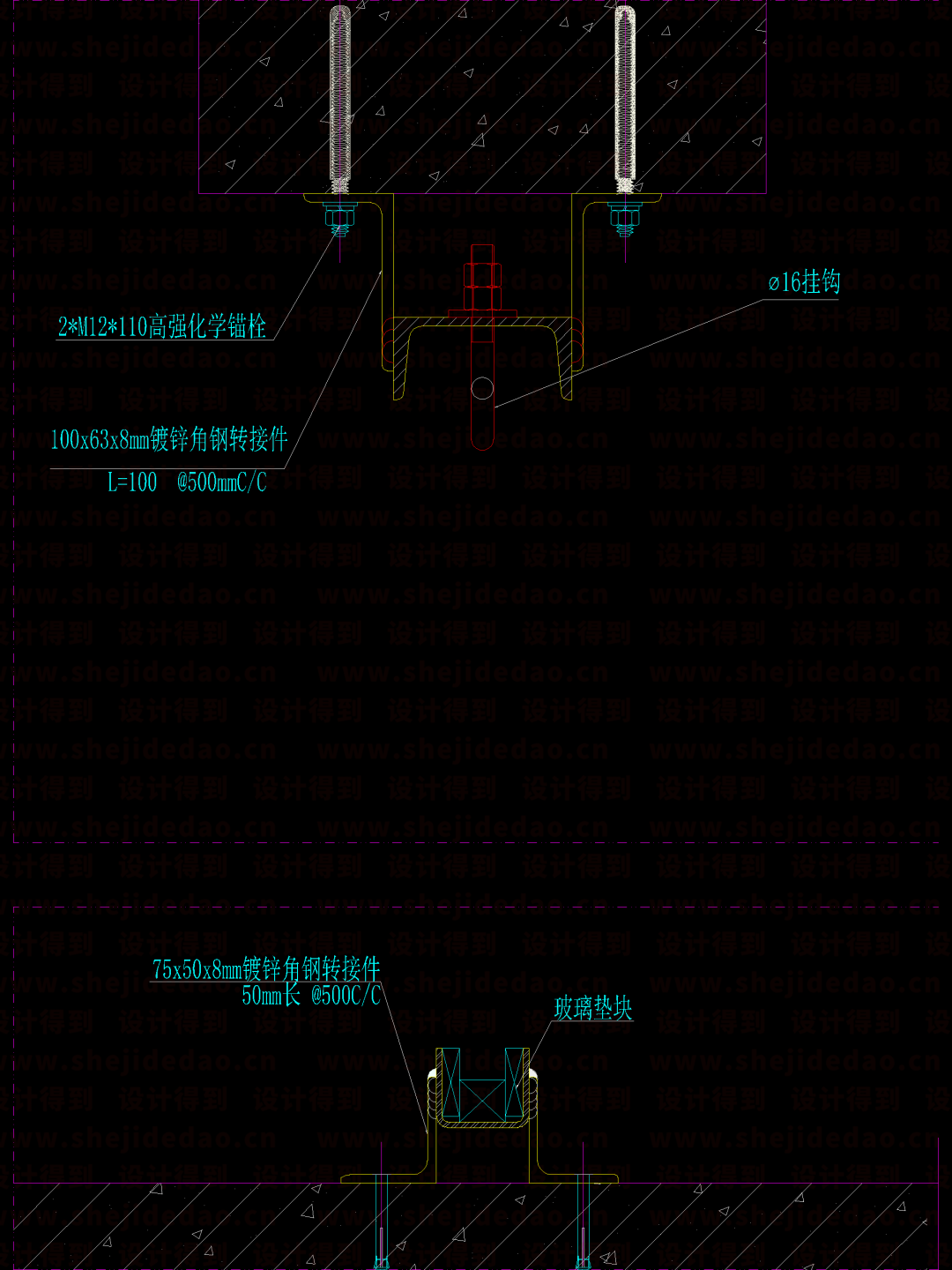

△在结构顶和地面上 用 膨胀螺栓 固定 镀锌角钢

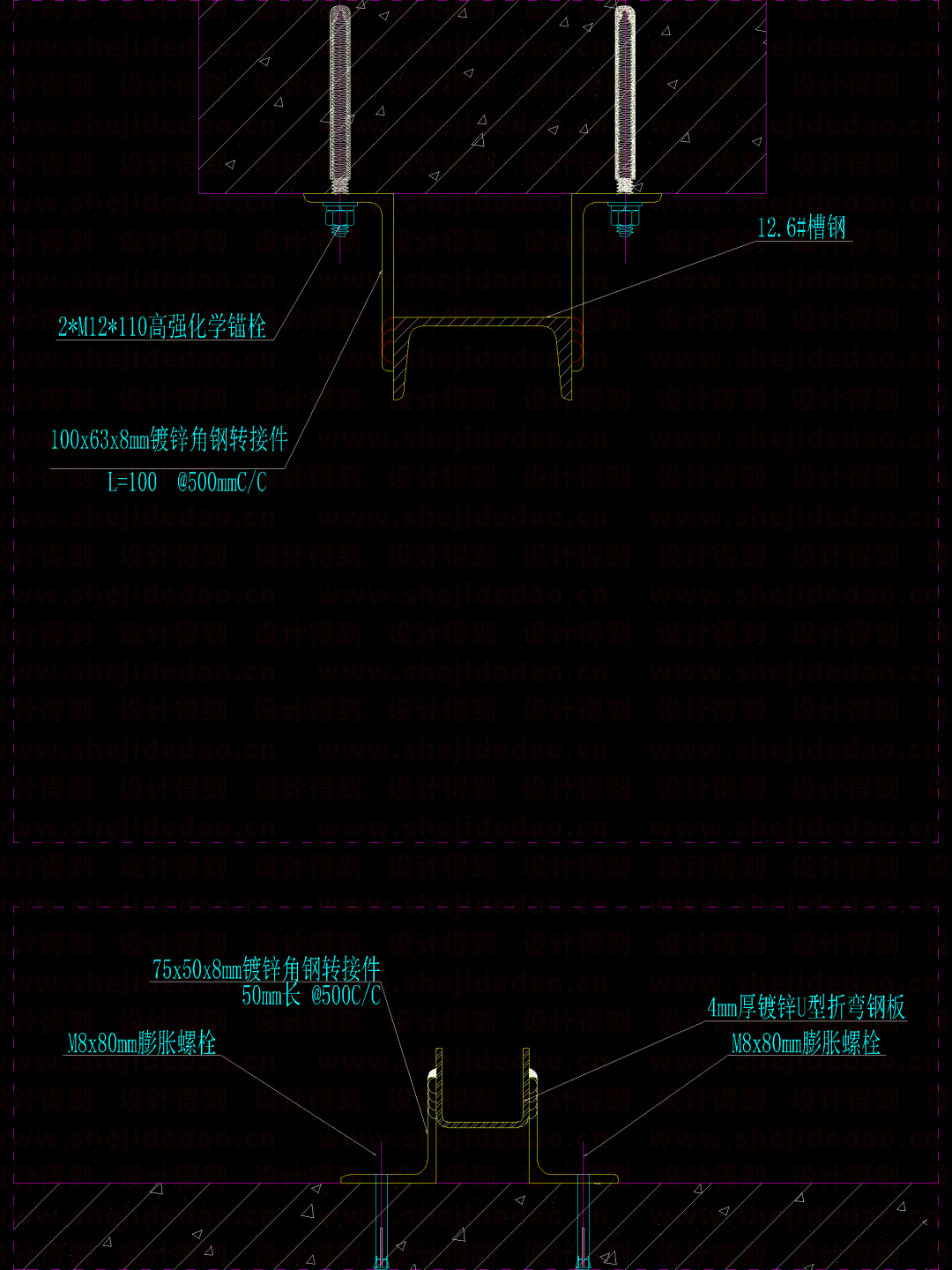

△顶部焊接槽钢 地面固定U形折弯钢板
△槽钢固定挂钩 U形钢做柔性垫片

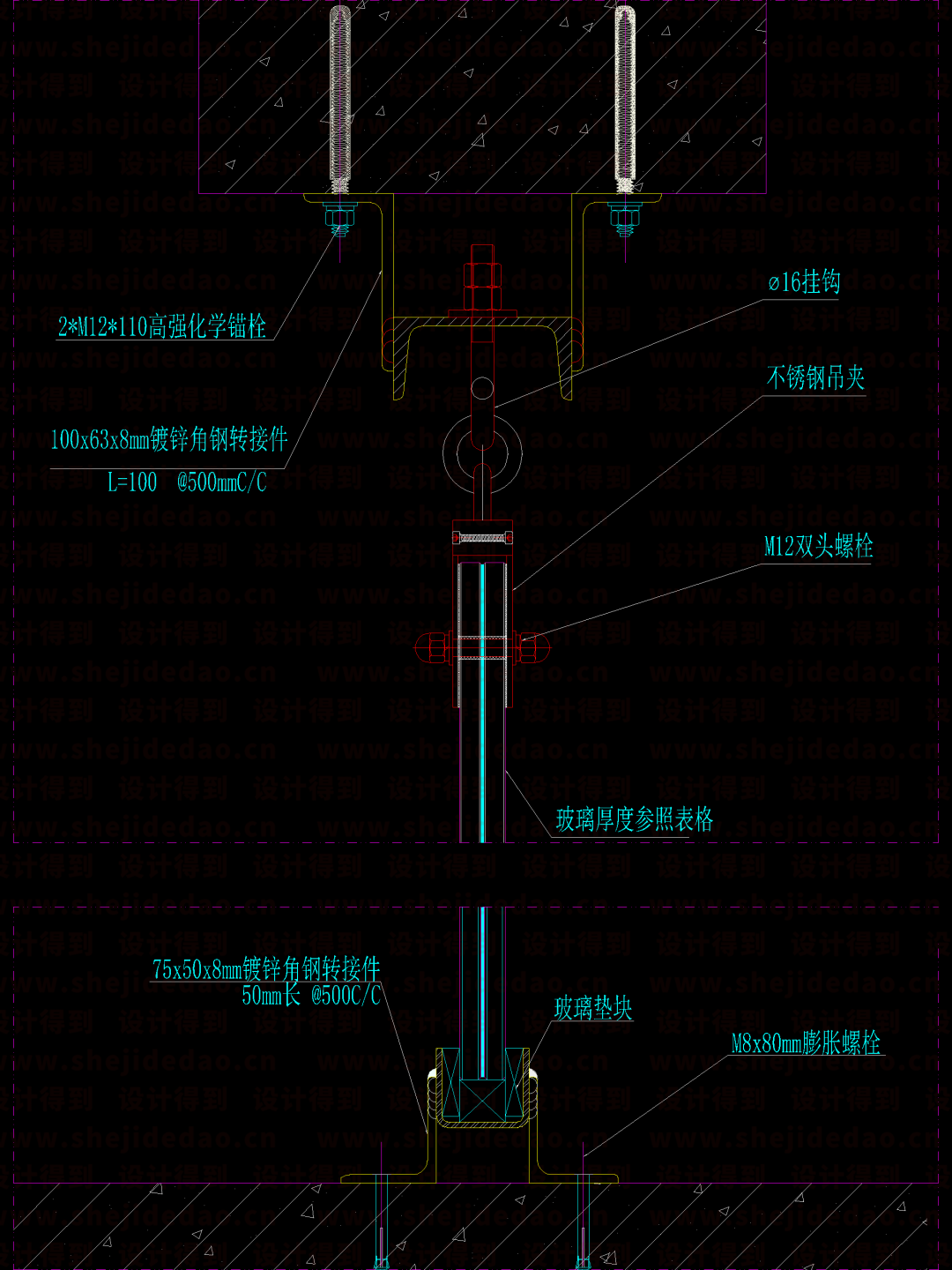

△挂不锈钢吊夹

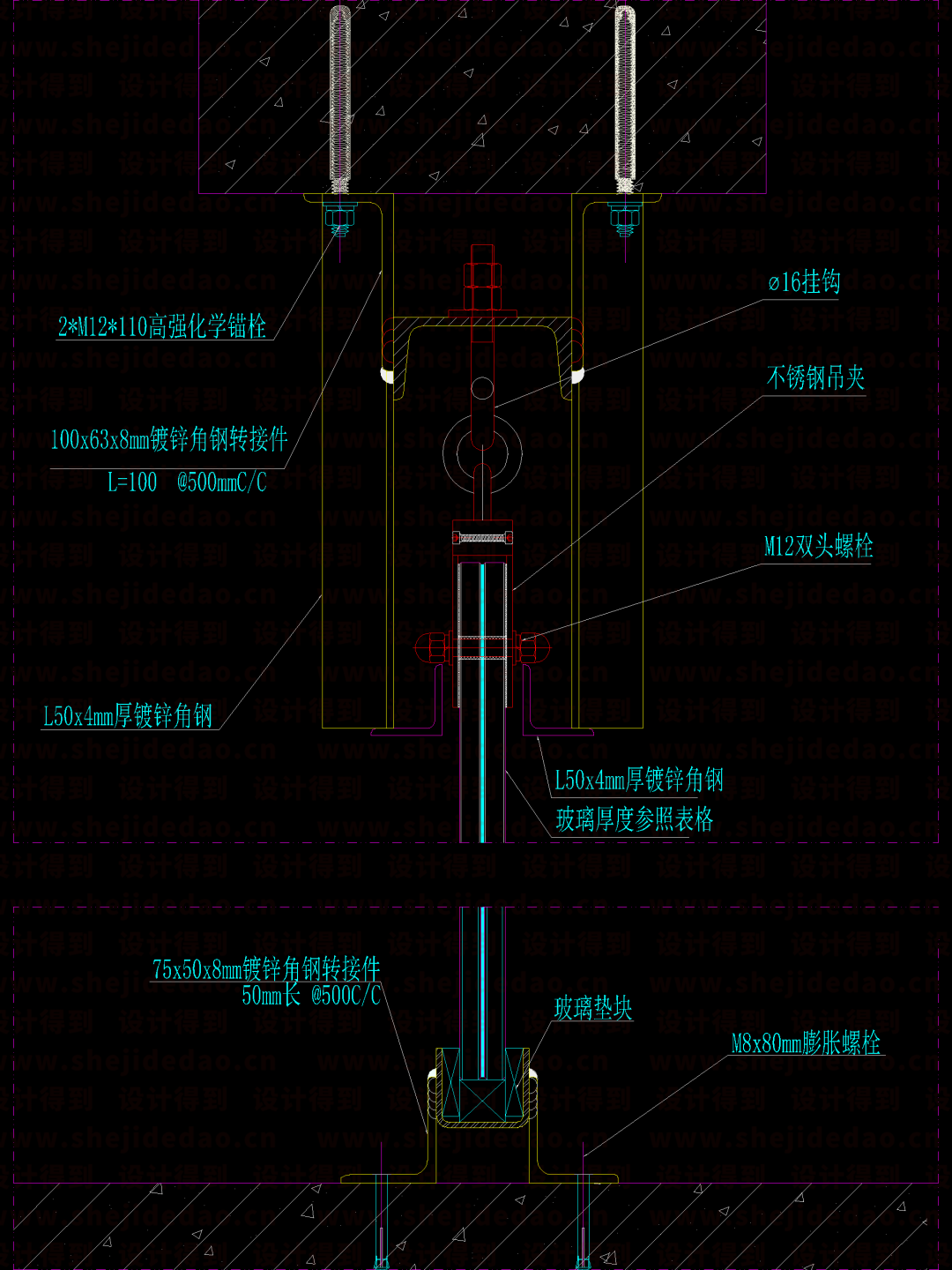

△对穿螺栓固定玻璃

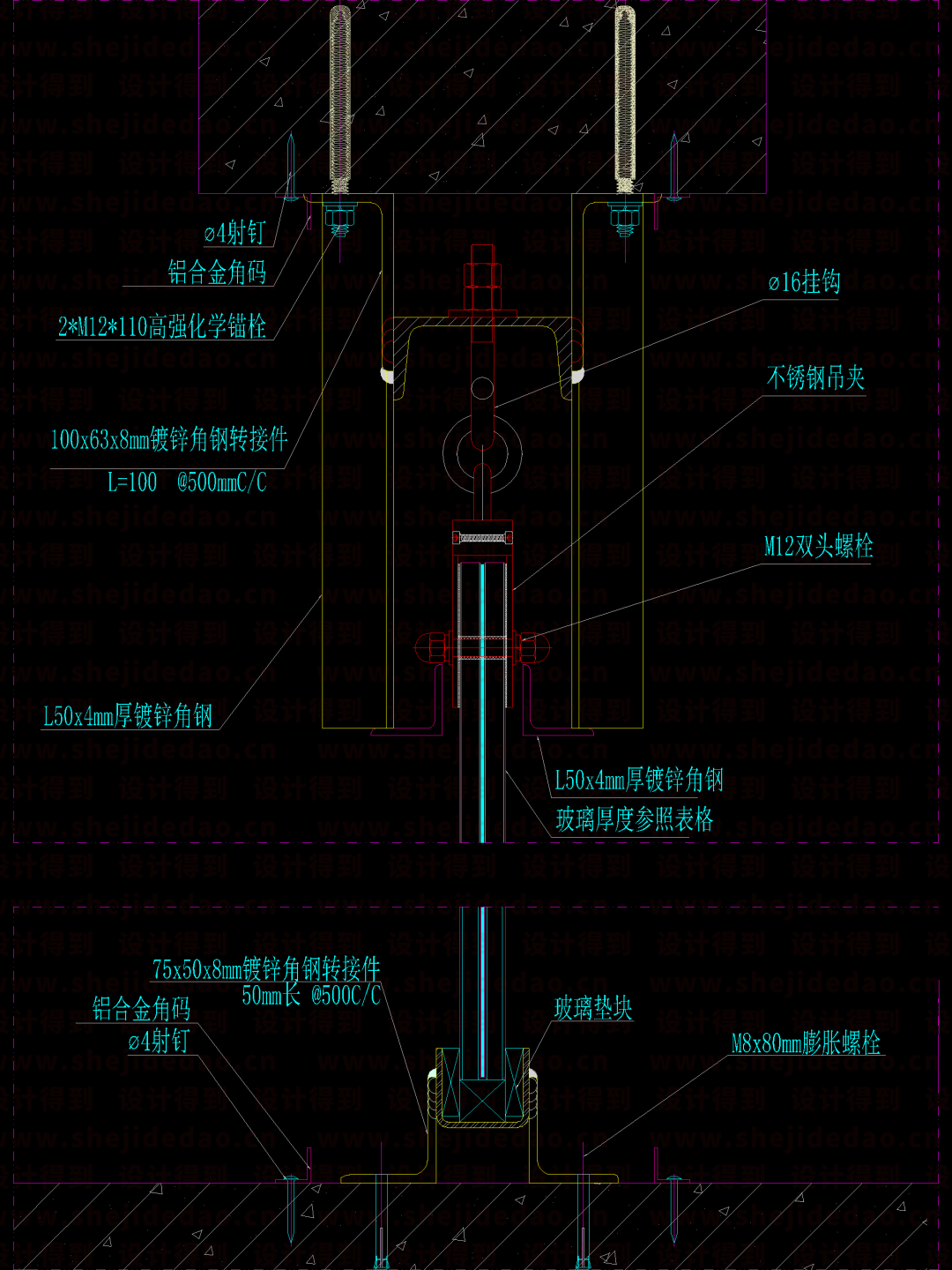

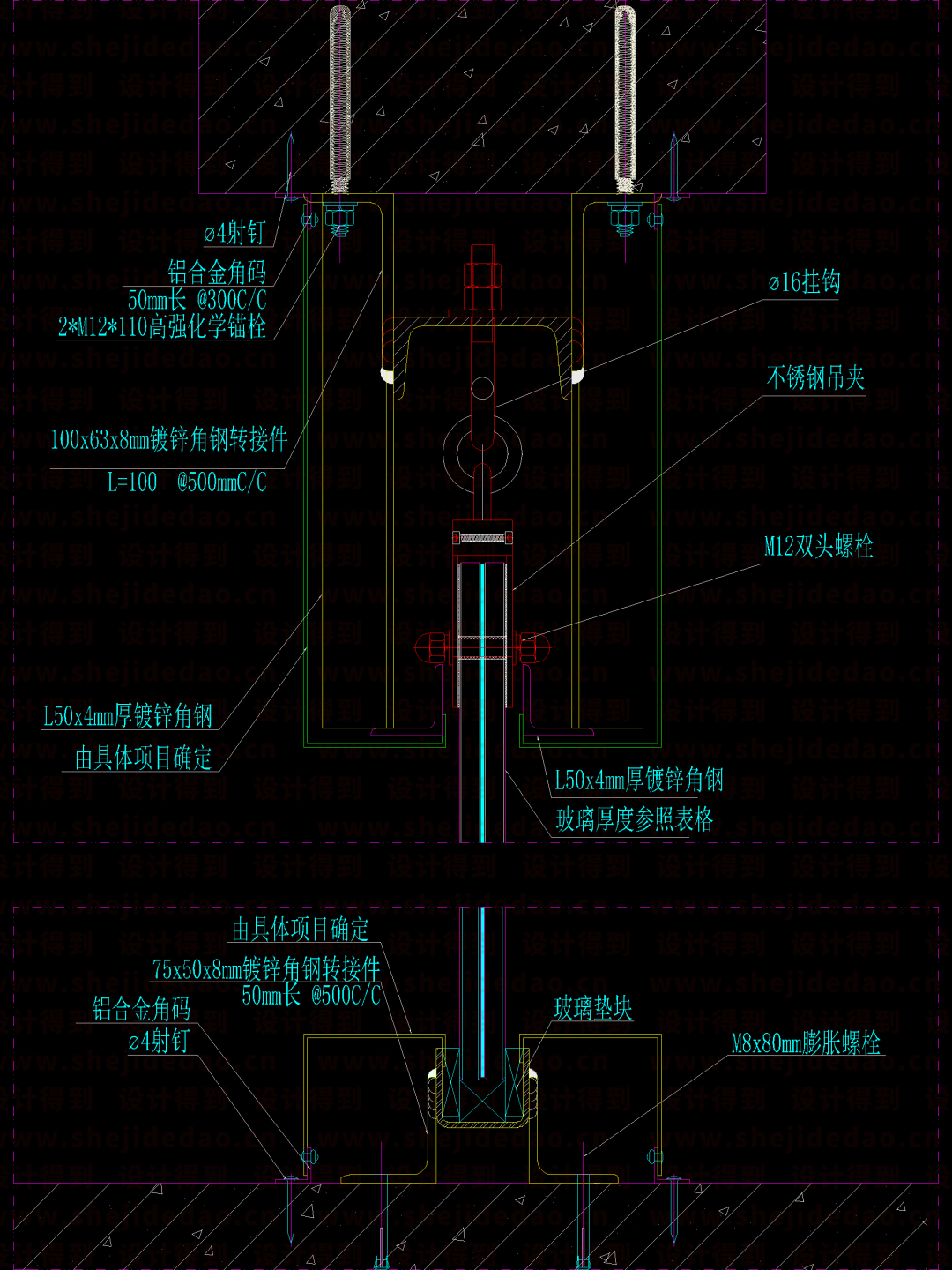

△焊镀锌角钢框架
△固定铝合金角码
△装饰面金属盖板

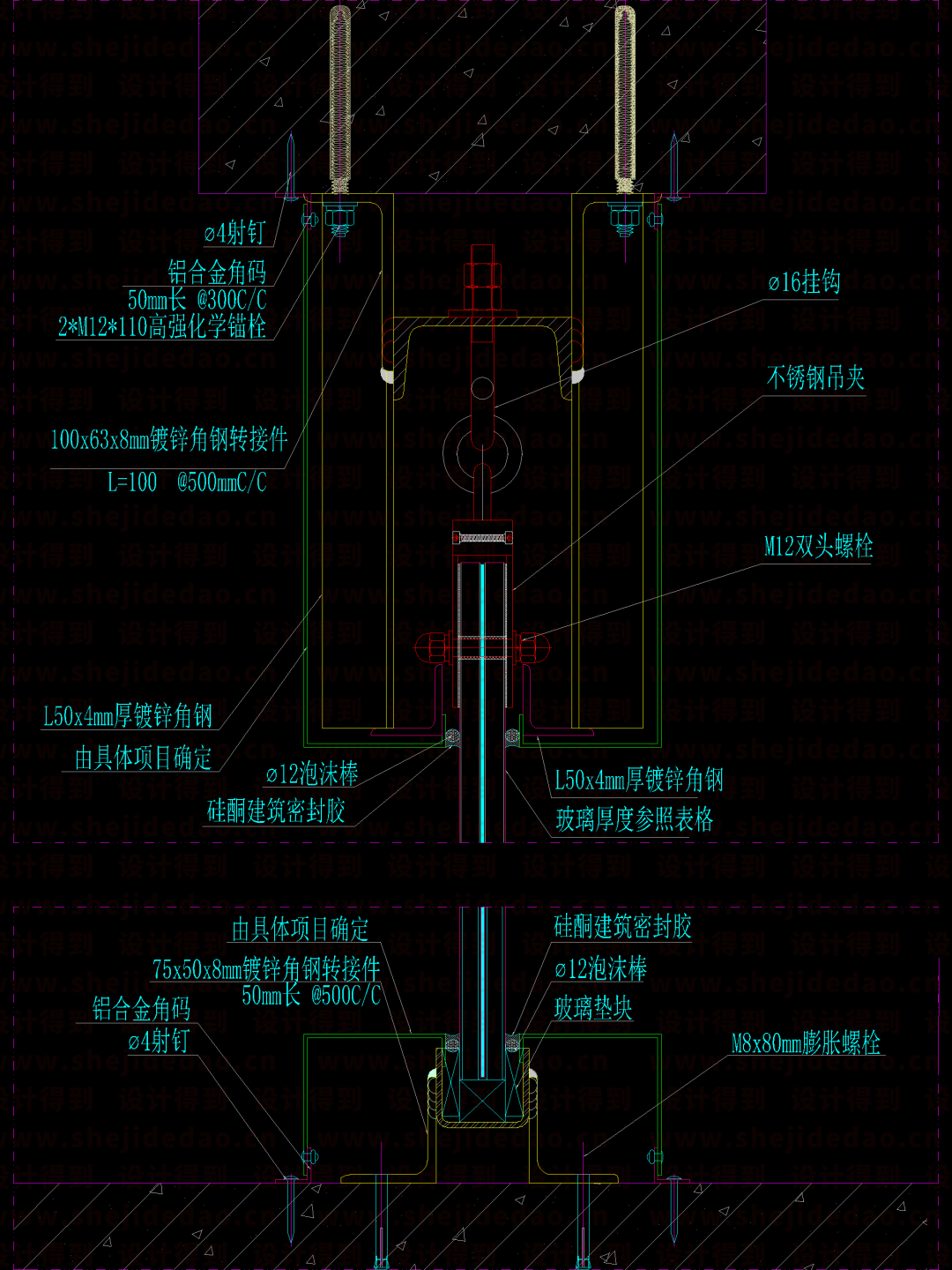

△缝隙处 填泡沐棒 打同色胶 收口

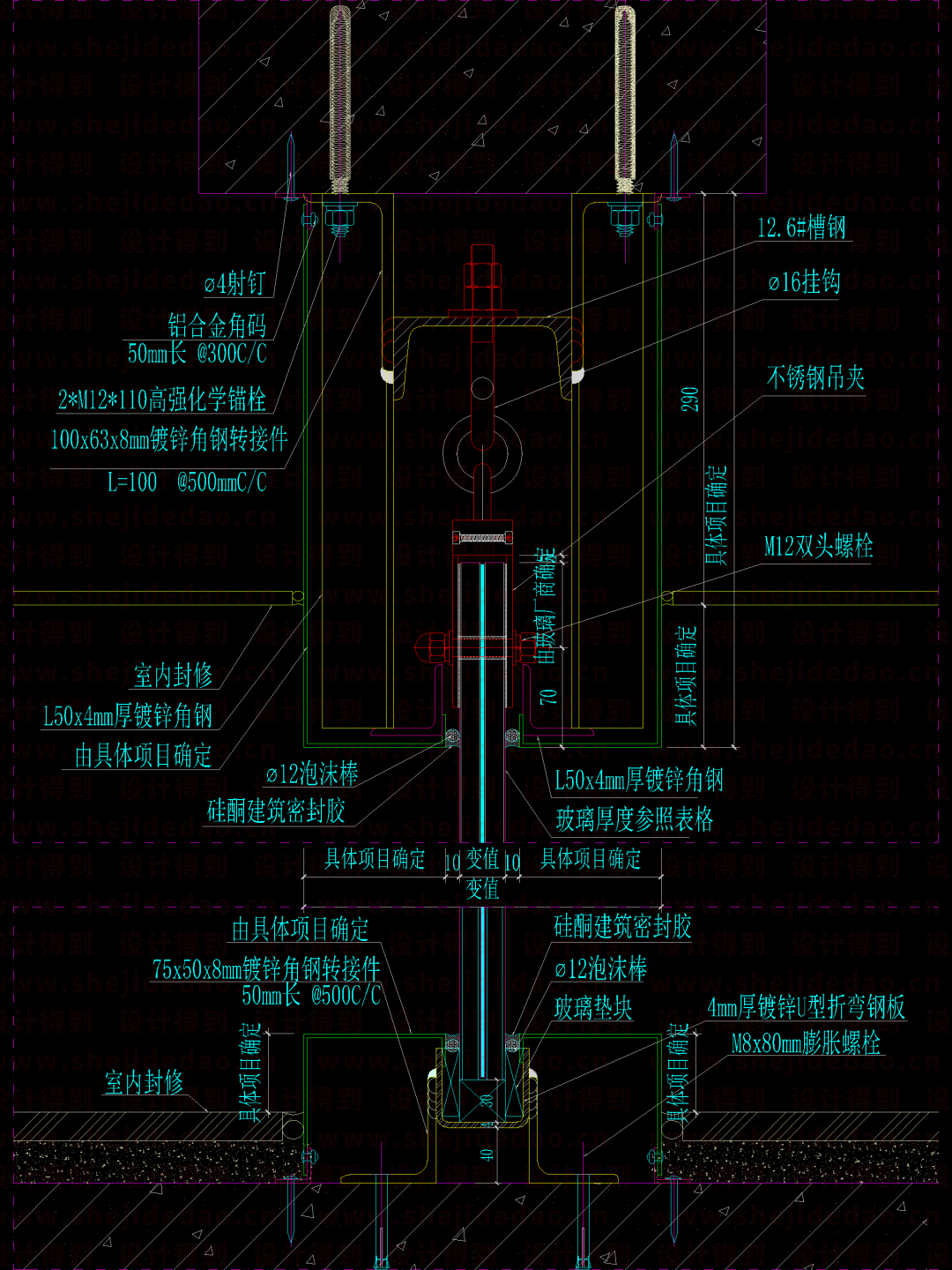

△调入天地饰面图块，标注尺寸材质
超高超大玻璃隔断，就完成了
最后，来看下整个超高超大纯玻璃隔断的安装过程
△候场中

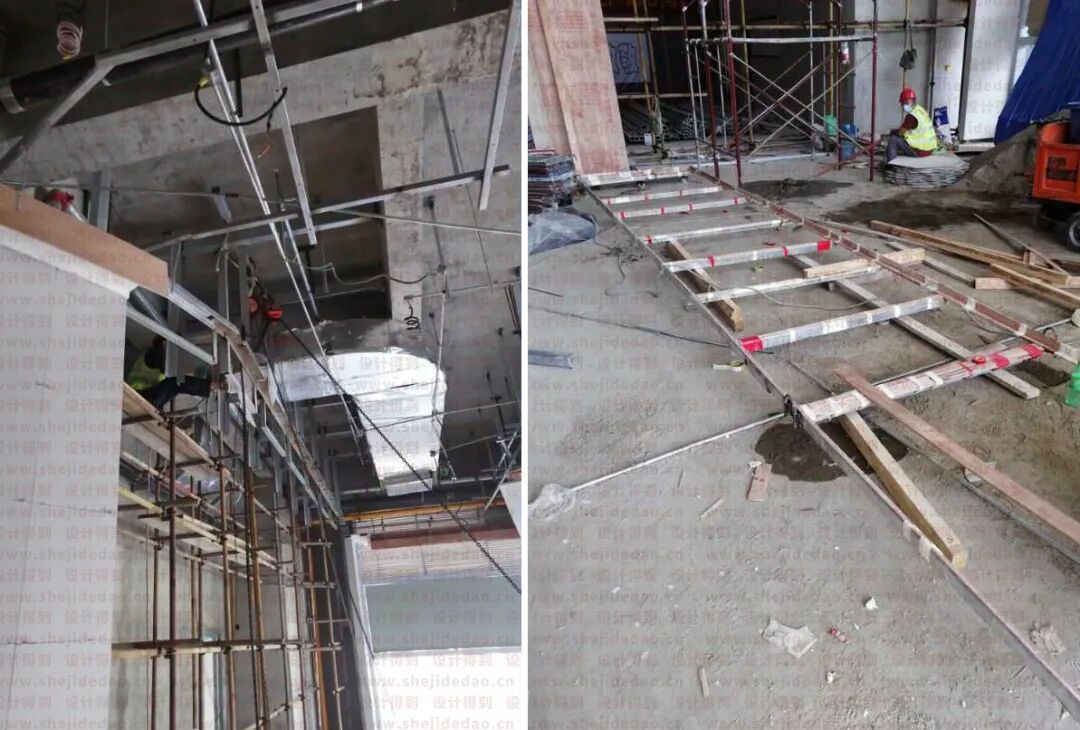

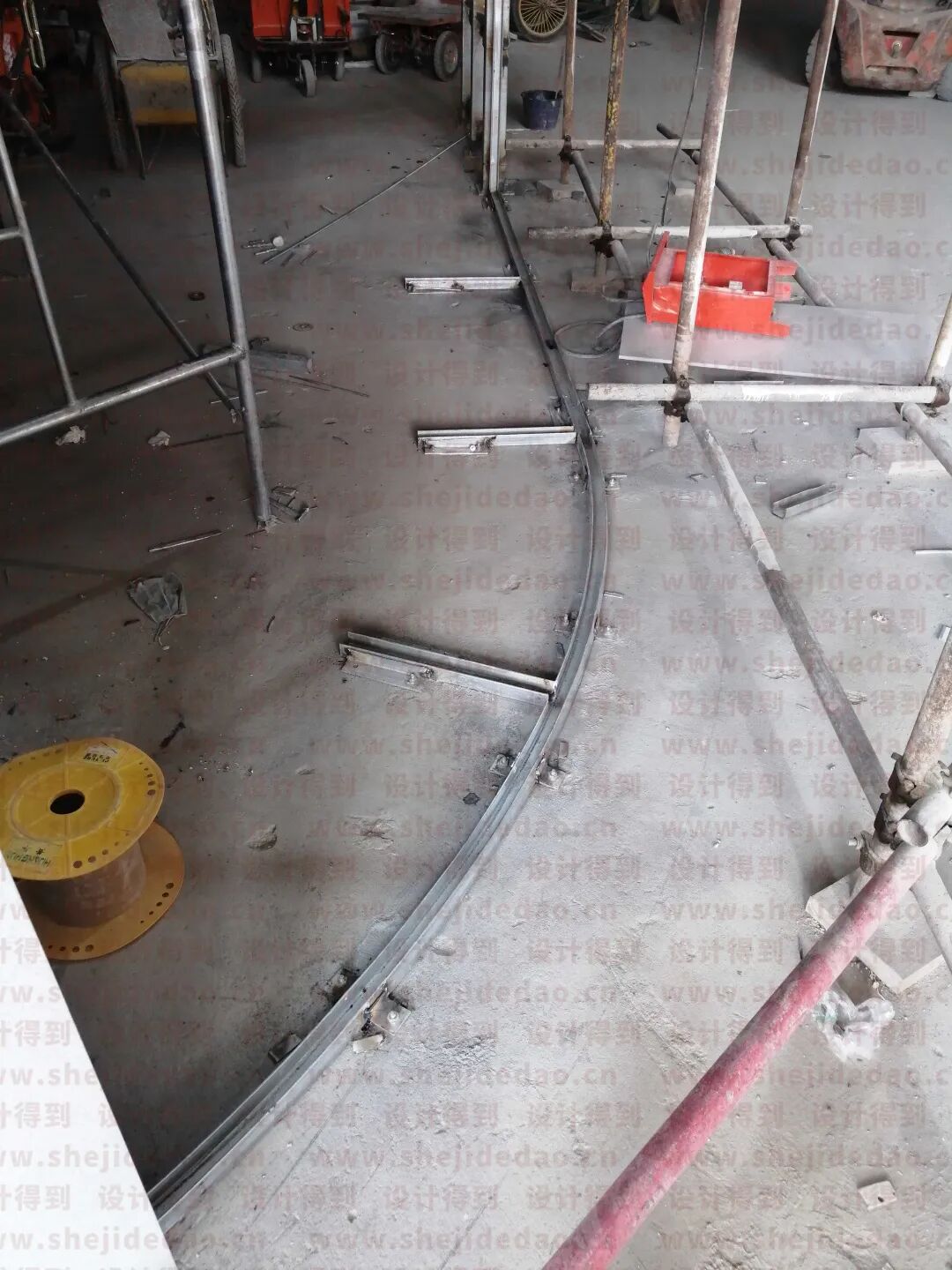

△地面玻璃槽

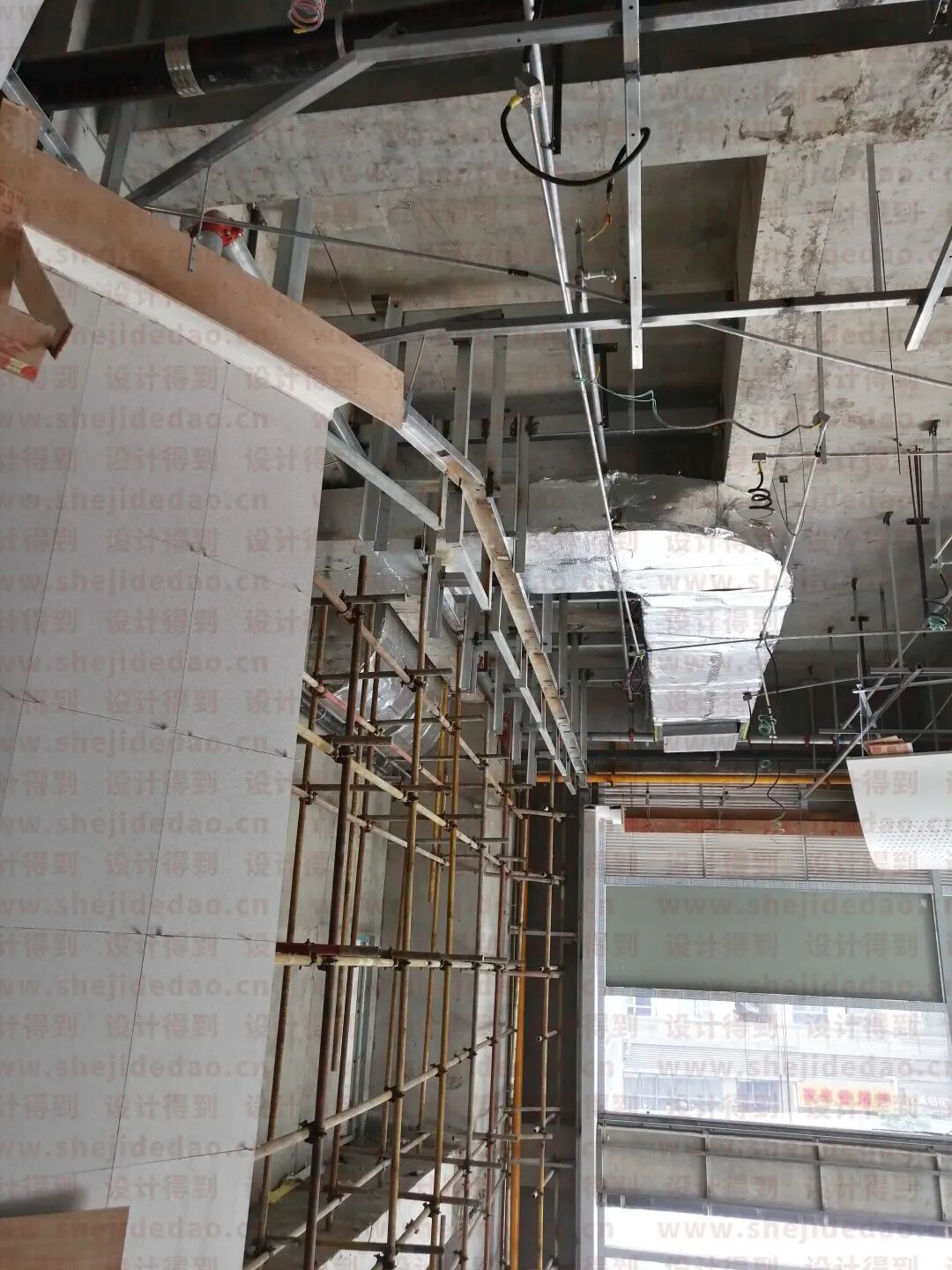

△顶面玻璃槽

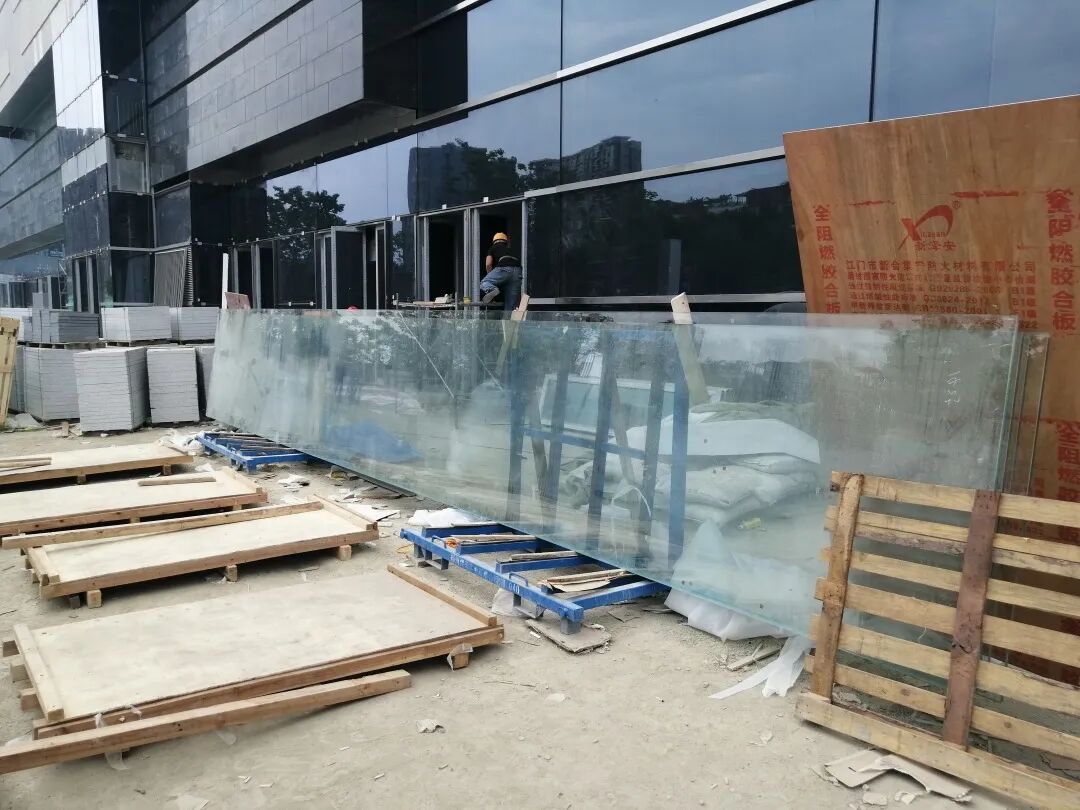

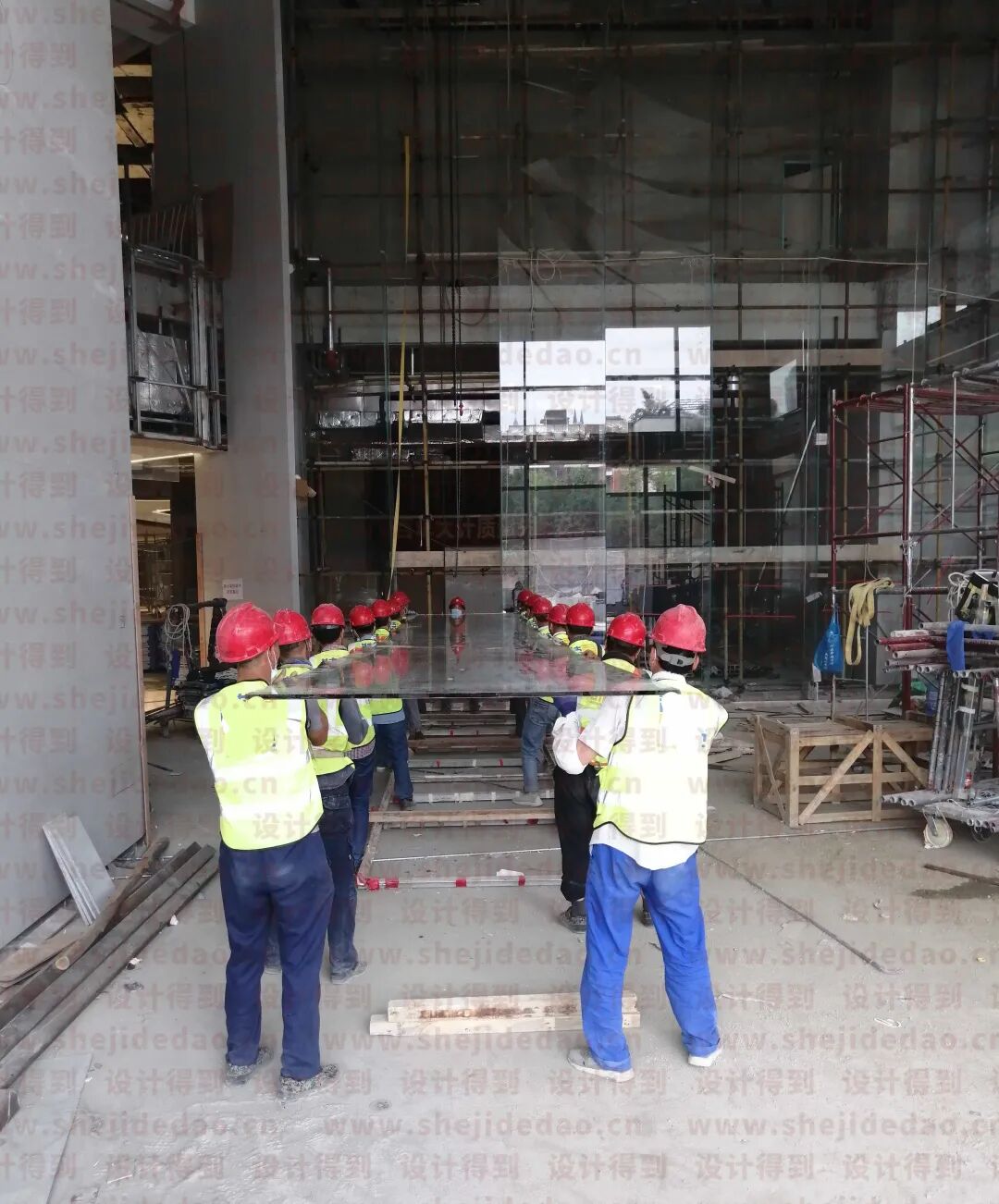

△玻璃架子与吊机准备

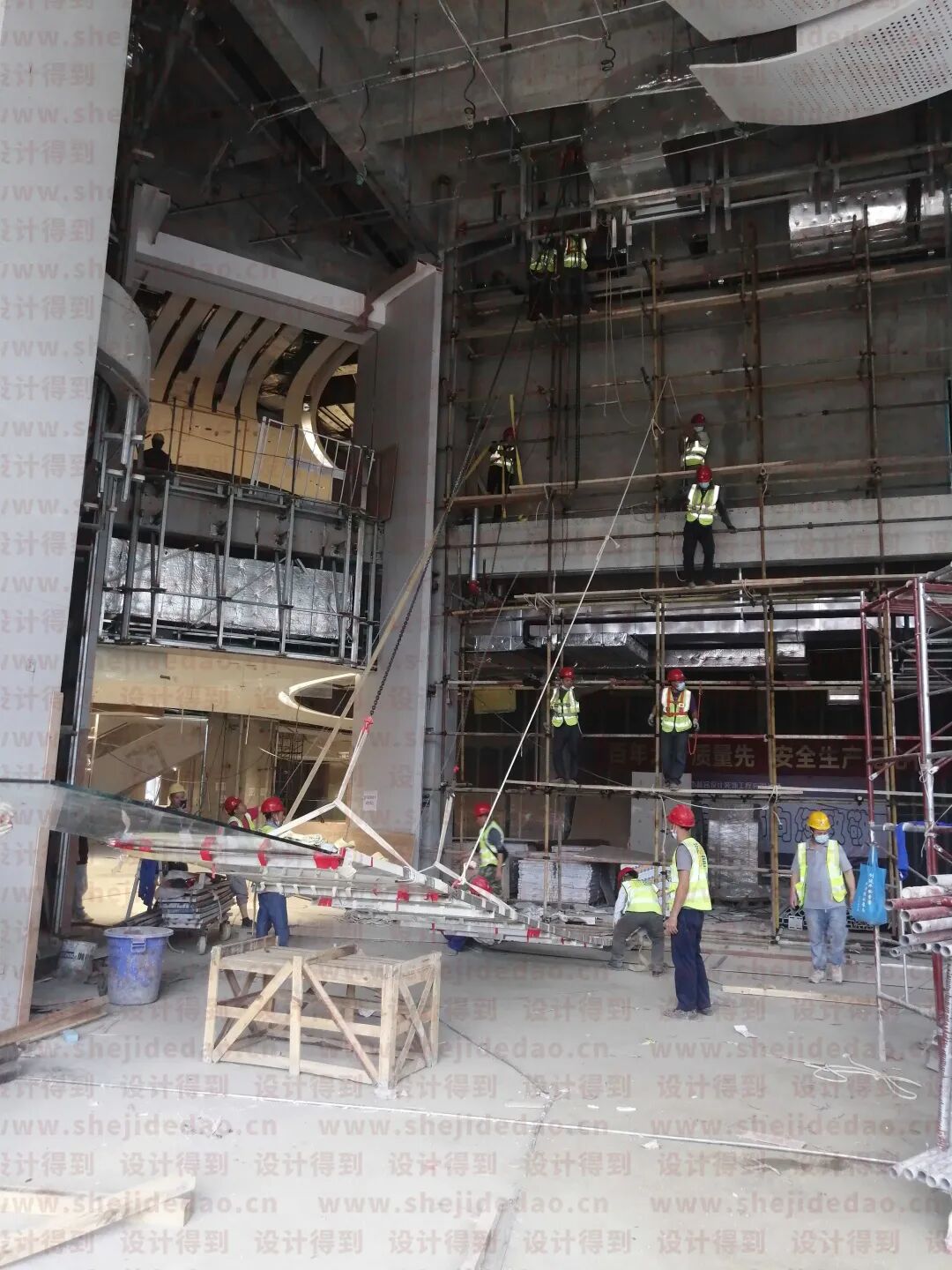

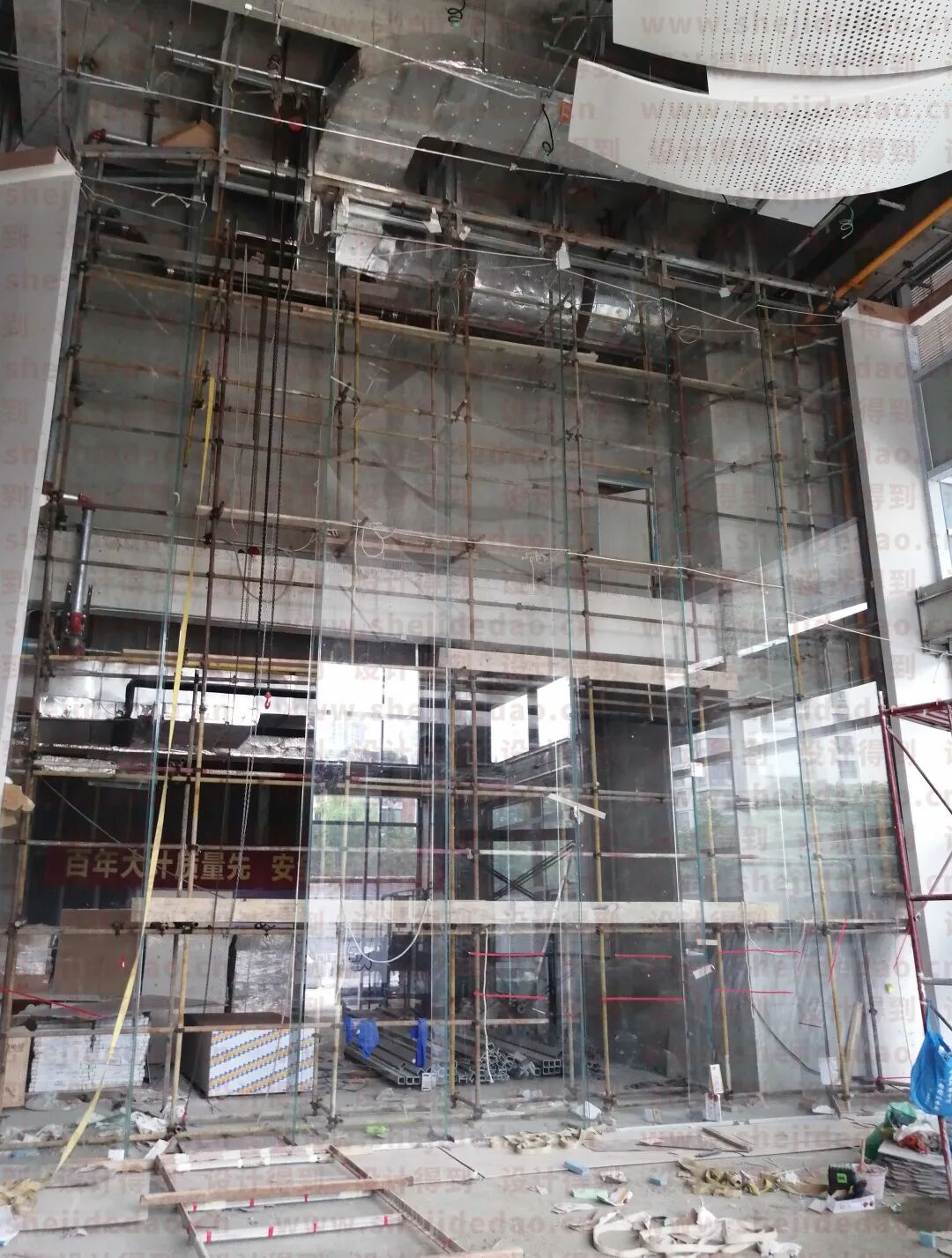

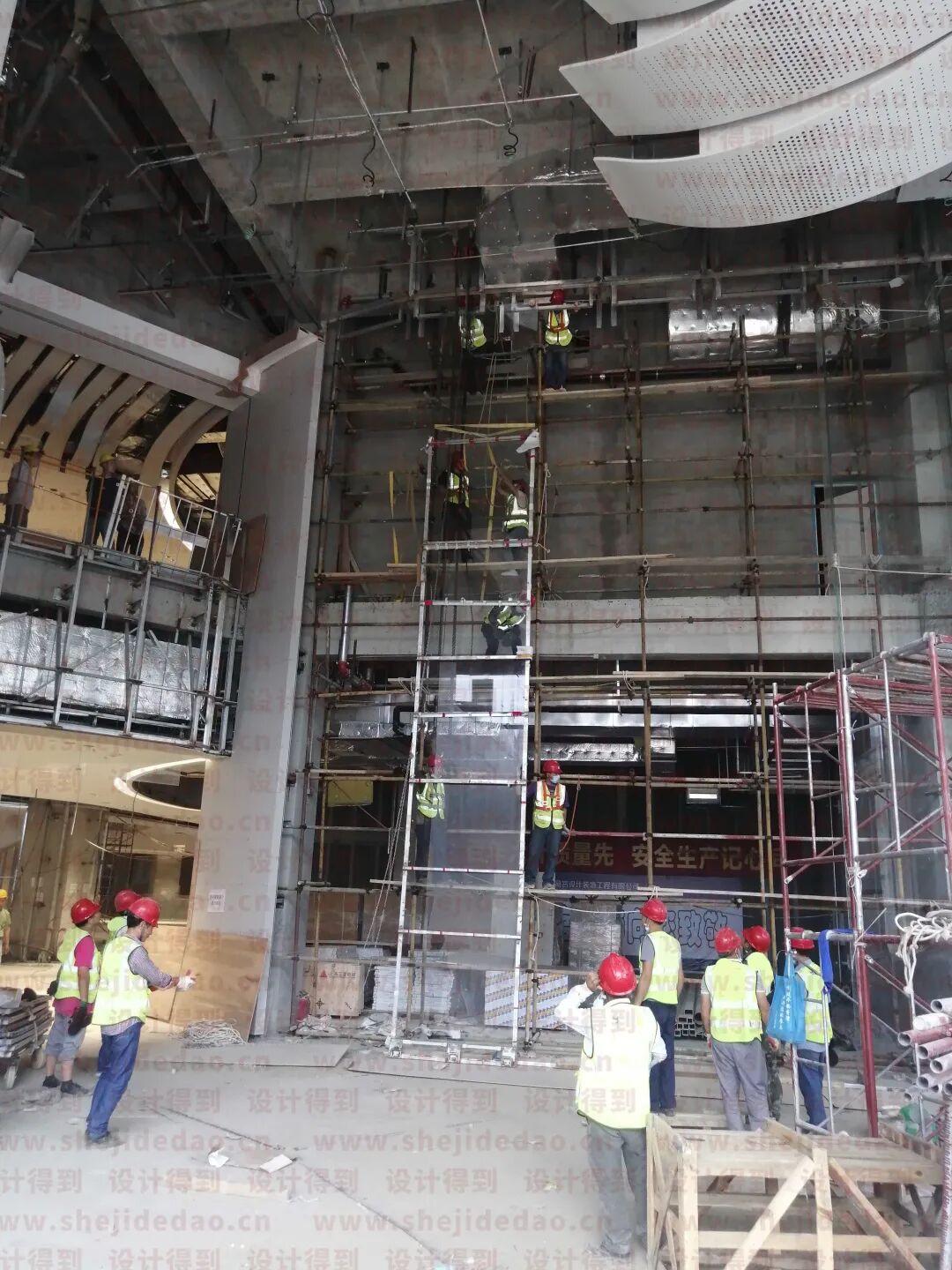

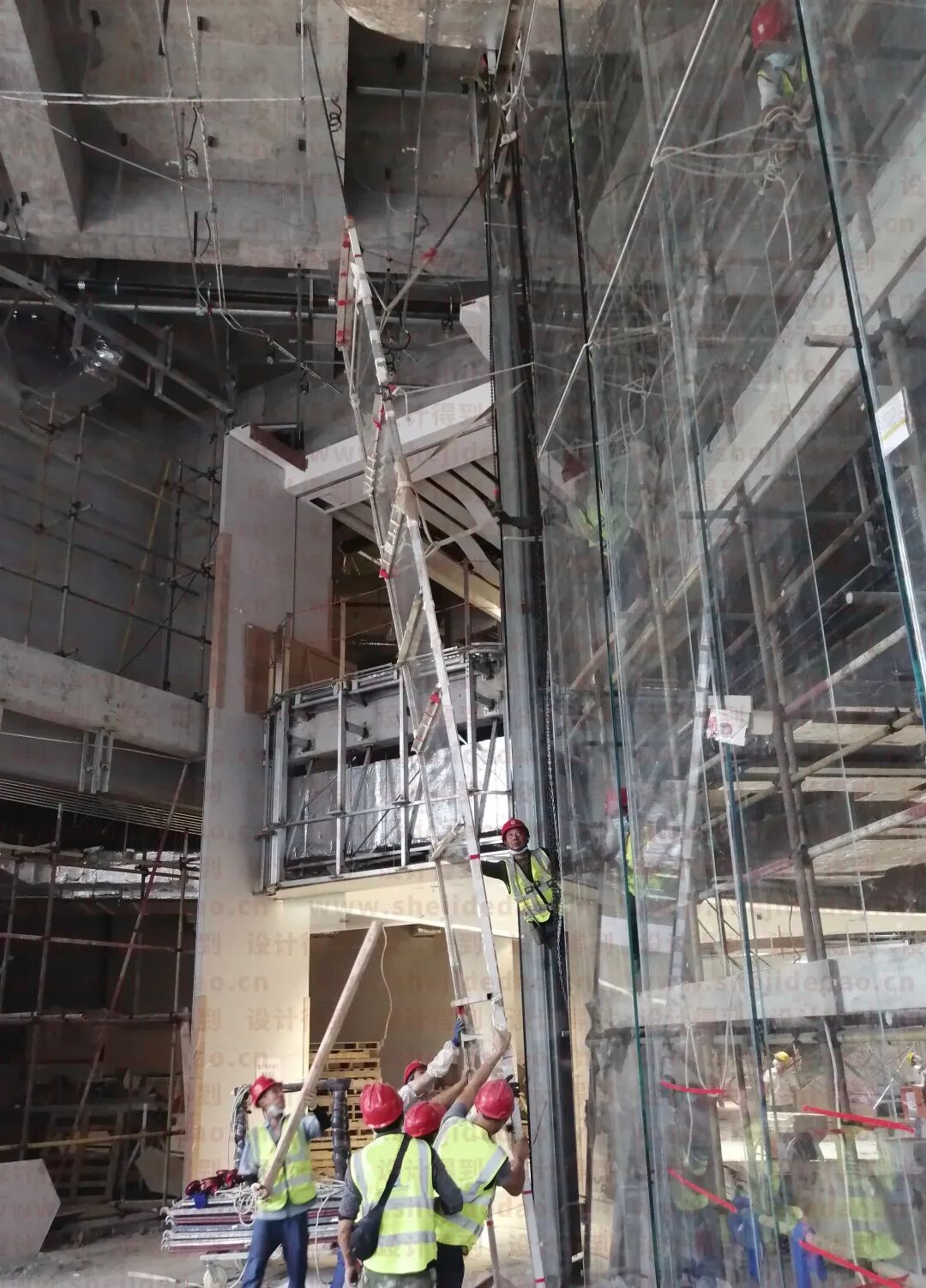

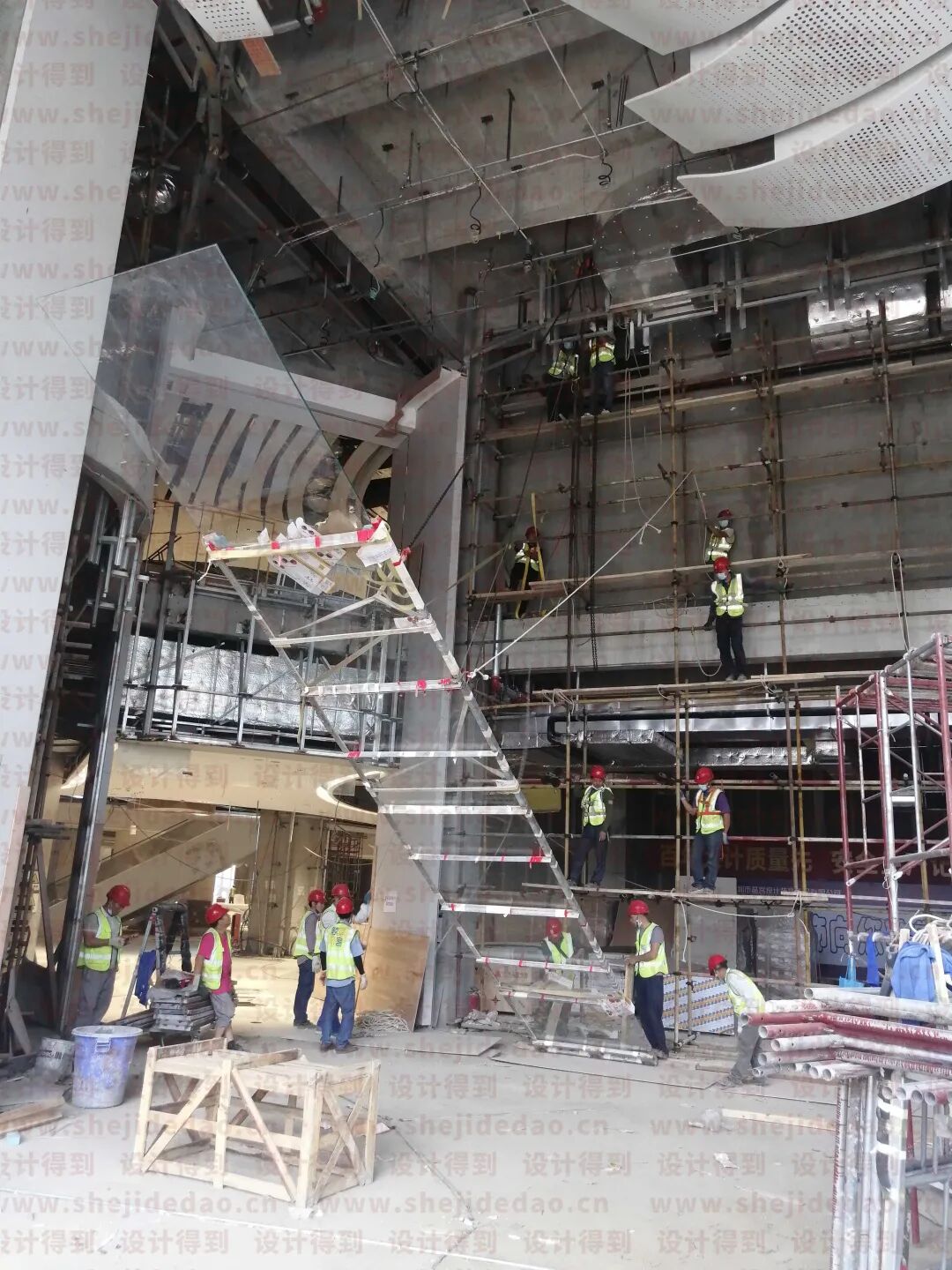

△超高超大玻璃安装现场

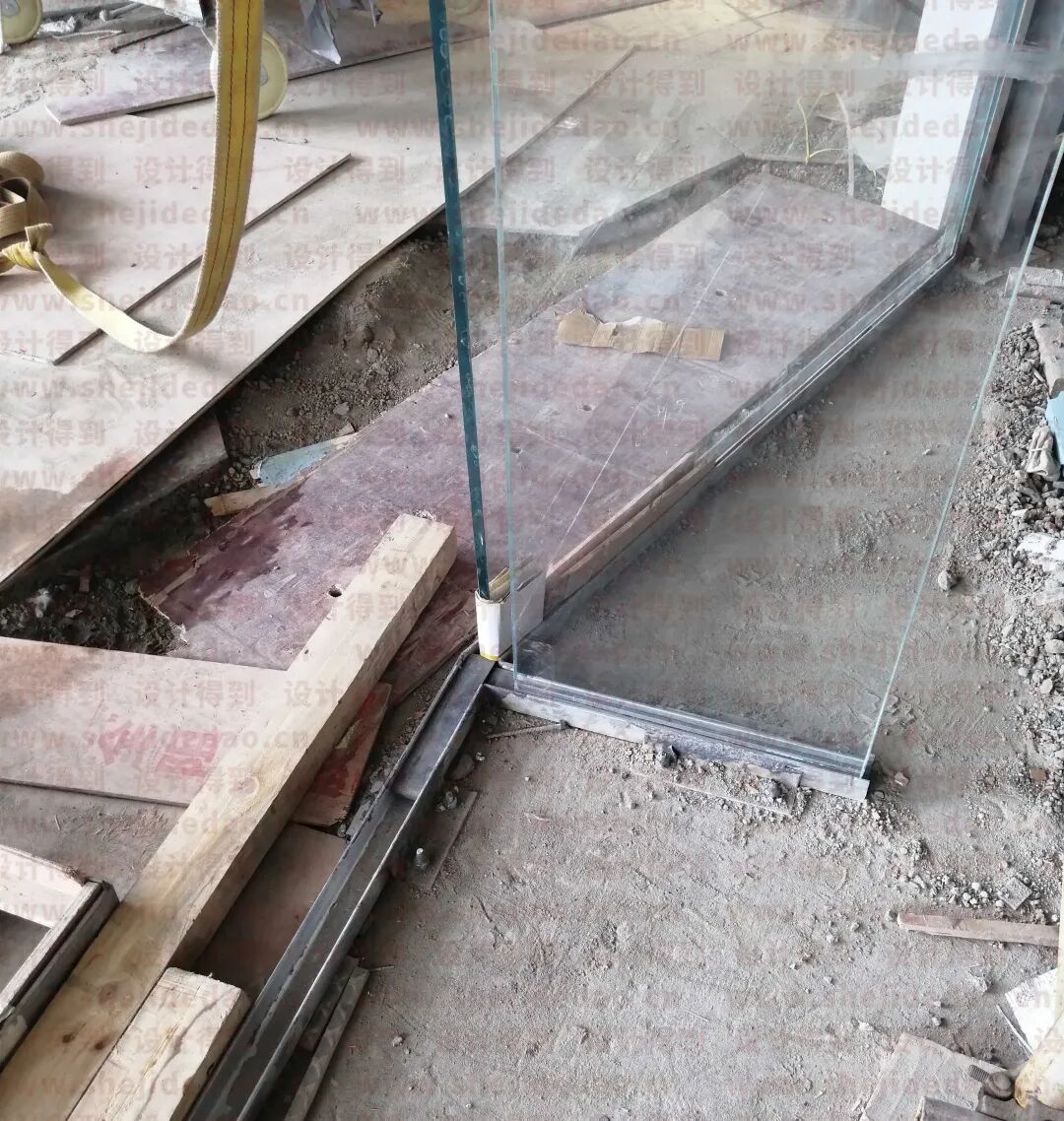

△地面玻璃槽-细节图

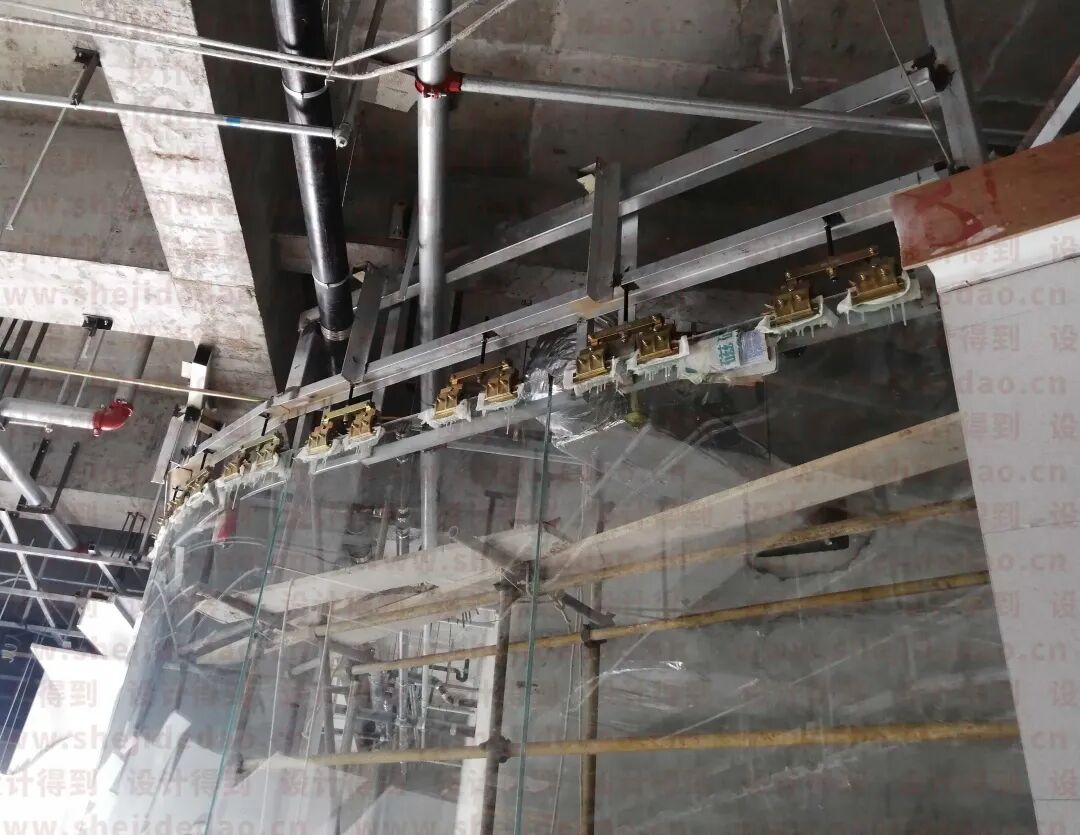

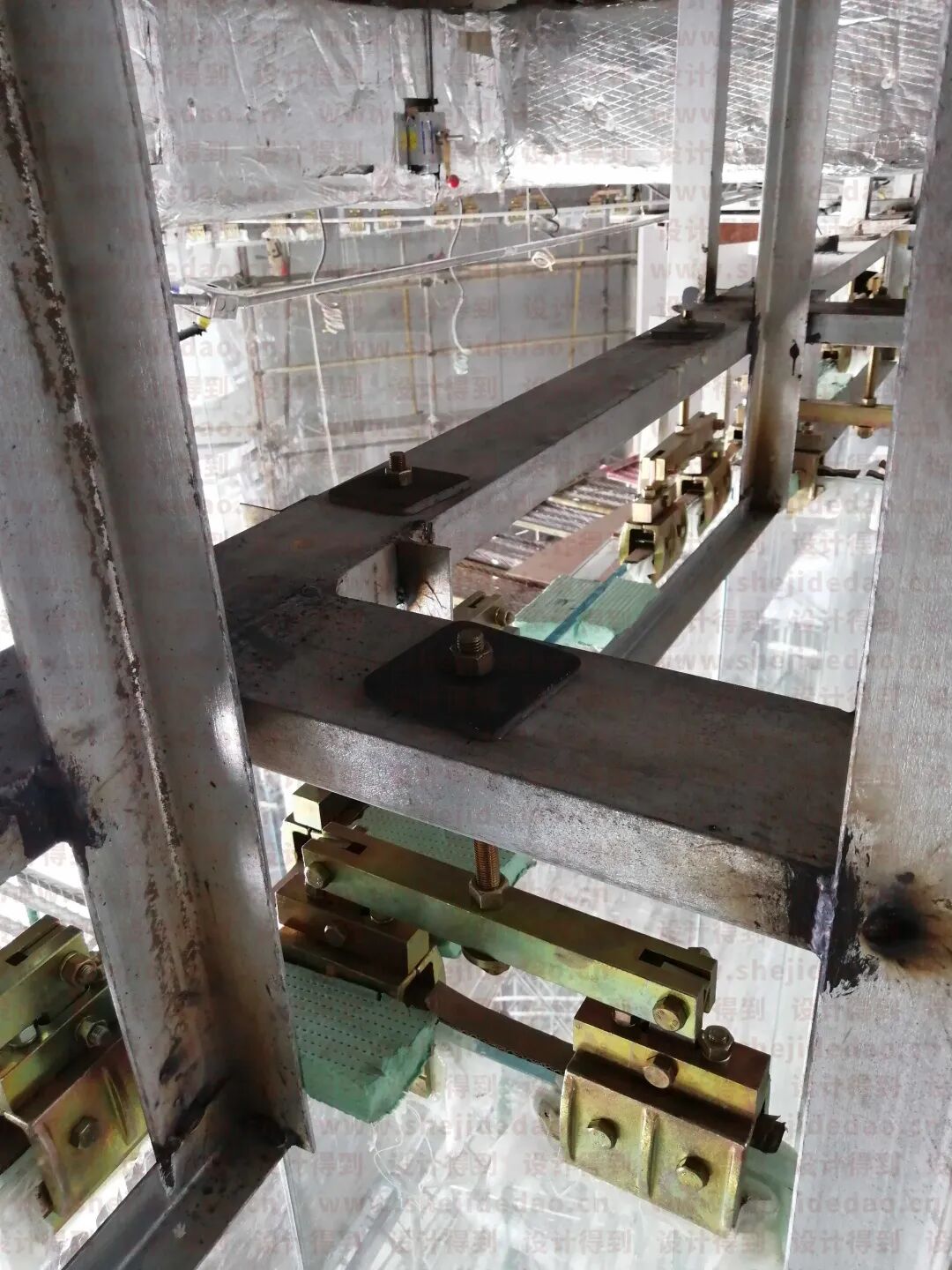

△顶面吊夹-细节图
好了，本期的dop干货就到这儿，欢迎把本期内容分享给身边正在困惑超高玻璃隔断的小伙伴吧！
更多玻璃隔断，栏杆，踏步的设计要点，构造做法，质量通病，深化过程、新工艺的解读，欢迎登录设计得到官网(www.shejidedao.cn)搜索“玻璃”，会有惊喜等着你~
ps：以上提到的具体玻璃厚度，玻璃类型，构件荷载，吊件间距，是否需要玻璃肋.....都需要经过专业厂家的计算和推敲，咱们主要参考分析的思路和构造做法的关系。
