每日问答第642期(视频版)
文字内容呈现

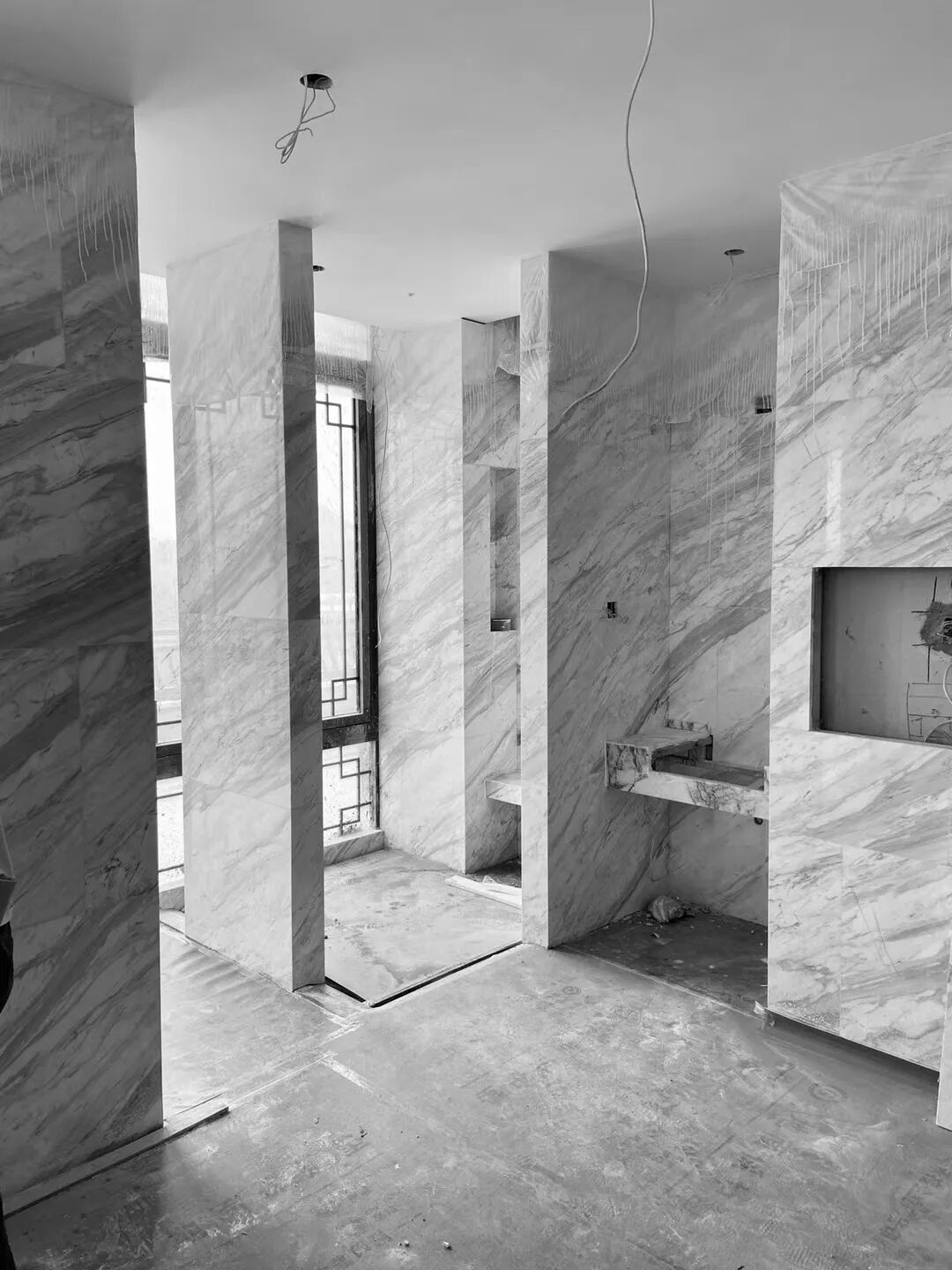

超薄石材钢架隔墙，节点图，该怎么画？
在dop出品的《工艺节点提升计划》中，我们有详细的分析过石材超薄隔墙的节点做法和设计通病。
本期内容，我们再对上述节点图，进行二次深化，来看看有深度的隔墙节点图，是怎么一步步被画出来的？
分两步走，先画横剖图

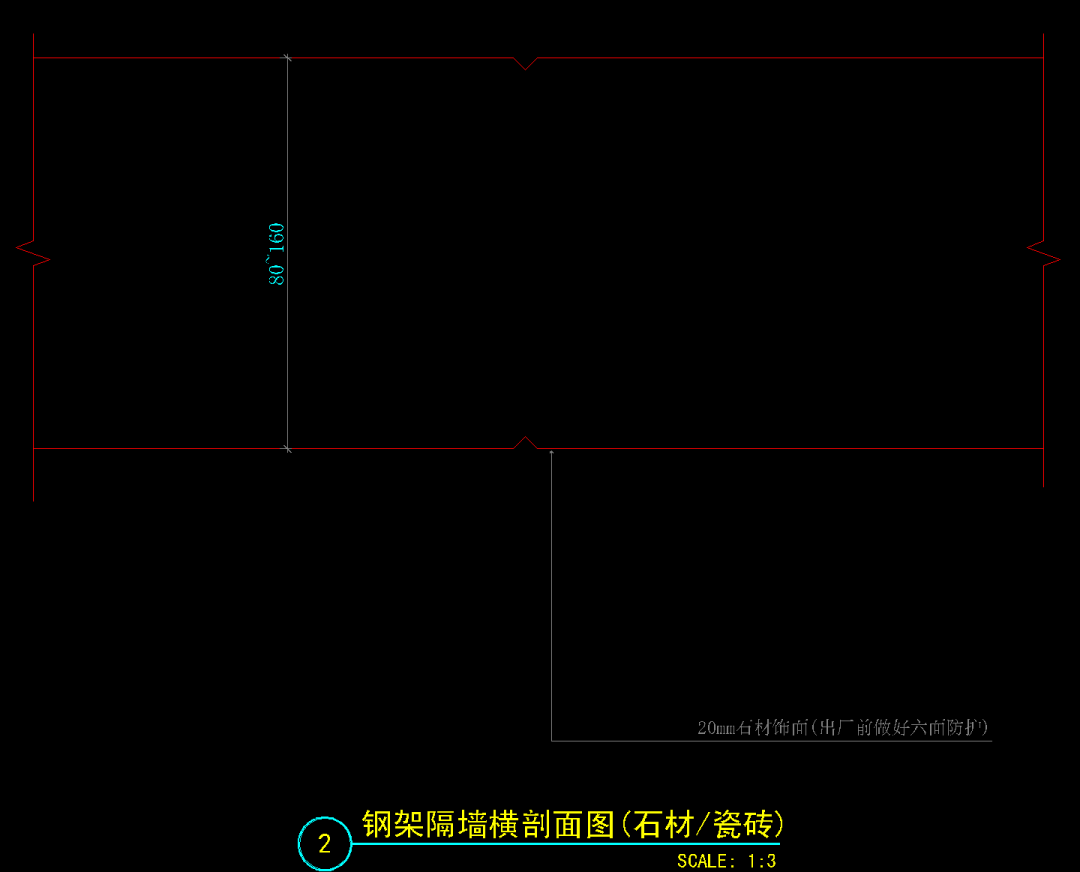

△ 根据设计情况，确定完成面尺寸和收口细节
ps：80~160mm的完成面尺寸的隔墙，都可以采用这种做法

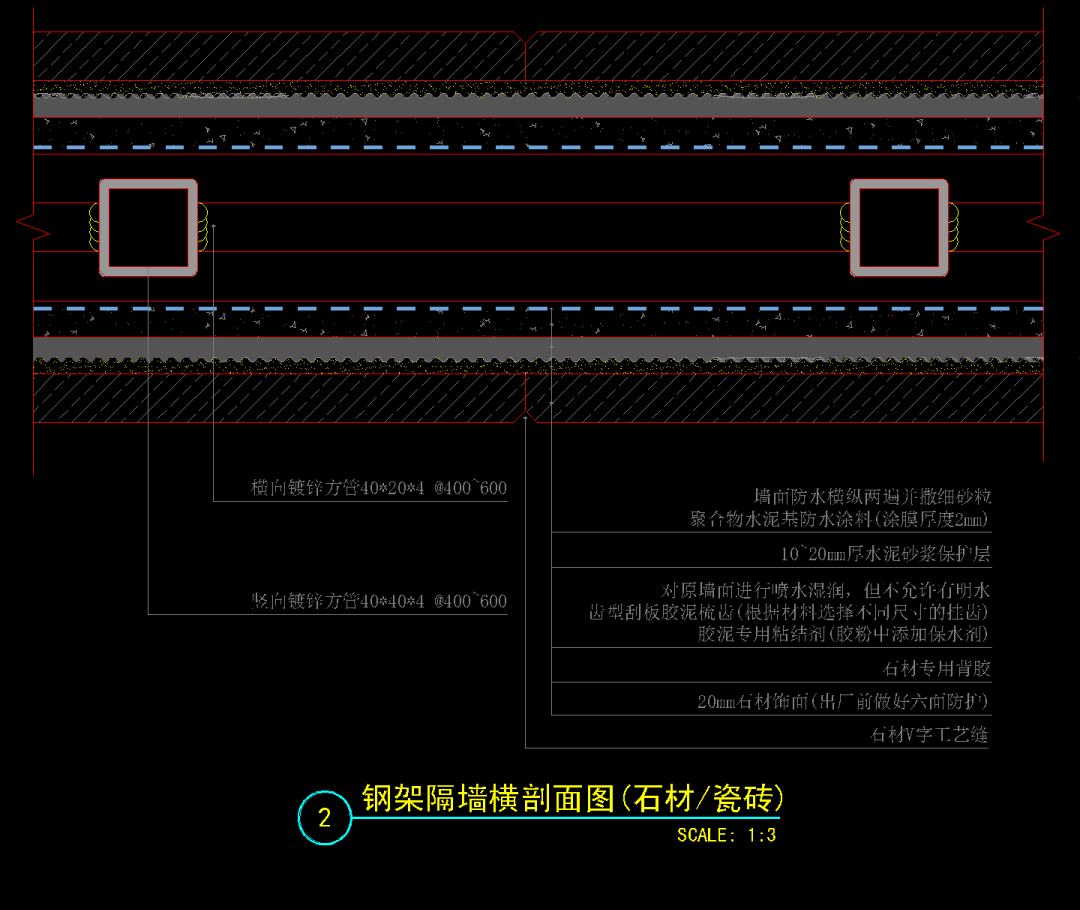

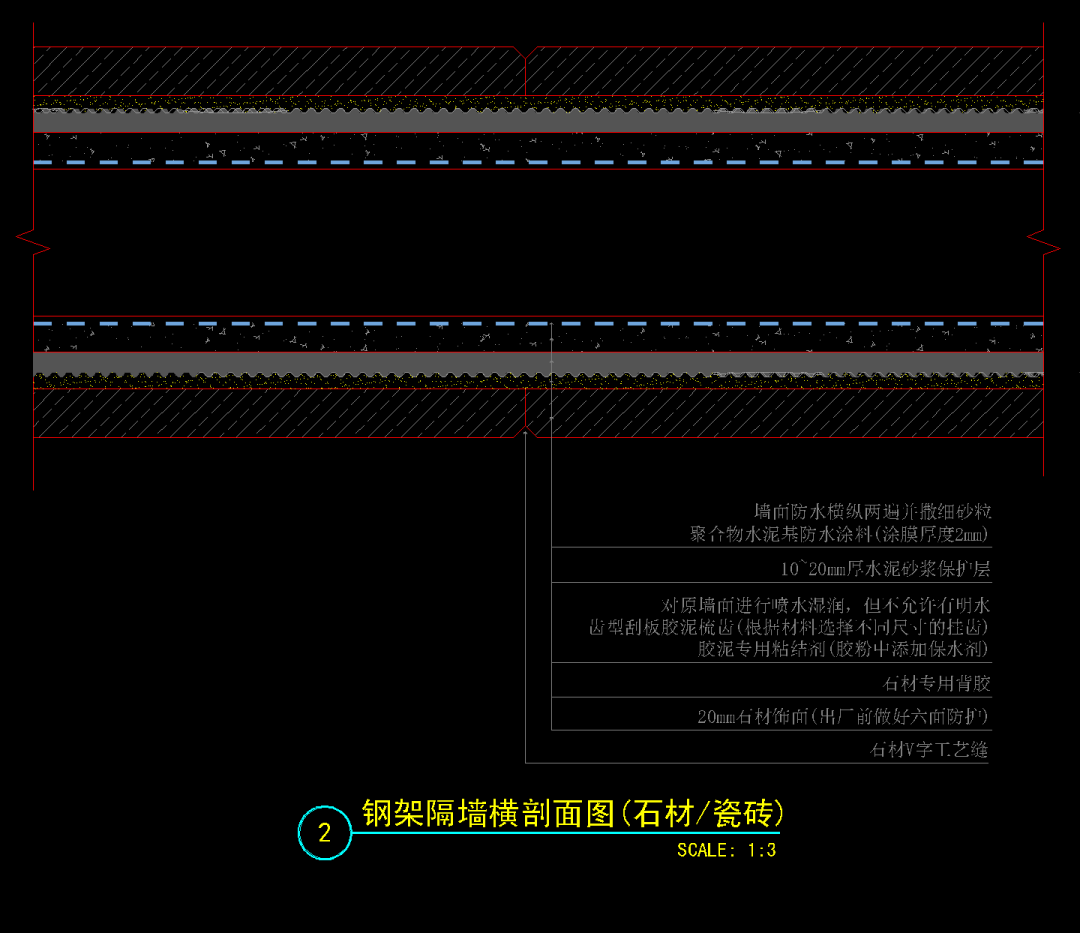

↑ 倒推出饰面厚度，画出胶粘层、防水保护层和防水层
↑ 立方管、焊横撑
↑ 埋钢筋、做拉结
ps：
方管满焊，方管规格最小40*20
立管间距400`600为宜，横管间距600~800为宜
立筋直径≥6，间距越密，效果越好，建议不小于150

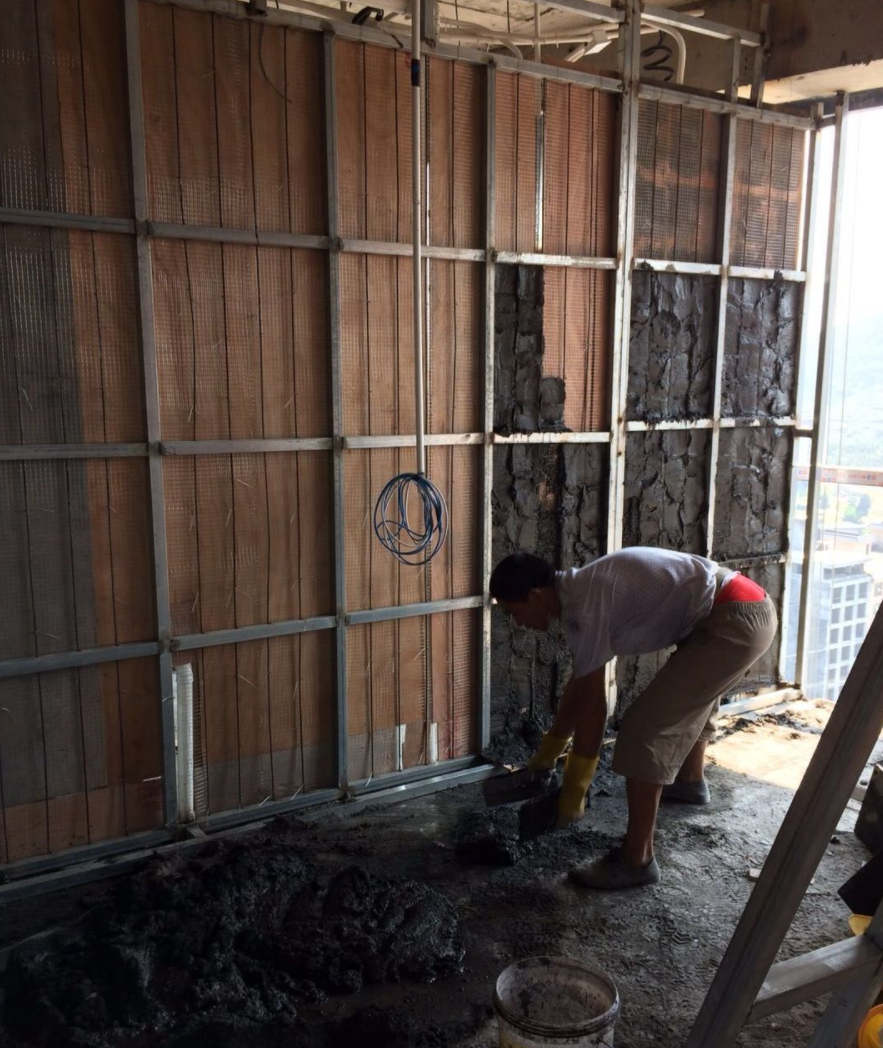

↑ 在钢网上做水泥砂浆批荡和抹灰找平层

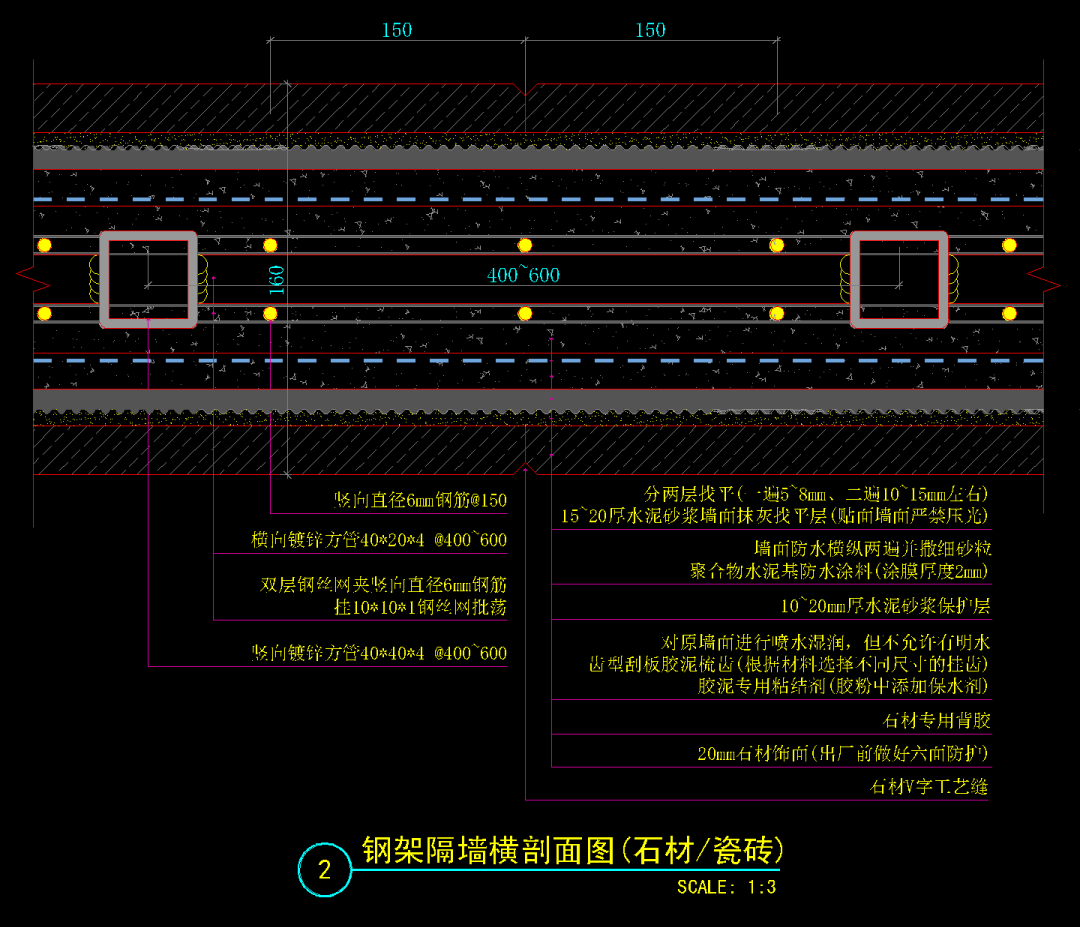

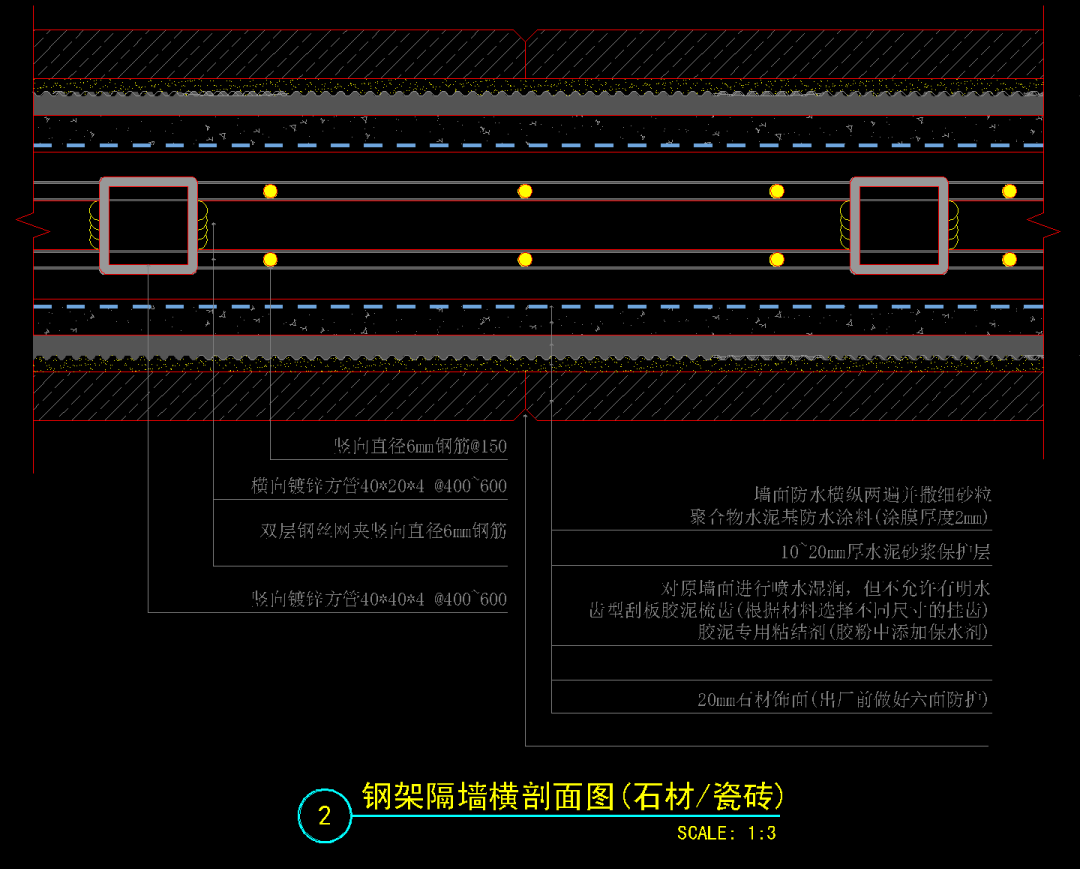

标上材质和尺寸，横剖图就完成了，接着按上述步骤，把隔墙竖剖图也表达出来

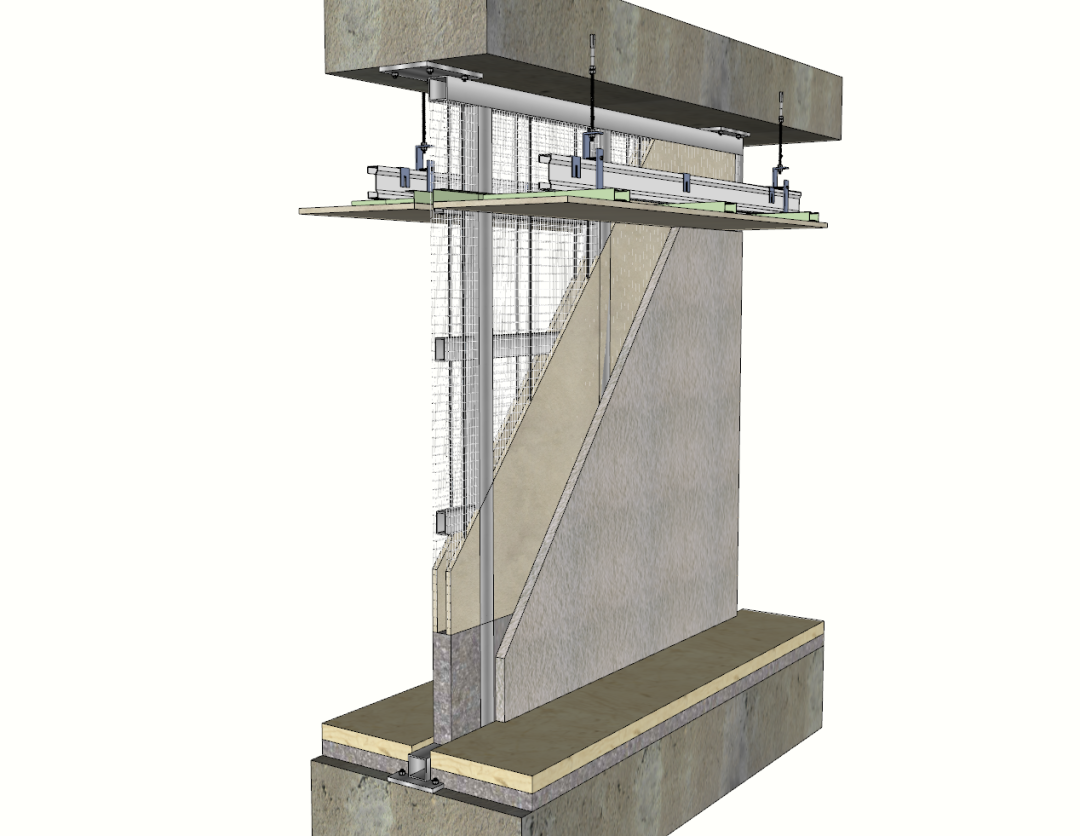

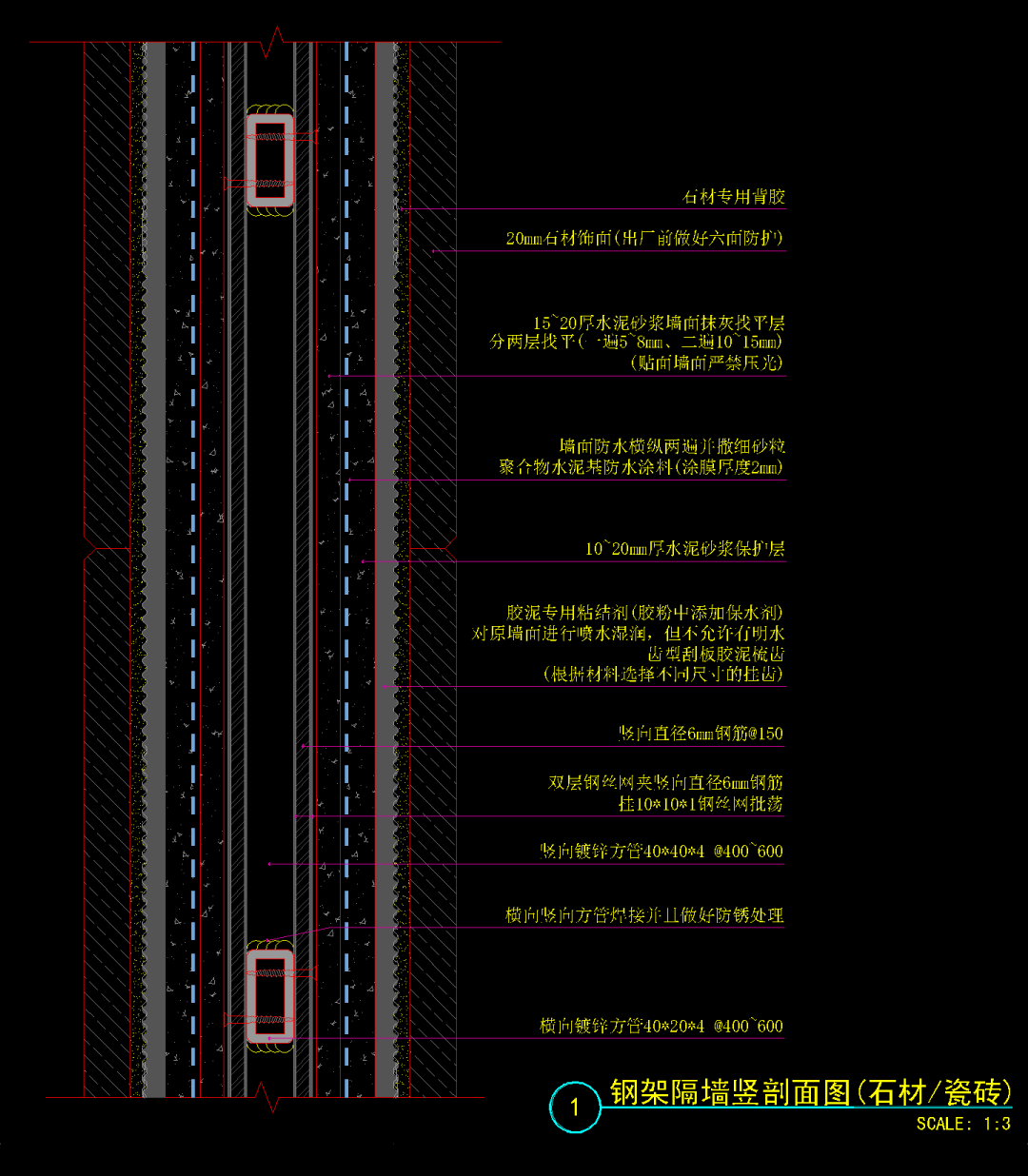

↑ 钢架隔墙竖剖图
好了，今天的分享就到这里，你学会了吗？
