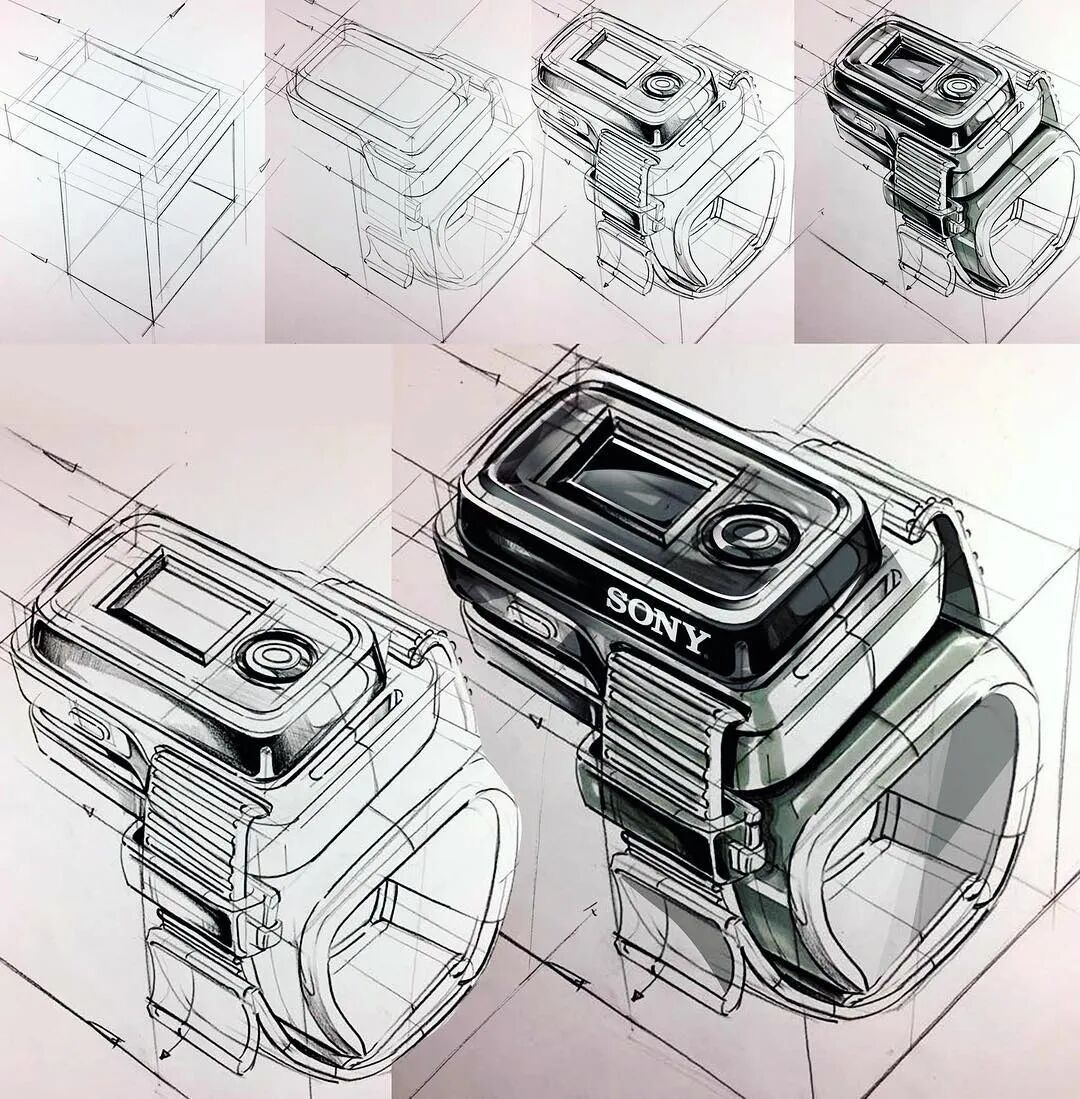

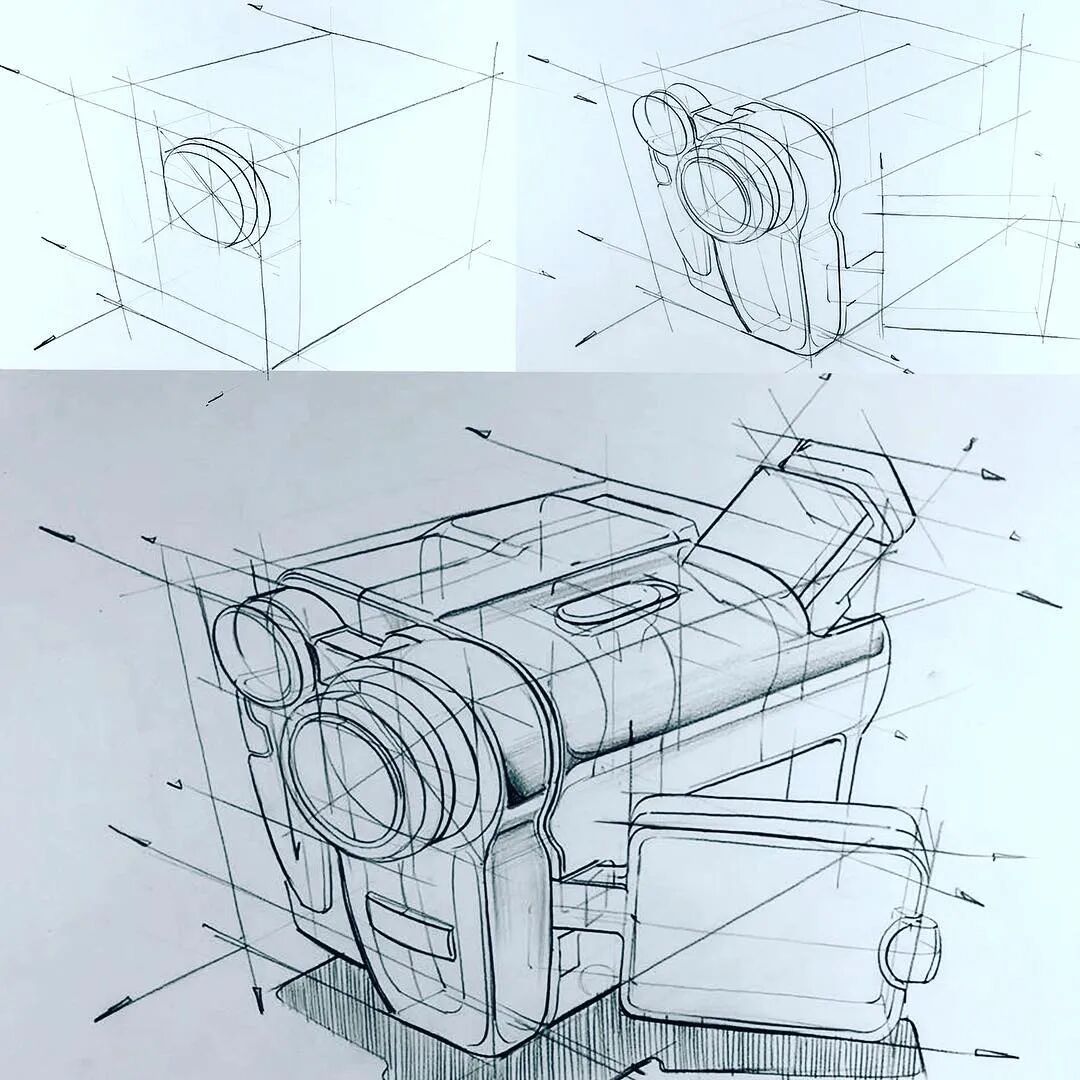

线条图的表现步骤：

1.总体分析：首先分析产品的整体形态，是方体还是圆体，或是几个基本几何体的组合。先忽略细节部分，进行整体分析。

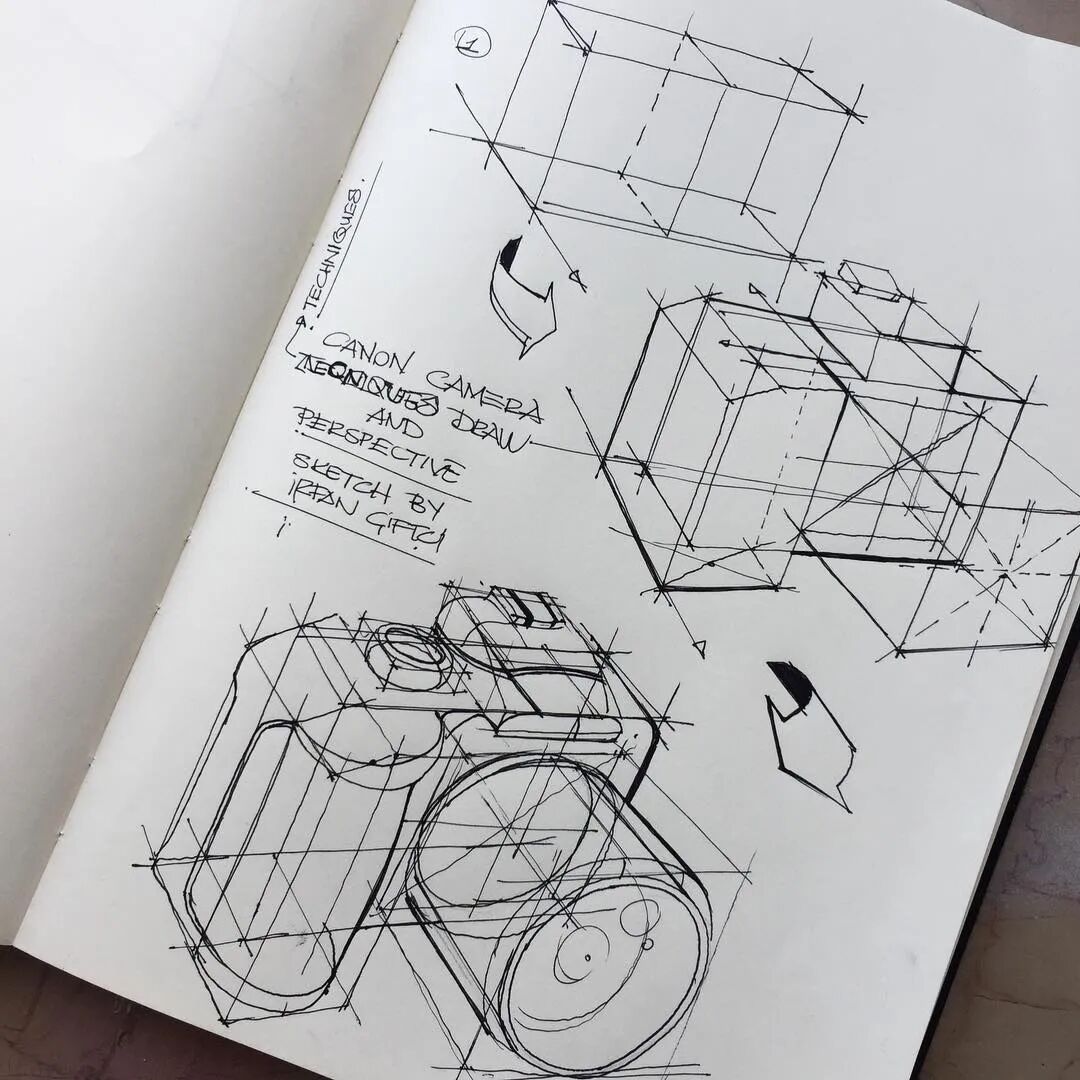

2.整体框架：选择合适的视角，用比较轻的笔触，搭建整体框架，特别应注意透视和比例，线条要略长于主体，轻松而又不失严谨。

3.结构刻画：在整体造型基本表现后，先不要深入刻画。应着手表现各个部分的结构。个个部件是如何划分的，装配关系如何，实际上就是在几何体上进行切割和划分。注意用中心线和截面线表现面的凹凸起伏变化。

4.深入细节：前面三步完成后，整体感觉已经初具规模。接下来需要表现一些细节结构，比如圆角衔接、分模线、倒角面或者小的曲面过渡。深入这些细节时，应注意笔触不要太深太粗，线条如果出现问题，不要急于改正，只要再画一次找准就可以了，可以在下一步再对这些线进行处理。

5.整体调整：在这一步，重点是突出整体效果，在二维的纸面上表现出三维的形态。前面都是用轻而细的笔触来表现结构和细节，总的感觉还是比较平。要突出三维效果，就需要将部分线条加粗加重，原来细的线条就会显得向前凸起。轮廓线、结构分界线等都要加粗一些，外轮廓线要特别的加重加粗。同时也可以掩盖一部分细碎的线条，或者透视方面的偏差。

6.处理阴影：在整体效果完成后，一般会用排线的方式加入一点阴影变化，进一步突出主体的感觉。注意阴影的表现不要太过，沿产品与地面接触部分先勾勒两条线表示阴影边界，在其中用从密到疏的节奏轻轻打上排线，线条要有轻重粗细变化。

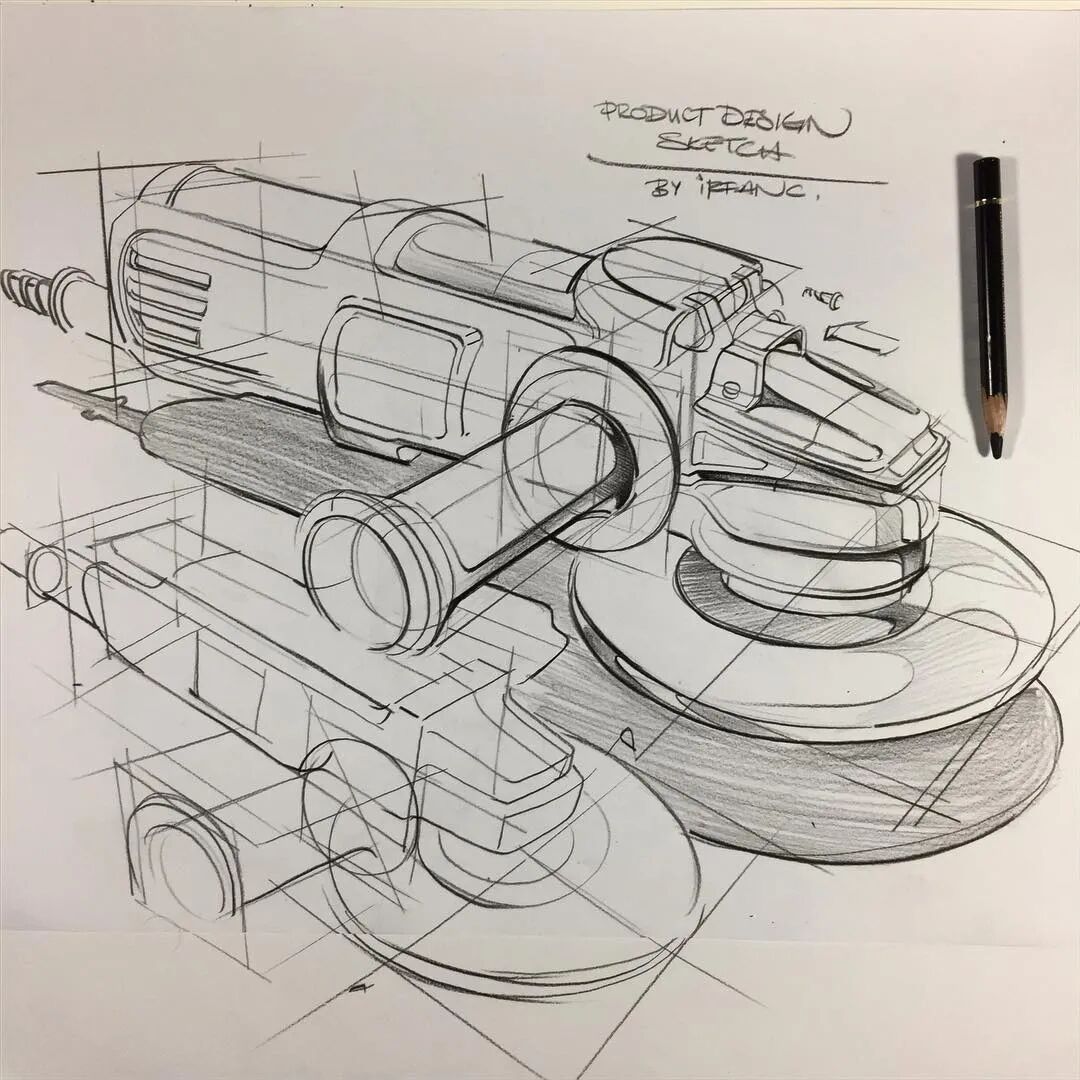

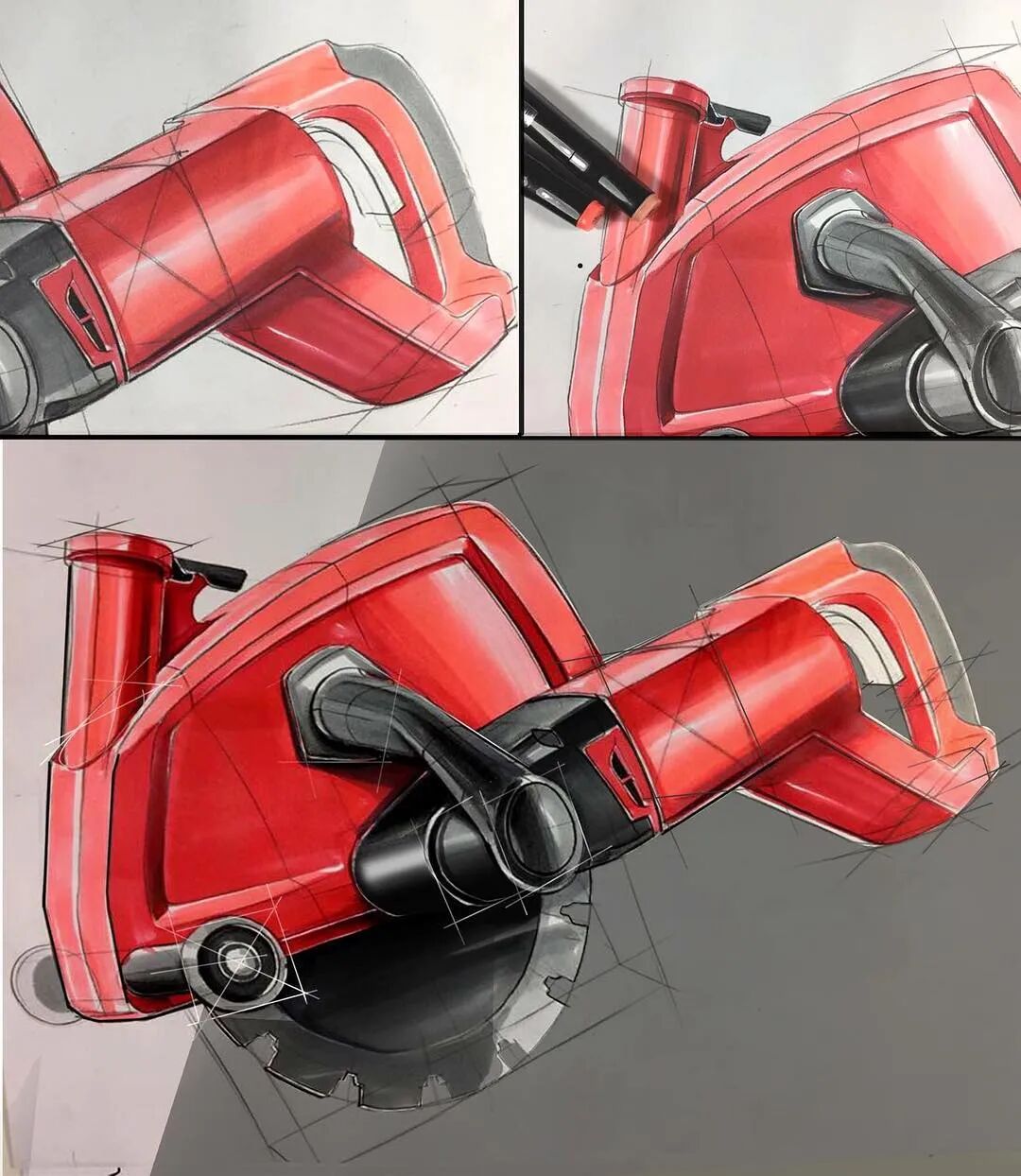

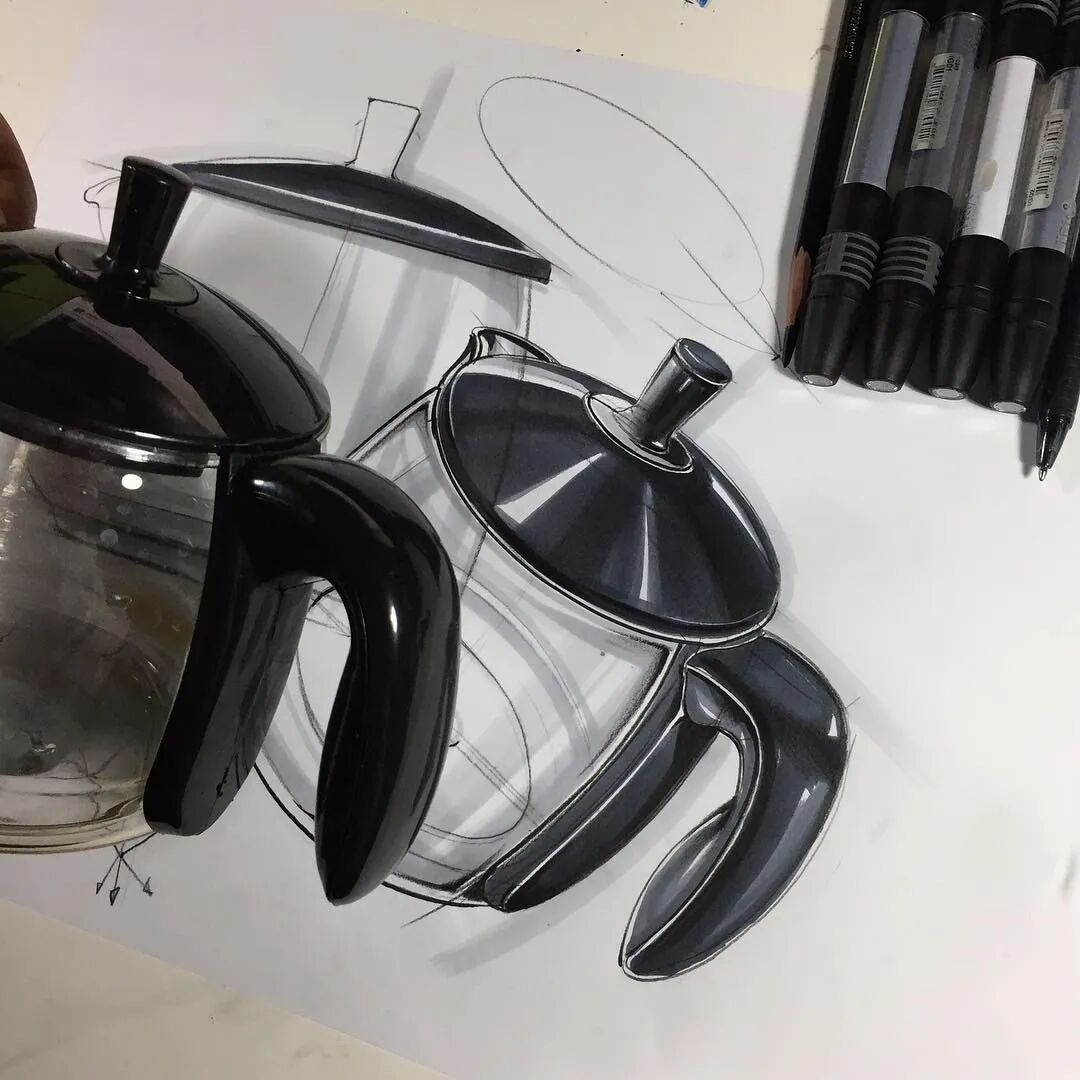

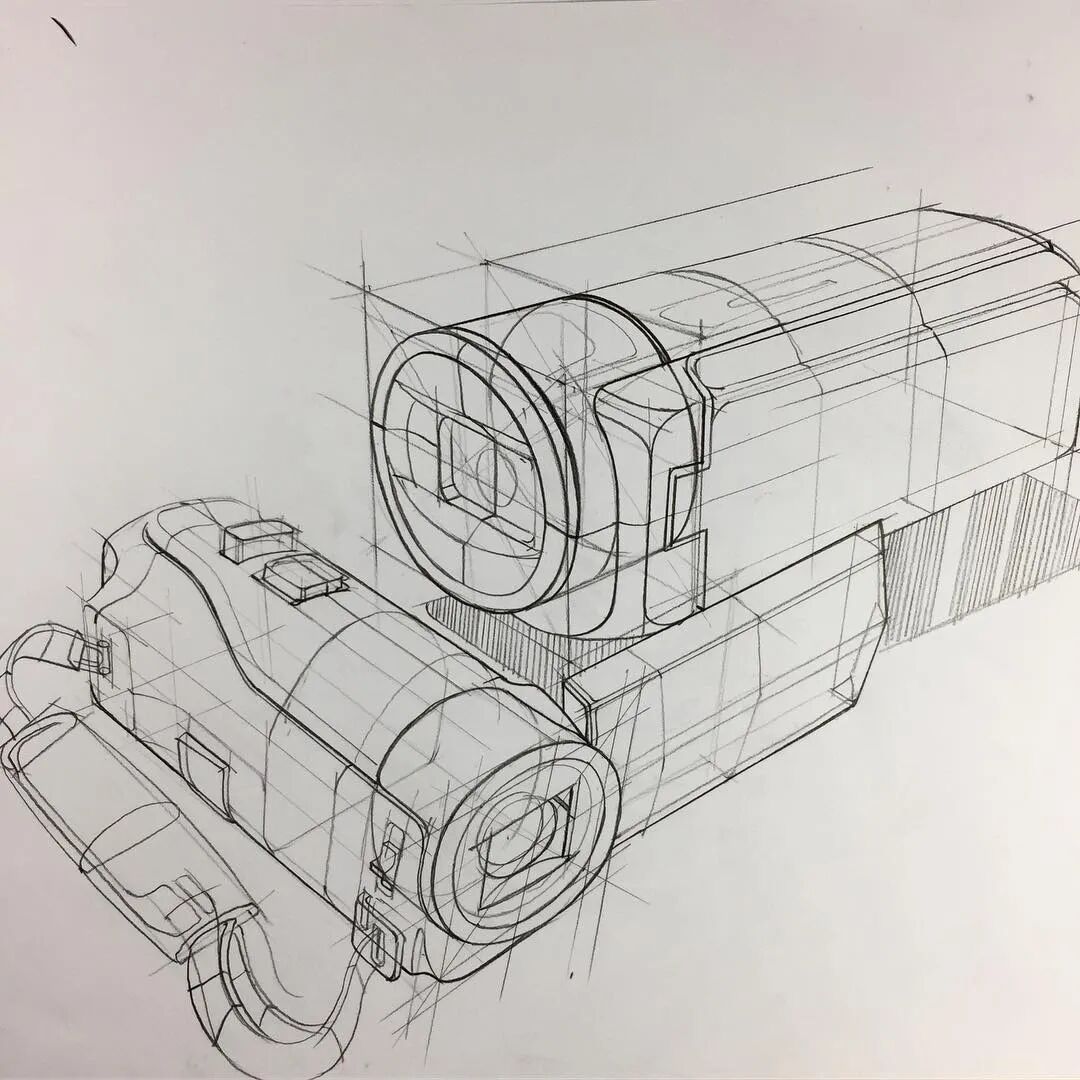

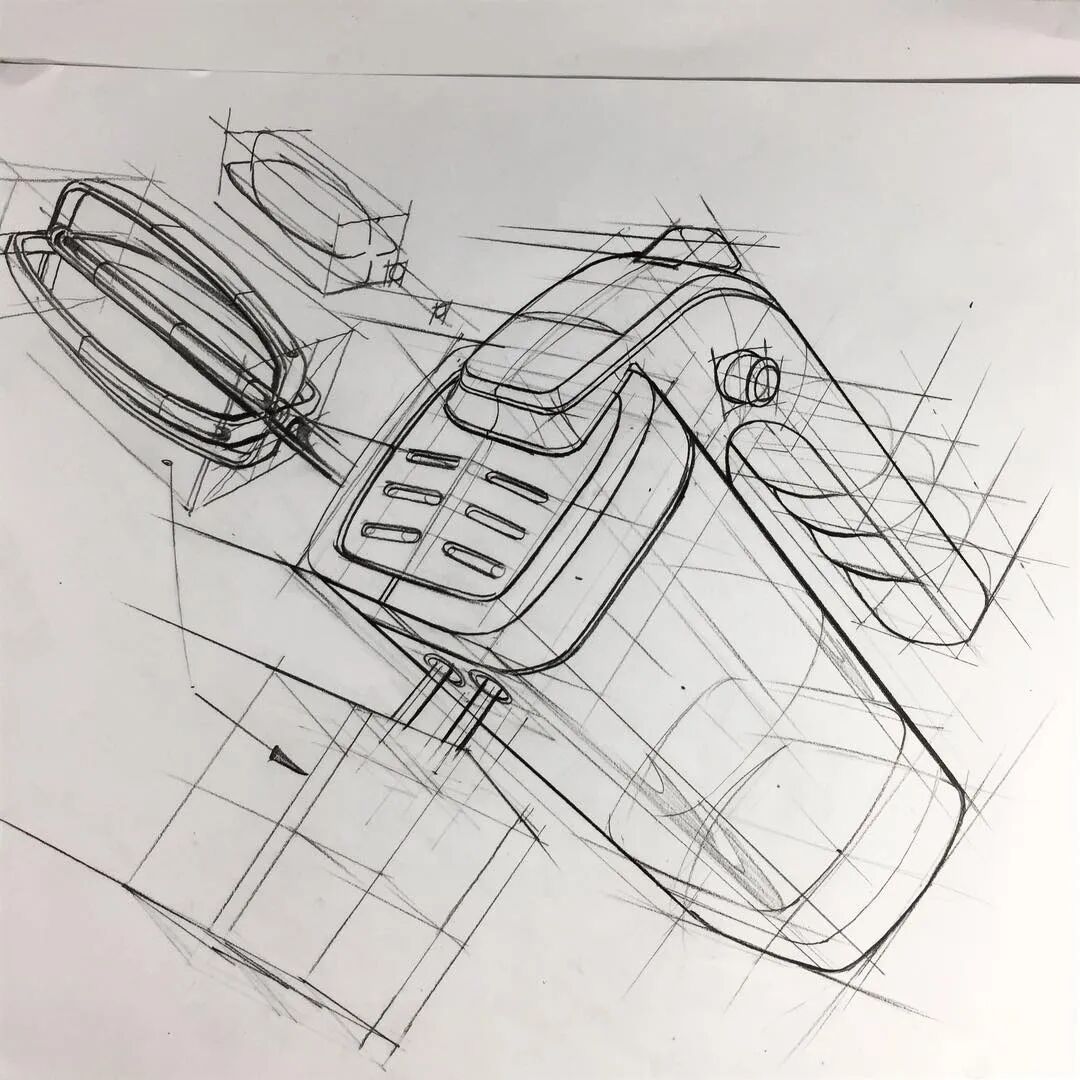

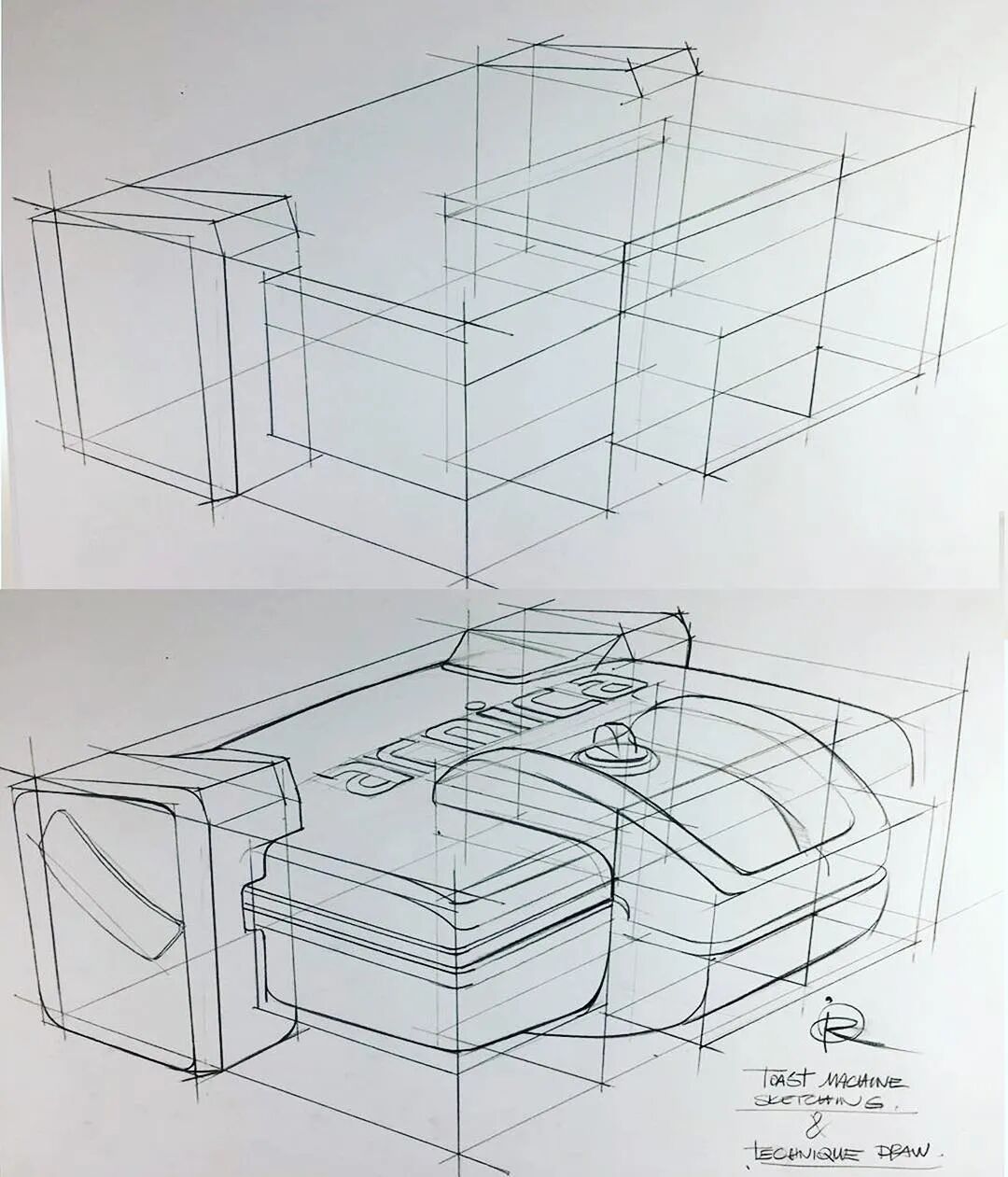

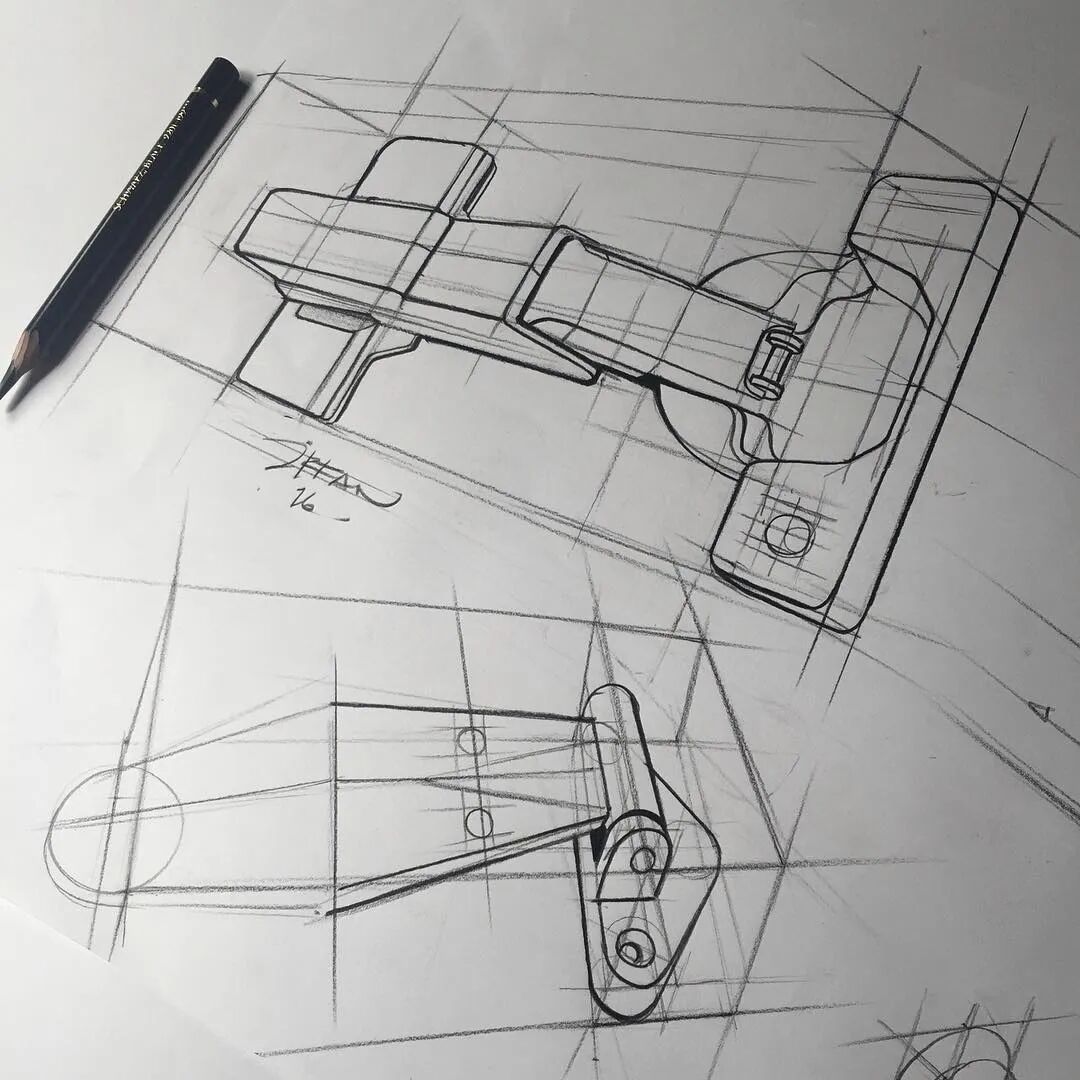

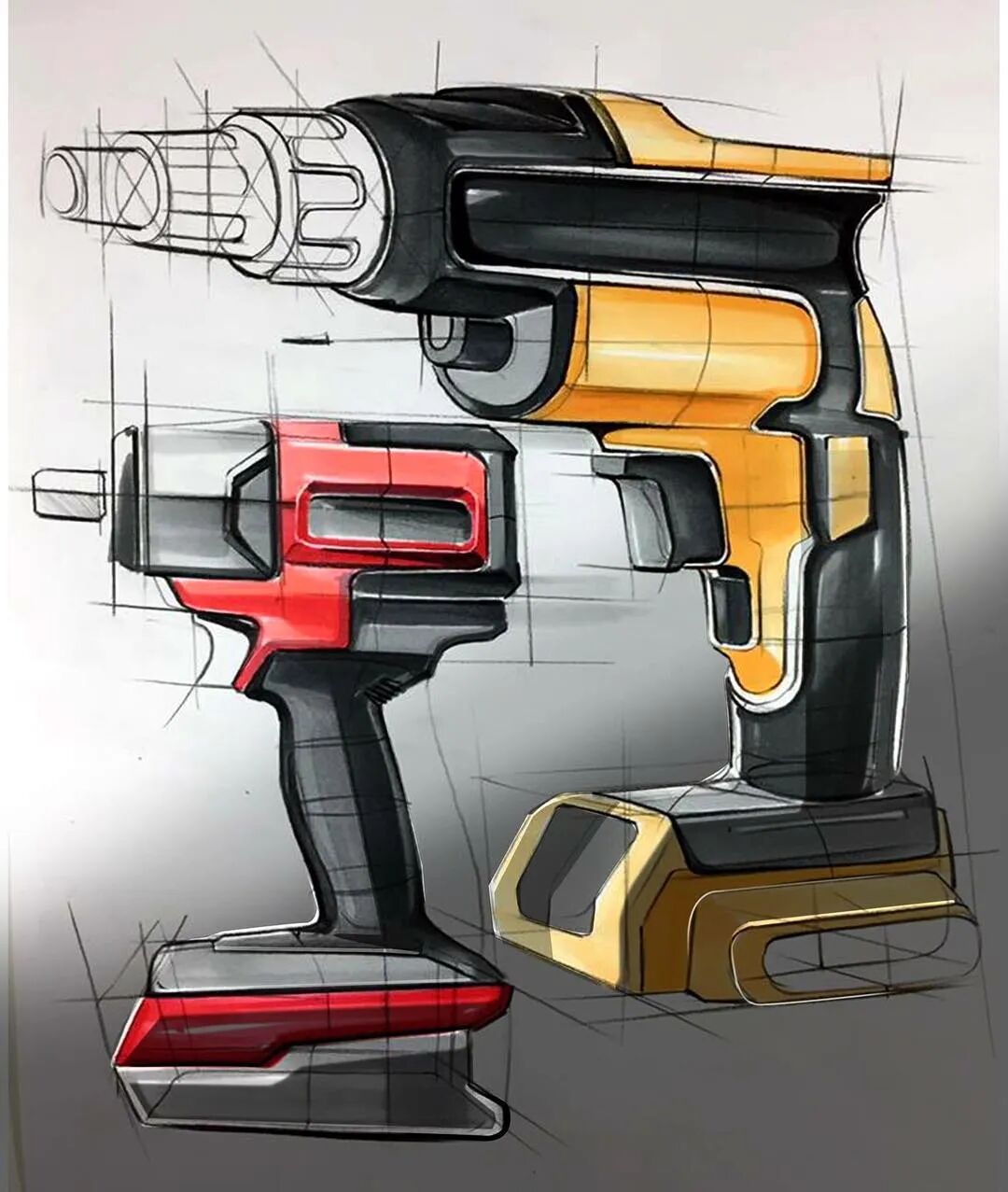

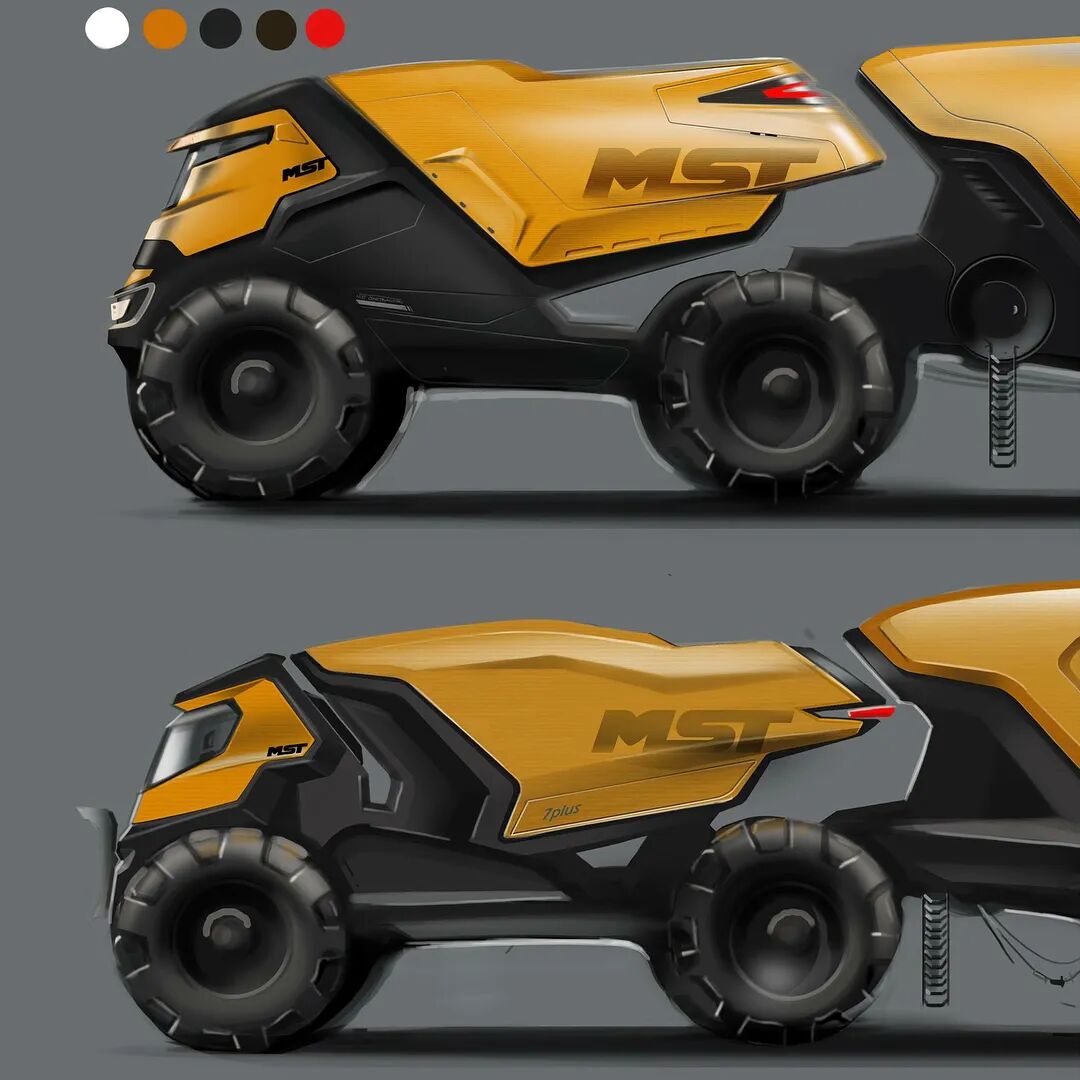

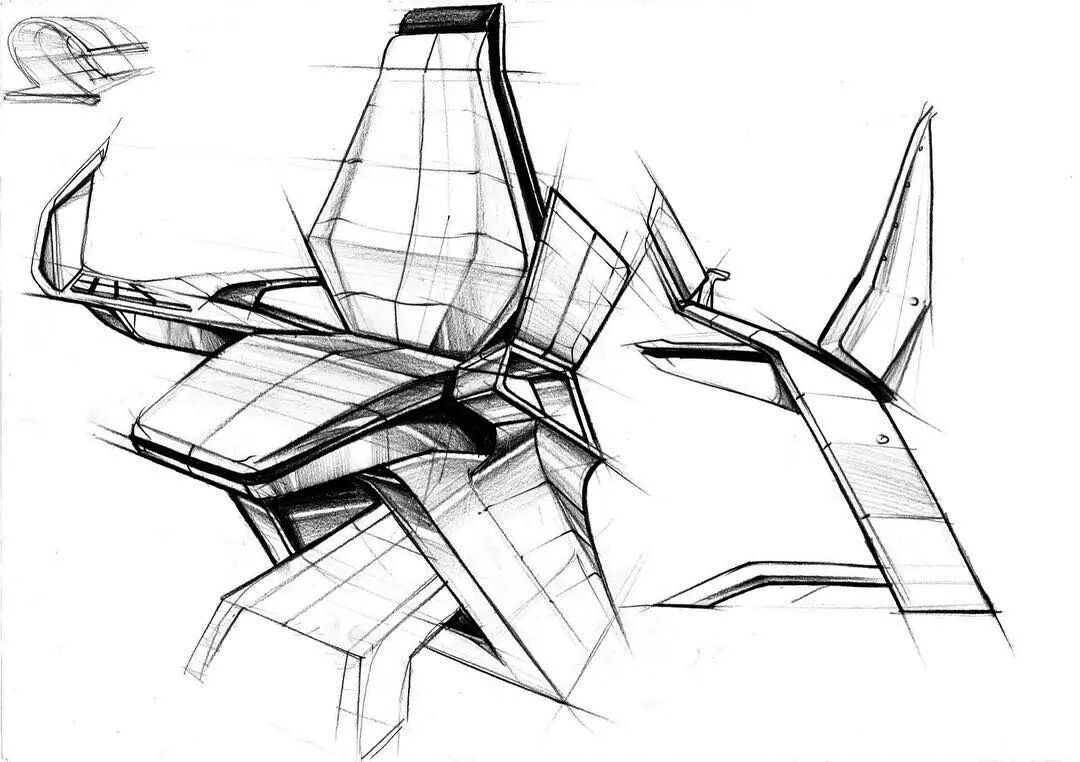

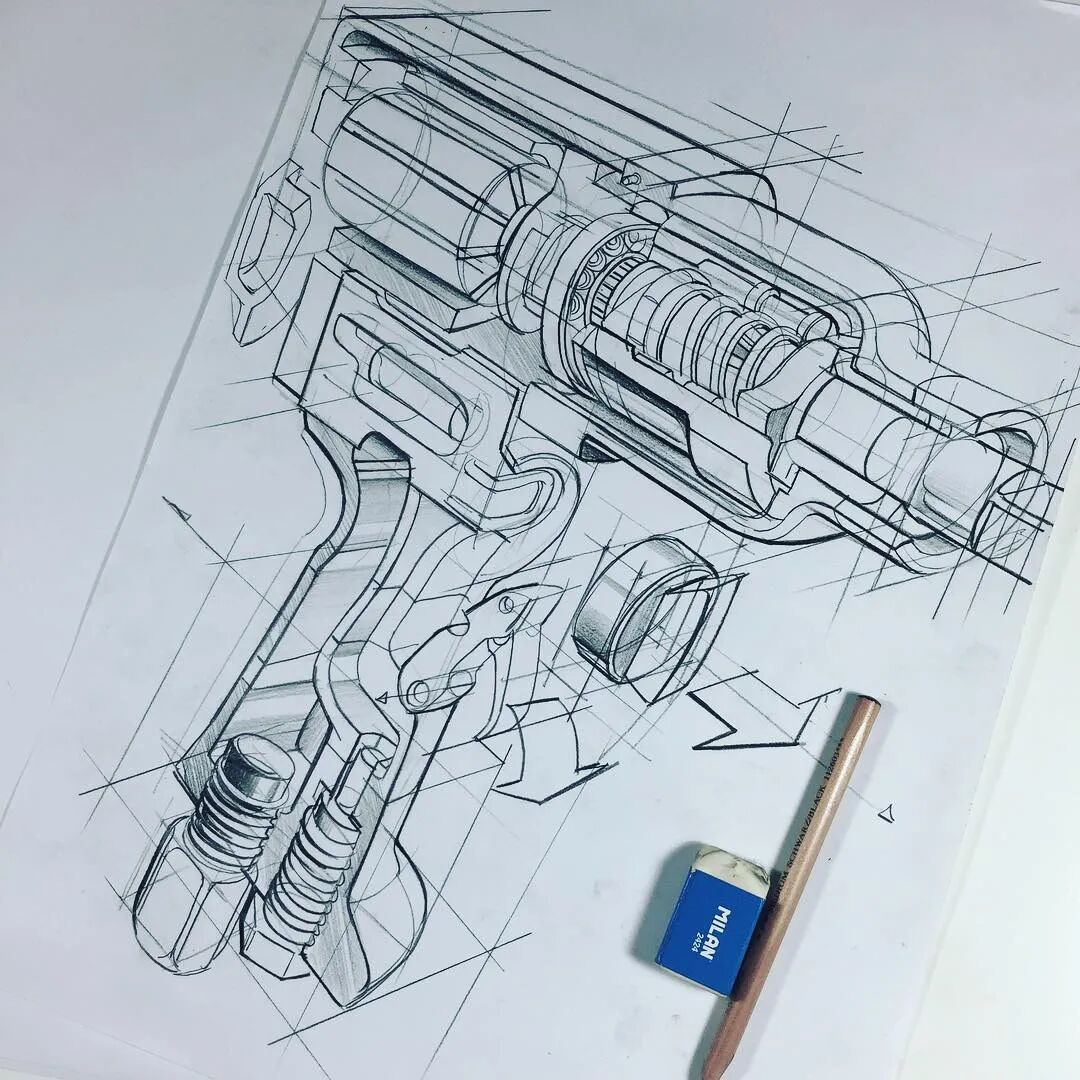

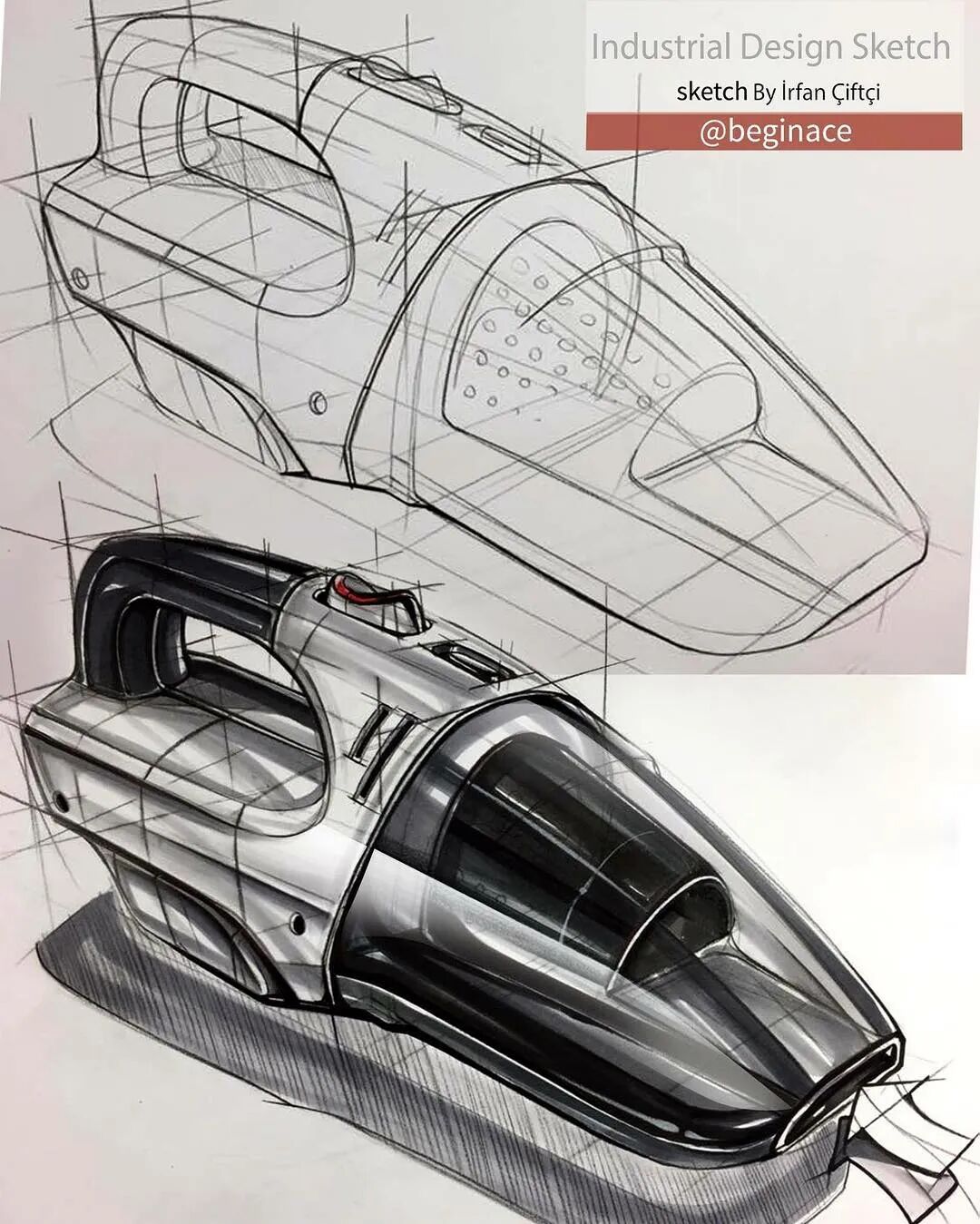

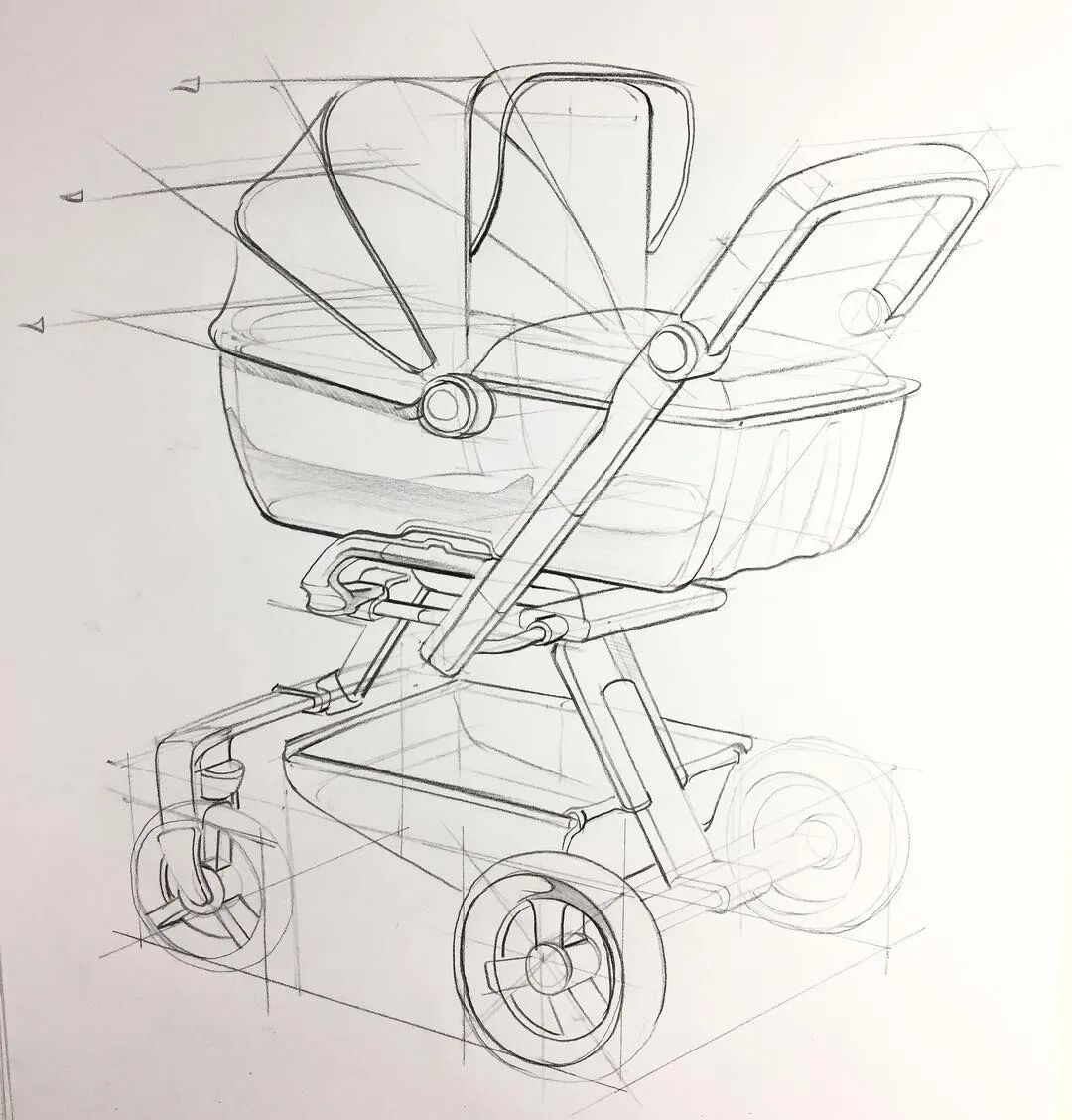

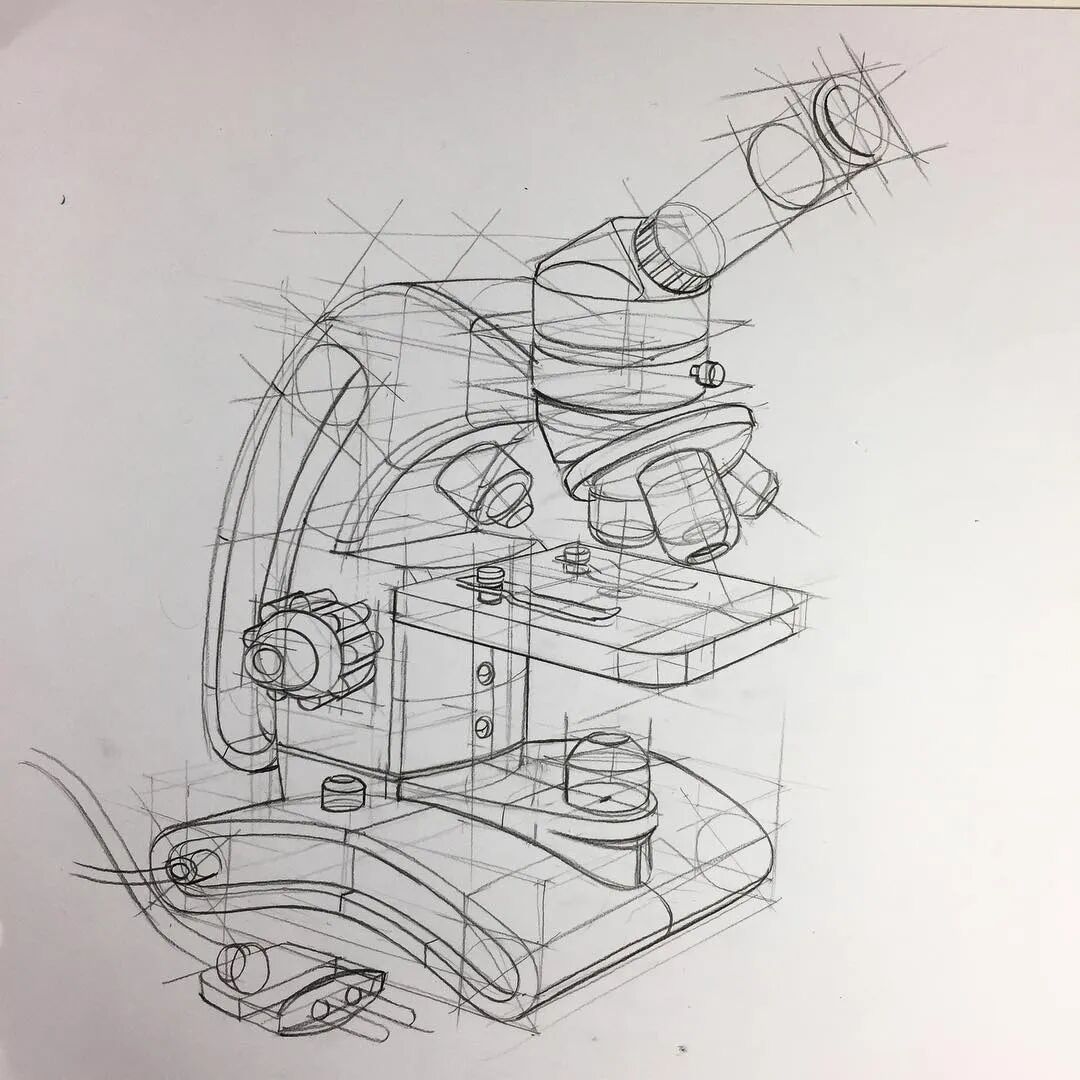

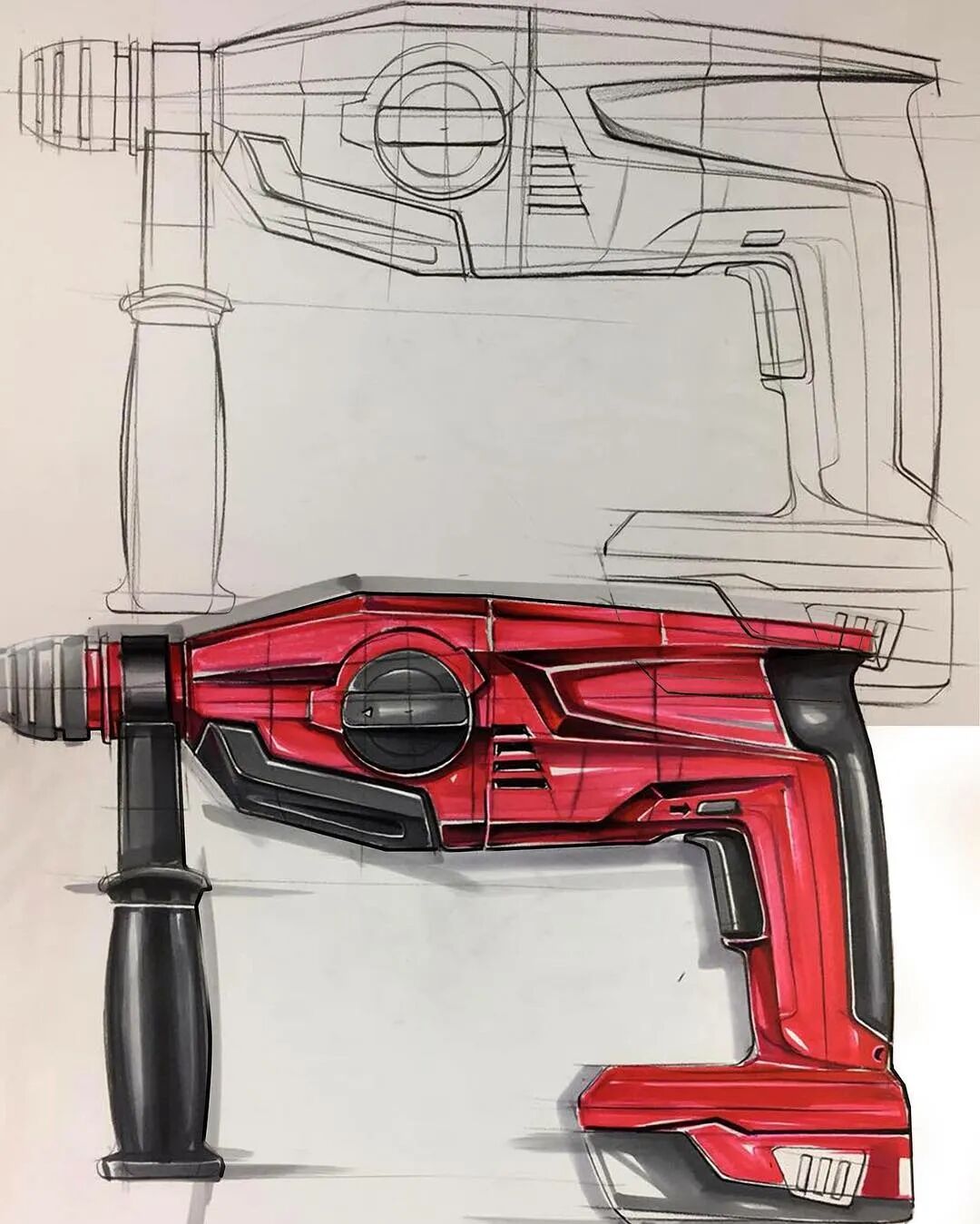

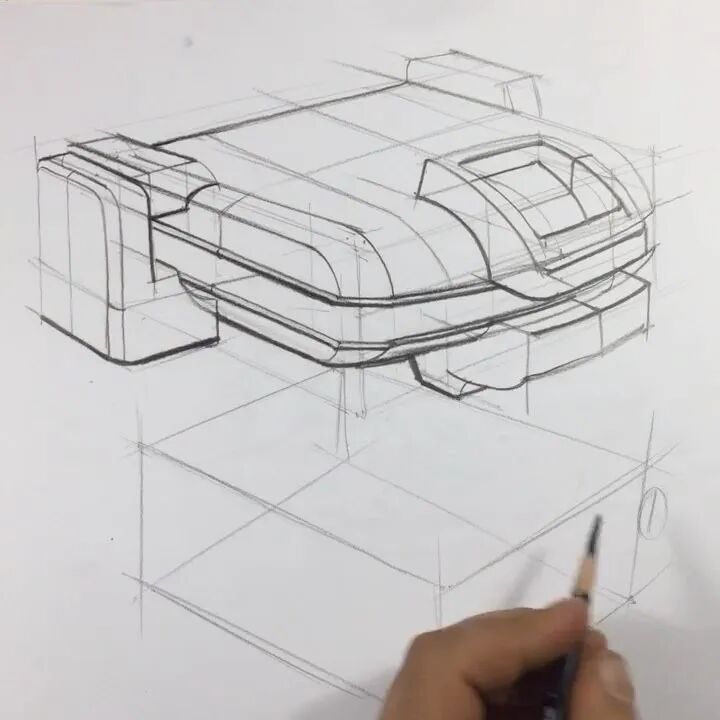

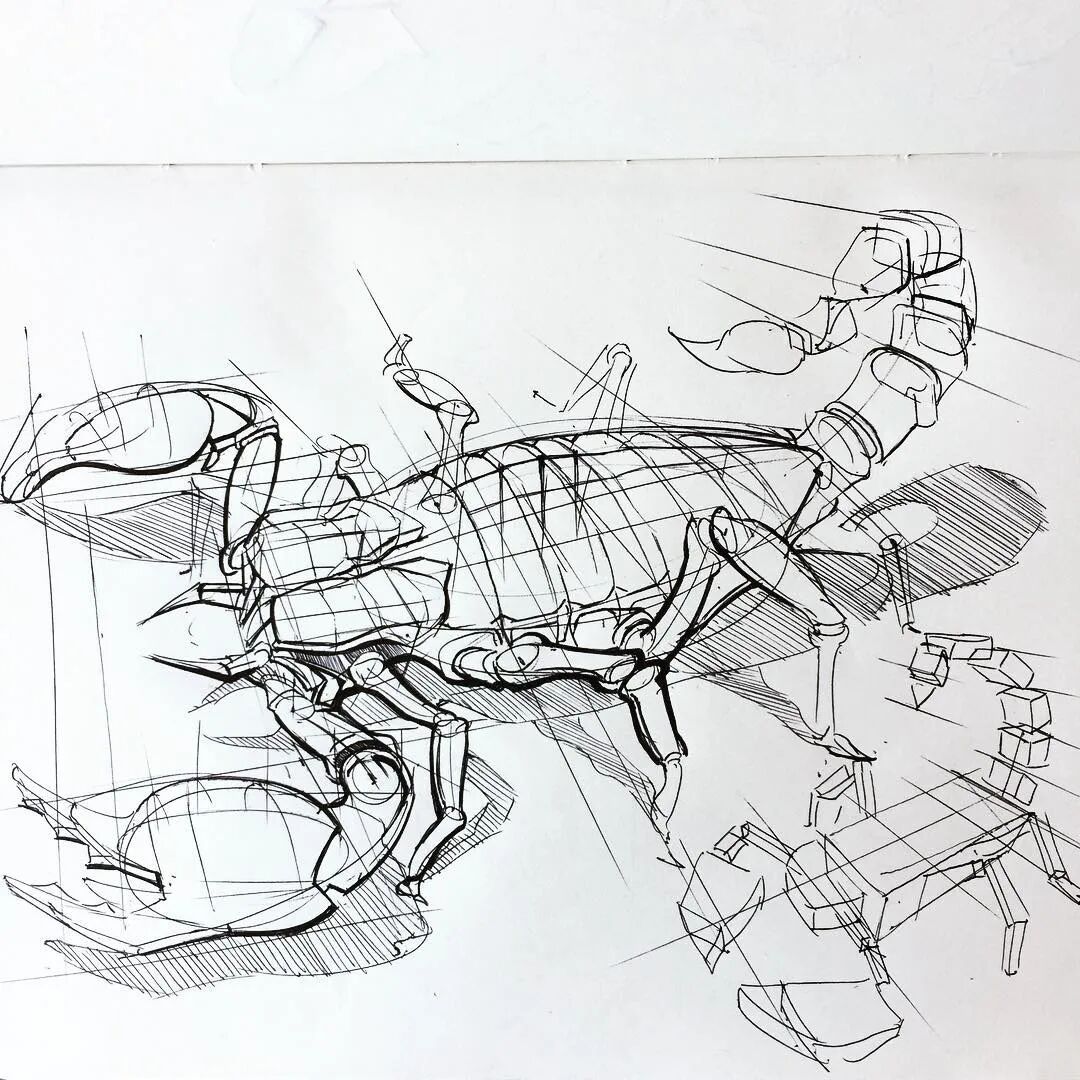

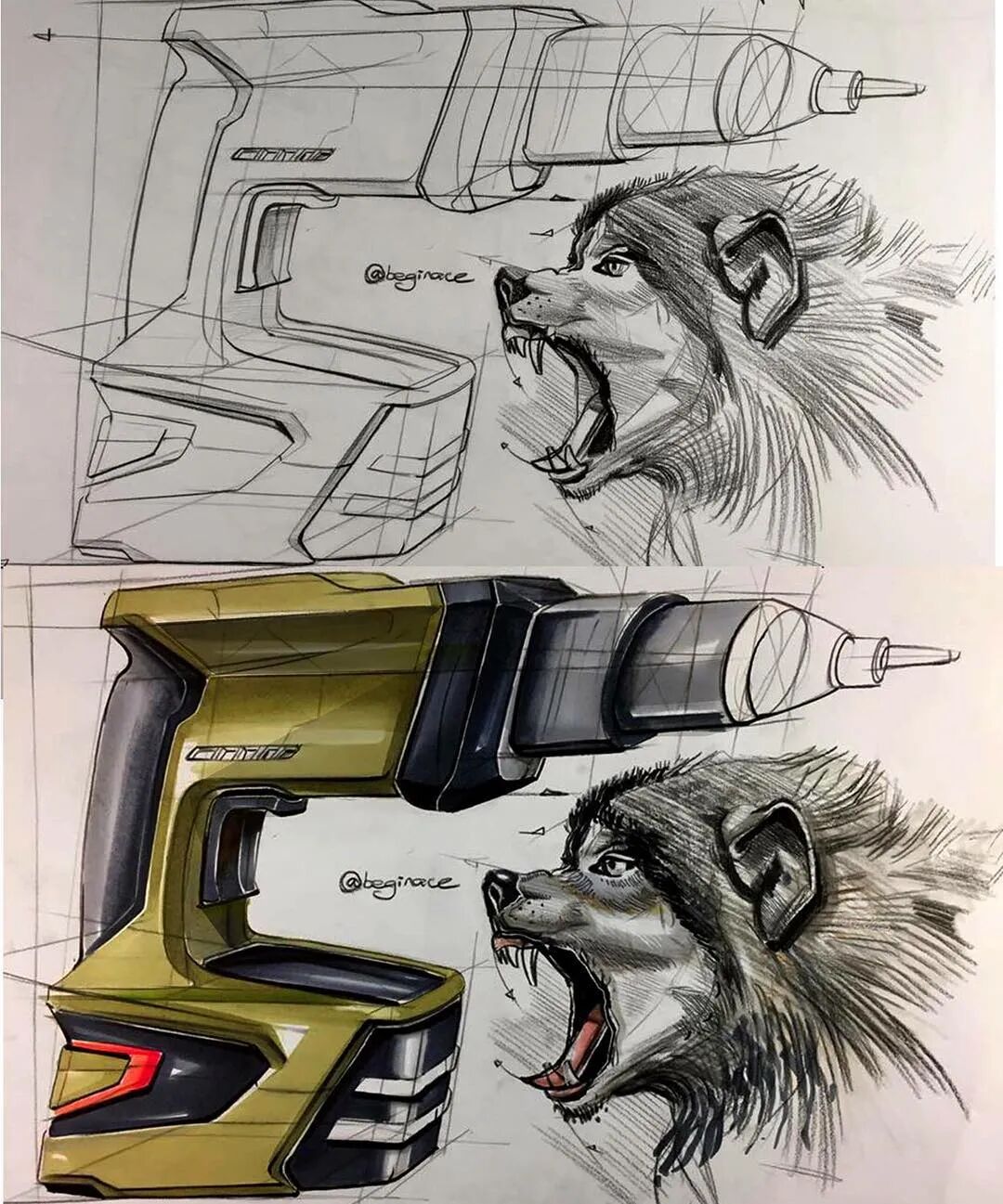

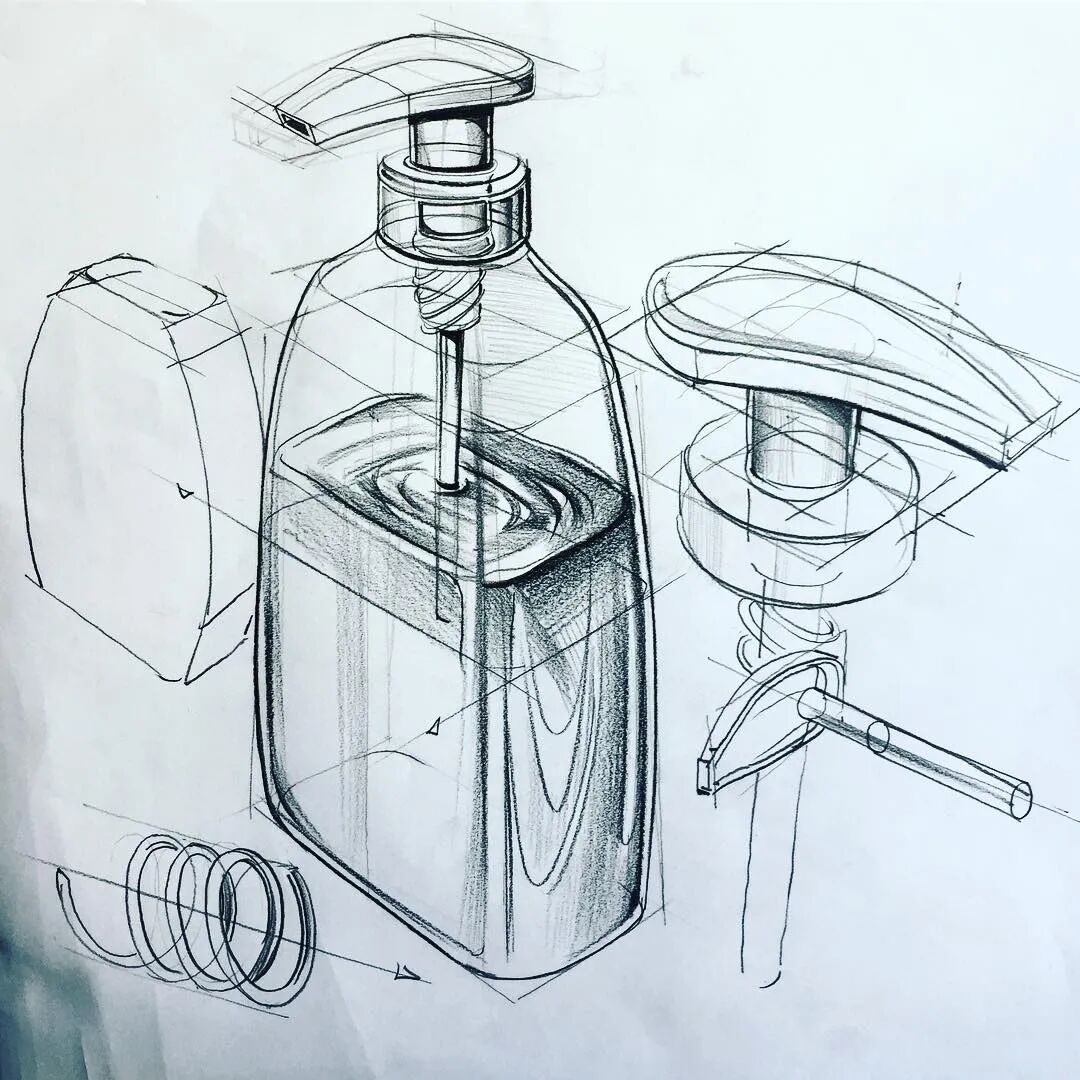

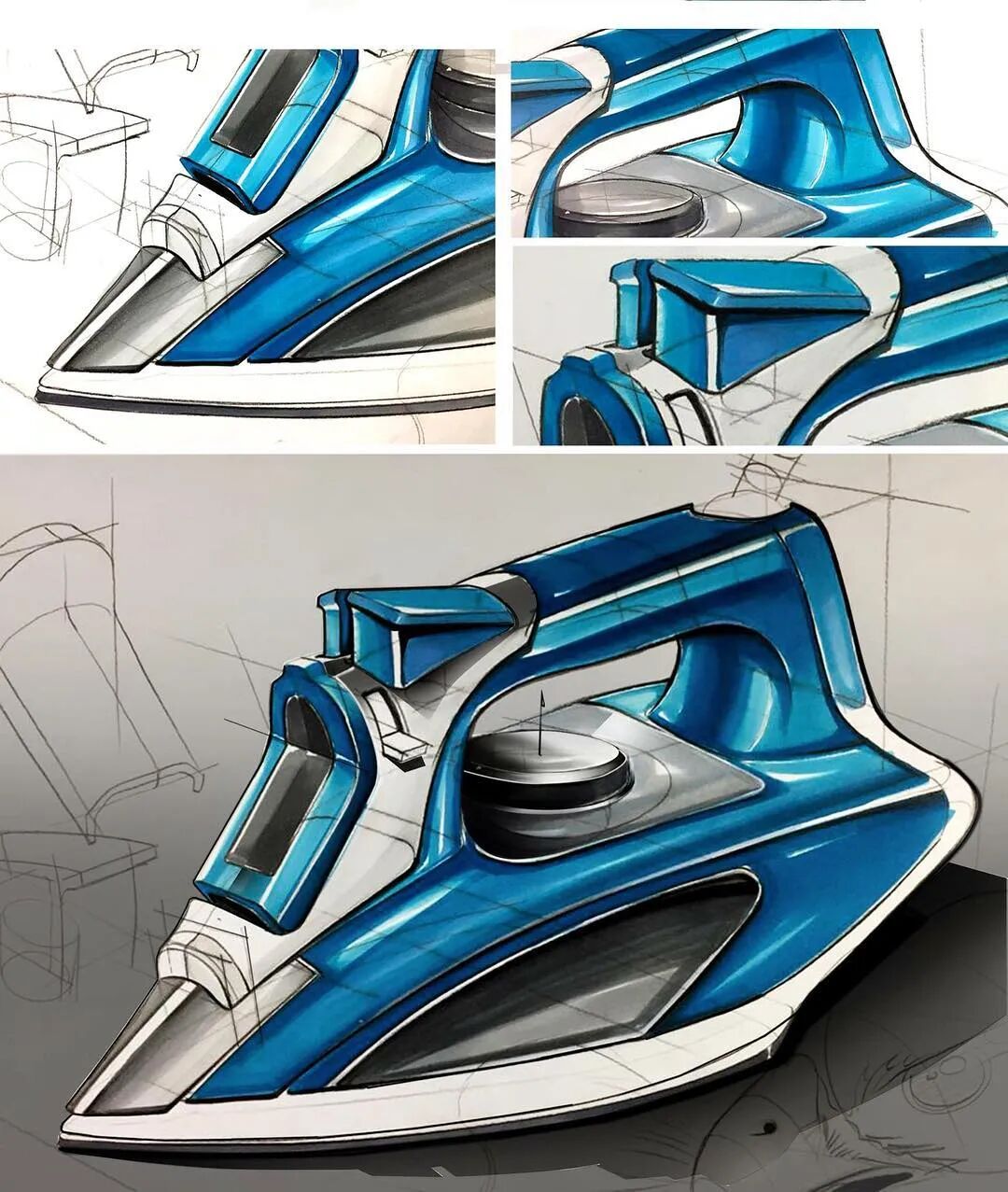

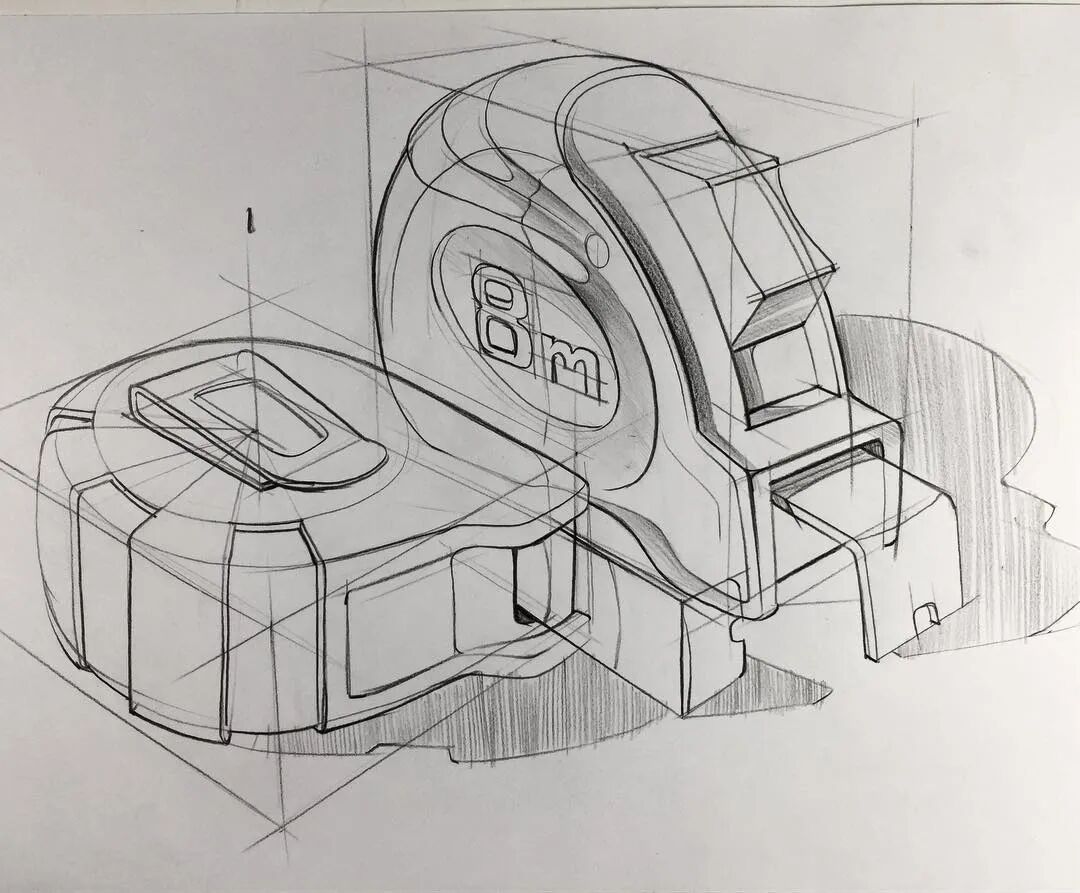

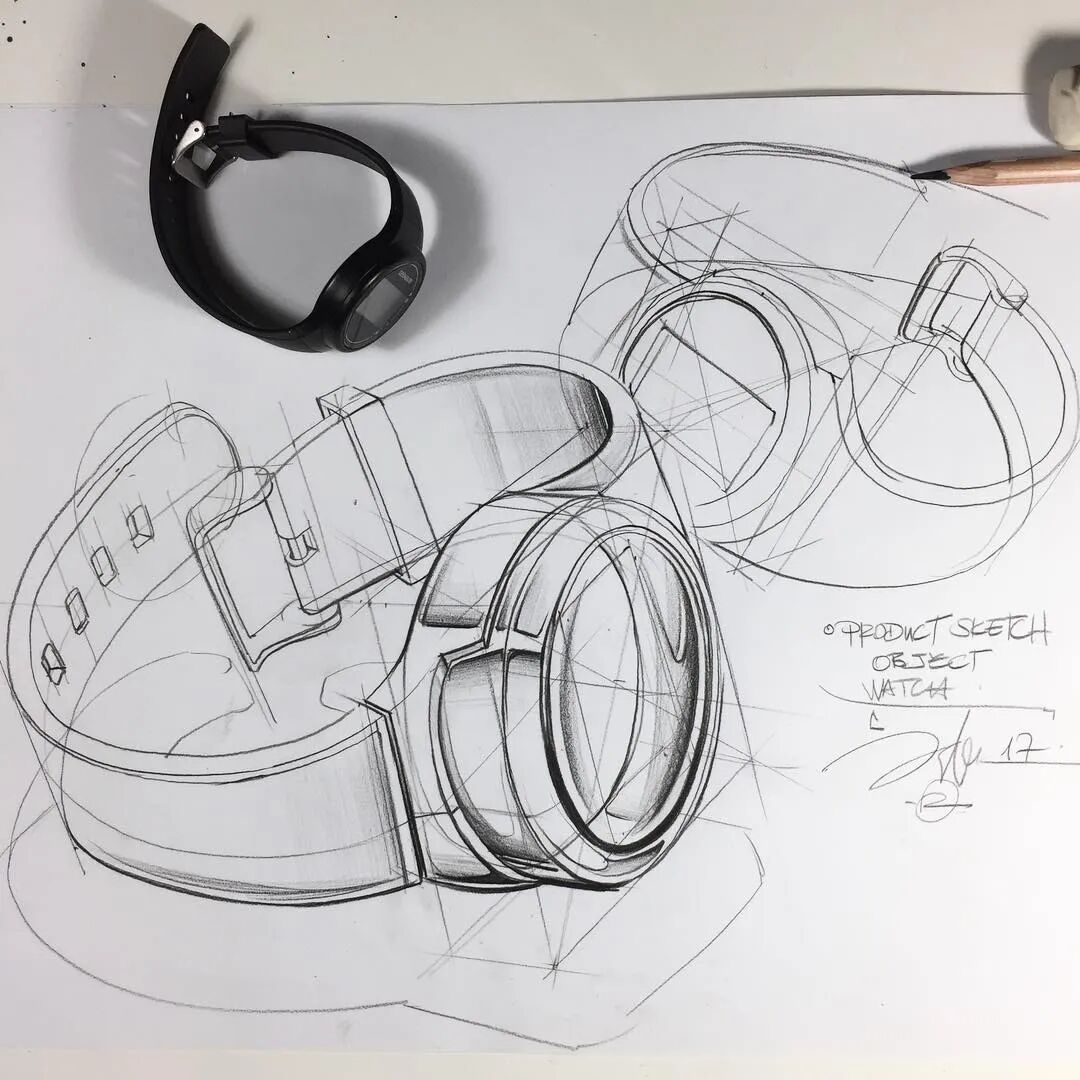

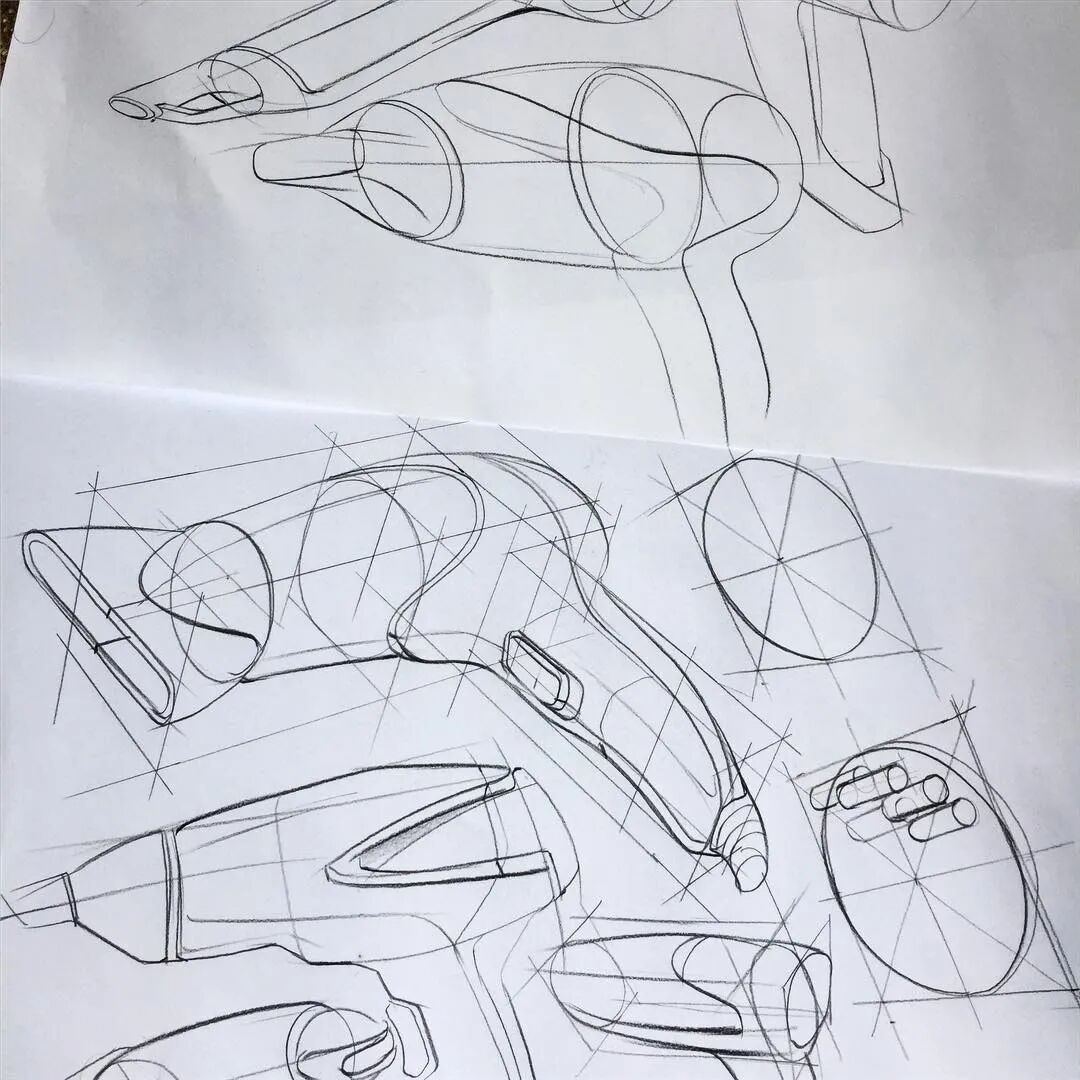

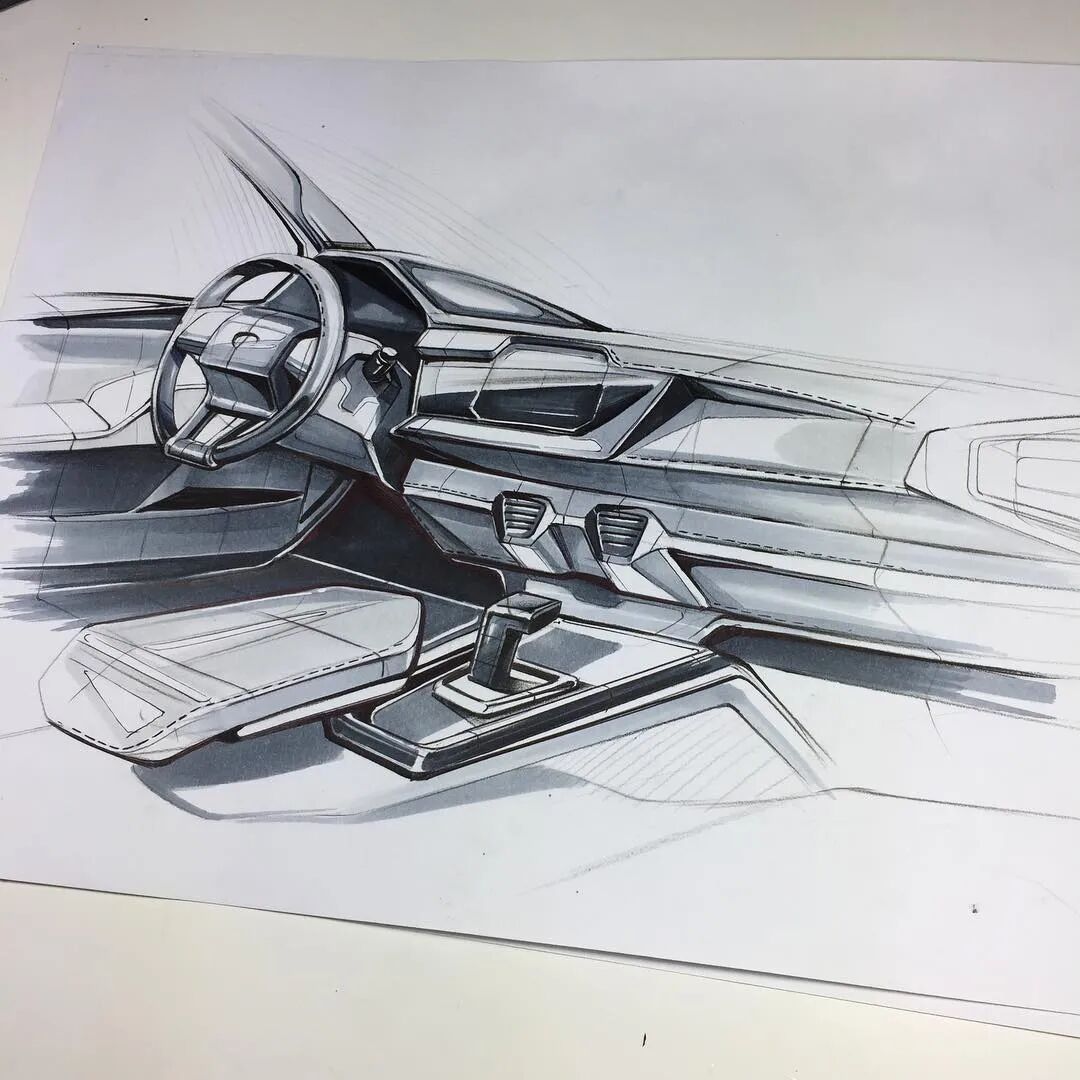

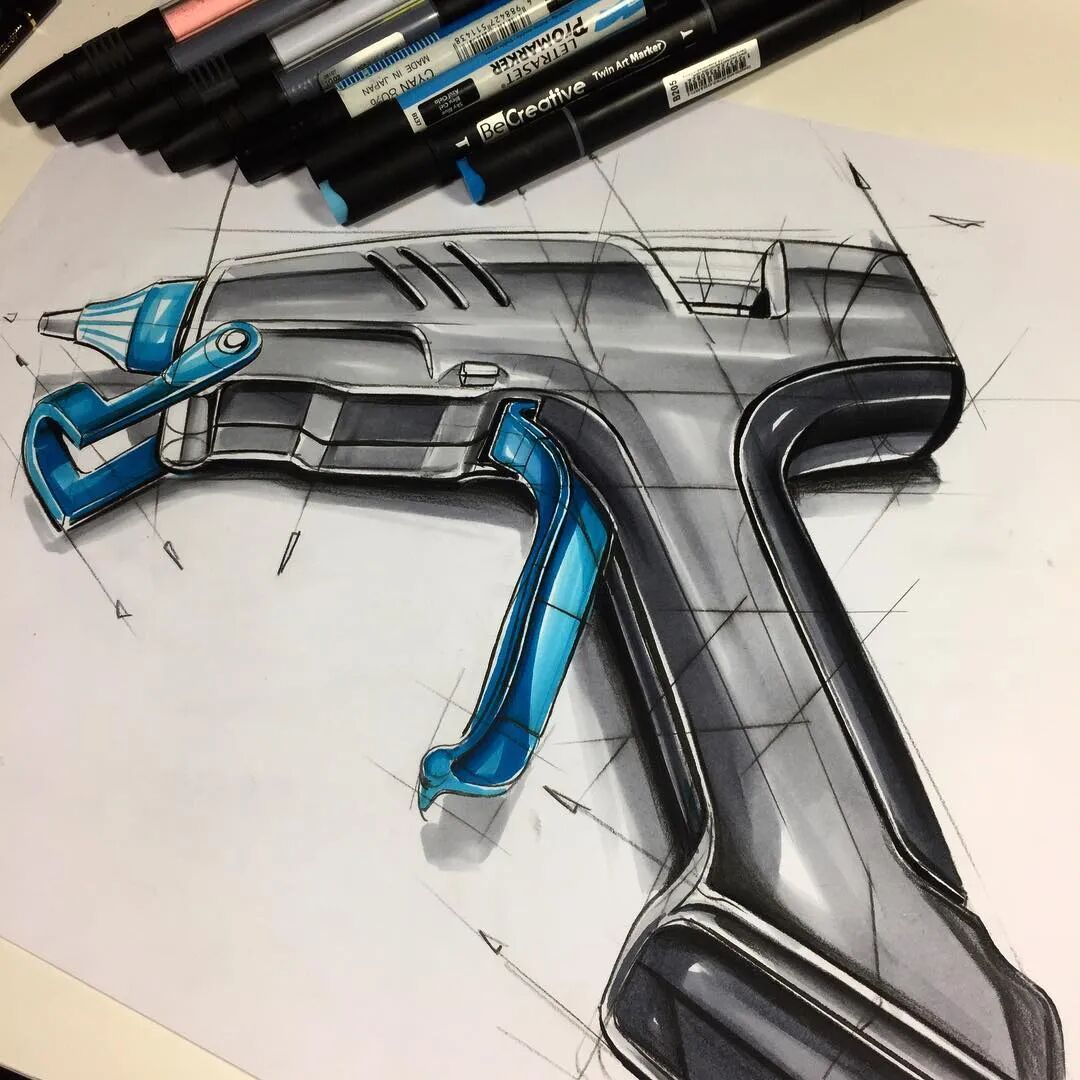

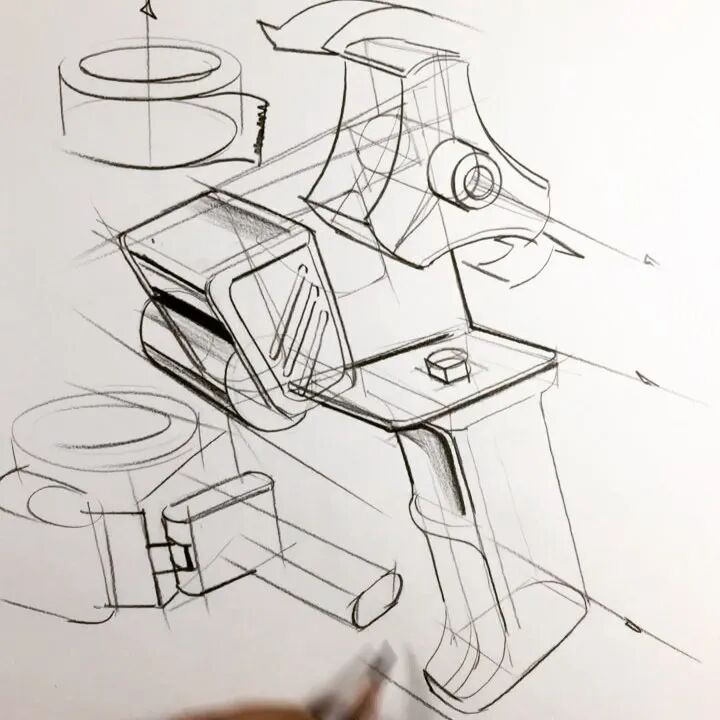

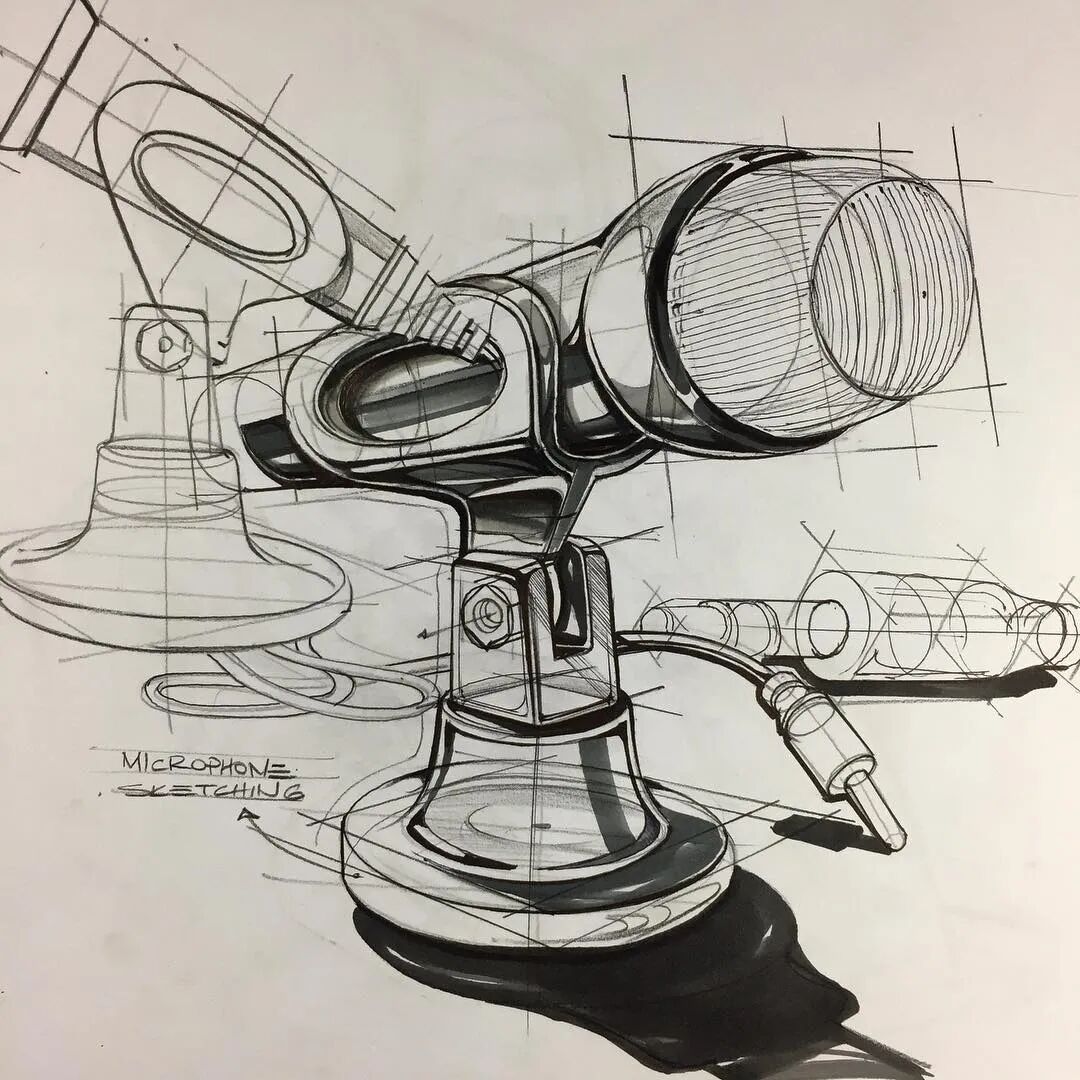

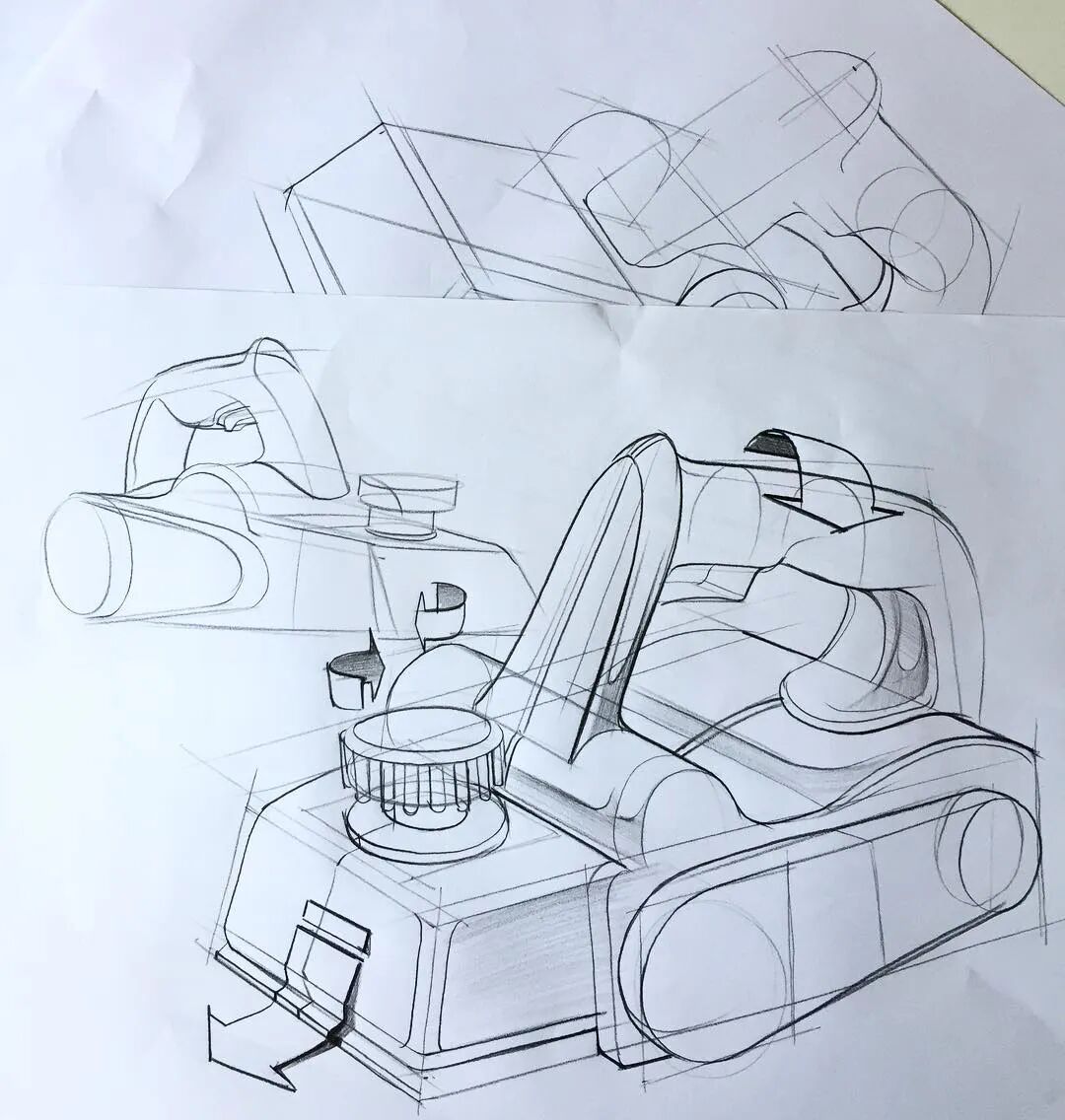

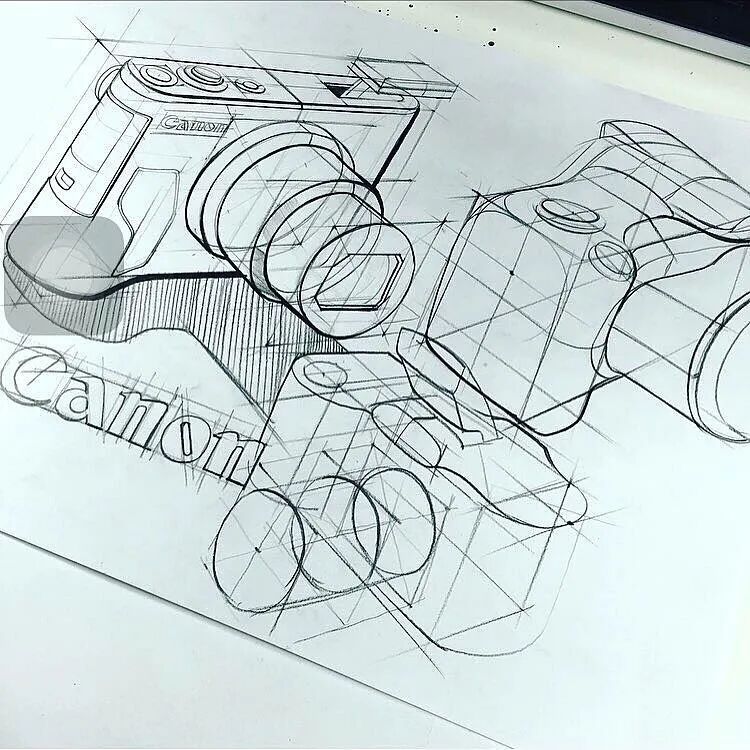

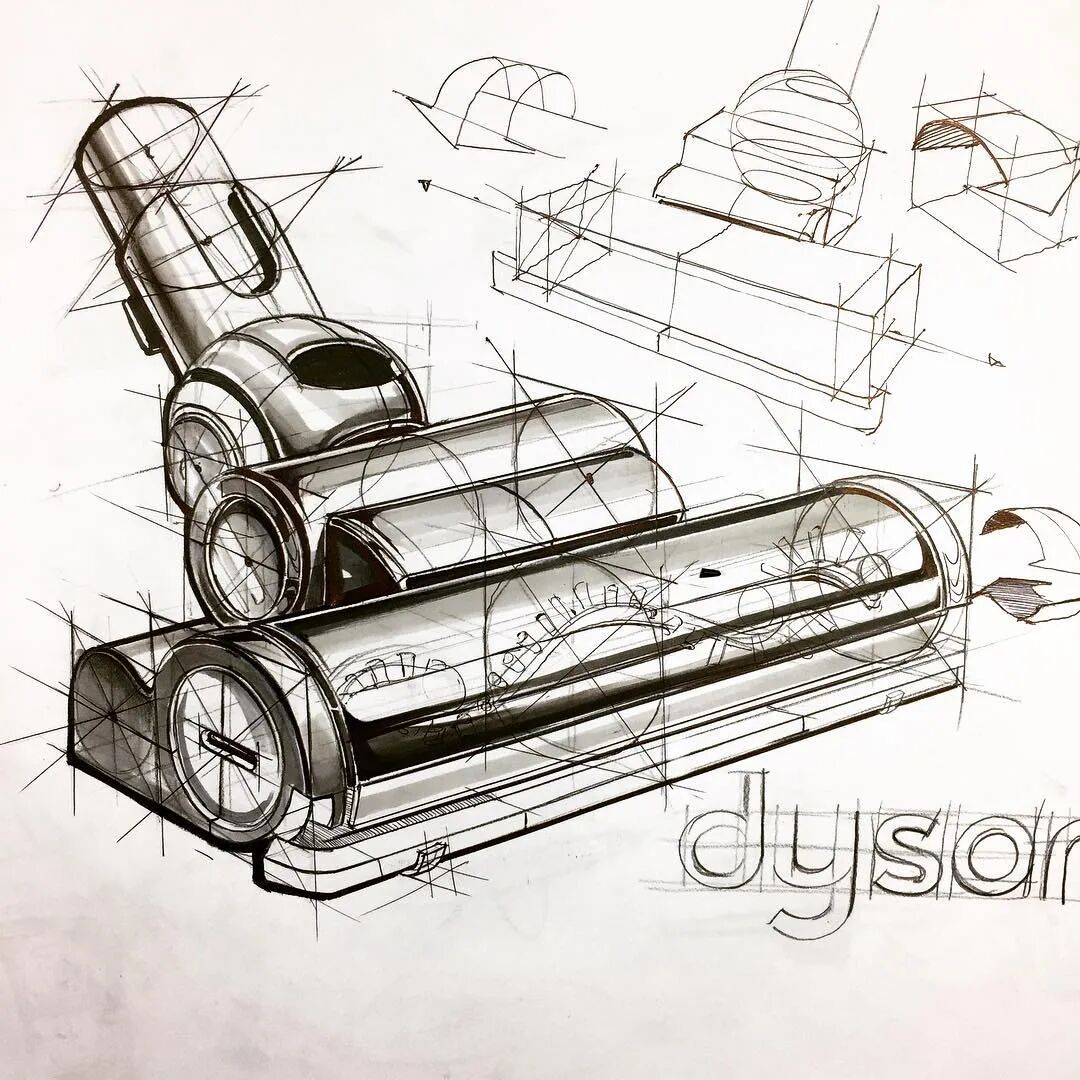

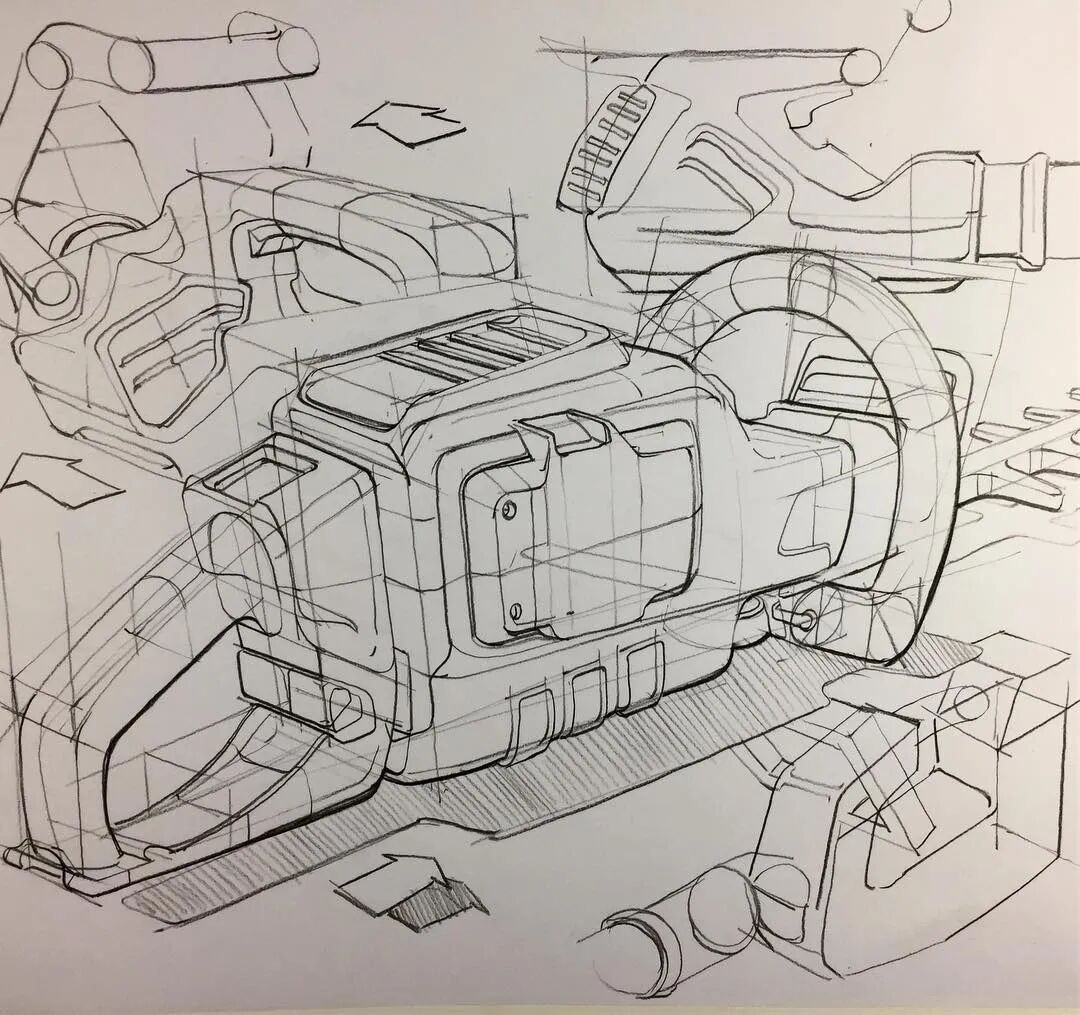

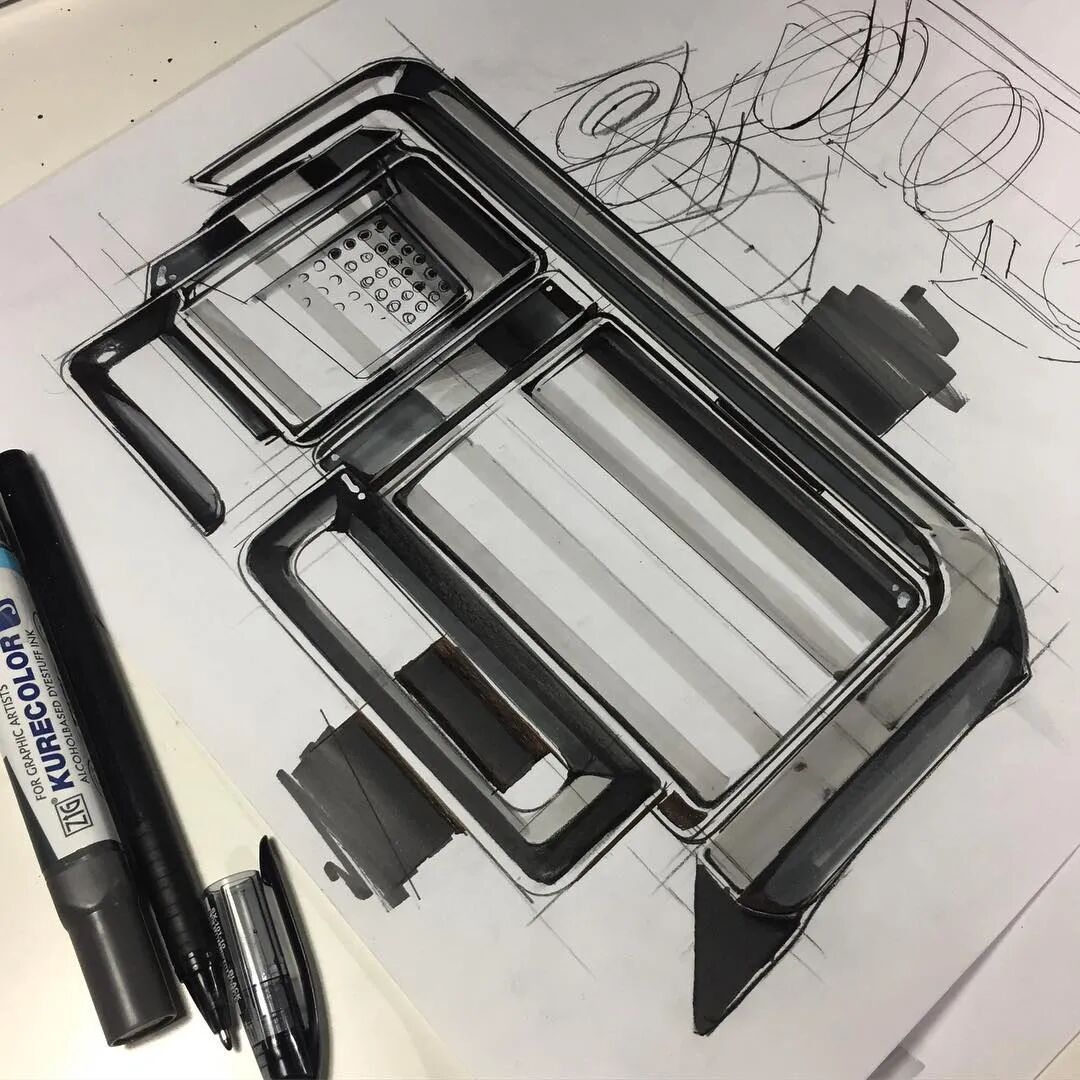

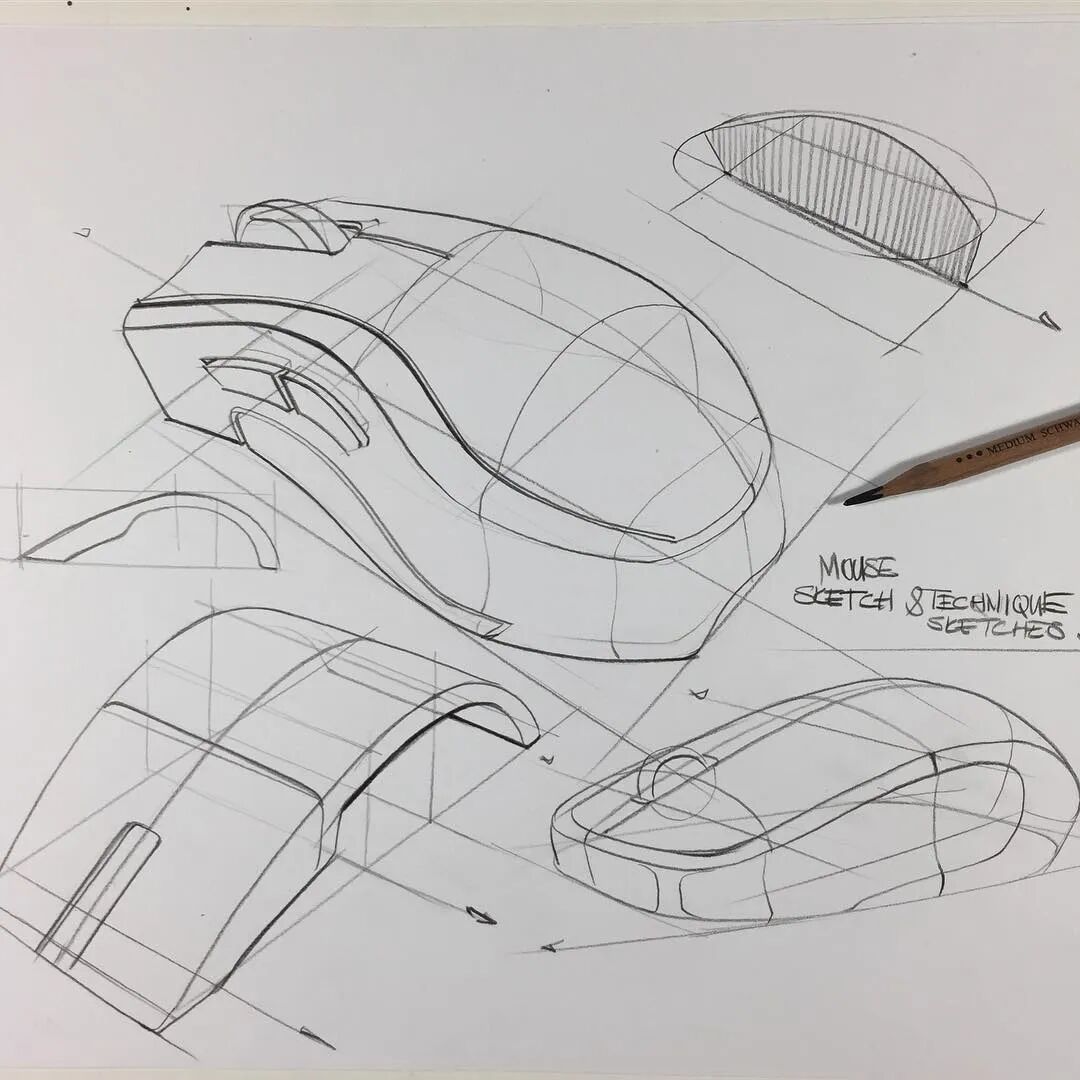

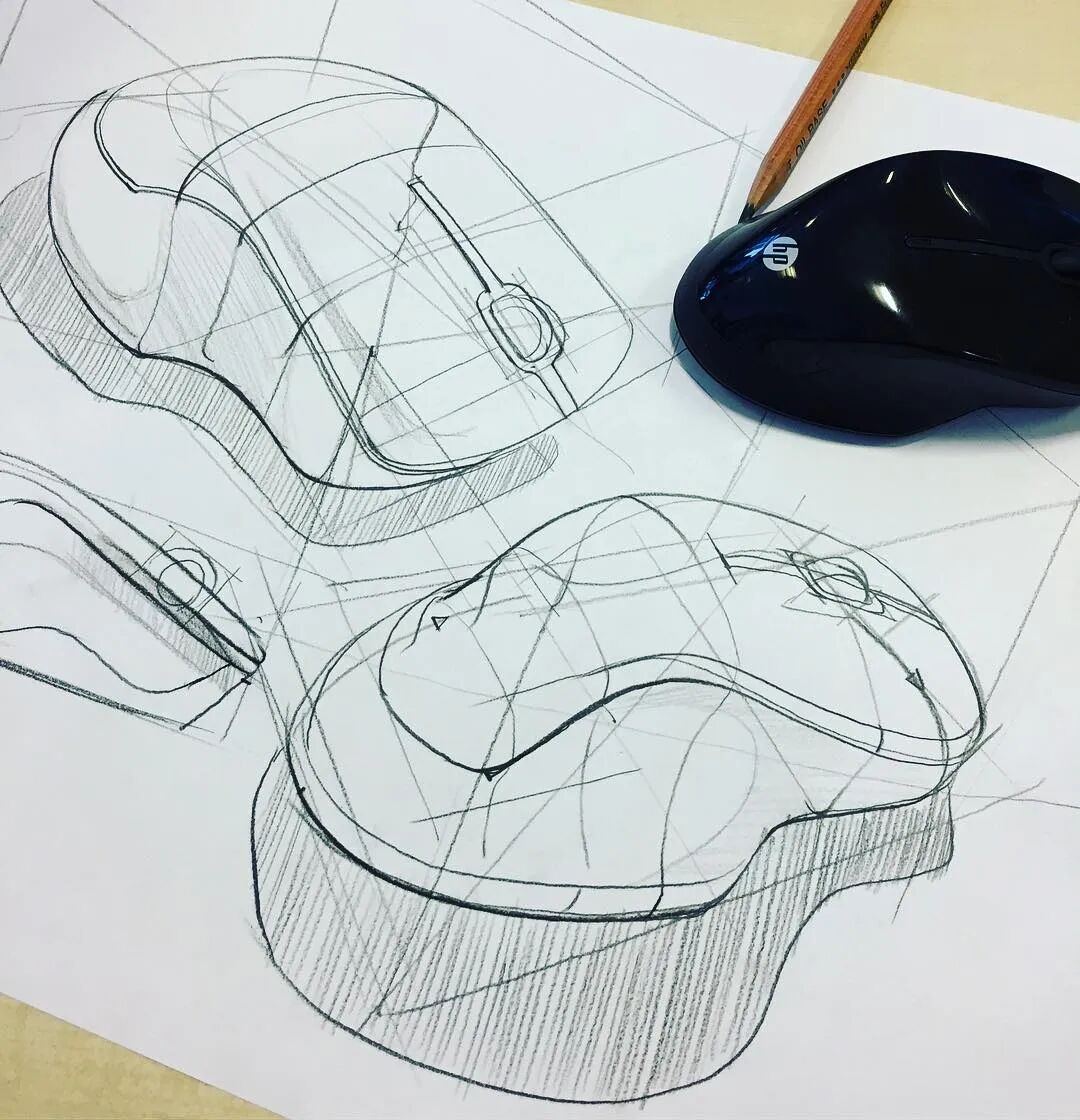

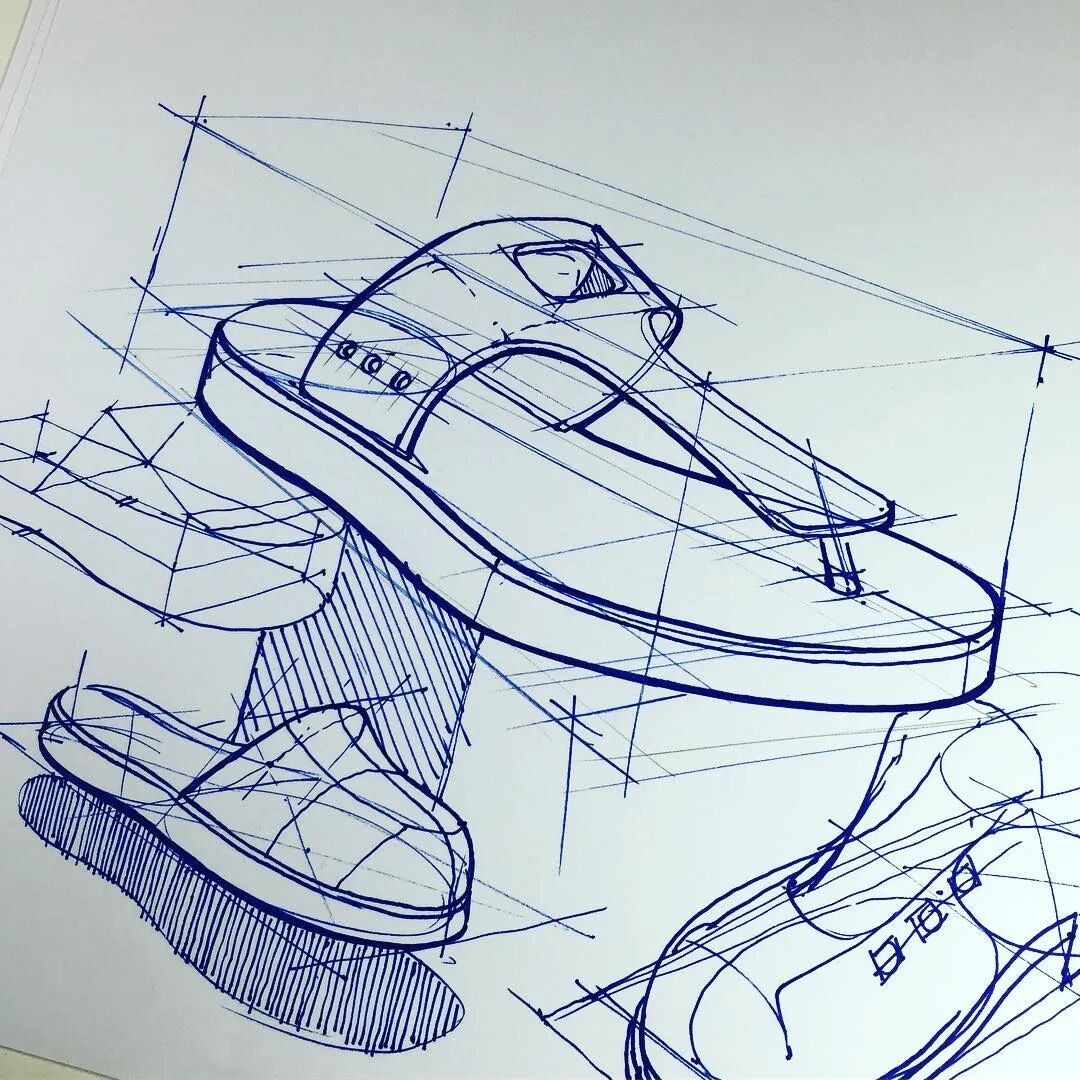

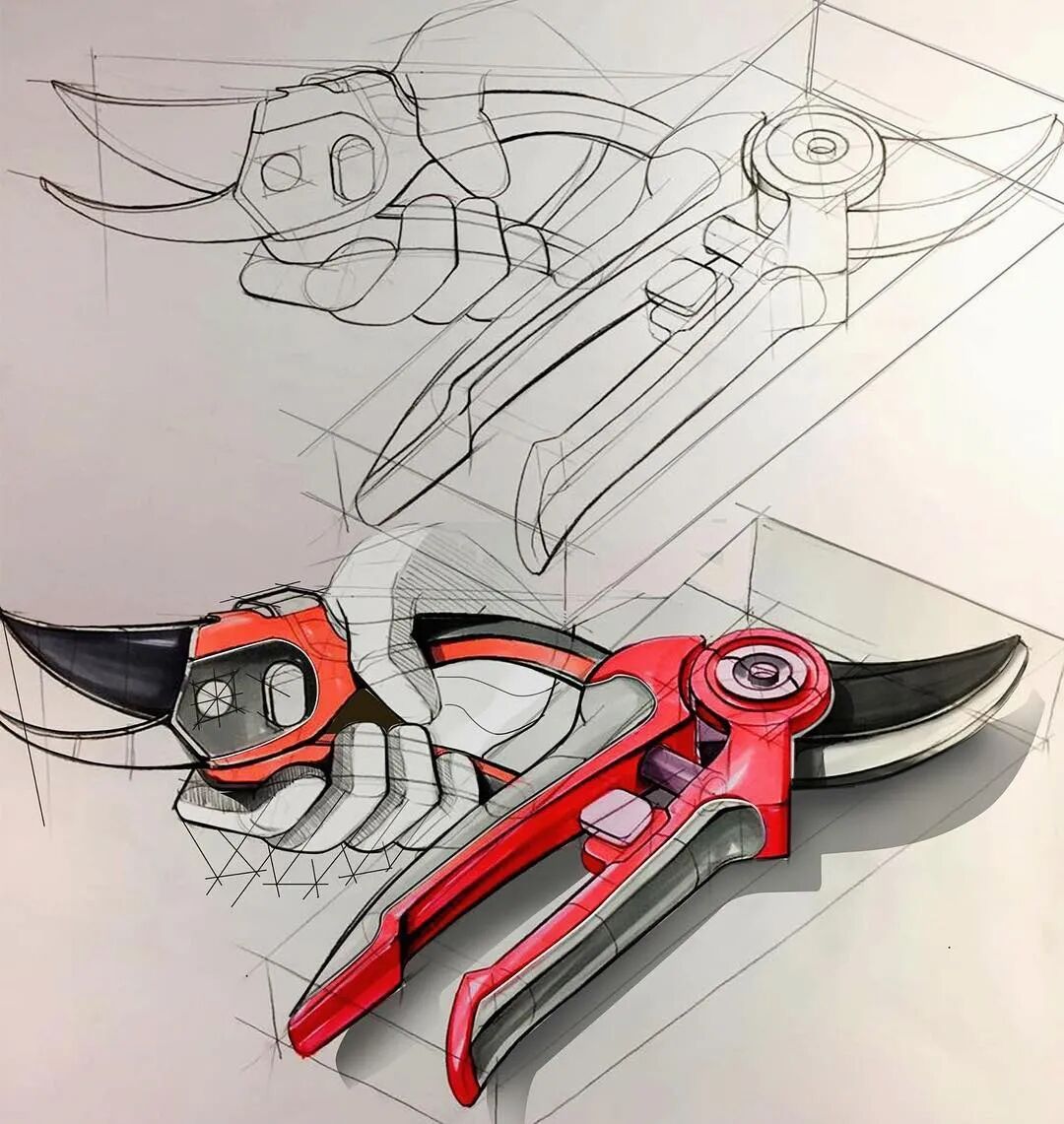

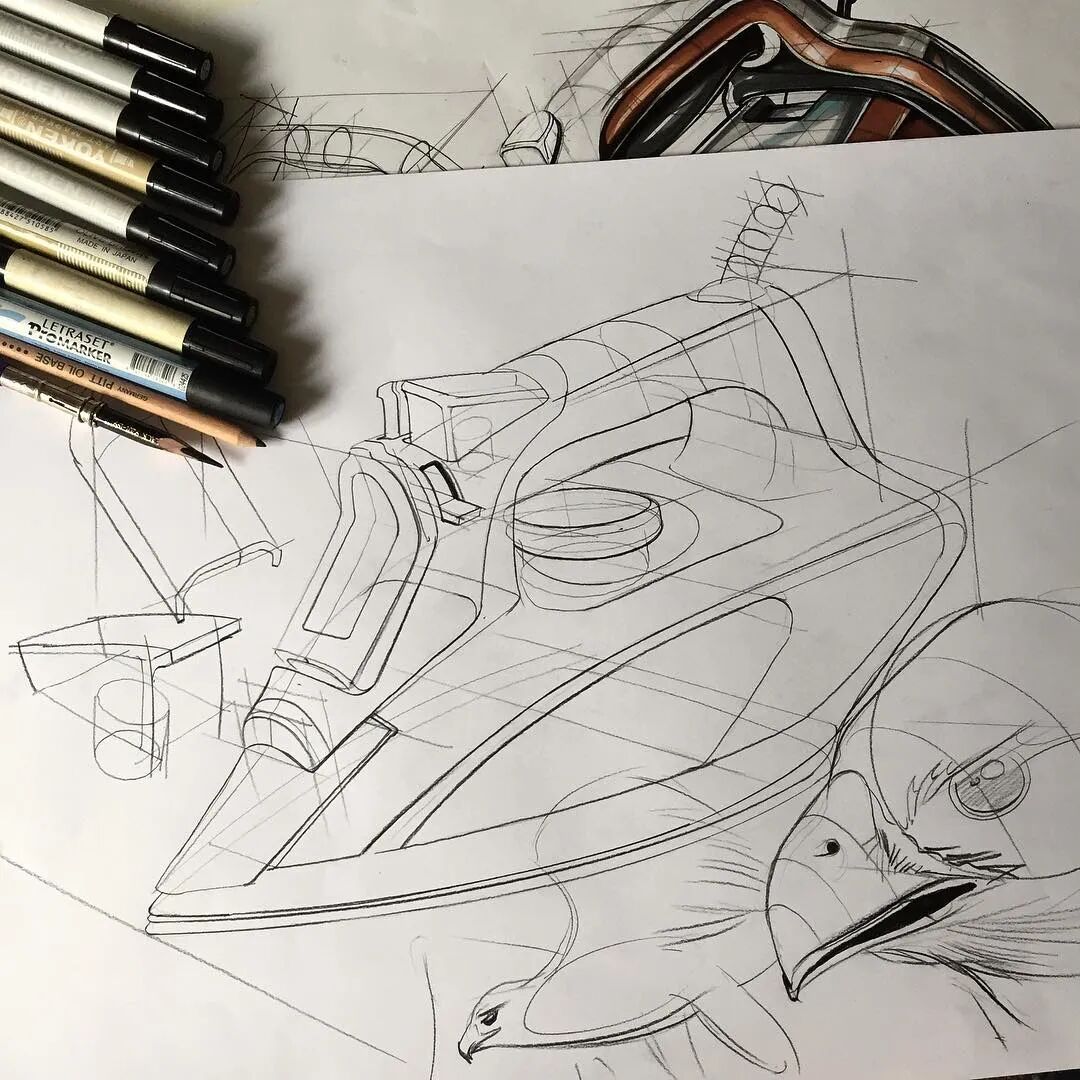

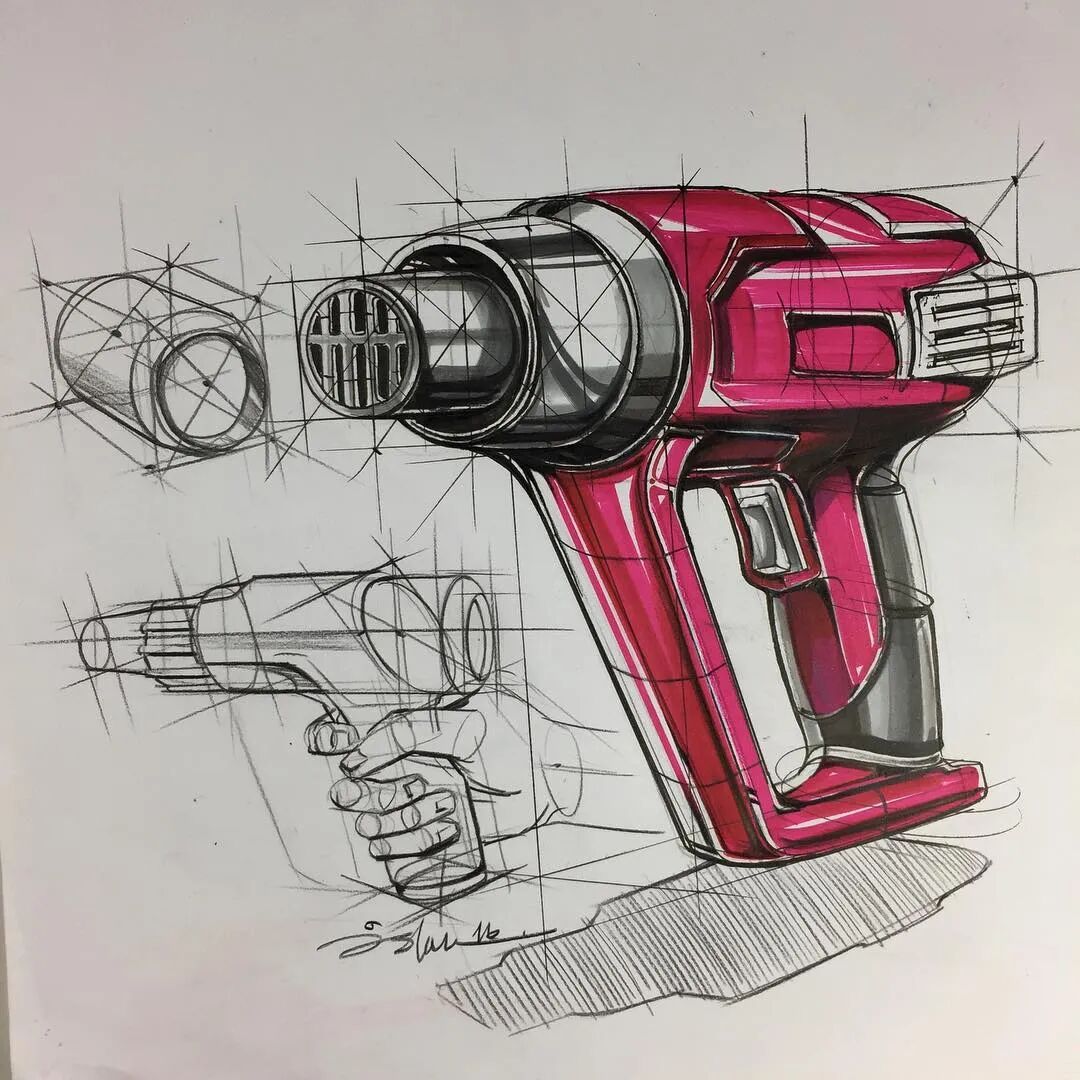

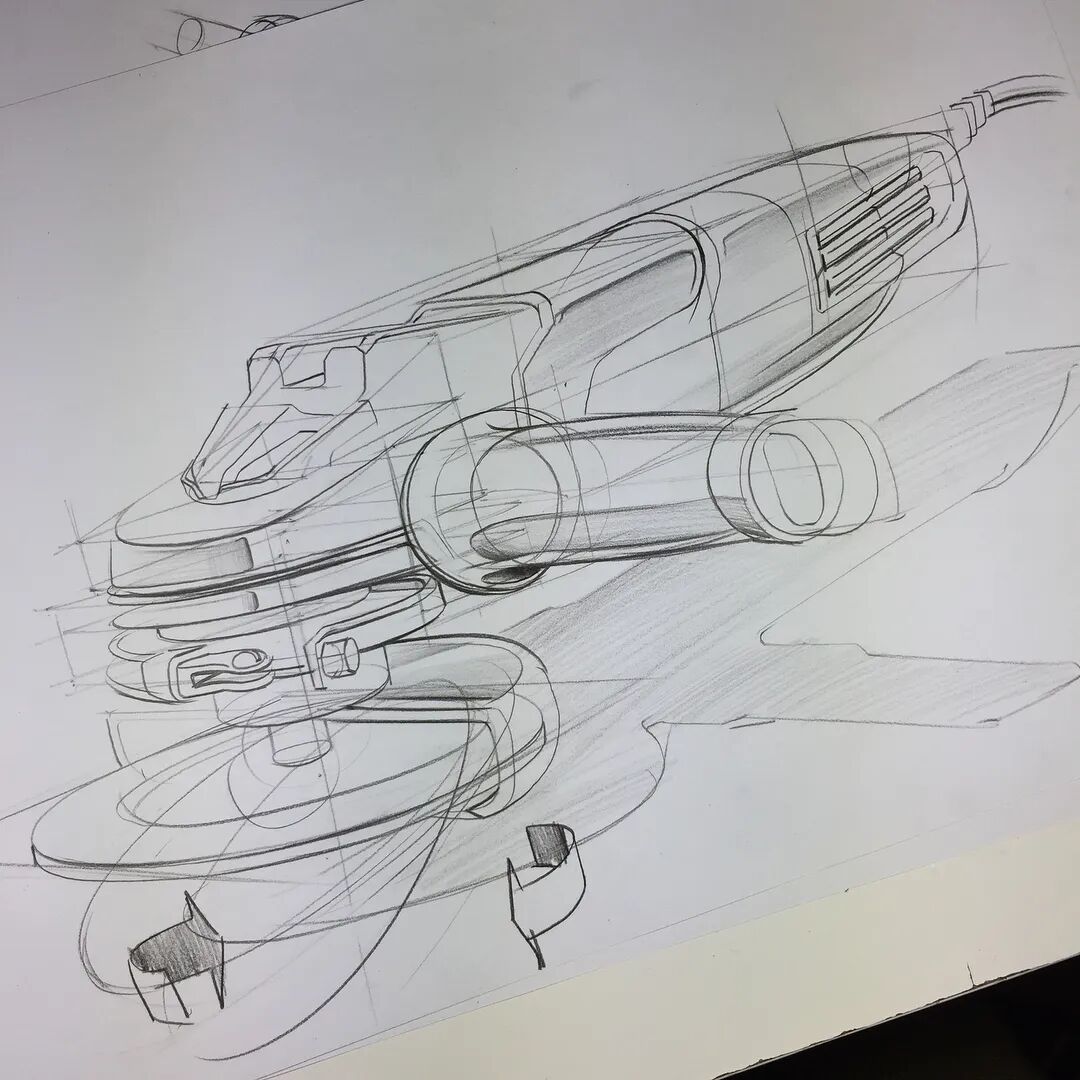

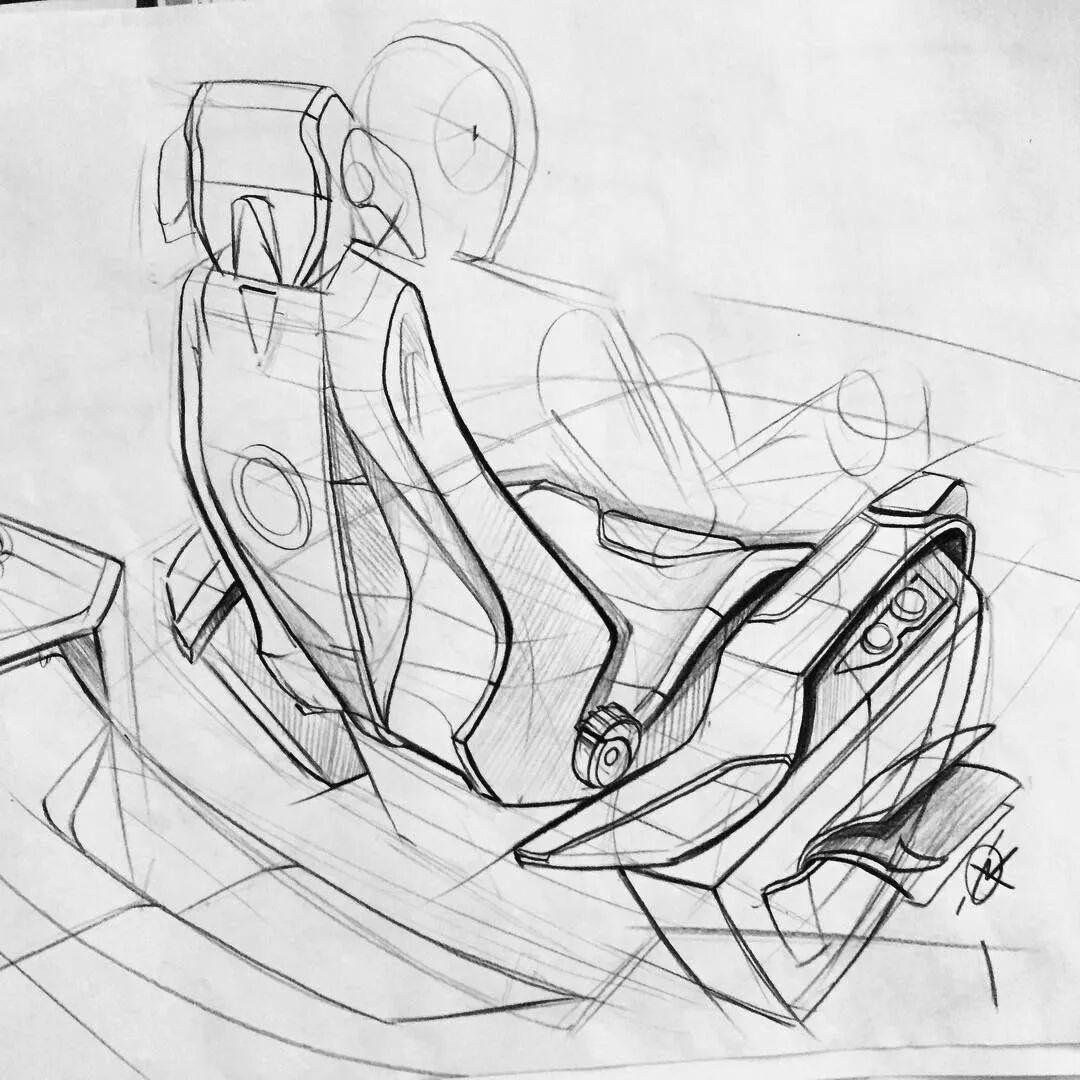

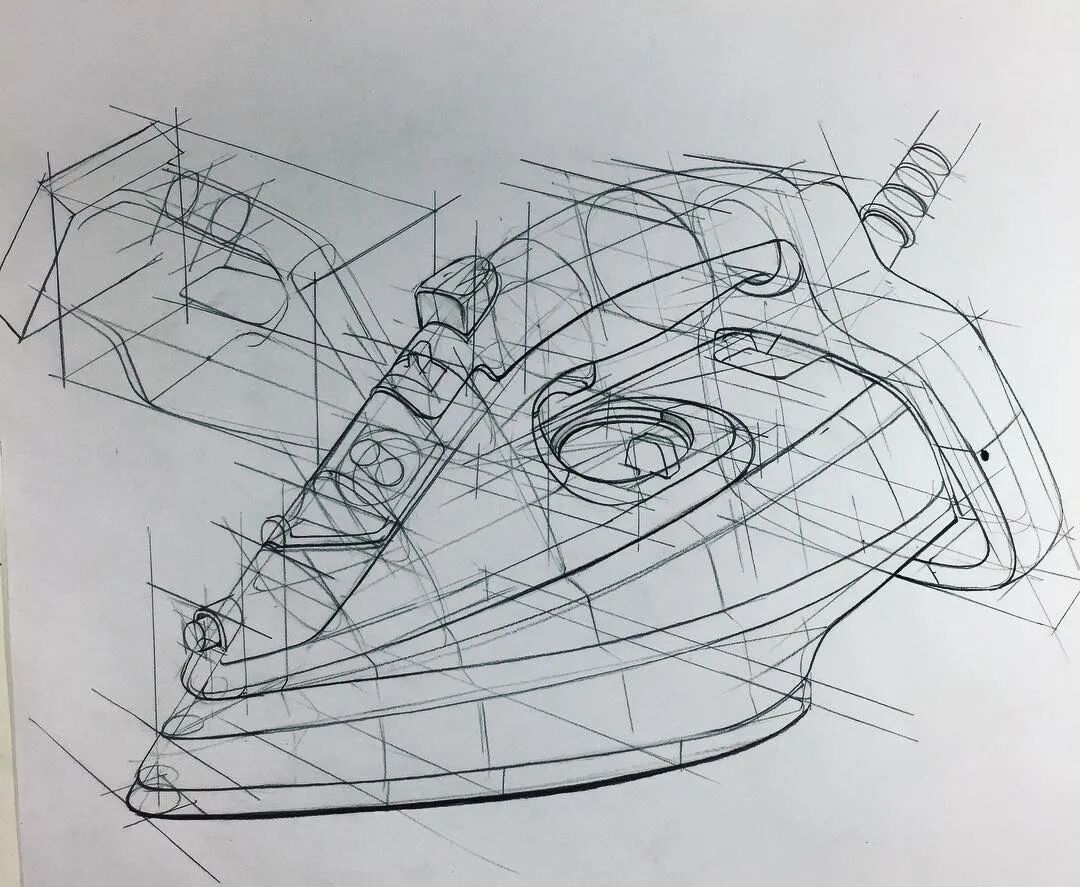

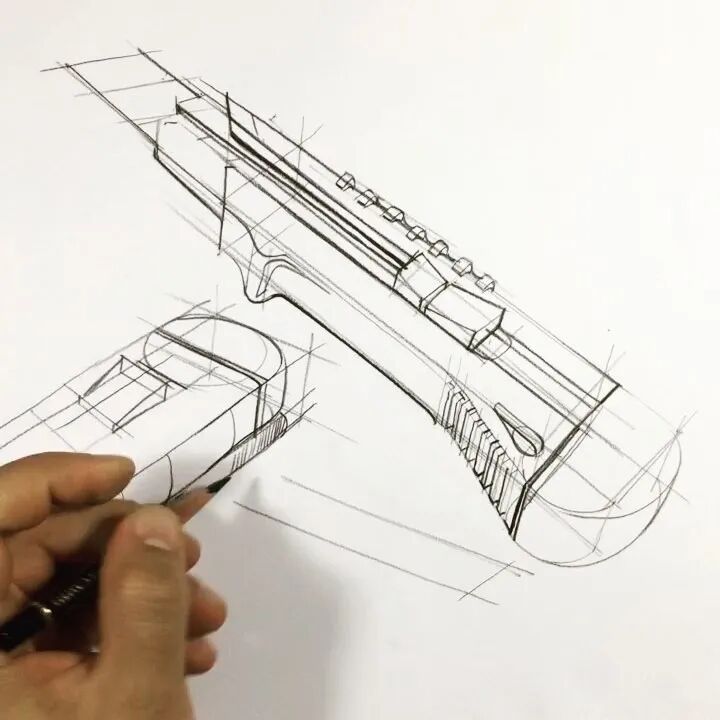

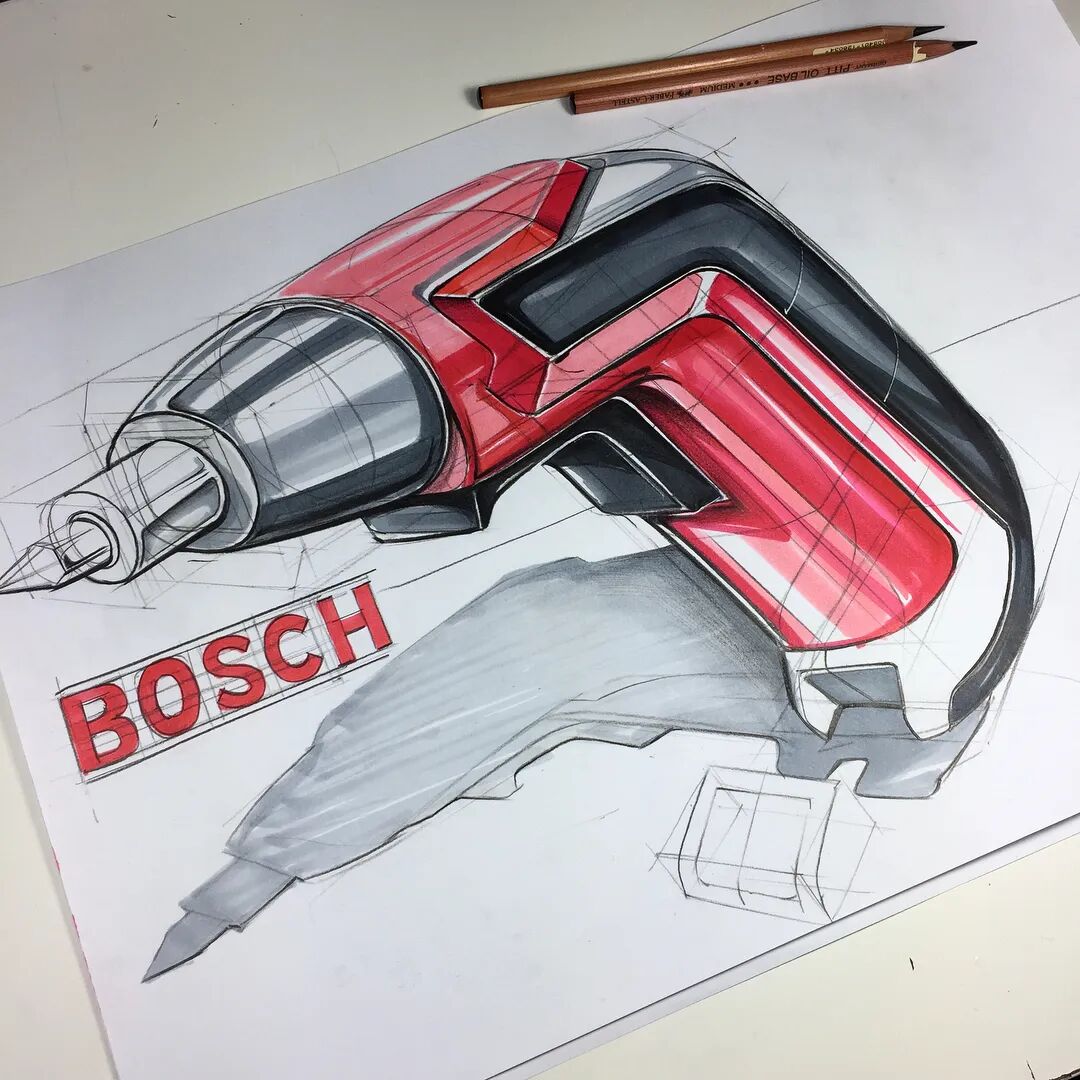

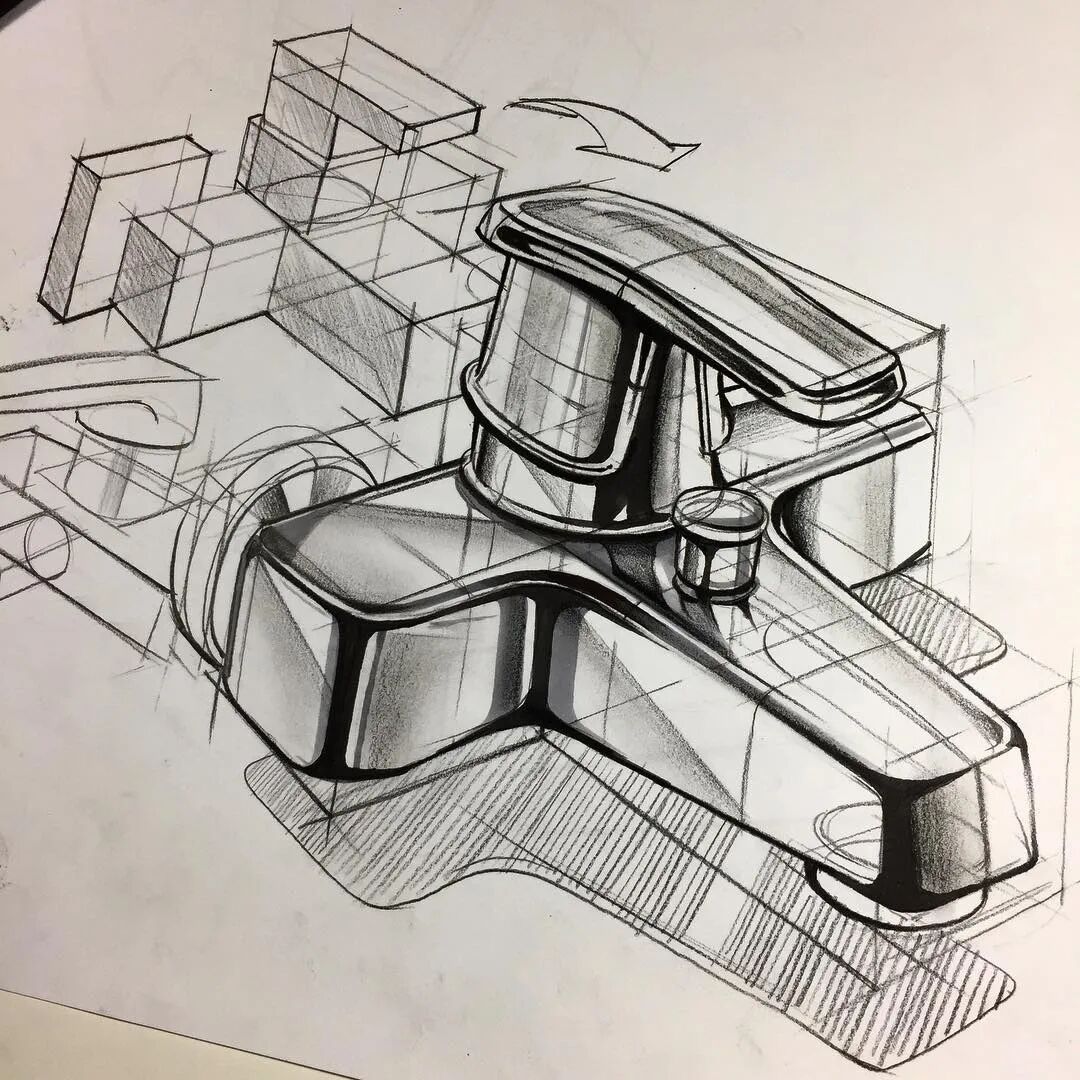

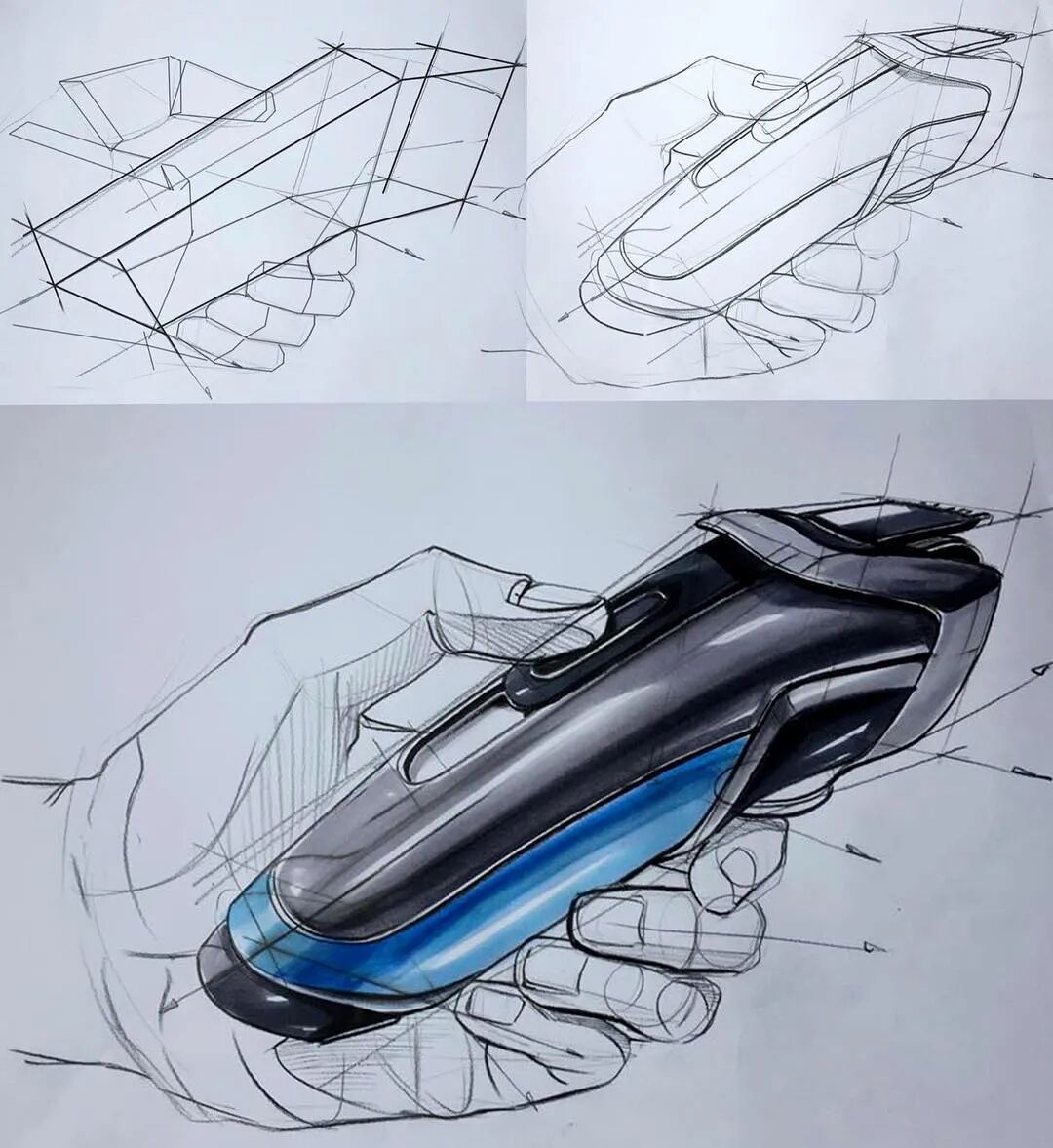

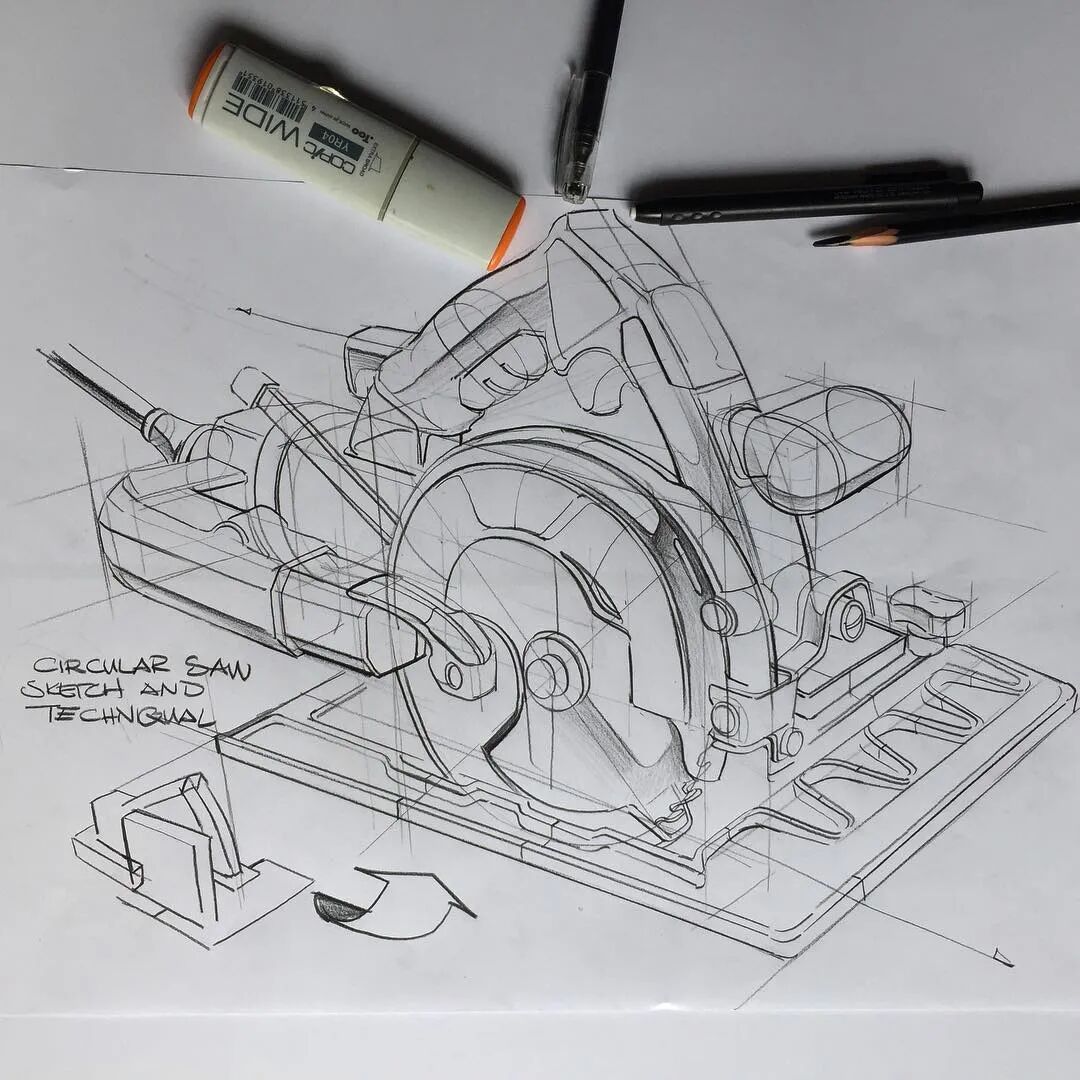

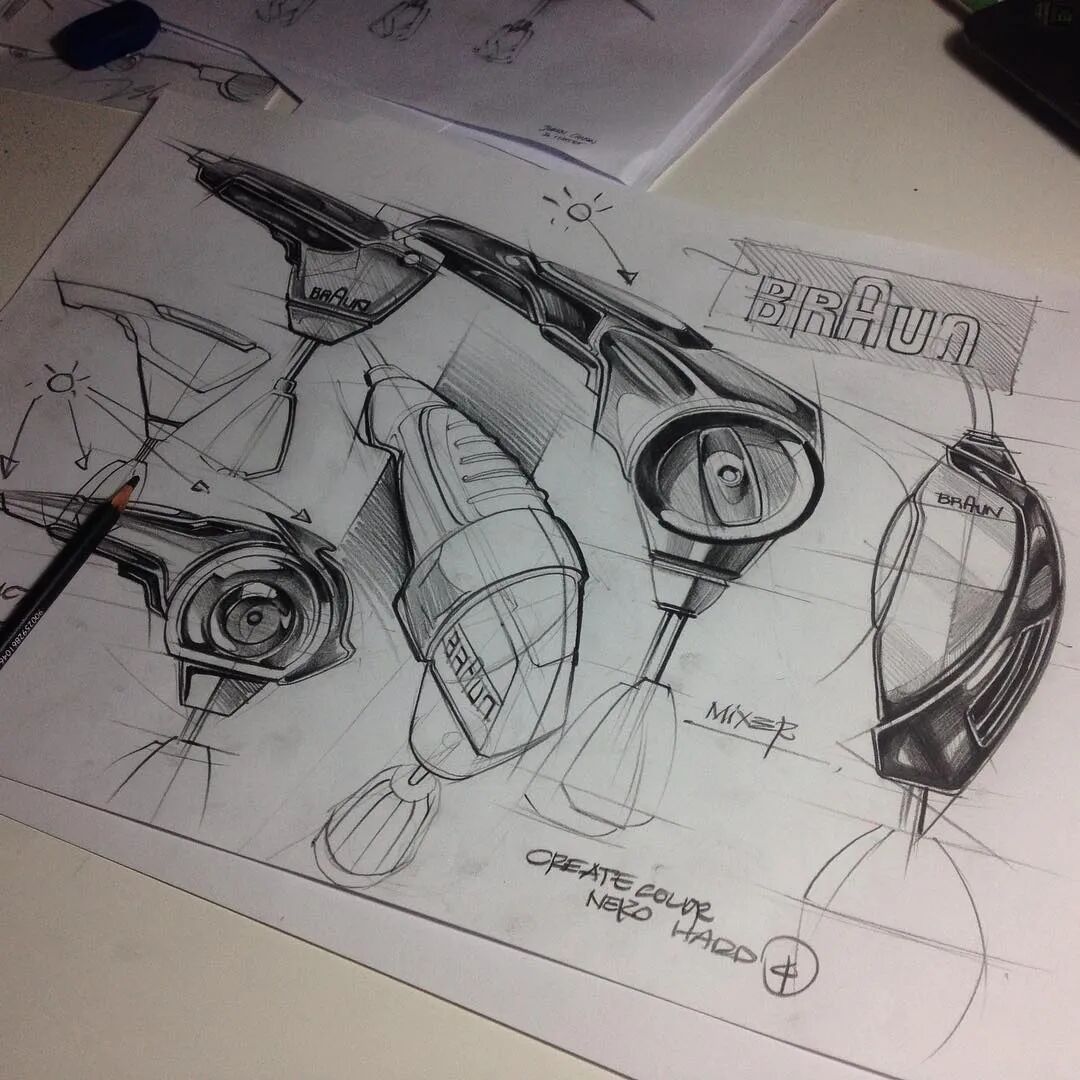

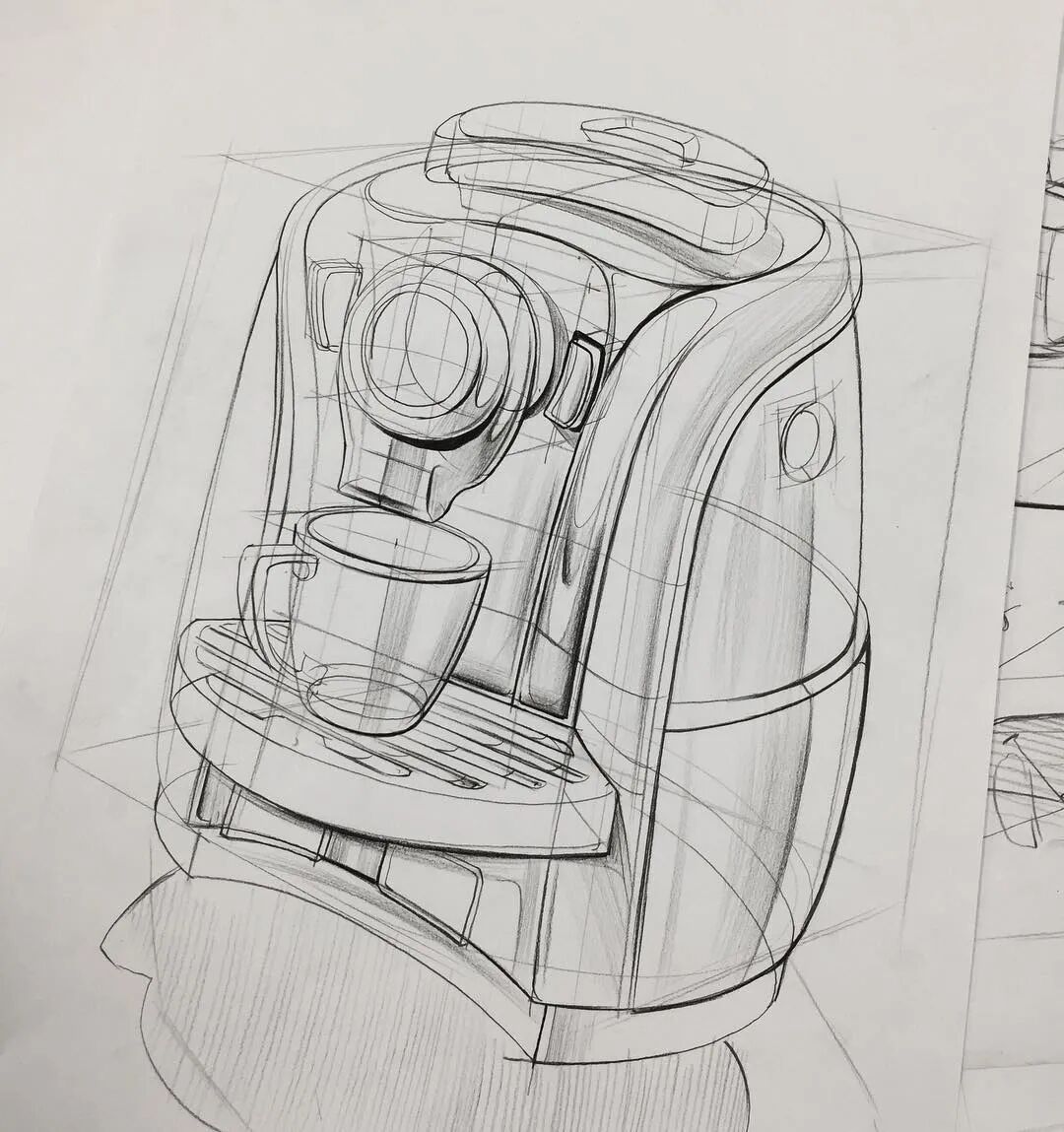

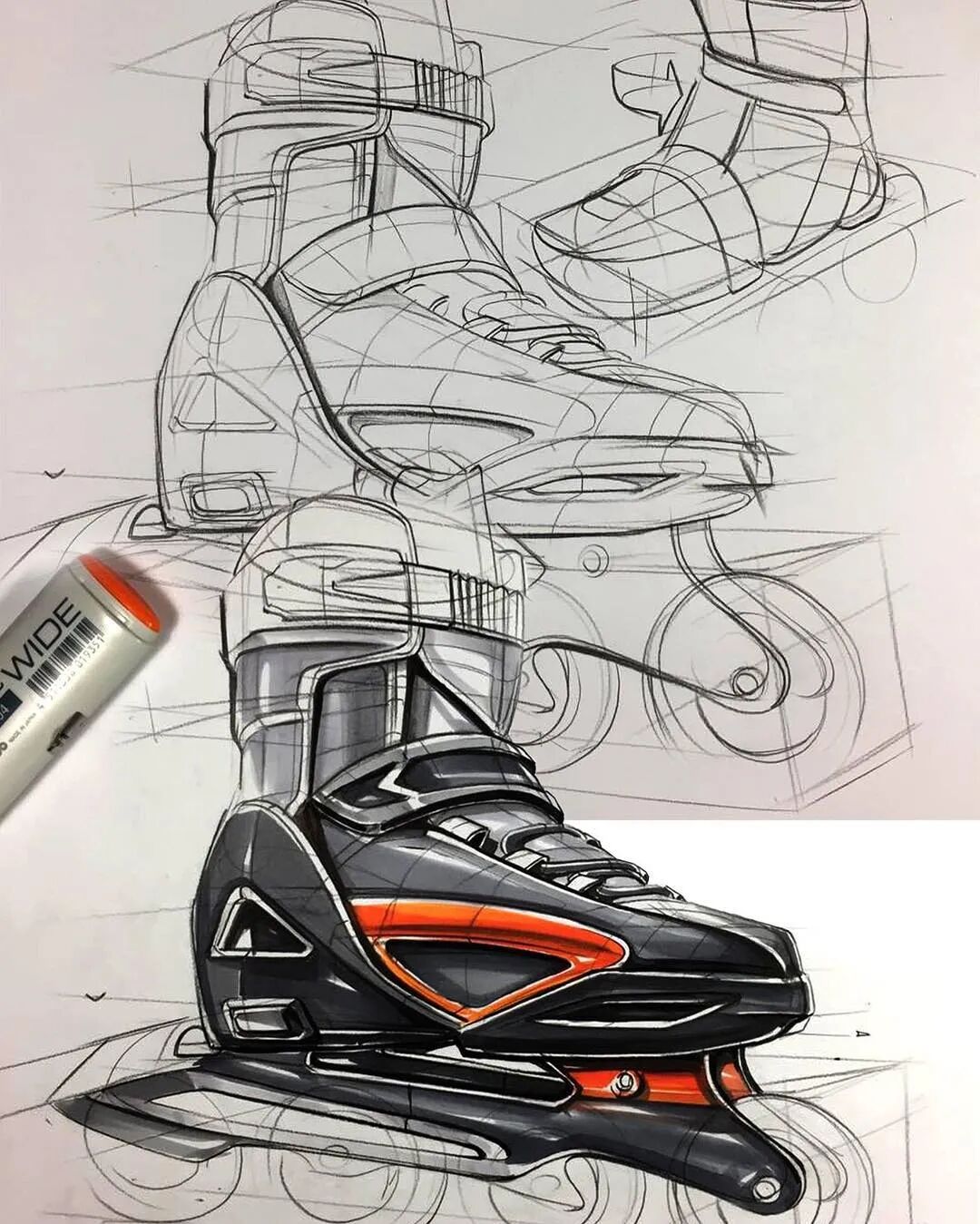

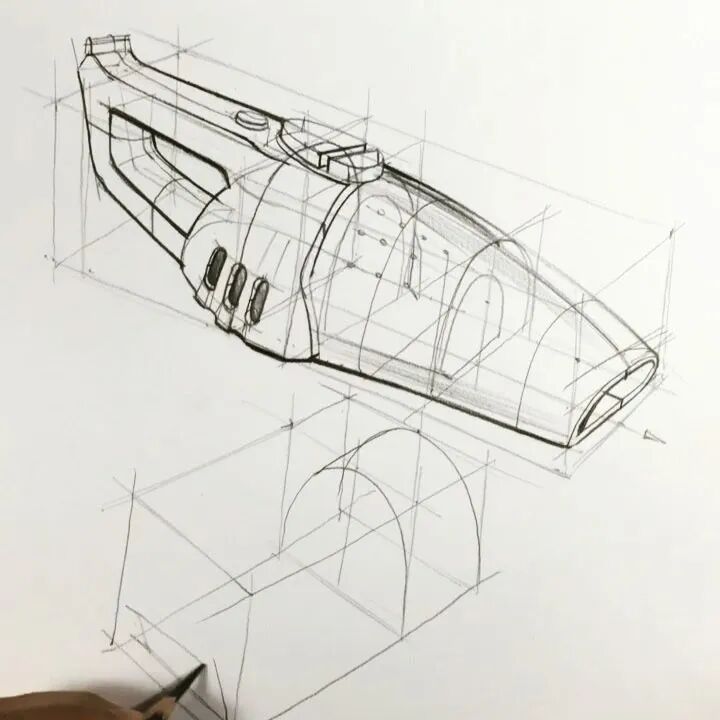

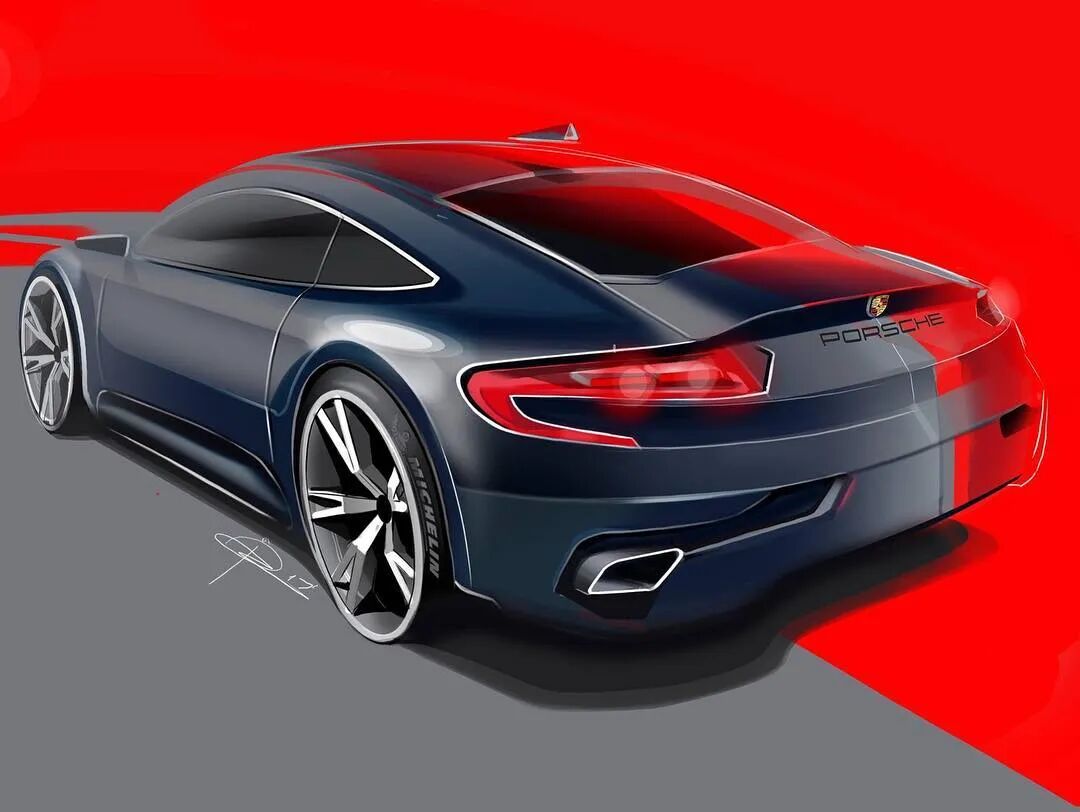

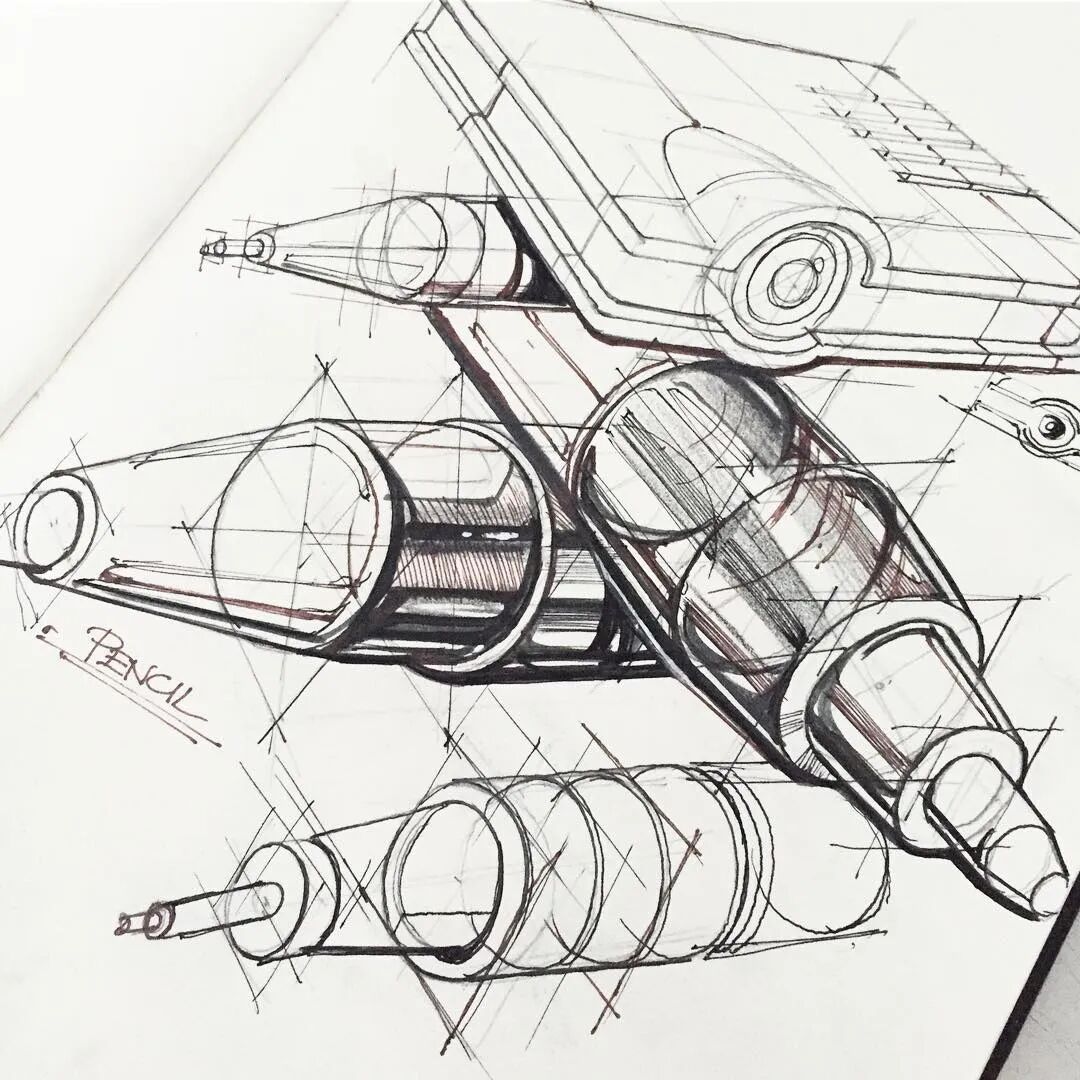

今天给大家分享的是土耳其设计师结构型手绘，希望大家可以从中获得灵感。
