随着极简风的经久不衰,出现了一种将门“隐形”的设计方法。这种方法可以将门很自然地融入墙面之中,使得门与墙面看来是一个很一致的整体,达到隐形的效果。那么这种暗门方案怎么实现完美落地的呢?

今天,我们就从以下几个方面来聊一聊常见的暗门的深化设计

1、暗门设计的方案理解

2、暗门设计的工艺表达

3、暗门设计的专业论证


暗门设计的方案理解


source:google.cn

1、暗门的定义

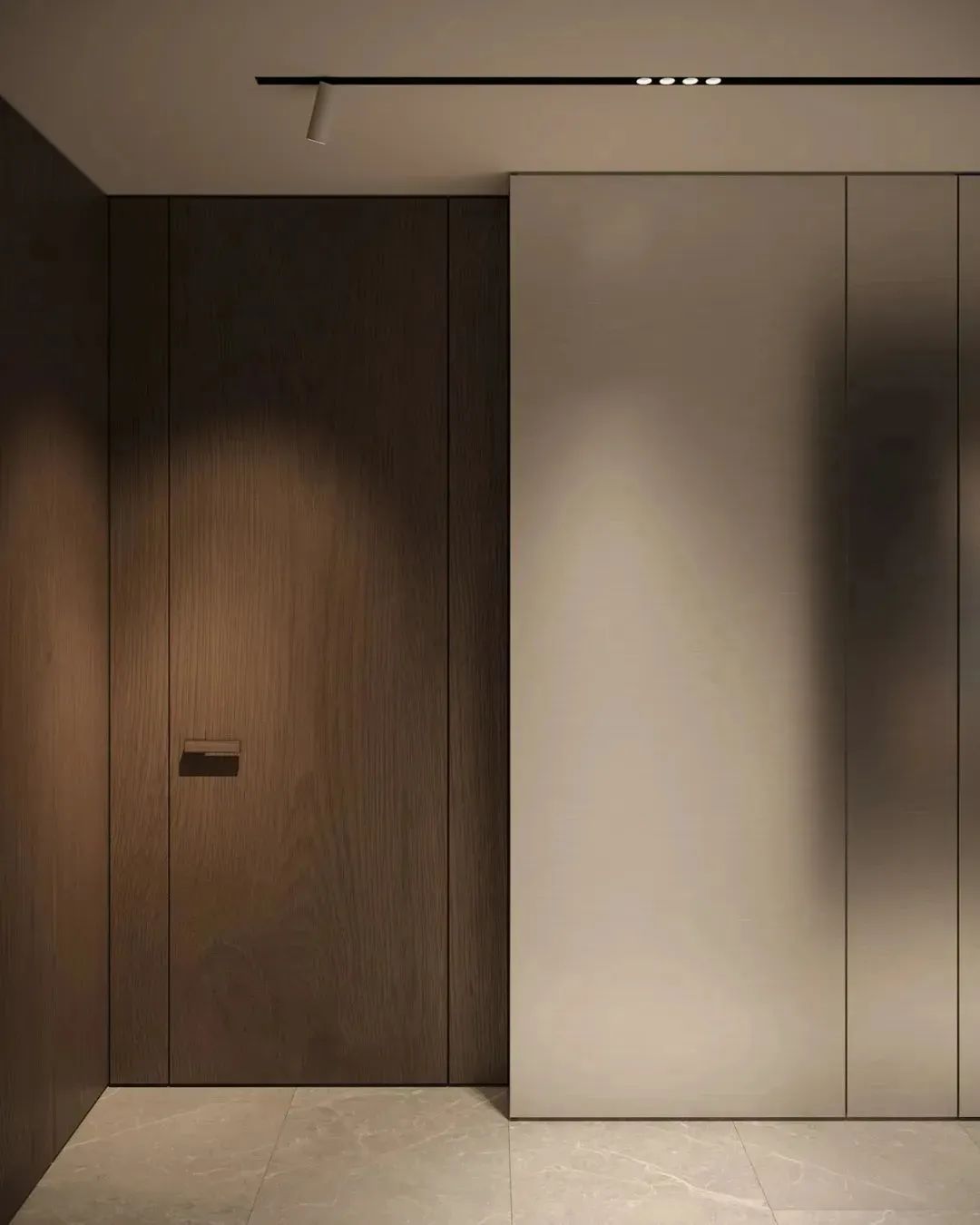

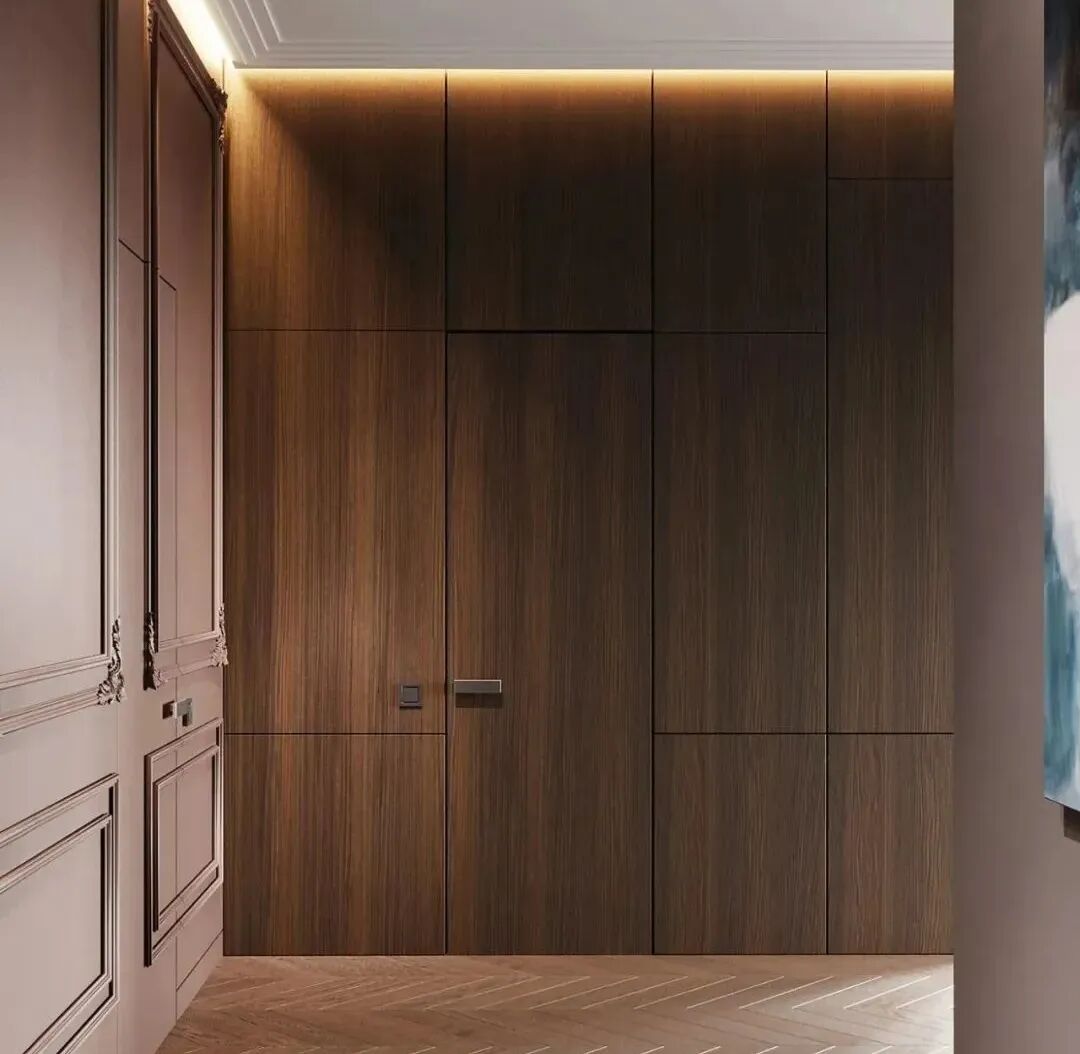

暗门,也叫隐形门,是通过隐藏把手、锁孔、门框等门体构件,同时表面与墙面达到空间统一效果的门体。通常与周边环境融为一体,起到隐藏和遮蔽作用,而使用时可以轻松开启。


source:google.cn


source:google.cn

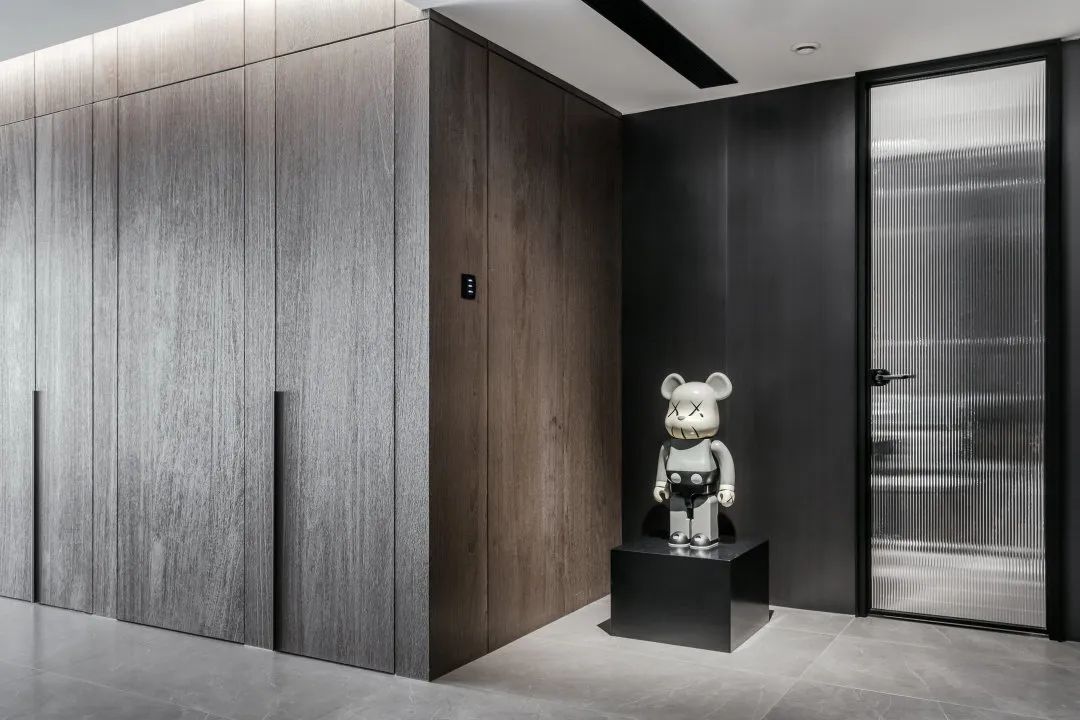

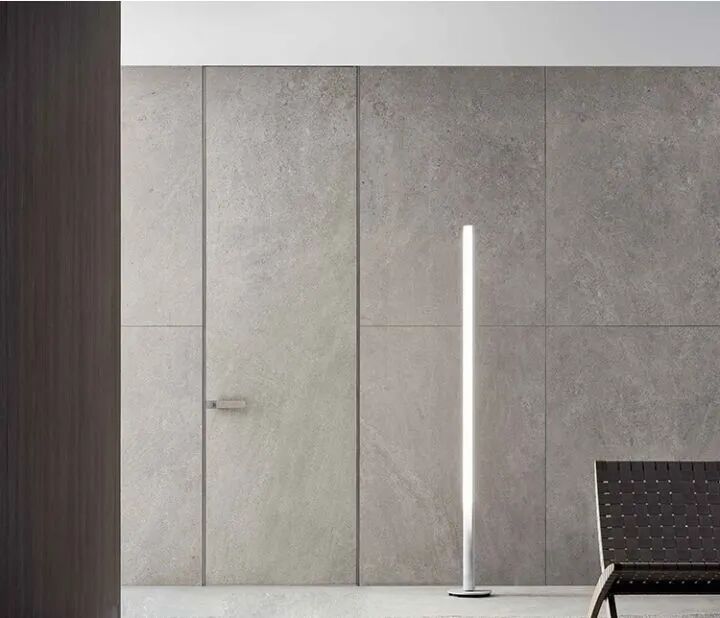

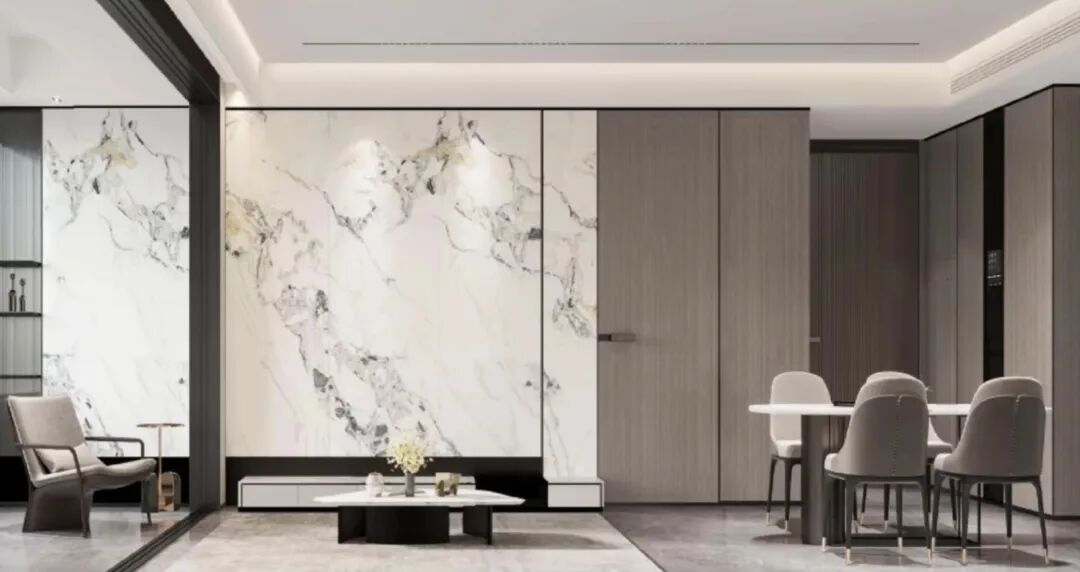

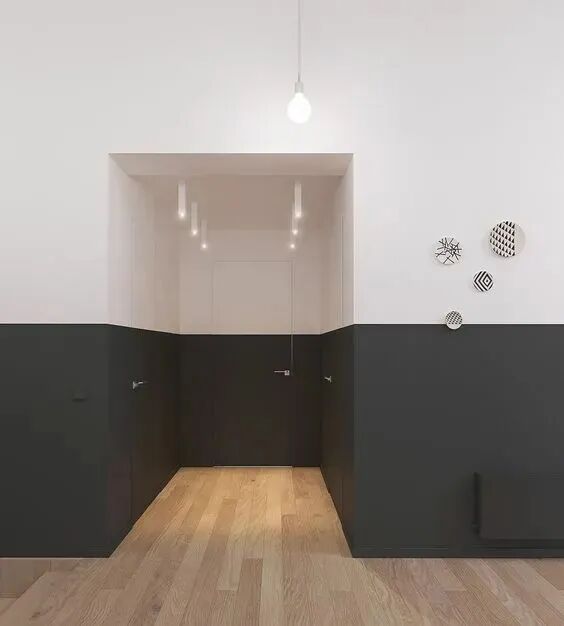

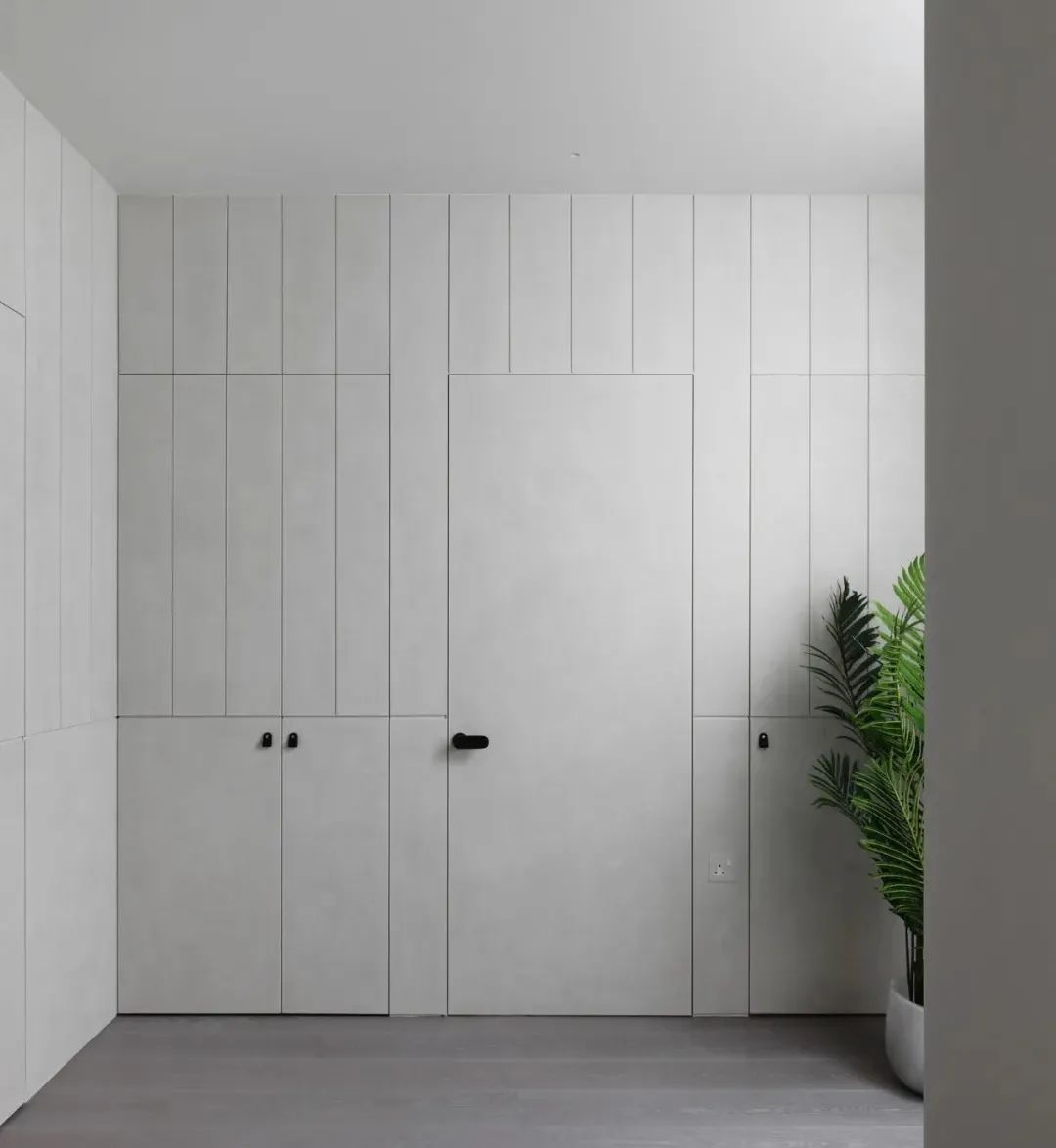

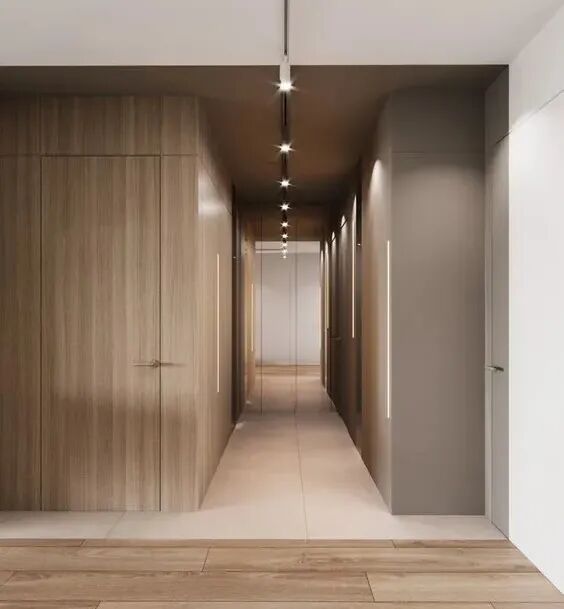

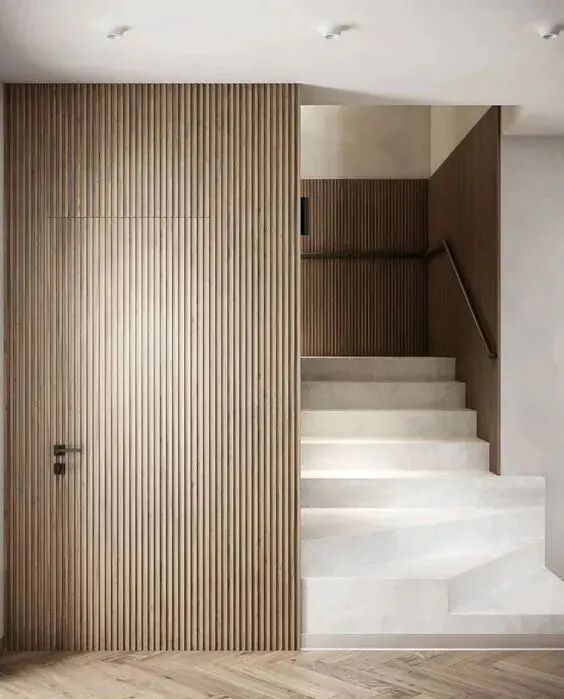

△设计示例

2、暗门的“隐形”手法


source:google.cn

在做深化设计之前,首先要了解,暗门的“隐形”手法,即是如何做到看起来“隐形”的。通常来说,需要满足以下三点:

a、与周边饰面完成面在同一垂直面

首先,需要与周边饰面完成面在同一垂直面,这点很容易理解,是保证了整个墙面的完整性。墙面有凹凸很容易就吸引视觉的注意,也就不容易“隐形”了,因此,表面要平齐。


source:google.cn

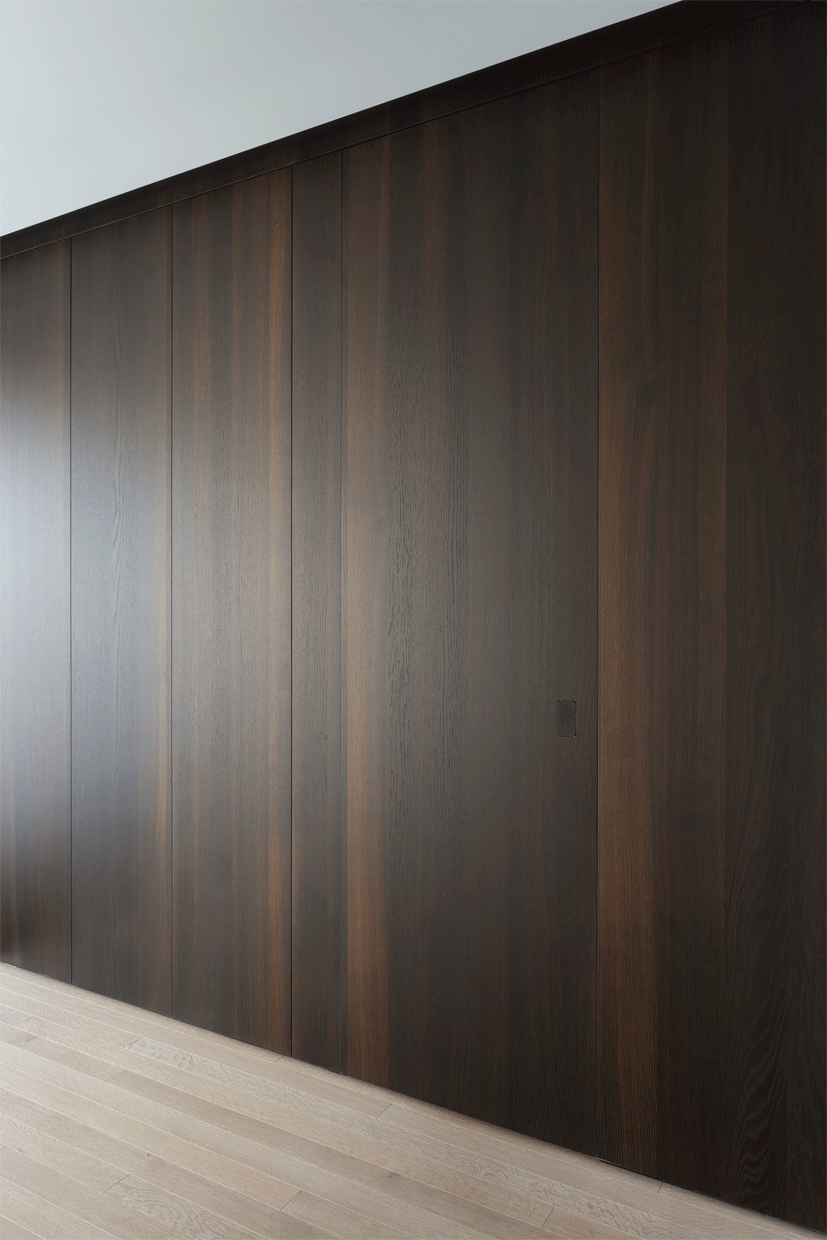

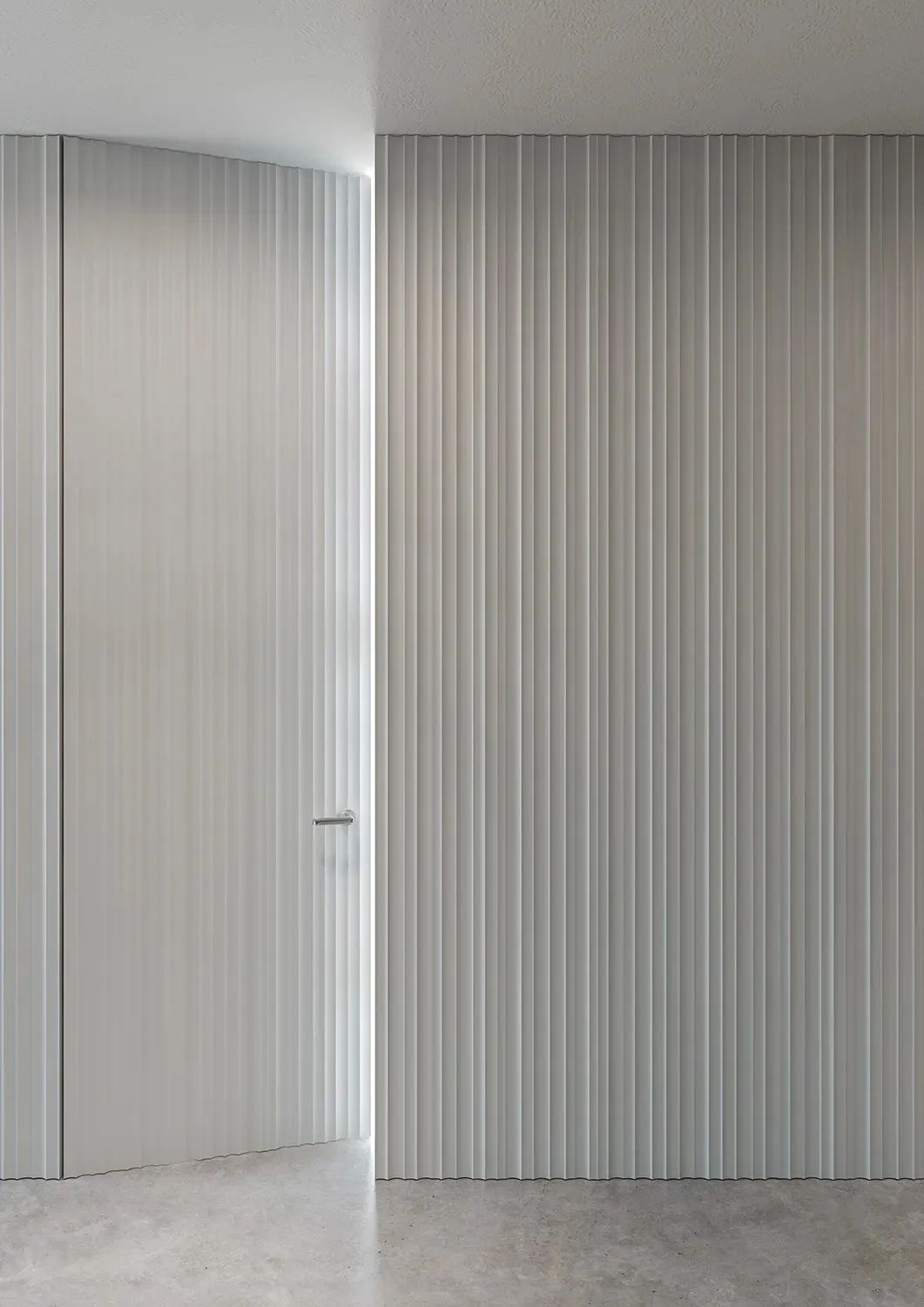

b、与周边饰面同色同质,纹理连续

其次,要与周边饰面同色同质,纹理连续,这样就确保了整个墙面的一致性。不同的颜色及材质,或者纹理的变化,自然就很容易被突显出来。


source:google.cn

c、与周边关系有一种整体性,确保隐蔽效果

最后,在门与墙面设计时,是要整体进行设计的,门虽然作为两个空间的连通口,但由于要隐蔽门的存在,因此就需要将门作为墙面装饰的一部分来处理。


source:google.cn

△不同光束角效果示例

3、暗门的常见类型

隐形暗门通常可以根据使用位置的不同来分类,通常分为房间暗门、设备暗门两大类。

a、房间暗门

房间暗门又可以分为公共建筑空间和家居空间。

公共建筑空间


source:google.cn

△酒店空间暗门示例


source:google.cn

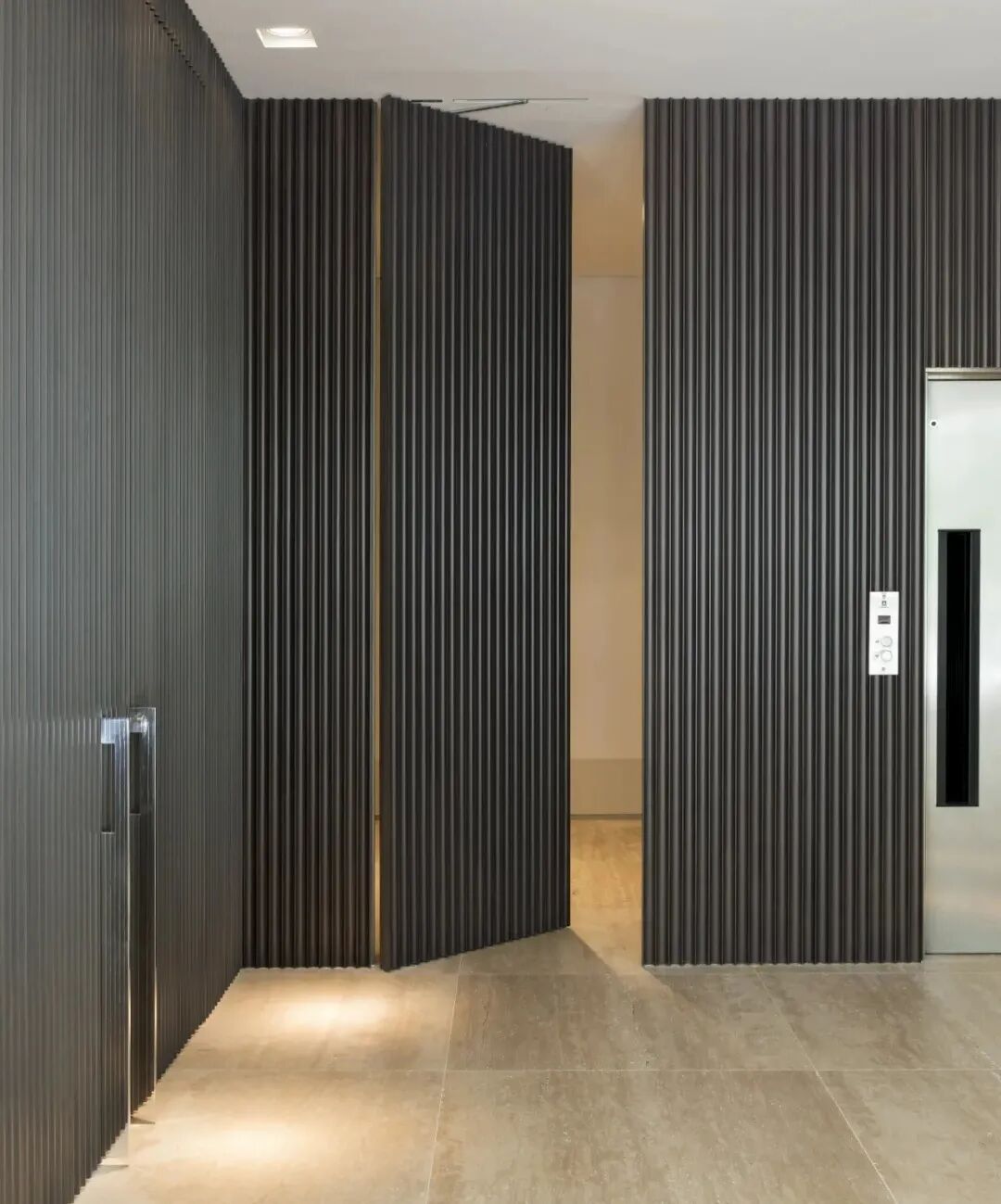

△商业空间暗门示例


source:google.cn

△办公空间暗门示例


source:google.cn

△餐饮空间暗门示例


source:google.cn

△会所空间暗门示例


source:google.cn

△展览空间暗门示例

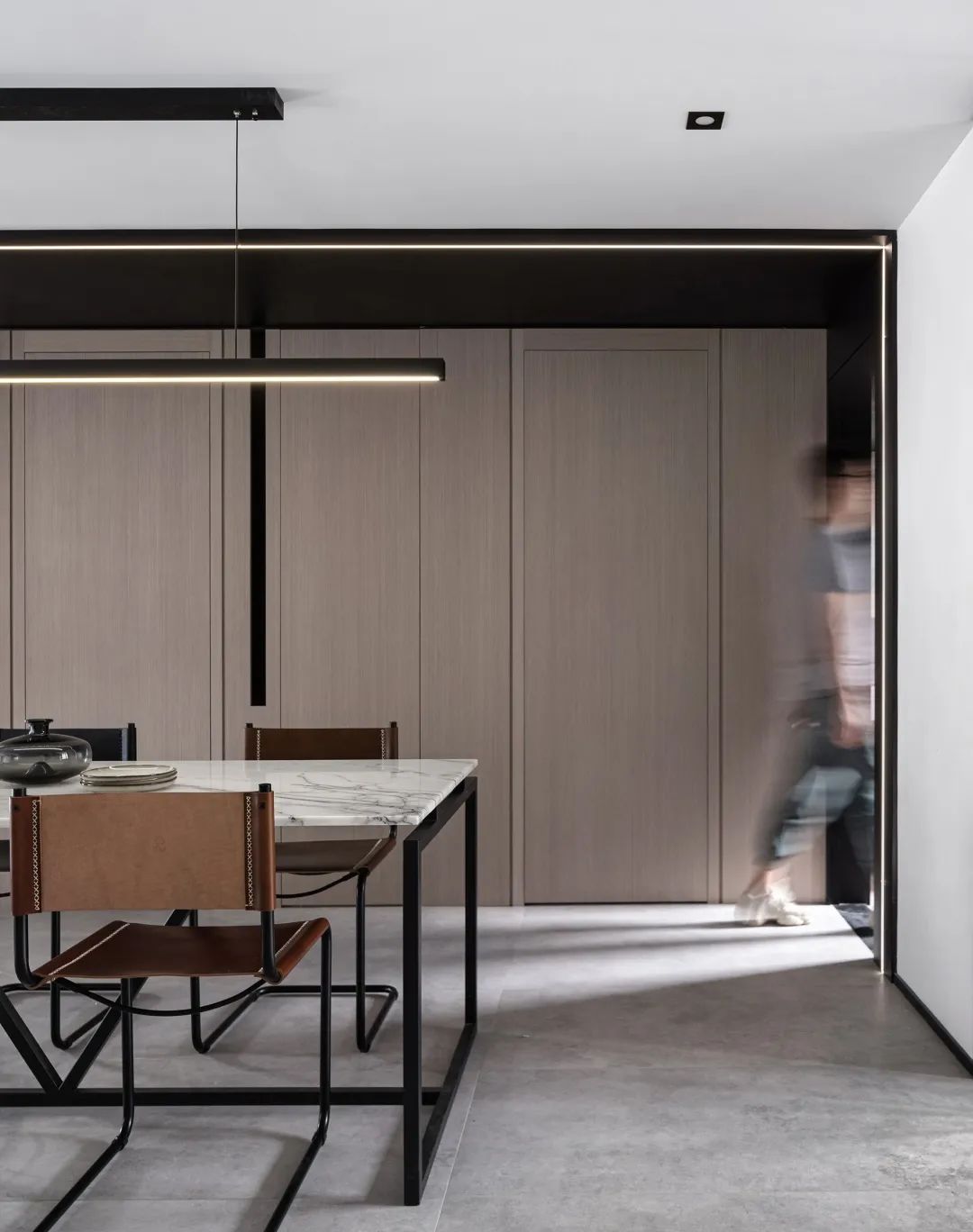

家居空间


source:google.cn

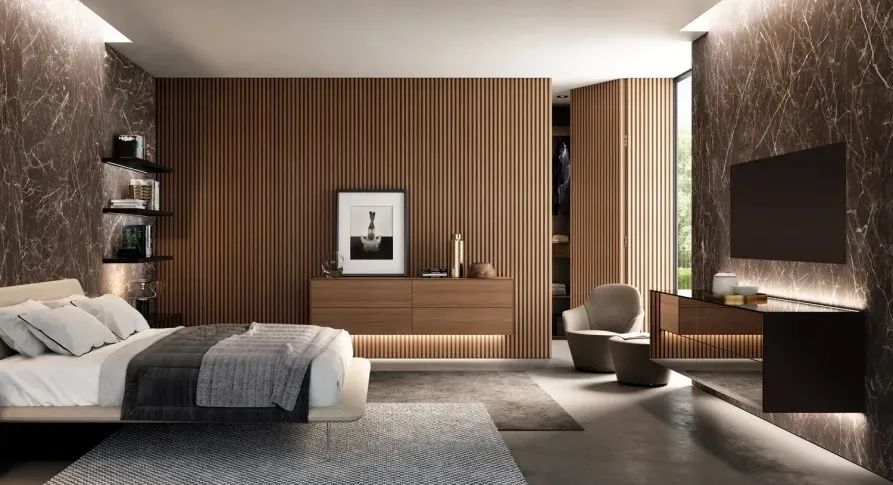

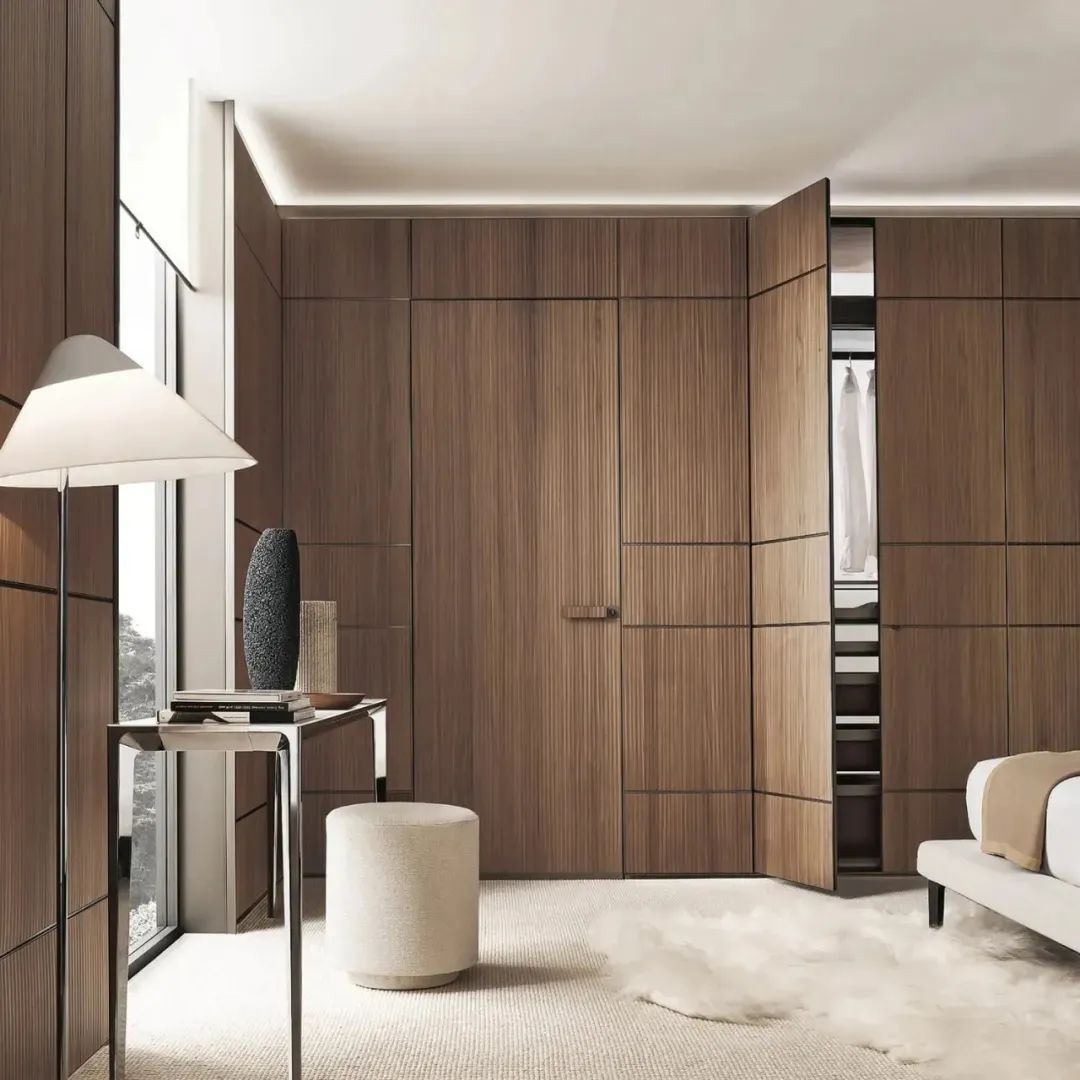

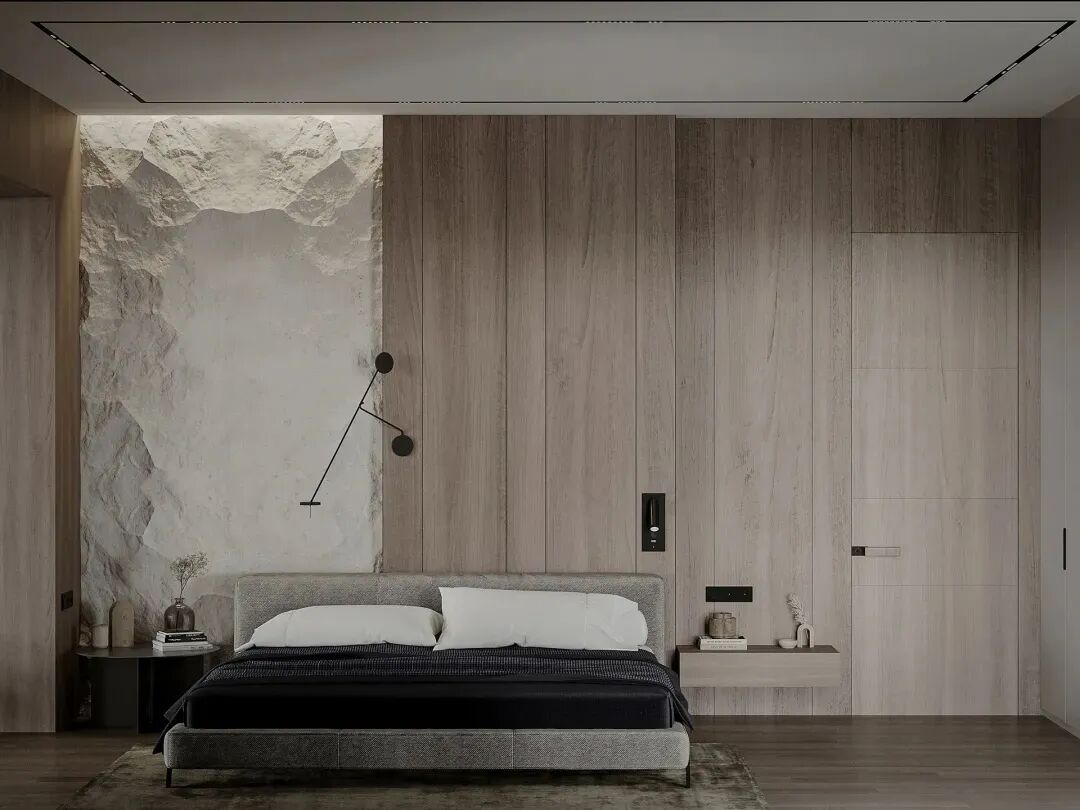

△卧室暗门示例


source:google.cn

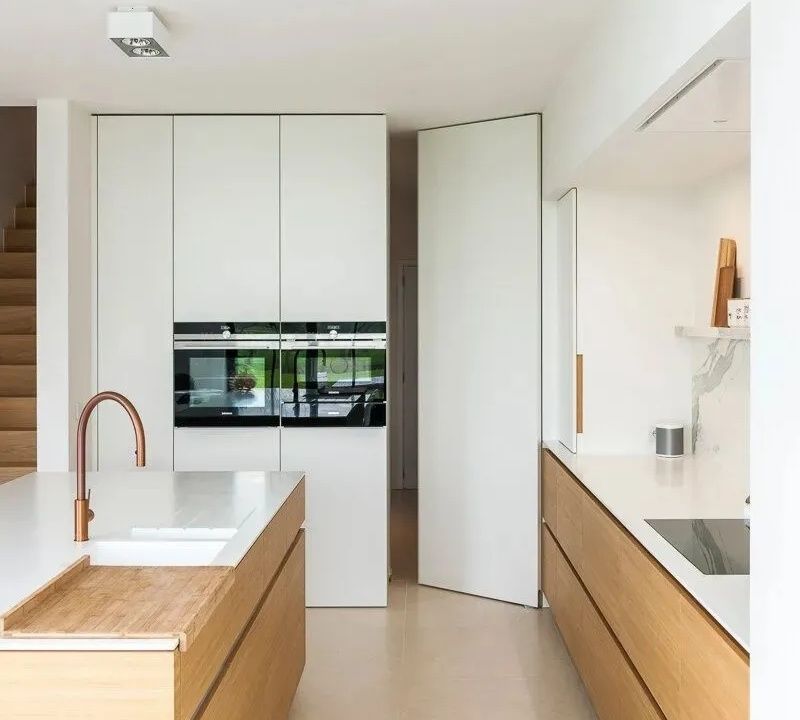

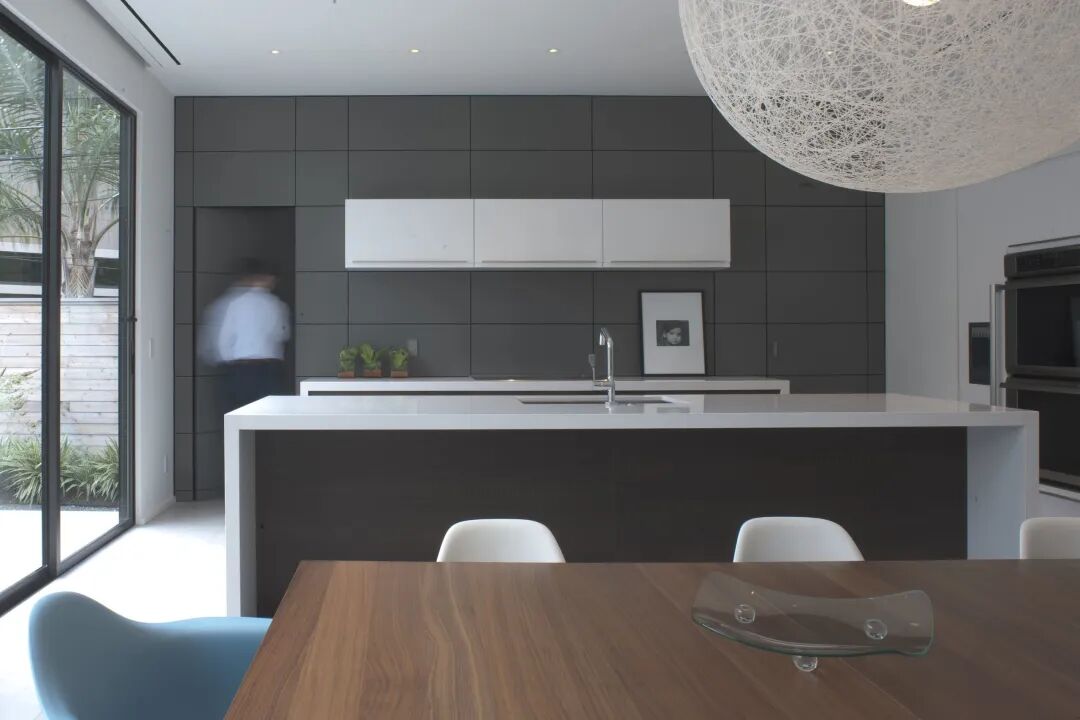

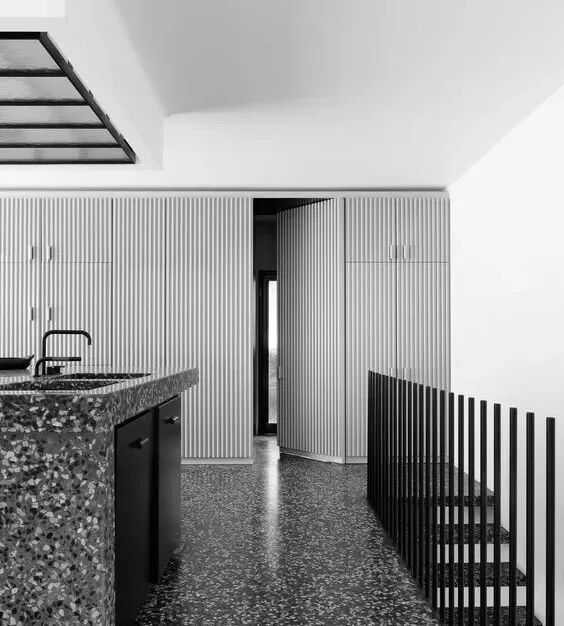

△厨房暗门示例


source:google.cn

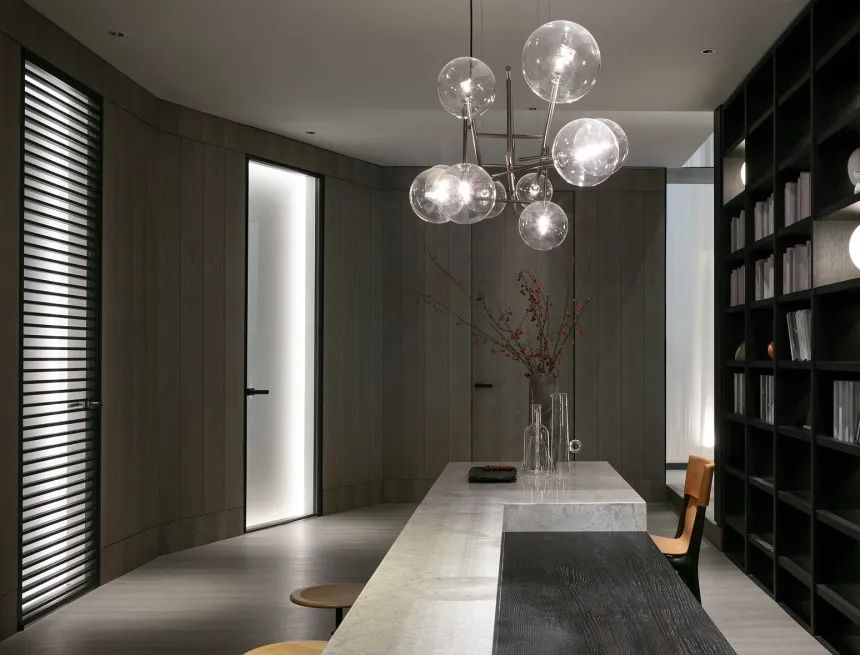

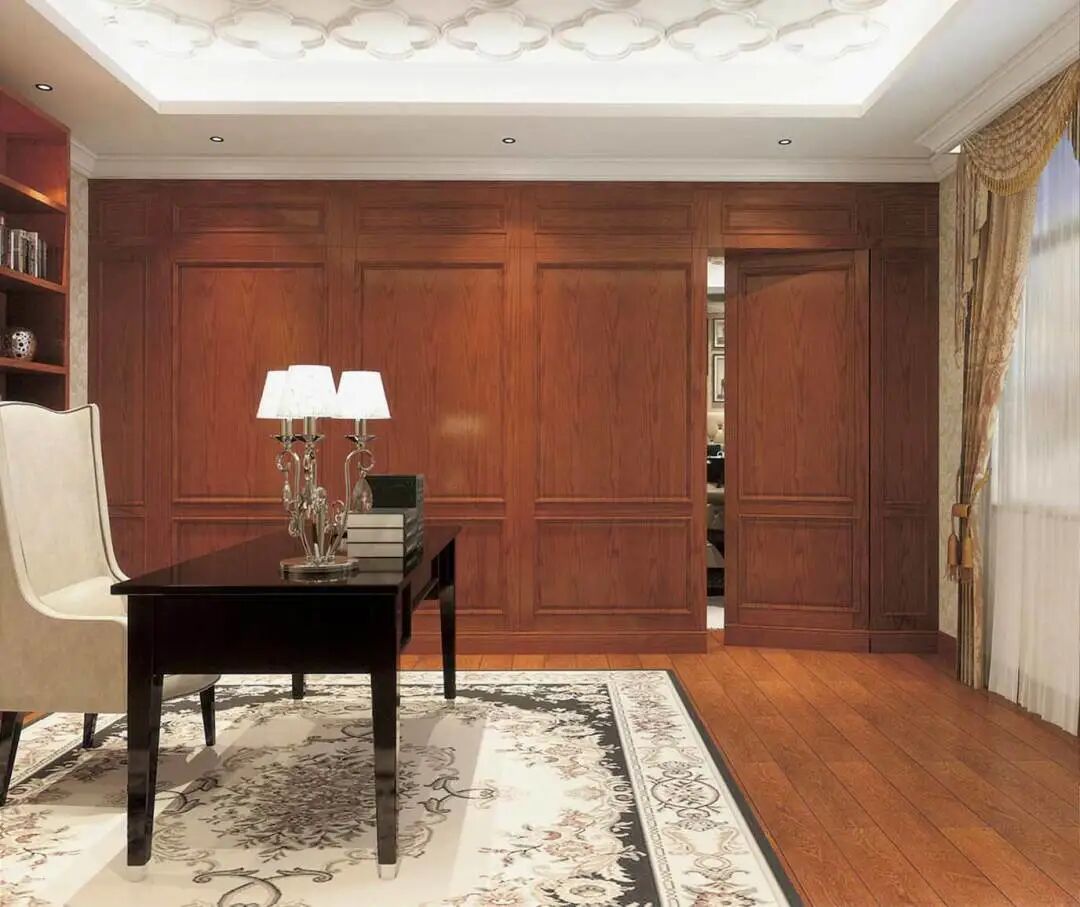

△书房暗门示例


source:google.cn

△衣帽间暗门示例


source:google.cn

△储物间暗门示例


source:google.cn

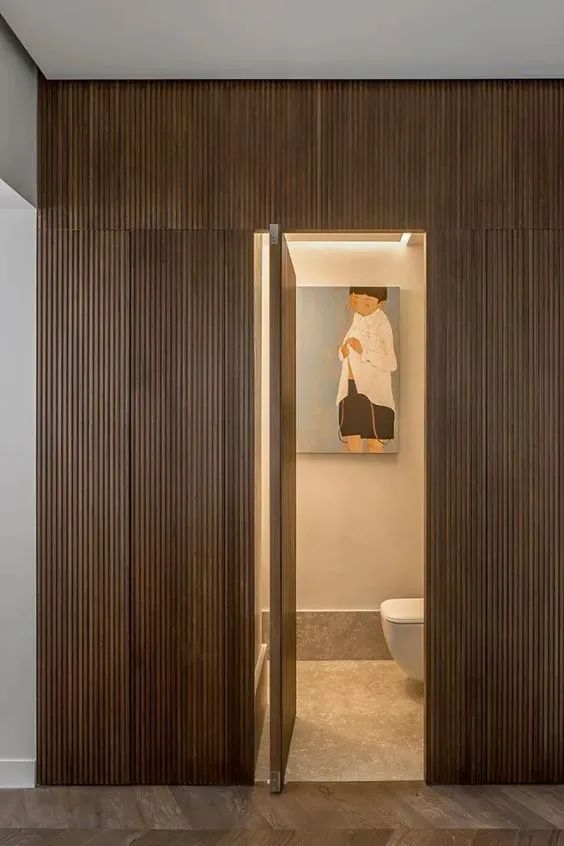

△卫生间暗门示例

b、设备暗门

设备暗门又可以分为消火栓暗门和管井暗门。

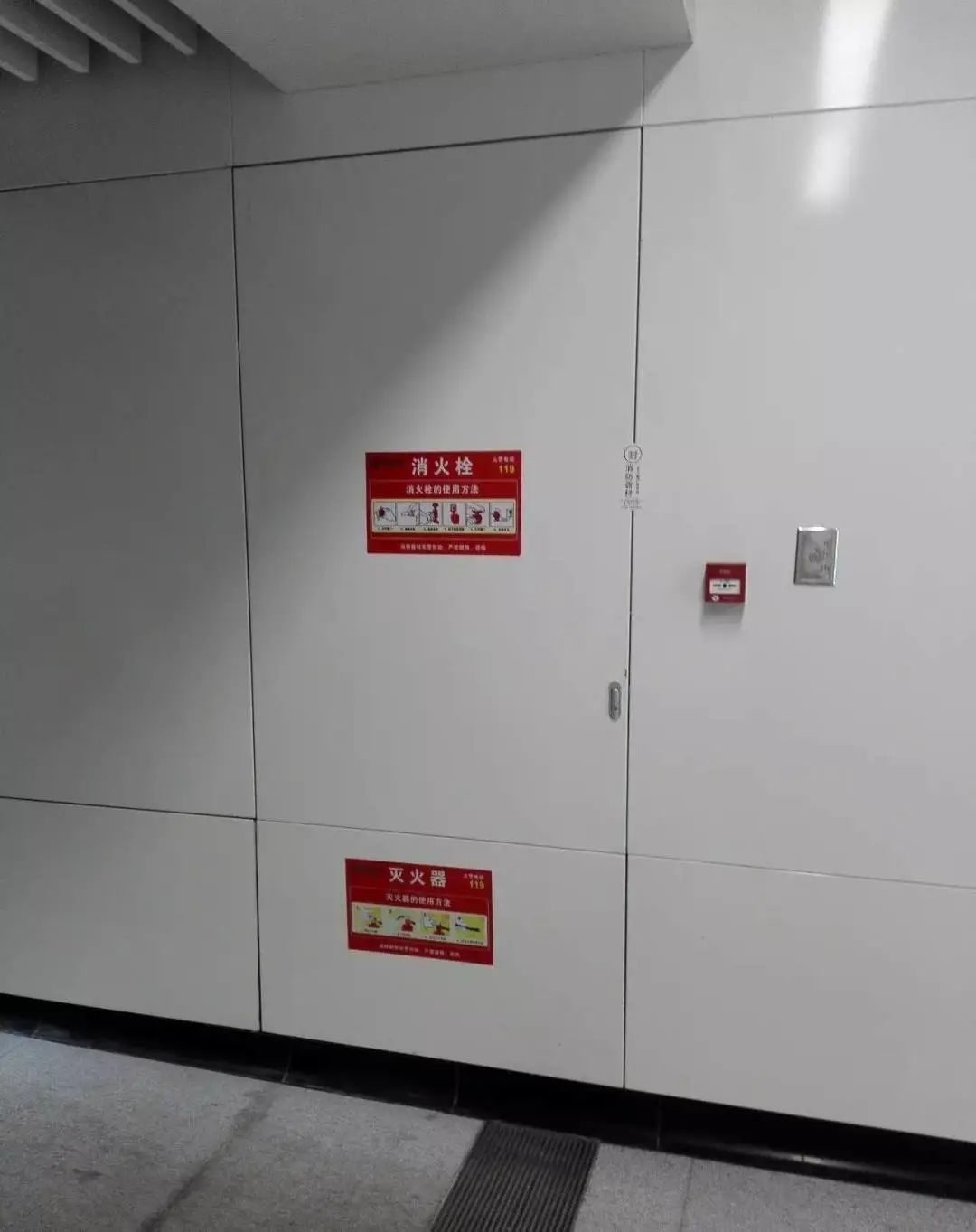

消火栓暗门

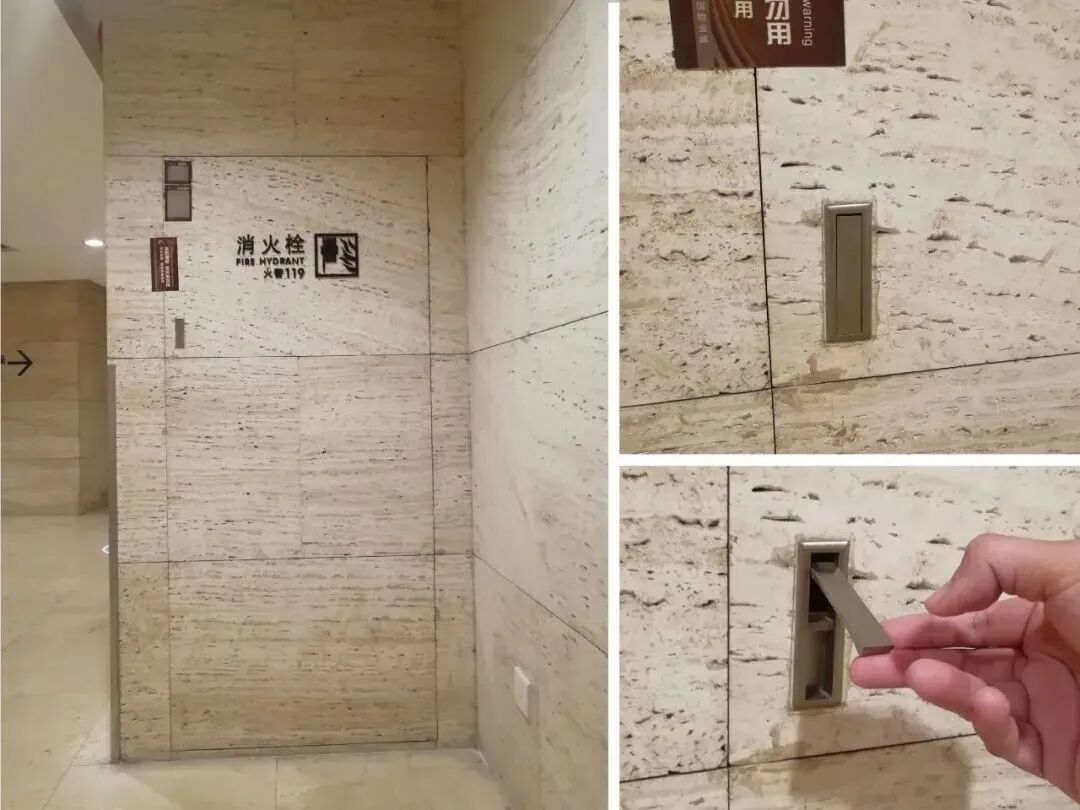

source:google.cn

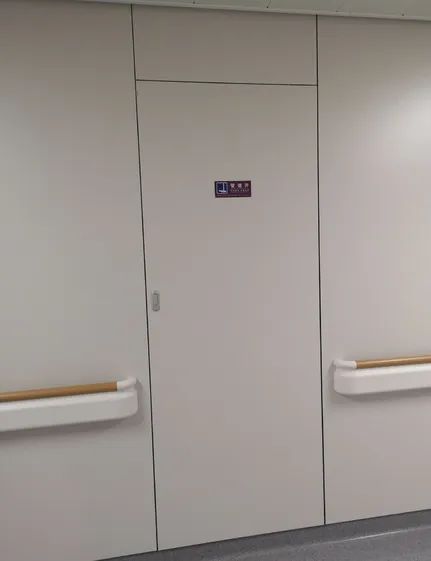

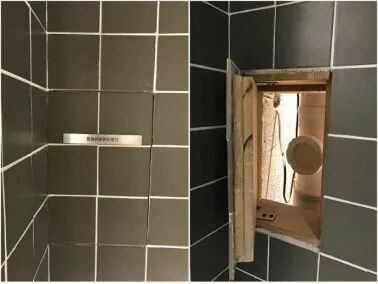

管井暗门


source:google.cn


source:google.cn


暗门设计的工艺表达


source:google.cn

在对隐形暗门有了一个大体的设计理解后,才能展开进一步的深化设计。下面就从开启方向、开合工艺、门体五金、门体高度材质收口五个方面来聊一聊隐形暗门的工艺表达。

1、开启方向

在看到效果图以后,我们首先要考虑一下门的开启方向。单向平开门的开启方向无外乎内开或者外开两种。那么,就要根据空间功能和交通流线来考虑一下,到底选用哪种开启方式

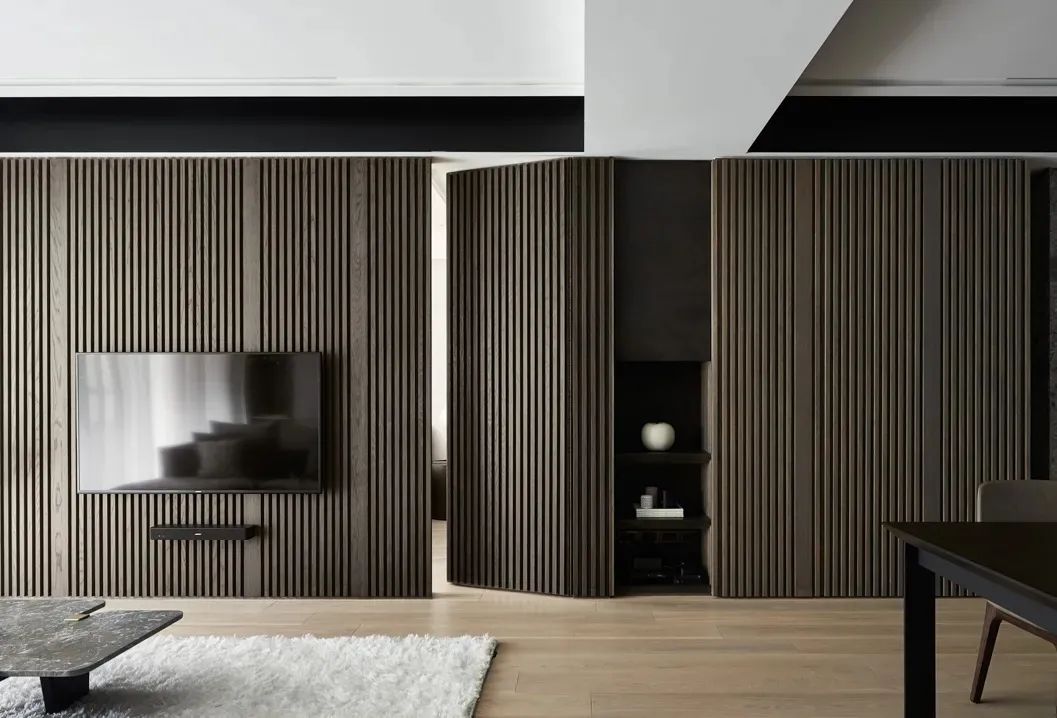

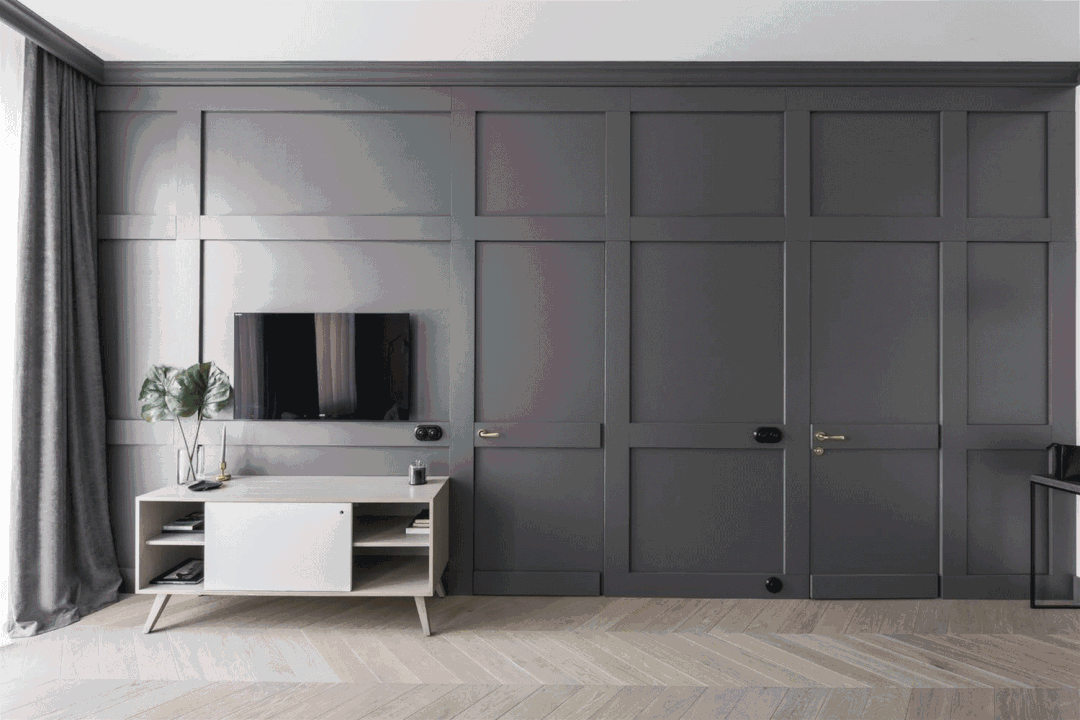

举个例子,下面这个效果图,可以看出来是一个家居空间客厅区域电视背景墙一侧的隐形暗门。接下来,我们分析一下,外开和内开两种形式。

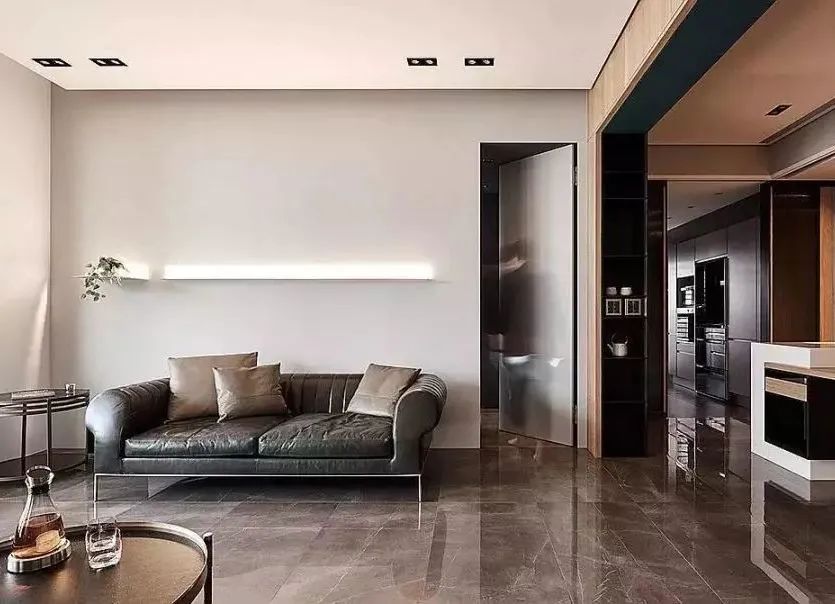

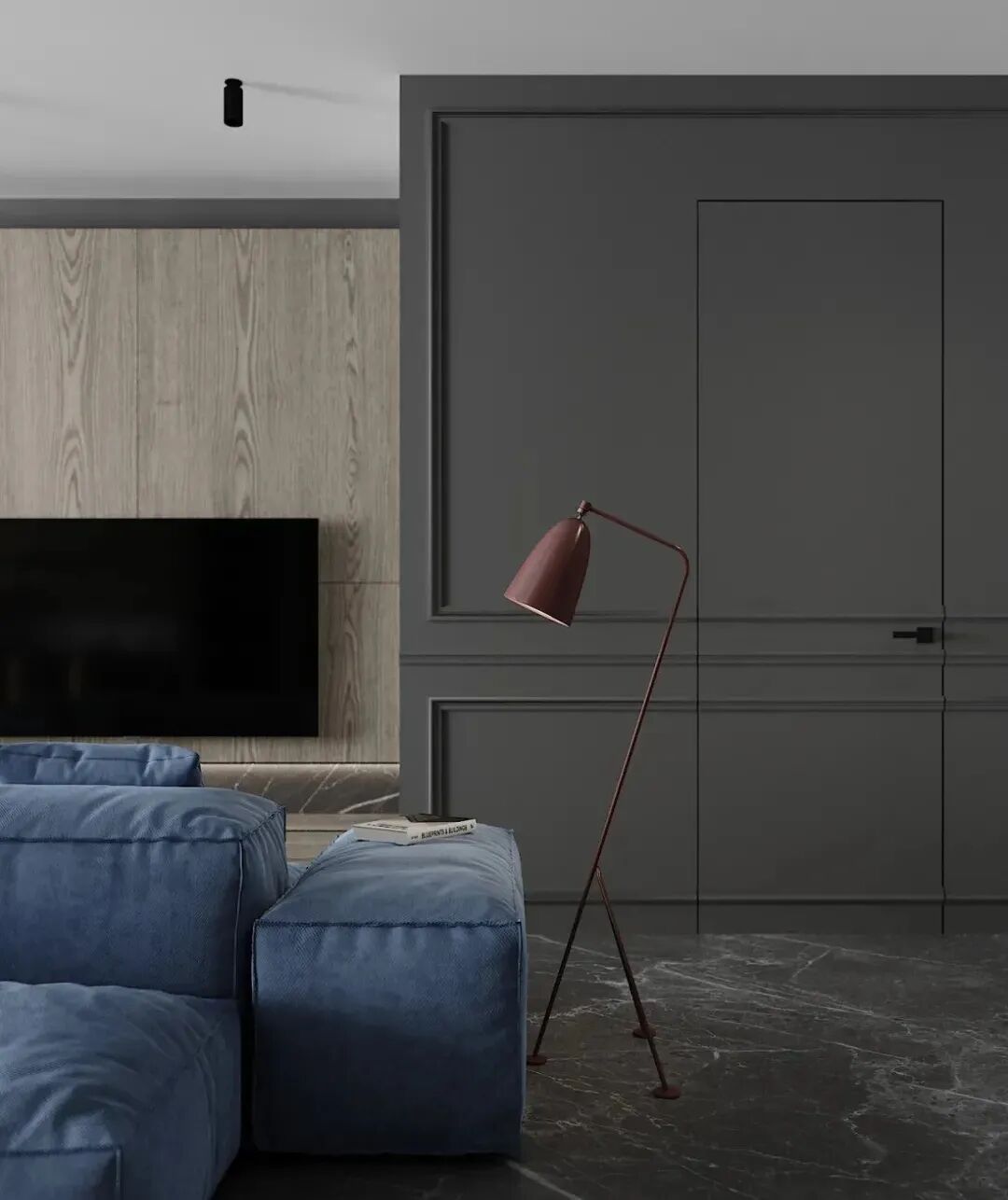

△案例效果图

a、外开

如果隐形暗门采用外开的形式,那么如果平时使用时,门体是长期打开的,那么就相当于占用了公共走道,会对原有的设计目标,动线的设计规划有一个冲突。

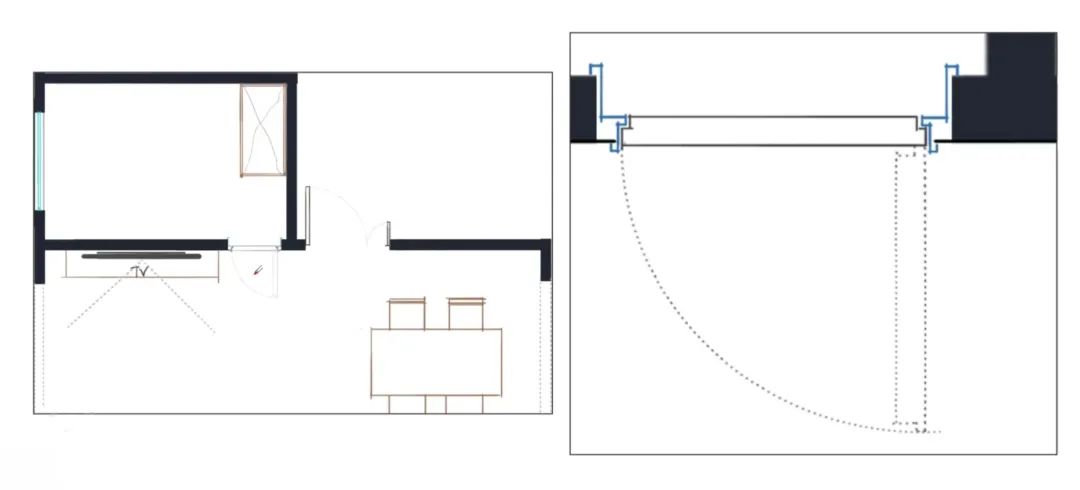

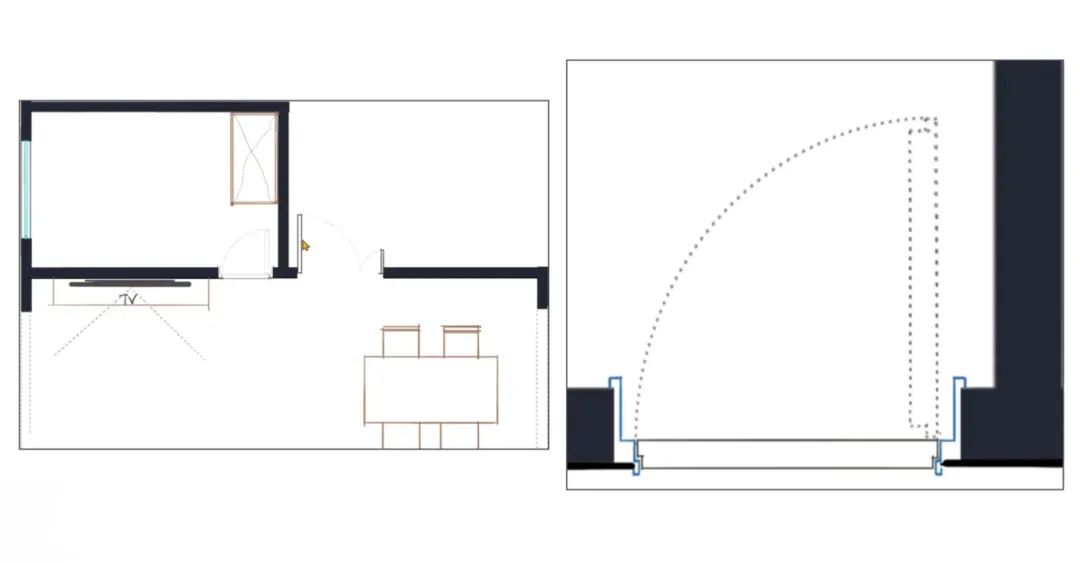

△图纸示例

b、内开

如果采用内开的形式,开启后门体处于靠墙的位置,即便房间内设置了柜子,也不会对整体的流线有较大的影响。


△图纸示例

2、开合工艺

在确定了门的开启方向以后,我们就要考虑选用哪种开合工艺比较适合。通常开合工艺可以分为合页铰链式和天地轴式


a、合页铰链式

这种开合工艺是在内装中使用最广泛的隐形暗门处理方式。它适用于暗门的载重较轻的情况,如木饰面暗门、乳胶漆暗门、金属饰面暗门等。


source:google.cn

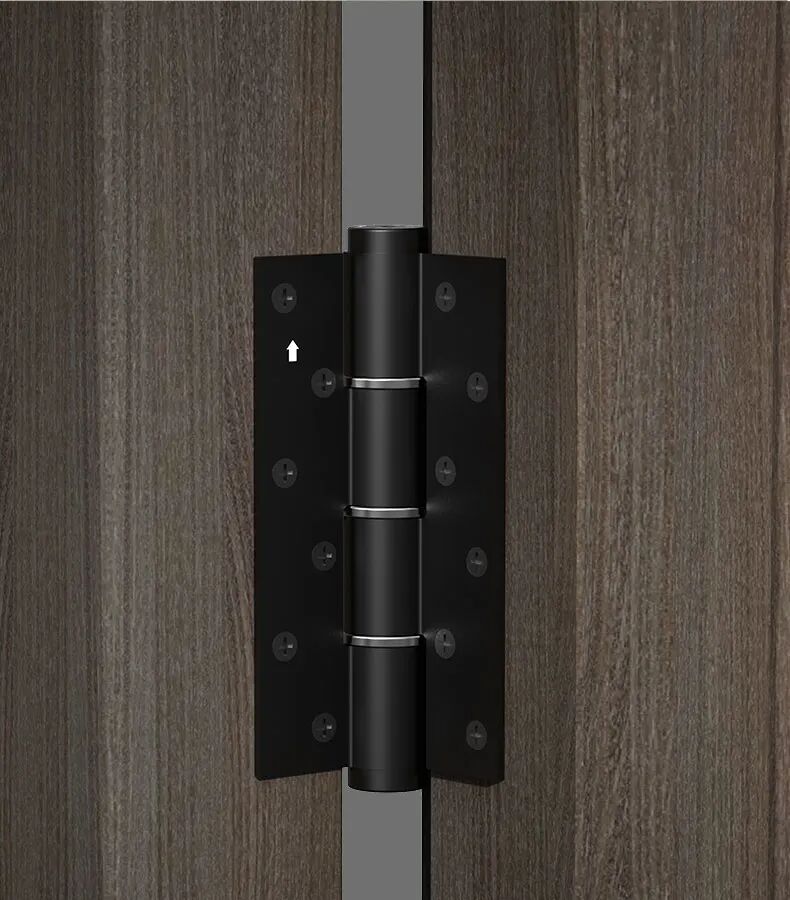

△液压合页固定


source:google.cn

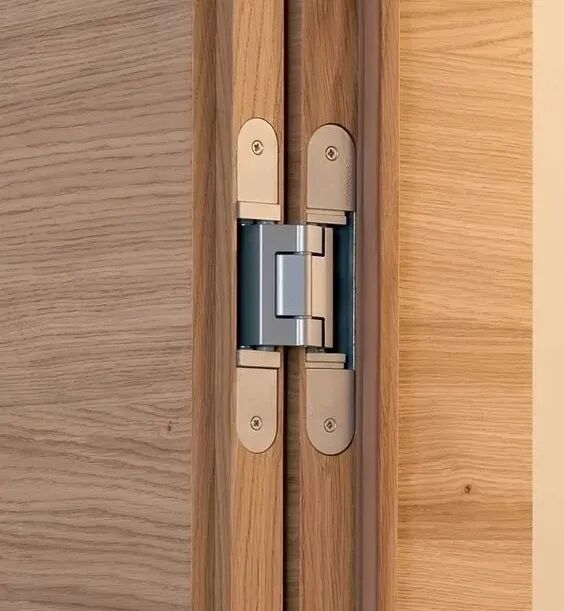

△暗铰链固定

开合工艺主要是向外开启侧可以选用「合页铰链+拉手」或者「合页铰链+反弹器」。向内开启侧开启侧选用「合页铰链+拉手」、「合页铰链+闭门器」或者「液压合页」

值得注意的是,由于合页构件的转轴凸出门体,通常在做暗门采用合页固定时,多为暗门面向内开。

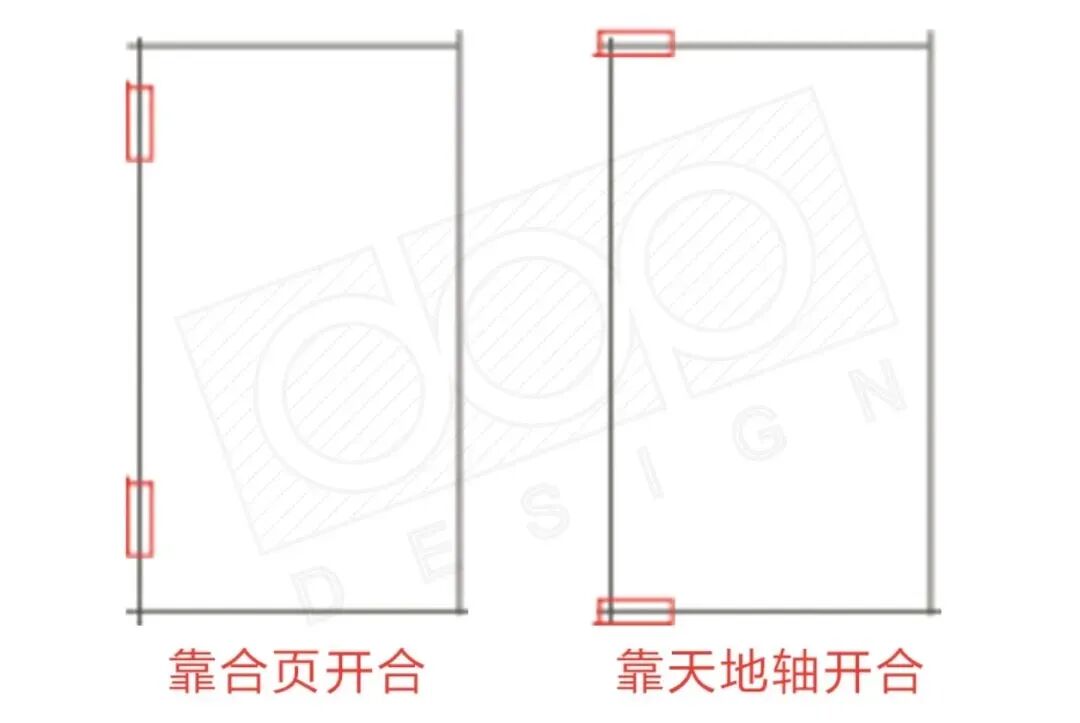

b、天地轴式

这种方式主要针对重型饰面材料为暗门饰面时所采用的。也就是说,不能用合页来做暗门时,才会考虑到用天地轴来做。


source:google.cn

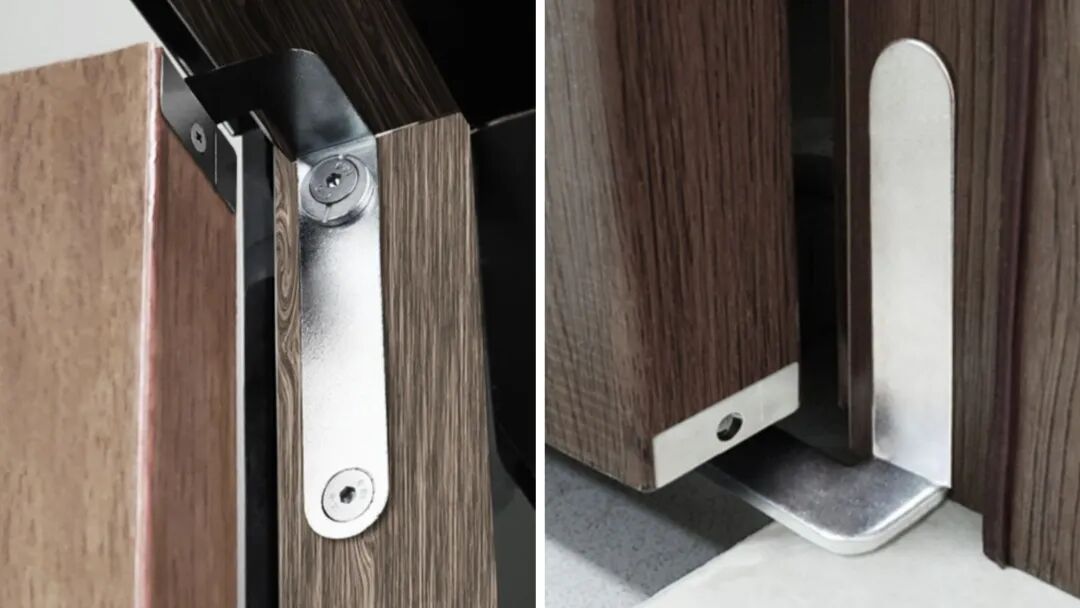

△天地轴固定

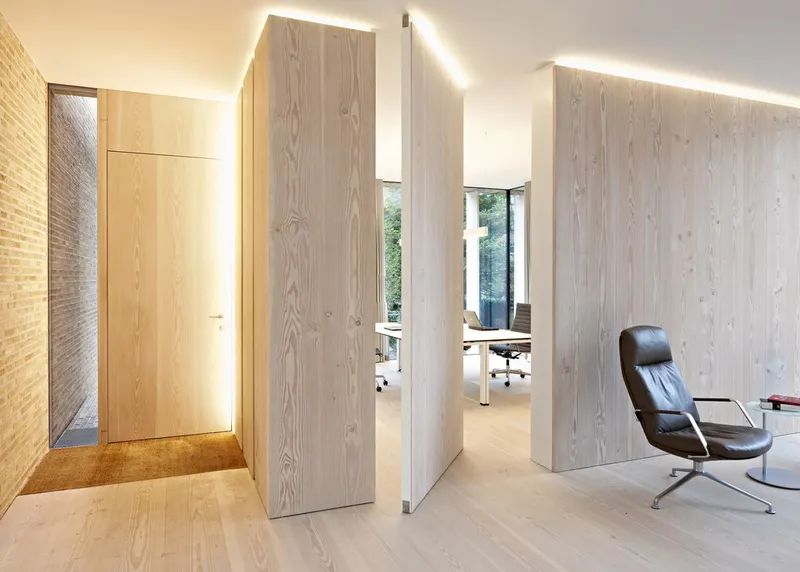

开合工艺主要是向外开启侧选用「天地轴+手动推门」、「天地轴+拉手」或者「天地轴+反弹器」。向内开启侧选用「天地轴+手动推门」、「天地轴+拉手」或者「天地轴+闭门器」


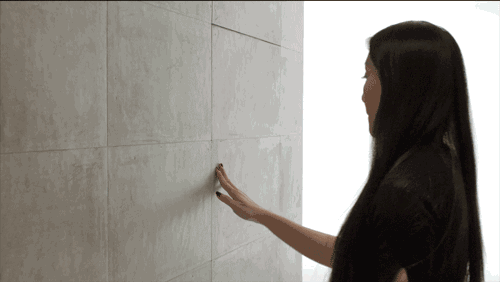

△手动推门开启示例

3、门体五金

虽然是隐形暗门,但是也还是需要根据使用功能和需求来设置门拉手、门锁等等。那么,接下来我们就一起看看以下几种暗门常用的五金件。

 a、合页铰链/天地轴

种类及样式很多,可以根据门体的材质、厚度做出选择。


source:google.cn

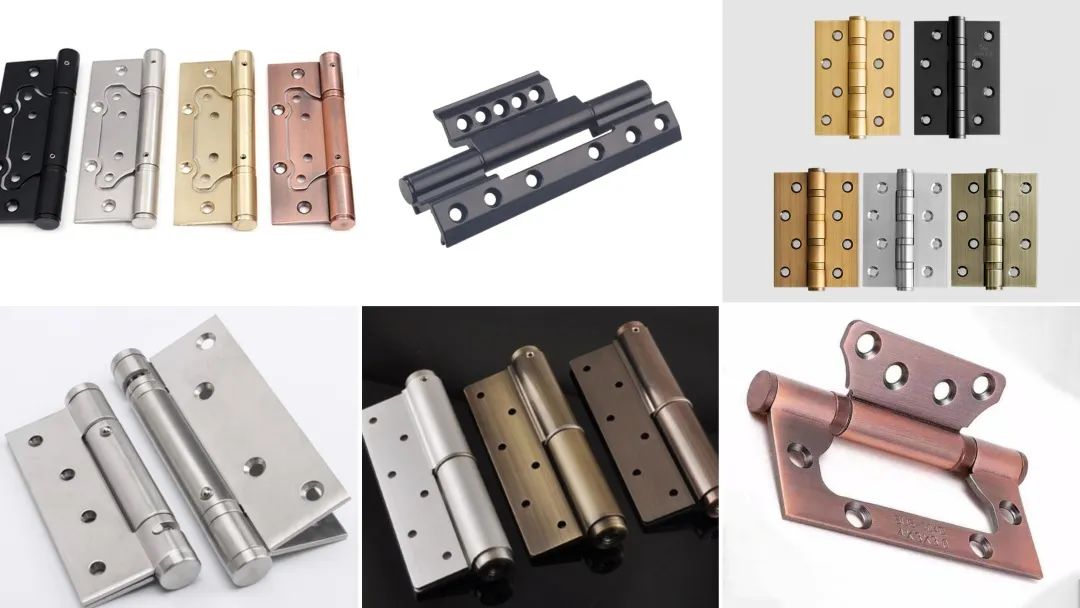

△部分合页样式示例


source:google.cn

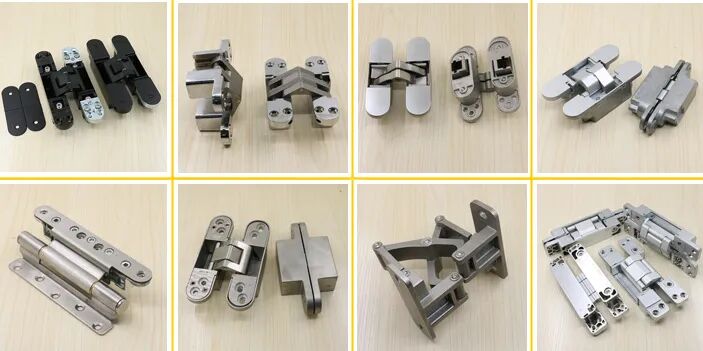

△部分铰链样式示例


source:google.cn

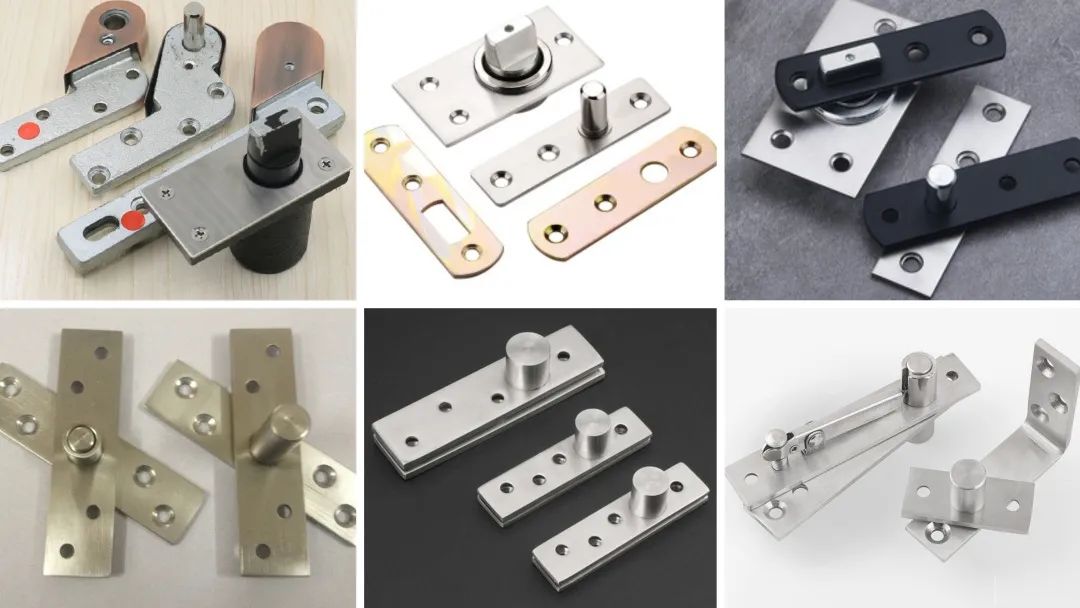

△部分天地轴样式示例

 b、拉手

在对于一些比较厚重的门体,或者为了可以快速开启、方便开启的需要,就要设置拉手。拉手主要分为暗拉手和明装拉手。

暗拉手

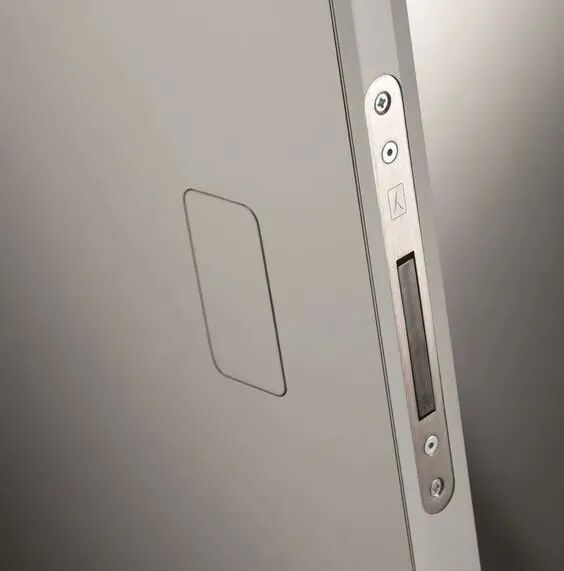

暗拉手通常会选用比较迷你的款式,并进行内嵌入式安装,保证拉手表面与门体表面平齐。


source:google.cn

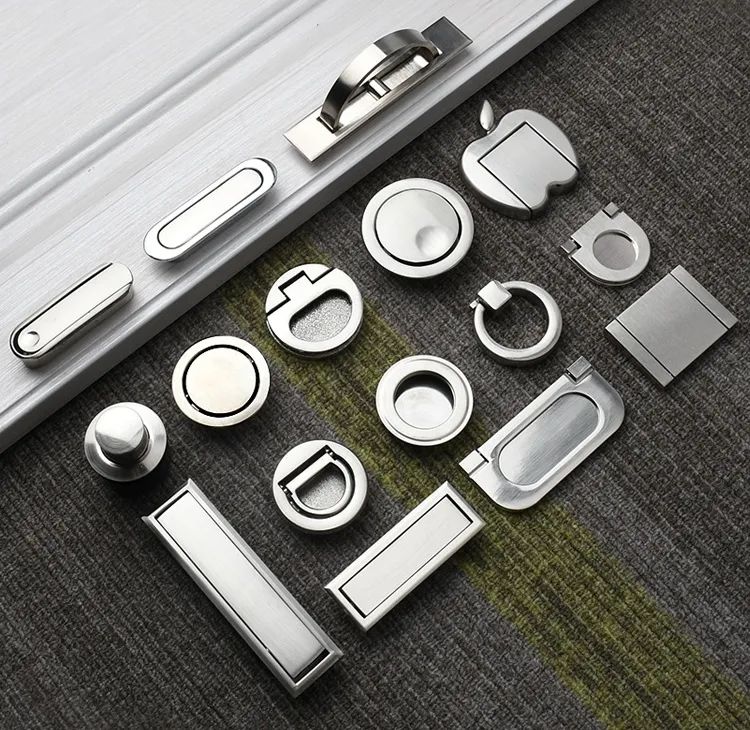

△部分样式示例

明装拉手

由于功能需要或一些门体由于材质限制无法做到内嵌拉手时,就要选择明装拉手。

明装拉手主要选用与墙面同材质同颜色的设计款式,样式上也尽量选用小巧尺寸的,更便于隐藏。或者也可以跟墙面造型统一设计,作为造型点缀。


source:google.cn


source:google.cn


source:google.cn


source:google.cn

△部分样式效果示例

 c、反弹器(推弹门吸)

若隐形暗门选用没有拉手的设计样式,就需要用到阻尼反弹器,作用是开合门体,按压一下,门就可以打开,再按压一下就可以闭合。



source:google.cn

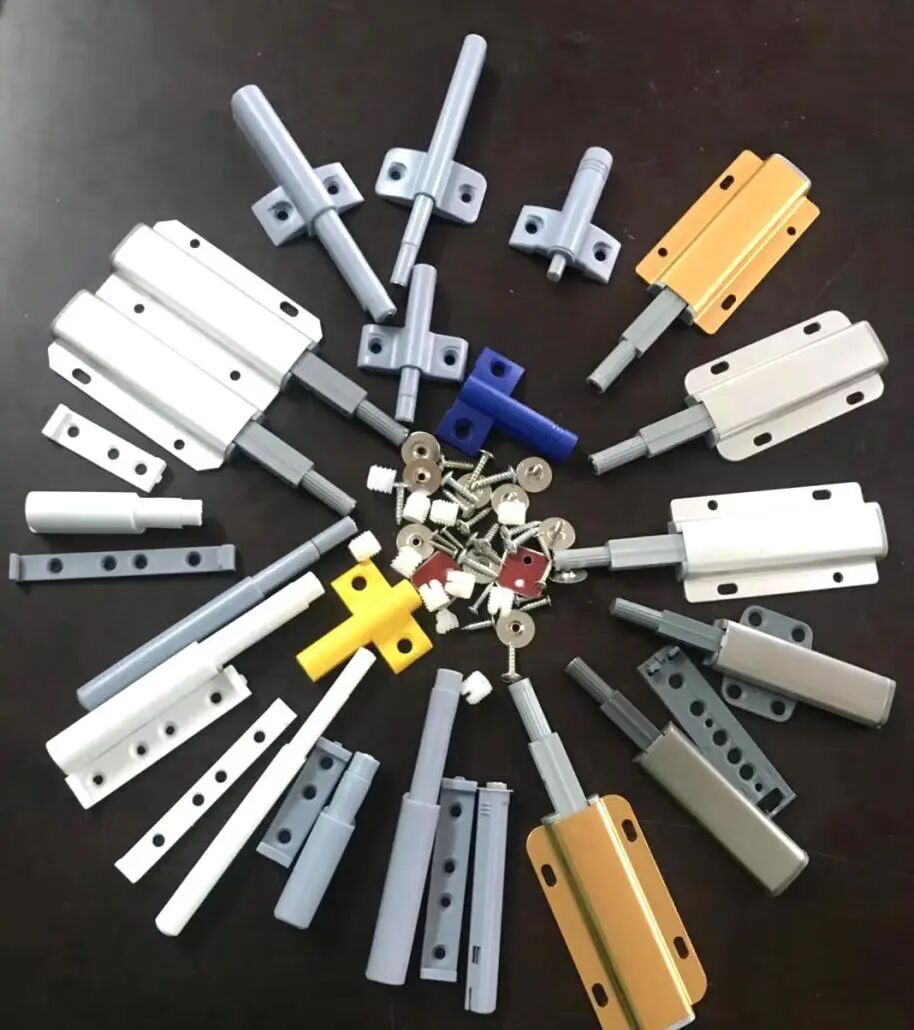

△部分样式示例

 d、闭门器

在内推式暗门的设计时,如果门体不设置把手,那么就需要考虑如何将门体进行关闭。这个时候就可以通过隐藏式闭门器来实现门体自动闭合。

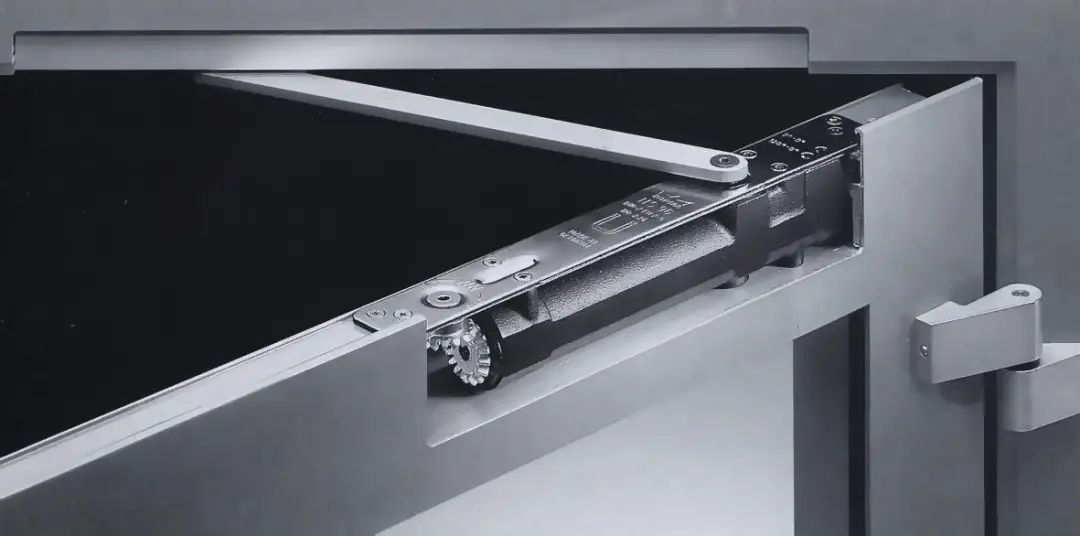

source:google.cn

△部分样式效果示例

但是这种安装方式通常要求门体与门框间有较大的缝隙,一般为10mm,或者安装时去掉门上部的材料,从而增大间隙。并且,门的厚度要超过42mm。

 e、门锁

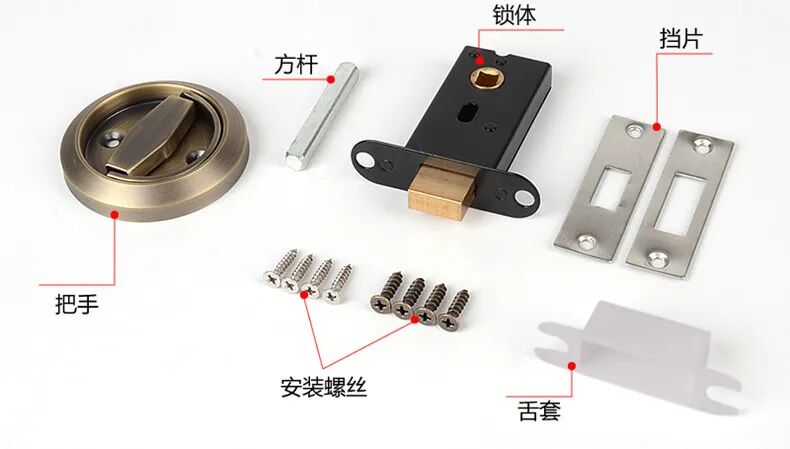

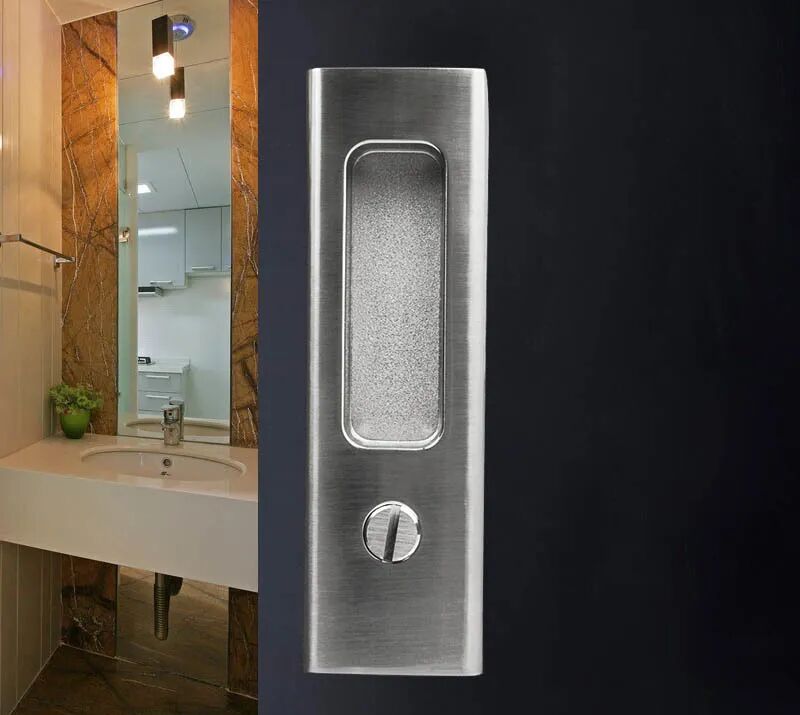

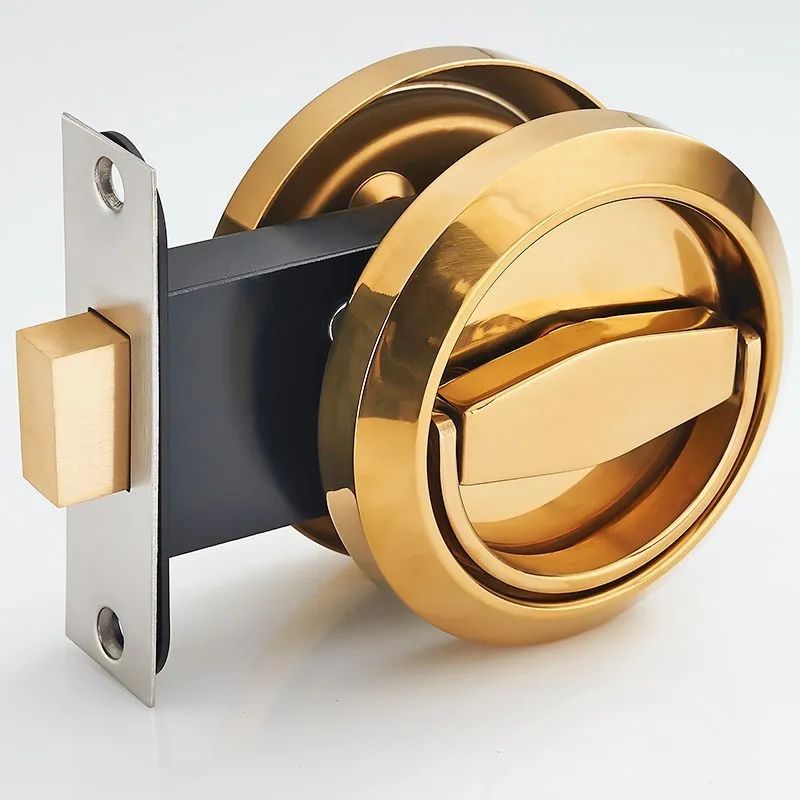

通常隐形暗门的门锁的锁孔可以选用尺寸小的内嵌款,也可以选用与把手一体式的样式。还可以与门体、墙面一起统一设计。


source:google.cn



source:google.cn


source:google.cn

△部分样式示例

4、门体高度

在门体高度的设计上,主要是考虑门体是否通顶。不通顶的情况,就跟正常门体做法差不多,主要考虑门体和周围饰面的关系即可。


source:google.cn

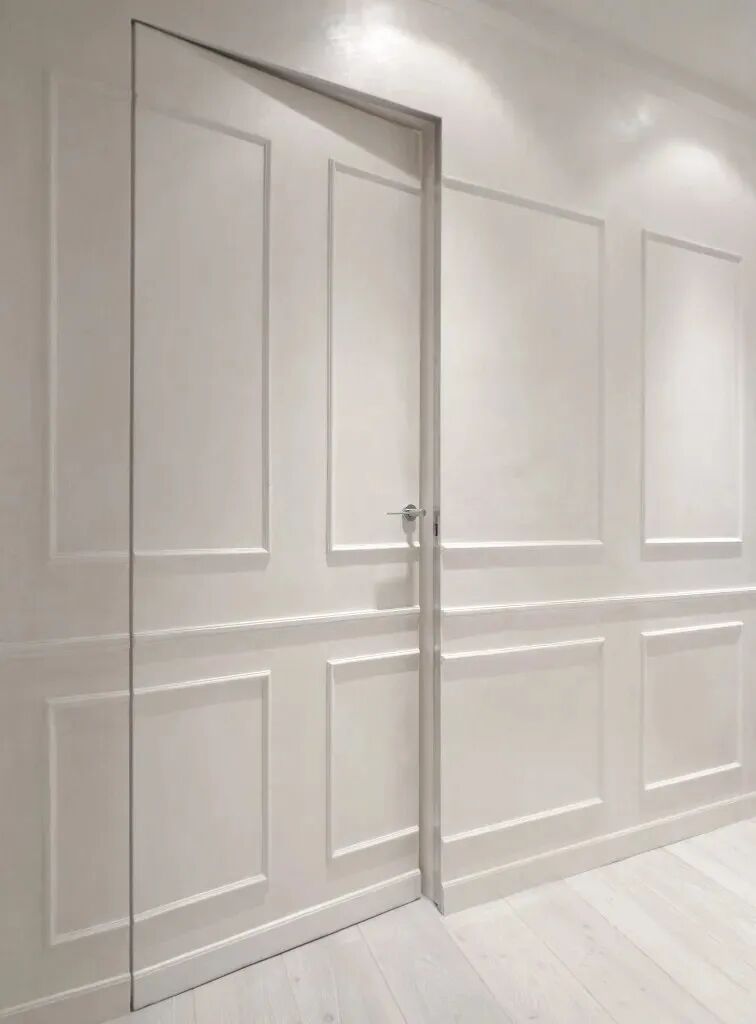

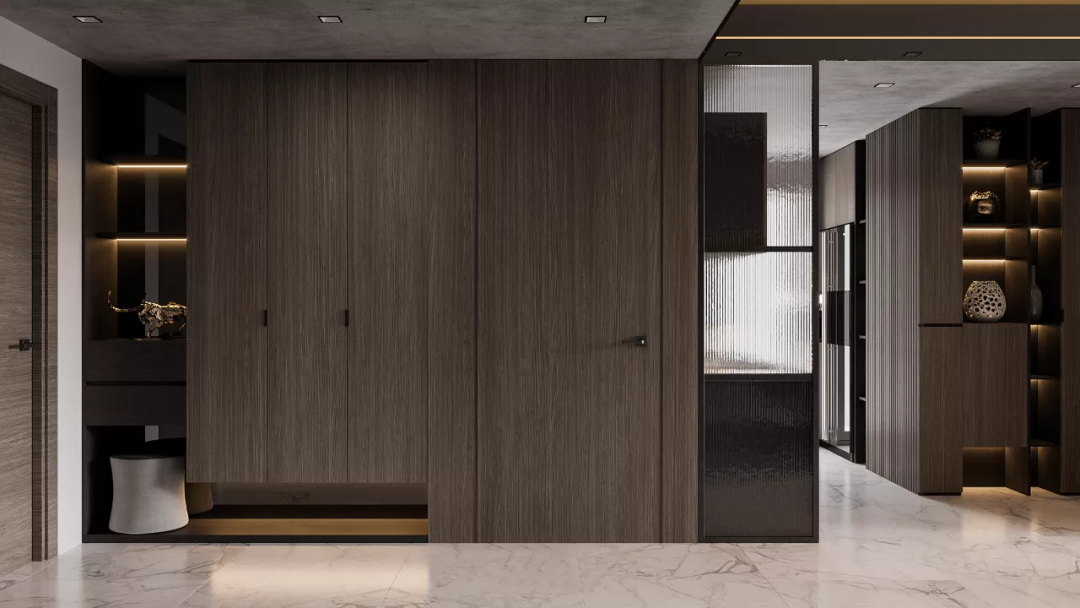

△效果示例

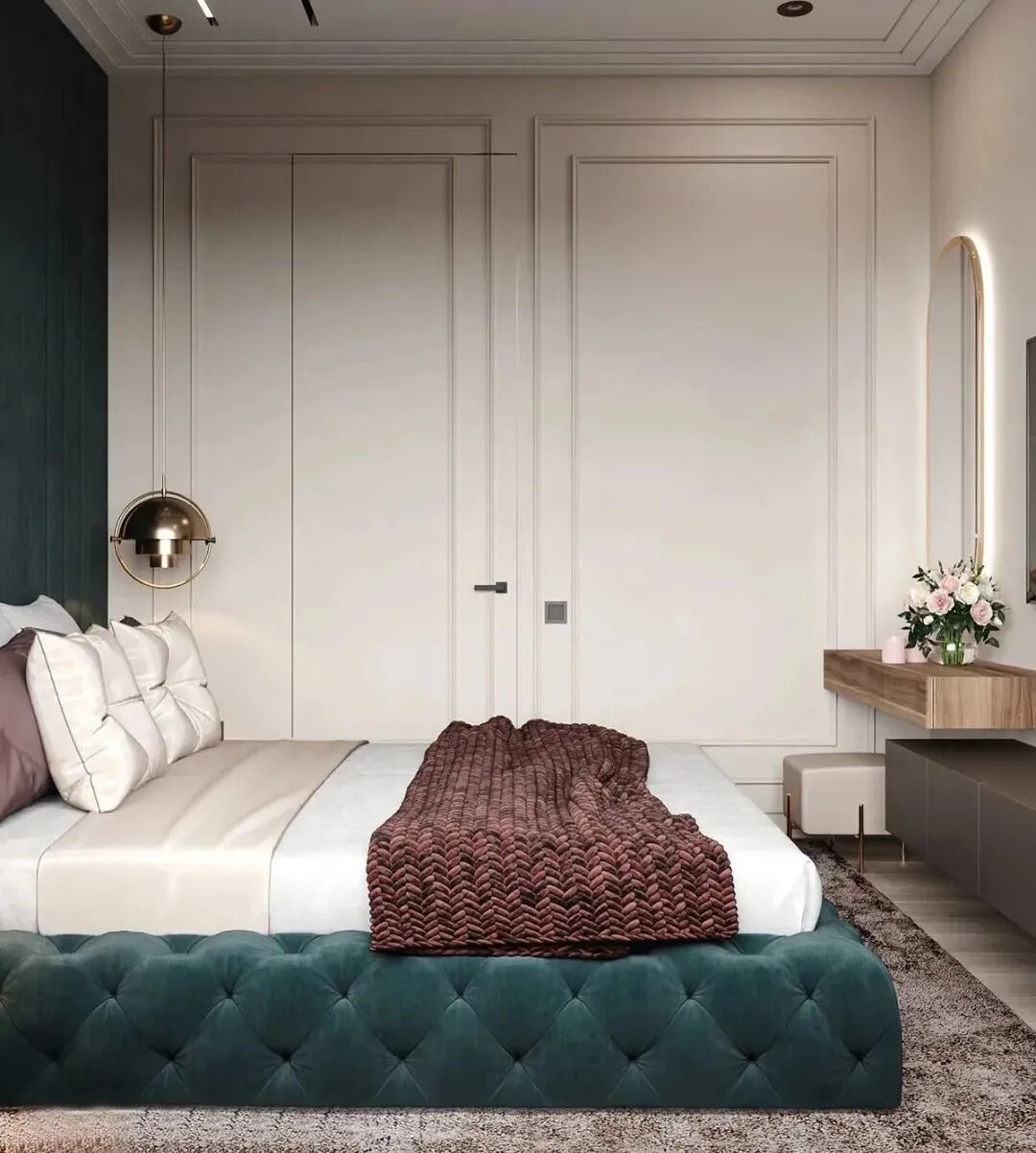

通顶的情况,就要考虑是否做企口。那么做企口的话,可能会存在内外空间吊顶有高差的情况。


source:google.cn

△效果示例


source:google.cn

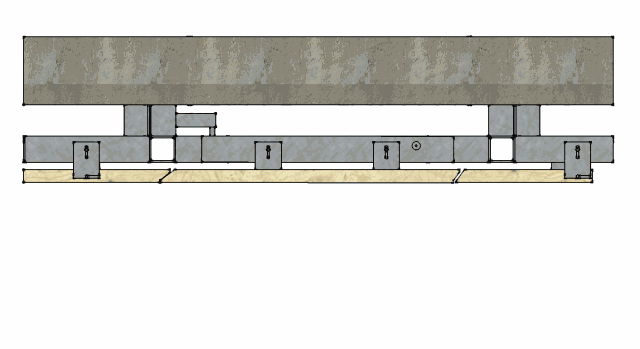

△构造示例

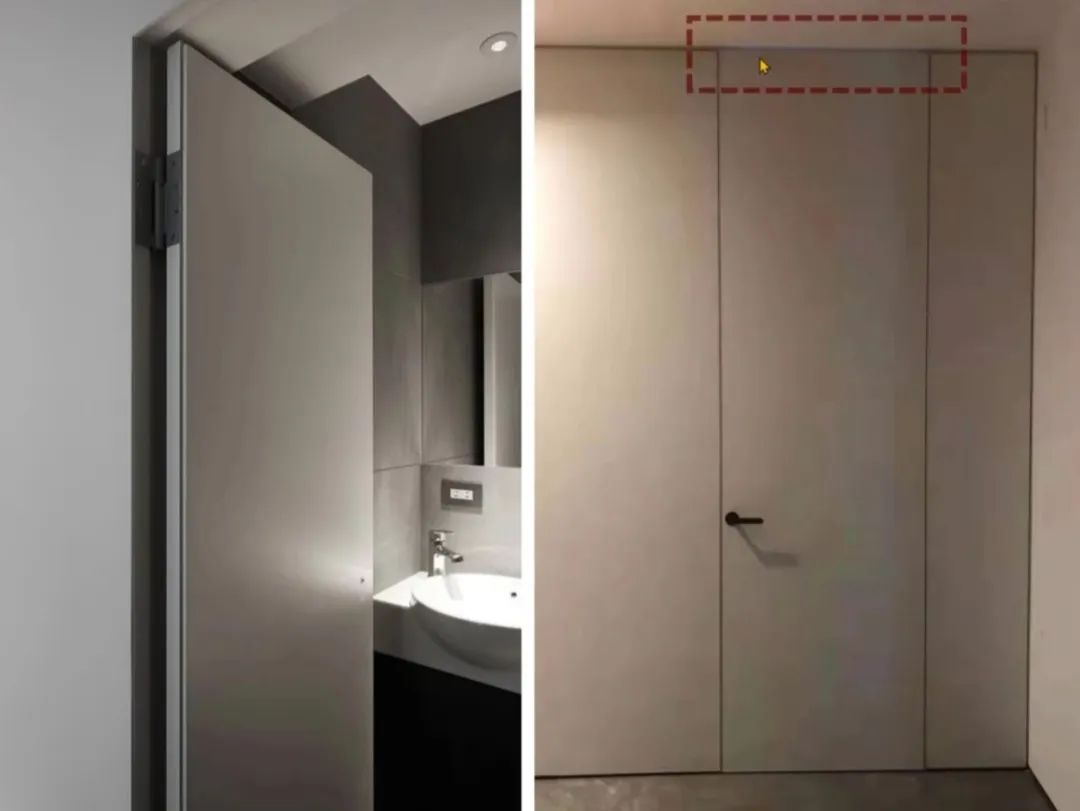

不做企口的话,可能会存在缝隙漏光的情况。


source:google.cn

△效果示例

所以在决定用哪种做法的时候,要综合权衡,考虑清楚。

5、材质收口

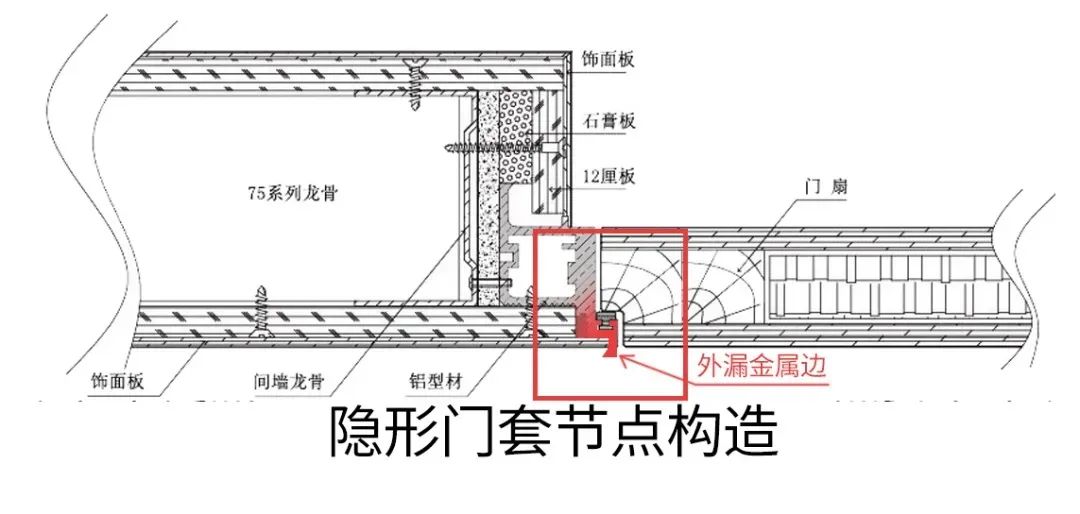

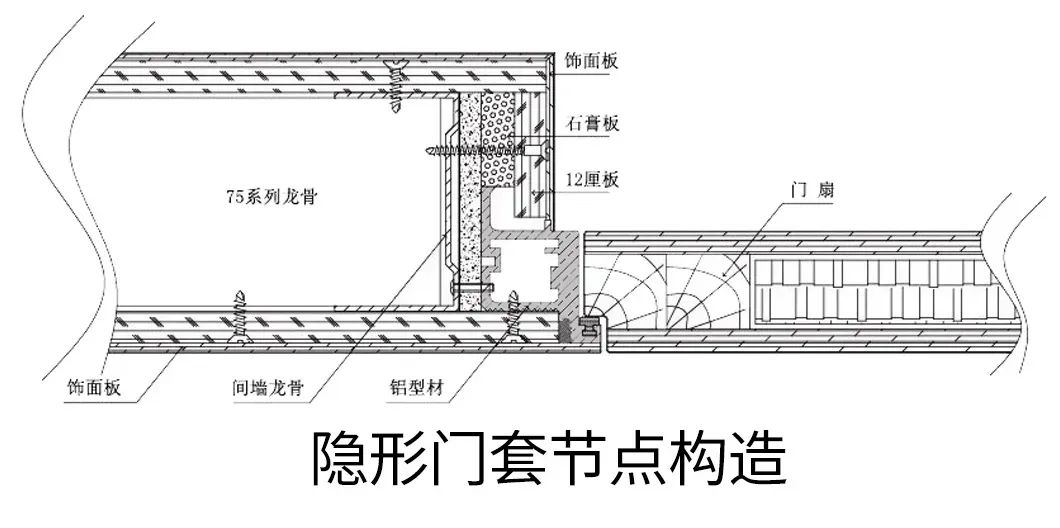

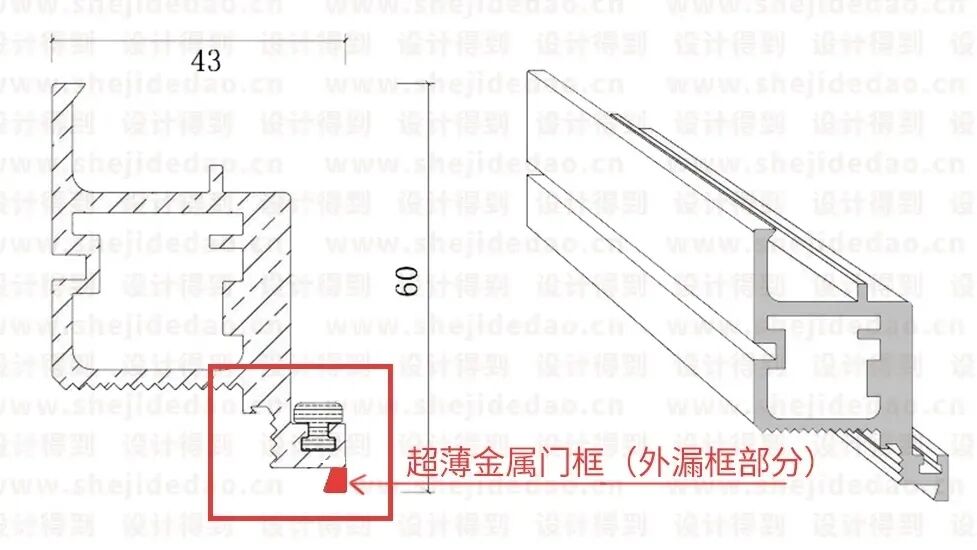

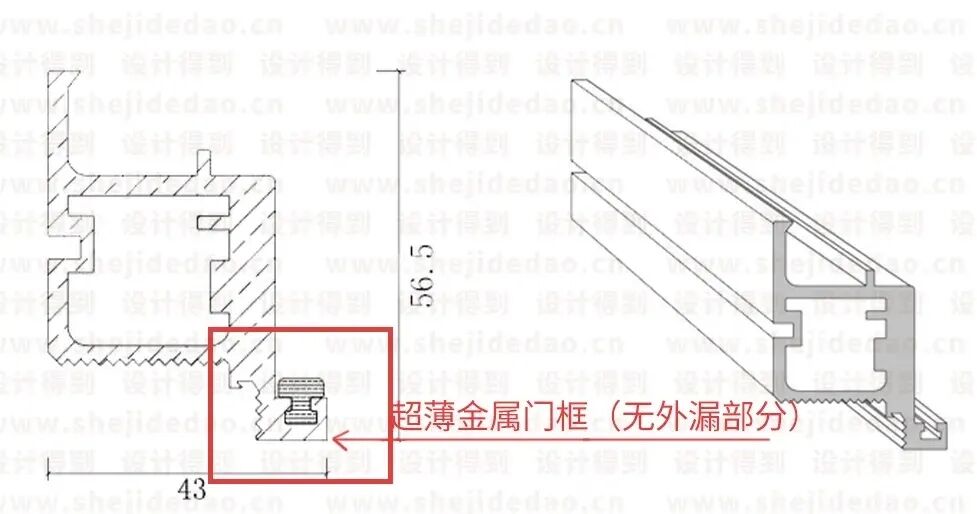

在正常的房间暗门的设计上,都需要考虑材质收口的问题,我们要思考的是,在做隐形暗门的时候,是否采用成品门边框。如果采用成品门边框,那么收口做到边框即可。可选用隐形暗门常用的边框形式。

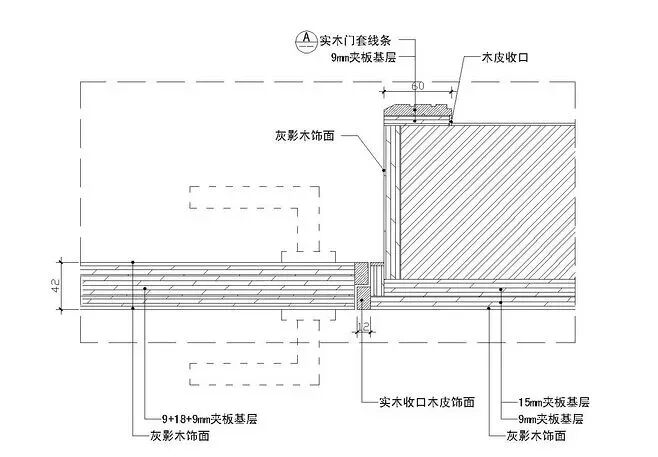

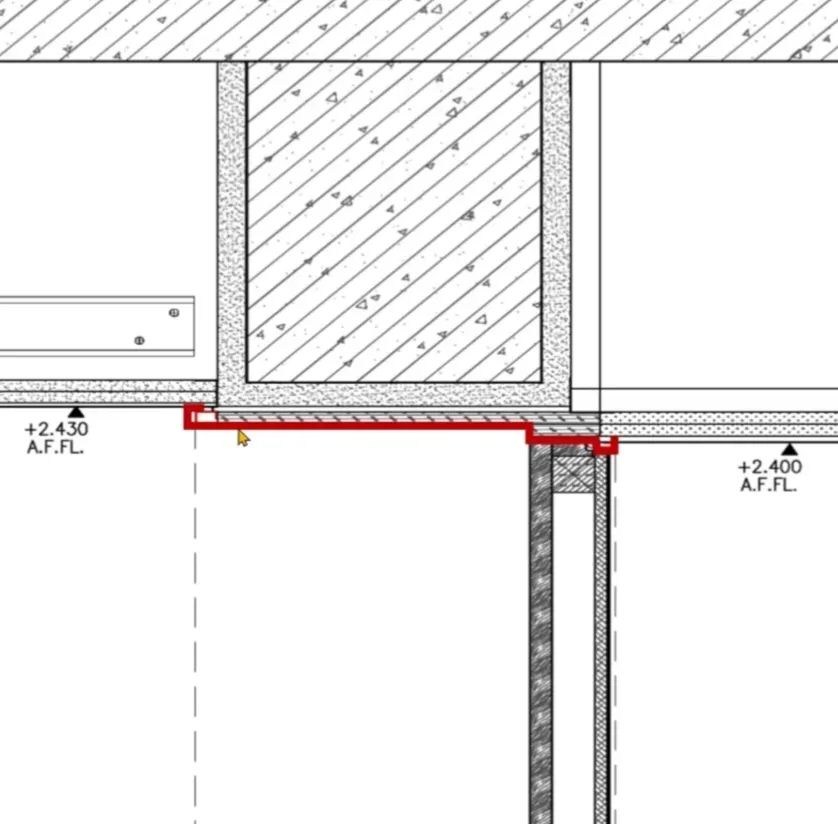

△构造示例

如果采用无门边框设计,那么收口做法就要遵循以下原则:

a、保证暗门饰面衔接处尽可能的精简美观。

b、转角处材料本身能自收的就自收,比如:石材、木饰面、金属等。


source:google.cn

△构造示例

c、不能自收的材料,比如布艺、壁纸、皮鞋、PVC等,可以用金属或是成品线条,如木材、石膏、PVC等,来进行收口处理。

注意:乳胶漆/藻泥/艺术漆等材料也可以自收,但是比较考验施工技术,同时轻微碰撞后易产生缺角,不便护理。


暗门设计的专业论证


source:google.cn

在方案理解及工艺表达的过程中需要不断的通过专业论证,来更好的辅助整个深化过程。同时在图纸完成后,也需要从效果呈现、规范标准、成本控制上来验证分析,审核整个深化设计的合理性。

1、效果呈现

实现设计效果是图纸深化的最终目标,在图纸内容完成后,需要重新审核设计效果与方案阶段的意向是否相符。


source:google.cn

2、规范标准

在深化设计的过程中,要遵从行业相关的规范标准,比如用于消防疏散的防火门通常是不能做暗门的、消火栓的暗门开启角度不能<160°、饰面材料不建议用易燃且不耐高温的材料等。通过规范标准论证图纸可行性。


source:google.cn

3、成本控制

需要根据设计材料的选用、工艺选型、技能难度等方面,综合判断项目的成本造价是否与预算值接近,从而验证整个深化设计的合理性。


source:google.cn

(本文的图片均来源于网络,版权归原作者所有)


有关隐形暗门深化设计的内容就先给大家讲解到这里了,还想了解更多深化相关知识的设计师朋友可以了解一下《dop施工图内训营4.0进阶班》。

课程亮点:

△课程详细介绍码上咨询课程顾问

课程适合人群:


课程授课讲师:

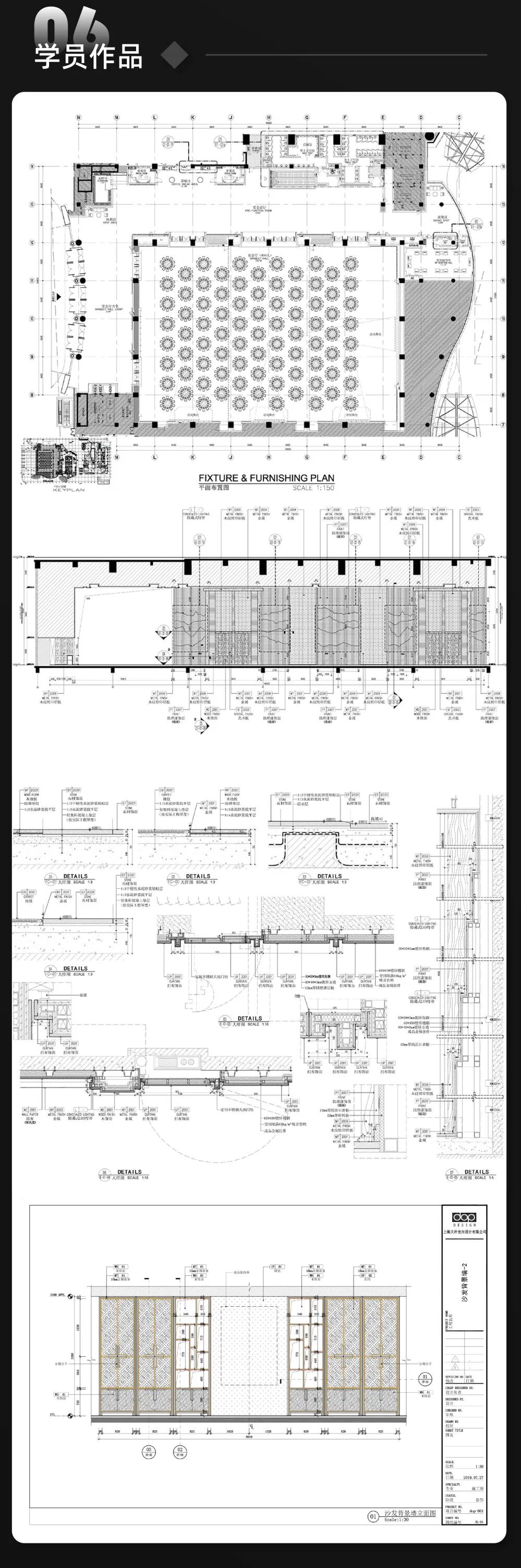

学员作品:

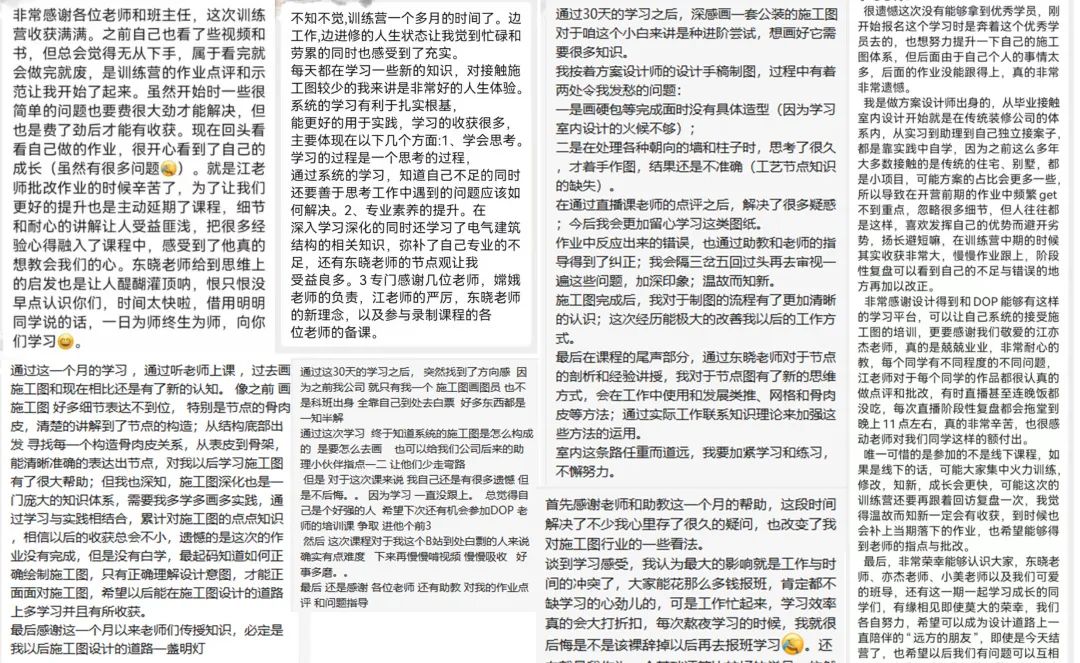

学过的他们都这样说:
