案例抄绘 NO.4
设计: 直向建筑
位置:中国
类型：图书馆
建筑面积：450m2
案例来源：谷德
✦
|

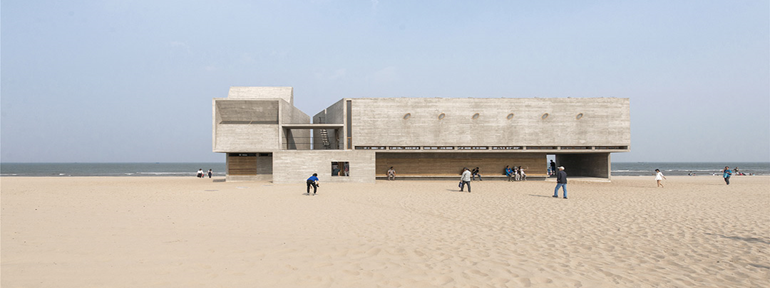

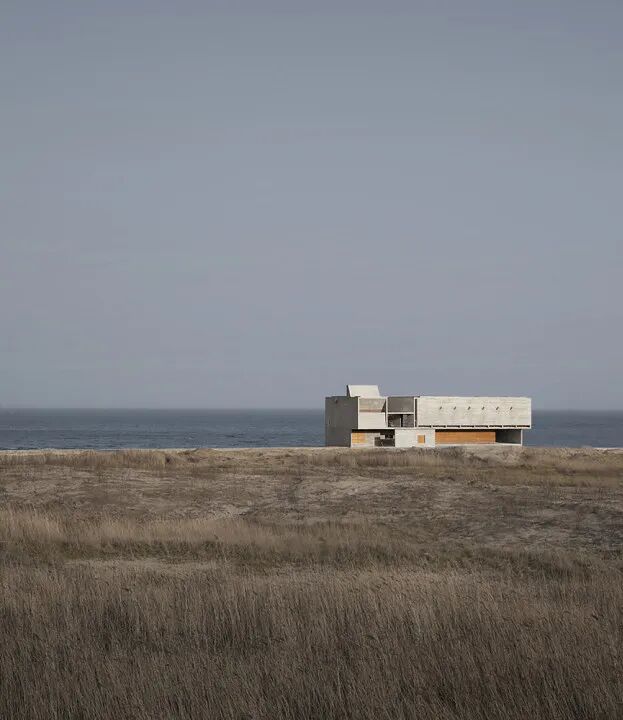

图书馆位于沿中国渤海湾海岸线上图书馆东侧面朝大海，在春，夏，秋三季服务于西侧居住区的社区居民，同时免费向社会开放。 ▍环境特点 从空间上，选择了正对入口中心广场的地面铺装之外的条状草坪，并无直达的道路。 图书馆直接面对大海与社区有一定的距离，人沿海行走一段时间，经过沙滩再到达地点，这个过程也是建筑体验的一部分。 场地面积宏大，图书馆尺度较小，位置选择上建筑与海对应的关系并不会那么限定——在这片海滩上的这个建筑是好像能滑动的，像一个物体被放置在沙滩上的某一个地方，而不是从沙滩上某一个点生长出来的感觉。 |
|

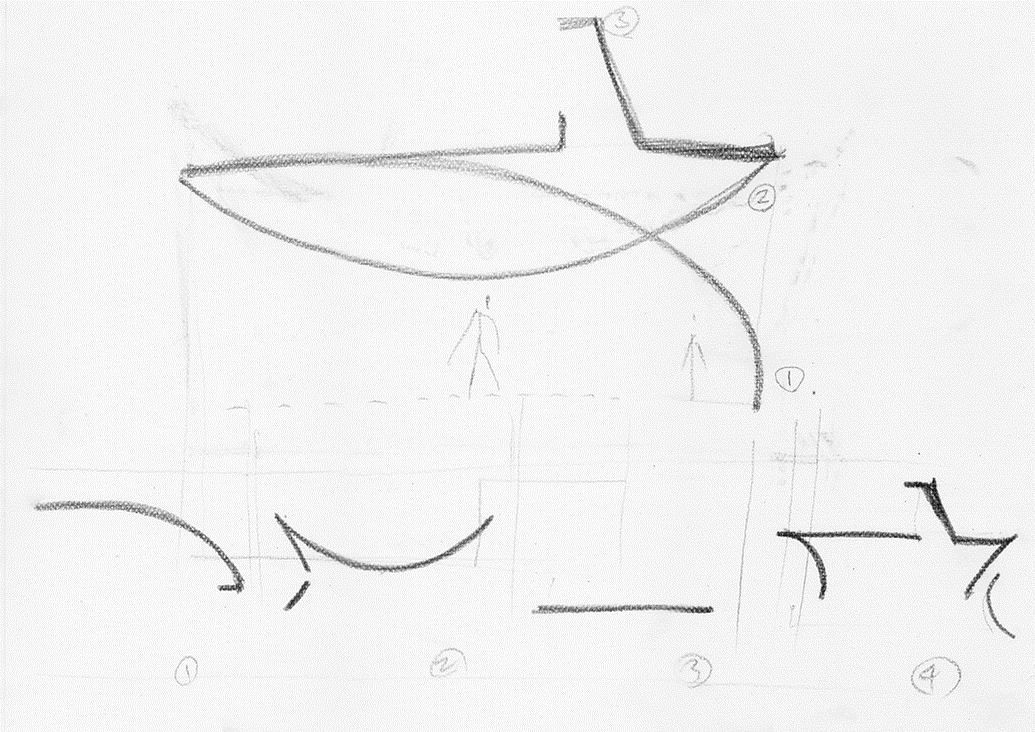

图书馆的设计是从剖面开始的，光和风是这个项目最直接的切入点。剖面入手便于定义光和风进入空间的方式。 剖面实际上是解决设计问题最有效的一个媒介，比如规划风的对流、风的走向，进而控制风在这个空间进入和出去的方式。 比如规划风的对流、风的走向，进而控制风在这个空间进入和出去的方式。 从剖面开始不意味着忽略平面，两者并不矛盾，思考是面对全局的，是综合性的，只不过思考的途径是剖面。 比如：规划风的对流、风的走向，进而控制风在这个空间进入和出去的方式。 从剖面开始不意味着忽略平面，两者并不矛盾，思考是面对全局的，是综合性的，只不过思考的途径是剖面。 |
|

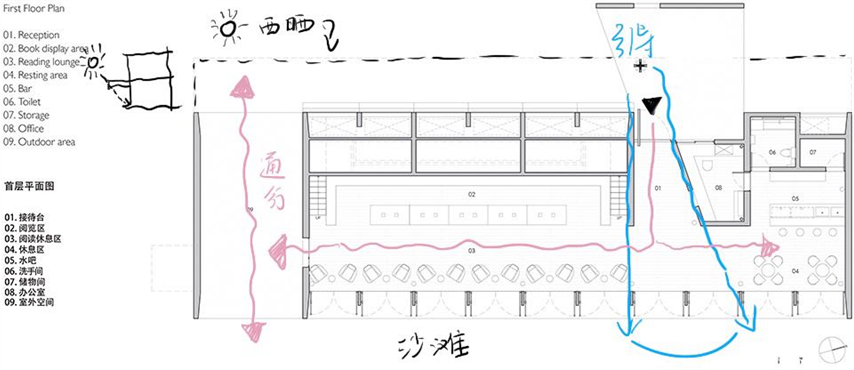

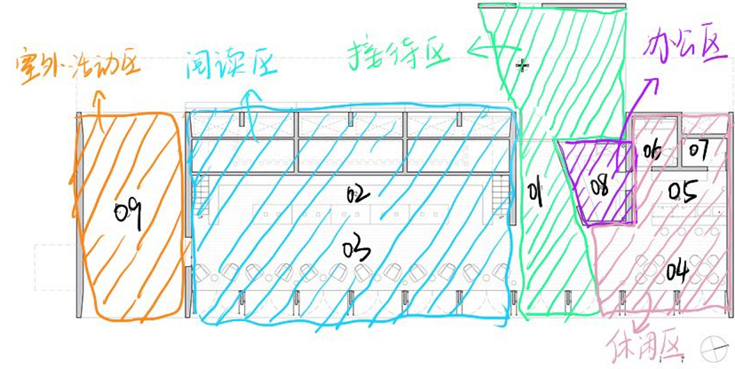

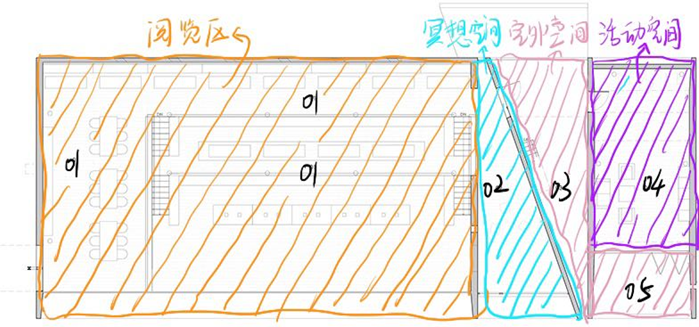

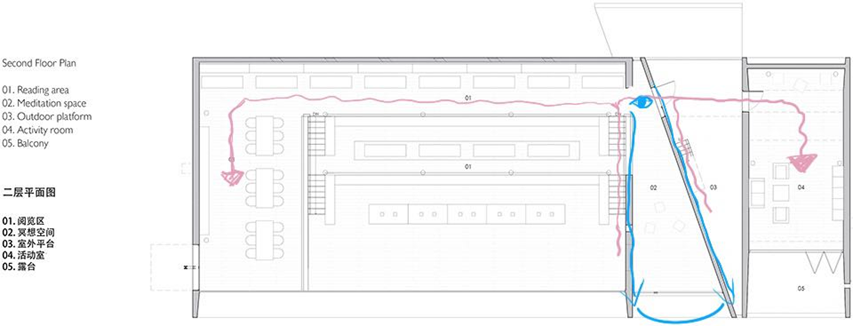

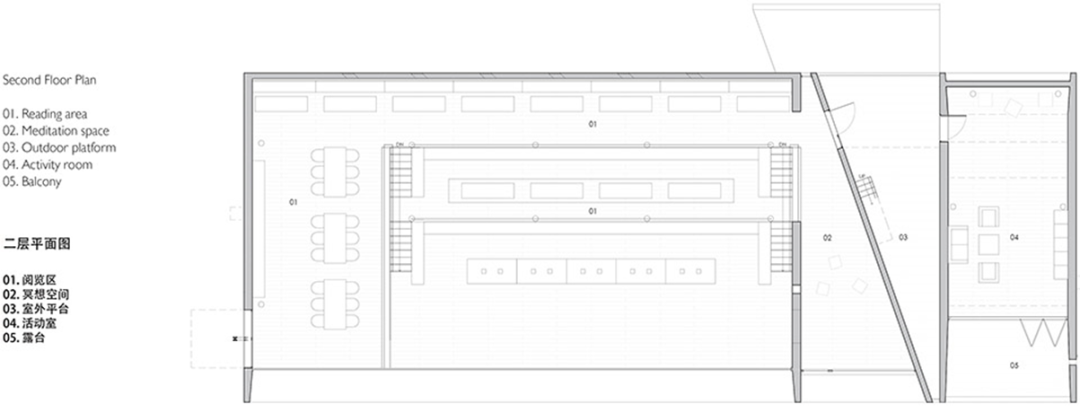

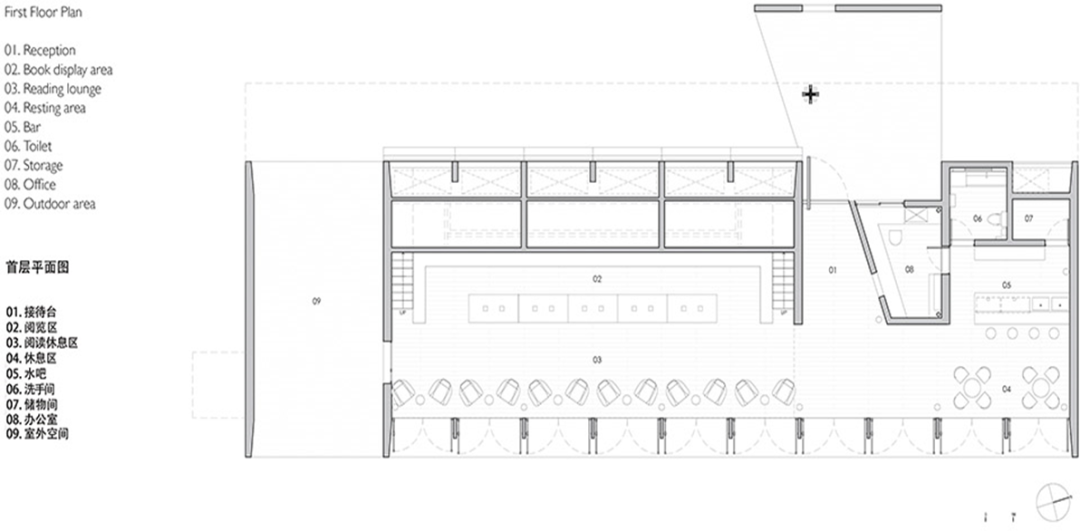

▍平面逻辑 图书馆坐西朝东，整体为矩形空间，长面向海。用简单的平面，做出了丰富的空间。 主要功能空间分为一个主要的阅读空间、一个冥想空间、一个活动室和一个小的水吧休息空间。 一层平面入口处插入一片斜向的墙，形成夹角空间，形成向内的导向，引导视线以及人流。 二层平面 与一层结合设计，从一层向上行设有两个楼梯。中间阅读区上方是挑空层，形成强烈的空间感。冥想空间入口窄向内视线加宽，配合光影，形成静谧空间。 |
|

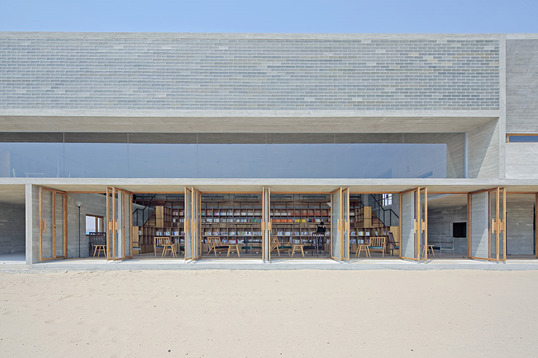

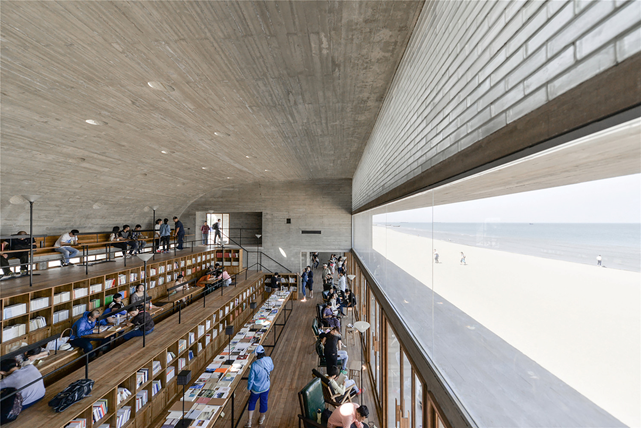

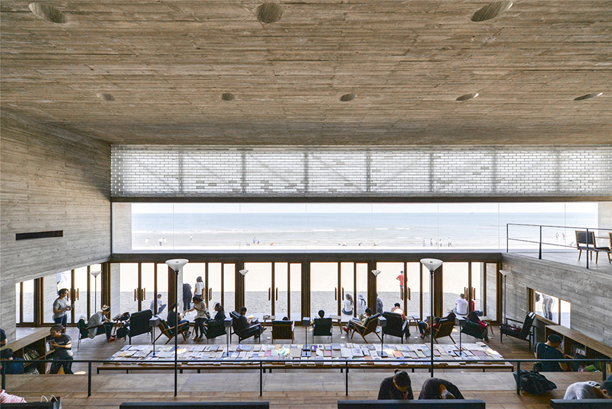

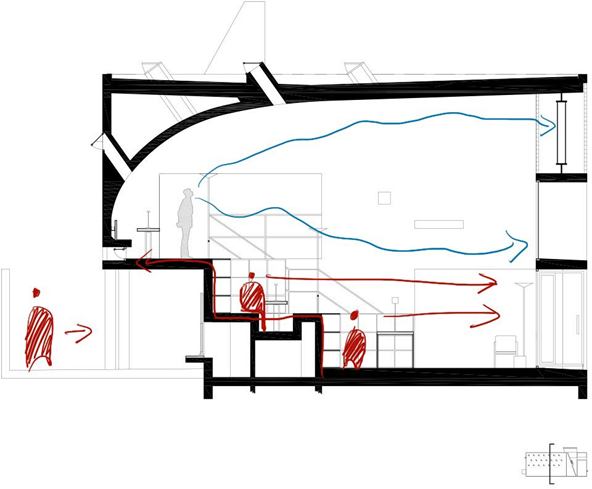

▍主空间：阅读空间 弧线的屋顶朝海的方向张开，形成引导，暗示大海的方向。弧形有助于实现屋顶在东西和南北两个维度上的结构的大跨度。阶梯平台让空间中不同位置的人不受阻拦地看到海的景象。 东侧墙分三层，横向长窗形式 l桁架内外两侧为手工烧制的玻璃砖垒造的半透明的墙体。一方面隐藏内部桁架结构，另一方面，可以在一天不同的时间，映射出不同光的颜色和氛围。一层是一道完全由玻璃旋转门组成的活动的“墙”。“墙”的上方，是一条横贯空间的水平海景视窗，成为整个空间看海的焦点。 光：在一年当中的春、夏、秋，三个季节，从下午一点到四点左右，阳光会穿透这些细窄的风道，在空间中洒下慢慢游移的光斑。 风：屋顶上阵列设置的30厘米直径通风井道，进一步带动室内空间流动。 |

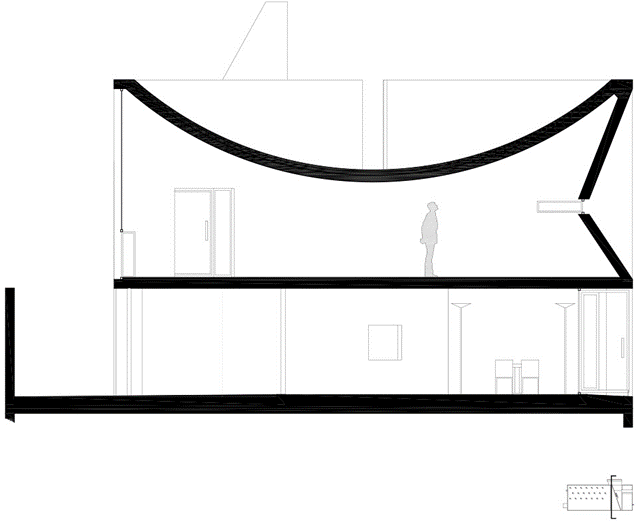

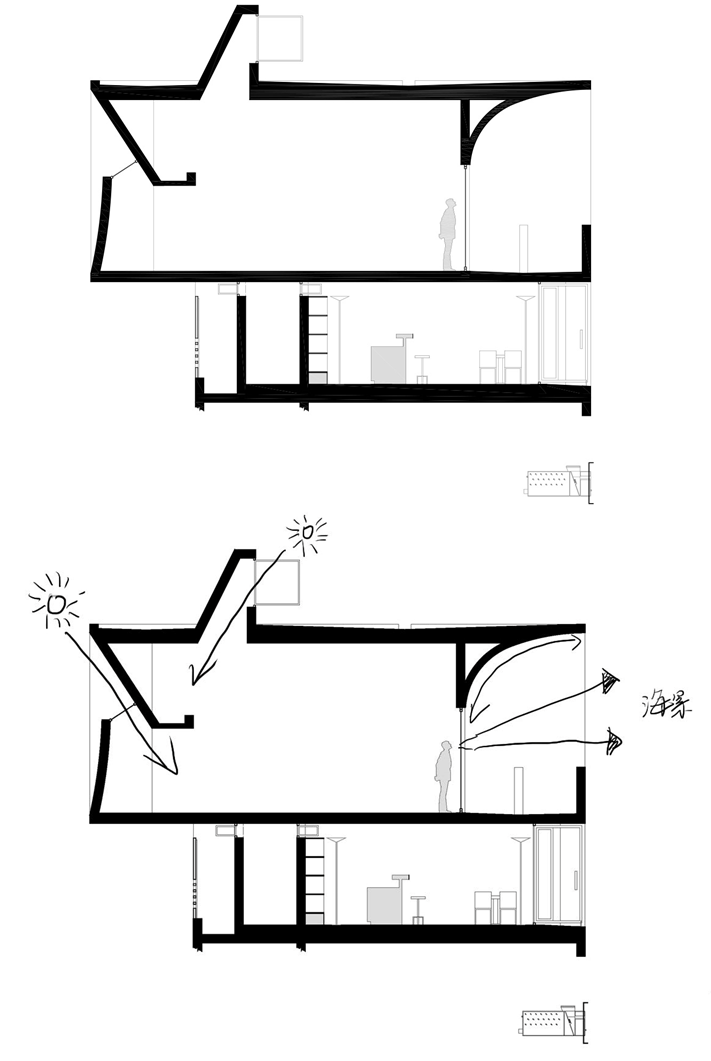

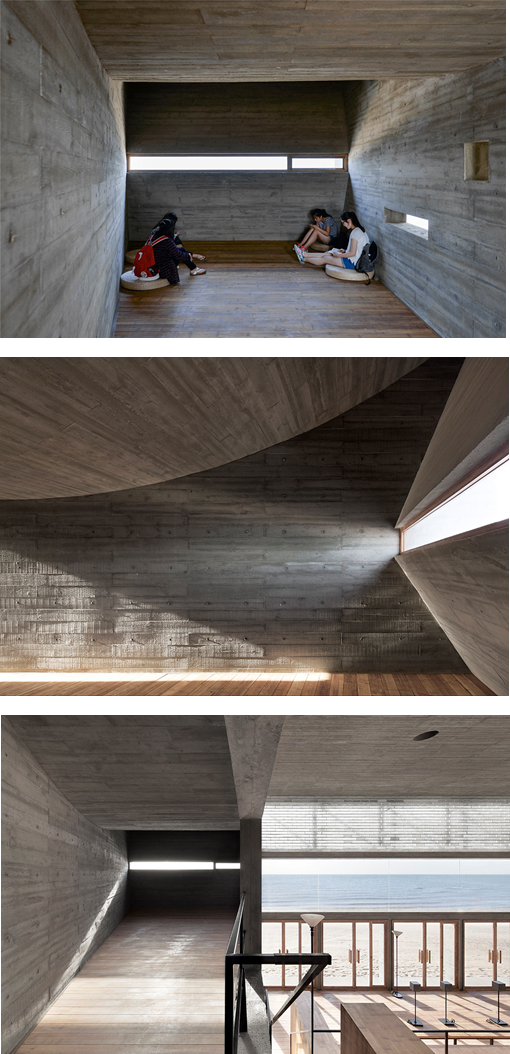

| ▍冥想空间 冥想空间位于阅读空间一侧。相对于阅读空间的明亮、光线均质、开敞、公共，这个空间是幽暗的、有明确光影的、封闭和私密的。二者形成对比。 空间东西两端各有一条30厘米宽的细缝和外部相联系，一条水平，一条垂直，太阳在早晨和黄昏透过缝隙，为这个空间投射出日晷般的光束。 下凹的屋顶，进一步降低空间的尺度，而凹形的上方则形成一个户外平台空间。在这里，人可以听到海浪的声音，却看不到海。 |
|
▍活动室 活动室是一个相对孤立的空间，考虑到其内部活动有可能产生的声音干扰,它和阅读空间由一个户外平台区隔开。 顶棚上朝东的天窗和西墙上的高侧窗分别收纳一天中不同时间来自不同方向的光线。在空间中映射出同时出现的暖光和冷光交叠现象。 |
|
▍光的处理 设计依据每个空间功能需求的不同，来设定空间和海的具体的关系，定义光和风进入空间的方式。如阅览室空间，既需要有自然光环境，同时不能过于刺眼。 在阅览室东边是海，朝东大面积设计为透明面形成有利的光条件，从海的方向形成进入空间的漫射光，减少直射。同时东侧立面的进深具有遮阳作用，遮挡西晒，不会照射到阅读区域，形成一个良好的阅读光环境。 |
|

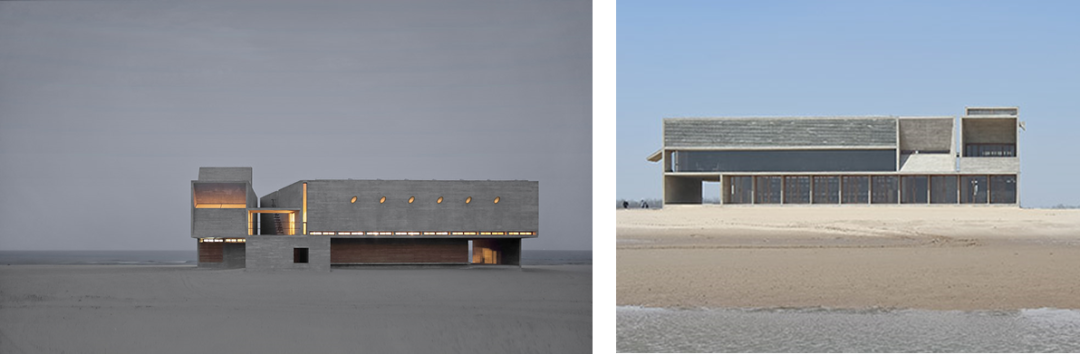

立面构成 虚面与实体面的对比，点线面相结合 |
|

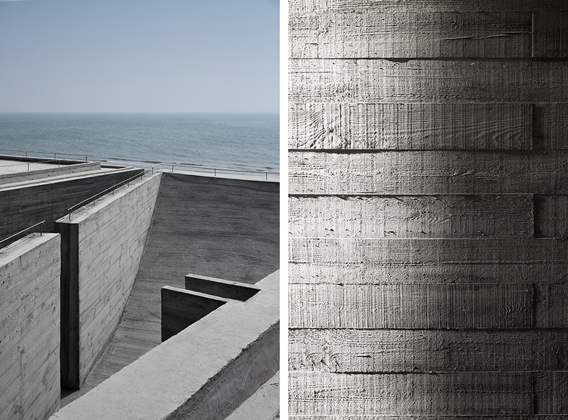

▍主要材料 混凝土：材料风格有一种天生的自然属性，体现与人亲近的关系，混凝土材料传递出时间感。同时海边的气候条件对材料本身的要求，混凝土的抗腐蚀性好，是惰性很高的一种材料。 玻璃：东立面使用大面积的透明玻璃,形成秩序感，给人轻盈的感觉。 木材：主要用于建筑内部装饰，软化结构使光线柔和。 |
