【案例抄绘】狭缝中的住宅

案例抄绘 NO.1




设计: rear studio

位置:越南

类型：住宅

建筑面积：204m2

项目来源：搜索文章: k之家 - 谷德设计网 (gooood.cn)

✦

线索

案例是在4米x17米的场地上设计了一栋三层住宅，位于越南。

作为住宅需要考虑以下几个线索:

  1. 如何适应越南炎热的气候条件？

  2. 如何保证住宅的私密性？

  3. 如何处理狭长的场地条件？


分析

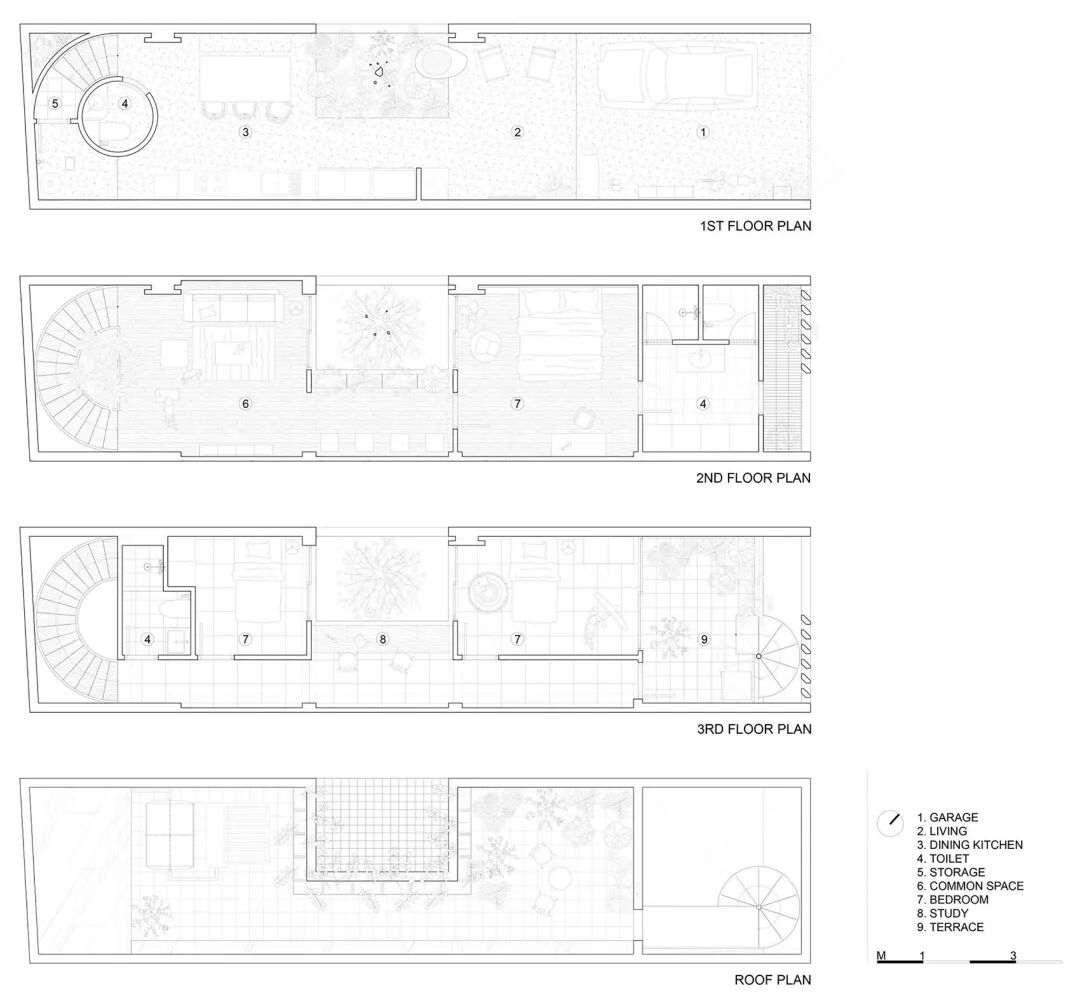

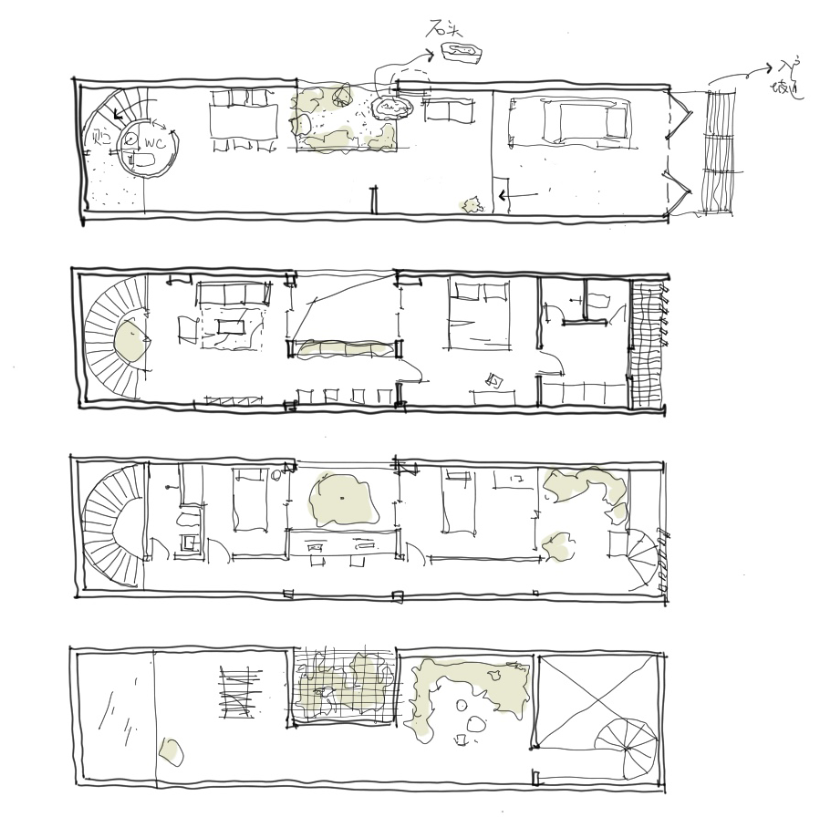

  • 车库、客厅、厨房和餐厅等空间布置在首层，卧室和起居空间则位于二层和三层。

©望歸山

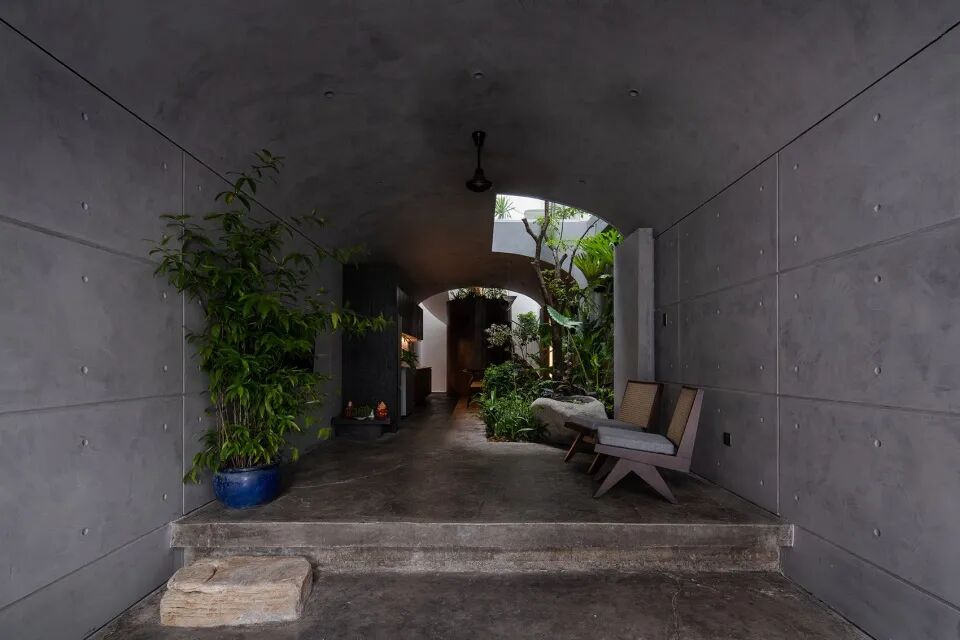

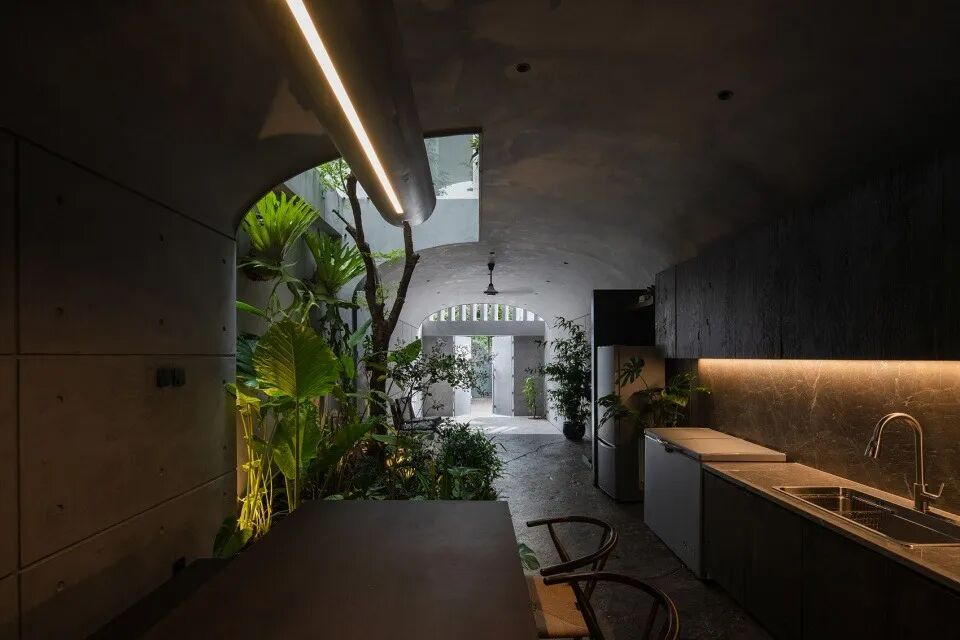

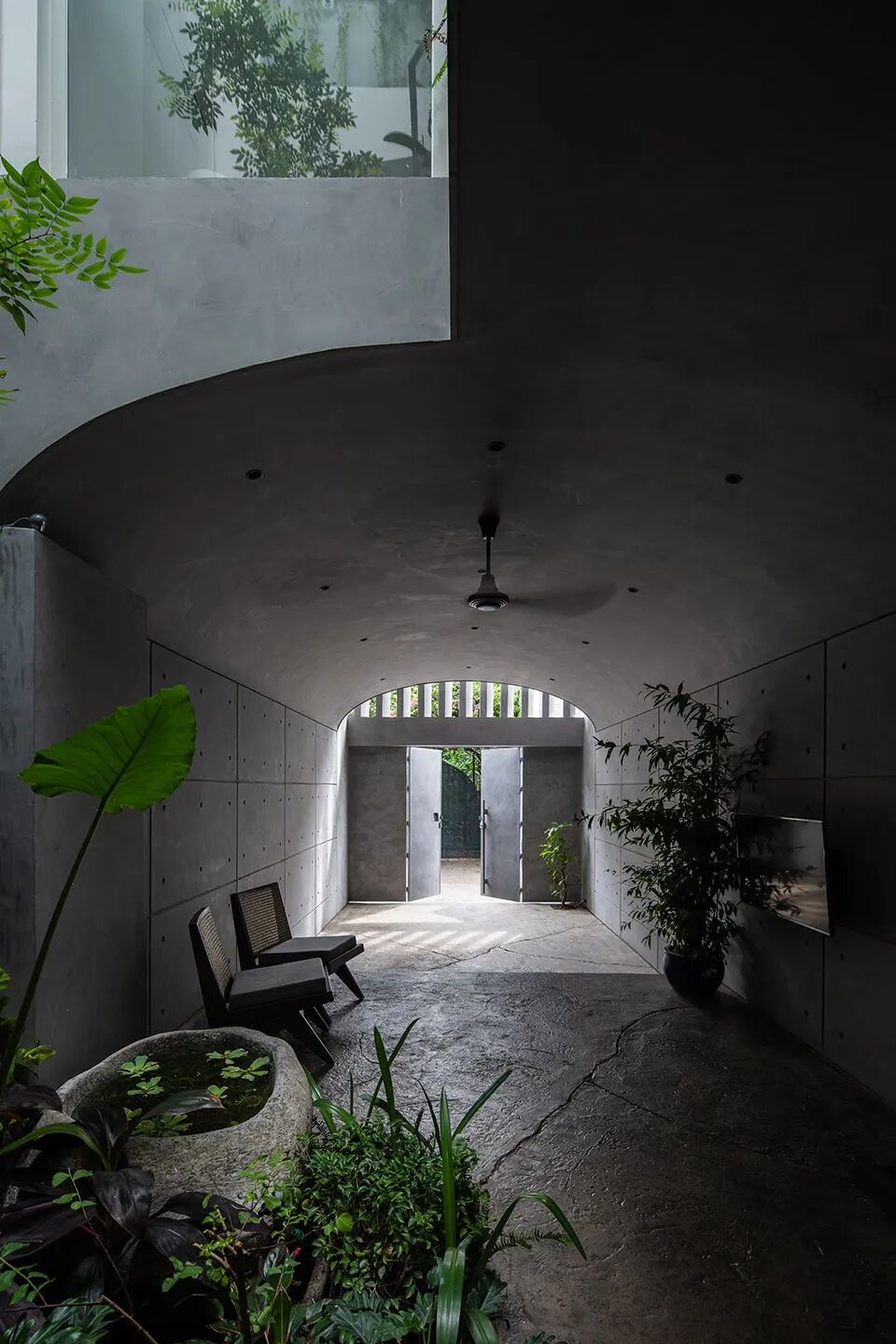

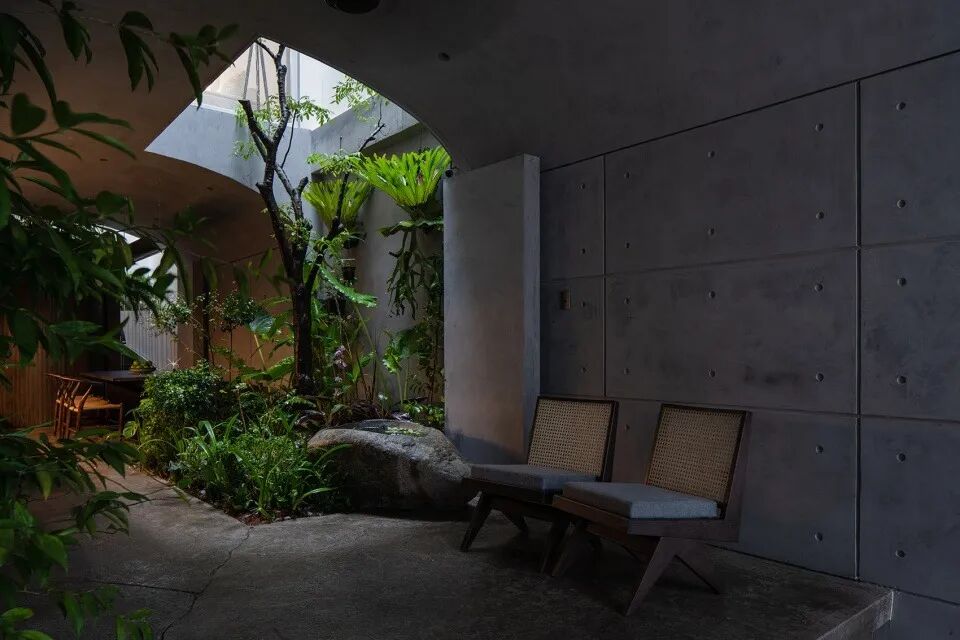

  • 首层营造较为幽暗的空间。

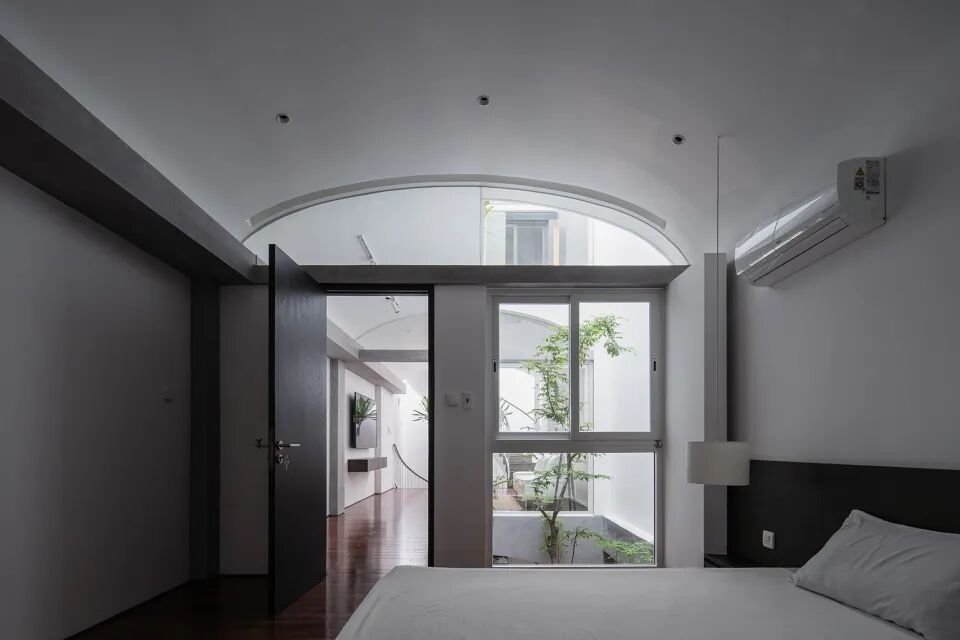

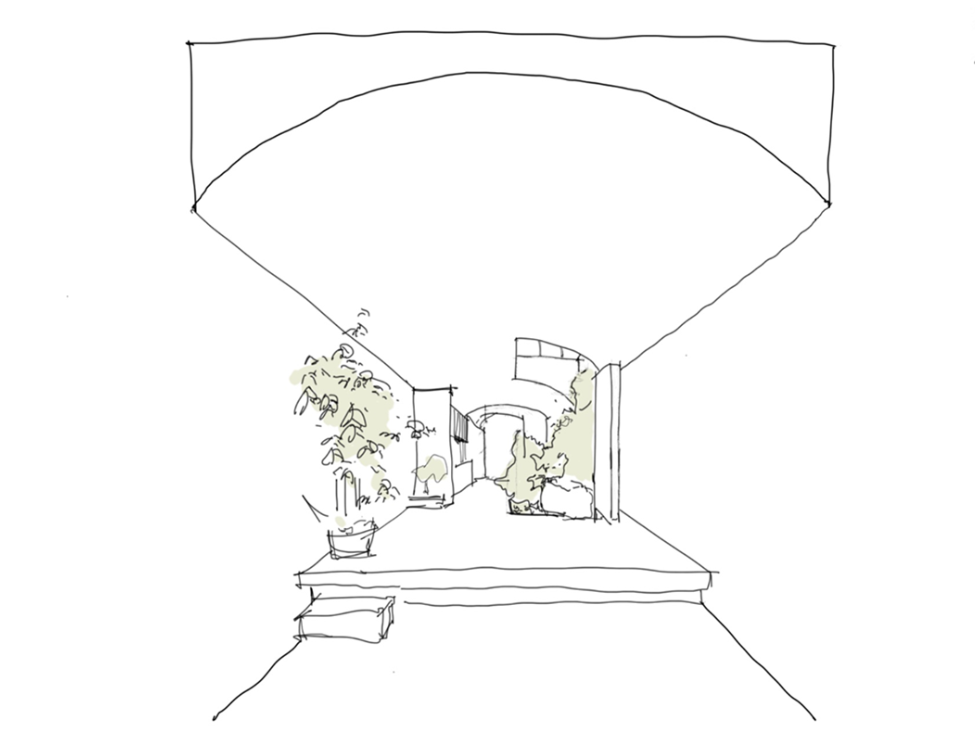

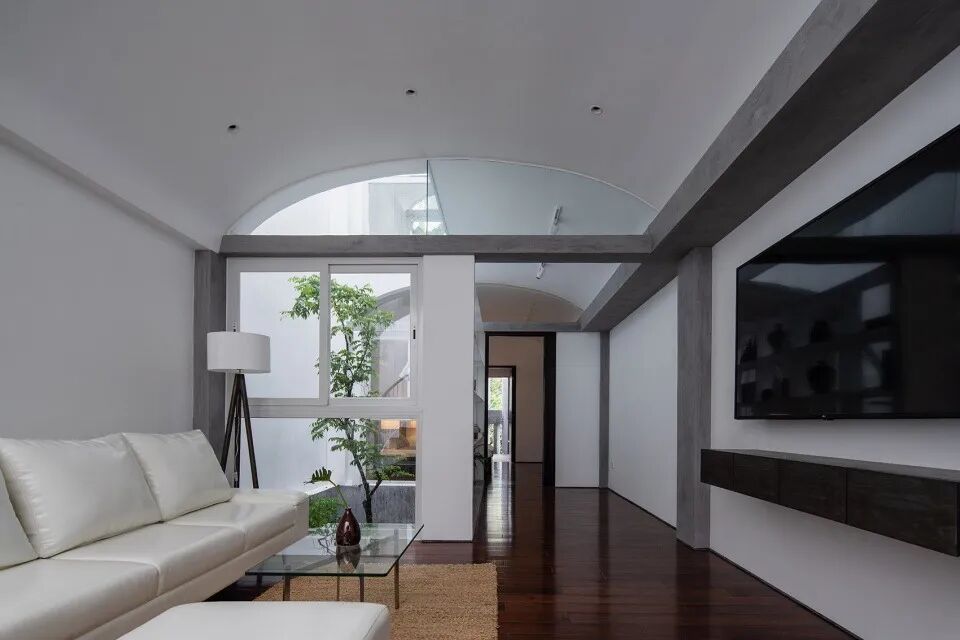

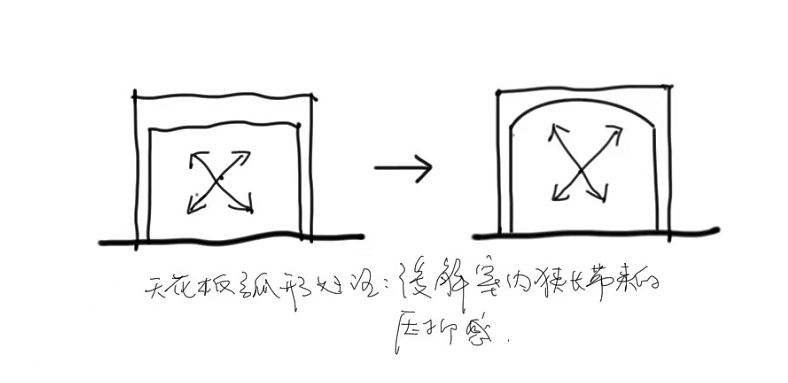

  • 拱形的屋顶结构一是作为合理的建筑支撑结构二是较于平的天花板降低压抑感和增强室内空间的纵深感削弱狭窄的感受。




©望歸山

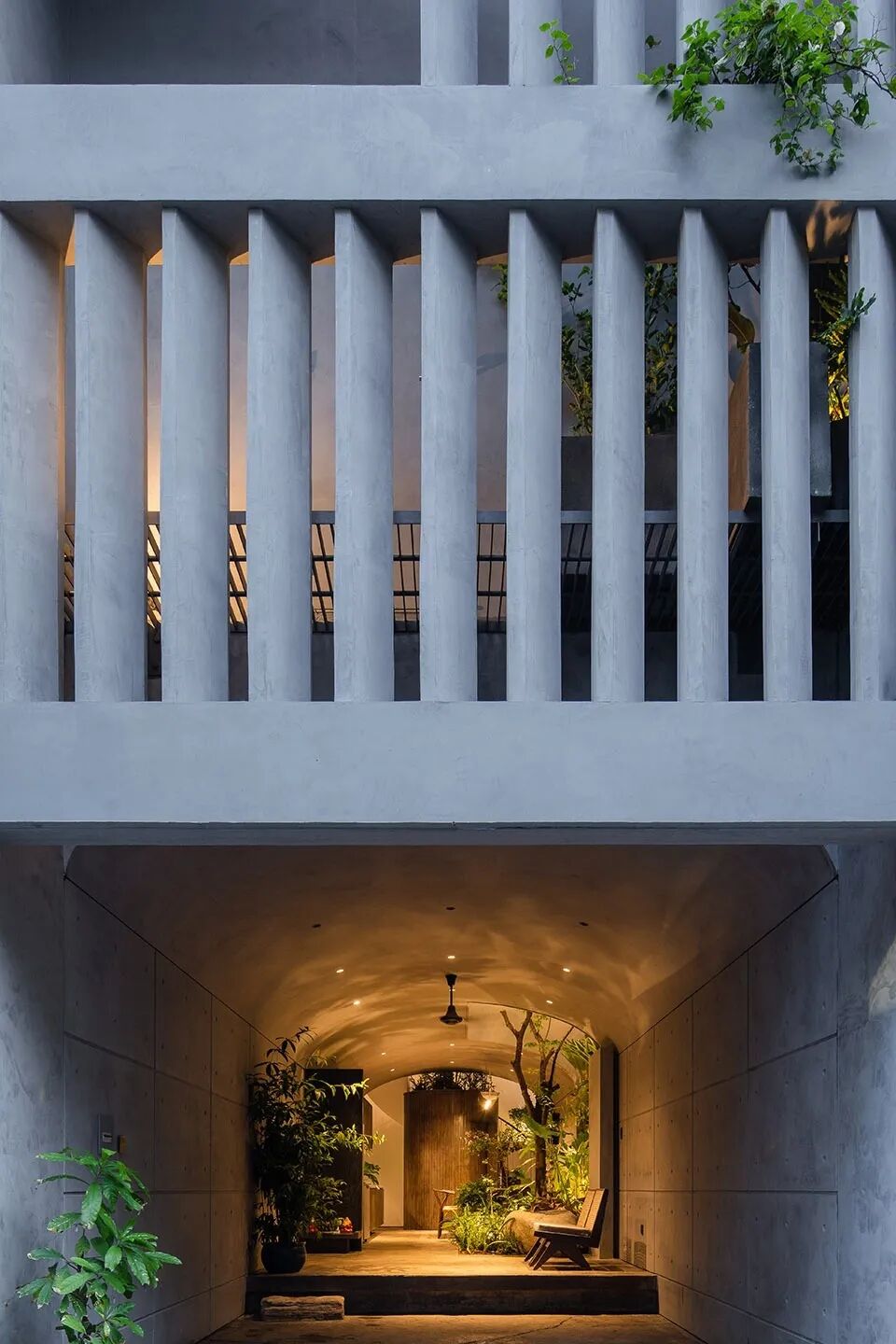

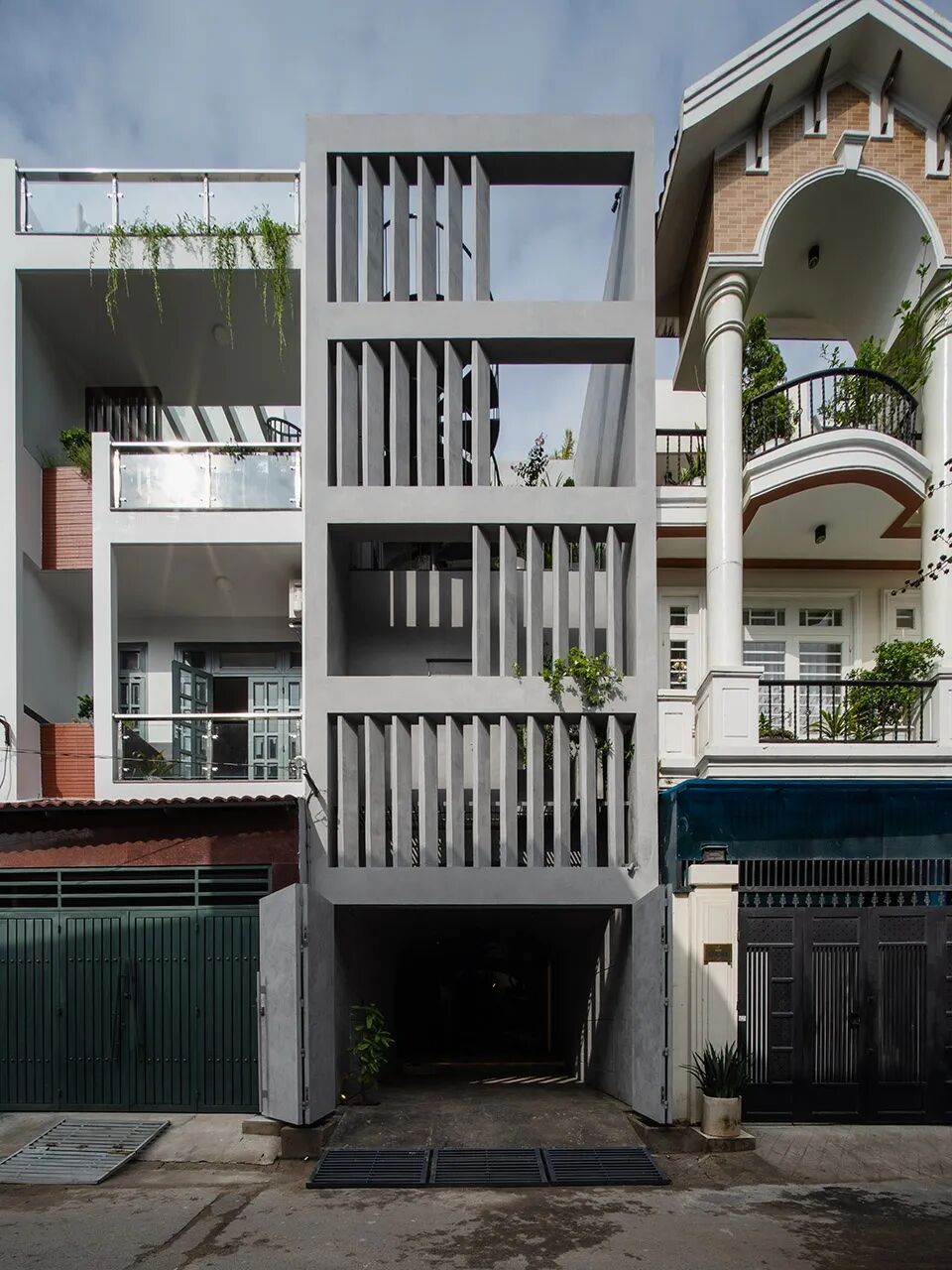

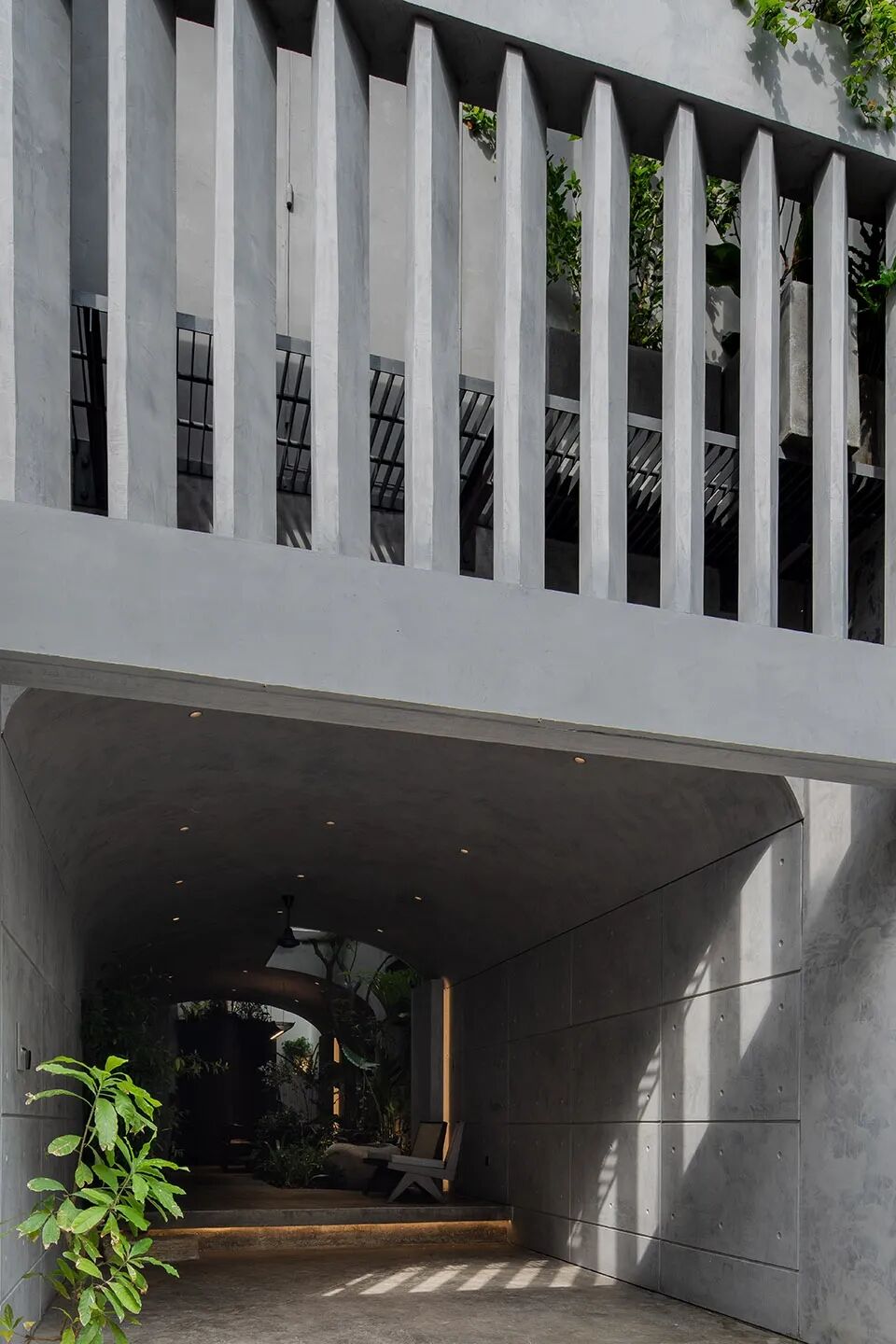

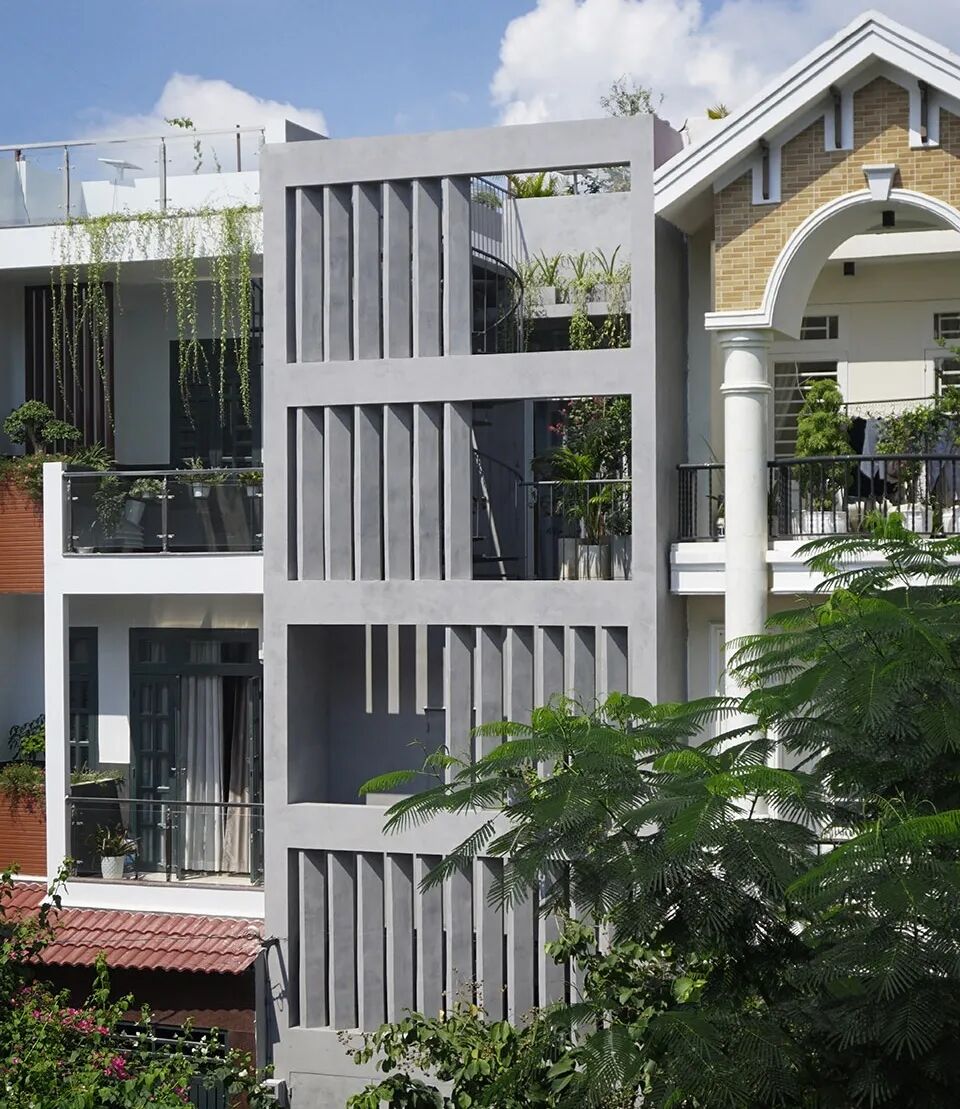

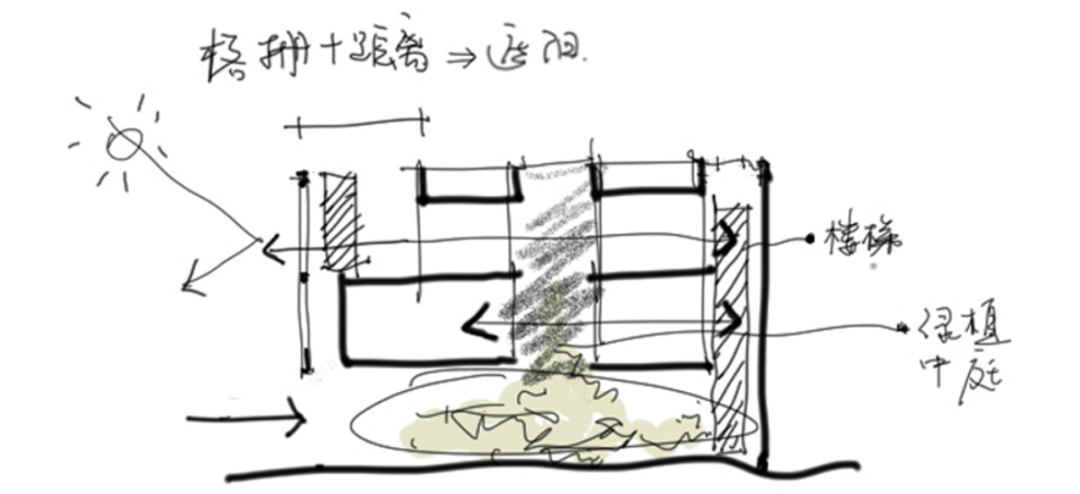

  • 建筑立面采用竖向格栅，格栅的形状考虑到遮阳以及适应墙体的厚度，而立面的划分目的是减少建筑竖向的瘦高感以及与两侧建筑立面的协调。

  • 二层的进退也削弱建筑沿街面的压抑感，结合绿植增加景深。

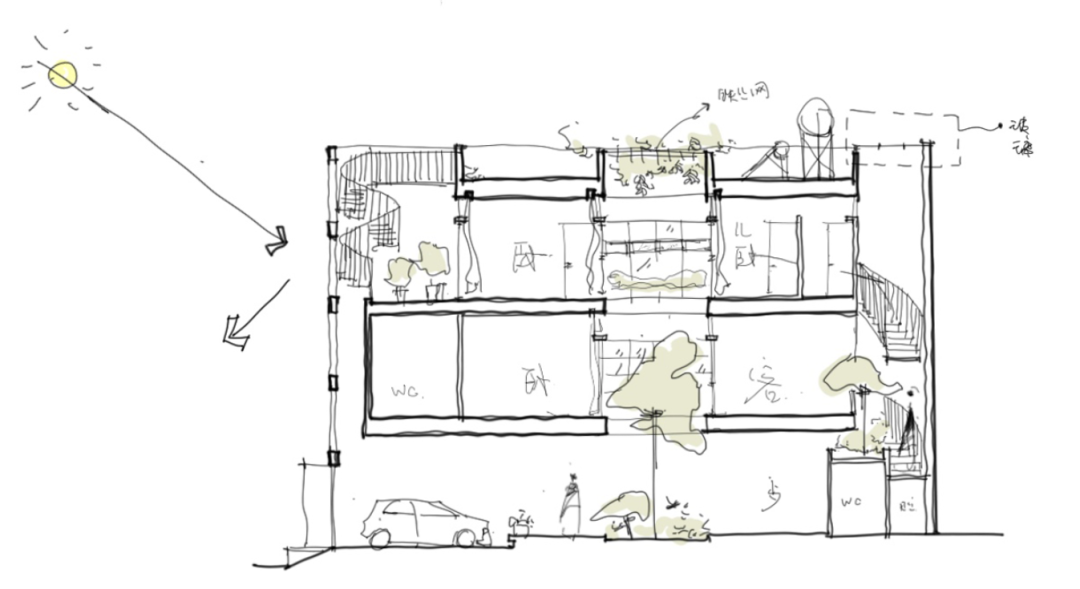

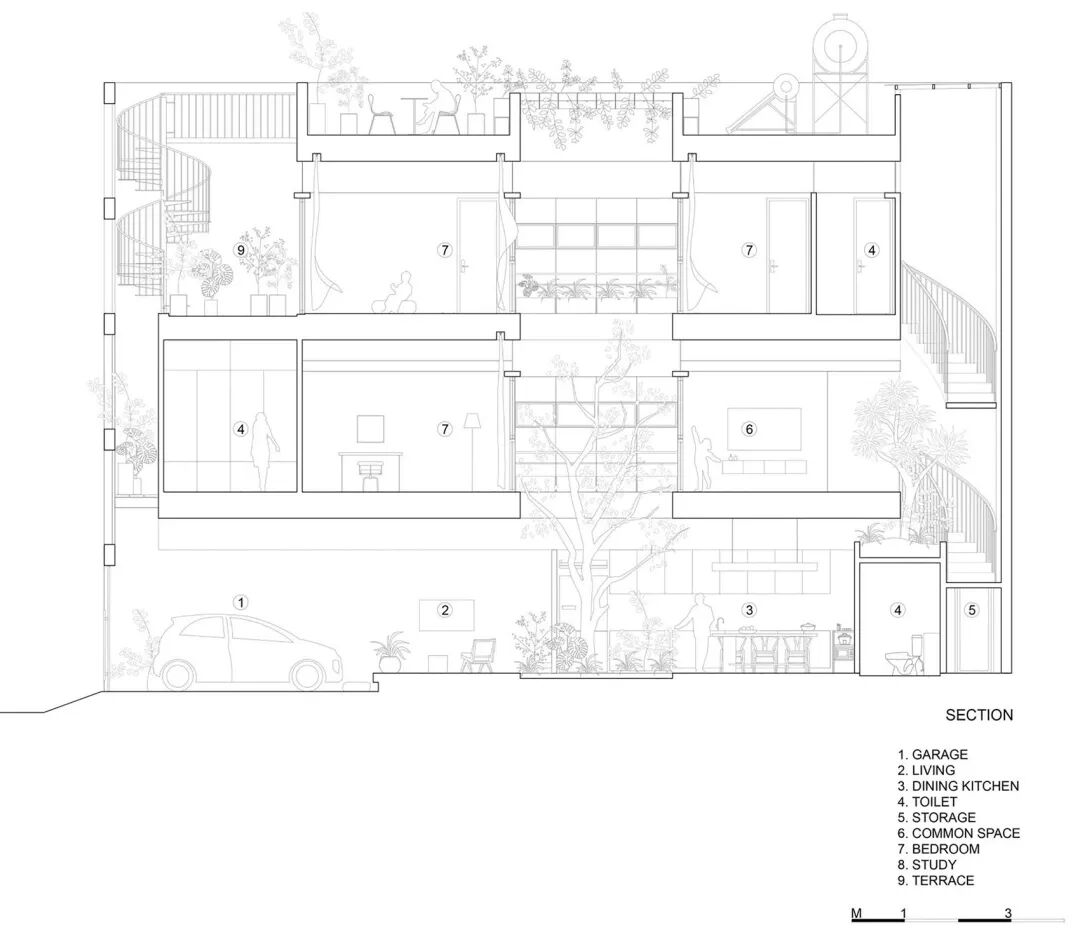

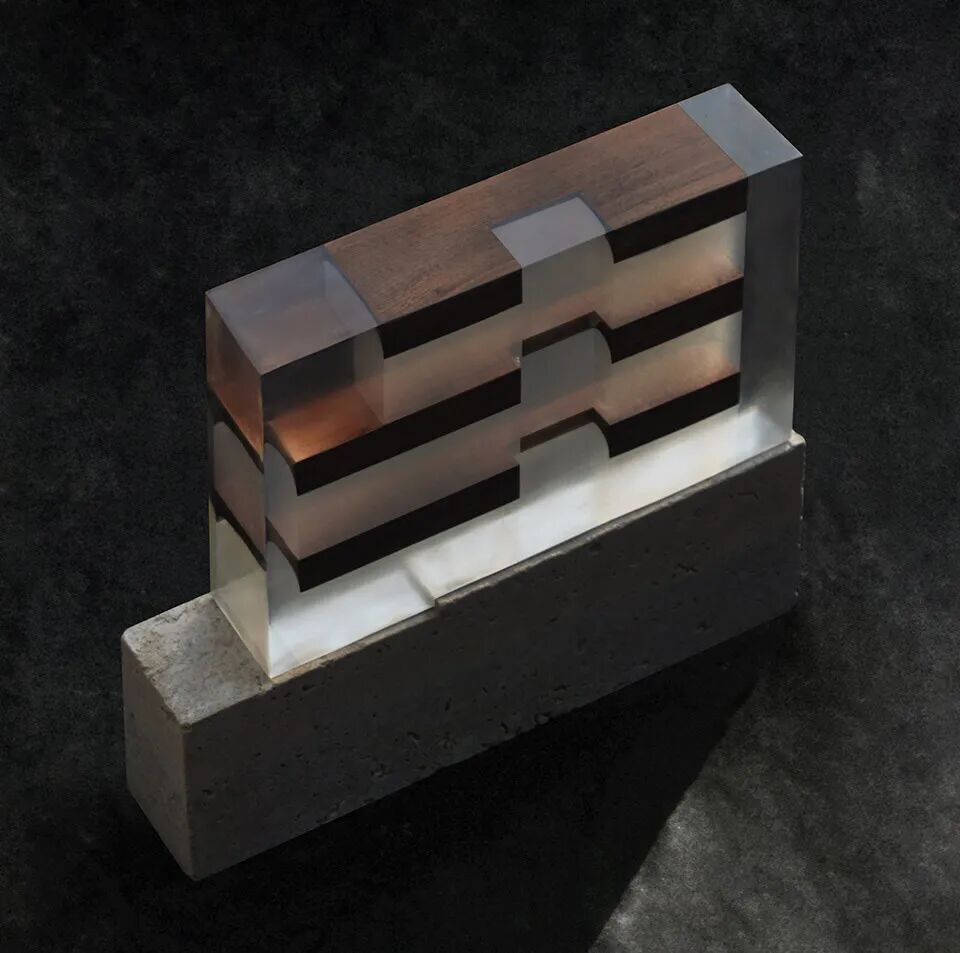

  • 从剖面和模型可以看出,前后的交通空间和中部的中庭将建筑分为3段，回应狭长的场地环境，丰富建筑内部空间，并利用烟囱效应改善室内通风。

©望歸山

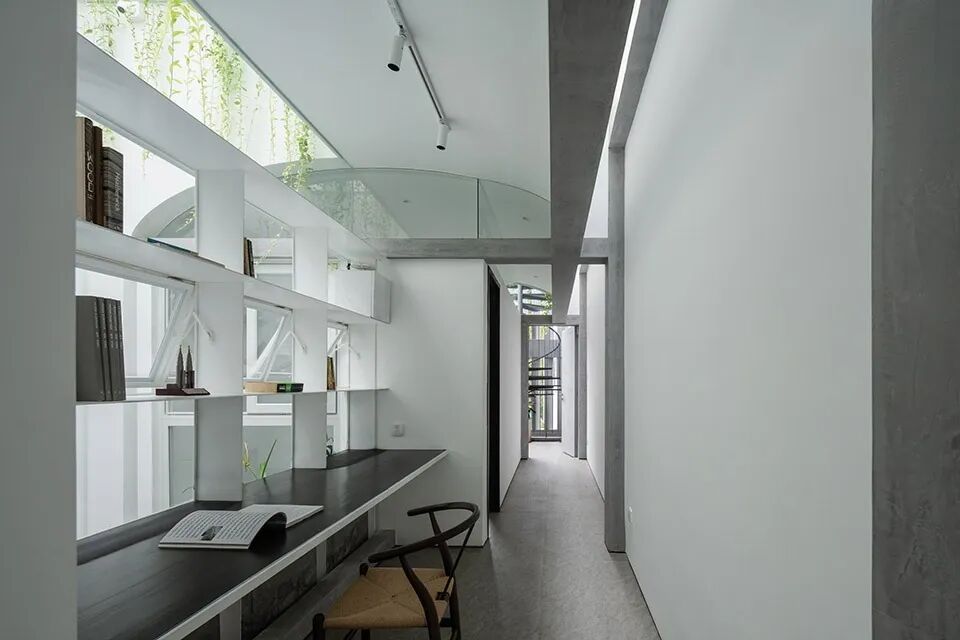

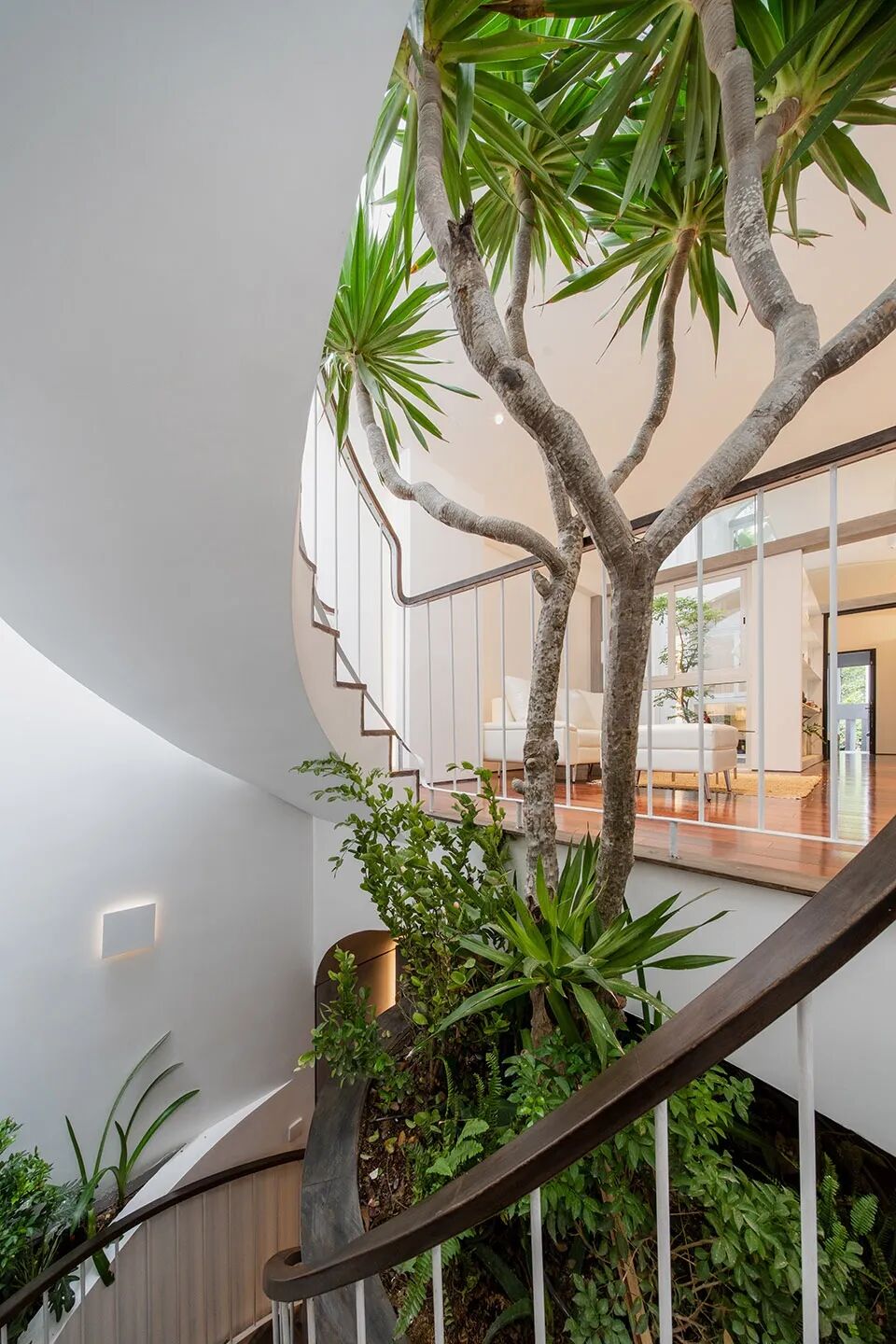

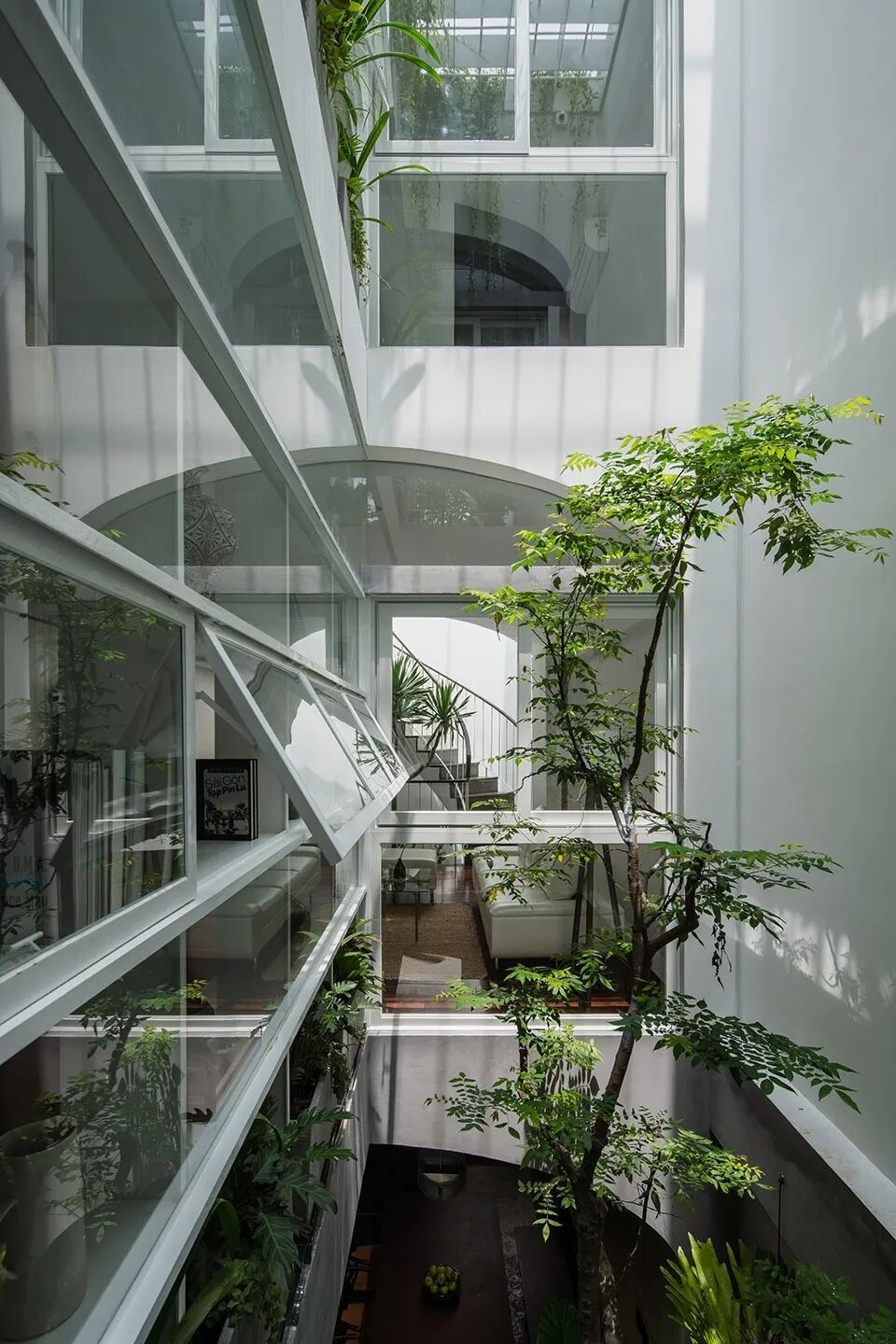

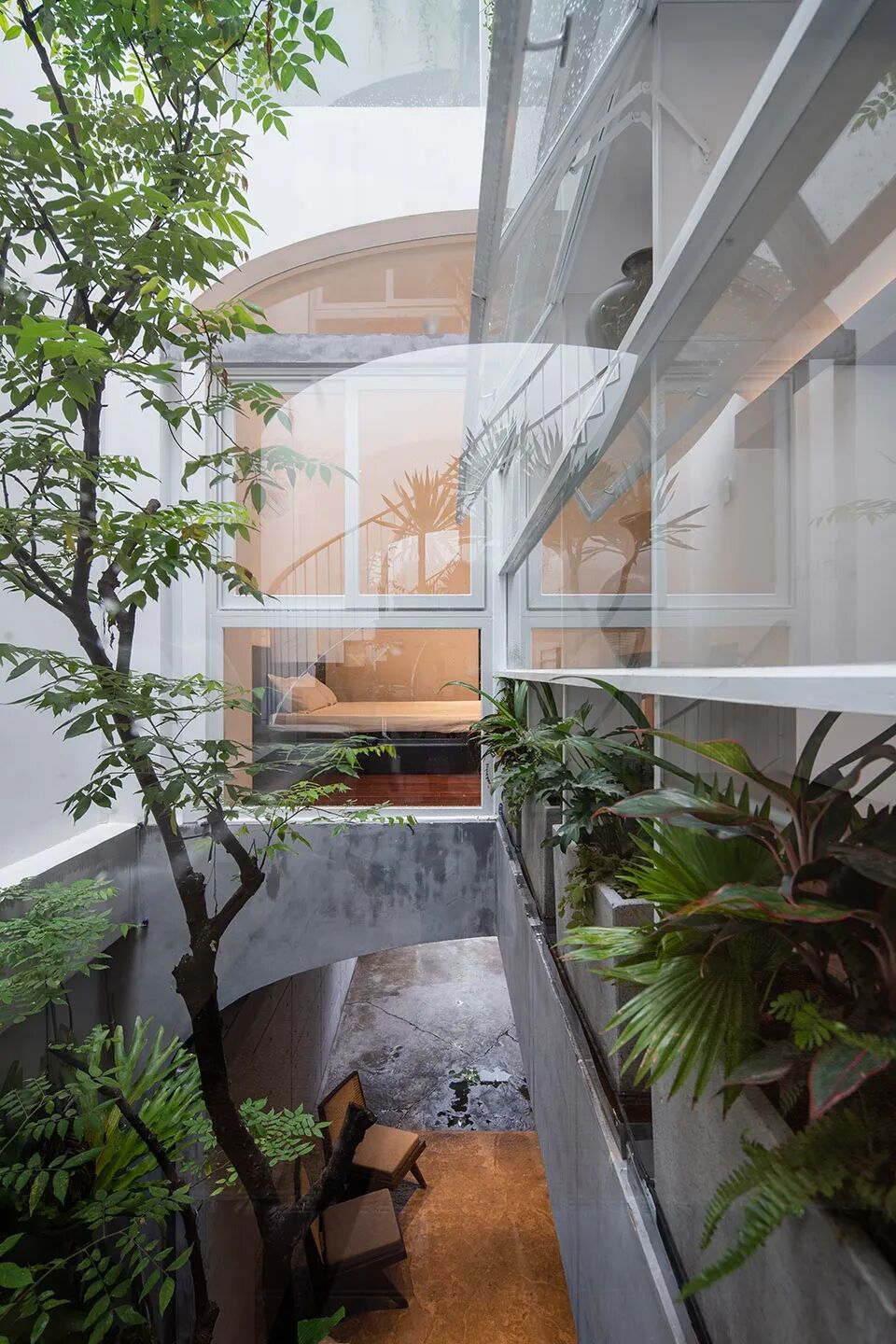

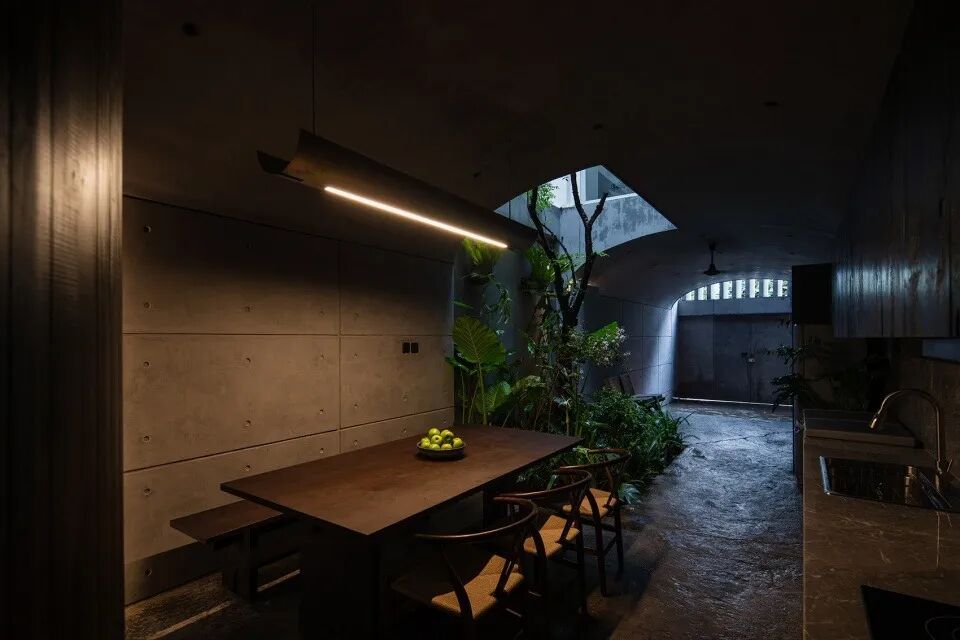

  • 从中庭空间可以看出，一层墙体和天花板采用的是混凝土材质与二三层的白色抹灰进行区分。在区分空间的层级的同时降低空间的压抑感。

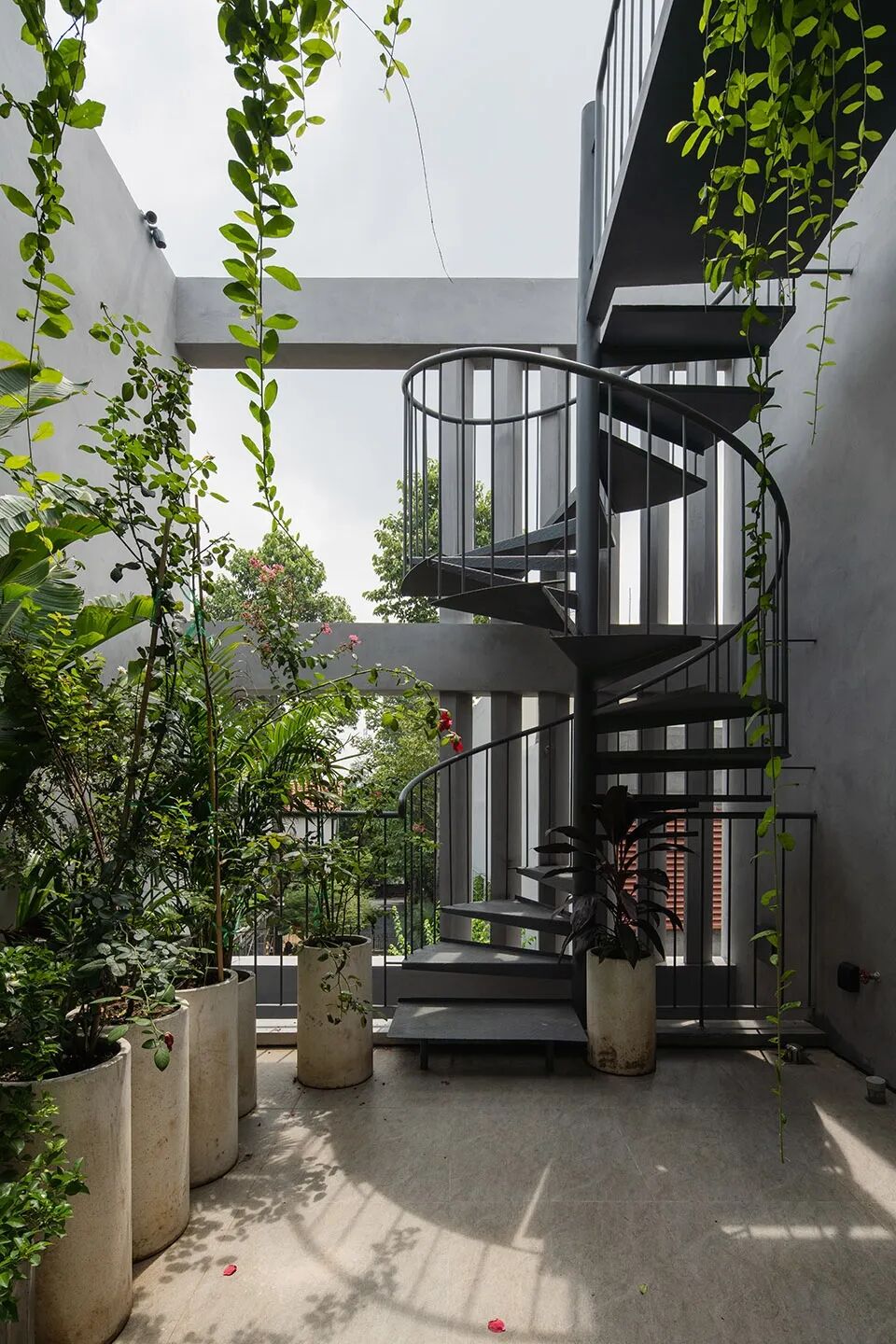

两侧交通空间都种植绿植，回应当地气候，改善室内环境。

二层

三层

详细的案例分析请关注后期案例抄绘网课
