CAD施工图是通过AutoCAD等设计软件将工程项目的总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等制作的图样。CAD施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件，在施工之前需要对施工图纸进行仔细的审查才能进入施工阶段，目的是保障施工的顺利进行，并且可以避免因图纸有误对完成施工后的使用阶段产生的影响。
建筑住宅平面图作为建筑设计、施工图纸中的重要组成部分，它反映建筑物的功能需要、平面布局及其平面的构成关系，是决定建筑立面及内部结构的关键环节。其主要反映建筑的平面形状、大小、内部布局、地面、门窗的具体位置和占地面积等情况。所以，建筑住宅平面图是新建建筑物的施工及施工现场布置的重要依据，也是设计及规划给排水、强弱电、暖通设备等专业工程平面图和绘制管线综合图的依据。今天的AI论技，就来和大家聊聊建筑专业住宅平面图如何通过AI技术进行精准识别？
CAD施工图中的建筑专业住宅平面图是将新建建筑物或构筑物的墙、门窗、楼梯、地面及内部功能布局等建筑情况，以水平投影方法和相应的图例所组成的图纸。具体来说，是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋后，移去上面的部分，对剩下部分向H面做正投影，所得的水平剖面图。
第一步：CAD图纸解析

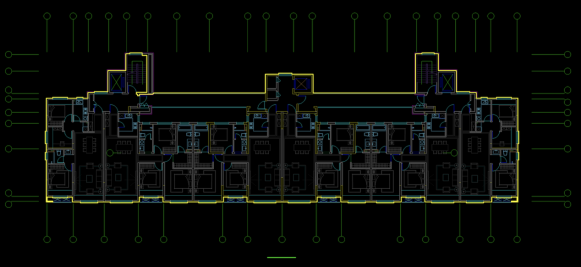

首先需要对CAD图纸进行解析。
第二步：图元合并

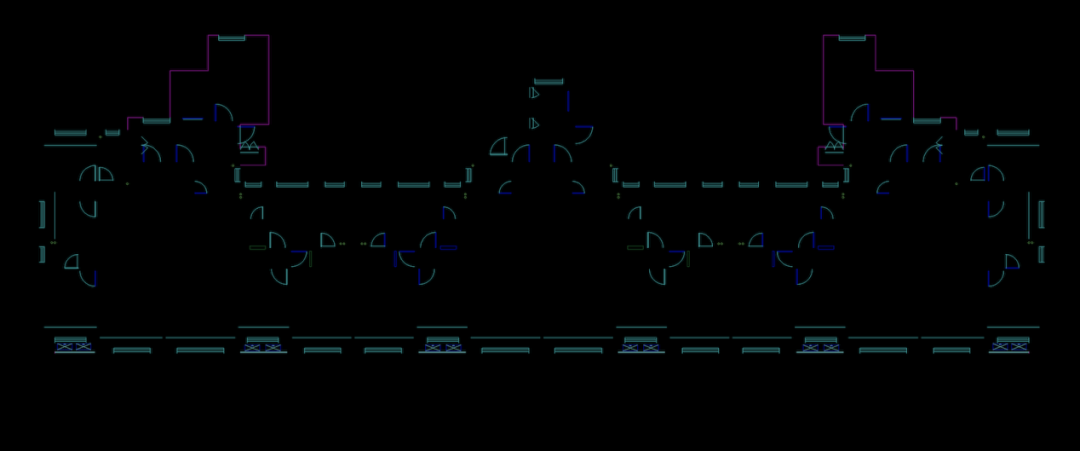

然后对门窗图层图元进行合并，得到门窗构件。
第三步：截取小图

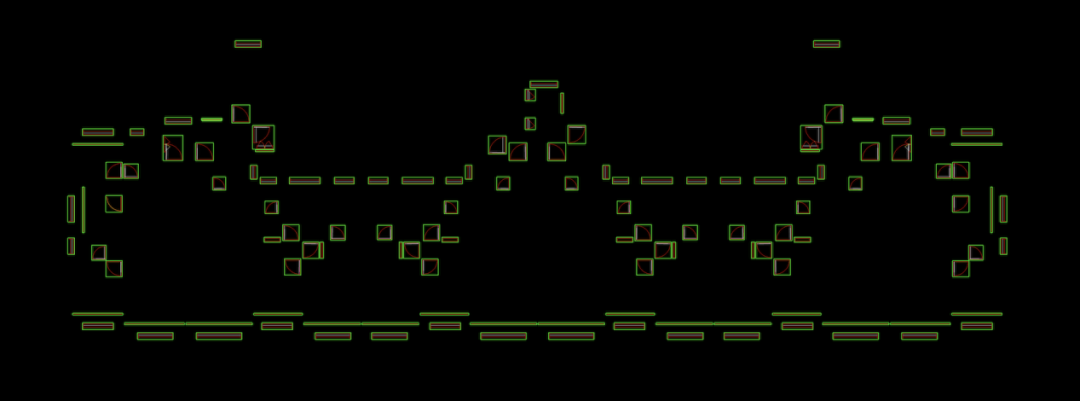

之后从图纸打印的底图上抠出所有门窗小图，用于接下来的图像分类模型的训练。
第四步：分类识别
将得到的门窗构件小图送入深度卷积神经网络进行分类，得到门窗构件的准确类别。

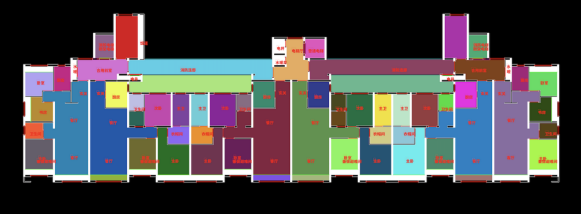

第五步：进行空间分割
第六步：图像处理

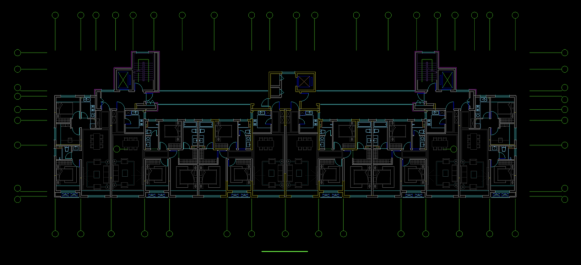

通过图像处理去掉轮廓空间内的毛边和墙体空间，最终获得楼栋轮廓。
第七步：查看结果

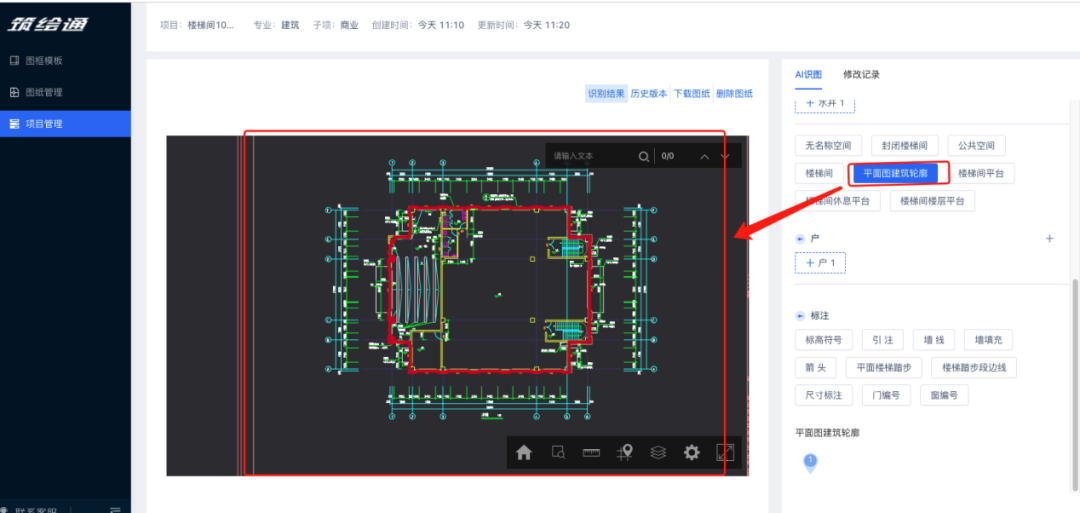

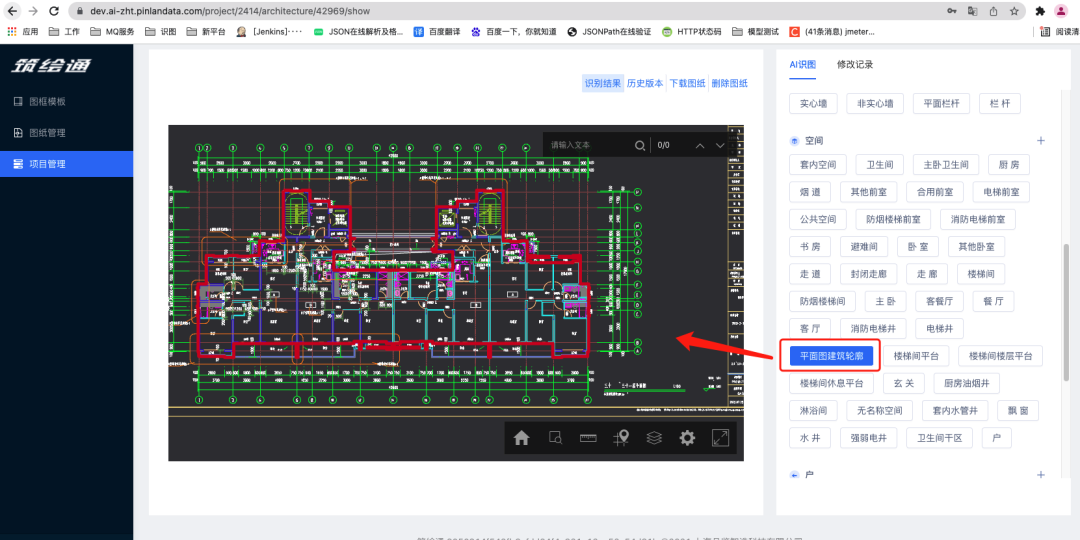

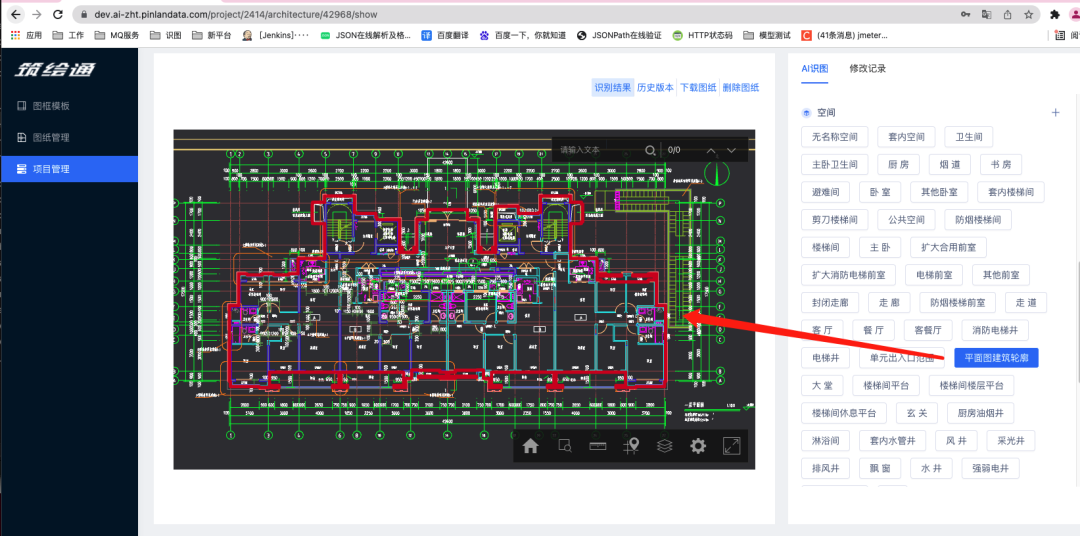

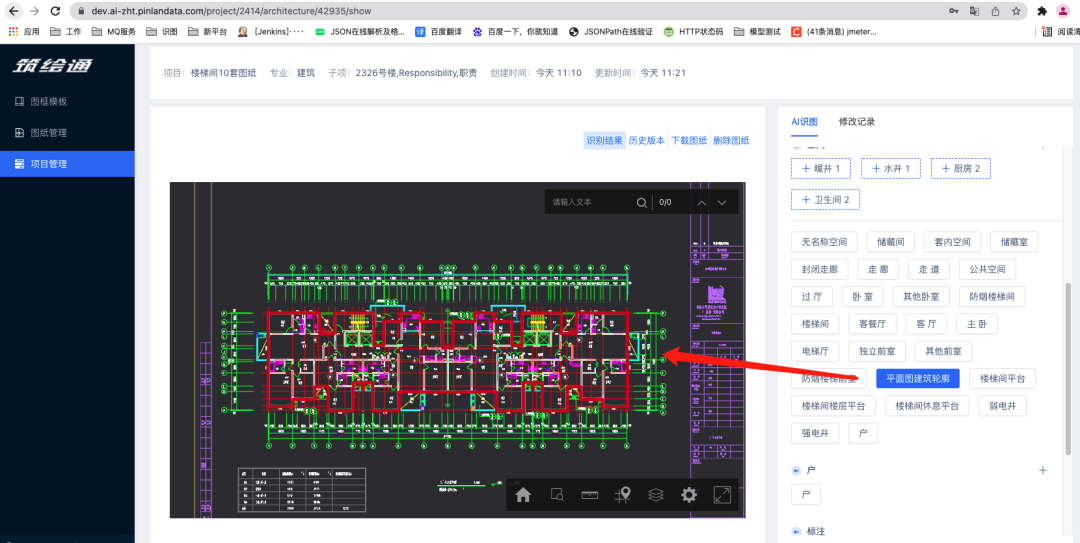

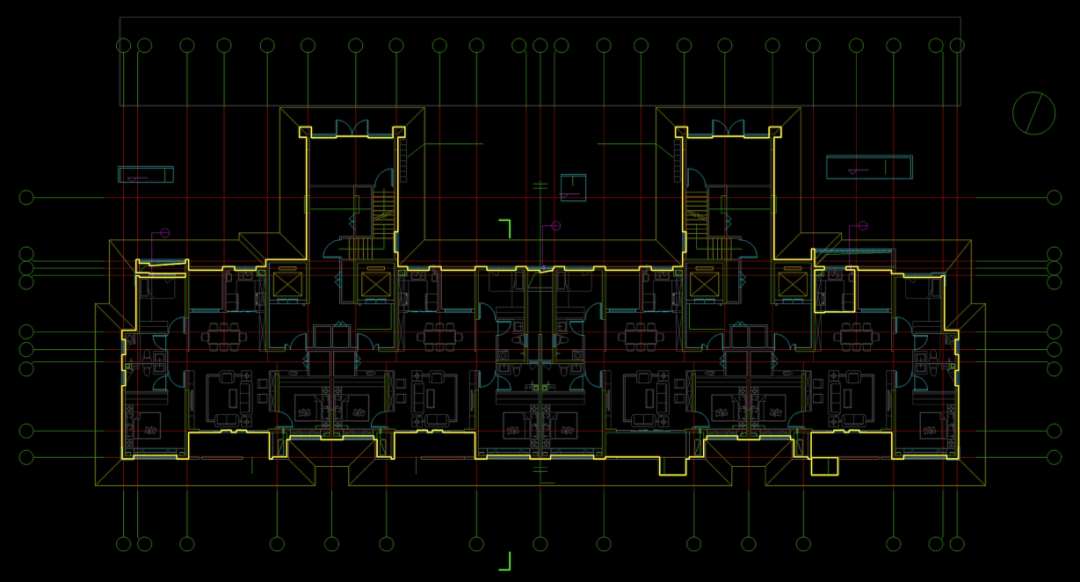

不同图纸上传后所得到的‘平面图建筑轮廓’。
AI论技系列全新来袭
干货预警，敬请期待
AlphaDraw筑绘通将逐步上线施工图领域各专业的新模块：包含建筑、结构、暖通、电气、给排水、室内六大专业，47个一级系统，共计180个二级模块。同时，小览也会陆续更新新模块内容及操作教程，请大家持续关注，敬请期待！
