旋转楼梯作为功能性的使用，早期是为了节省建筑内部的使用空间，逐步演变成为了空间的一部分甚至是视觉焦点，给予空间超乎想象的视觉美感。
在现代住宅中，好的旋转楼梯的设计，可以视作空间中的雕塑艺术，层层叠加，错落有致，优雅柔美的形态仿佛具有生命力一般，在空间里翩然起舞，宛如建筑中灵动的音符为建筑增添独特的艺术细节。
今天我们将根据以下3点对旋转楼梯的设计和规范细节进行解析：
1、旋转楼梯造型案例
2、旋转楼梯相关规范要点
3、旋转楼梯节点细节做法

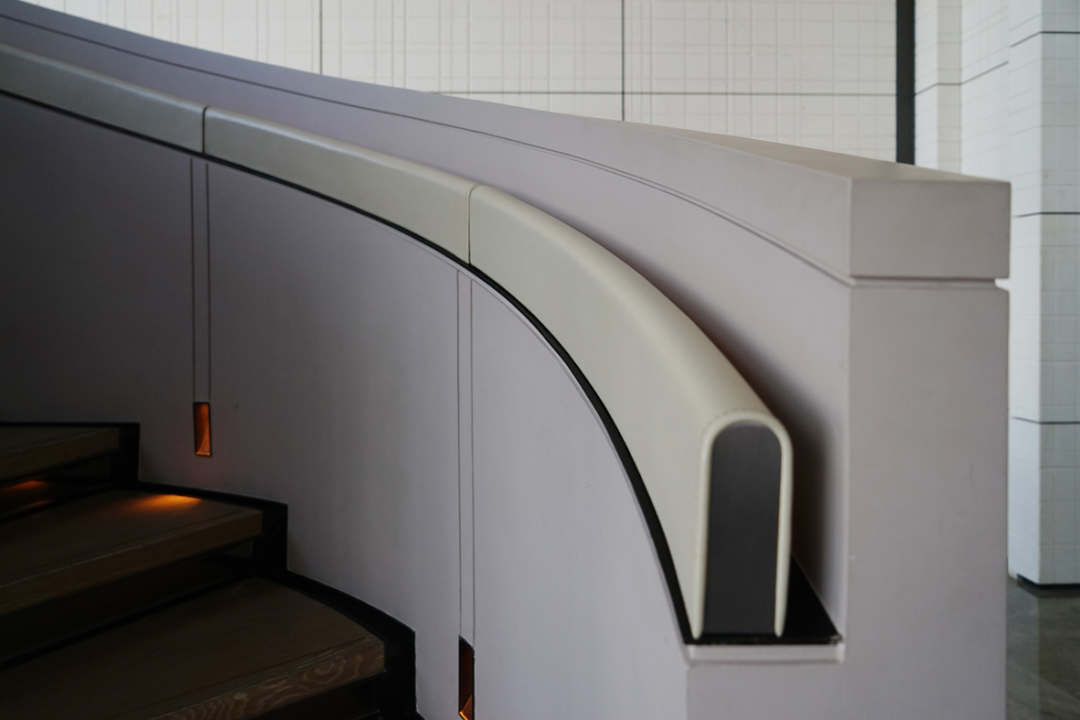

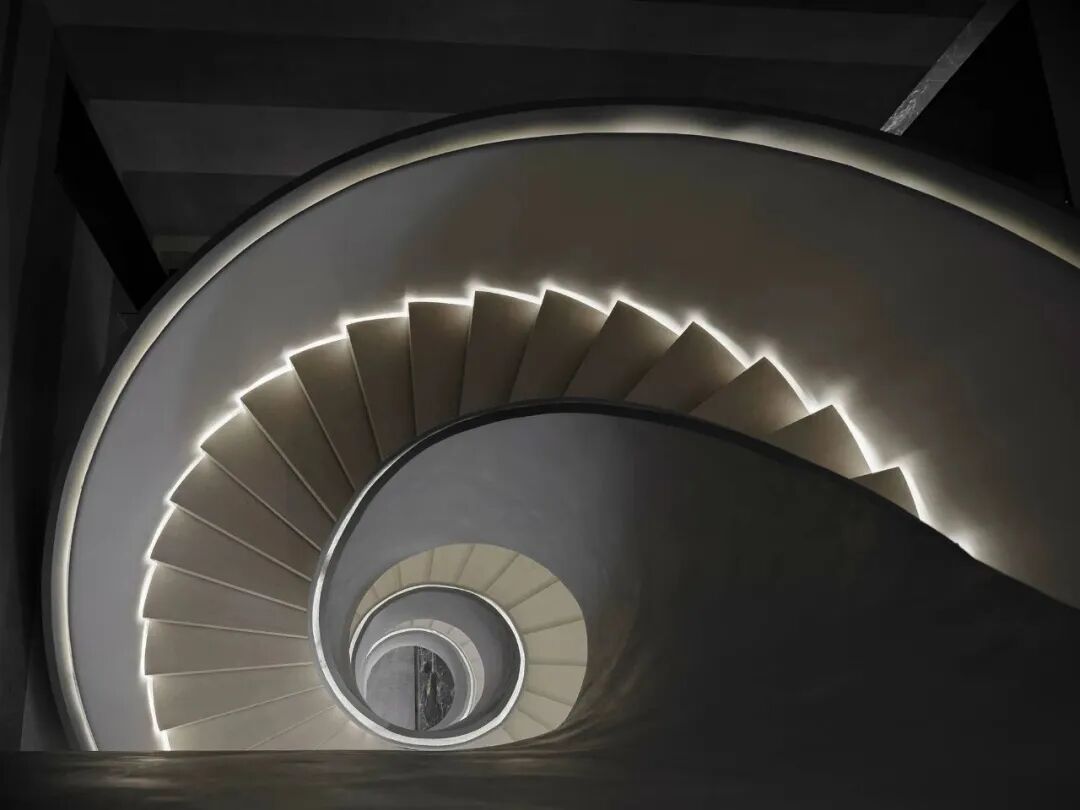

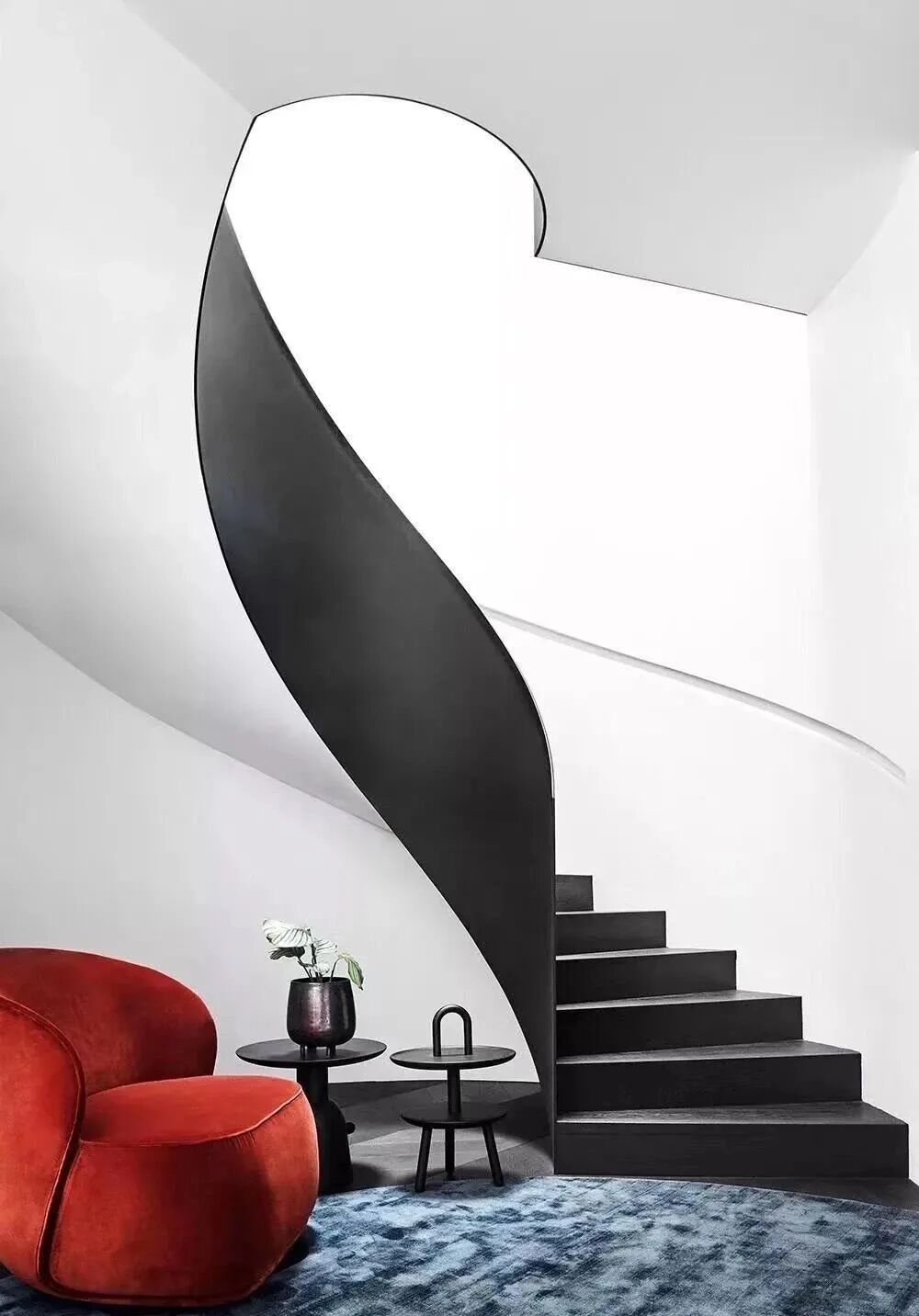

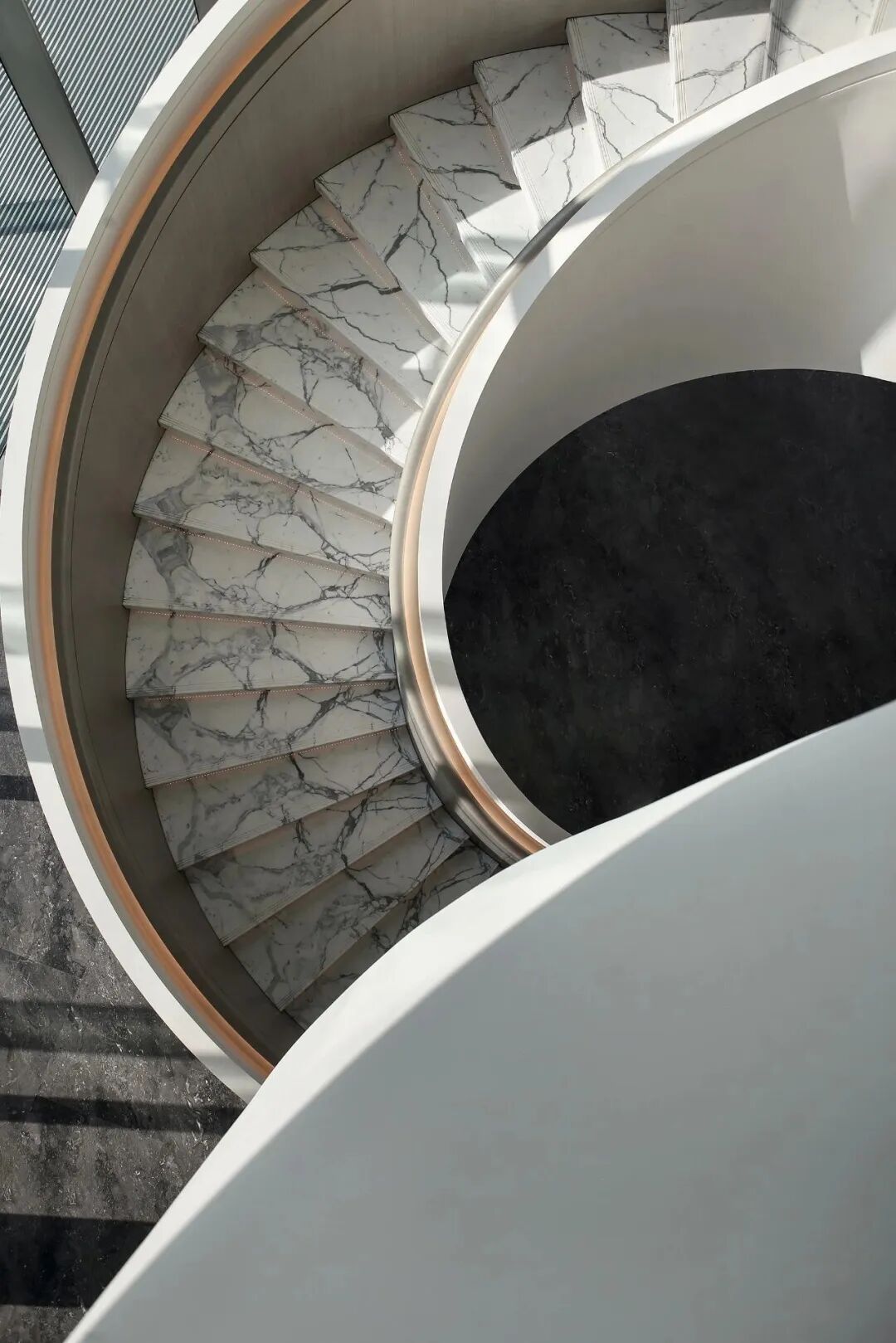

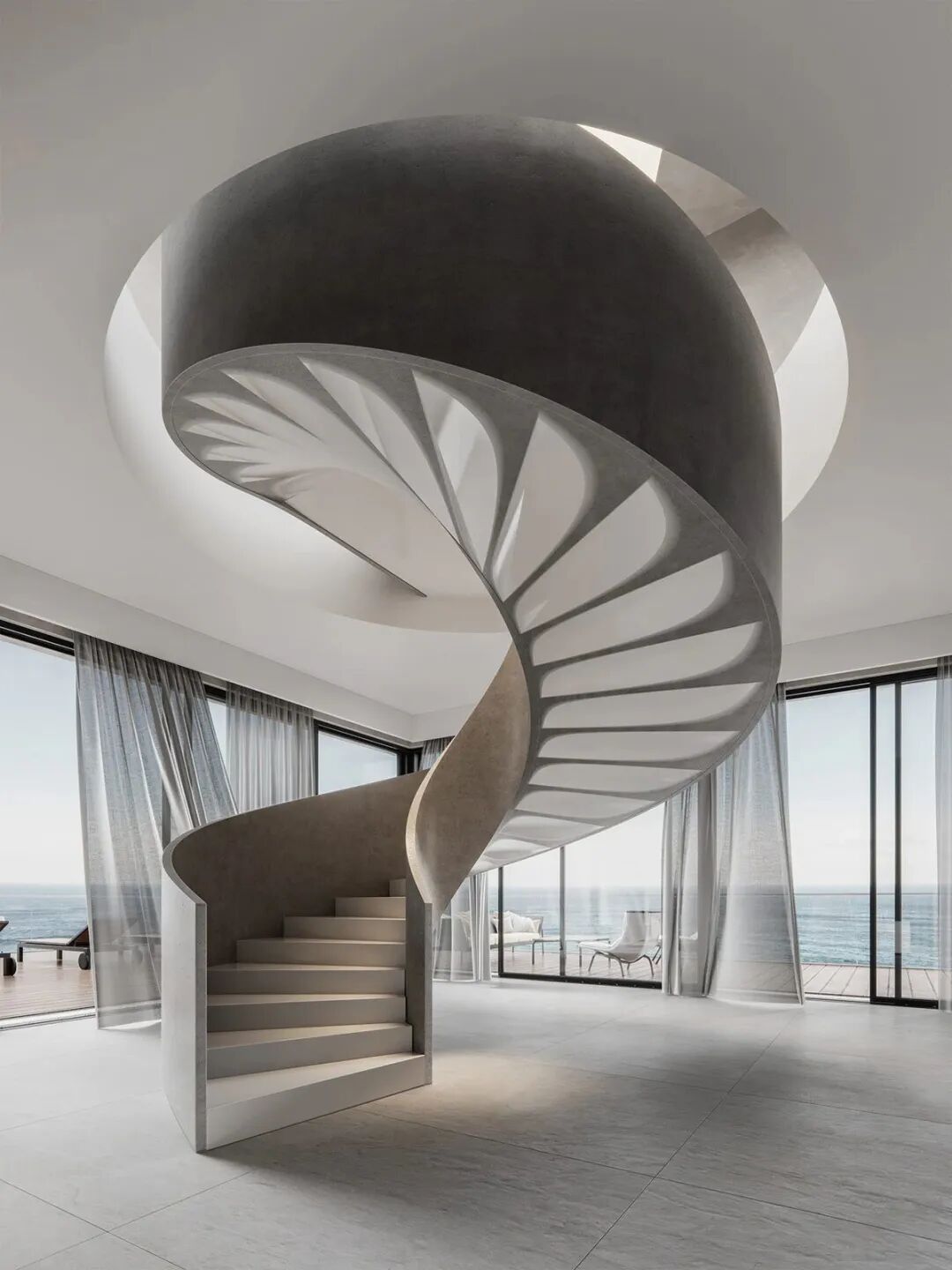

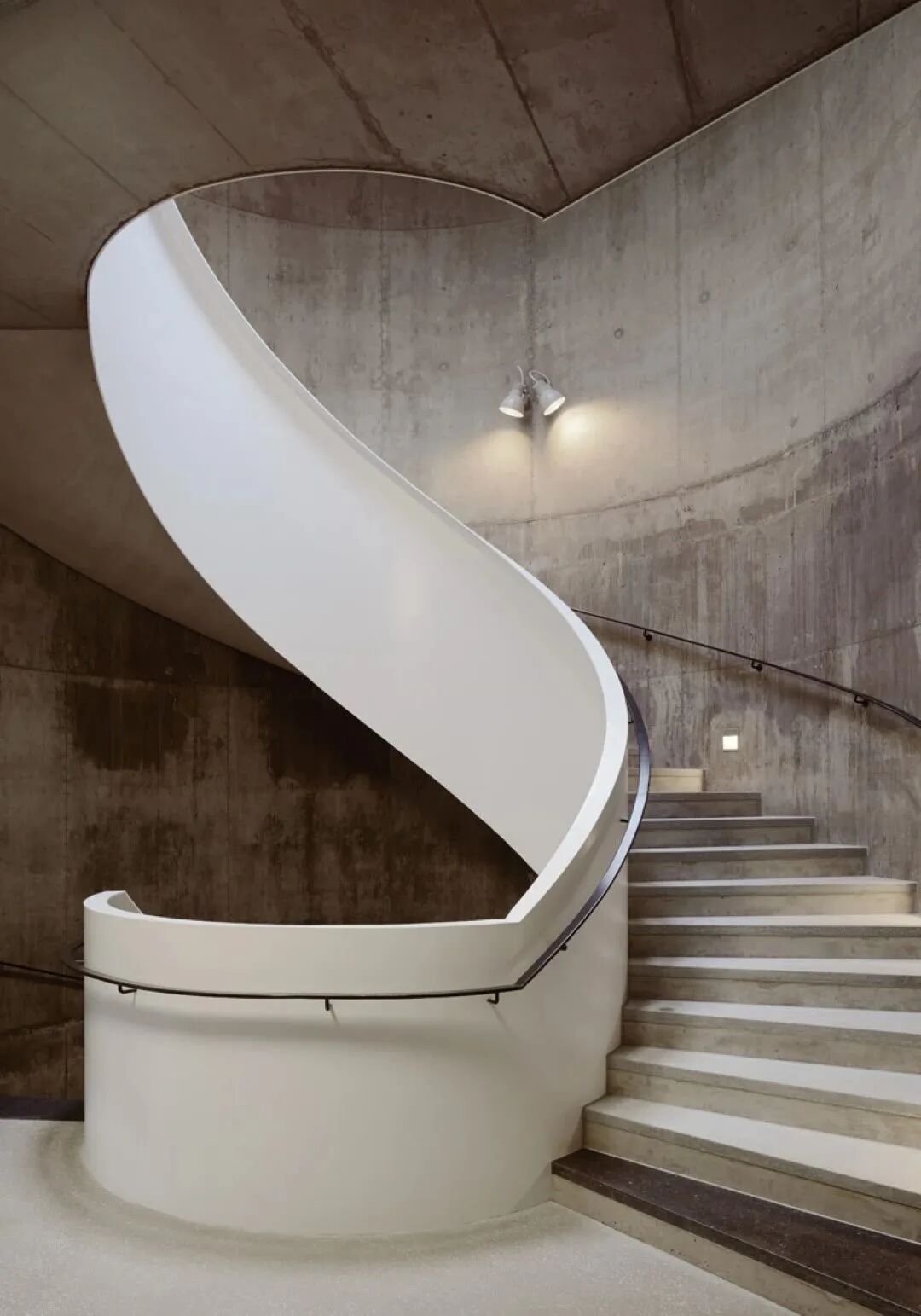

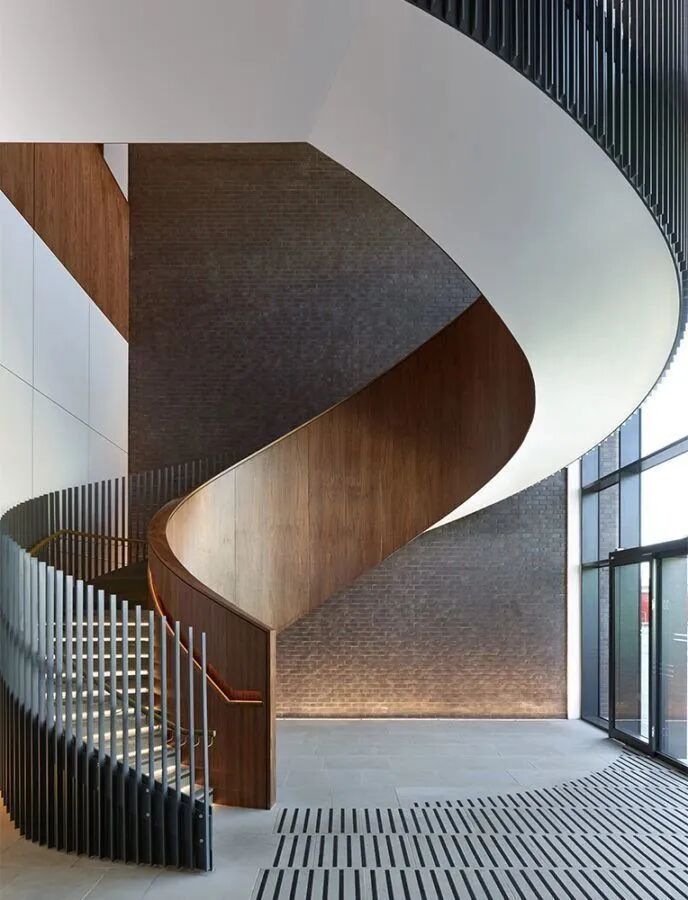

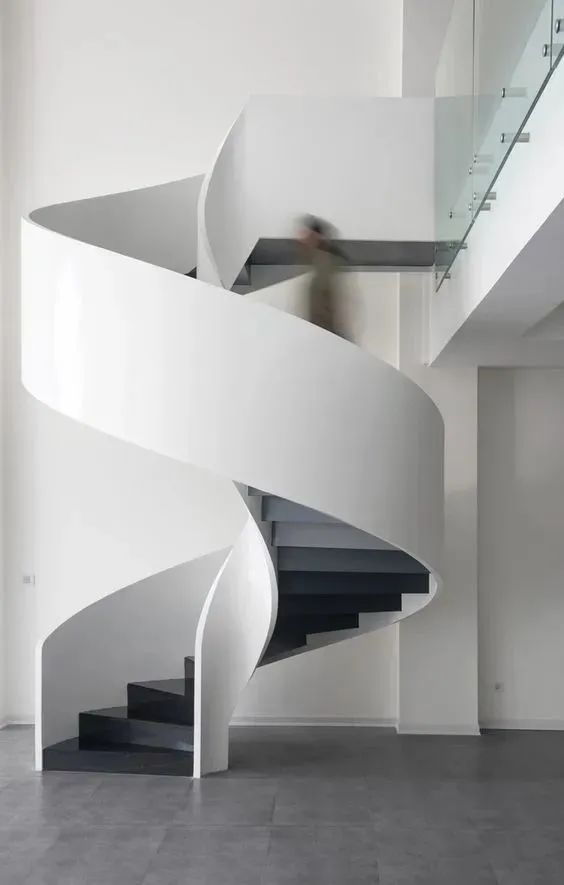

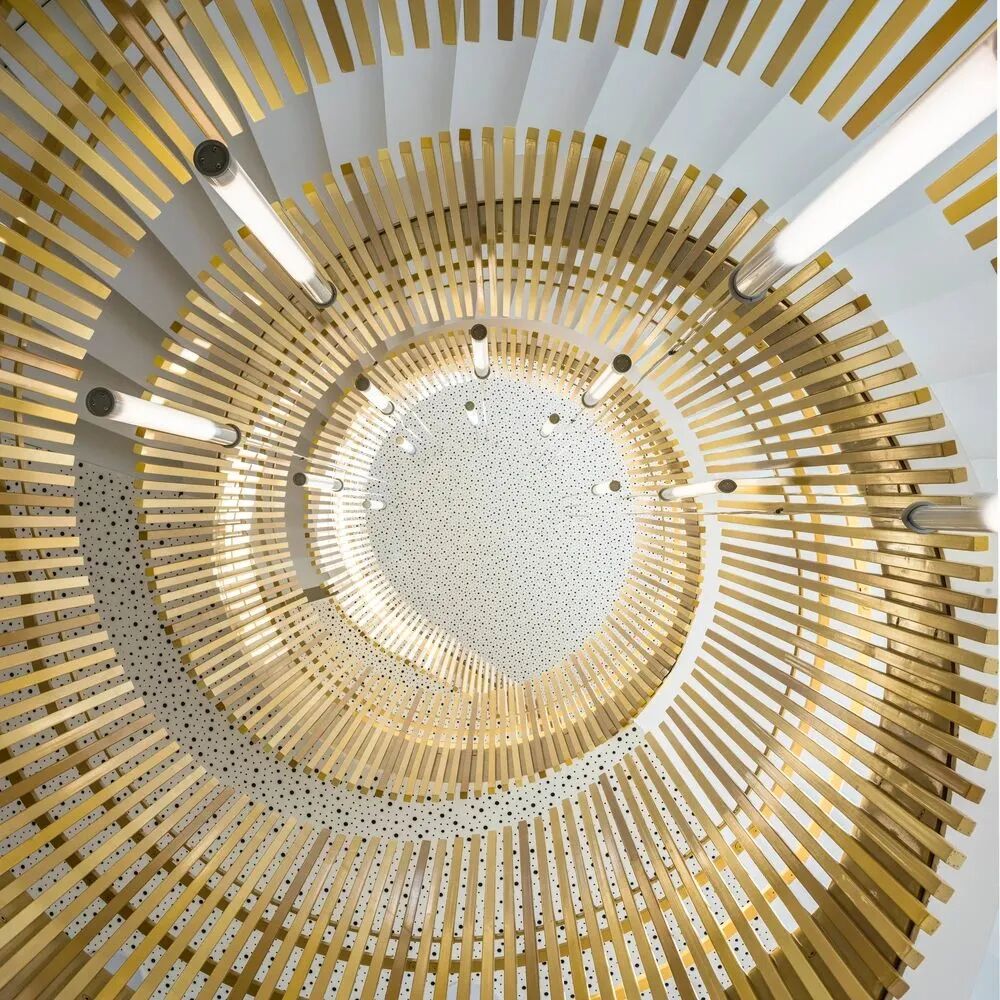

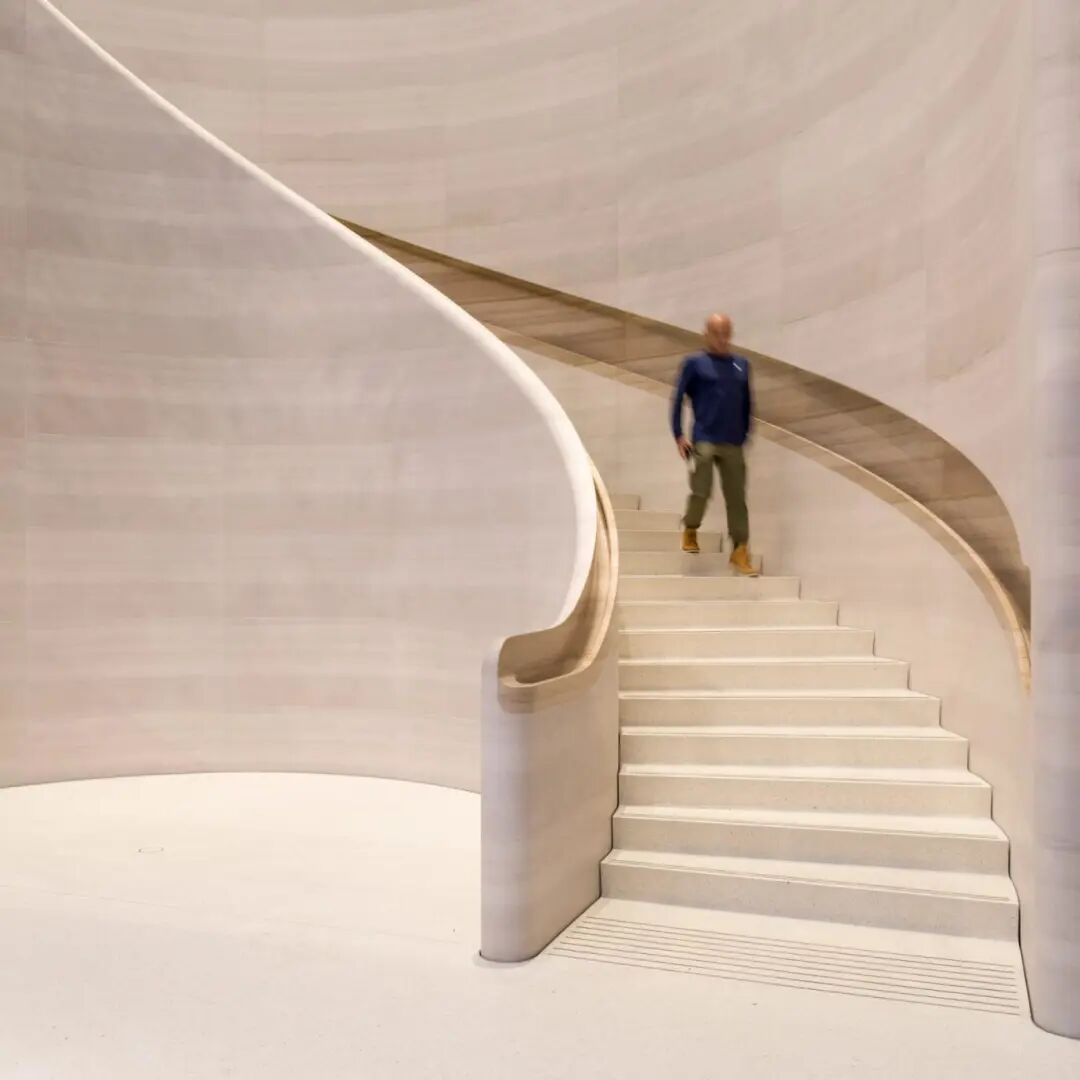

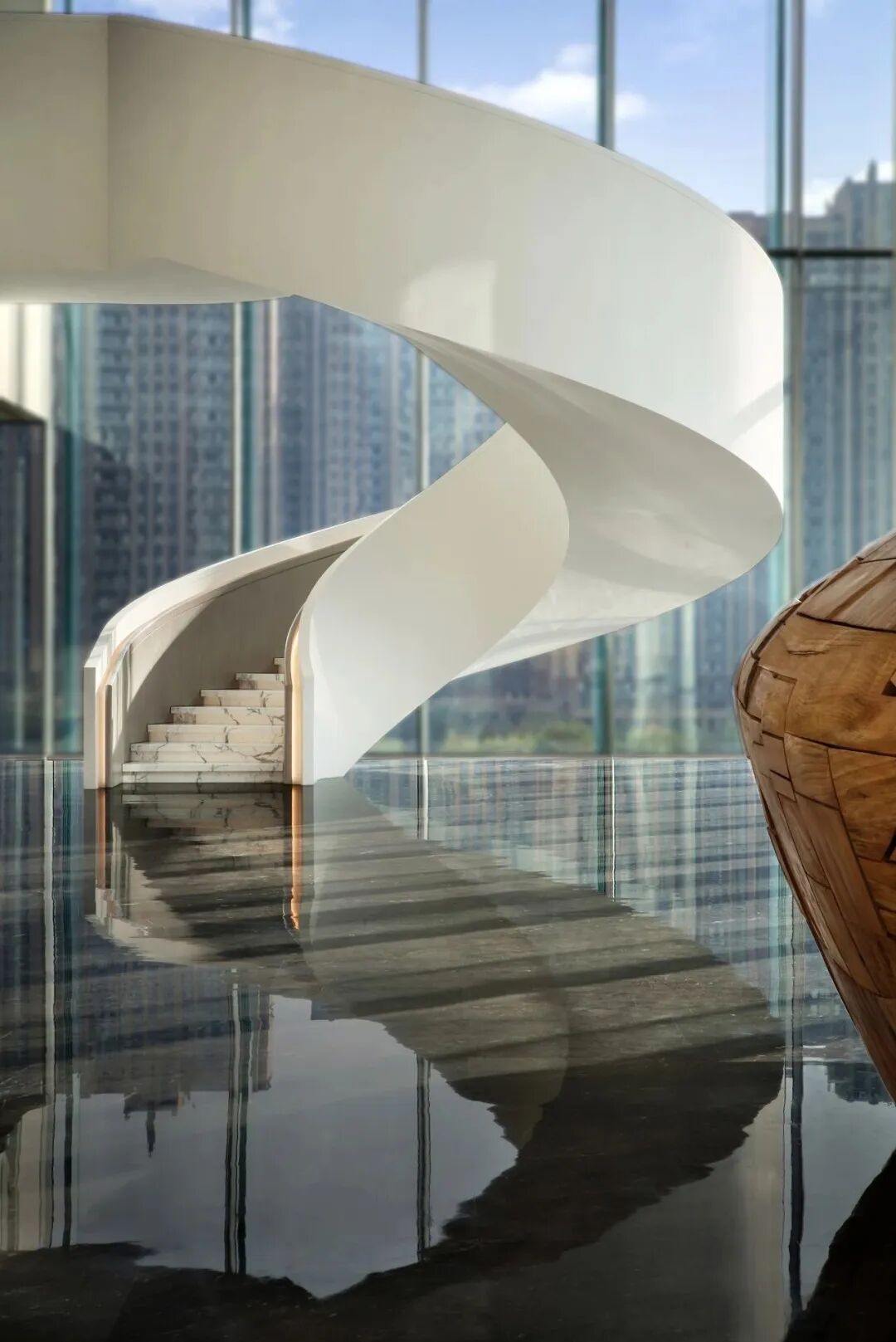

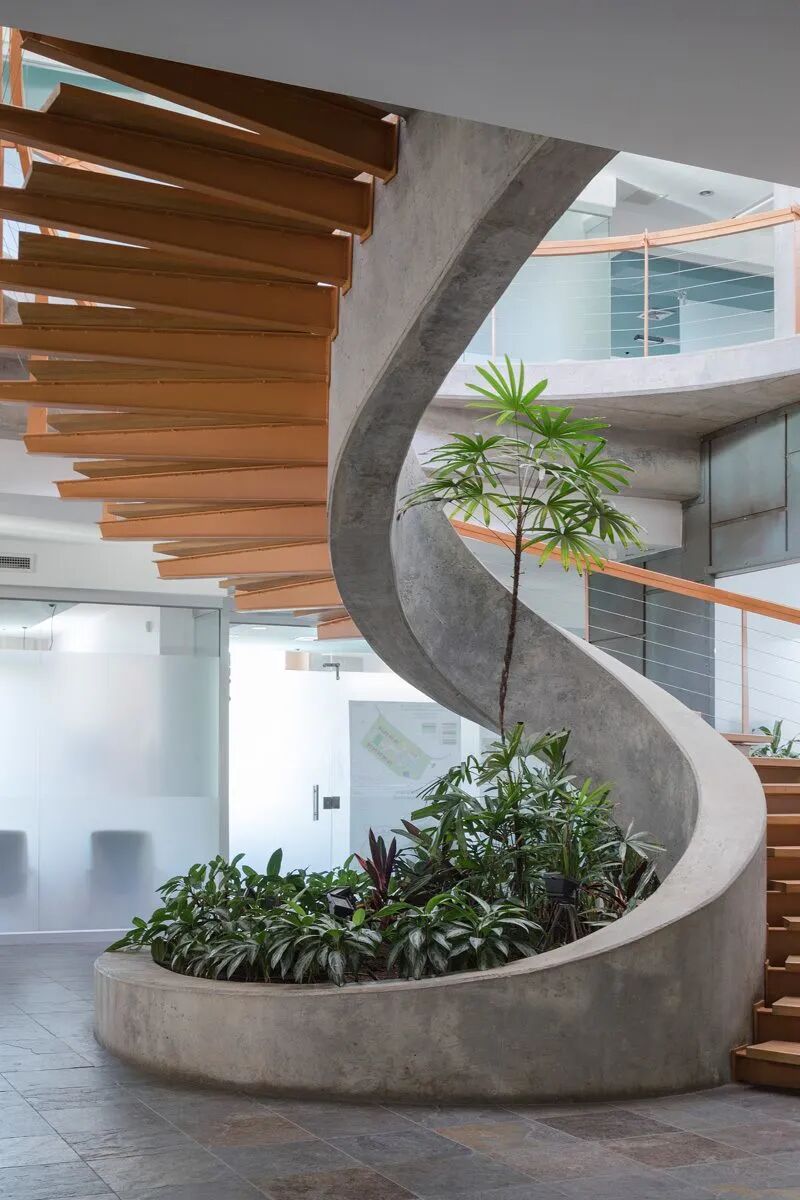

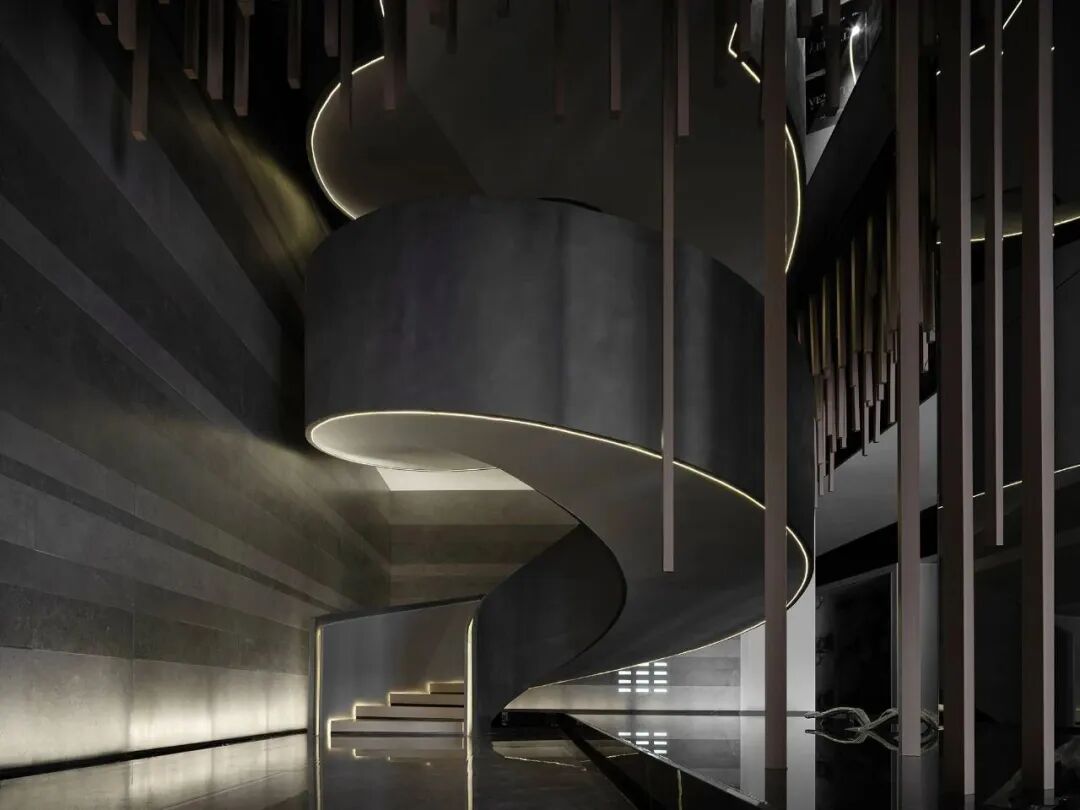

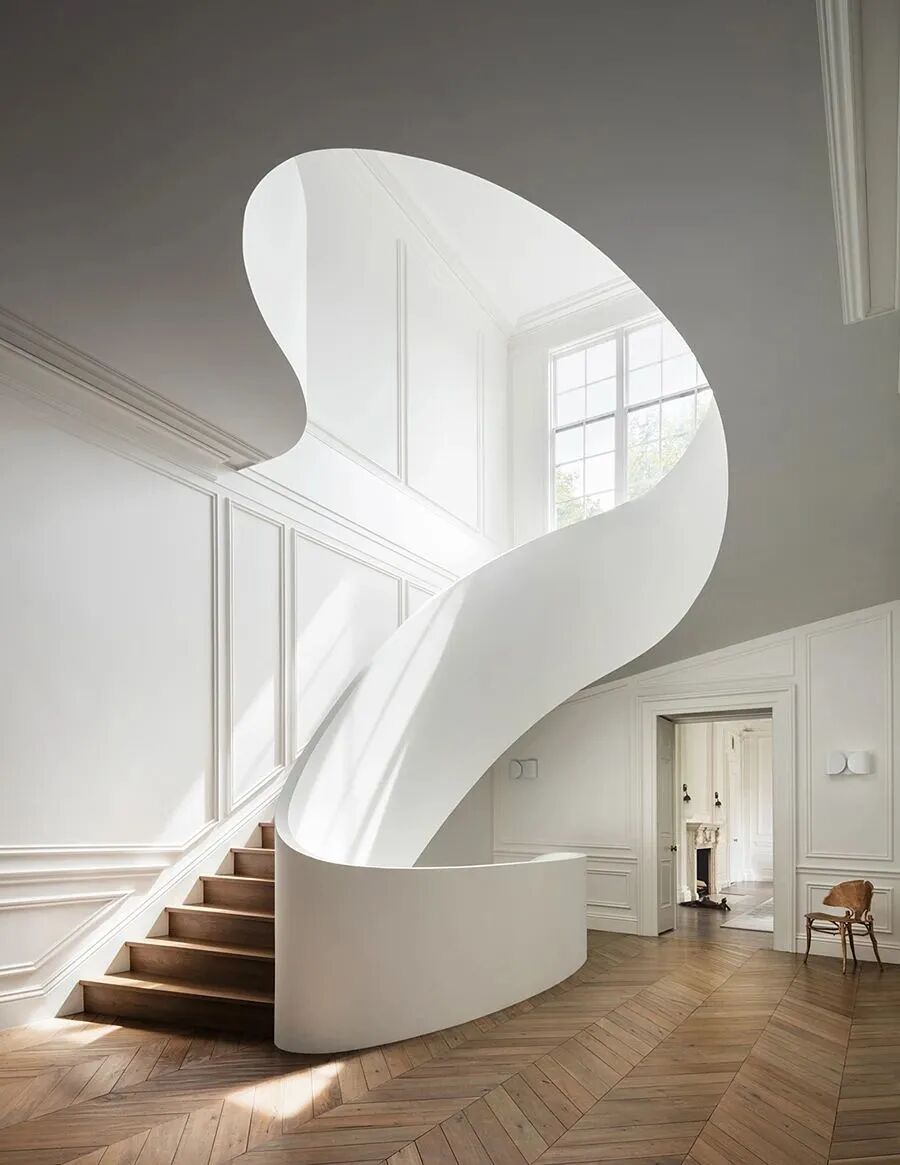

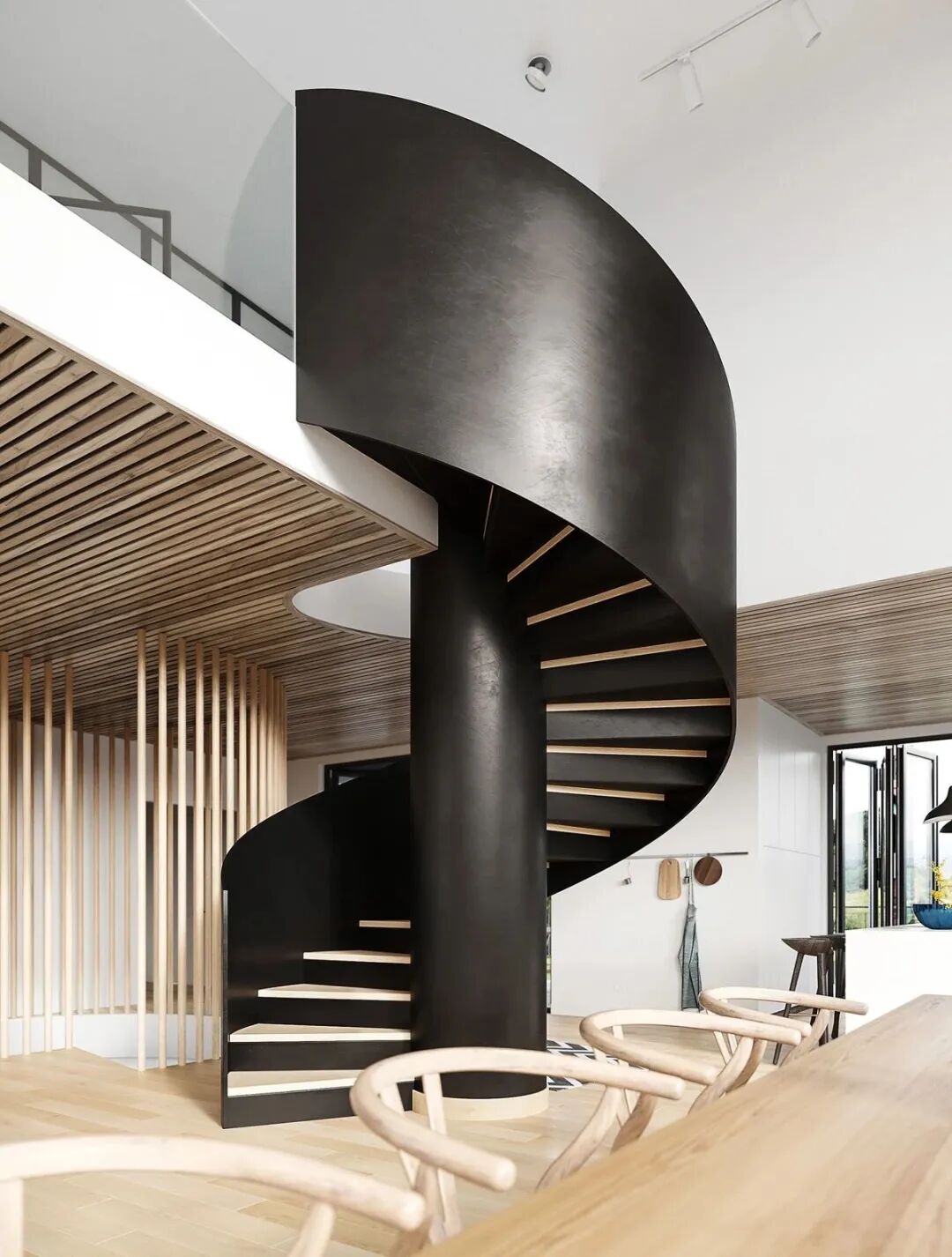

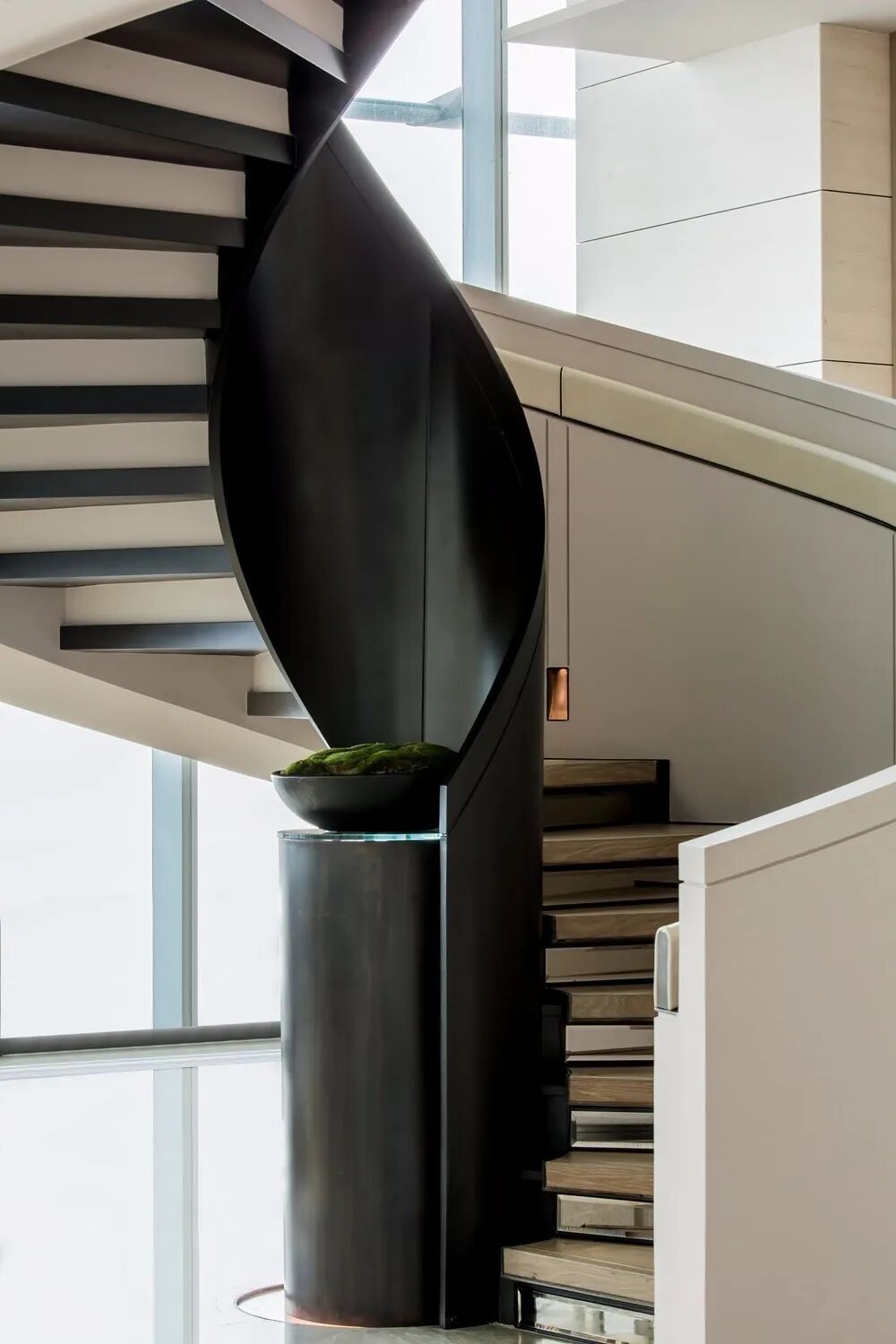

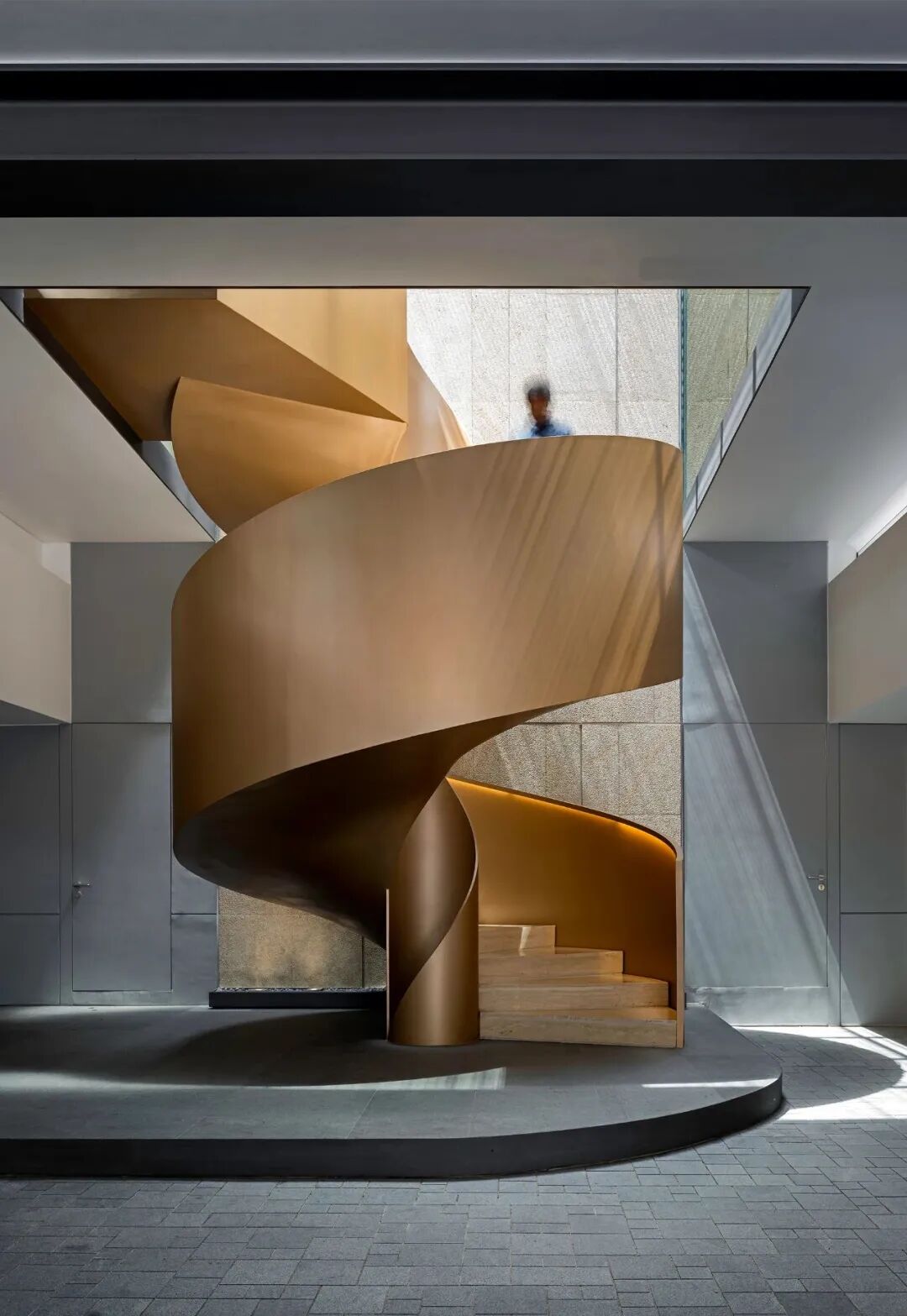

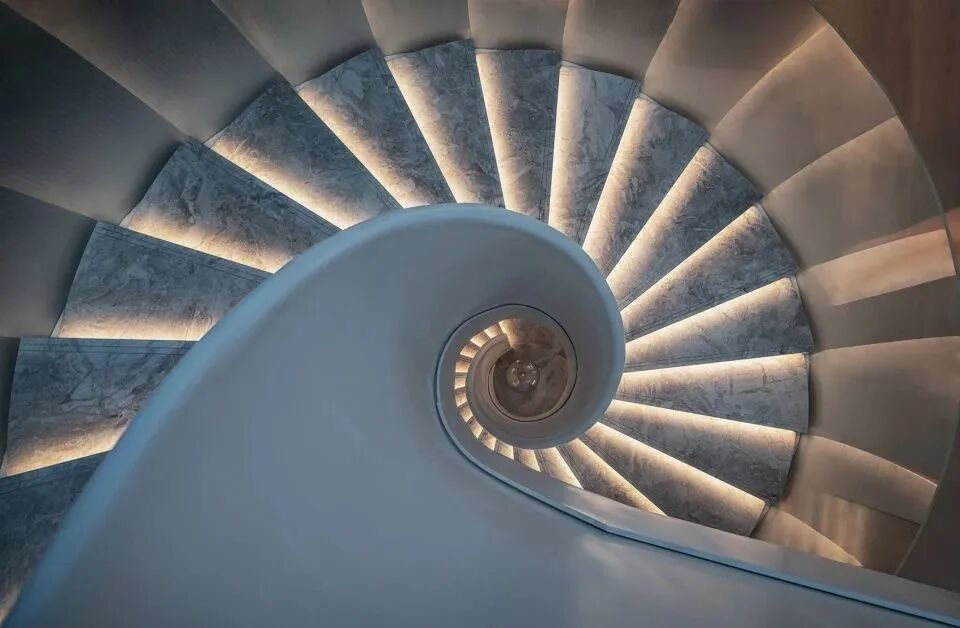

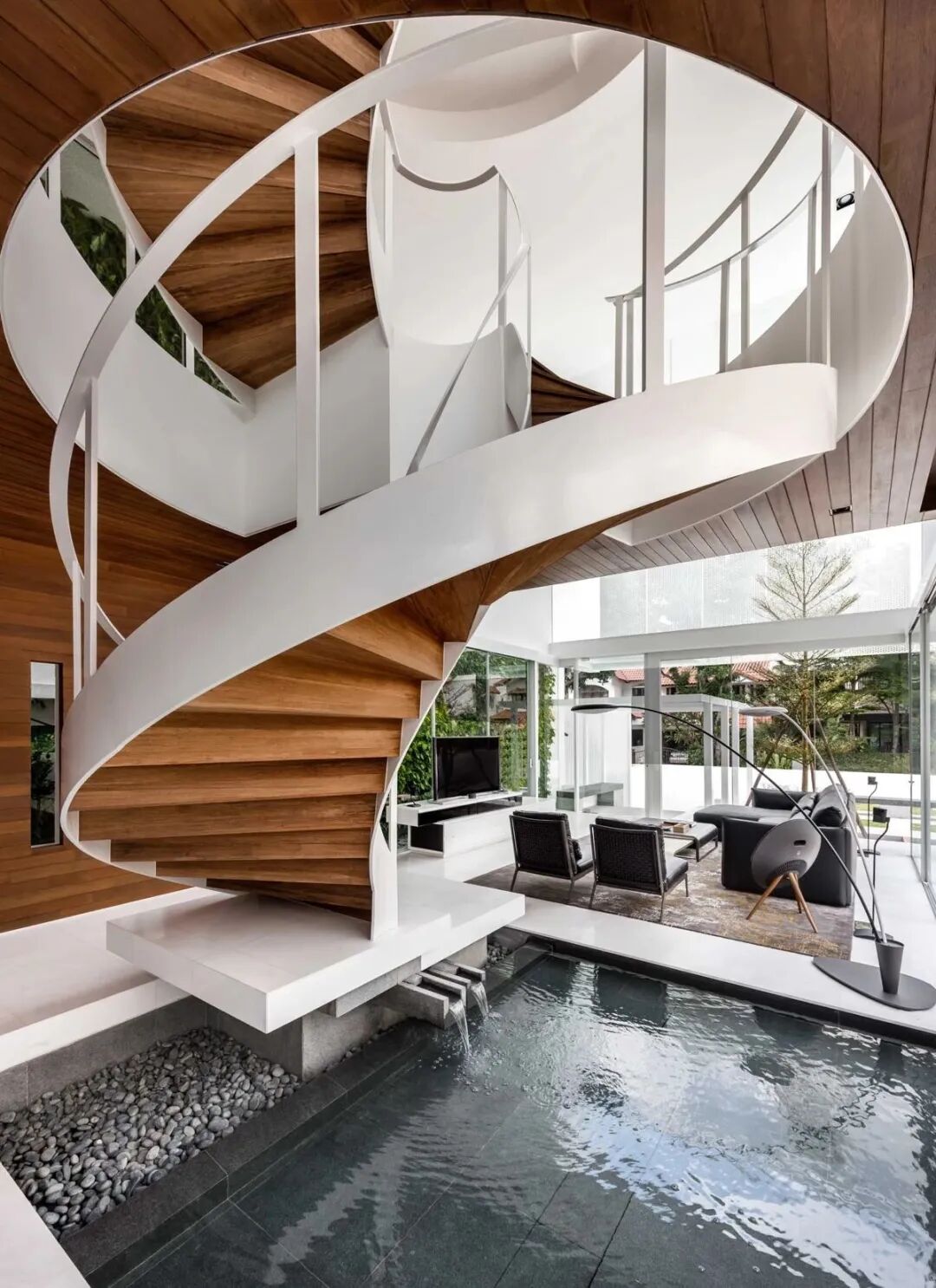

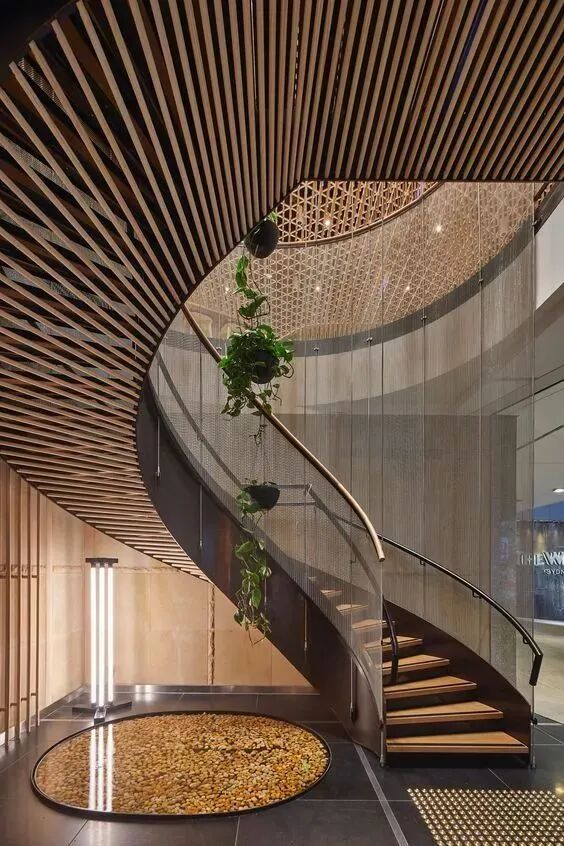

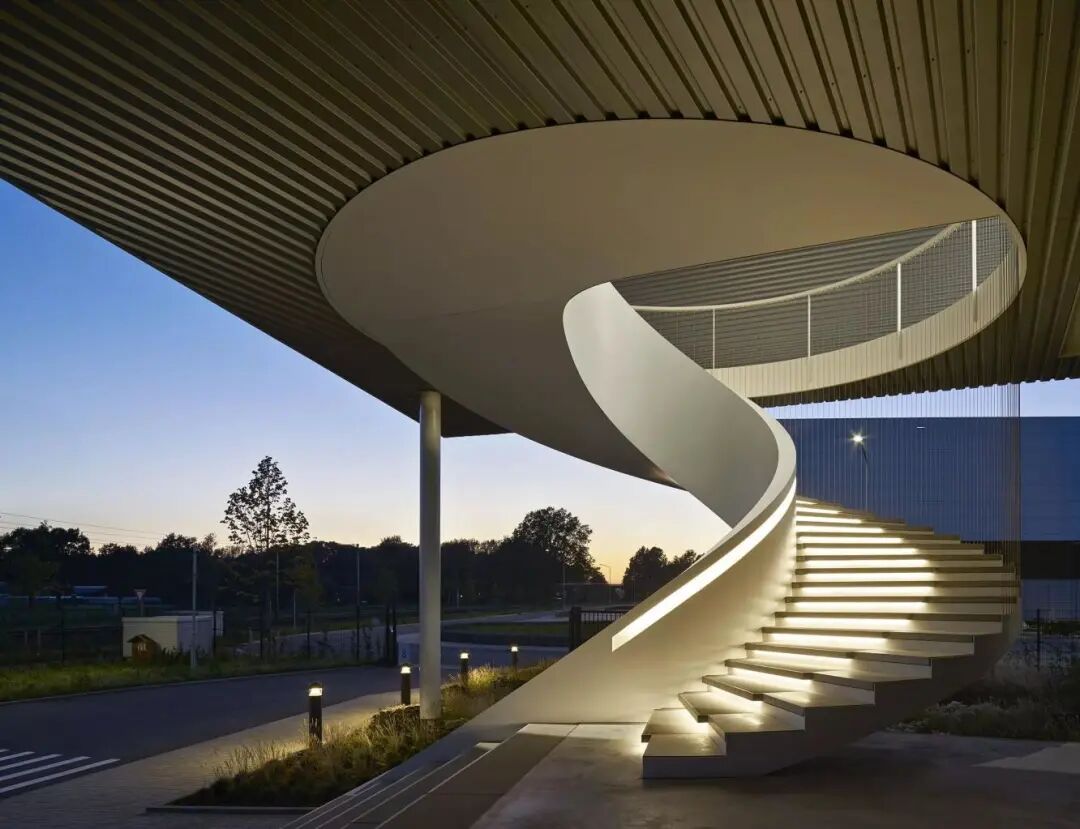

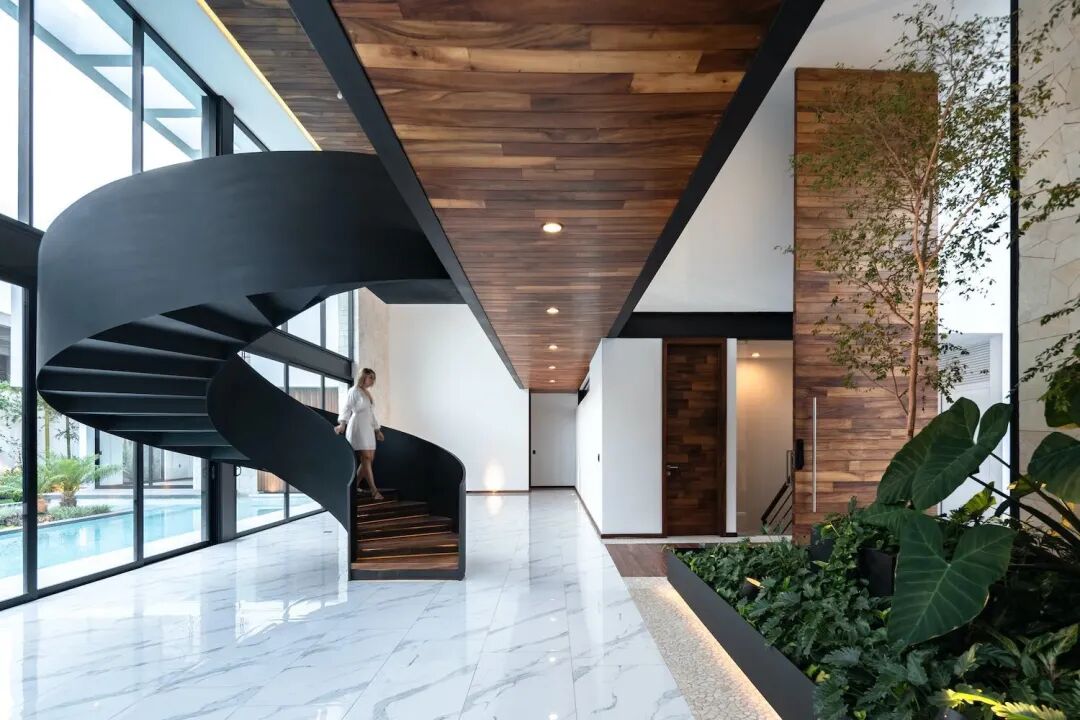

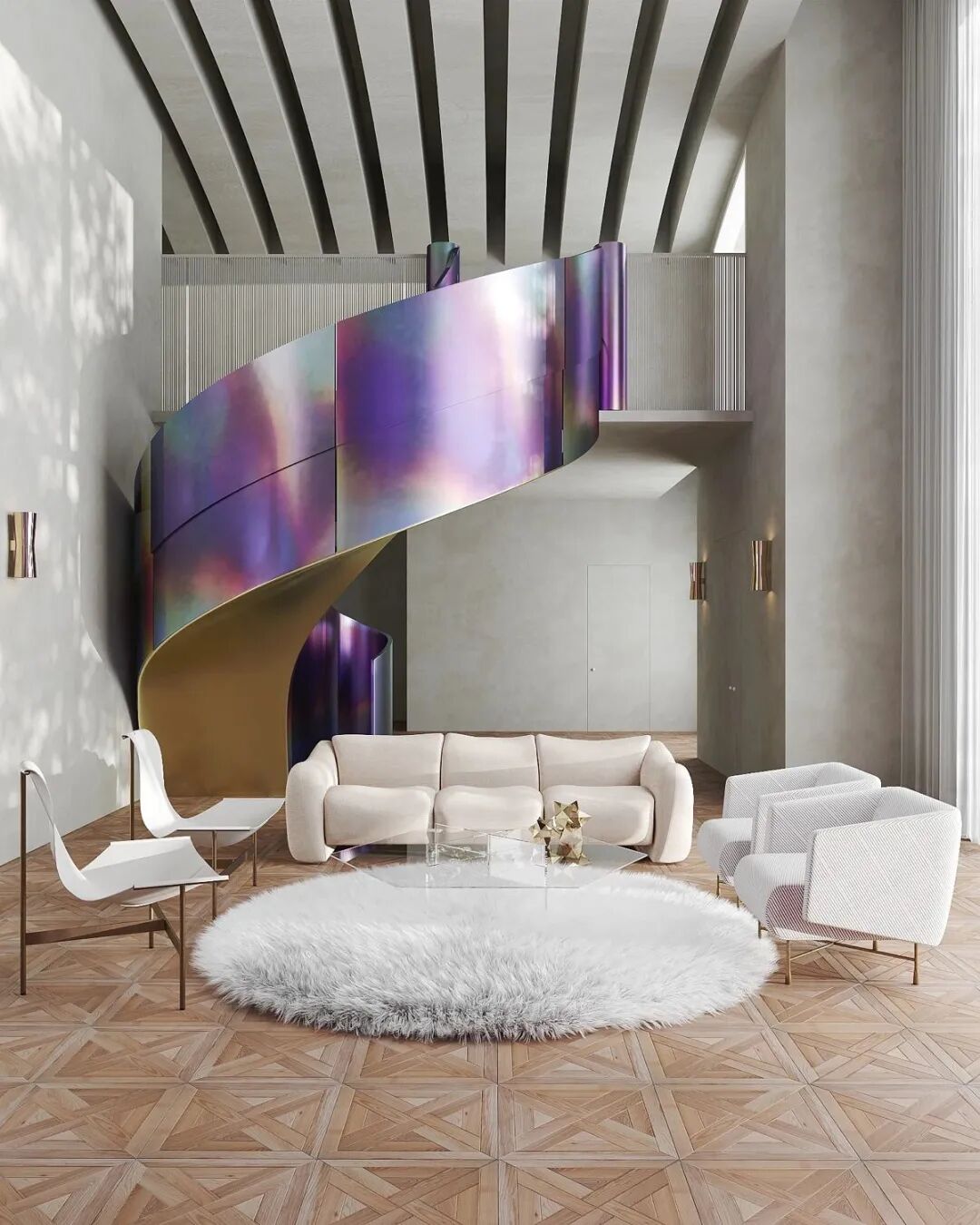

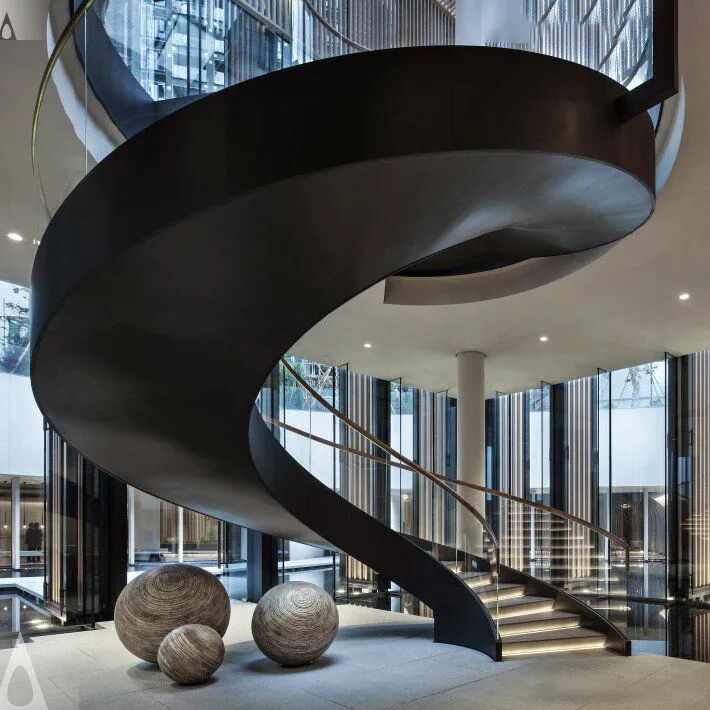

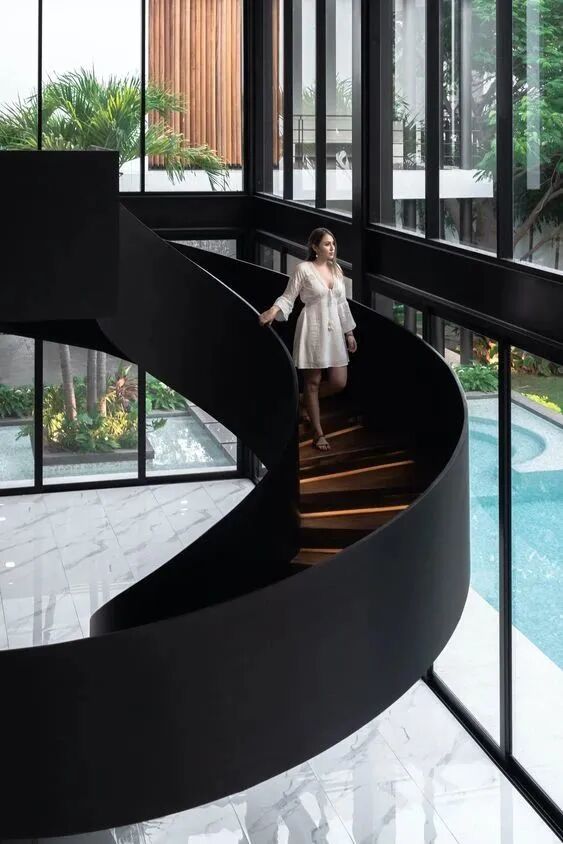

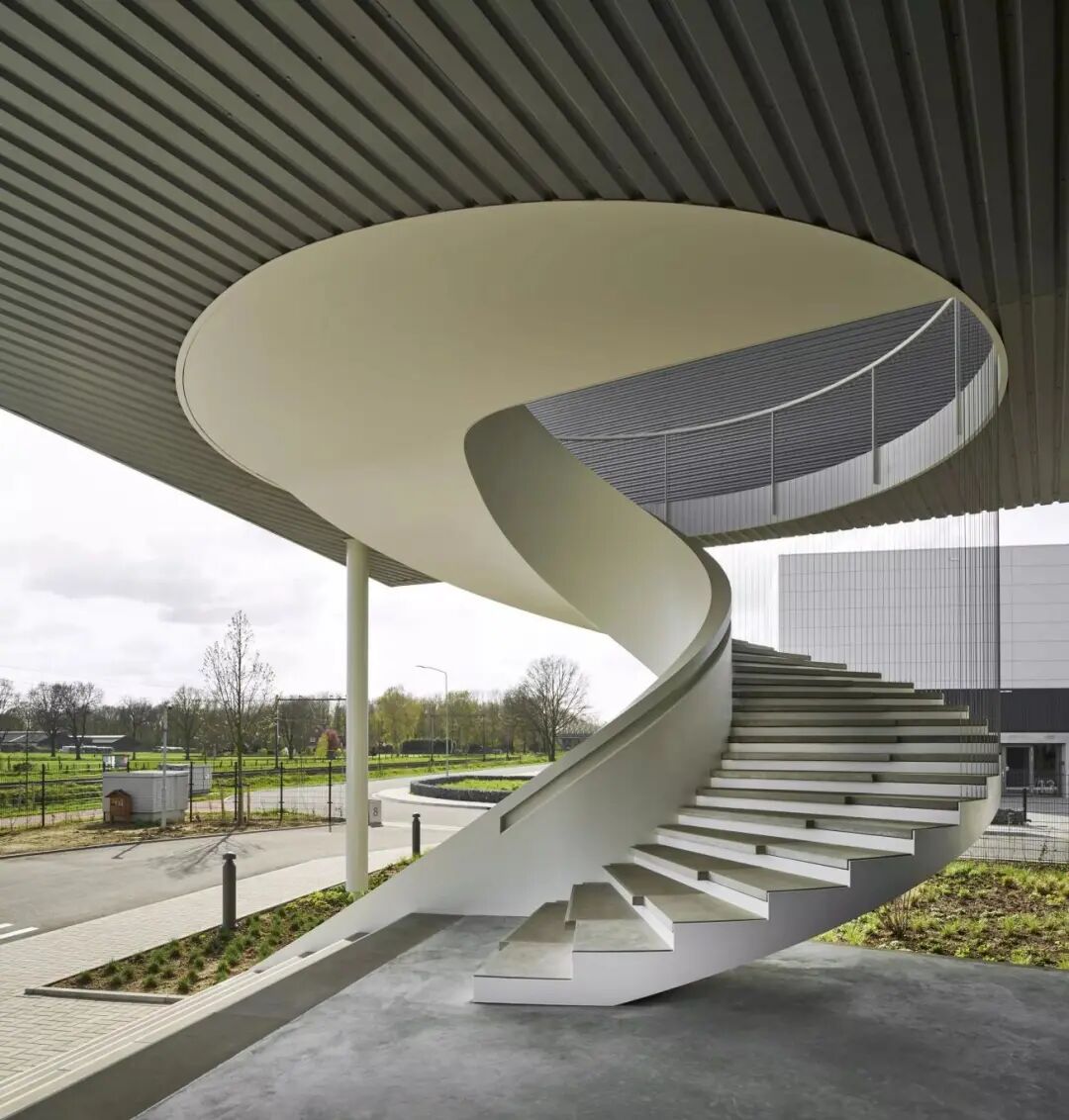

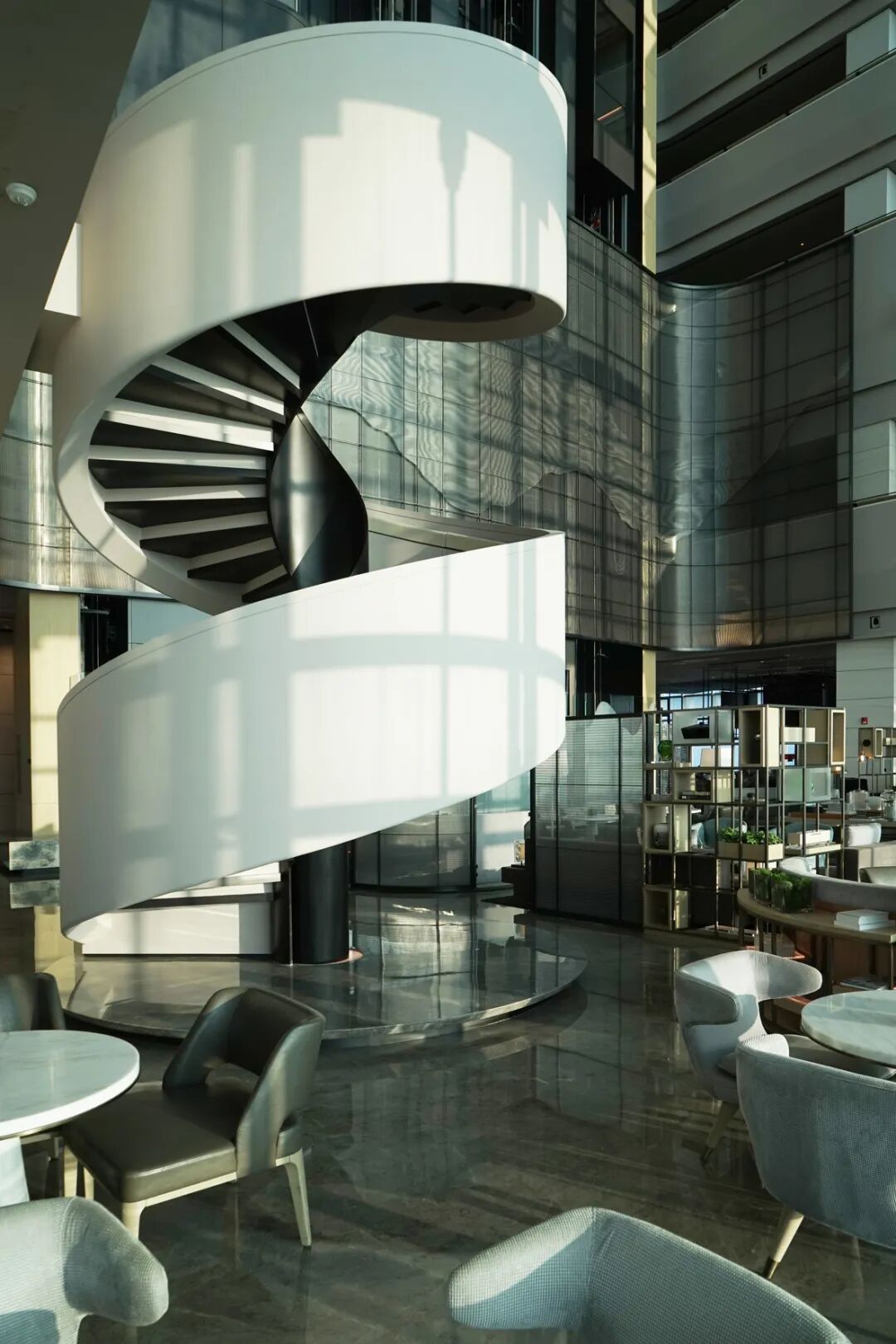

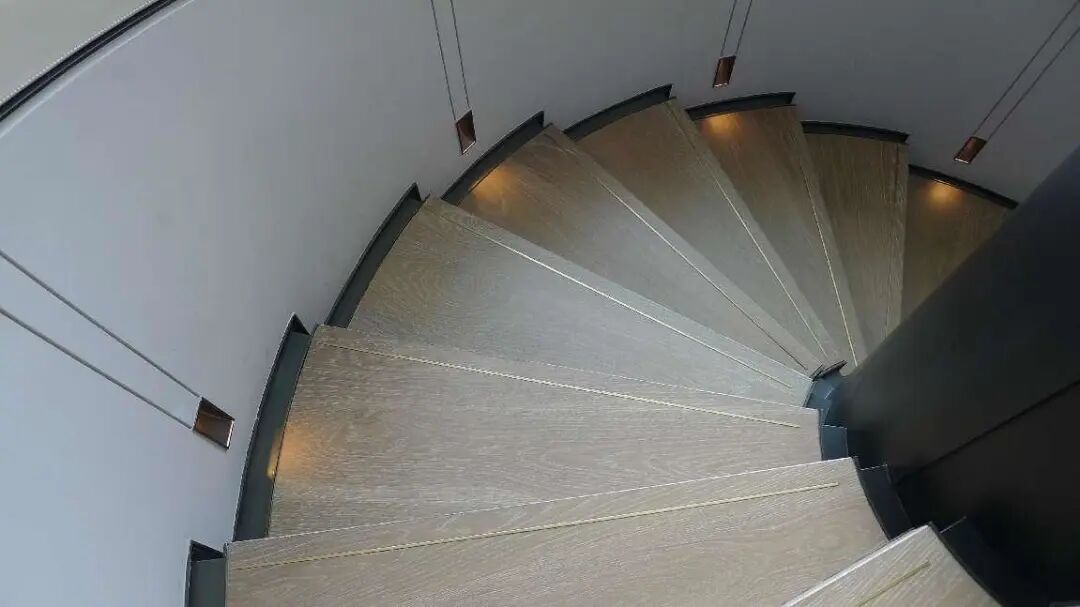

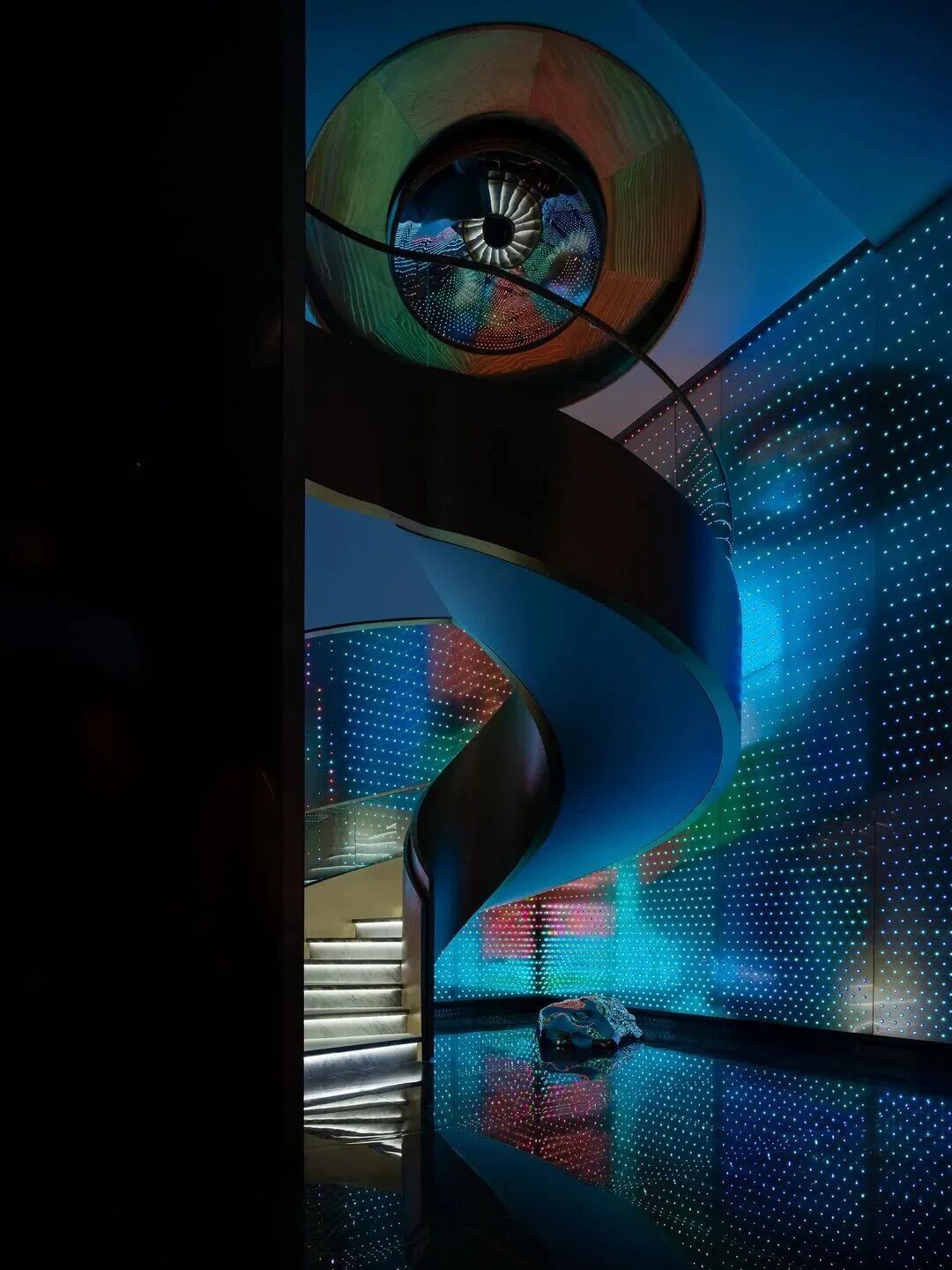

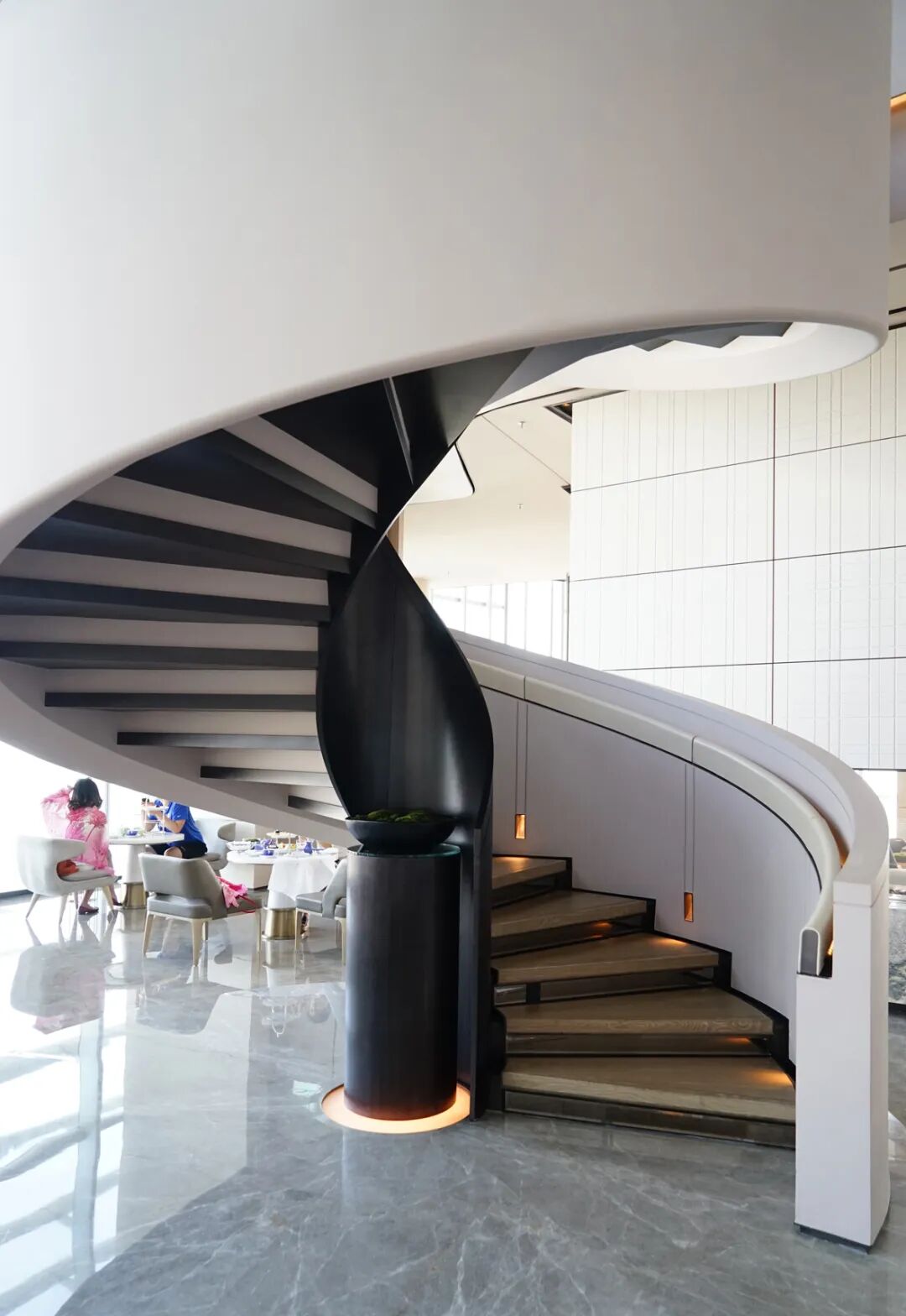

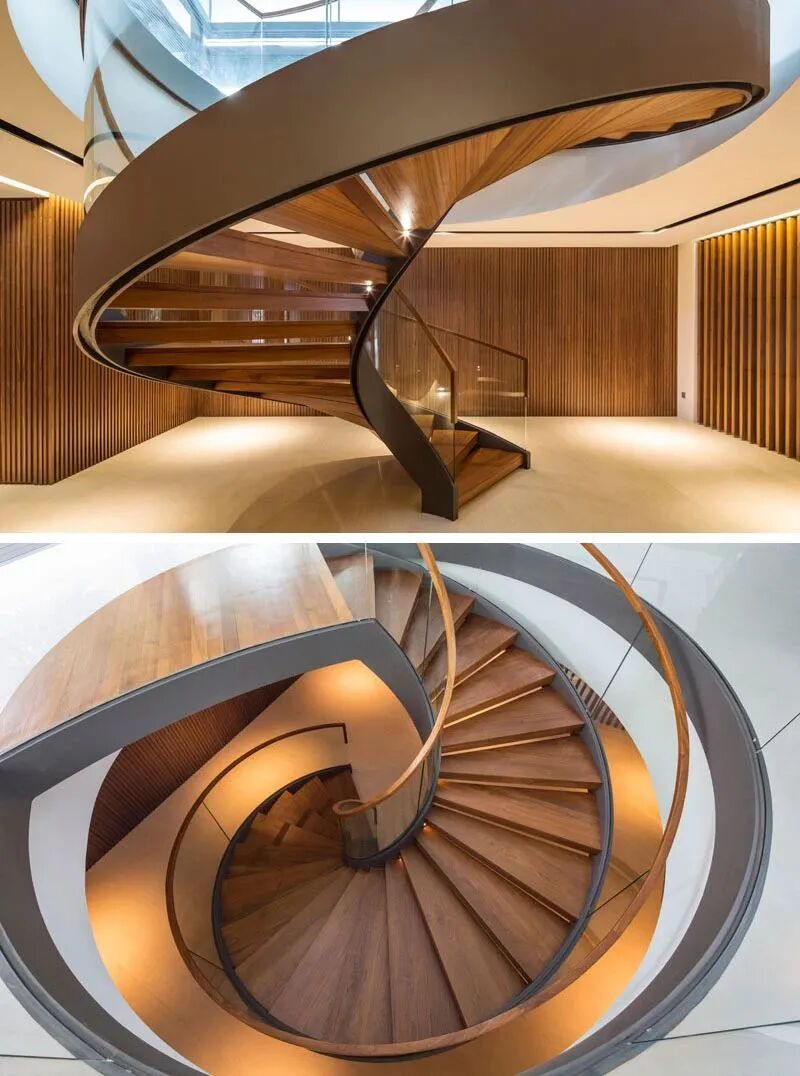

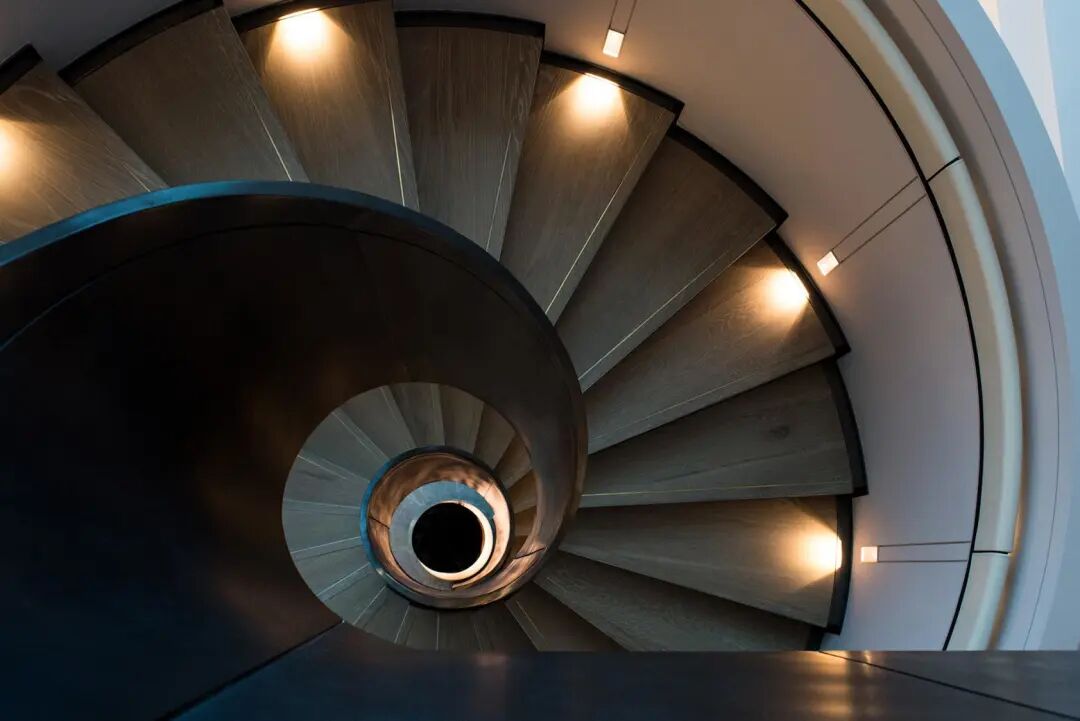

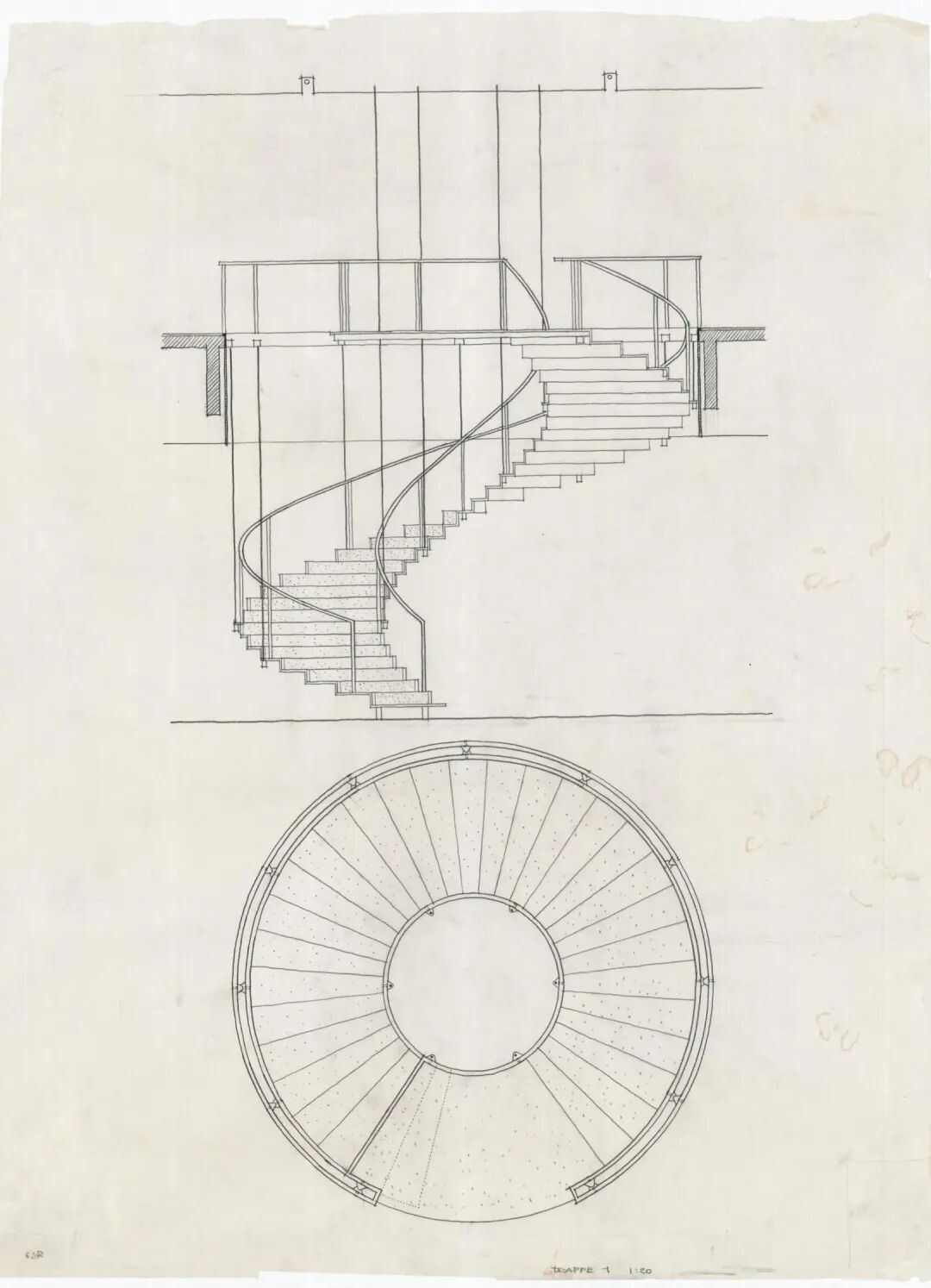

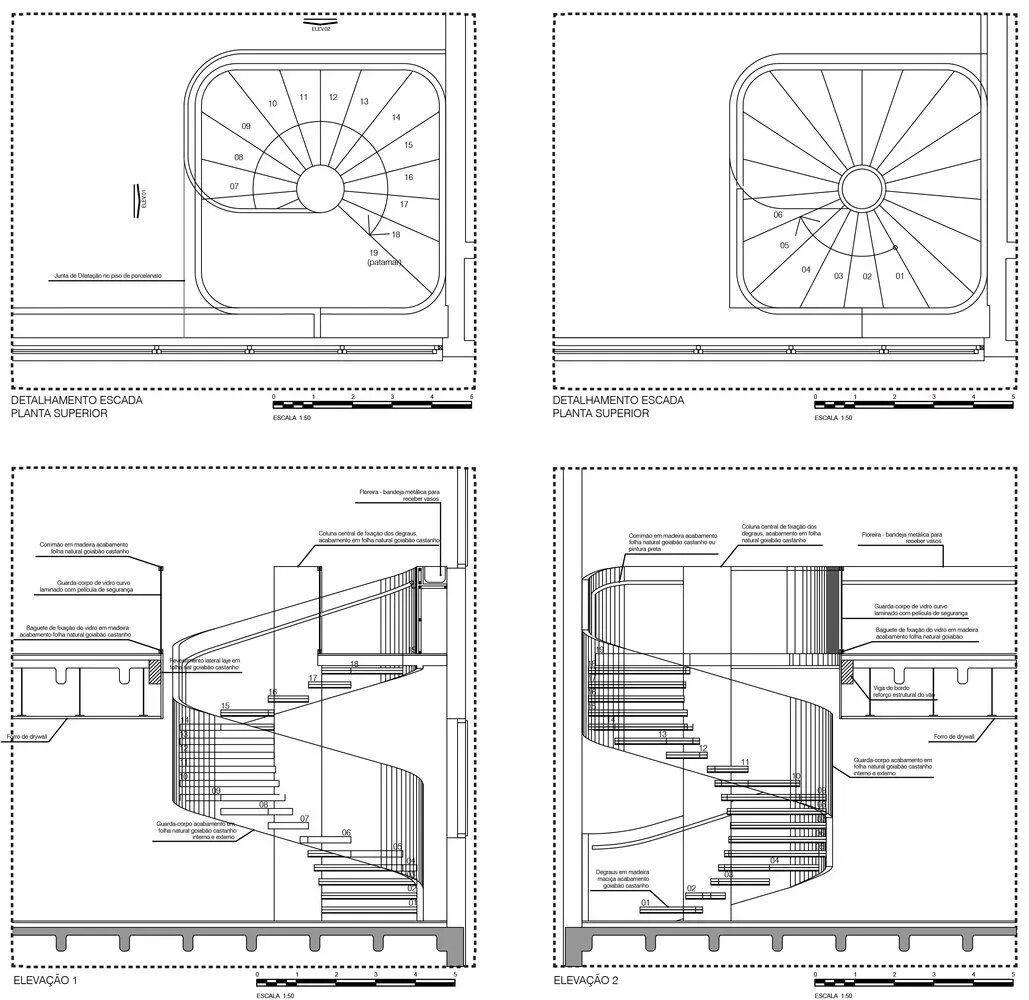

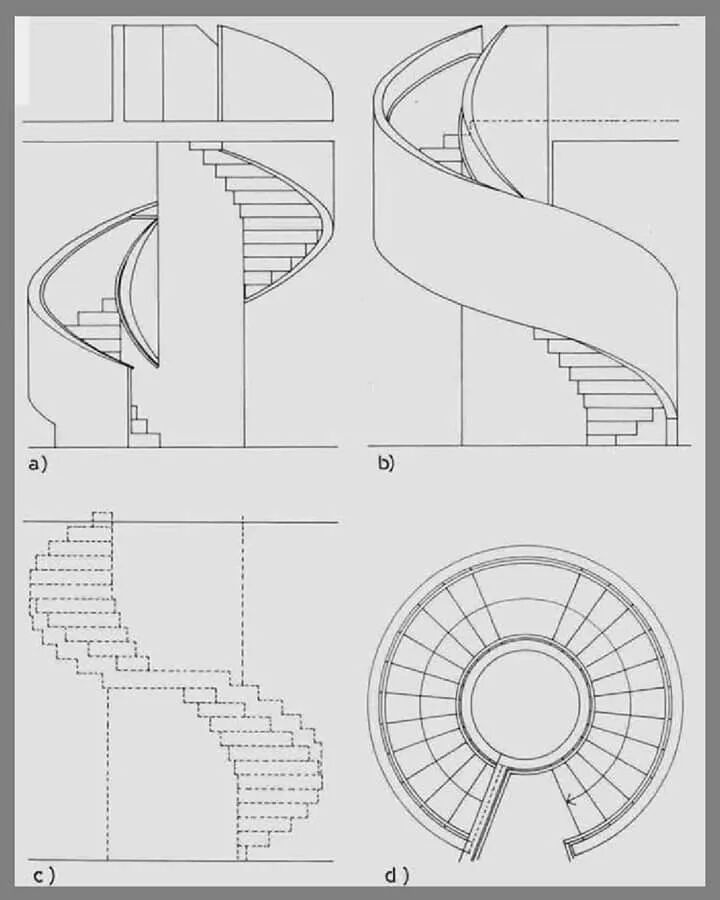

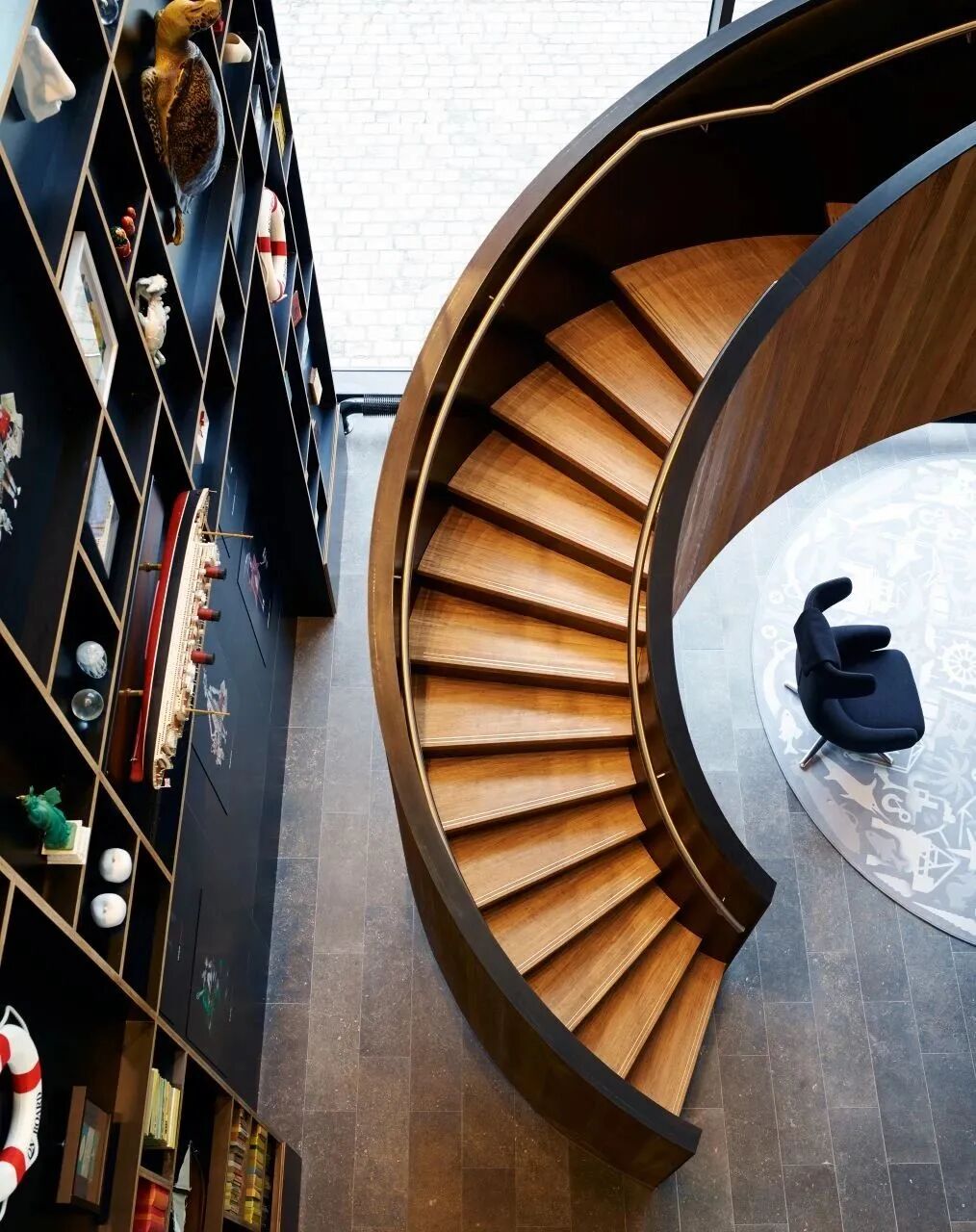

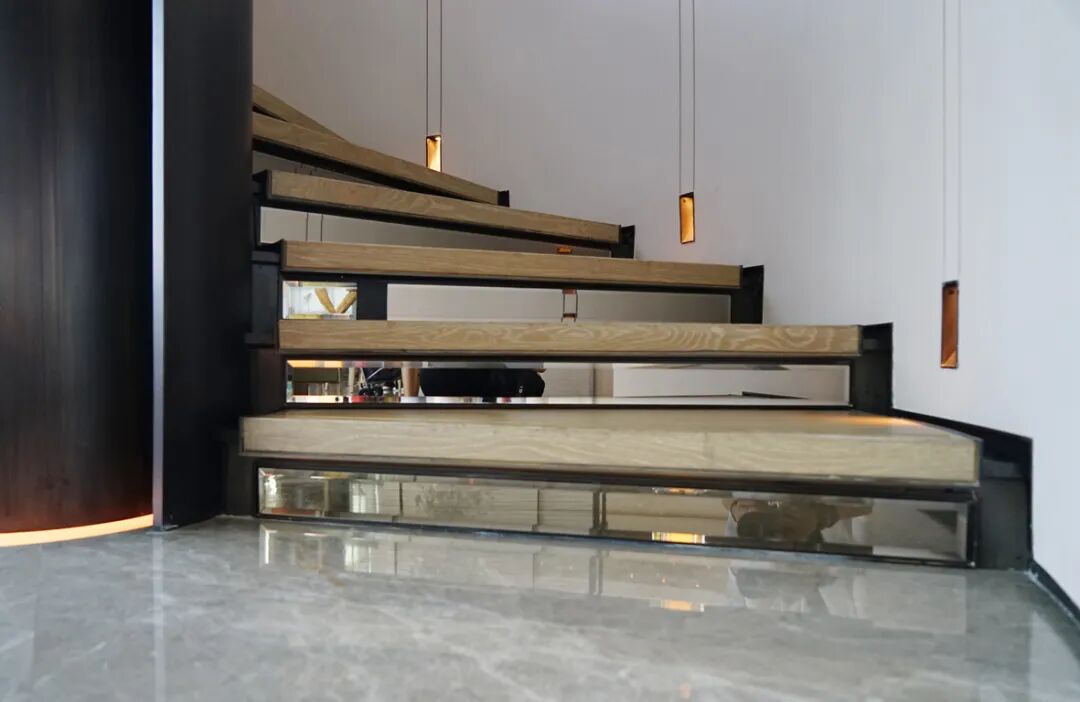

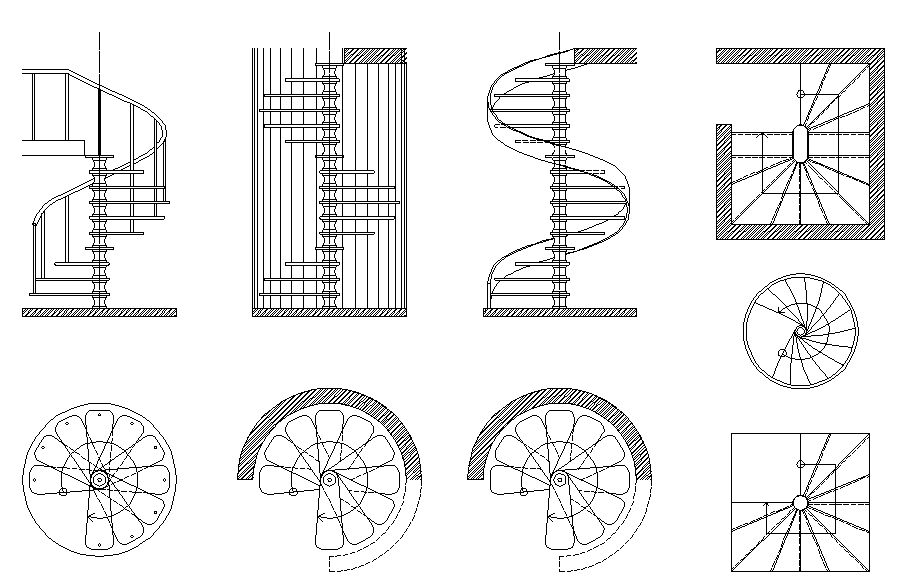

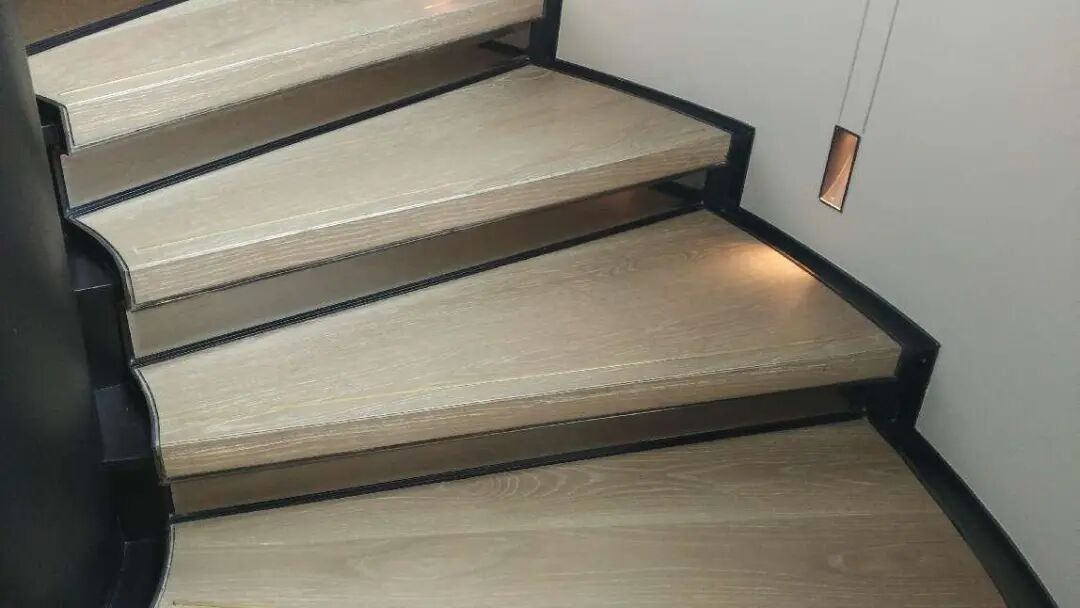

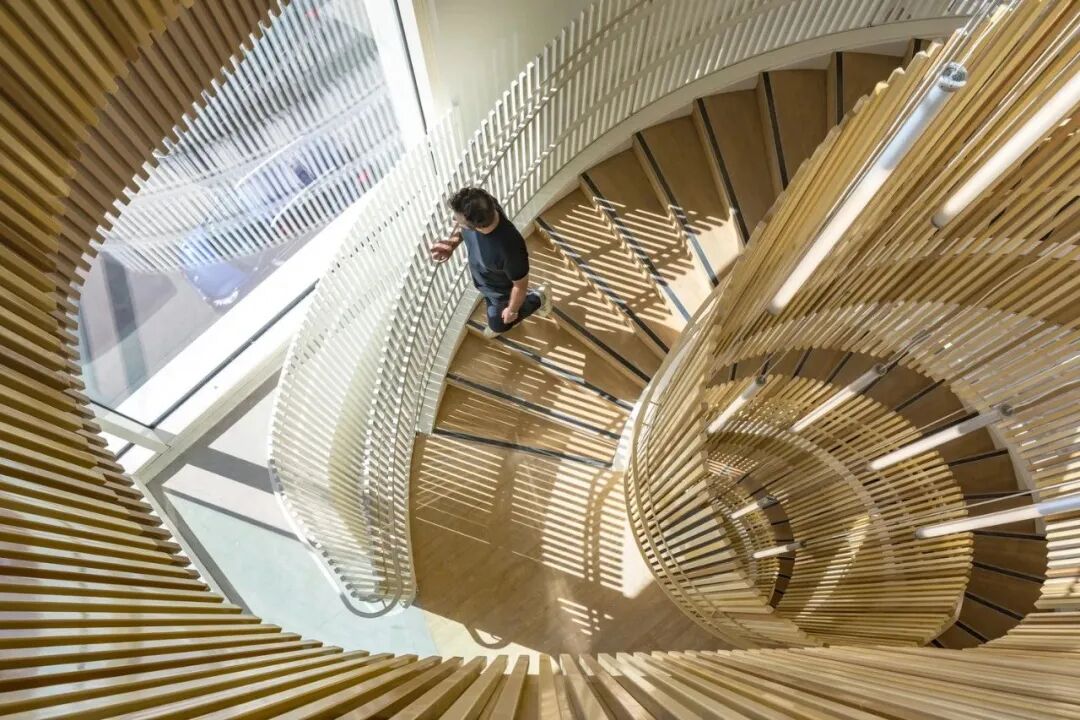

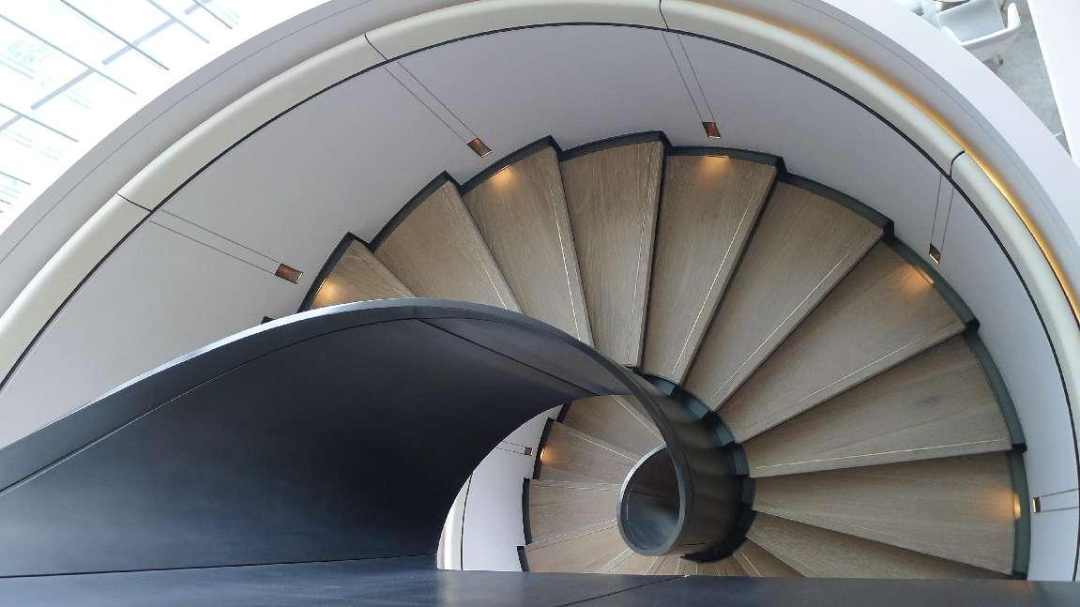

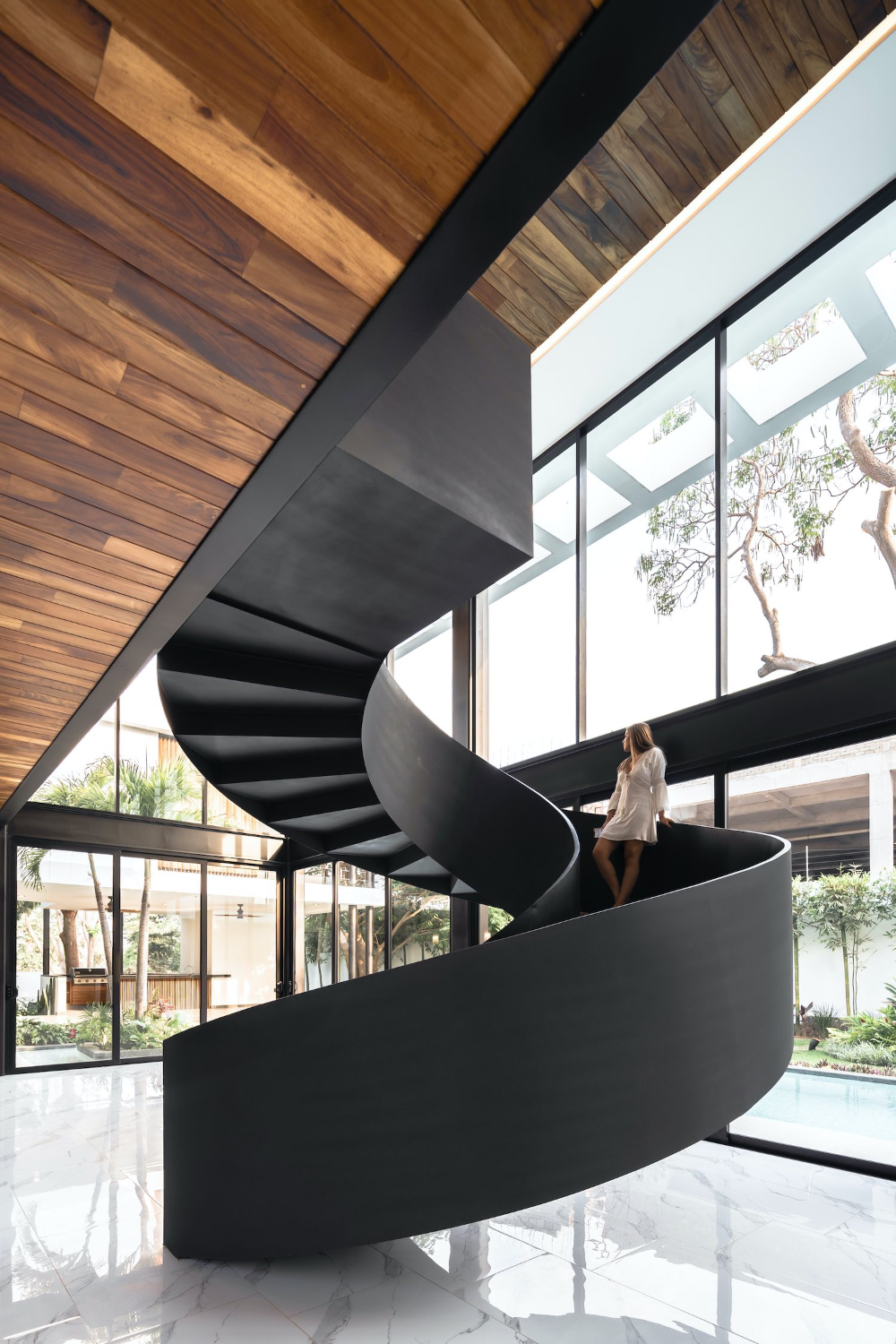

旋转楼梯造型案例
△source：网络
联系微信dop032回复暗号“dop微信”
免费加入dop交流群，跟上万同行一起，交流专业话题
旋转楼梯相关规范要点

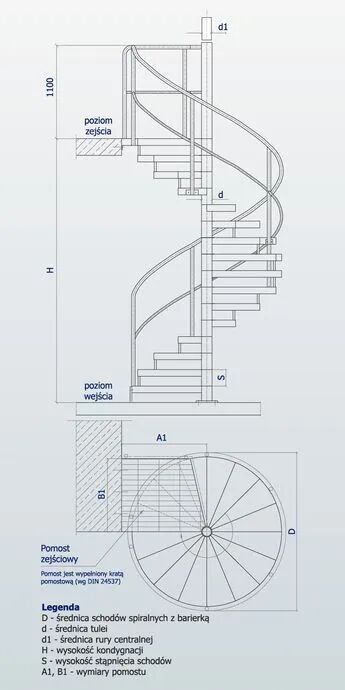

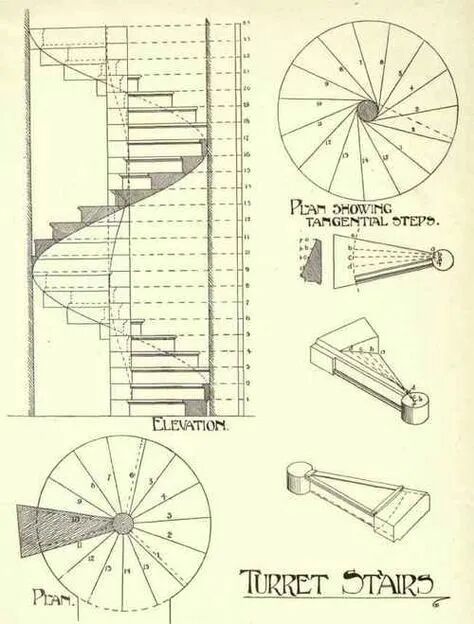

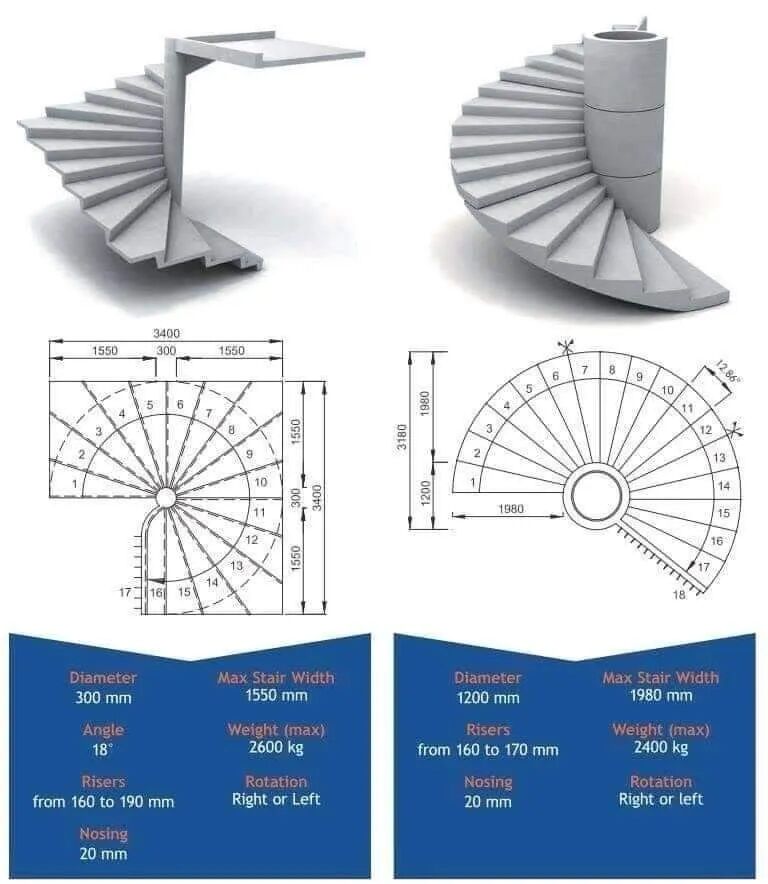

1、确定好中心点、半径、起始点和层高，这是大的基础绘制条件。
2、楼梯相关规范

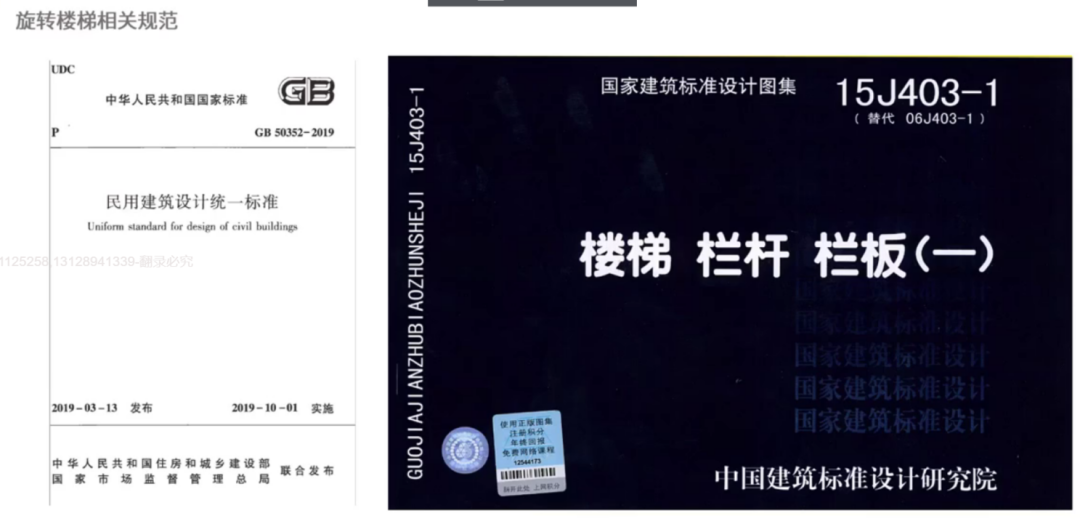

a、满足现行的（最新的）国标规范

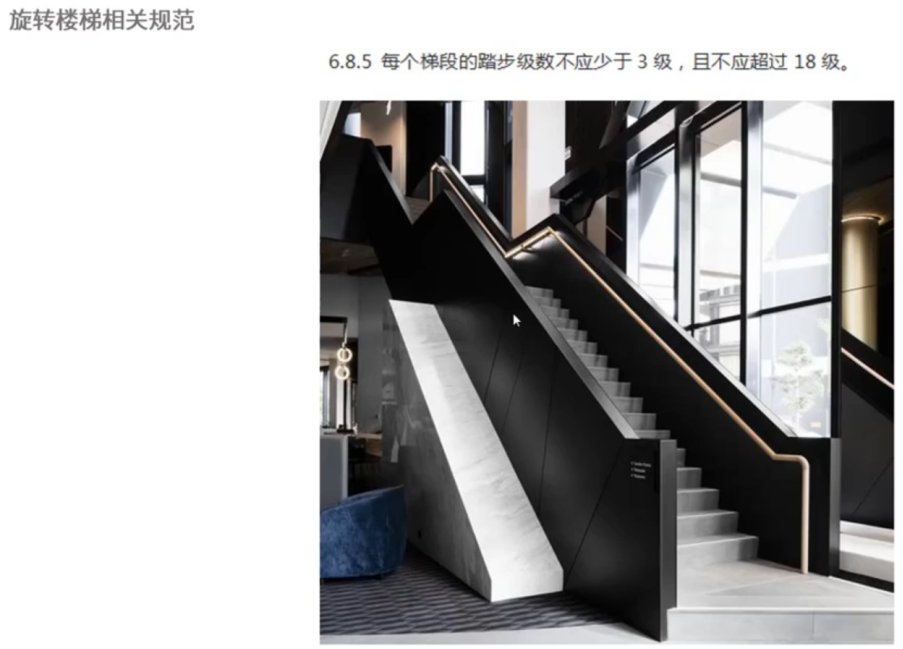

b、6.8.5条例规范中每个梯段的踏步数量不应小于3级，且不应大于18级，超出18级的可以做休息平台作为缓冲，此规范主要是对工装项目的规范限制，而在家装设计中通常为了实用和节省空间面积，会和规范有所出入。

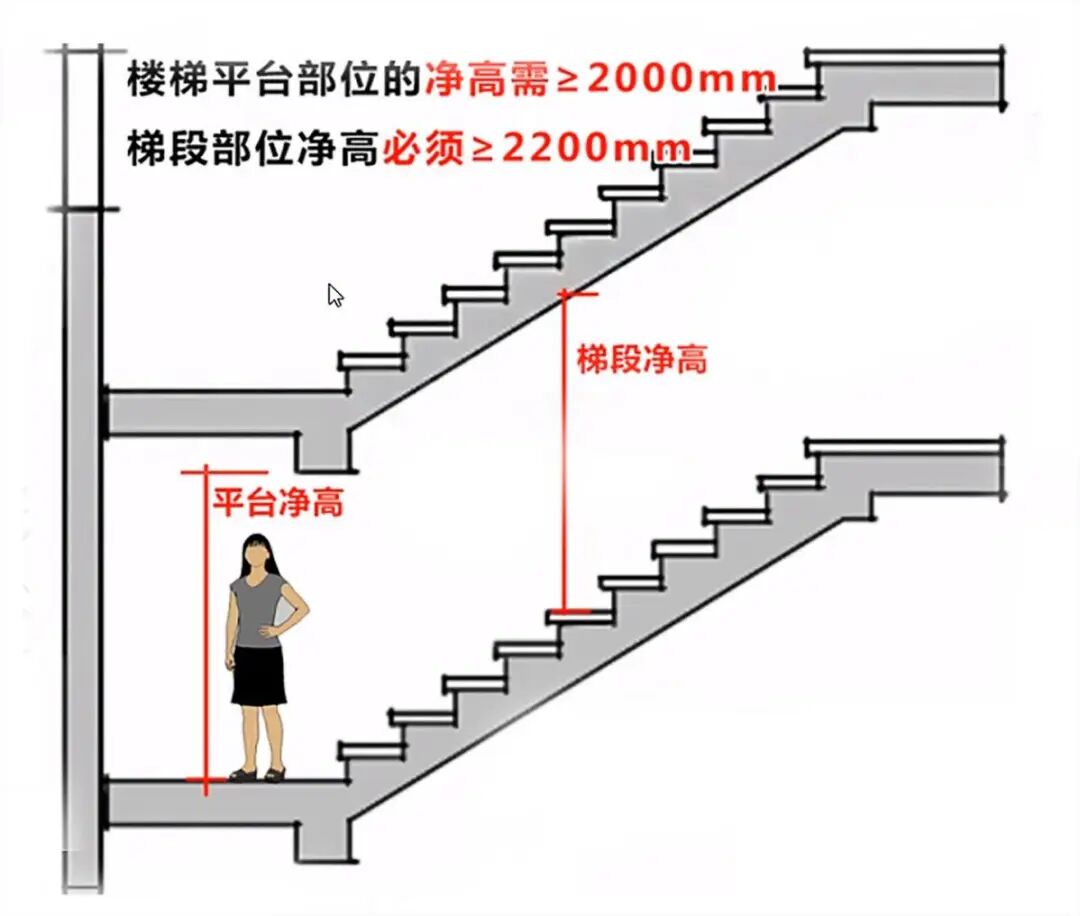

c、6.8.6条例楼梯平台上部及下部处的净高不应小于2.0m，梯段净高不应小于2.2m

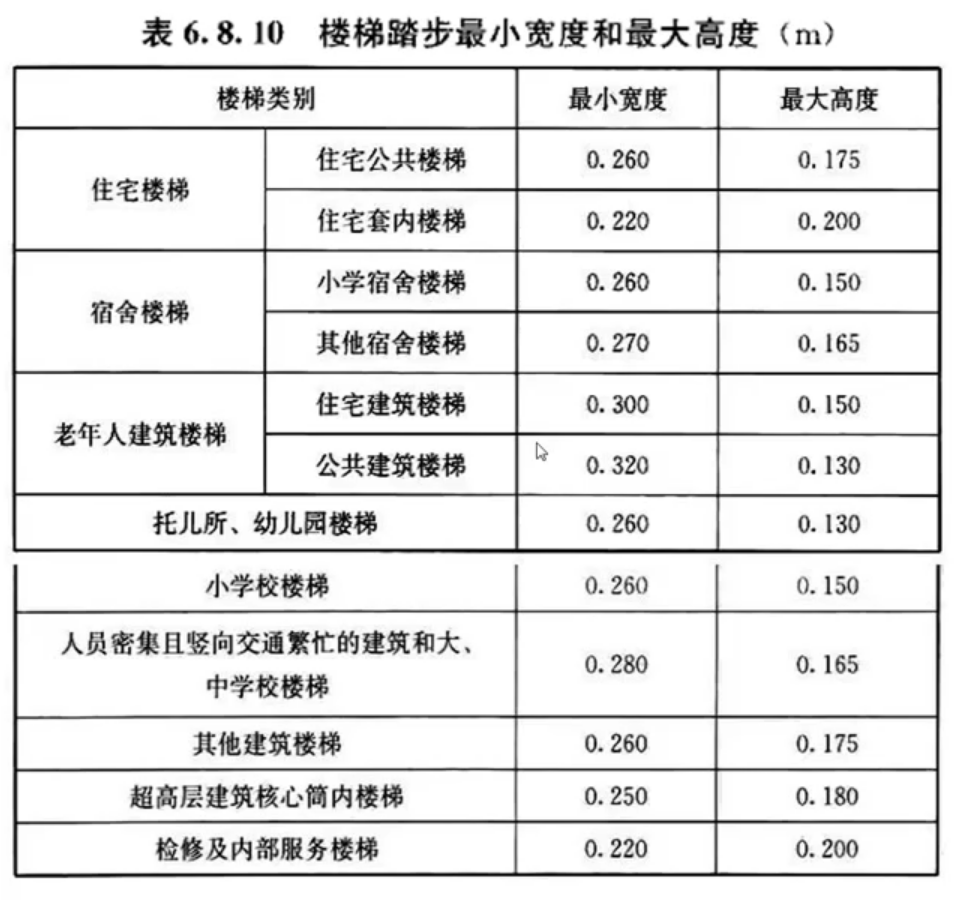

d、6.8.10条例，楼梯踏步高度，高度通常在150-175mm左右，踏步宽高是否符号规范要求。
有个经验性验证算法是：楼梯踏步宽度+高度不要超过450mm，大部分是能满足的但不包含全部也有例外。

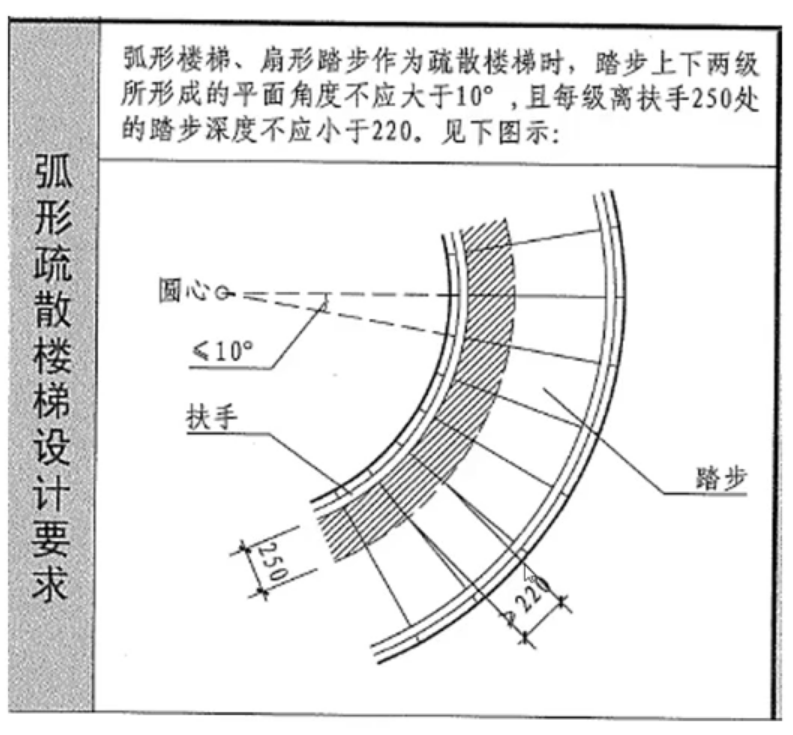

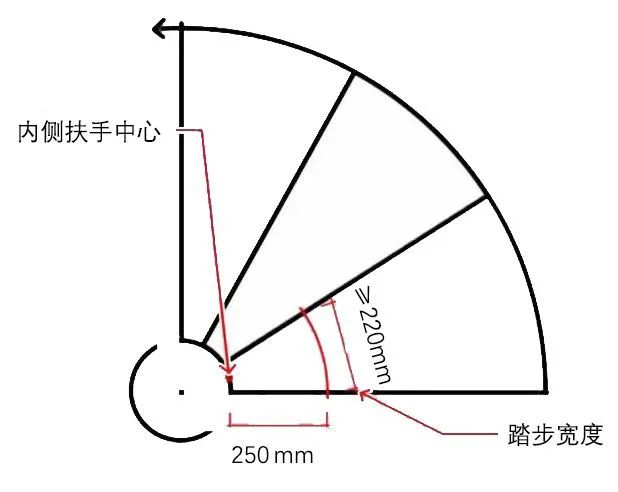

e、关于弧形楼梯，距离扶手中心点250mm处的踏步深度不应小于220mm
f、栏杆扶手规范，不同性质的建筑对栏杆的最低高度要求不同，如果尺寸不好记，栏杆高度做到1100mm,基本满足大部分建筑栏杆规范要求。
g、了解这些基础规范之后，我们就可以根据现场条件和方案设计，对楼梯进行计算和绘制。

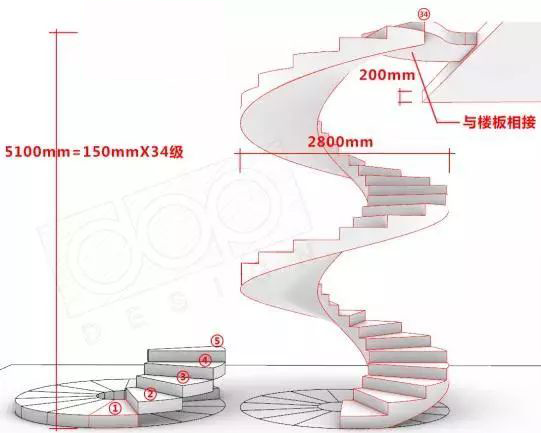

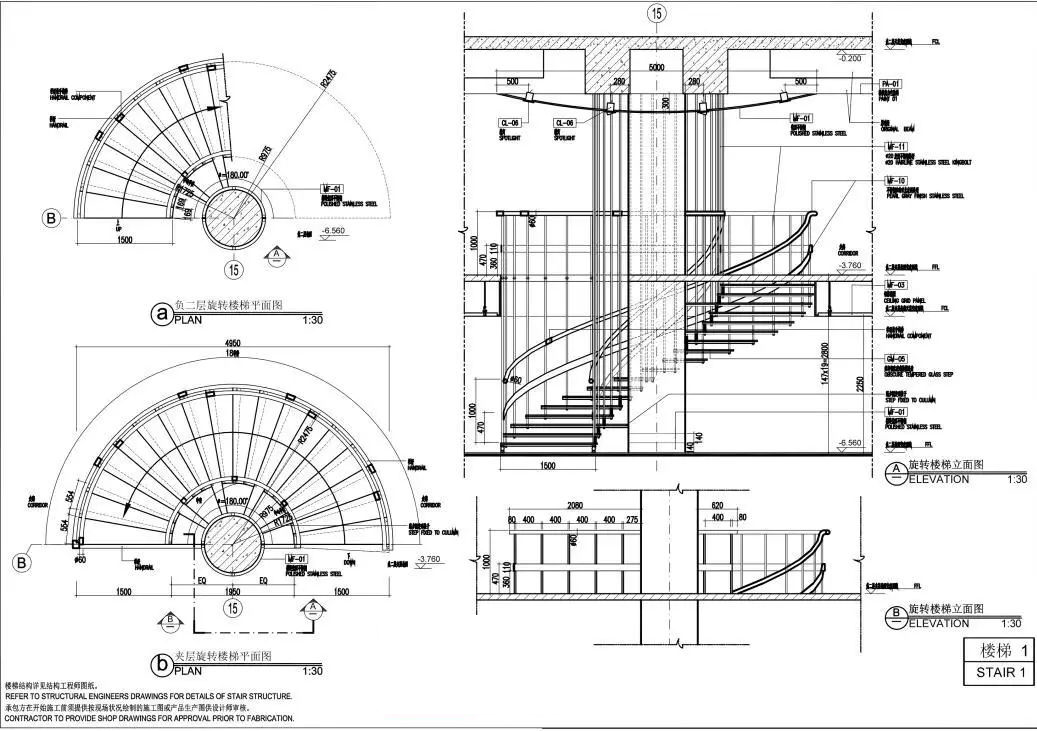

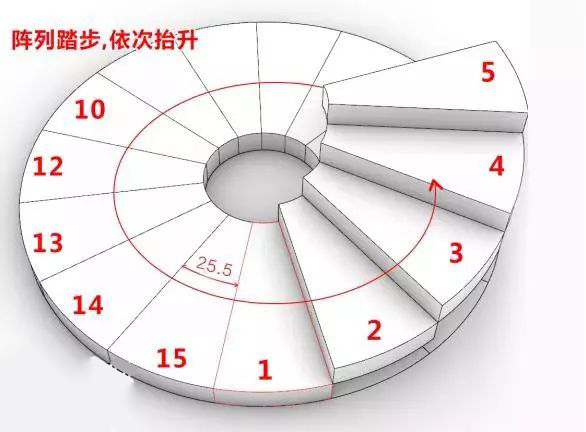

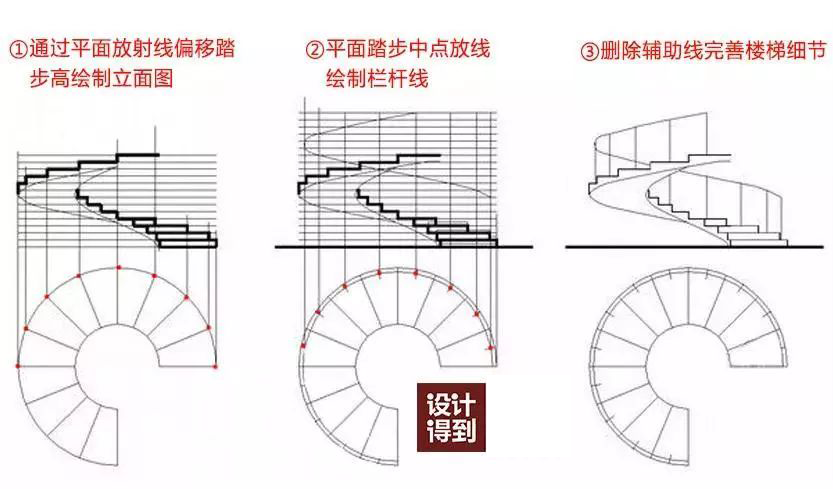

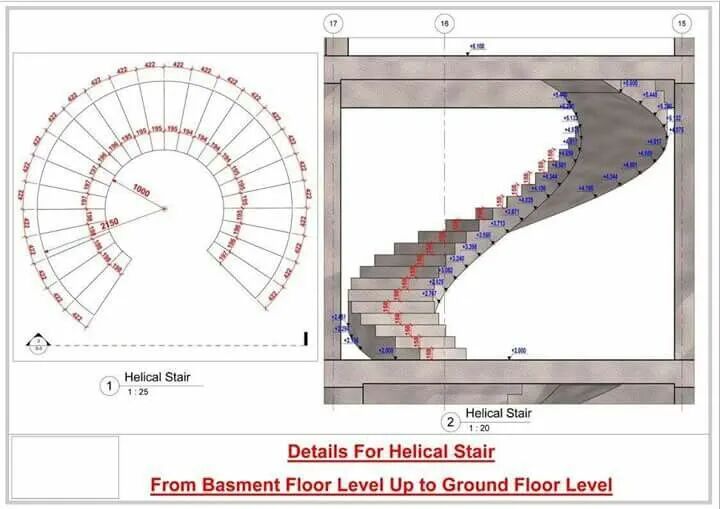

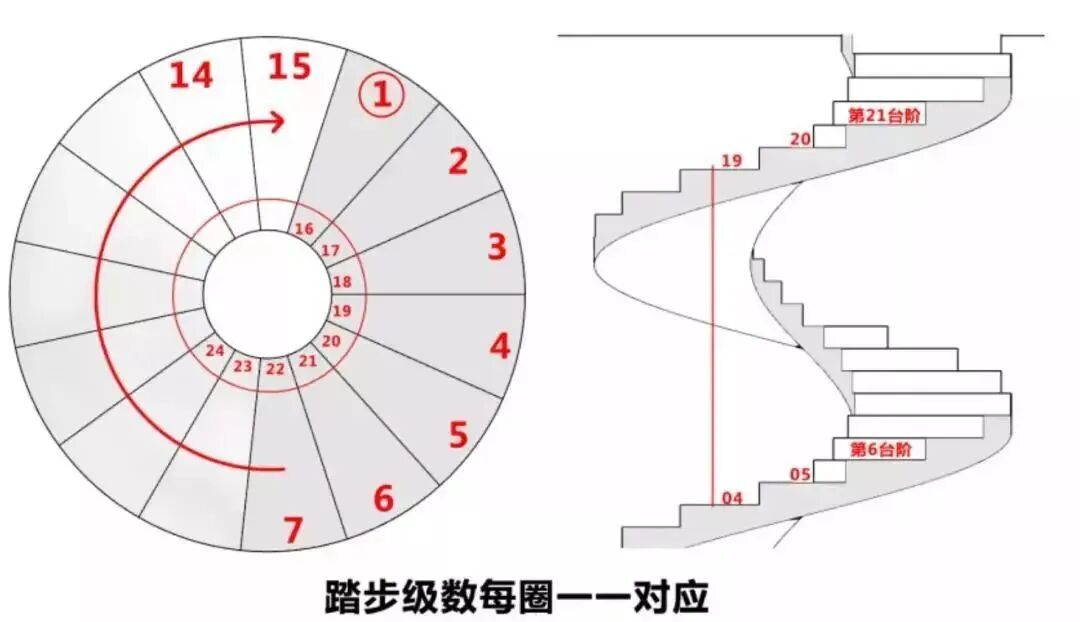

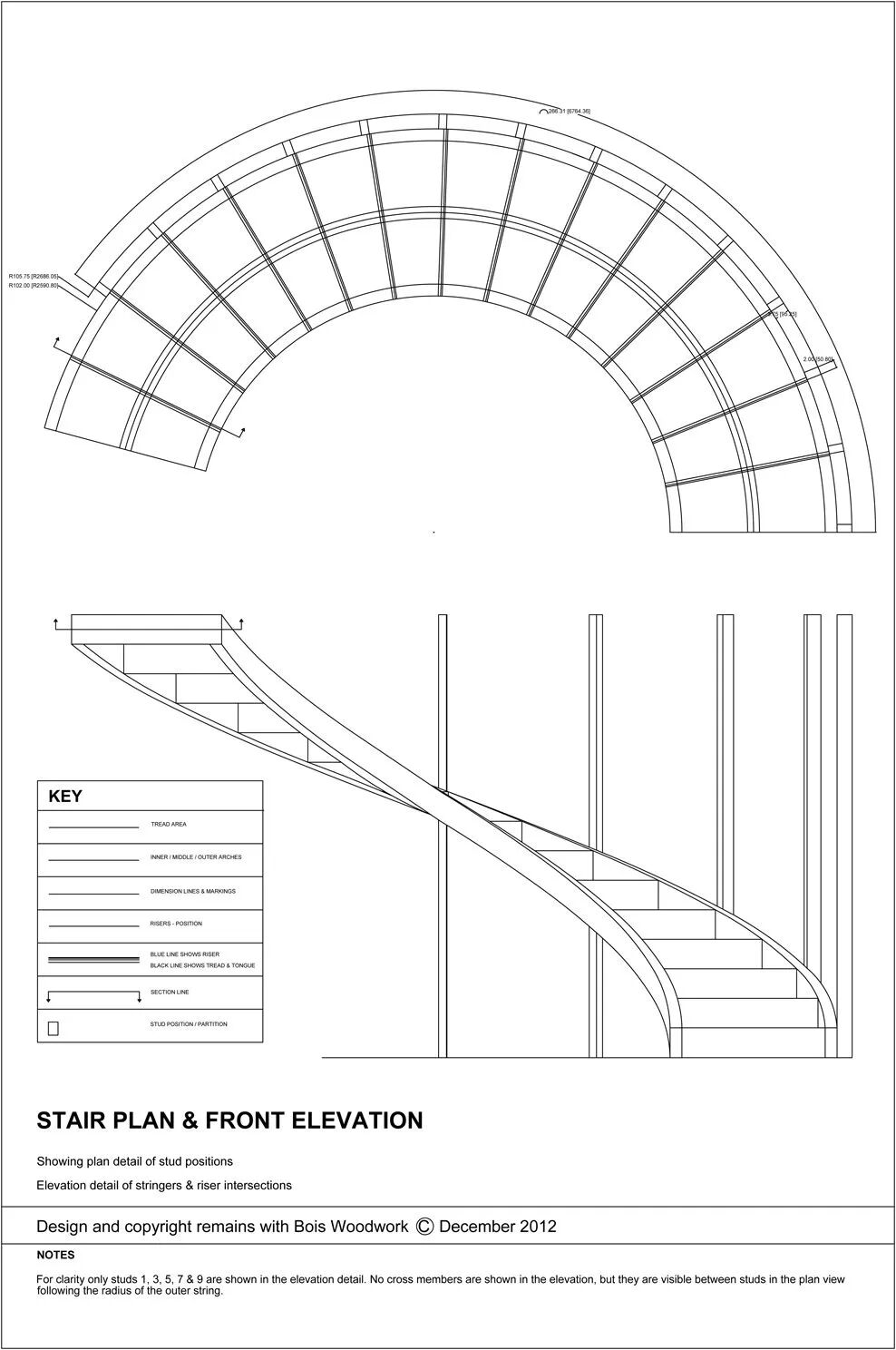

平面端点位置及高度对于应在立面上的具体位置的连线成曲线。
联系微信dop032回复暗号“dop微信”
免费加入dop交流群，跟上万同行一起，交流专业话题
旋转楼梯节点细节做法
1、中洲万豪酒店接待大堂旋转楼梯案例

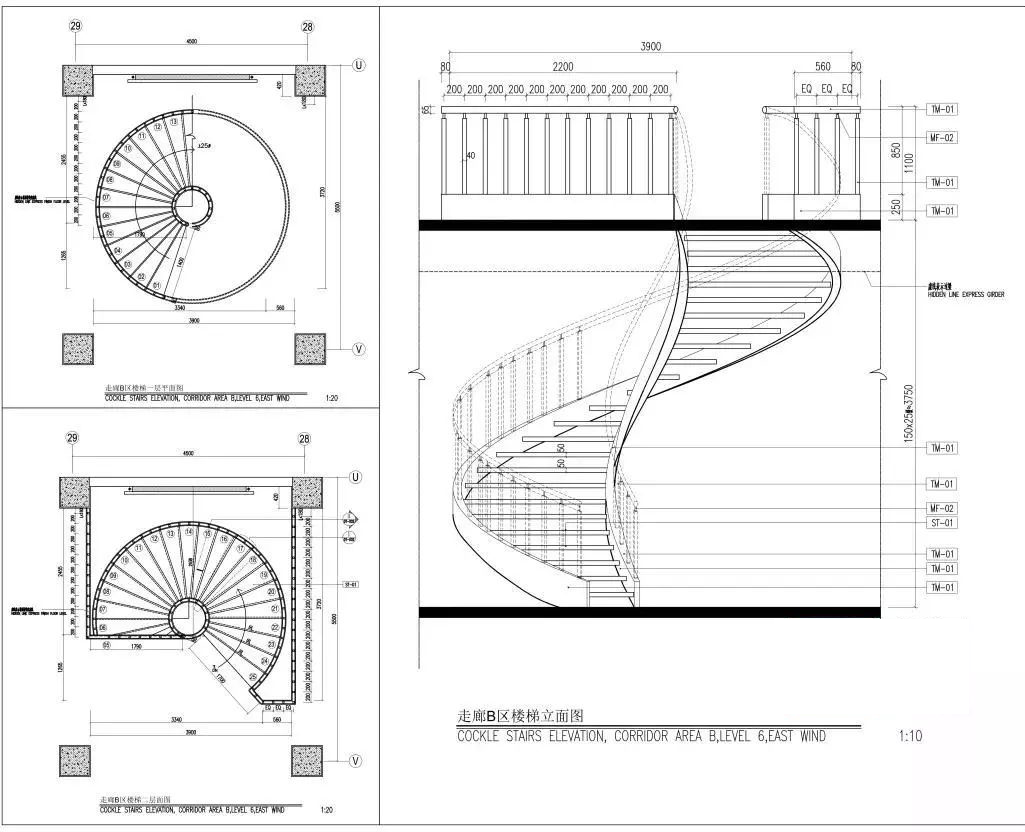

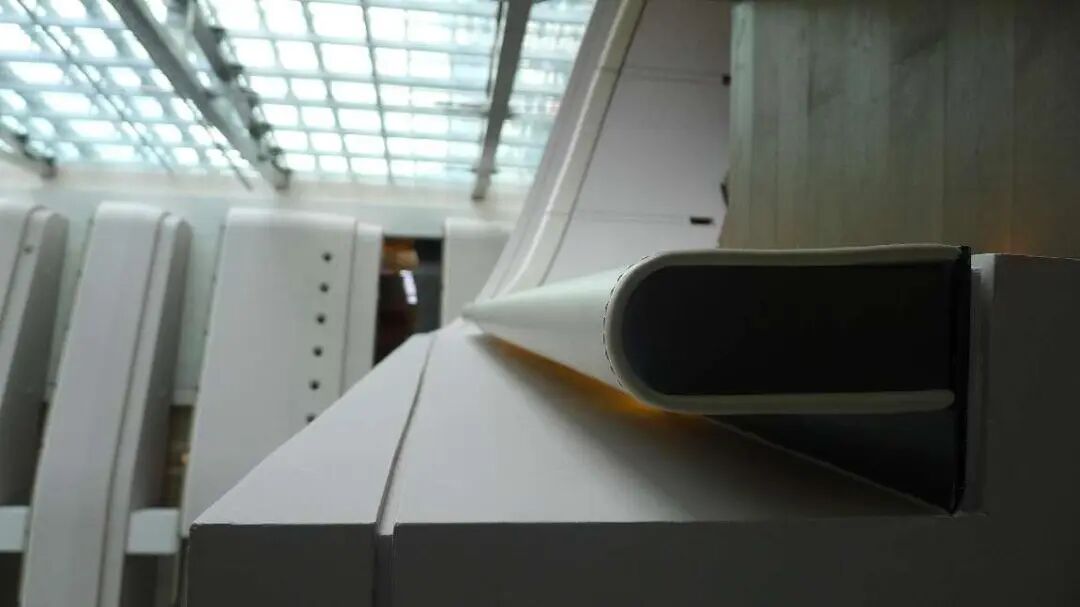

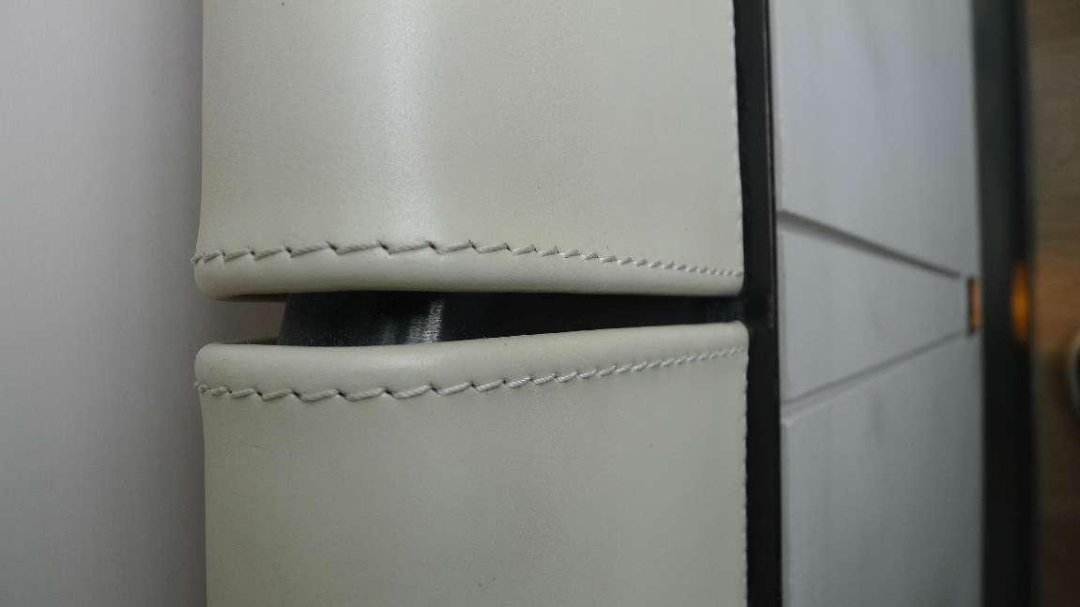

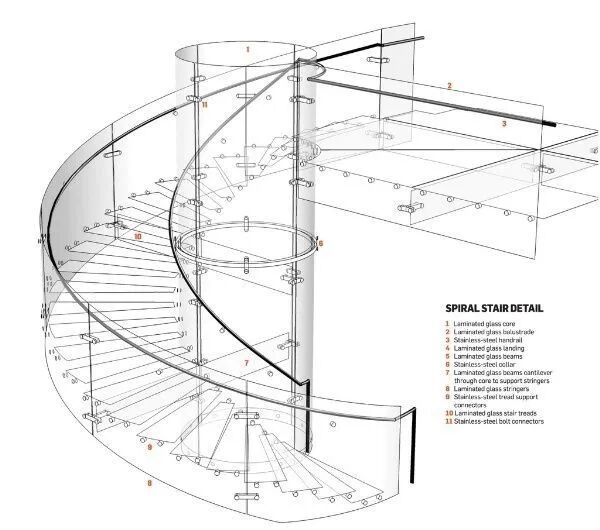

b、旋转细节图

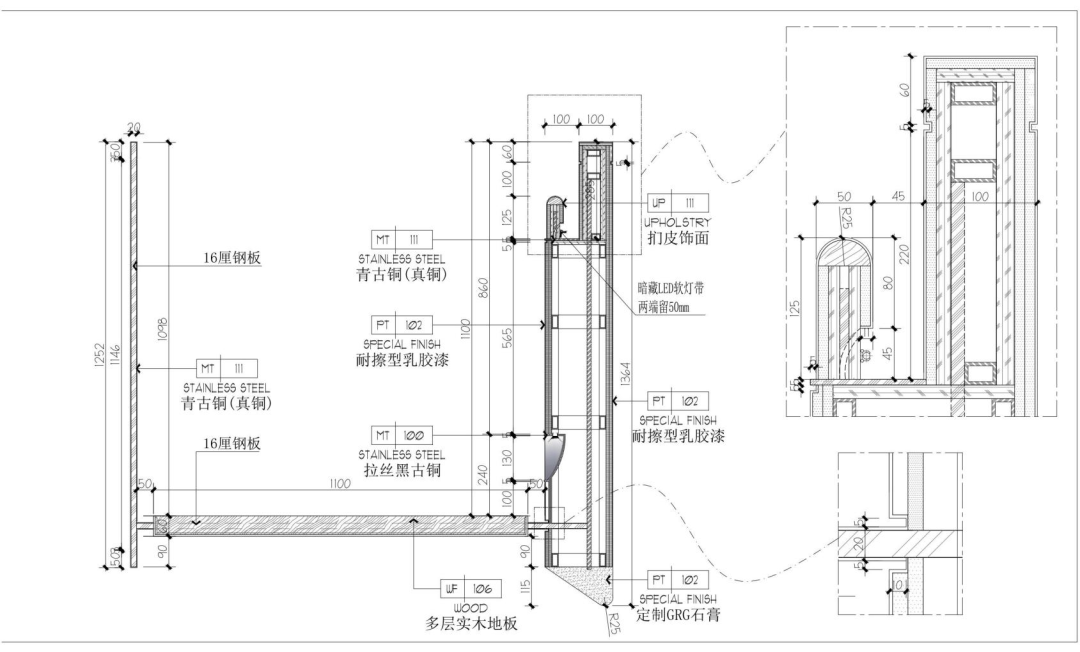

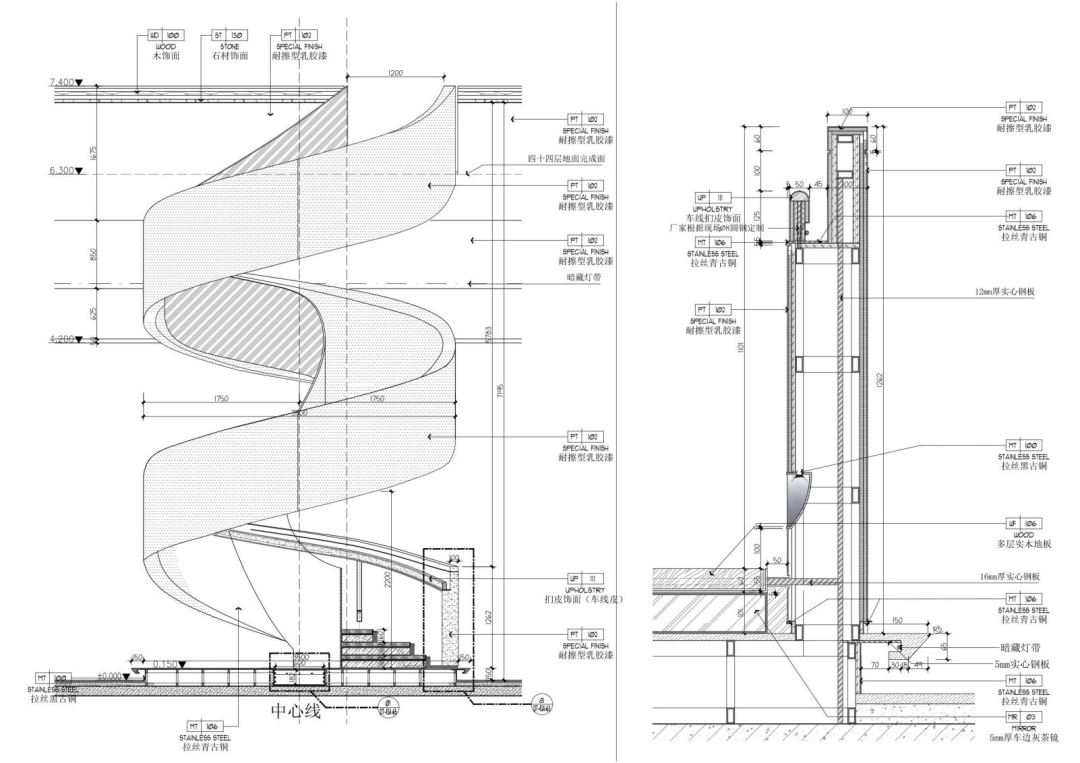

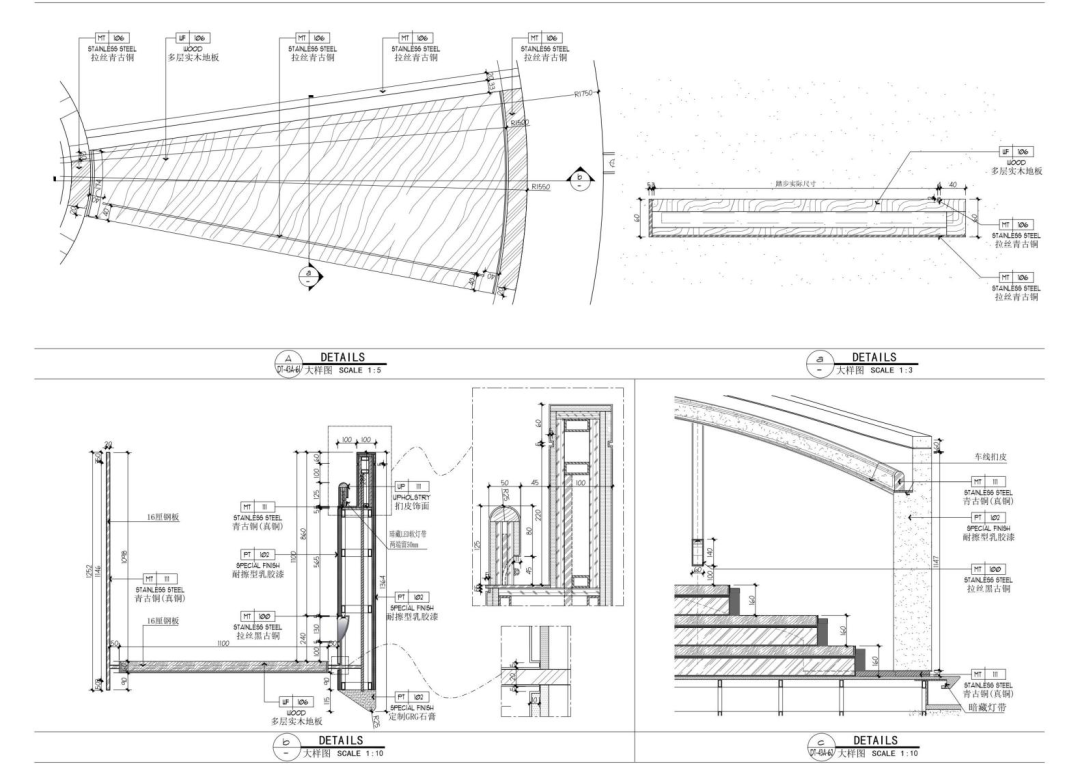

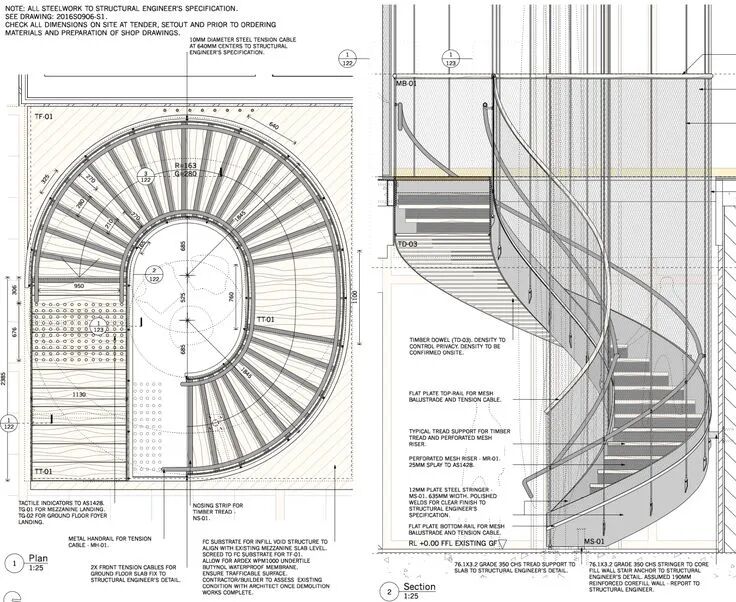

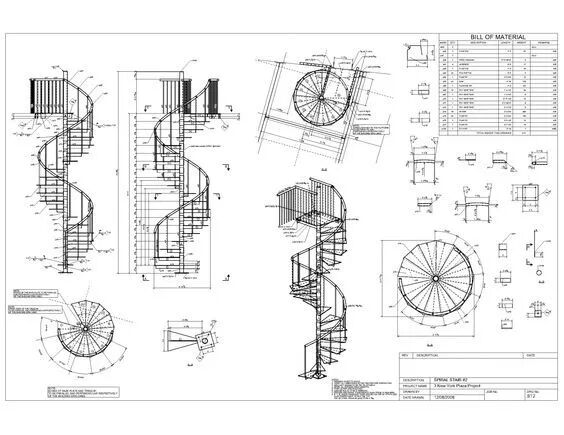

c、旋转楼梯节点图

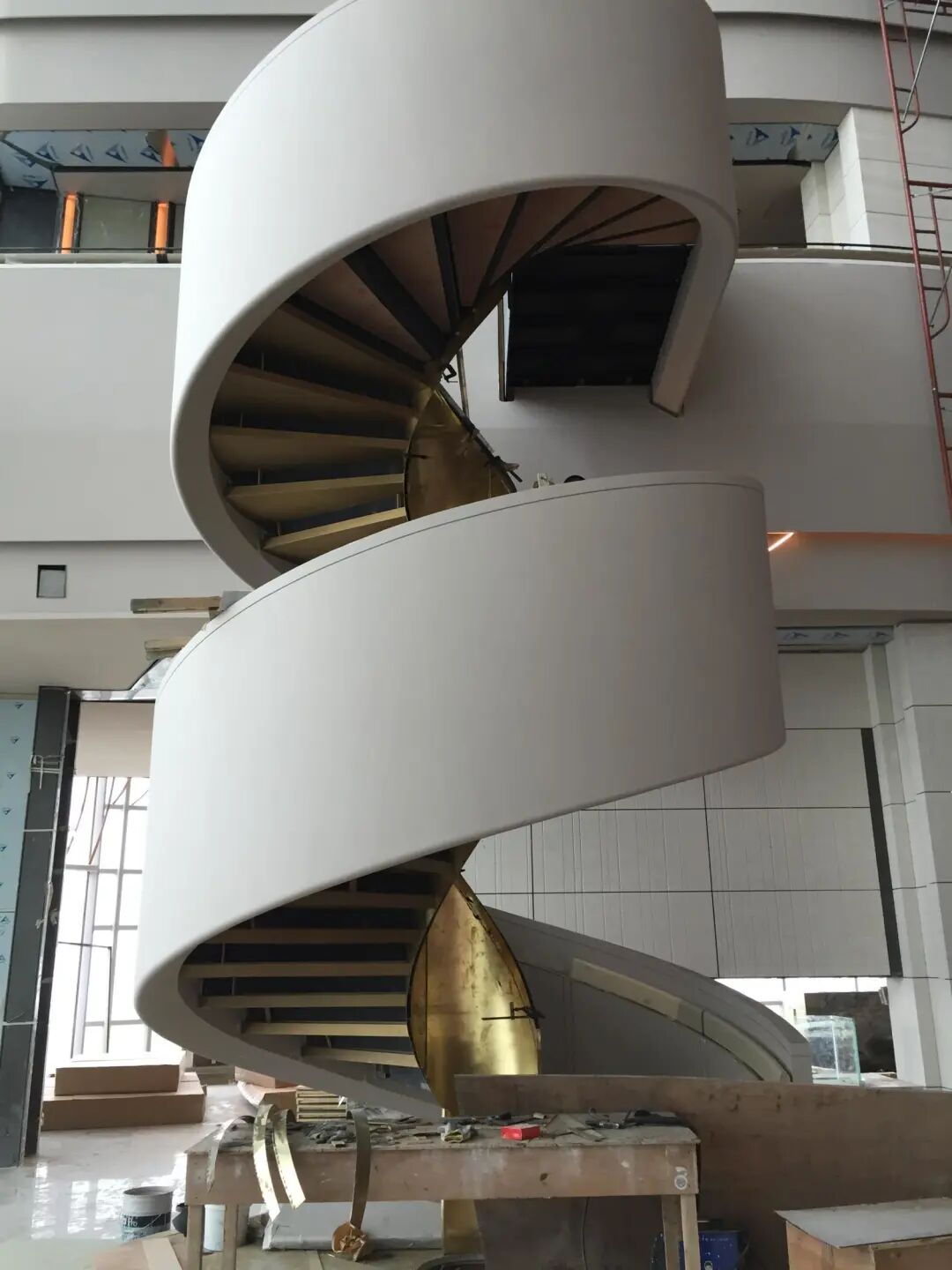

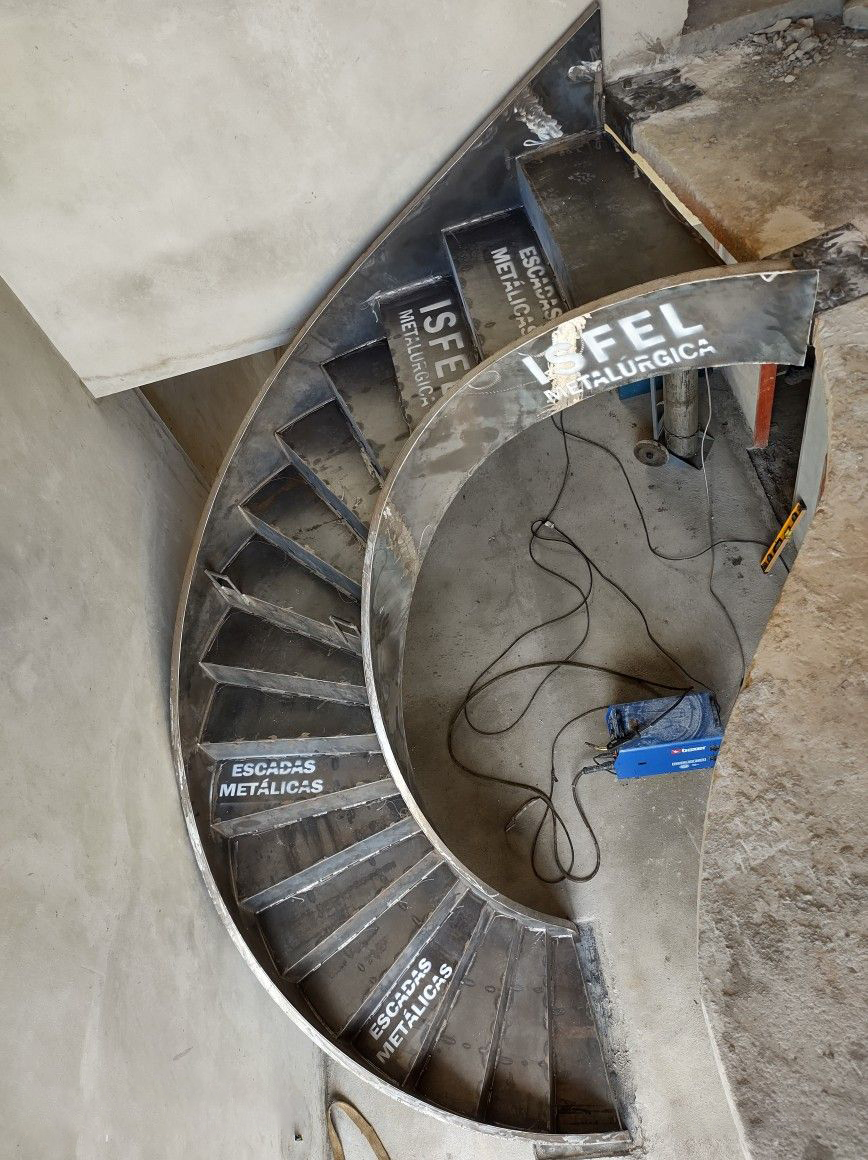

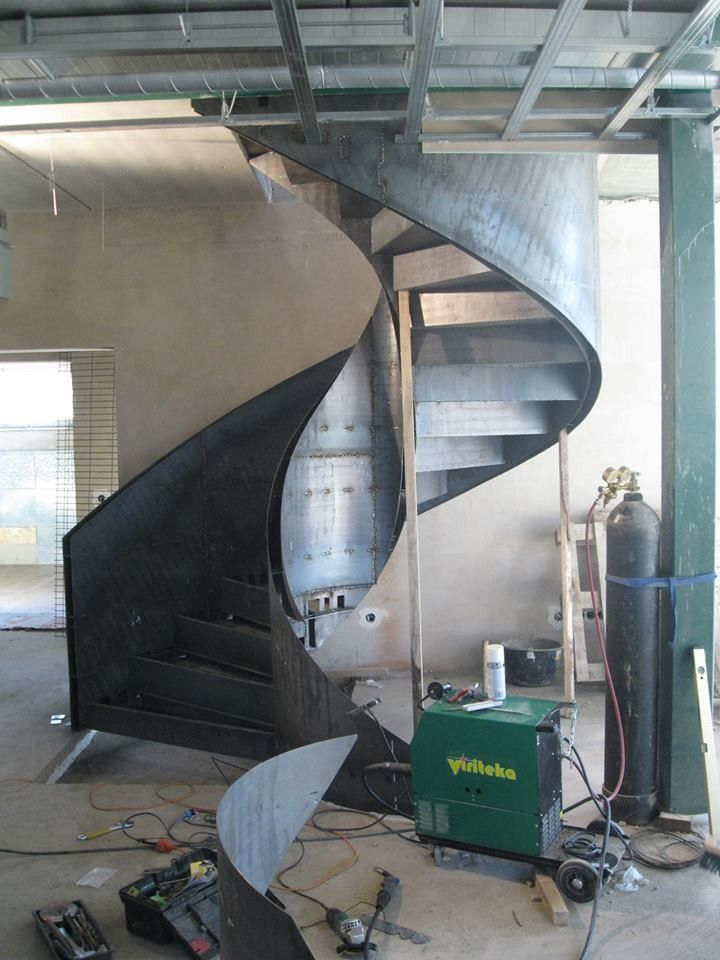

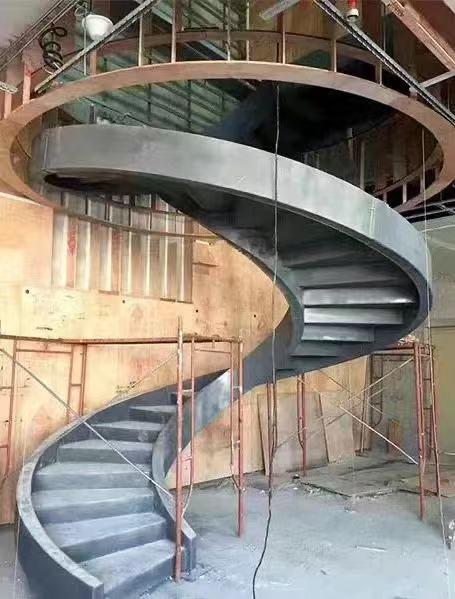

d、旋转楼梯钢结构现场
e、钢材的强度、硬度很高，结构稳定，承重能力强，截面固定且不易改变钢结构体系可独立承重，不易受立柱、楼面等建筑结构影响，室内、室外的很多区域均可使用。
内部承重构件都用钢结构，外部可以用各种装饰面层来优化设计，达到最佳效果。
以上就是对旋转楼梯的设计和规范细节解析说明，希望本篇章知识能给小伙伴们带来一定帮助。
