在我们绘制施工图的过程中很多朋友都会遇到一些比较棘手的问题，例如比例刷子偶尔失灵不管用了，这些比较麻烦的问题。
往往出现这些问题时我们又不得不得去向广大“网友”求助，这次解决了，下次又不记得了，针对这些问题我们做出了部分问题集合，以便大家参考。
以下5个比较常见的问题及解决方法，希望在有需求的时候能给你切实的解决。
1、填充刷了也改变不了填充比例？
2、文字高度不能修改成2.5高度？
3、模型和布局的线，为什么显示不一样？
4、CAD填充刷了也改变不了填充比例？
5、CAD中“块”拷贝粘贴内容重复了，怎么办？
pa：联系微信dop032回复暗号“dop社群”，免费加入“dop设计交流群”
CAD填充刷了也改变不了填充比例？

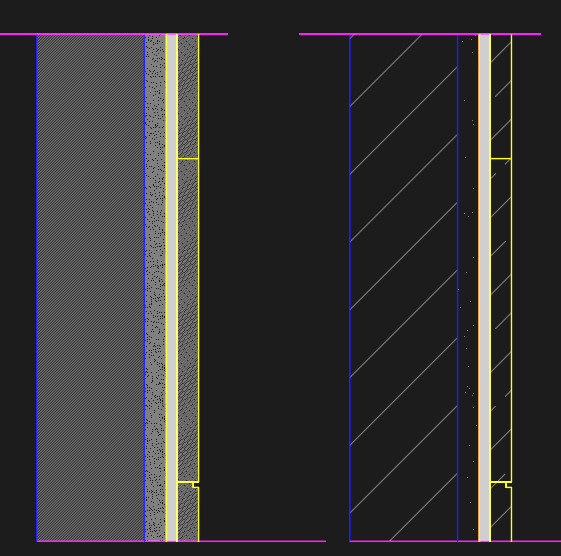

△一张图纸中填充刷了,结果无效不一致

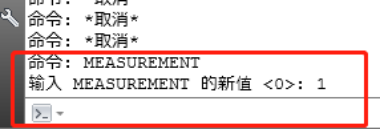

出现这样的情况输入命令: Measurement
数值调整为1/0
▽如下所示

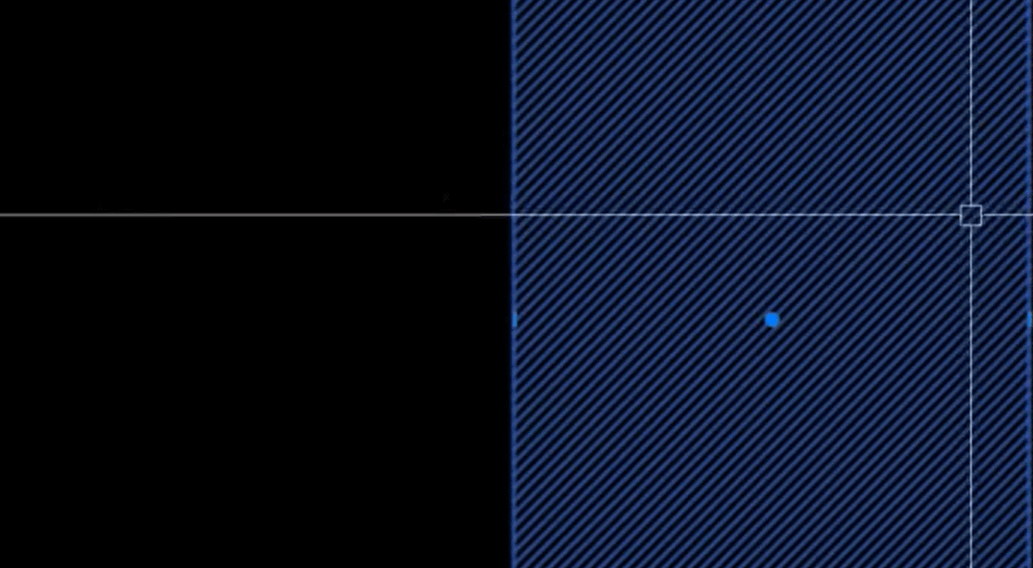

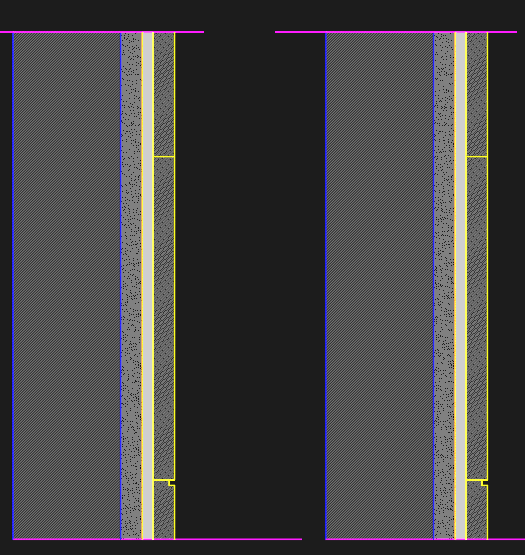

再进行MA，进行填充刷，即可得到同样的填充比例
▽如下所示

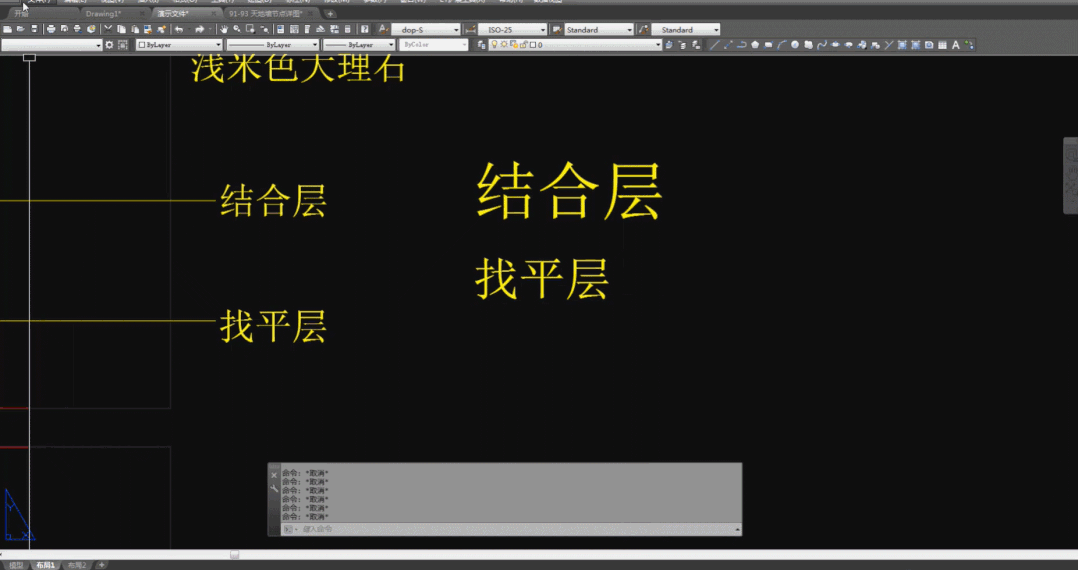

CAD中文字高度为什么不能修改成2.5高度？

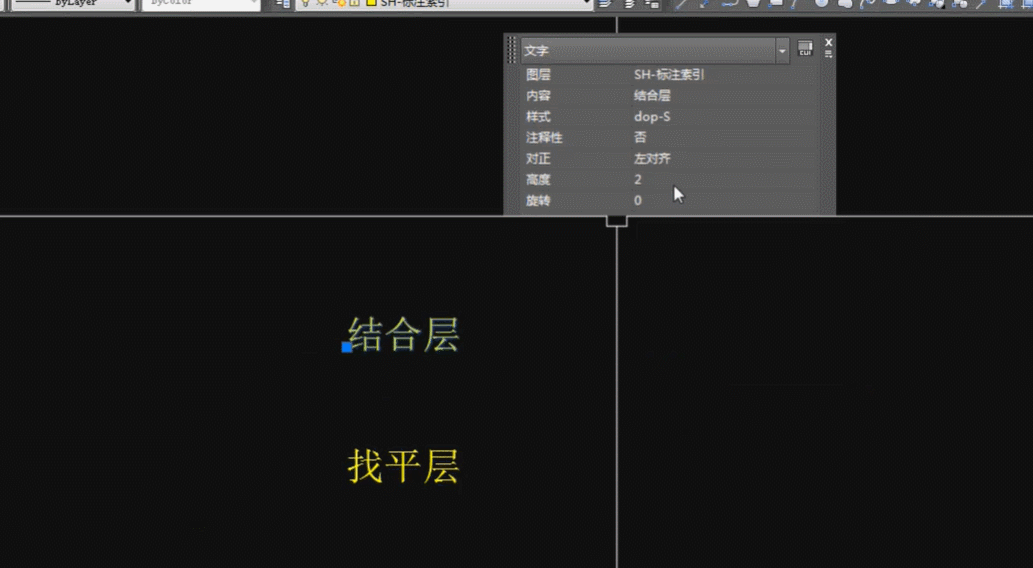

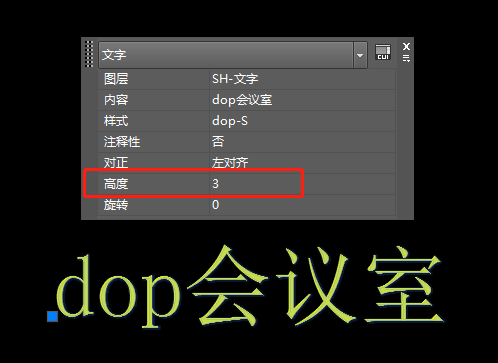

有的时候我们会遇到CAD字体高度调整不了小数，已调整字体为2.5，结果却自动调整为3，出现这样的情况为文件自带格式中的四舍五入命令所致。

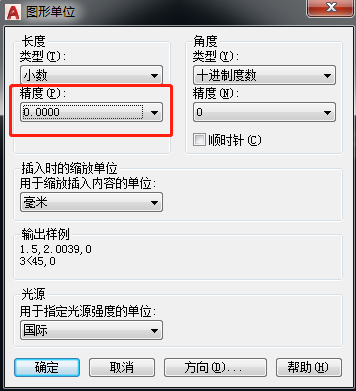

解决方法：点击格式单位设置/输入命令： Units
精度调整为0.000
▽如下所示
把单位进行设置到小数点后4位，即可设置字体高度为小数点
除此之外，我们将常见的设计师会出现的CAD制图问题，做成了若干个视频讲解，例如块边框不显示、SC缩放小技巧、多窗口绘制、文字不能编辑等……欢迎扫码学习。
△扫码查看更多制图问题的解决方法！
设计得到年费会员扫码可免费观看
CAD打开文件显示为什么会变成这样？
△显示出现这样的情况该怎么办？

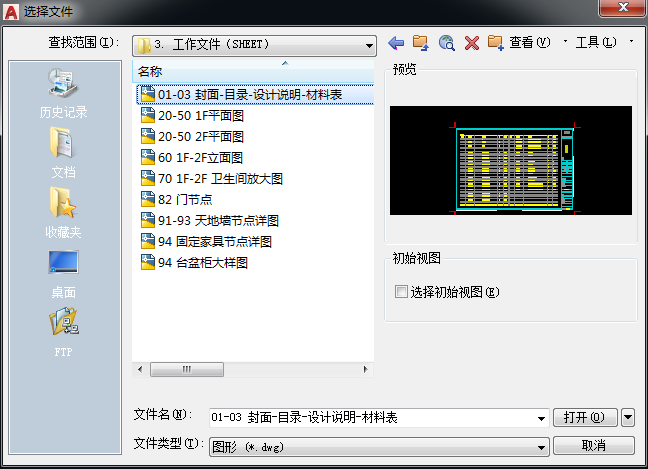

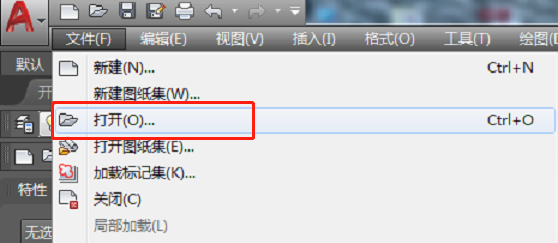

正常情况是我们打开文件的方式是这样的
△显示正常
解决方法：

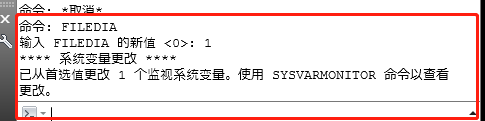

输入命令 Filedia ，数值调整为1
△如上所示
数值调整后即可恢复到原始状态。
模型和布局的线，为什么显示不一样？
有时候我们在模型空间显示线是正常情况，但是我们在布局中看到的情况却是粗线，这怎么搞？

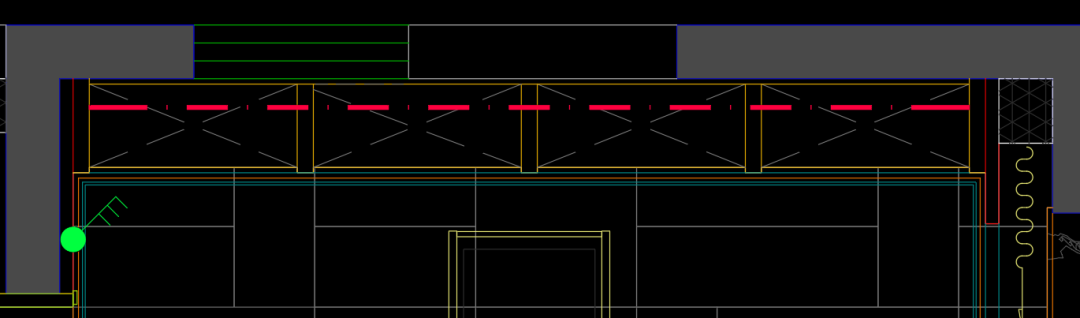

△模型空间显示物体的线正常

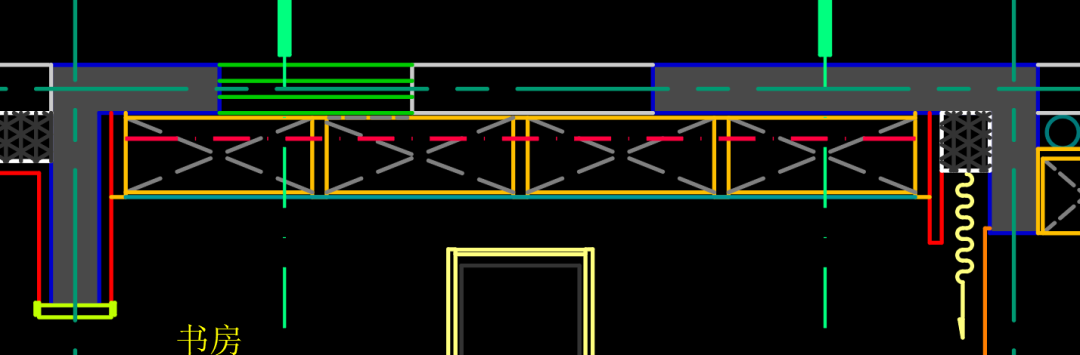

△布局空间显示物体的线为粗线段
以上这种情况，我们的解决方法是:

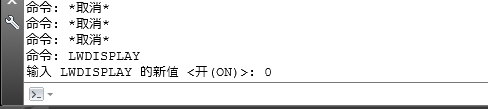

输入命令: Lwdisplay ，数值改为0，即可
数值调整完成后，模型与布局的线就恢复一致了。
CAD中“块”拷贝粘贴内容重复了，怎么办？
CAD中我们经常需要进行拷贝复制，有的时候我们复制物体到新的文件中，不显示物体或者不是复制过来的物体发生了变化?

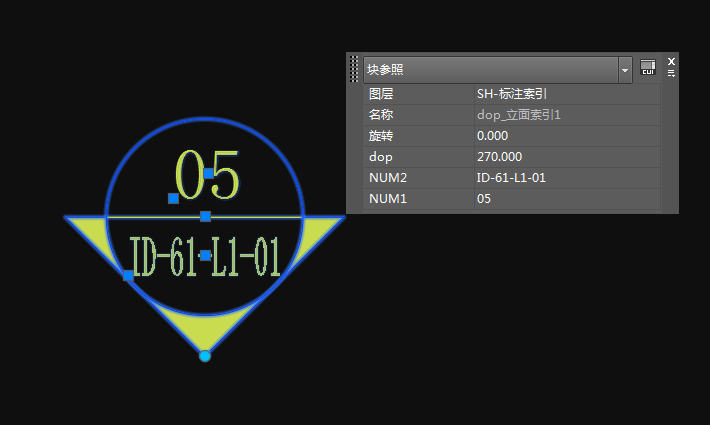

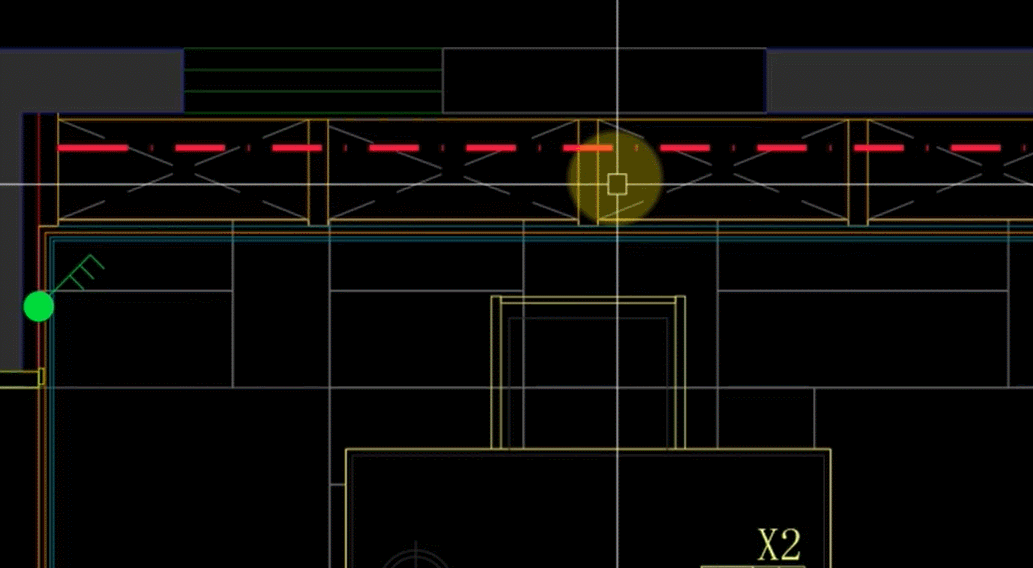

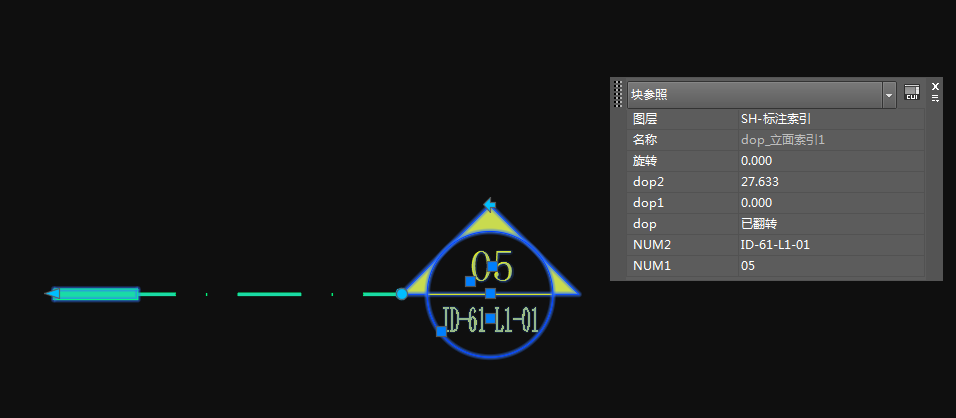

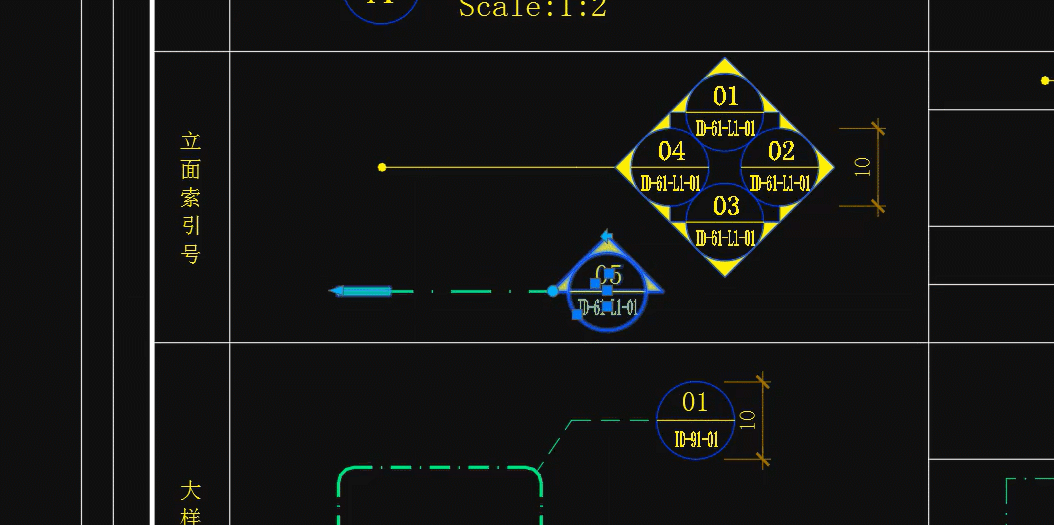

△A图中的剖立面索引号
△粘贴到B图中，A图中的立面索引就变成了普通的立面索引符
如何解决这样问题呢?
这其实是块的名称发生了变化，2个块的名称一致，需要进行块名称的修改
输入命令: RENAME找到块相对应的名称进行修改即可。

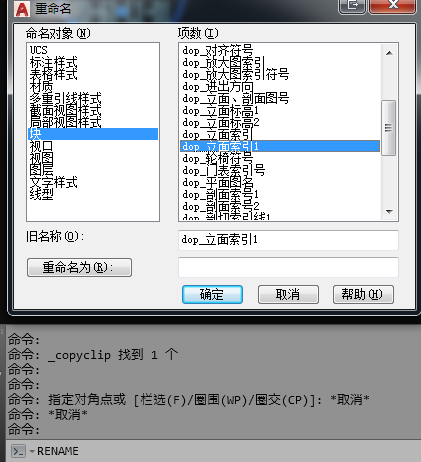

△修改块名称
以上便是本期的全部内容，有需要的朋友可以收藏起来便于调用，像前面所说的，所有关于CAD中设计师常常出错的小问题，更多关于CAD制图中遇到的问题可以来CAD的BUG清单速查手册来一探究竟。
△扫码查看更多制图问题的解决方法！
每节课都豪不拖沓，就像暑假作业后面的参考答案，翻开就能找到你要的对应的答案，不费脑、不费力，直接告诉你解决方案，设计得到年费会员可以免费观案全集，不是会员的话也只需要19.9元，就能看完整套课～
本期精简版：（长按命令复制）
问：同一张图纸中填充刷了,结果比例不一致
答：输入命令: Measurement 数值调整为1/0
再进行MA格式刷即可
问：CAD中文字高度不能修改成2.5高度
答：点击格式单位设置/输入命令Units 精度调整0.000
问：CAD打开文件显示错误问题
答：输入命令 Filedia ，数值调整为1 即可
问：模型和布局的线，为什么显示不一样
答：输入命令 Lwdisplay ，数值改为0，即可
问：CAD中“块”拷贝粘贴内容重复了怎么办
答：输入命令 RENAME 找到块相对应的名称进行修改。
