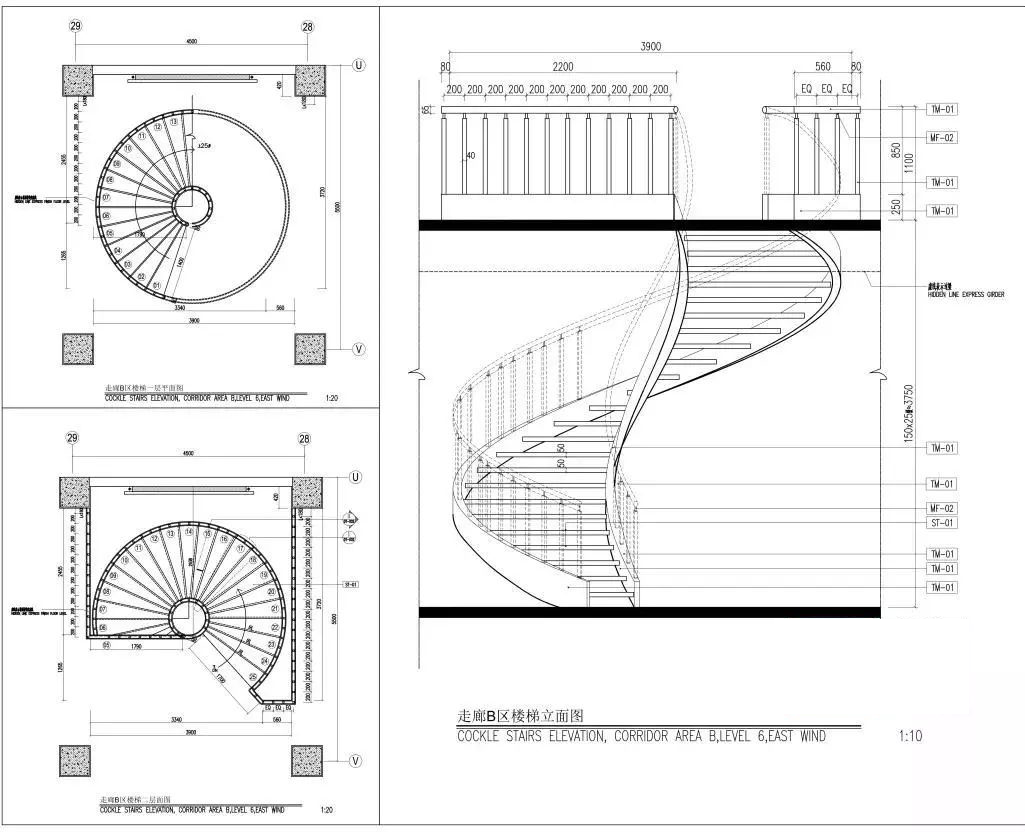

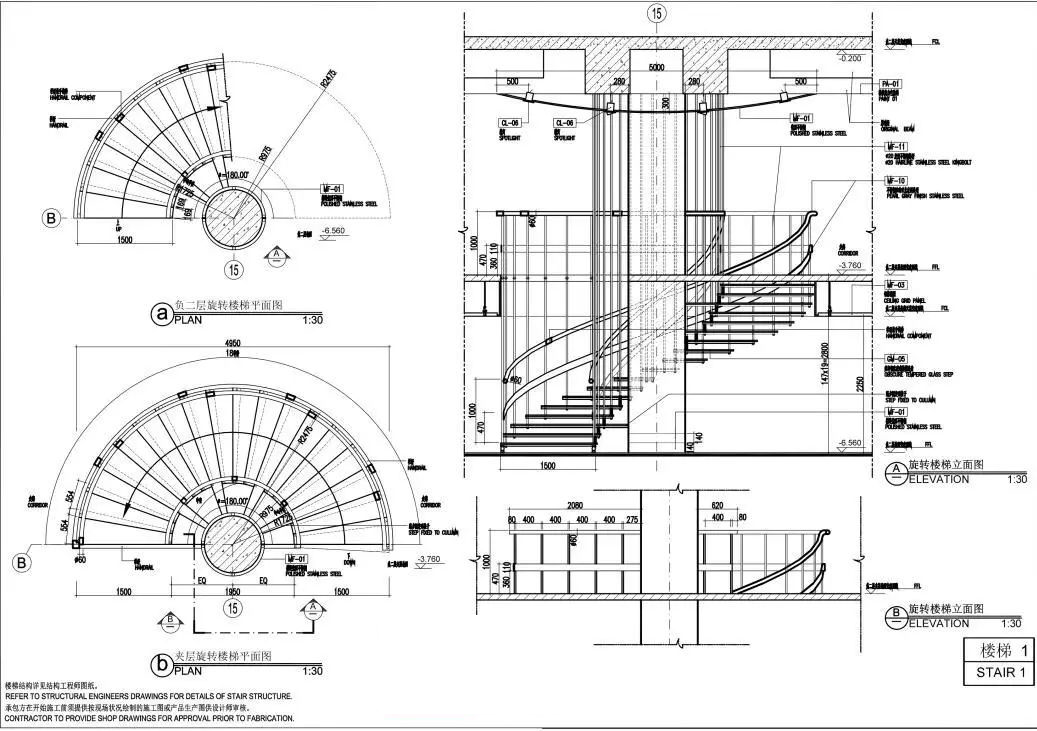

旋转楼梯图纸不会画？4个步骤就绘制出一套标准的旋转楼梯施工图，一起来看看吧~

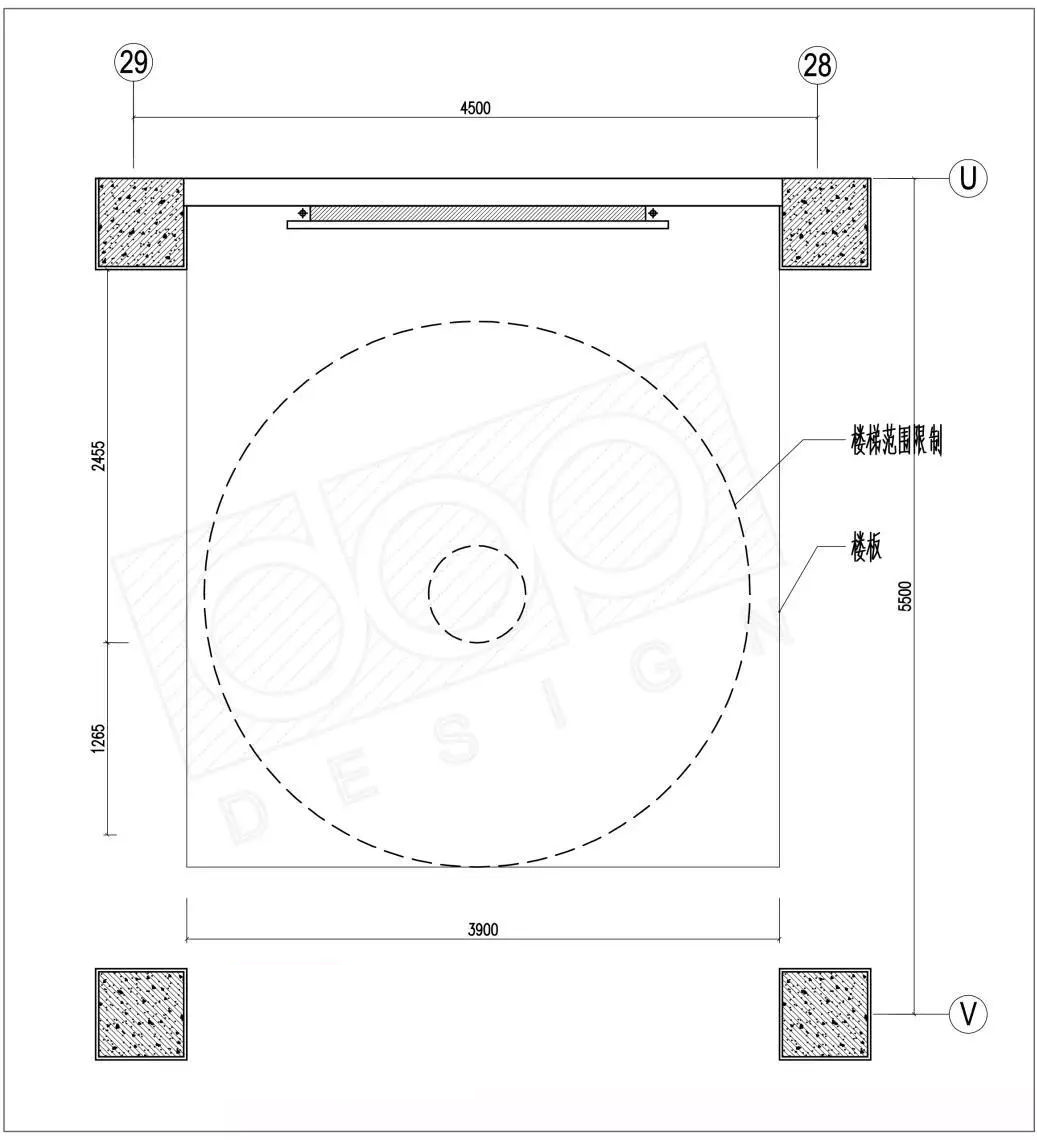

1、收集制图数据
包括建筑层高、楼梯踏步数量、起终踏步的位置、楼梯规范等等。

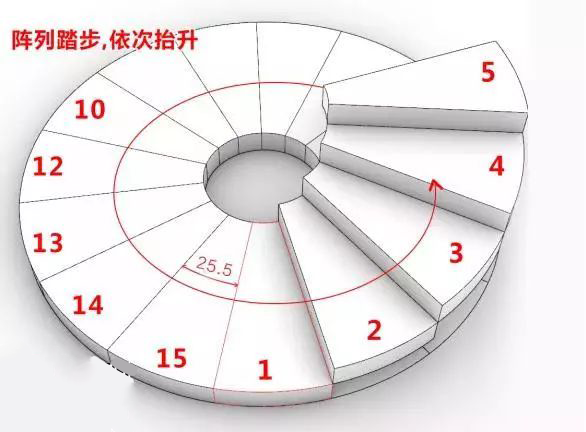

还要根据单块扇形踏步、固定楼梯出口，以此反推旋转楼梯的平面图。
2、核查碰撞和起始

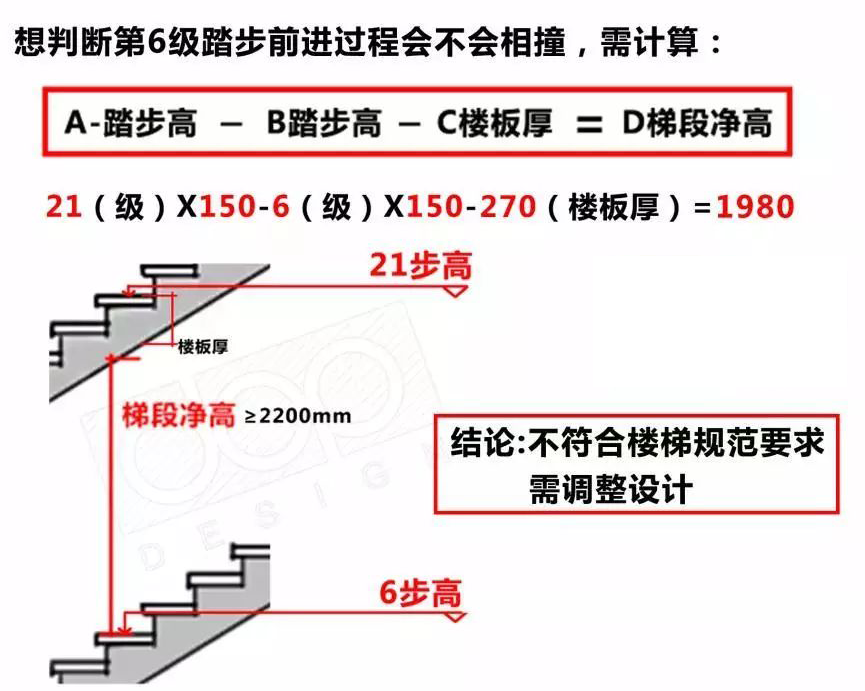

核查碰撞可以根据楼梯规范和这个“判断旋转楼梯是否撞头”的公式，来核查，以此调整平面图。

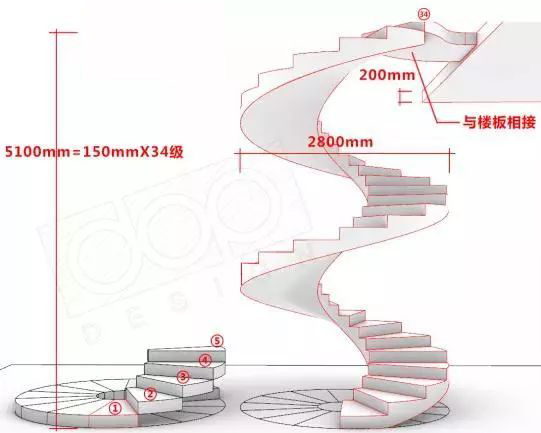

3、立体辅助推敲

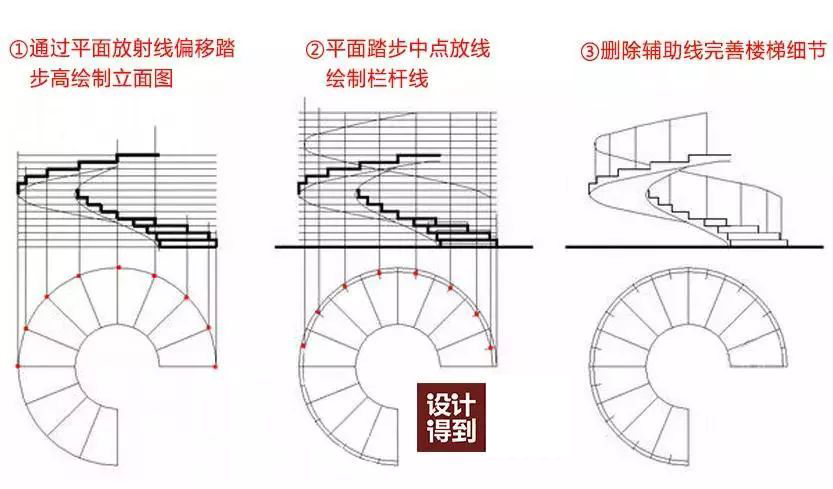

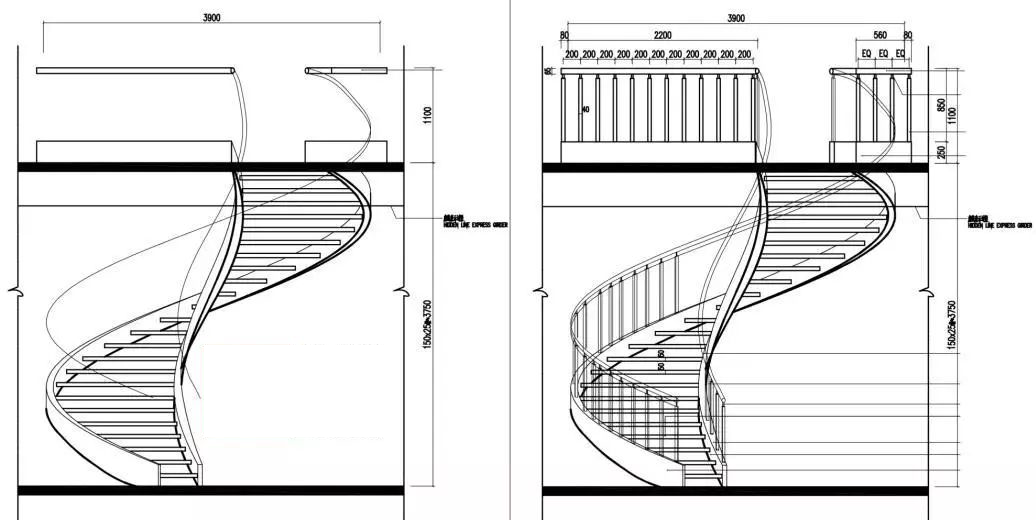

利用投影画法画出立面图、核查，之后把CAD平面图，导入SU或其他建模软件，进行推敲与验证。
4、CAD成图表现
确认方案可行后，根据“三视图”的原理，进行施工图绘制。

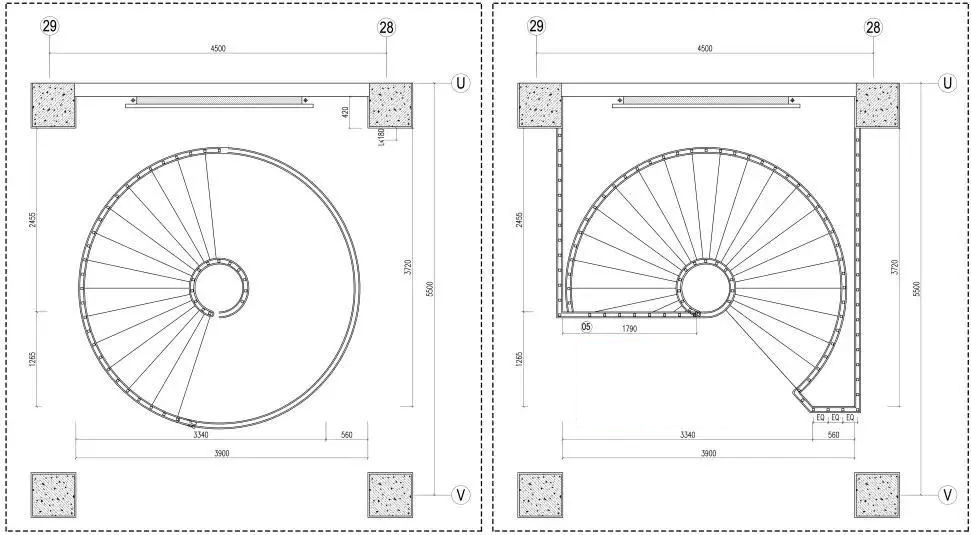

a、绘制楼梯外框

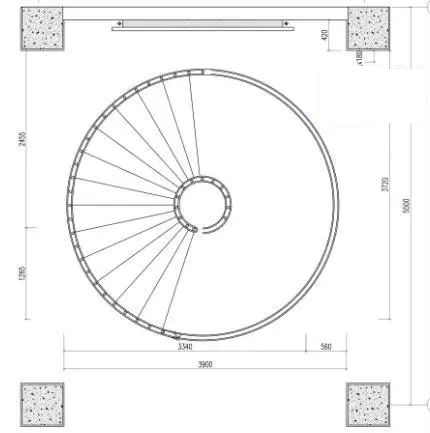

b、绘制平面图
c、绘制立面图
d、绘制扶手
e、排版、调整
最后，在布局空间进行平面和立面的排版，添加尺寸标注、踏步步数、上楼梯方向符号添加说明等。
