文字内容呈现

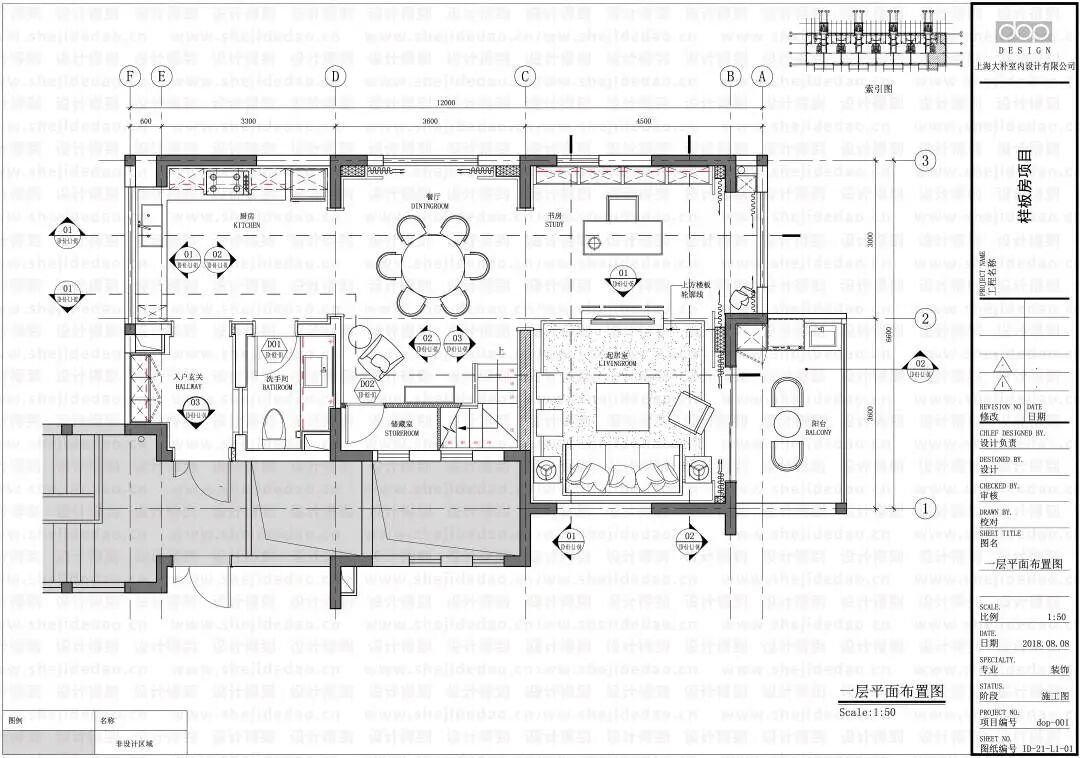

△dop施工图制图标准样图
在室内设计领域，当现场和施工图出现不匹配的时候，要通过什么样的图纸语言，可以更加高效和正确的来指导施工方落地呢？
答案是，在尺寸标注阶段，要灵活的使用“对称、对齐、EQ和居中”的图纸语言。除了能让制图更加高效外，还会极大提高图纸标注的正确率。
那么，CAD施工图里的对称、对齐和EQ，你会用吗？

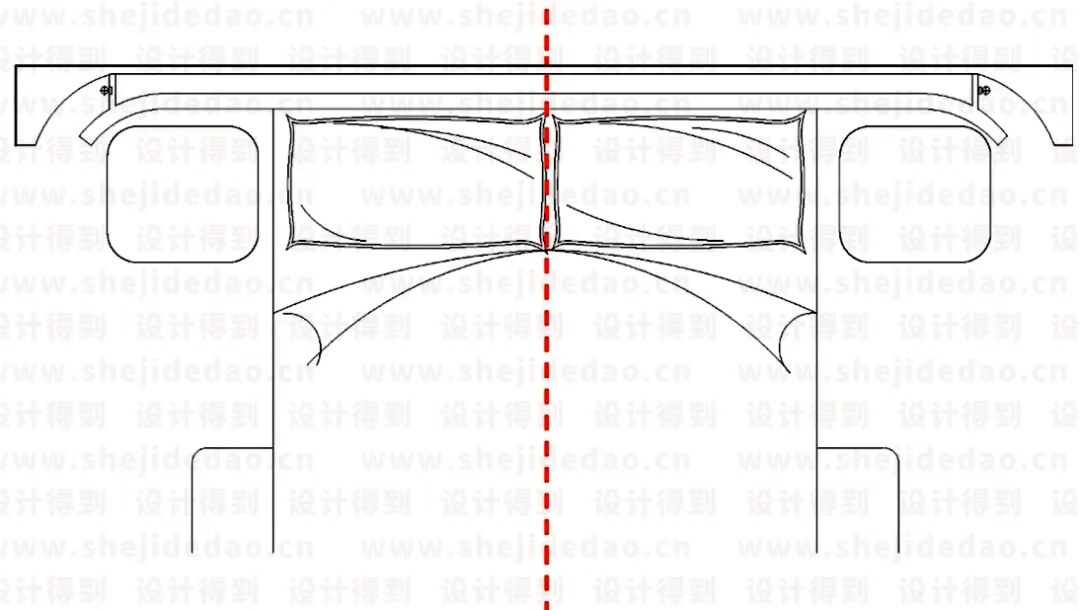

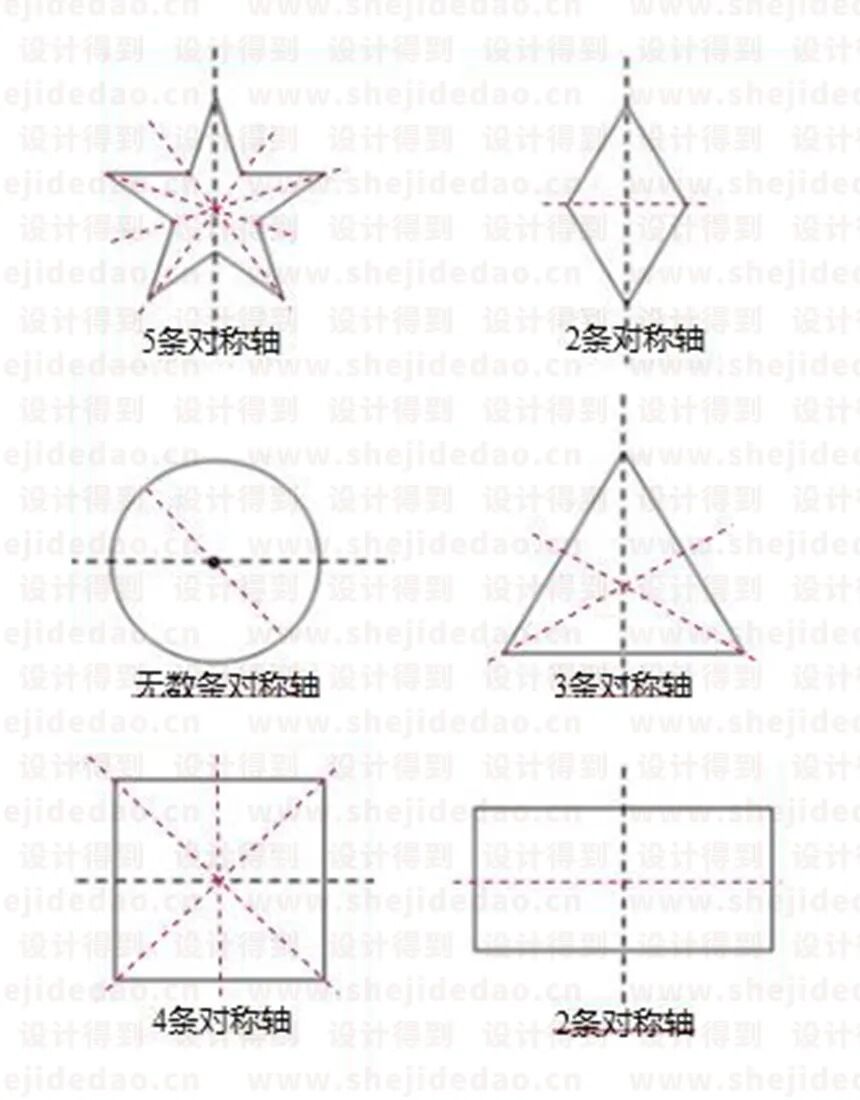

对称是指通过一根线为中轴，让物体镜像复制的图纸语言、

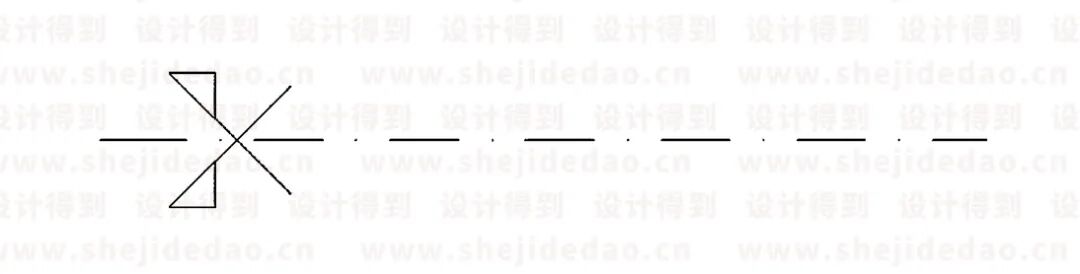

△ 对称符号
对称符号跟剪刀一样，中间有一条贯穿的点画线

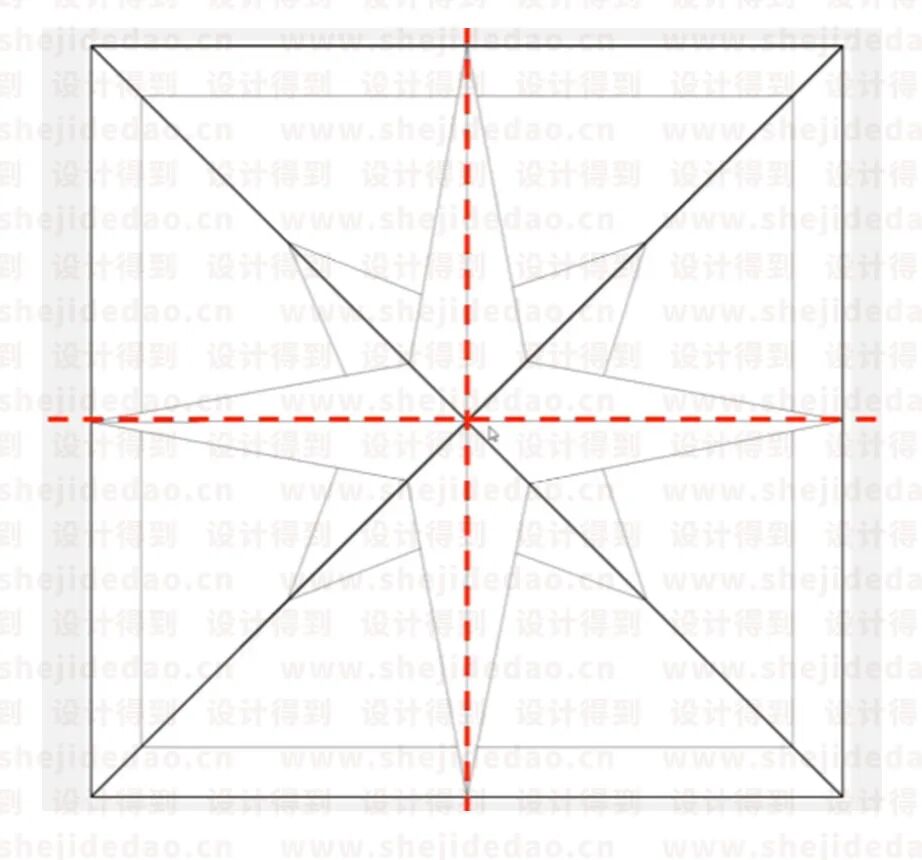

△使用对称前
△ 使用对称符号表达方式

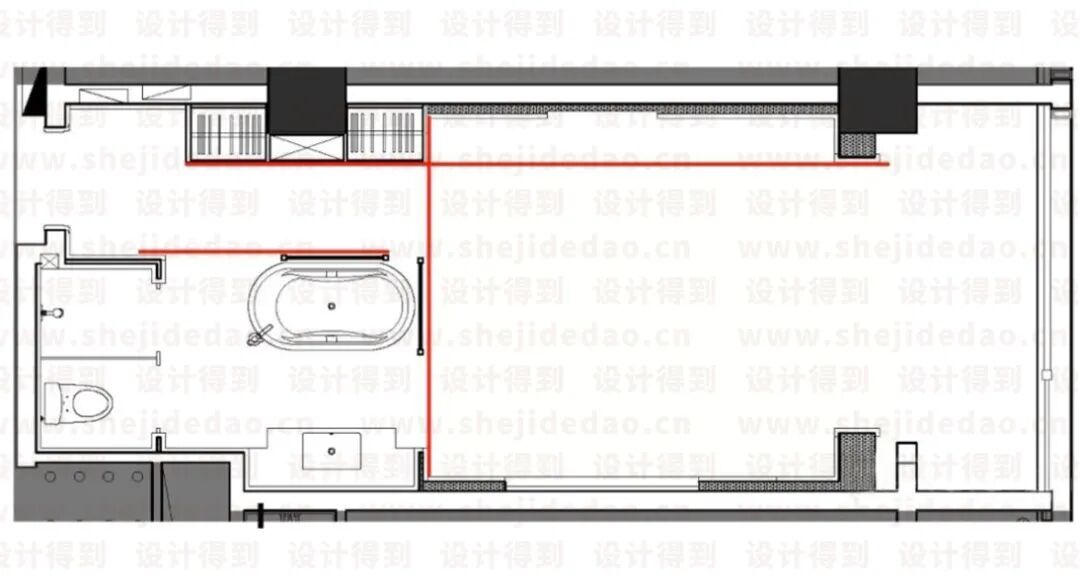

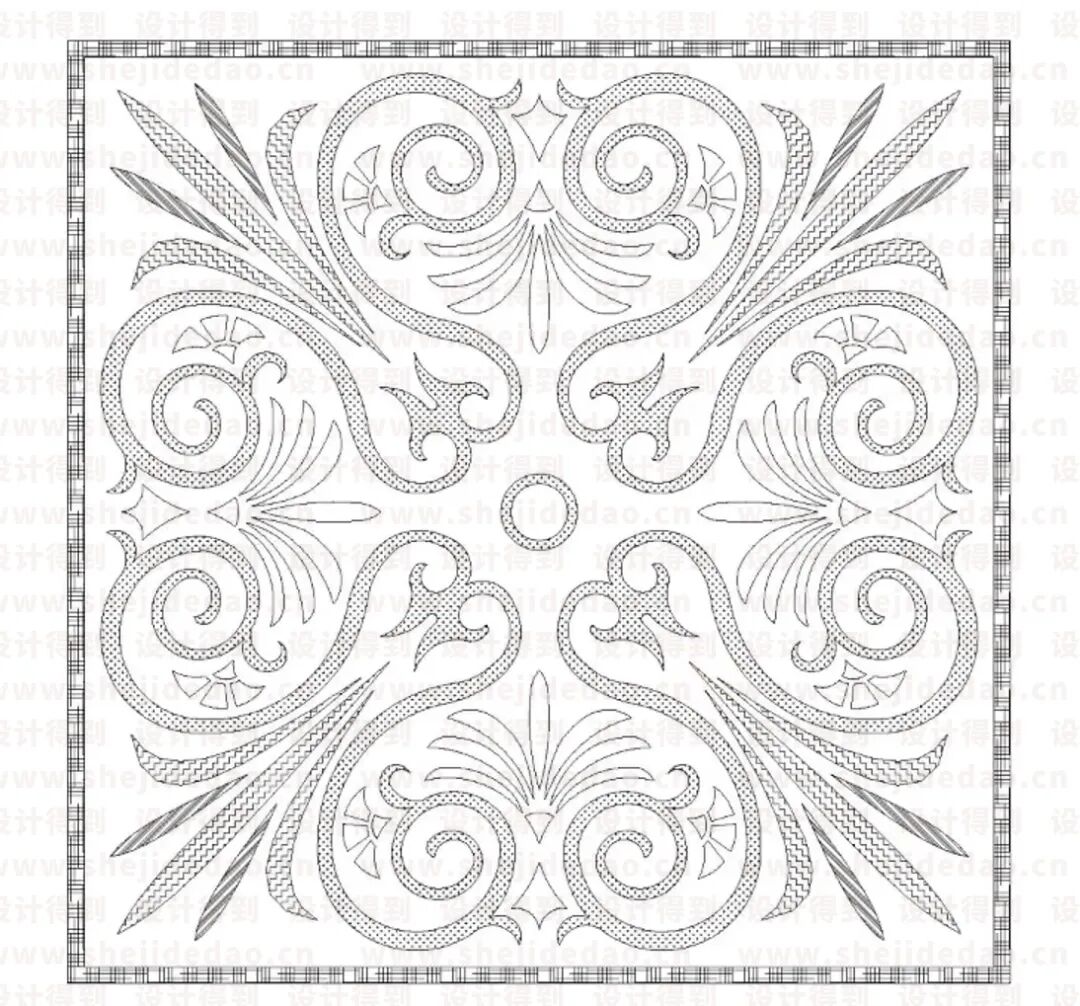

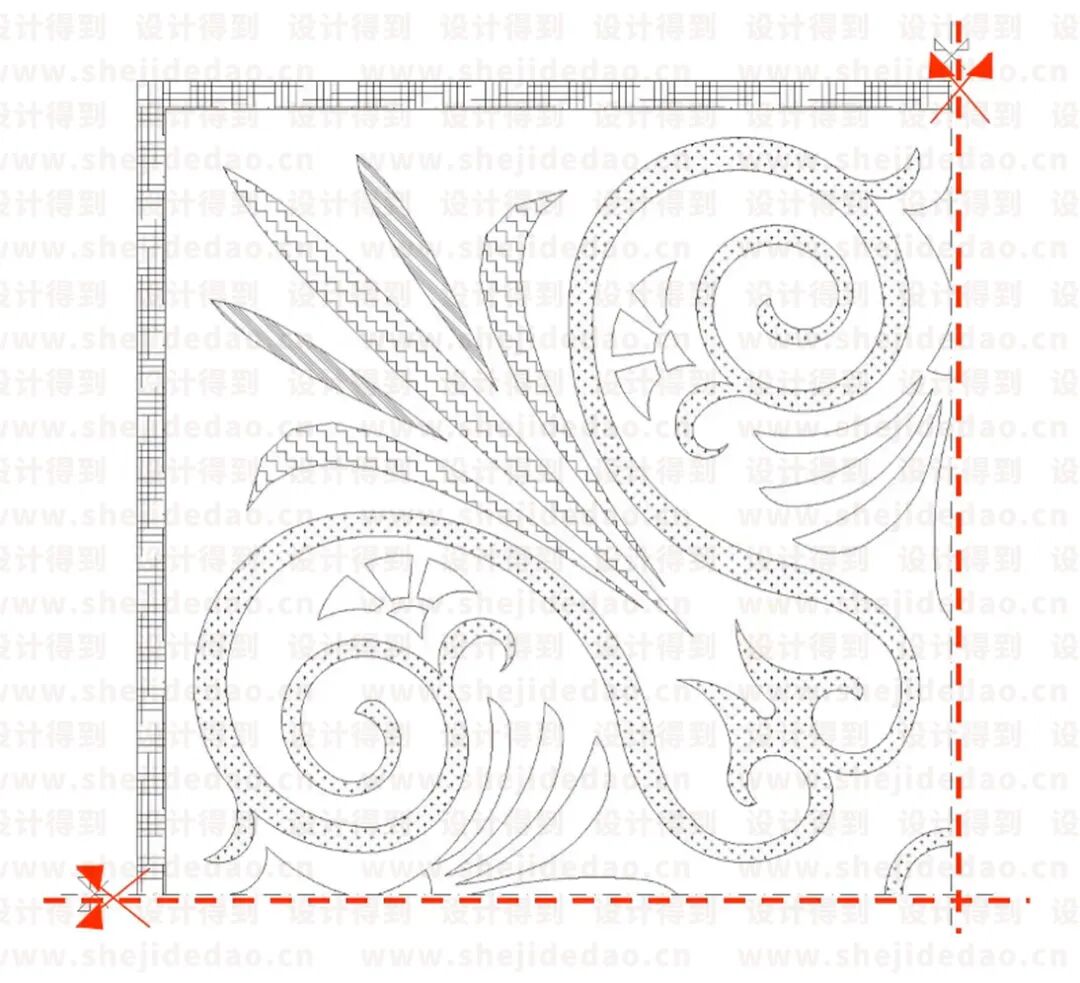

在画复杂对称图案时，会频繁使用对称符号，比如这样：
对齐是指两个有一定距离的物体或完成面，是齐平的关系

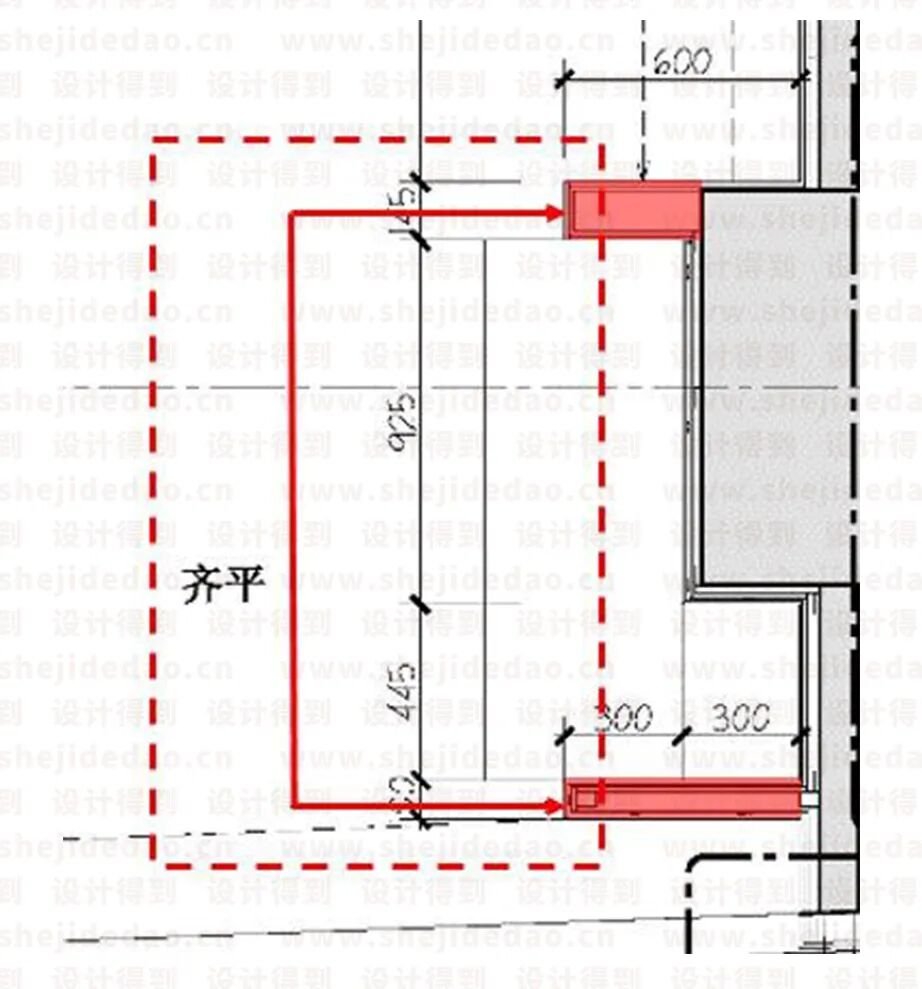

箭头所指的对象，完全对齐、齐平
△ 对齐符号

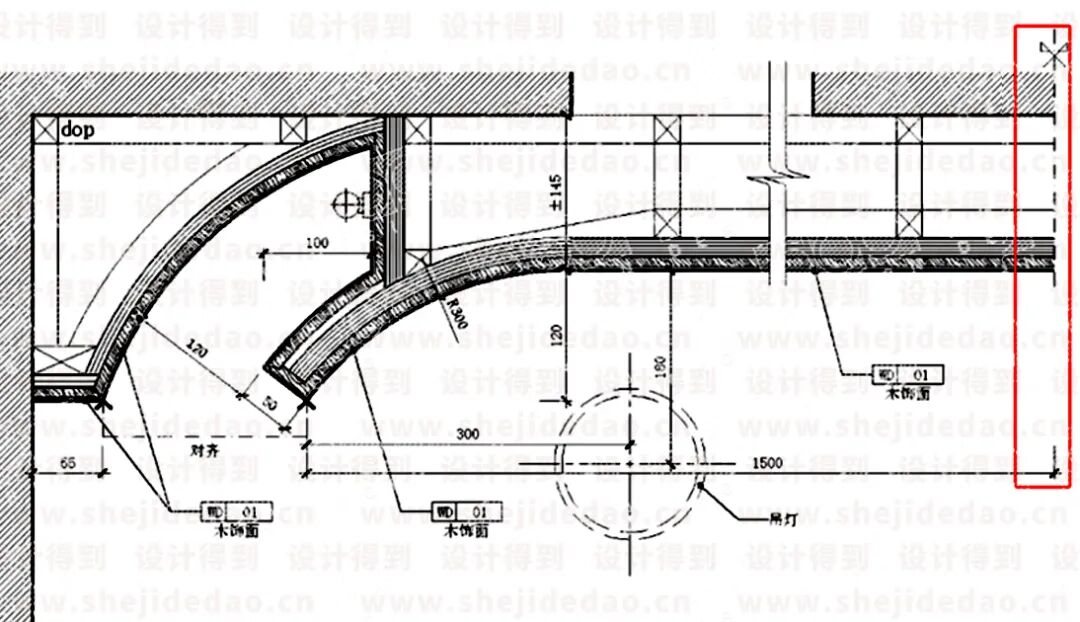

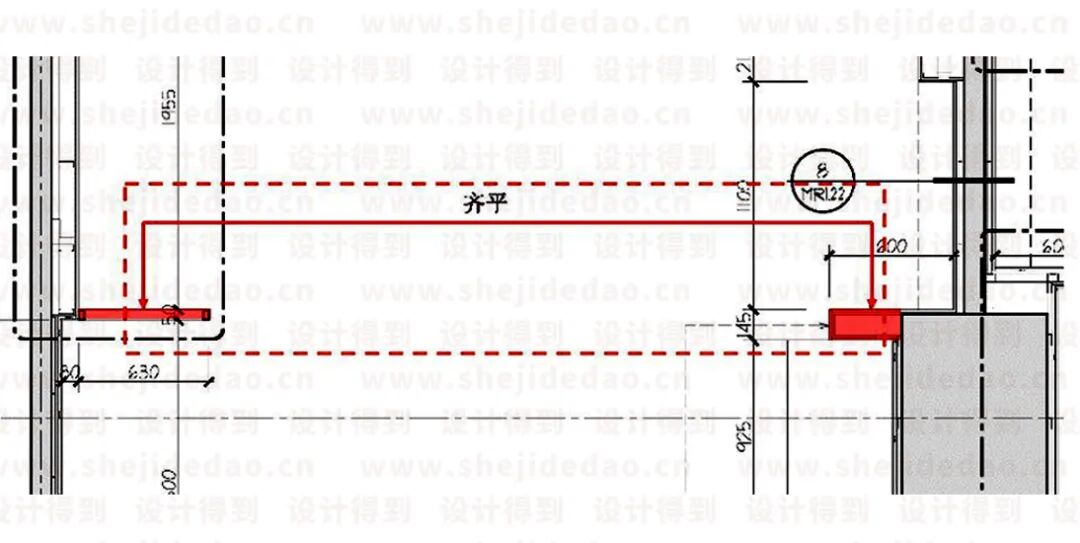

被普遍用在两侧墙面或造型的齐平关系确认上，比如这样：

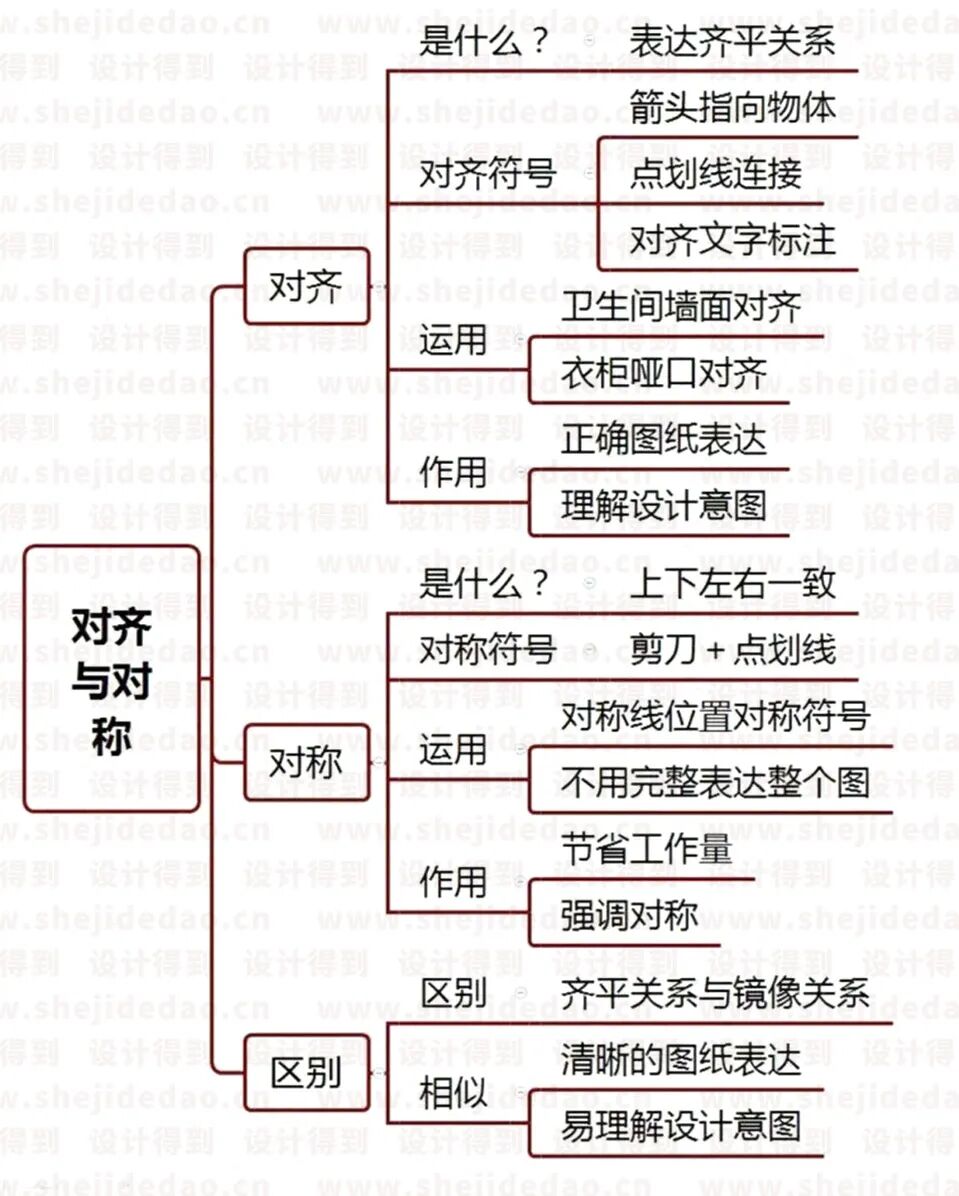

从图纸表达上，对称和对齐的对比如下所示：
EQ是等分的英文缩写，等量划分的意思

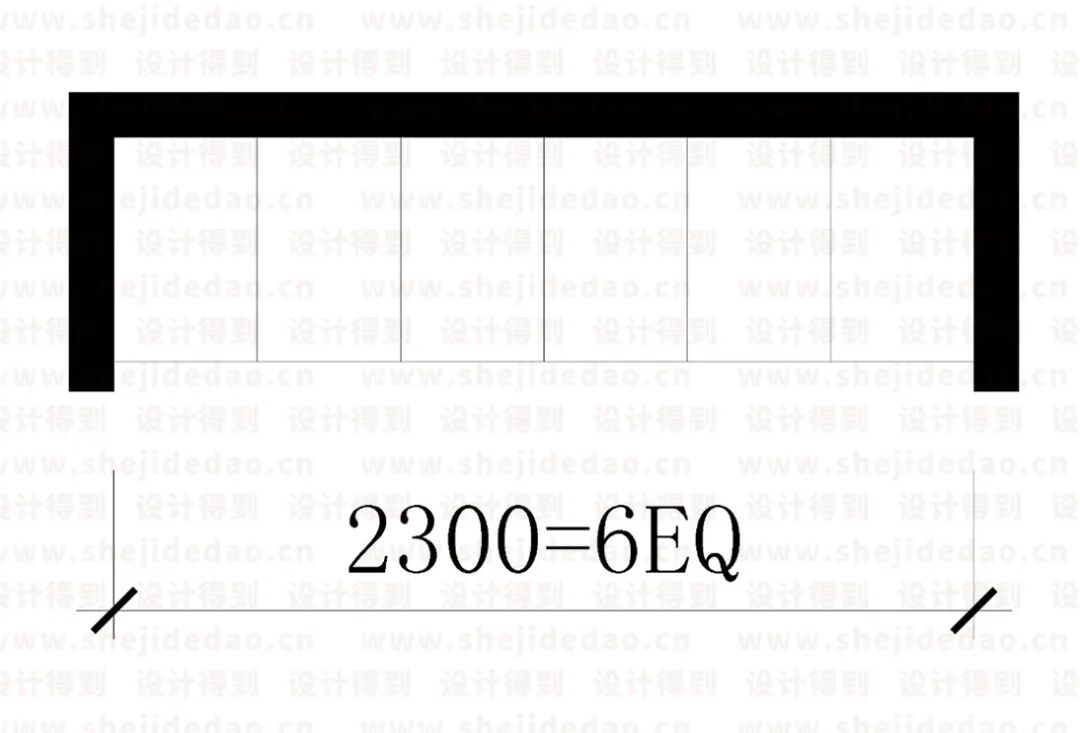

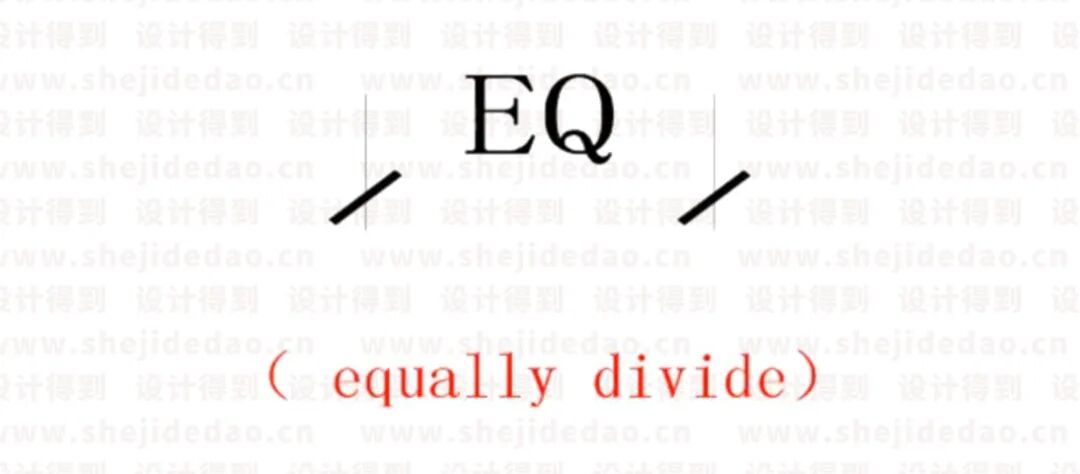

△EQ符号的使用

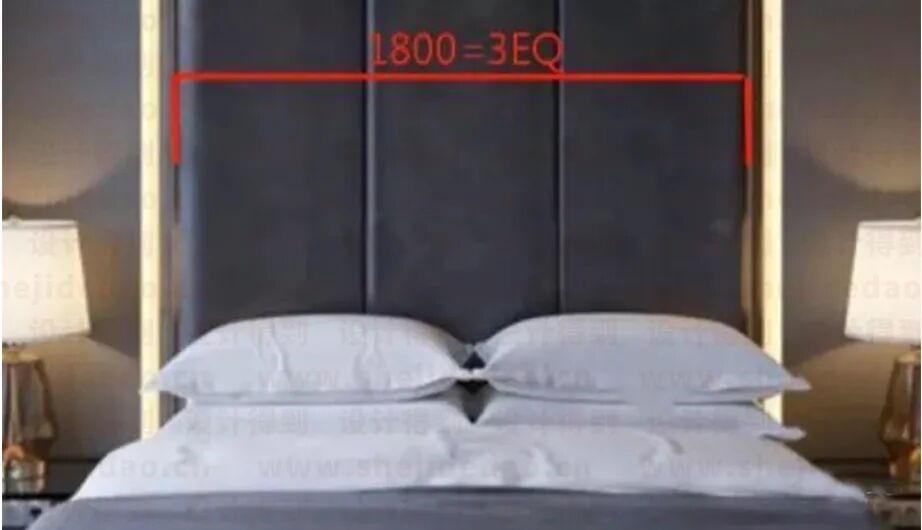

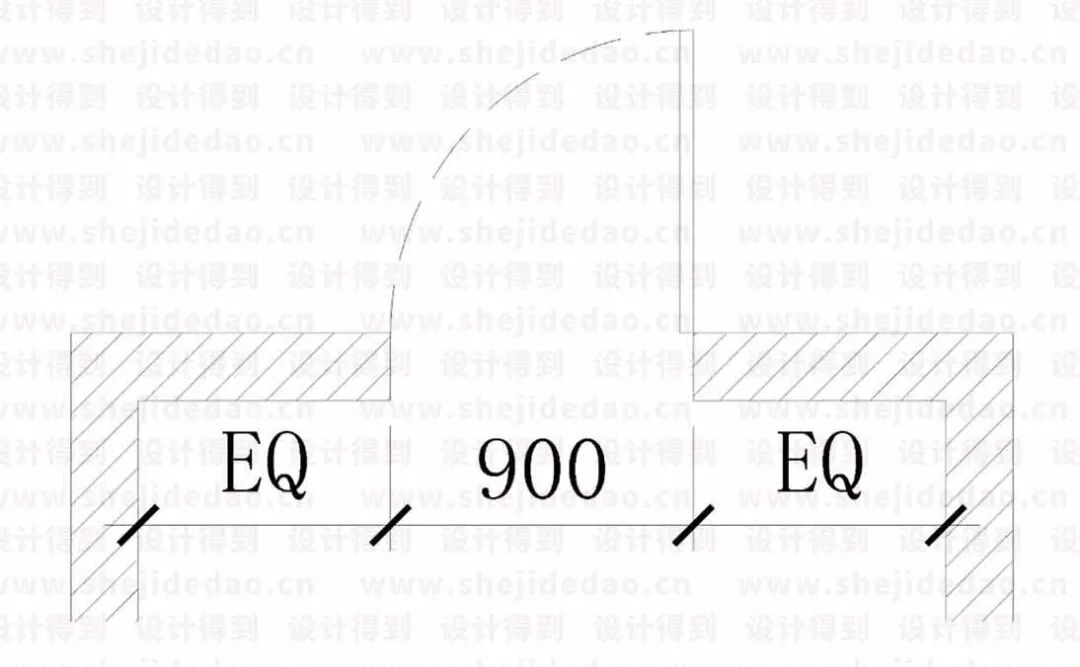

通常用在表达标注对象是等分或等距的时候，比如这样

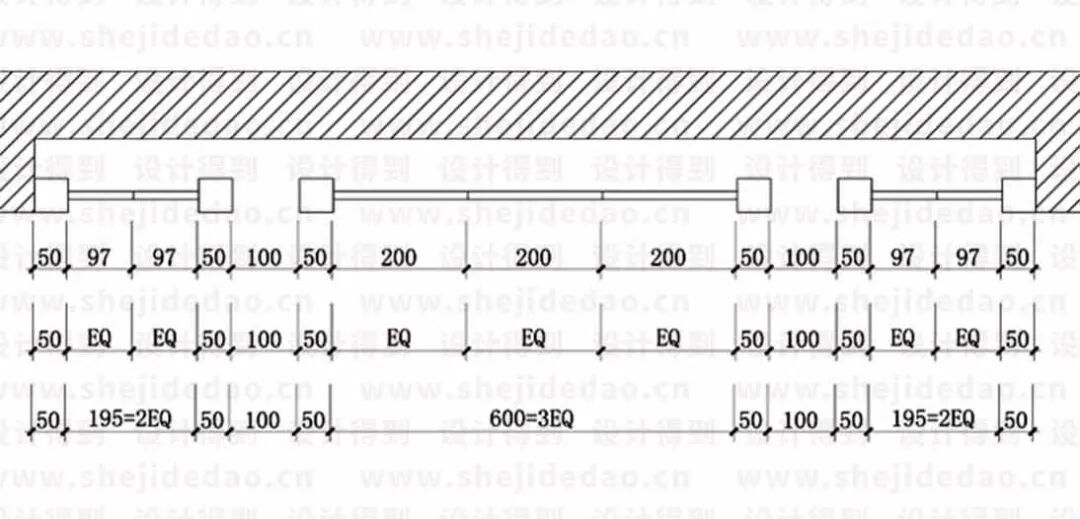

△上面3种标注，那个更好？为什么？
使用EQ符号，可以有效避免现场与图纸不符，导致的尺寸缺乏唯一性的情况发生

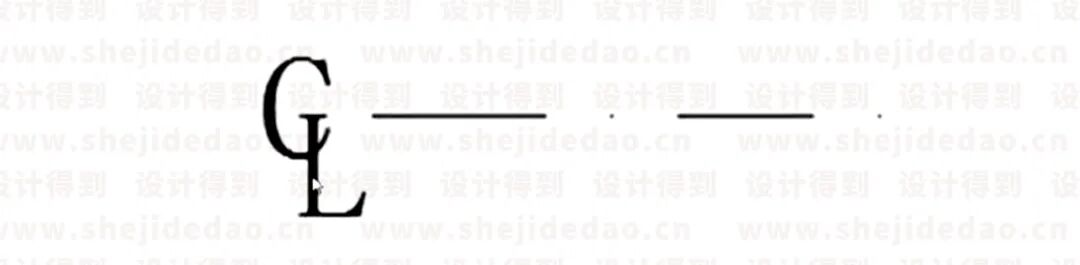

最后是居中符号“℄”，代表空间或物体的中心线
常在物体之间需要找关系的时候使用

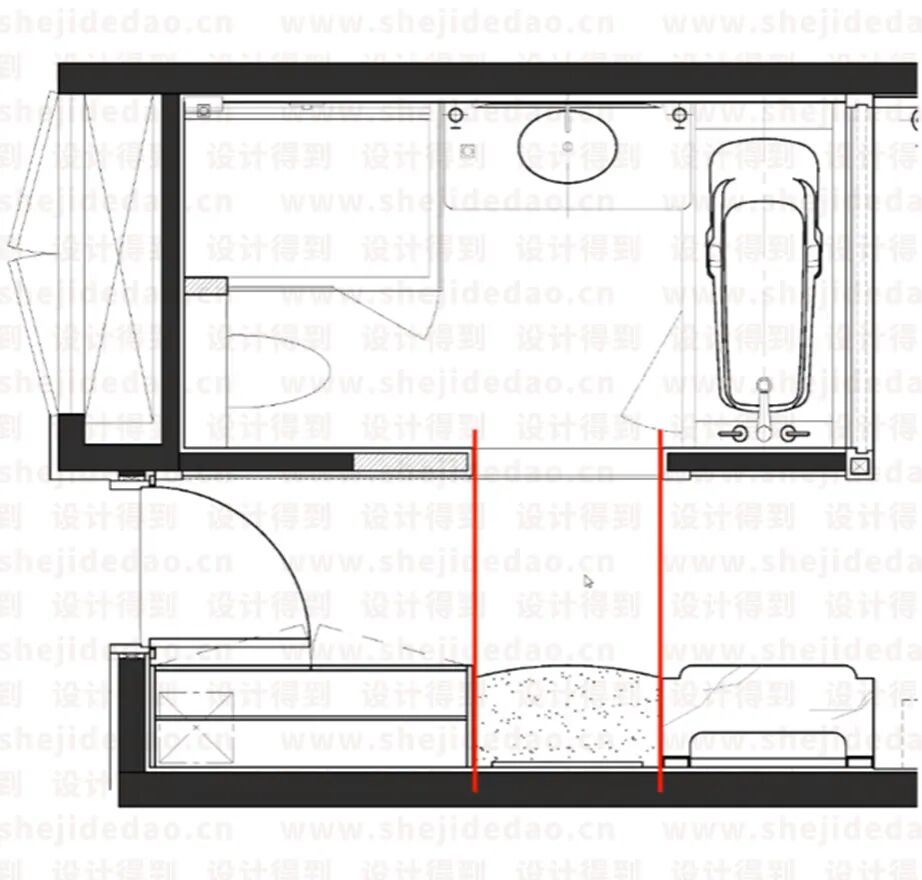

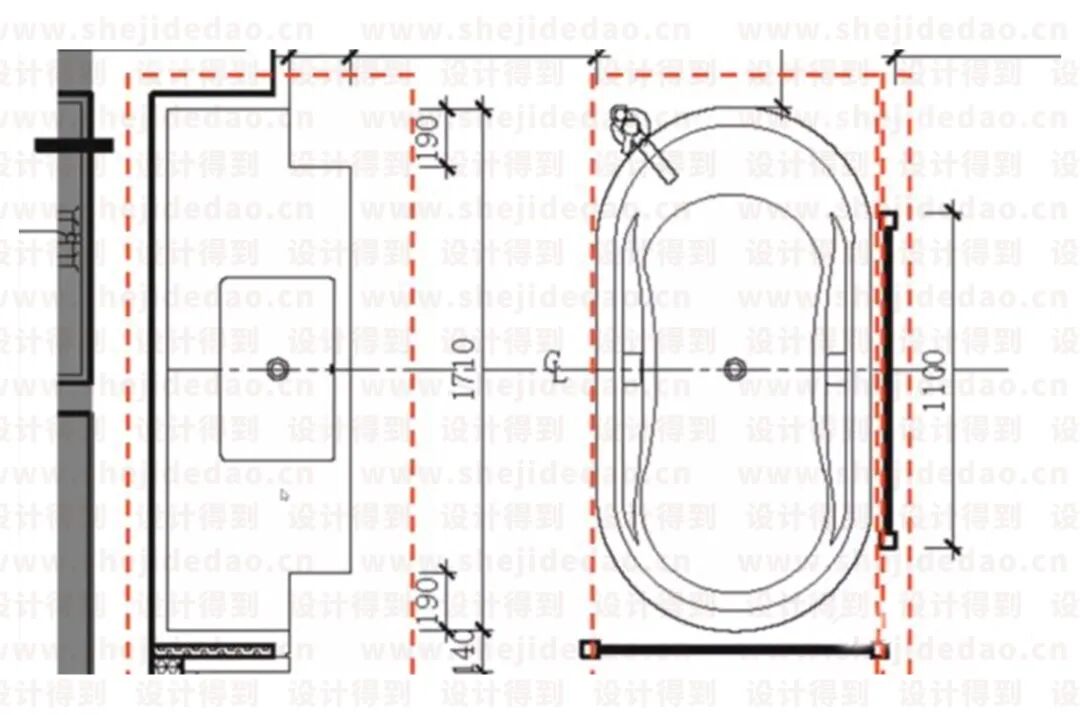

△确定台盆与浴缸中线关系

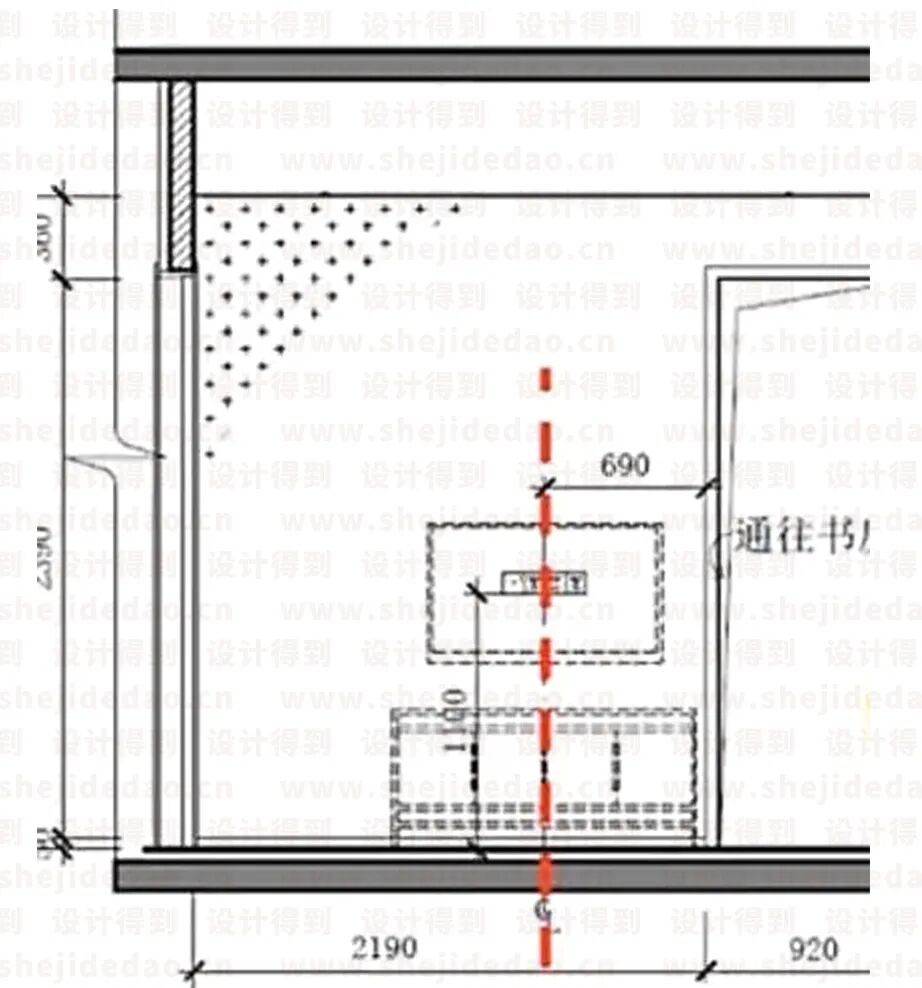

△ 确认电视与电视柜居中关系
怎么样？
这些图纸语言，你在用吗？
在使用过程中，有什么常犯的错误吗？
欢迎留言区告诉小编
好了，今天的分享就到这里，你学会了吗？
