2671块亚克力+百张施工图纸+数字设计建造，最具硬核技术的科技展厅重现宇宙之美？

发表于

收录于合集

HOT炽造工作室完成了一座从概念设计到施工建造极具挑战难度的“科技太空舱”概念展厅项目。

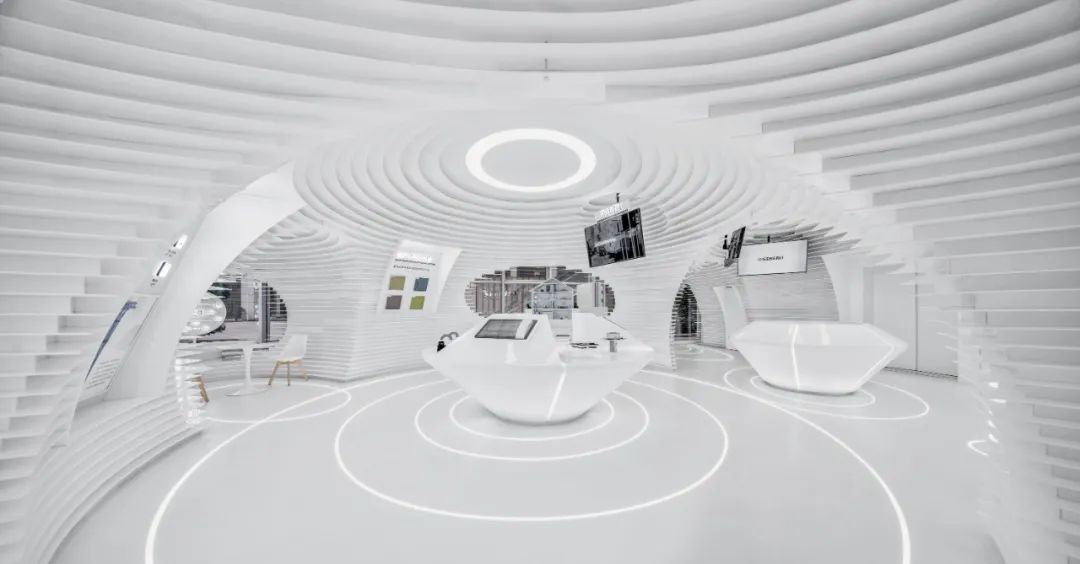

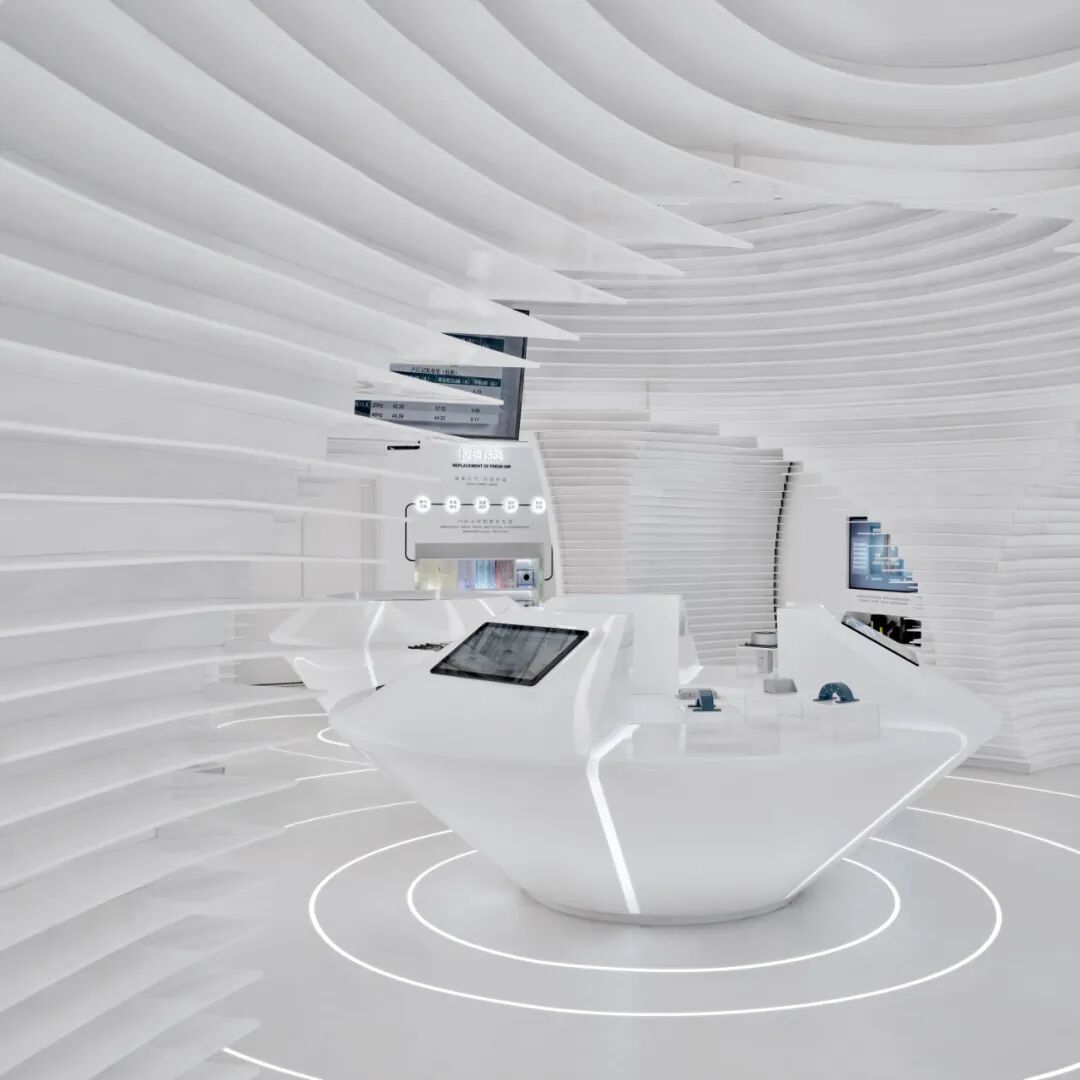

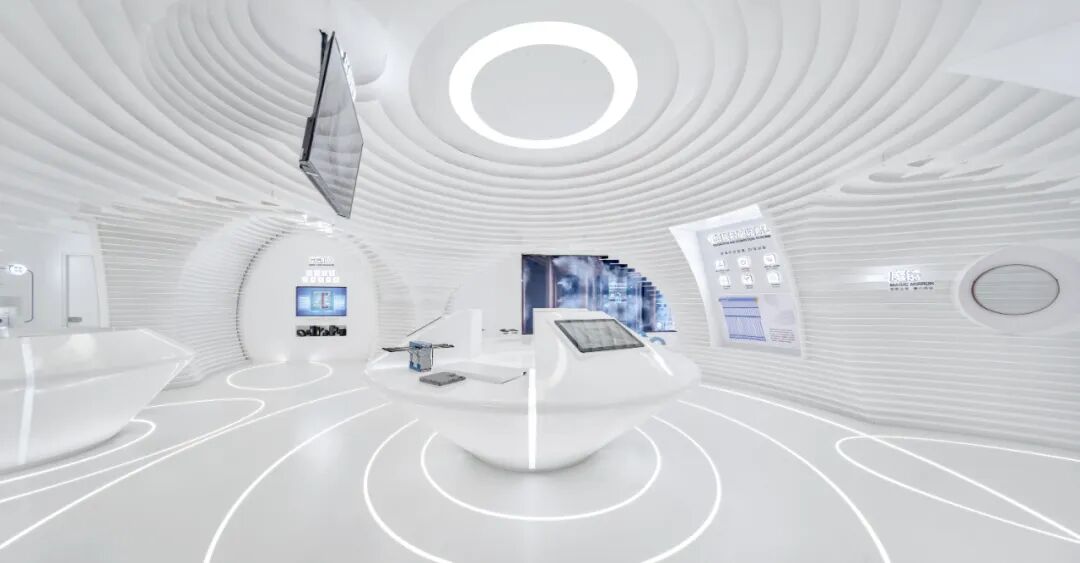

▼金茂绿建科技展厅室内©刘俊男

展厅设计经历了纯实物展示时代、艺术图文展示时代、声光电屏展示时代以及当下最前沿的智能互动时代的变更与发展，那么在全新的5.0时代，展厅究竟会以怎样的方式更好地呈现其所带来的信息与价值？设计团队在不断探索中认为，展厅5.0时代是在前者的基础上更注重品牌形象的塑造，而本次金茂绿建科技展厅则以实践呼应了设计之初的诉求与创新。

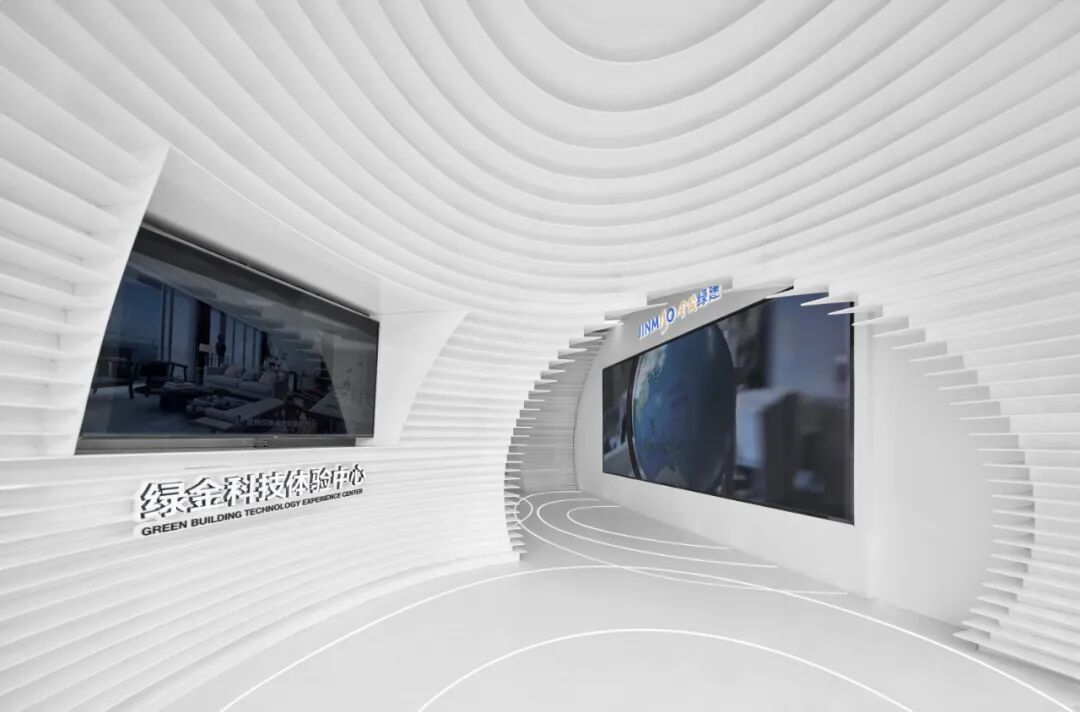

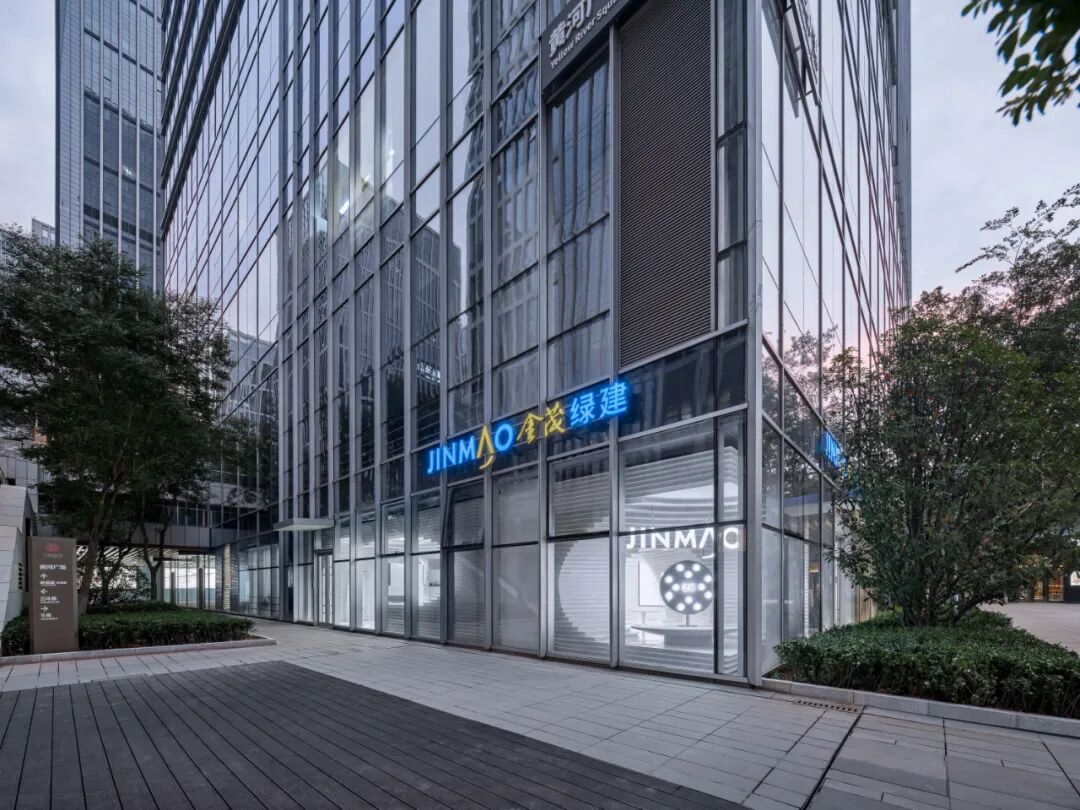

▼金茂绿建科技展厅主入口©刘俊男

项目综述 |

Brief Introduction

项目场地位于济南汉峪金谷CBD区的黄河广场，展厅面积约为140平米，布局方整规矩。展厅隔壁为品牌体系统一化的格力空调科技展厅，如何打造属于金茂绿建科技的品牌特有调性，树立济南地区的旗舰品牌宣传窗口以及与同类竞品品牌差异化的创意展厅，是本次项目设计的核心。

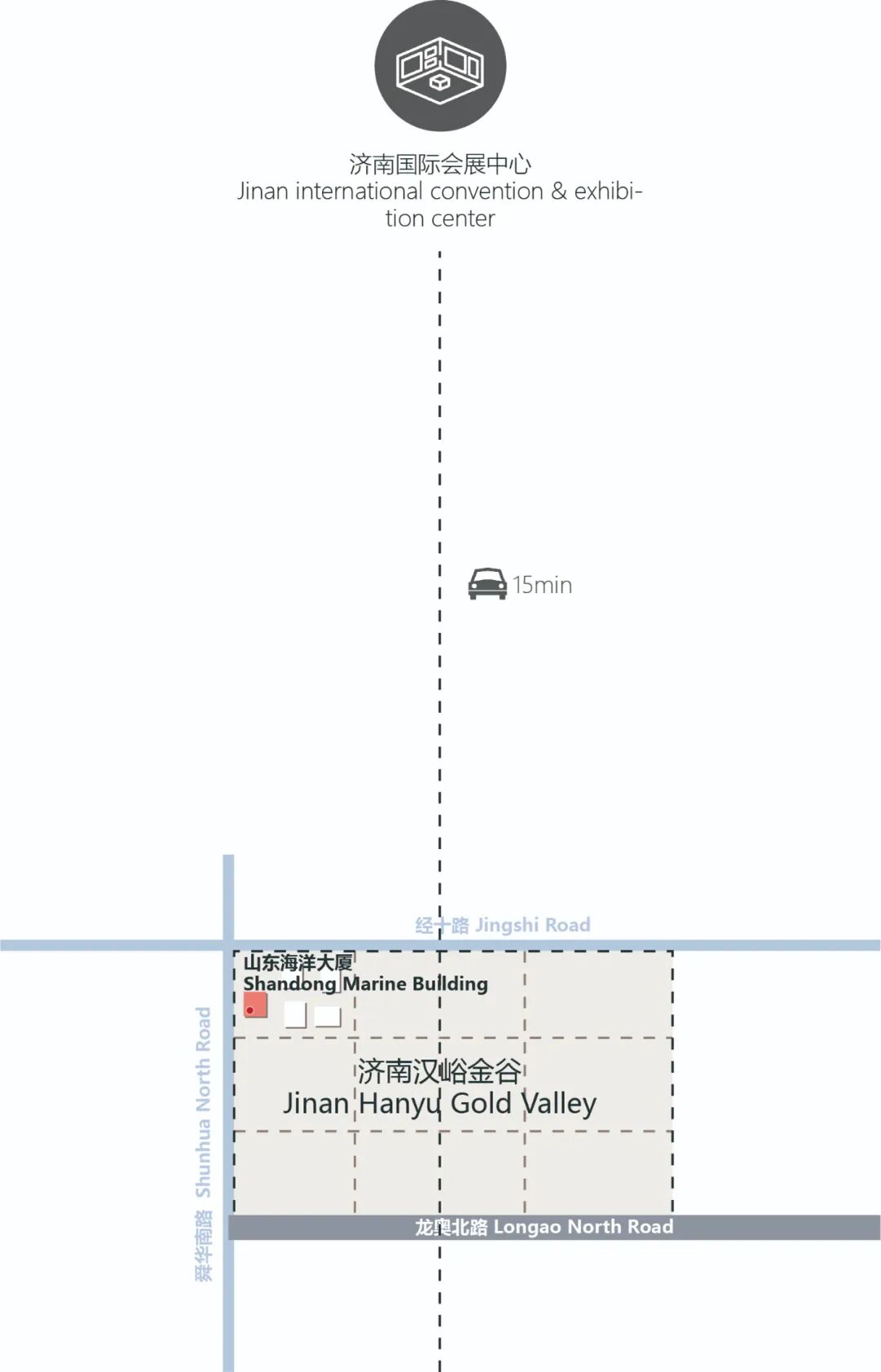

▼项目区位©HOT炽造设计

金茂绿建展厅旨在展示公司的最前沿科技，例如“新风科技系统”、“光伏产品”、“毛细系统”等，所有设计概念围绕“科技感”、“未来感”出发，结合沉浸式展陈的目标，意在将金茂绿建实力通过极致创意的手法呈现给观者。

与此同时，展厅场地均质、面积有限，展品种类繁琐且展陈方式多样，常规的展台+展墙模式容易丧失品牌特色，非常规的“空间型”手法容易导致展厅杂乱繁琐，展陈效果大打折扣，如何保持展陈合理、简洁、高效的同时兼顾品牌专属形象效果塑造，是一次难度不小的挑战。

设计概念：“太空舱” |

Concept: Space Capsule

我们希望打造一所充满科技感和沉浸感的联动主题展陈空间。

设计灵感源于科幻电影中关于“太空舱”的展现——太空舱由中央操控台、墙地顶一体化联动显示屏与氛围灯光、AI互动语音等元素构成，意图给观众打造一个前沿且极具效率的科技工作空间。

▼星球大战游戏场景（图片源于互联网）

▼金茂绿建科技展厅对比效果©刘俊男

因此我们希望能够将这样的特点结合在展厅空间中——首先，展厅的形式本身也是一种展品，能够给观众带来沉浸式的氛围感受；

其次，展区以“舱”的形式划分，避免了尺寸有限的场地上由于墙体直接分隔带来的局促与闭塞感，多层次的虚限定带来了观展视线的多重穿透与遮罩，重现了中式园林以小见大、别有洞天的空间感受。

▼“舱”模式（下图右侧）分隔打破了传统展览分隔（下图左侧）的闭塞性，极大地丰富了空间观展体验©HOT炽造设计

最后，展览形式摆脱传统展墙+展品的对应式布局，通过主题舱内由低处的操控桌（展台+显示屏）、中部的内嵌式展墙、高处的吊挂式屏幕三位一体联动展览，在增强了探索趣味度的同时，将观众从第三视角转变为第一视角更主动地“掌控”着观展的操控性。

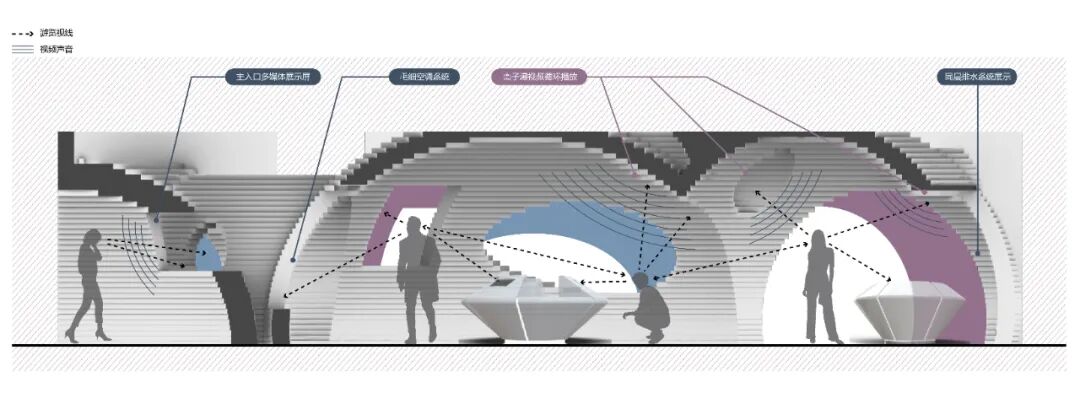

▼全方位一体化的“舱”模式展厅©HOT炽造设计

设计手法：球体“切割”艺术 |

Design Method: Sphere Boolean Operation

展厅形态由大小不一的球体相交重叠后负形“切割”而成。

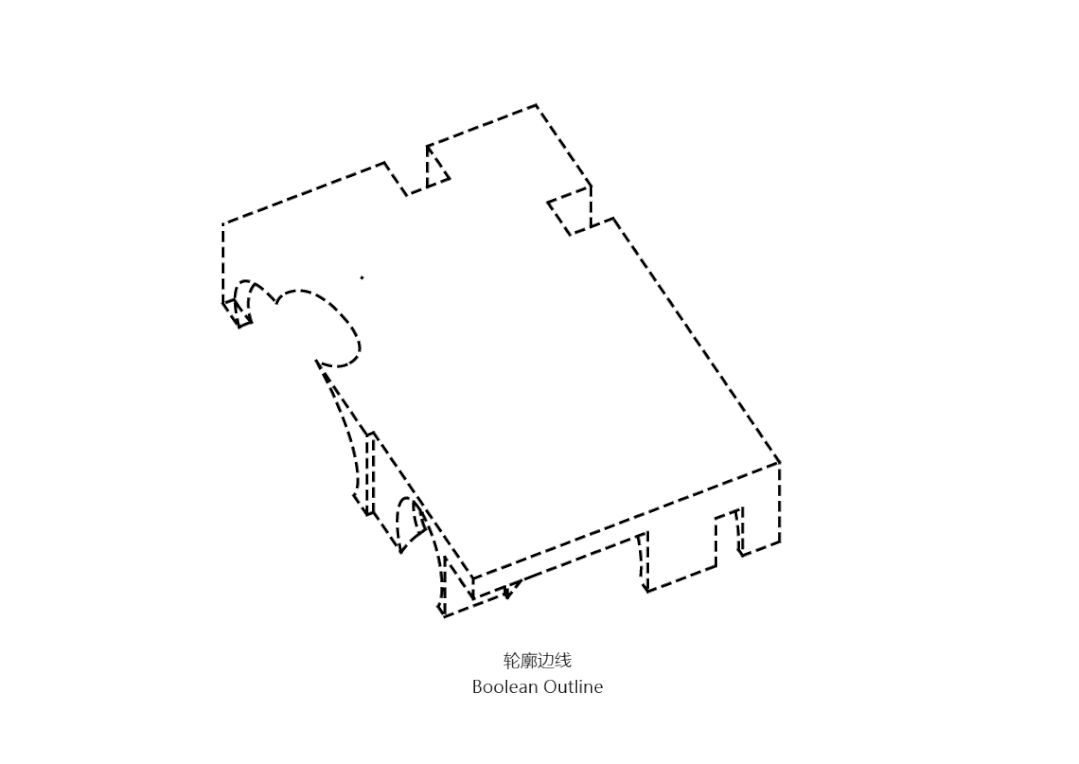

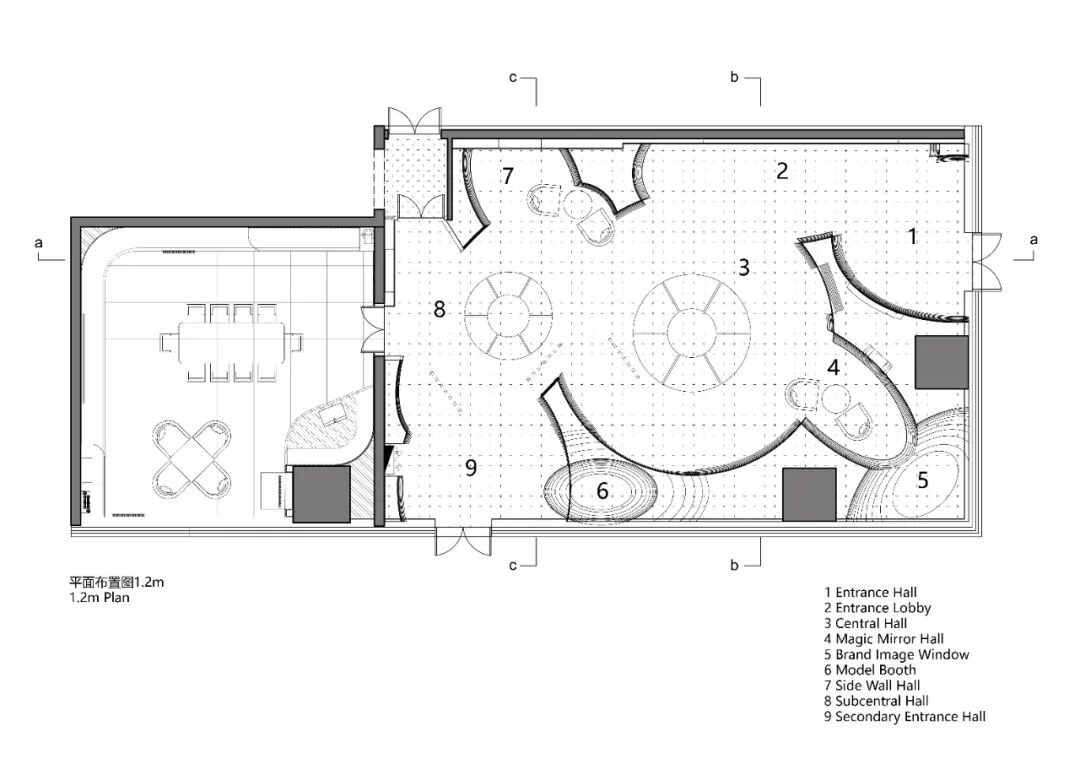

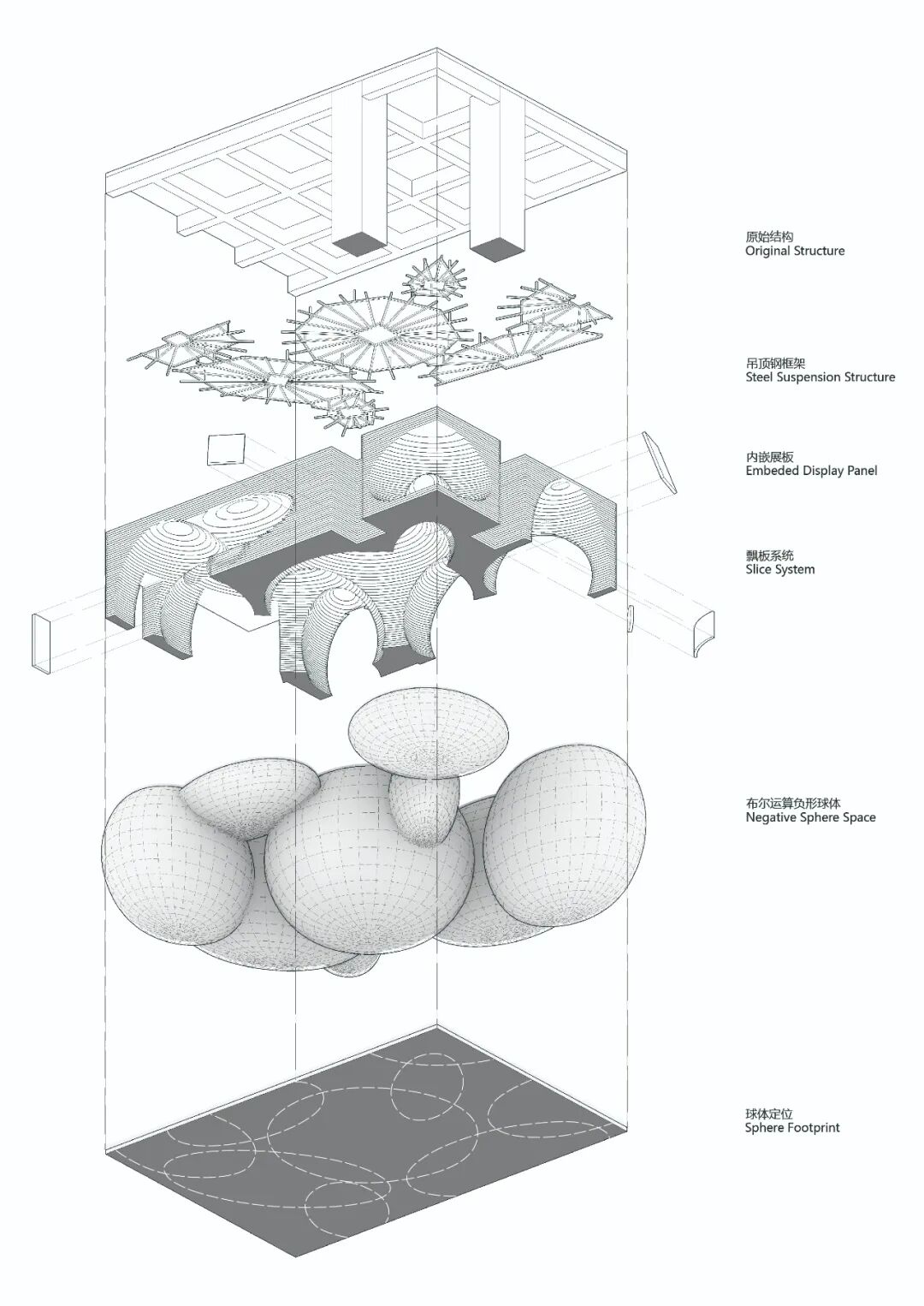

▼金茂绿建科技展厅分解轴测图 ©HOT炽造设计

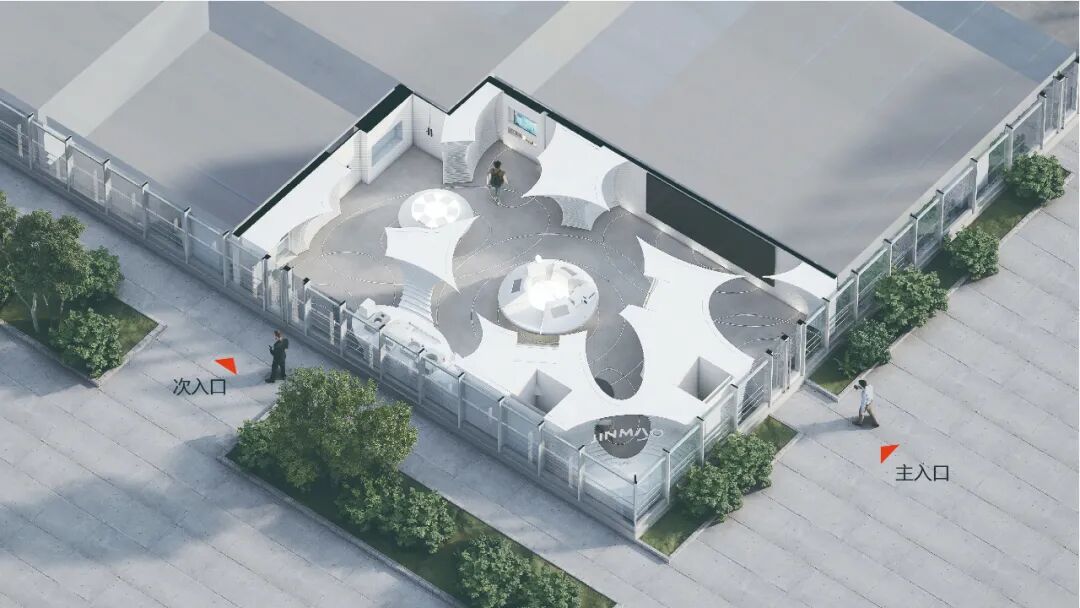

▼金茂绿建科技展厅轴测图 ©HOT炽造设计

展厅分为主次两个出入口，从“入口空间球体”的中心进入，创造一个沉浸式体验的“前奏”。其次通过对空间内球体的小大和位置的组合调控，从而“切割”出主要的观展流线，所有展品沿球体外边缘布置，配合中心的两个大展台以及吊挂显示屏，共同形成了展厅的基础体系。

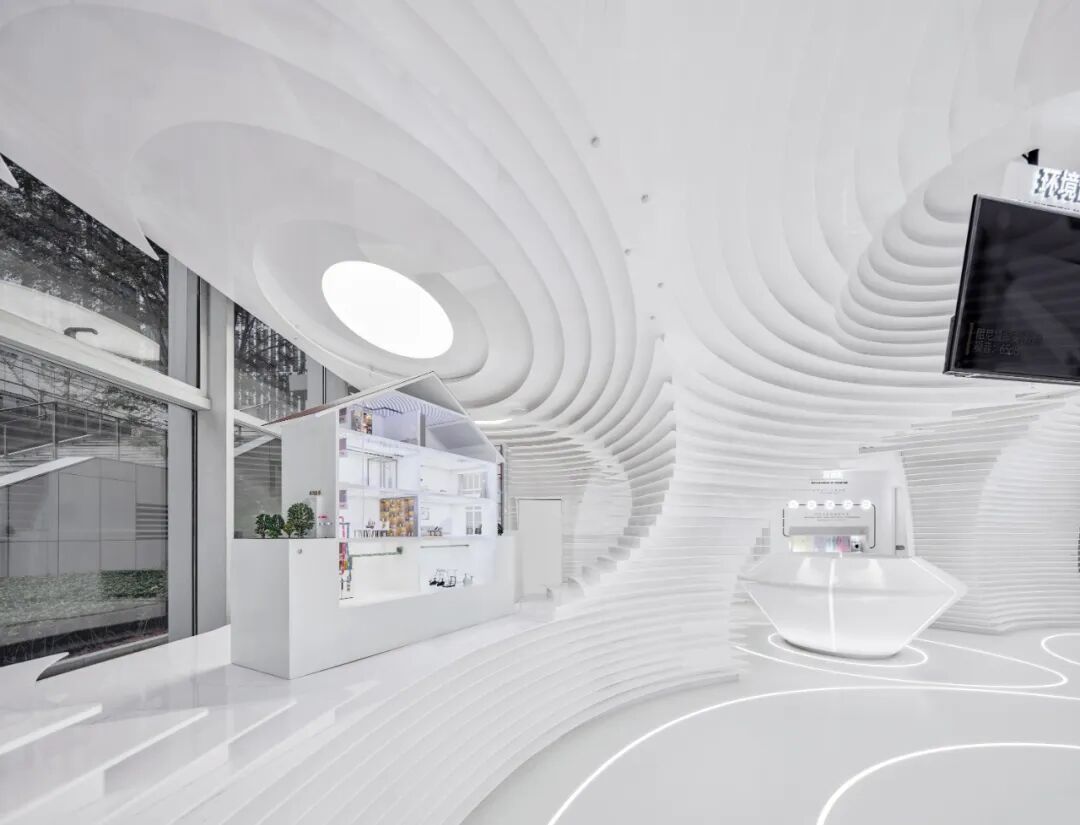

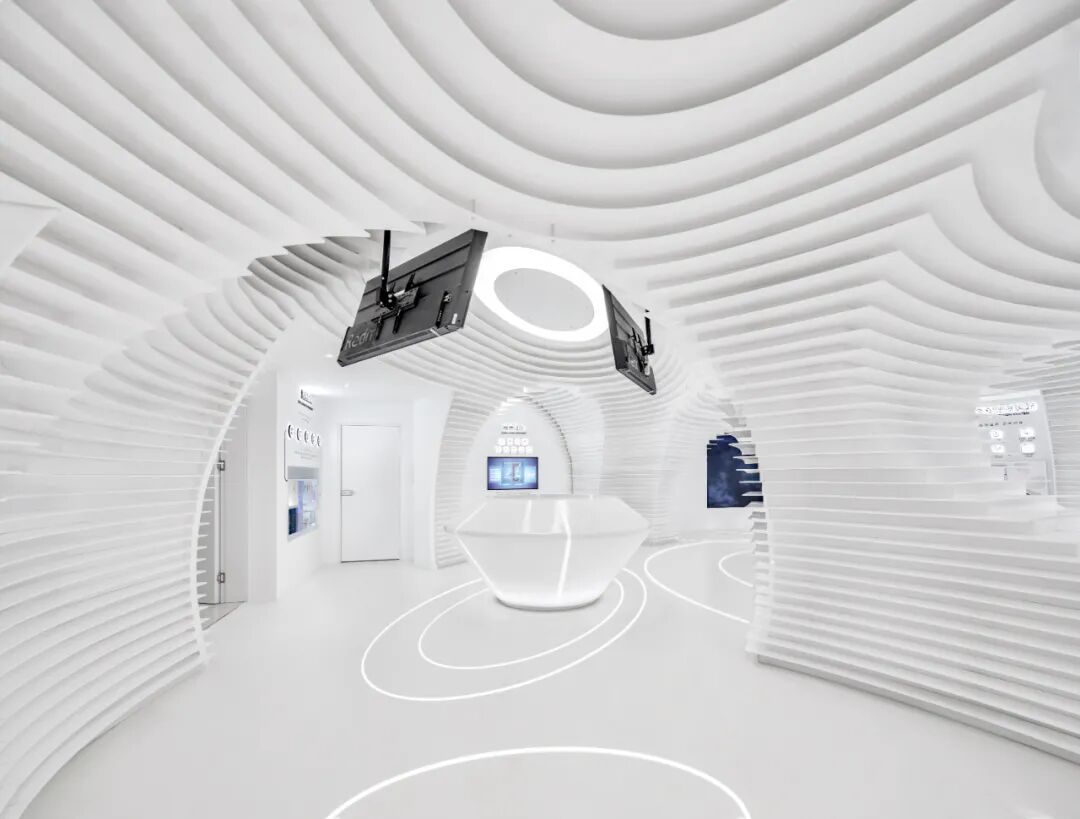

▼金茂绿建科技展厅入口前厅 ©刘俊男

空间体系 |

Space System

我们引入了球体作为展陈空间的几何原型，使观展在视觉与听觉上更具沉浸感，所有球体自身即为内容载体，即每一个球体是一个完整的厅。我们先定义两大主展厅，将其他小球体与大展厅球体进行布尔运算，作为主展厅的延伸空间。所有球体外的腔体空间则用于隐藏结构构件和设备系统。

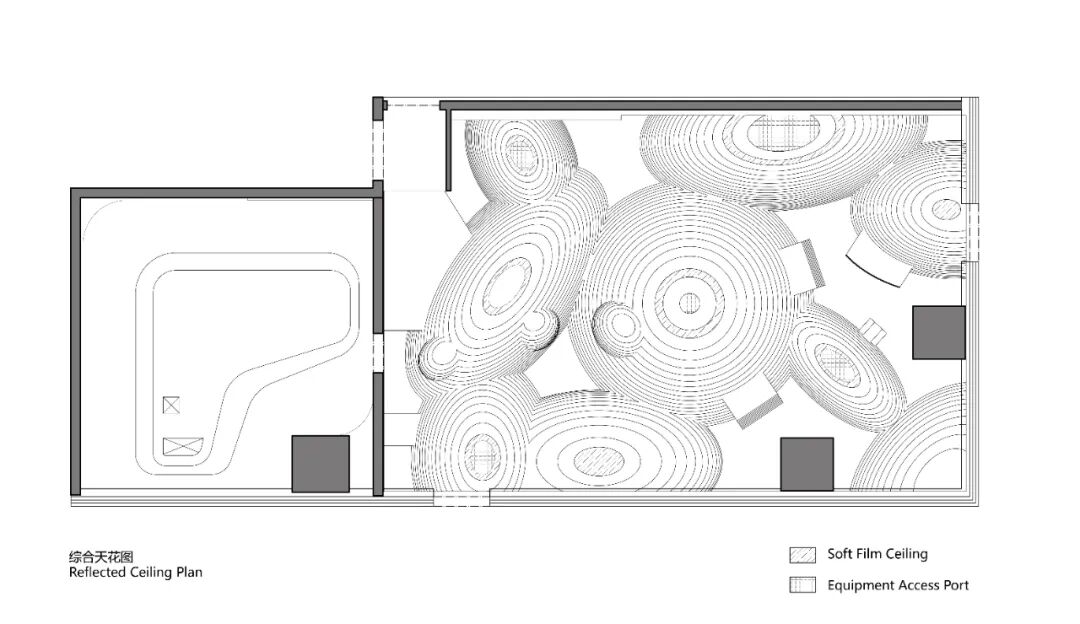

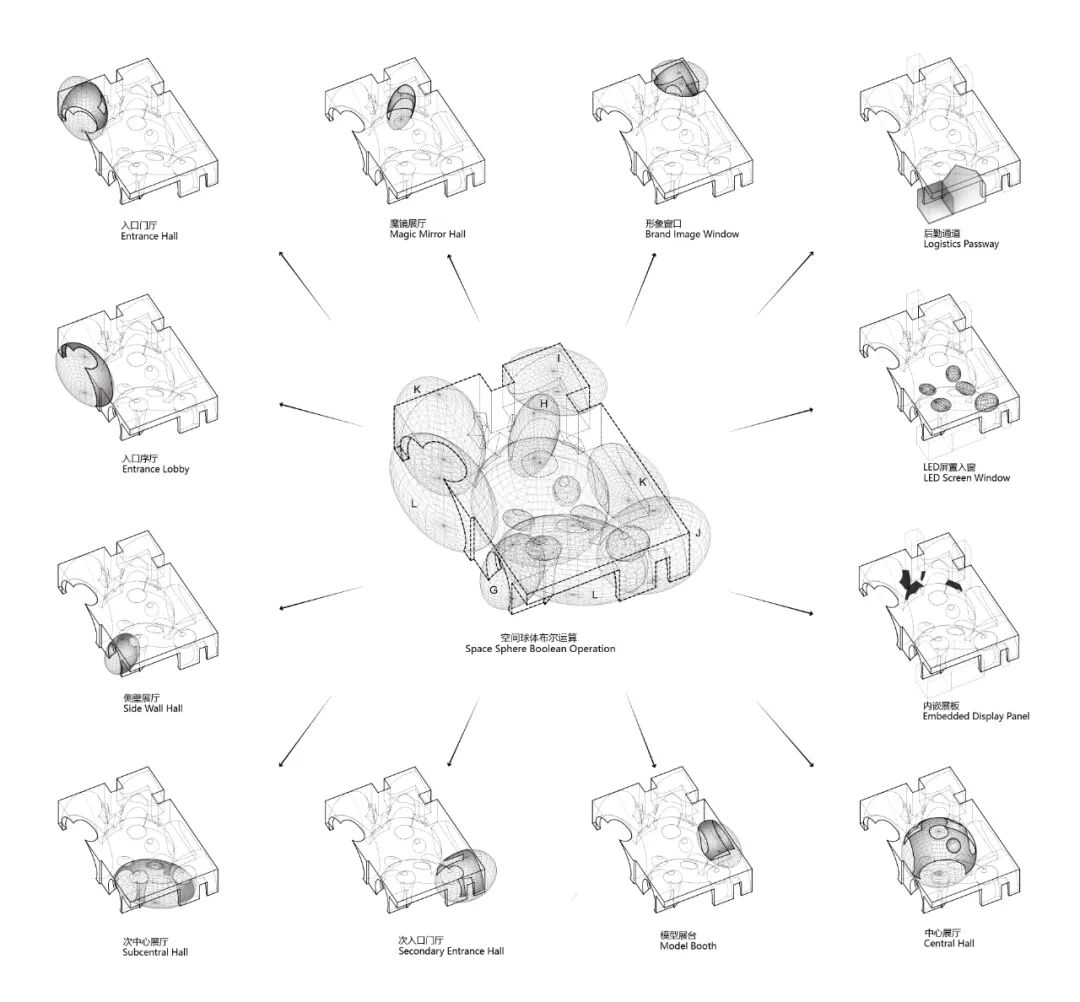

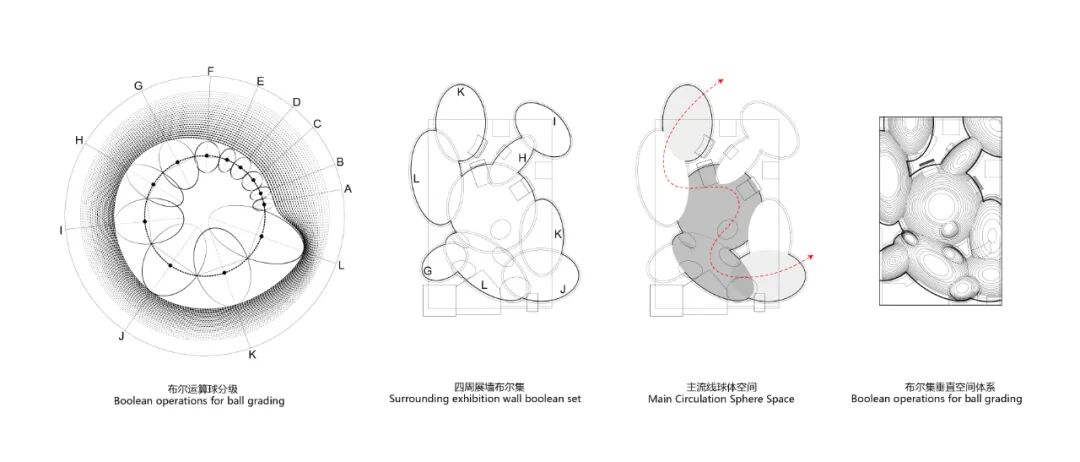

▼不同大小位置的球体切割出展厅空间©HOT炽造设计

▼不同大小位置的球体空间序列关系 ©HOT炽造设计

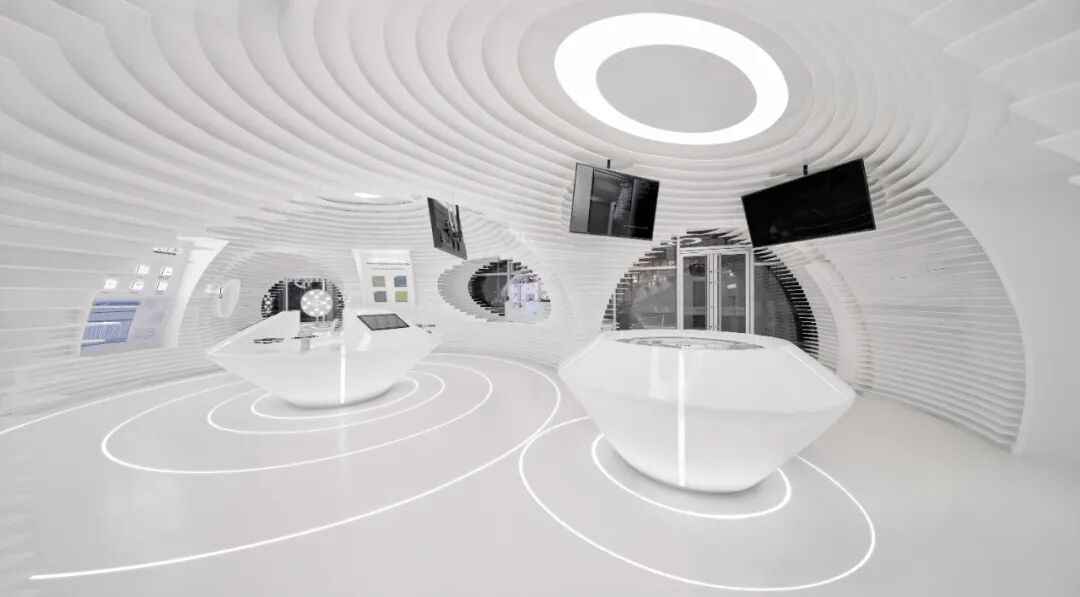

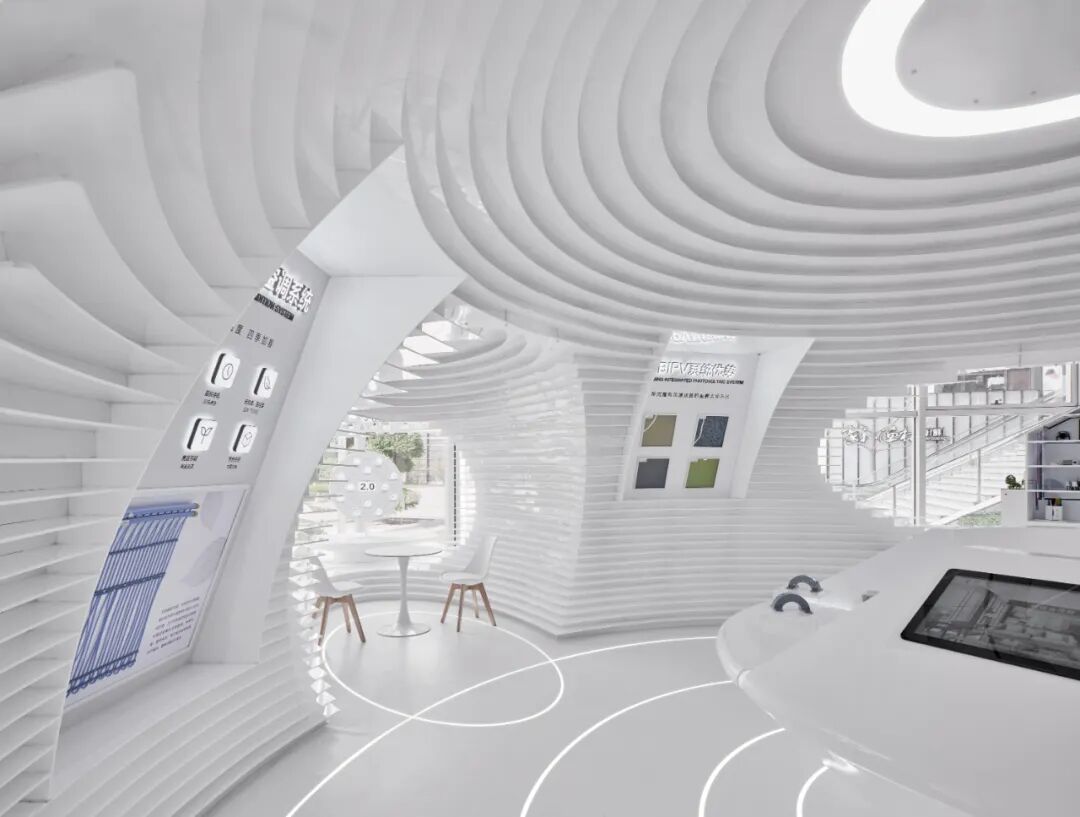

▼金茂绿建科技展厅的序厅与主厅连贯形成流动空间©刘俊男

完整流线 |

Circulaltion

整个无隔墙式划分手法得到了自由且完整的空间参观动线，主观展流线贯穿串联了所有球体空间，流线头尾两端则是展厅的入口和出口。

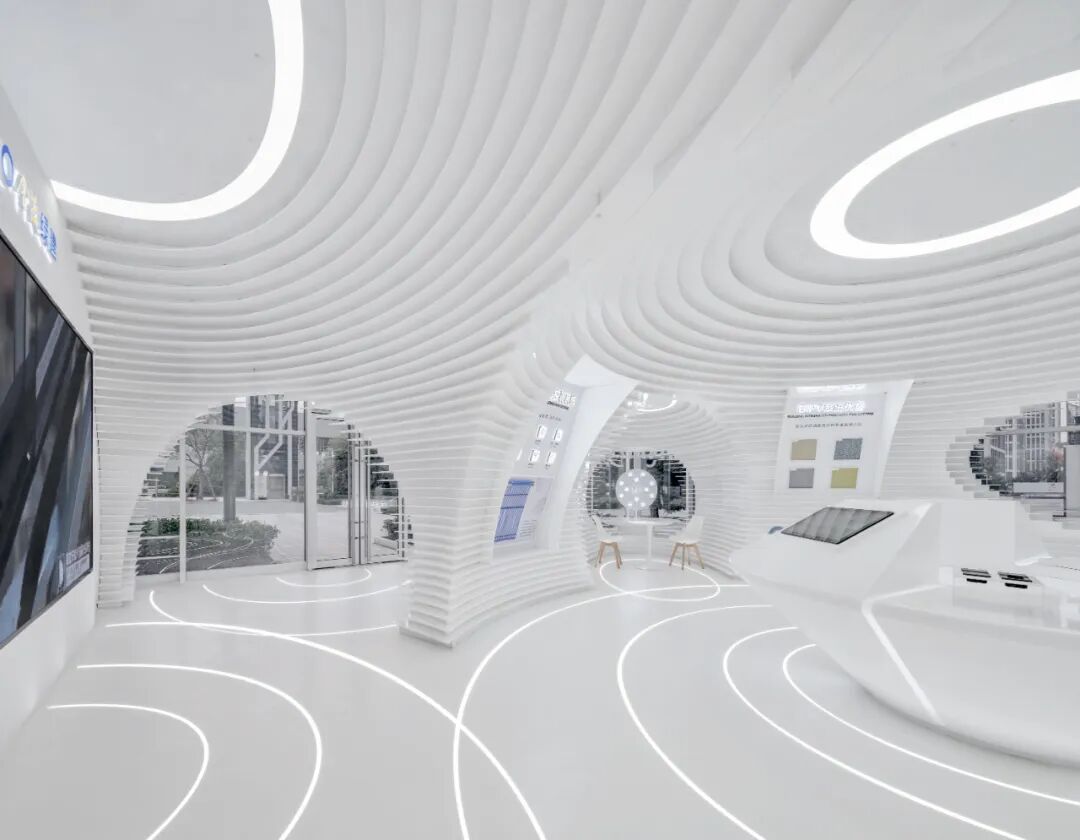

▼展厅内两个主厅串联起完成了流线空间©刘俊男

纯白主题 |

White Topic

航空舱和科幻电影常常用纯白来体现“未来”与“科技”。我们将整个展厅打造成纯白主题，地面采用白色pvc地坪，主体造型采用8mm厚白色亚克力层叠悬挑，展板、展台以及软装也都统一选用白色饰面，将主题概念的纯粹度推向极致。

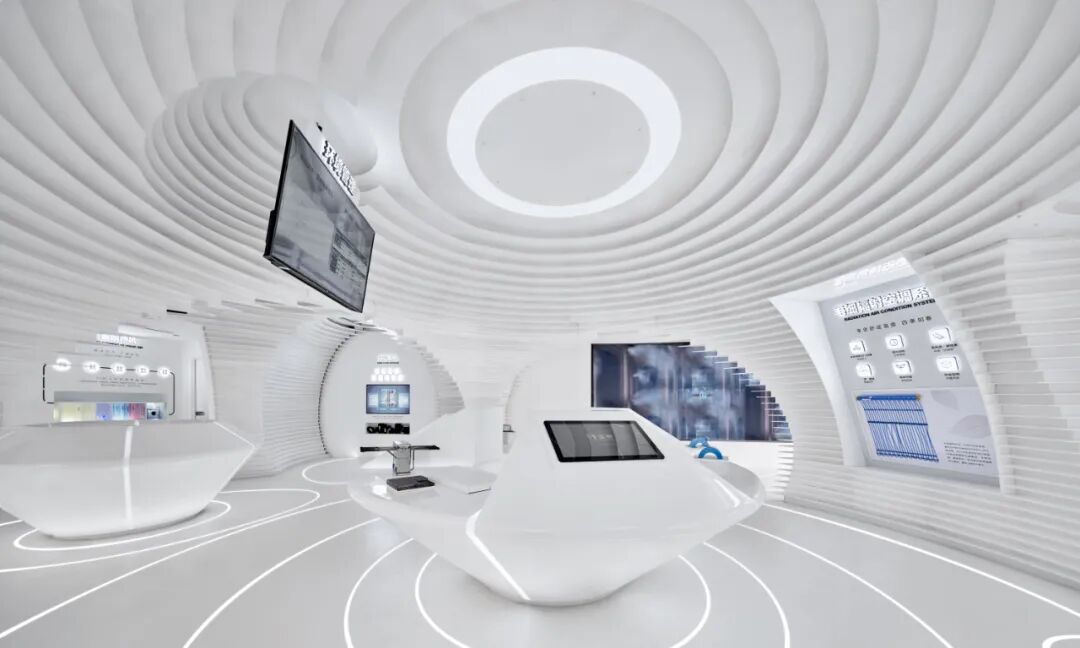

▼金茂绿建科技展厅以白色为主题打造科技感氛围©刘俊男

空间特色 |

Space Characteristic

我们可以用“洞穴感”和“太空舱”来形容这个空间，球体交线形成的圆弧界面，使人仿佛置身于舱内，结合纯白材料氛围和线性灯光，未来科技感油然而生。

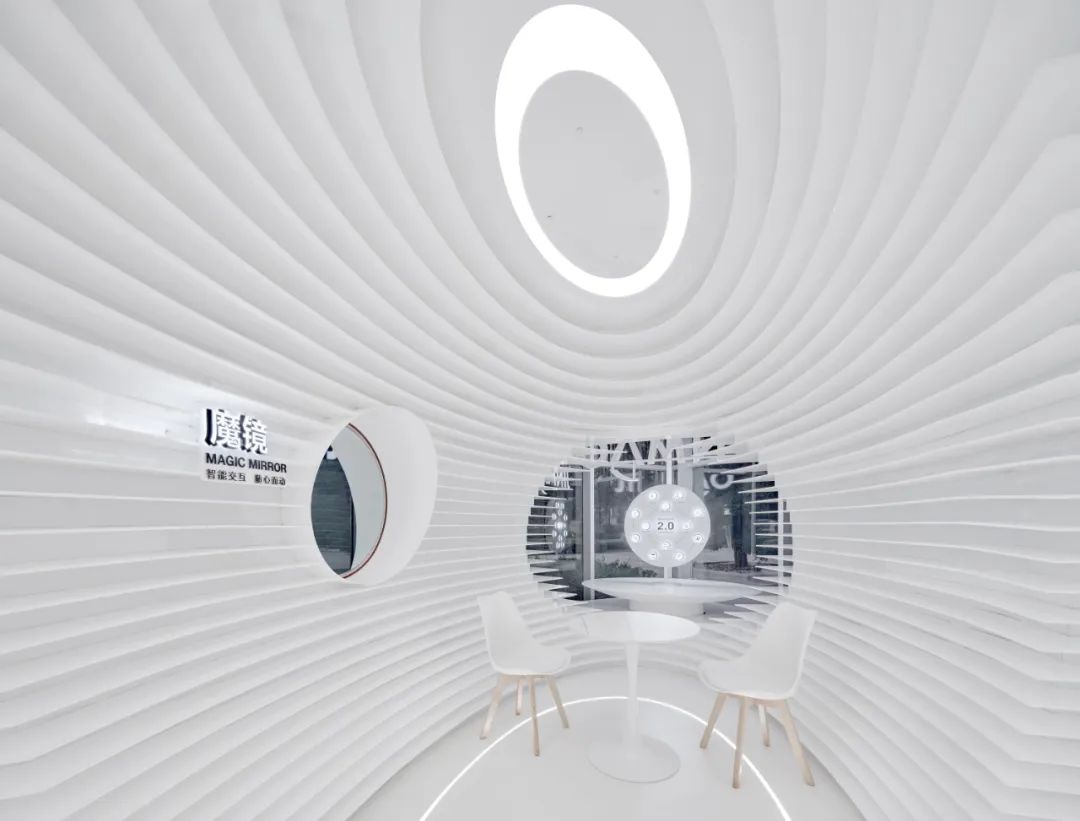

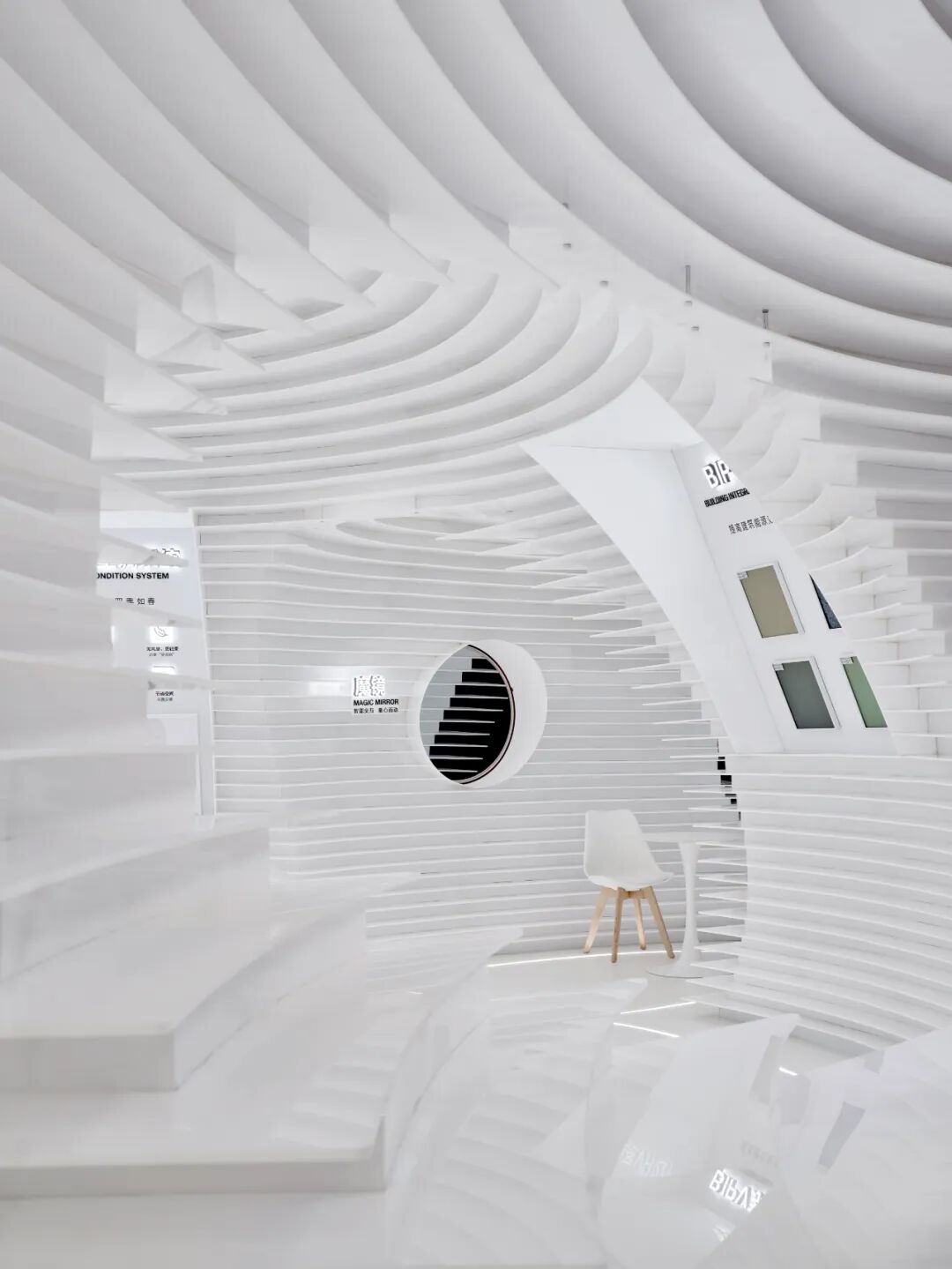

▼ “太空舱”概念展厅所特有的“洞穴感”©刘俊男

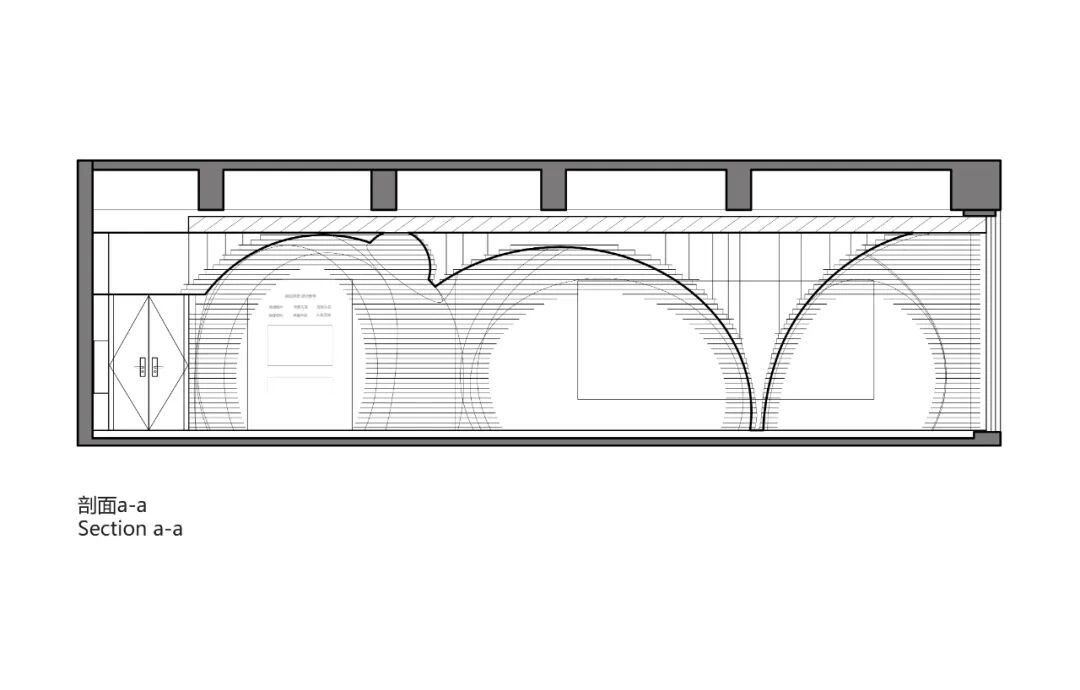

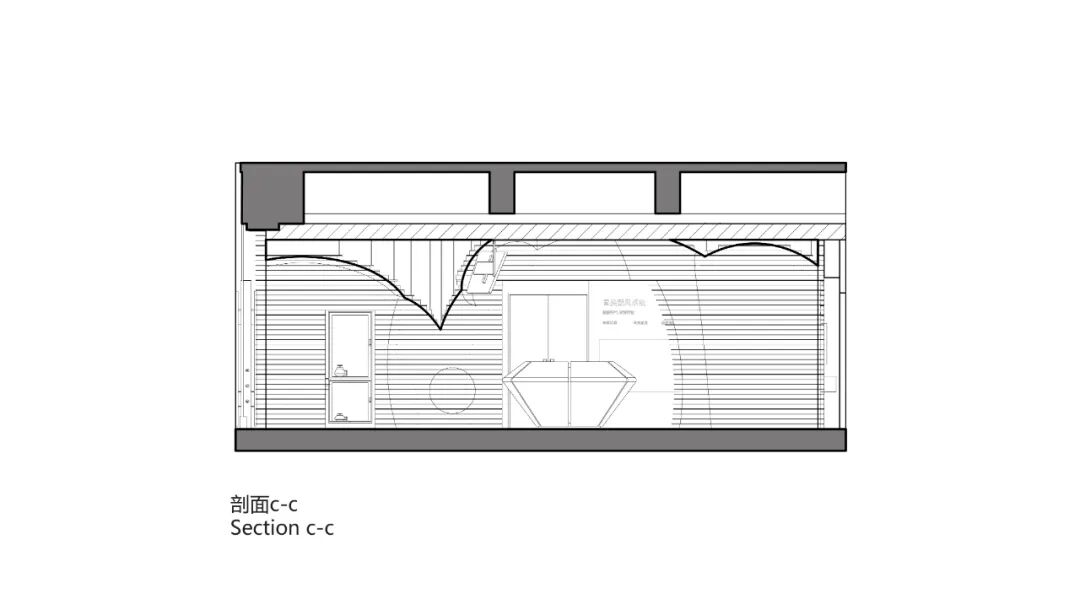

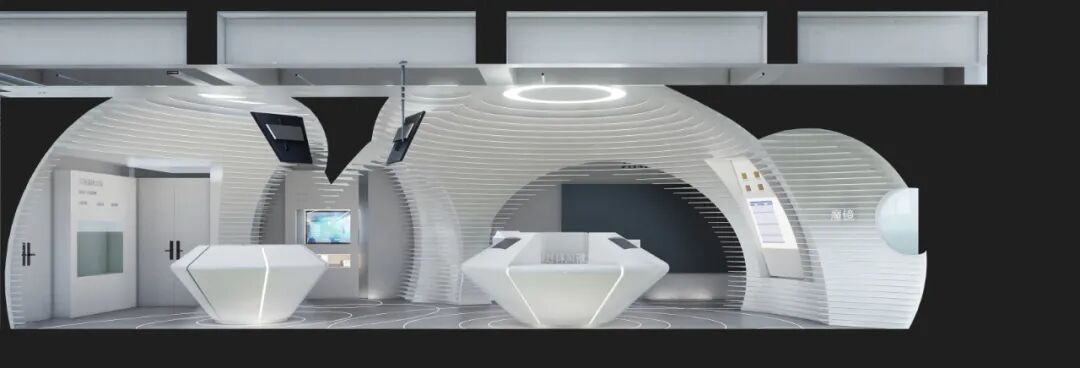

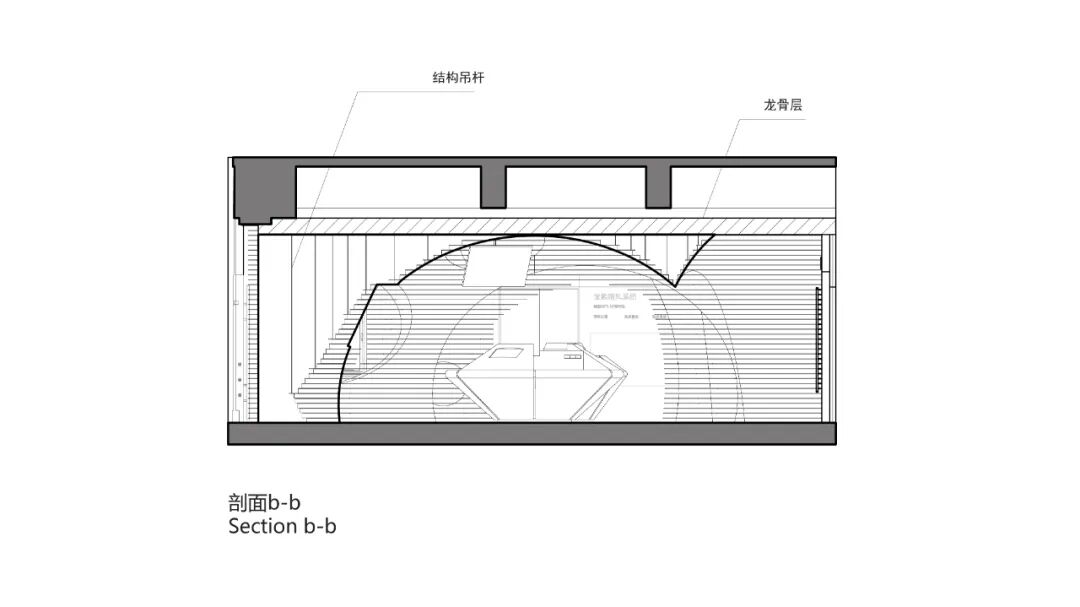

▼ “洞穴感”剖面 ©HOT炽造设计

形象窗口 |

Brand Image Window

位于黄河广场的街角是绝佳的对外展示窗口，我们切出球状空间作为展厅“街角之眼”，吊挂品牌logo的LED灯箱，下方设置展台展示金茂科技最新的旗舰产品。此处如相机“取景框”般的“秀场”可以紧紧地吸引广场经过的人群，完美地实现了室内外的交流互动。

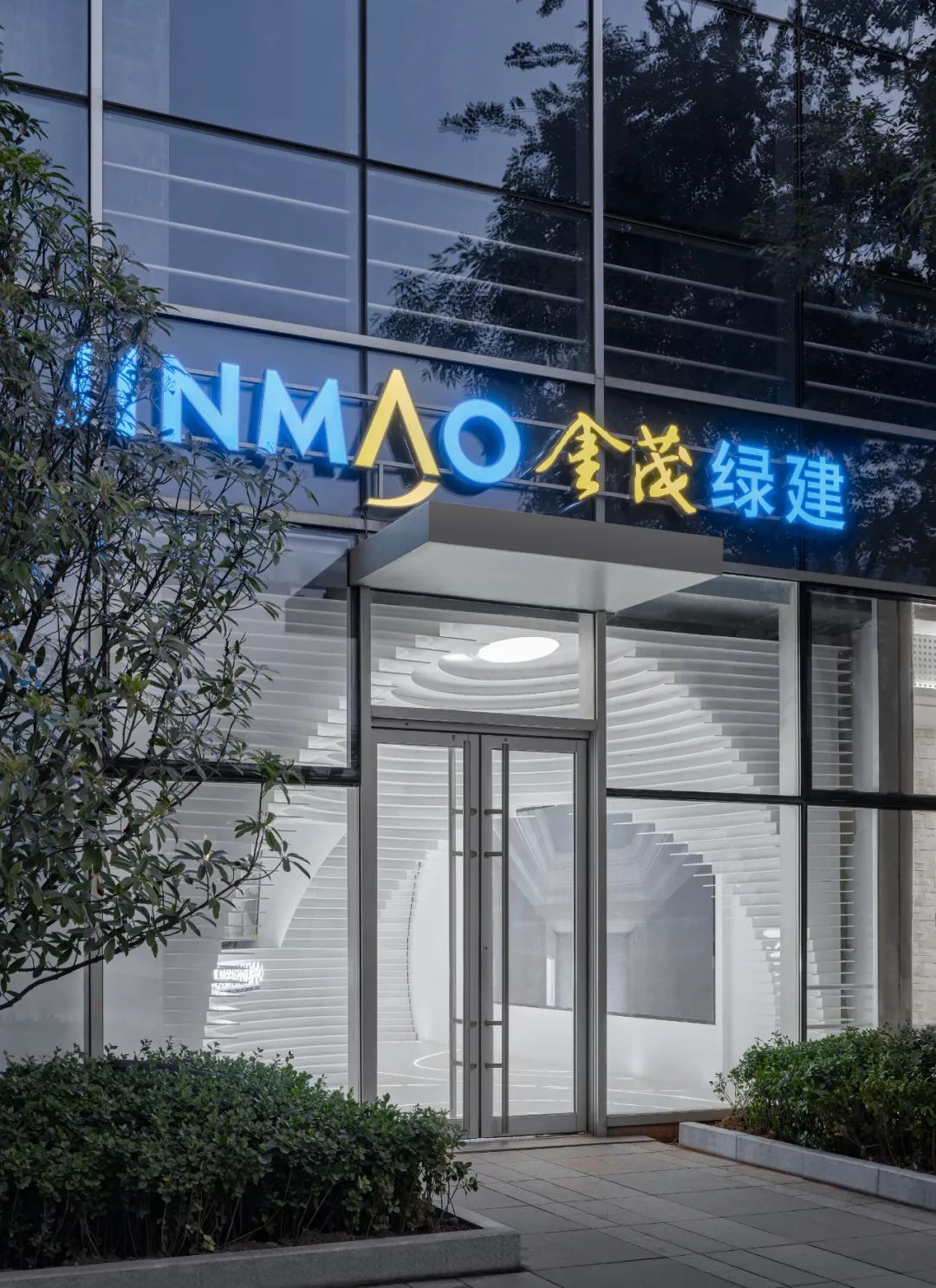

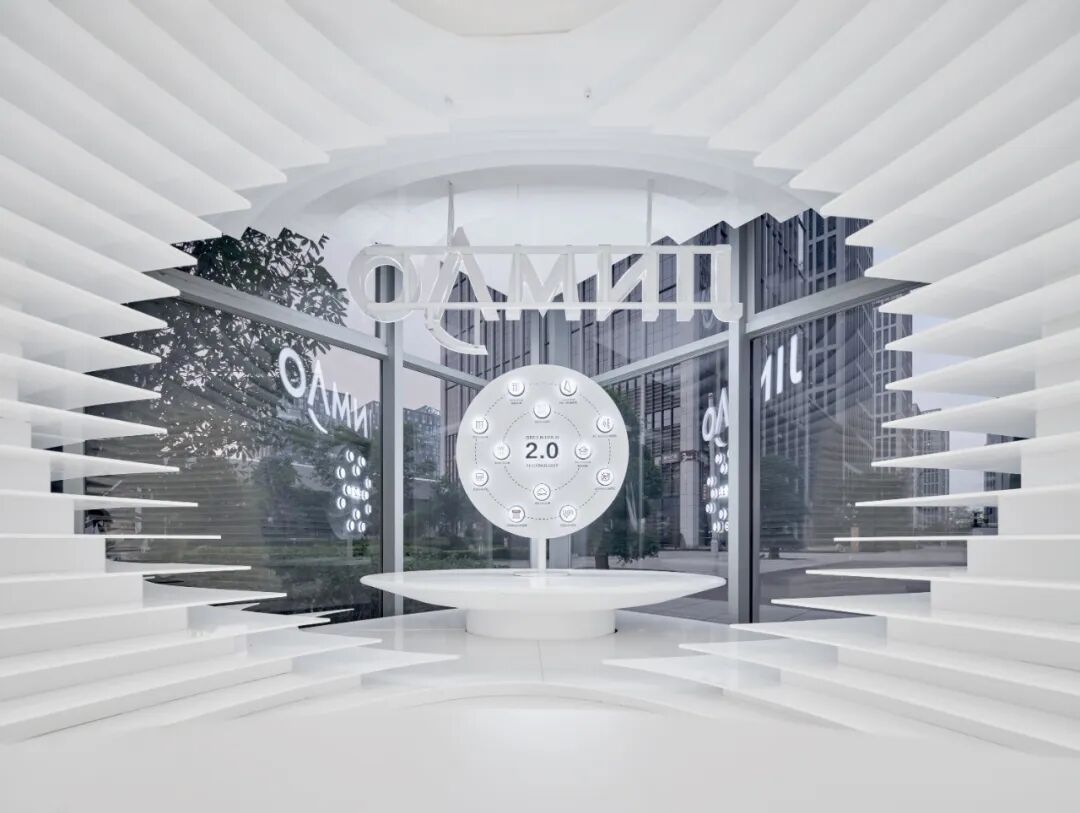

▼位于黄河广场的“街角之眼” ©刘俊男

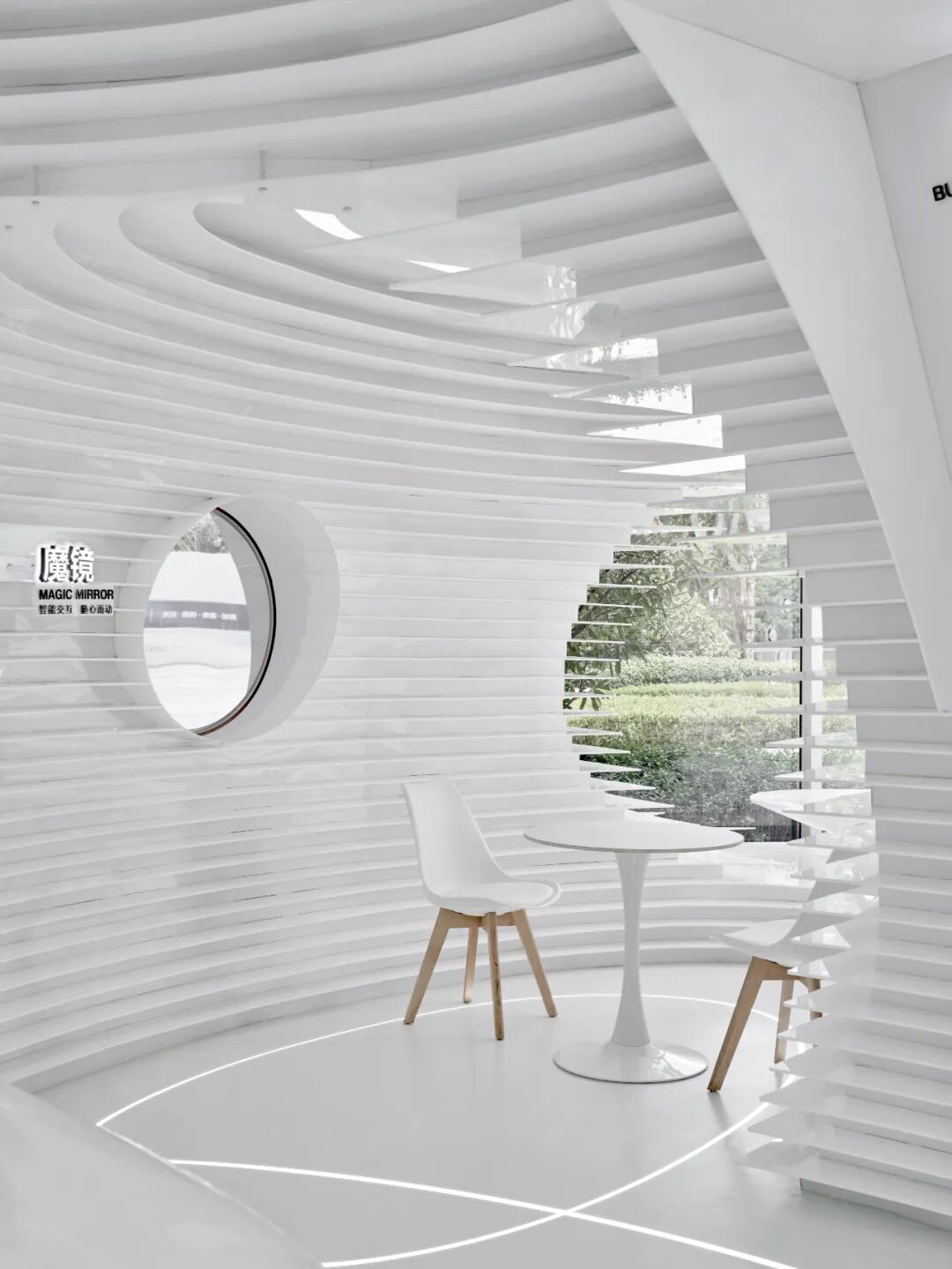

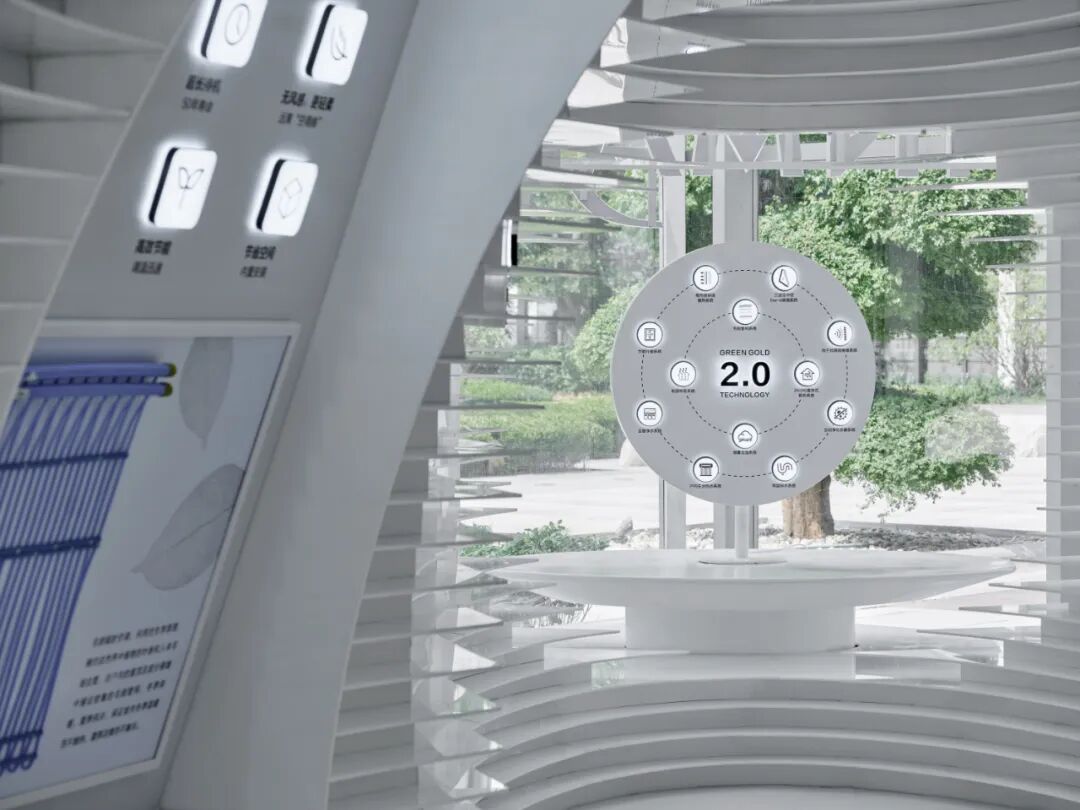

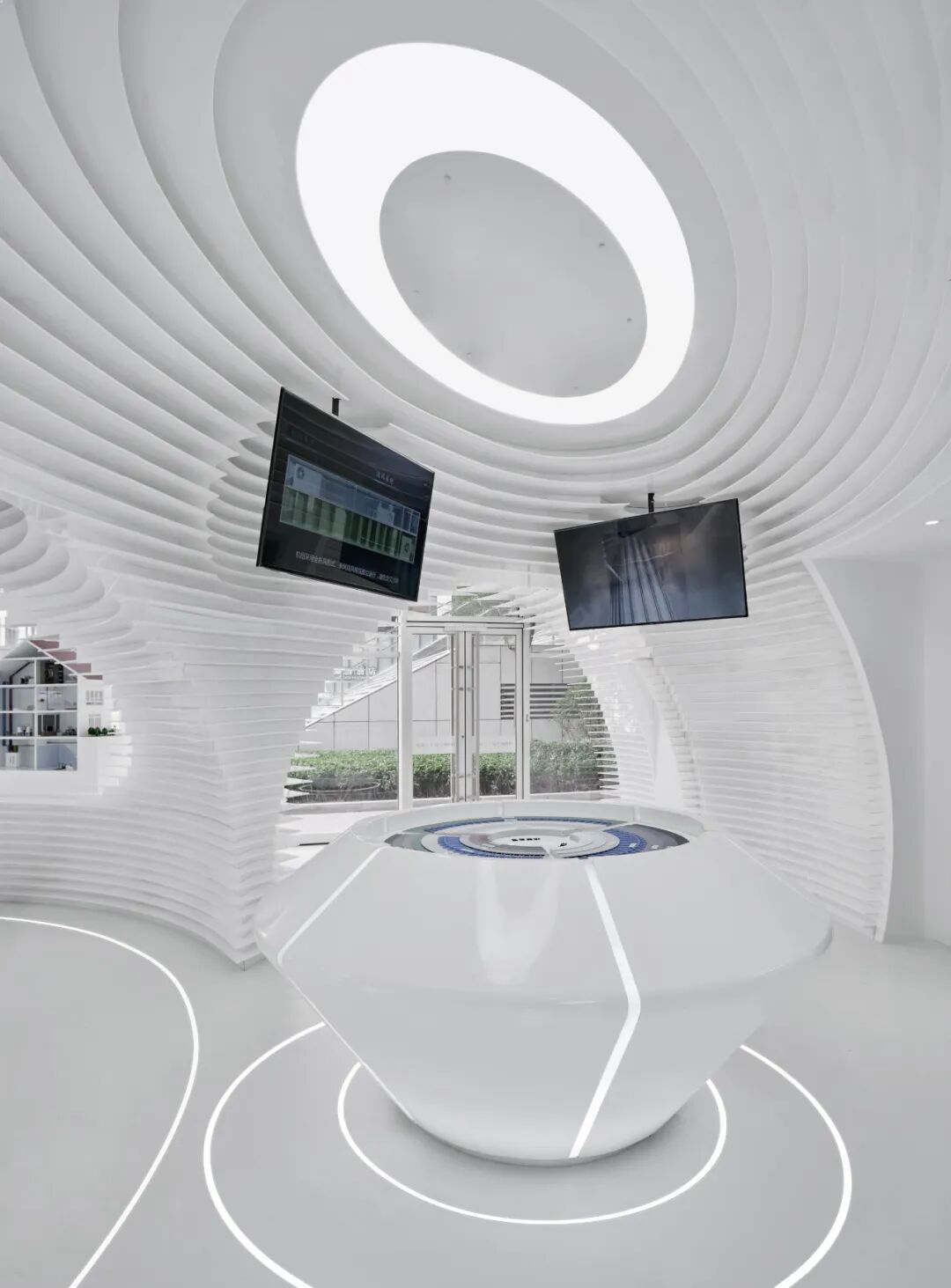

▼从室内透过“街角之眼”可以看向室外©刘俊男

复合照明 |

Composite Lighting

我们采用白色软膜天花环形灯作为主照明，在地面围绕展区中央设置一圈圈逐渐扩大的感应灯带作为辅助照明，“涟漪”般荡漾的灯带使得硬朗的地面如水面般柔美轻盈，加上亚克力切片造型带来的层叠感，如同将宇宙星轨重现于展厅之中，使观者仿佛身处一处崭新的高纬度外星空间。

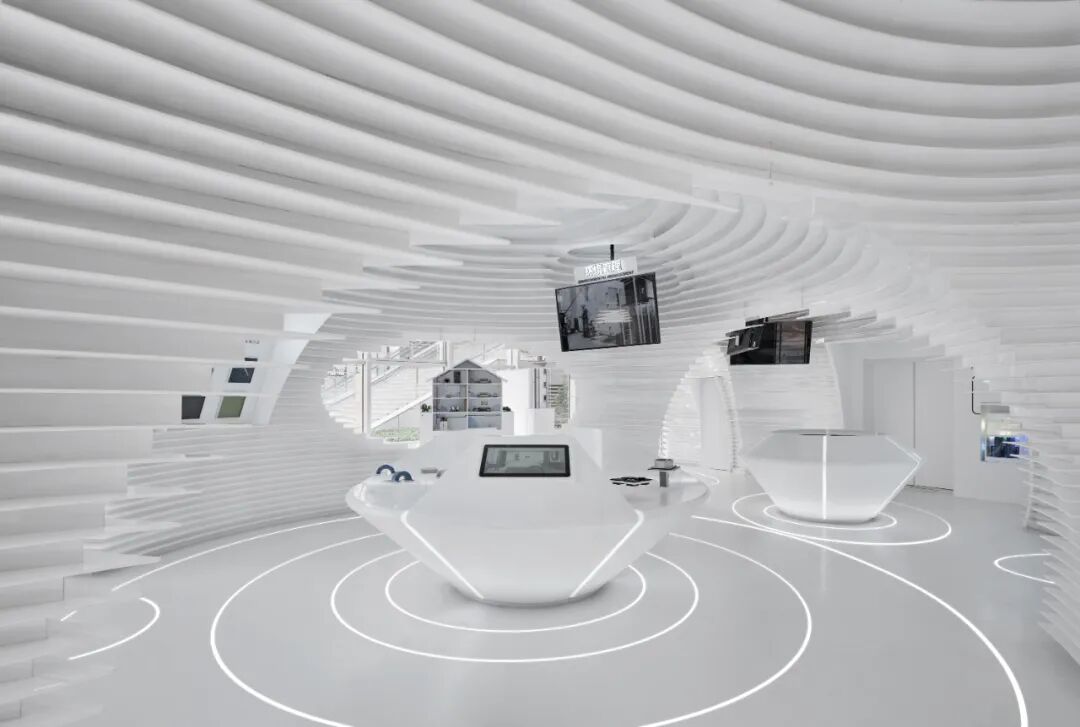

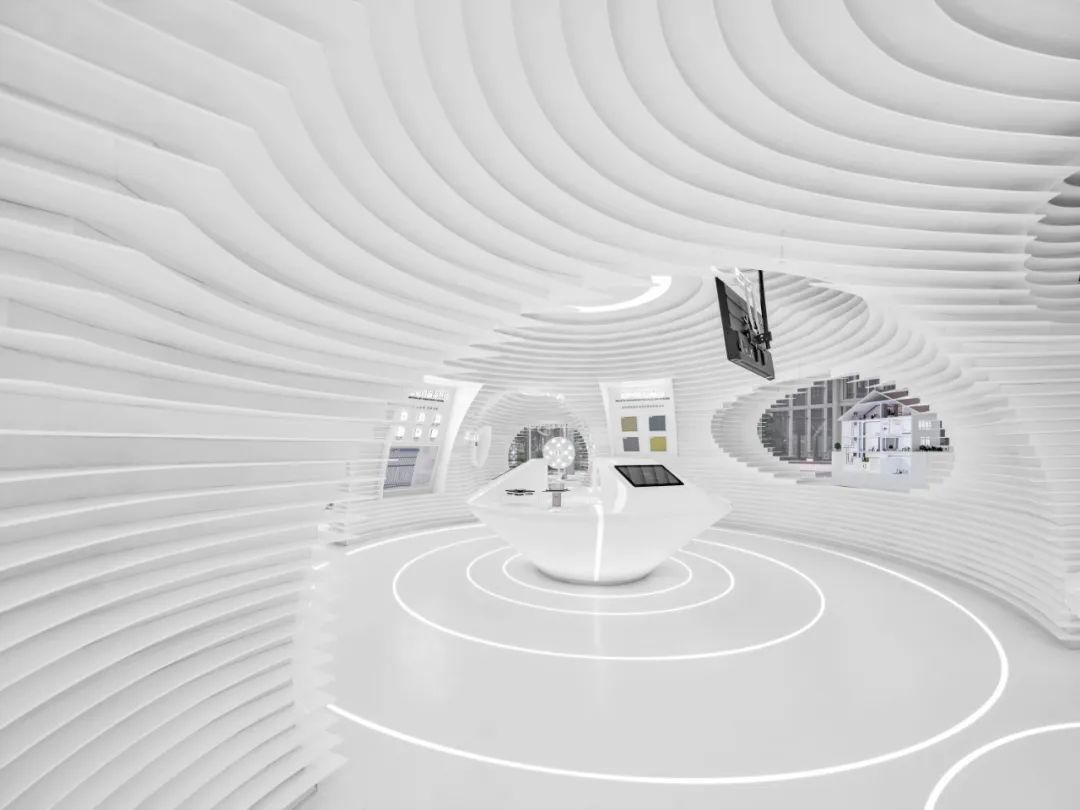

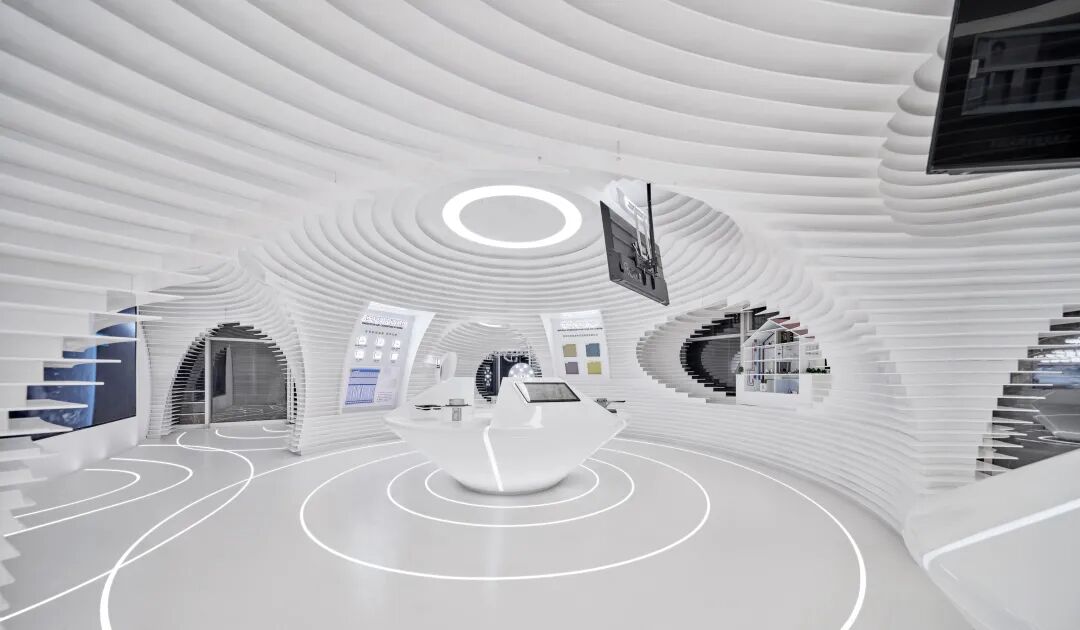

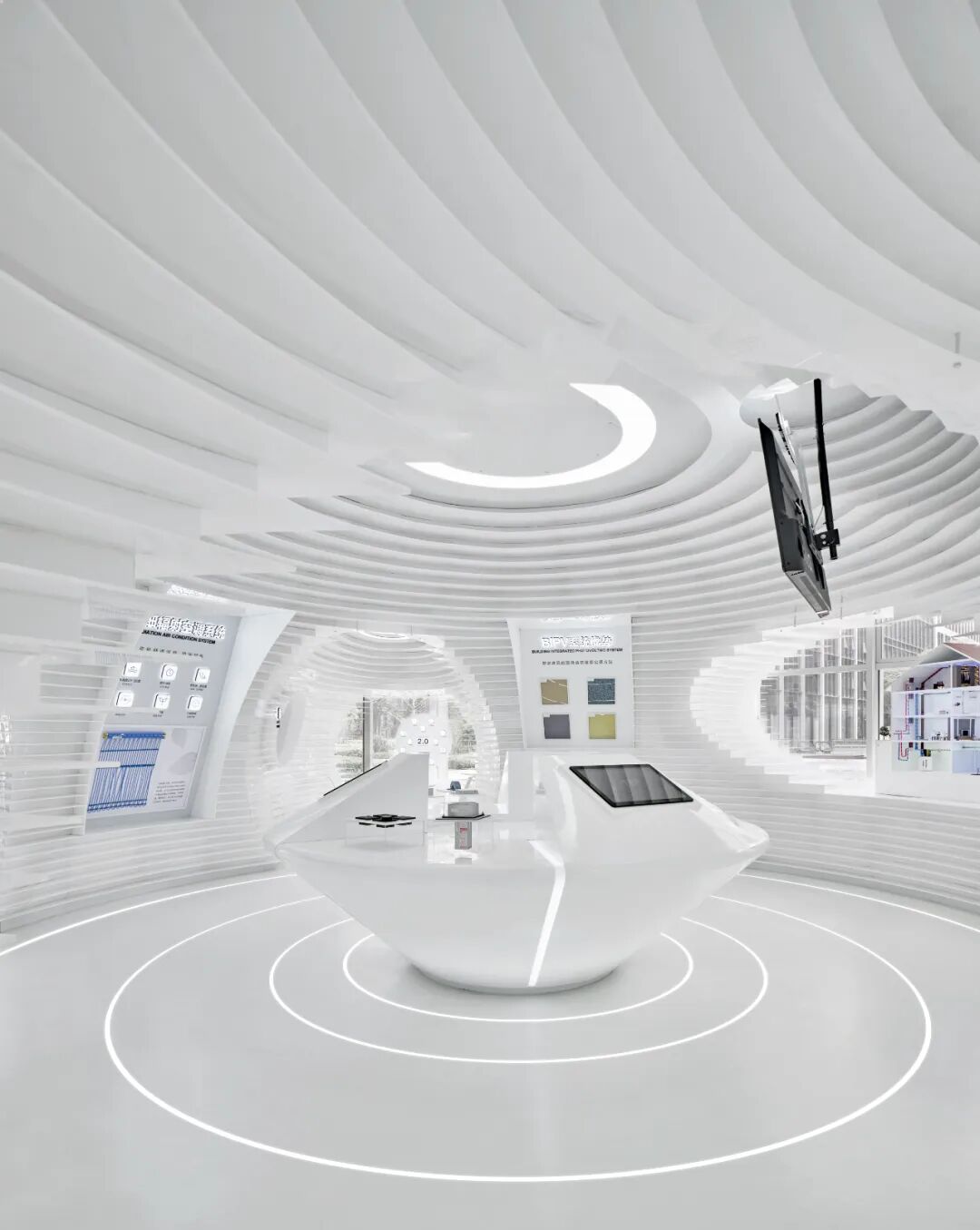

▼顶部软膜天花照明和地面涟漪灯带组合打造极具科技动态感的展陈氛围©刘俊男

展陈：多样化的精心定制 |

Display: Multi-Customization

定制

为了达到沉浸式的观展体验，我们从吊挂LED屏到内嵌展板，再到展台、VI系统等进行了一体化定制。上中下三层级视线高度的展陈，结合媒体创造的声音环境，从而达到沉浸式的最终效果。

▼展厅内展陈设备均为定制设计 ©刘俊男

展板

展板仓位通过对球形墙体方形负切得到，其位置根据展陈流线以及对应性进行设置，每块展板也是根据展品的尺寸进行精确定制。

▼展板内嵌于球状造型之内©刘俊男

展台

我们为展厅设计了两个独立展台和两个嵌入式展台。

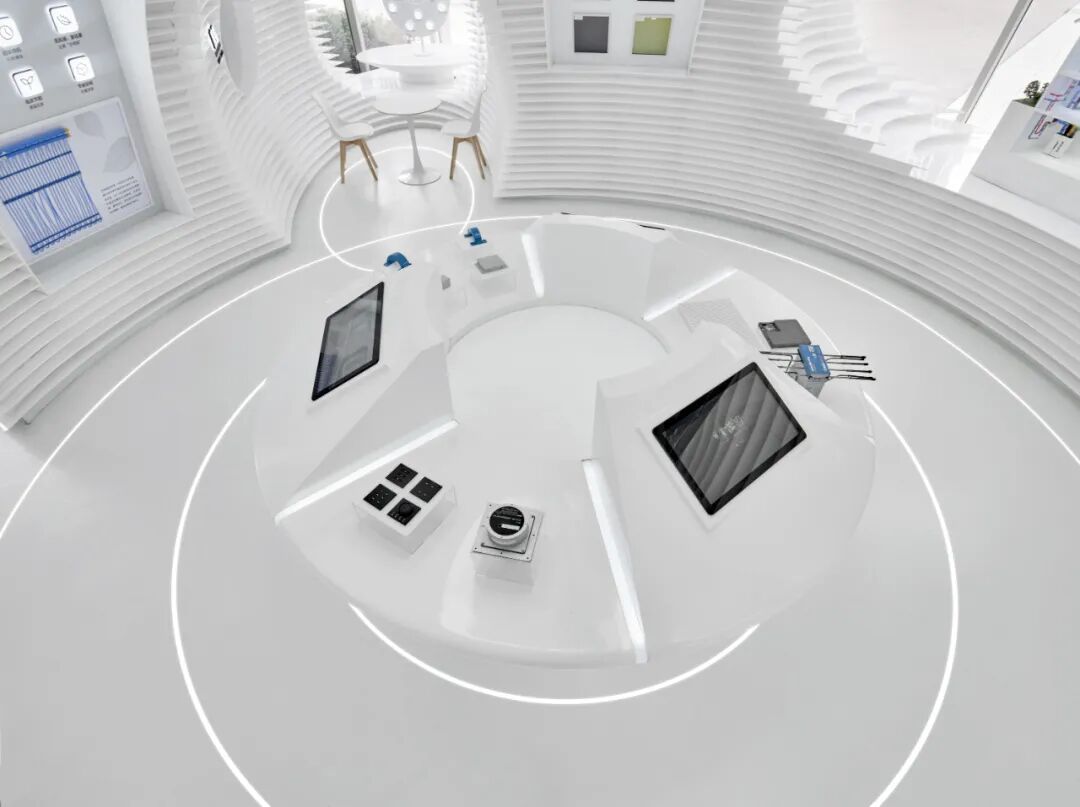

独立展台都以锥形作原型，和球形空间相呼应。每个展台切分为六块区域，可搭配互动显示屏幕灵活展陈，一次可根据需要展示3-6组展品。

▼顶部软膜天花照明和地面涟漪灯带组合打造极简科技感氛围©刘俊男

▼嵌入式展台与飘板主体结构融为一体，以椭圆平台作为原型，用于展示零件产品©刘俊男

平面视觉设计 |

Graphic Design

平面视觉设计包括了街角空间LOGO广告牌、吊挂展板排版、展台界面、导览文字等，所有细节都由团队设计把控，确保与整体空间的和谐与统一。

▼定制化的平面视觉设计©刘俊男

施工：自主创新的数字建造技术 |

Construction: Creative Digital Fabrication

展厅形态的自由性，以及非标准性使得施工建造成为核心技术难点，大界机器人（ROBOTICPLUS.AI）作为此项目亚克力装置的施工合作方，配合设计团队开发了众多具有创新性的建构体系和技术。

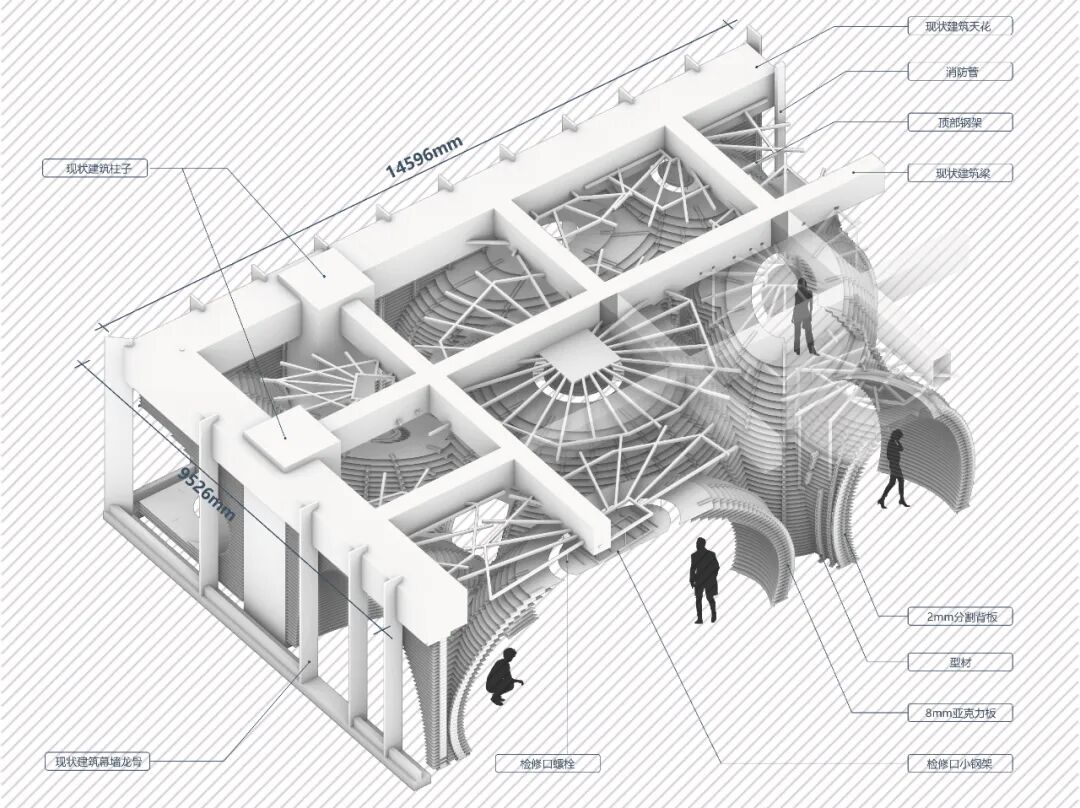

▼亚克力球状造型构造分析©HOT炽造设计

考虑到成本控制性、可建造性以及安全性，我们选用白色亚克力作为主要材料，通过切片叠砌的方式塑造空间造型。为了实现无柱结构空间效果，我们采用自行研究开发的亚克力拱形堆叠+背板铝合金定制固定龙骨+吊顶牵引龙骨三大固定结构体系模式，得到了极其安全牢固的异形空间造型。

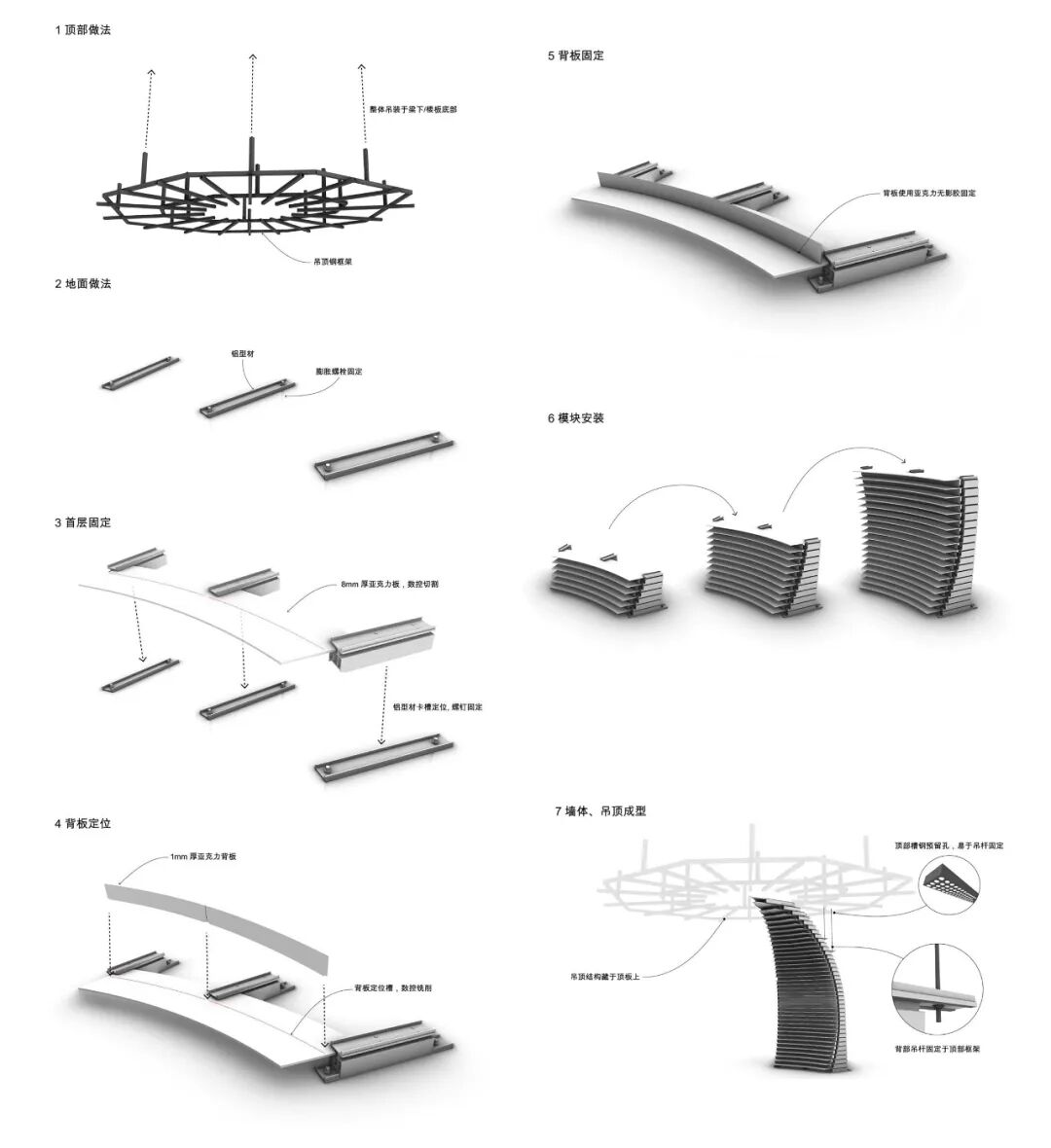

▼自主研发的亚克力结构数字建造体系©大界机器人

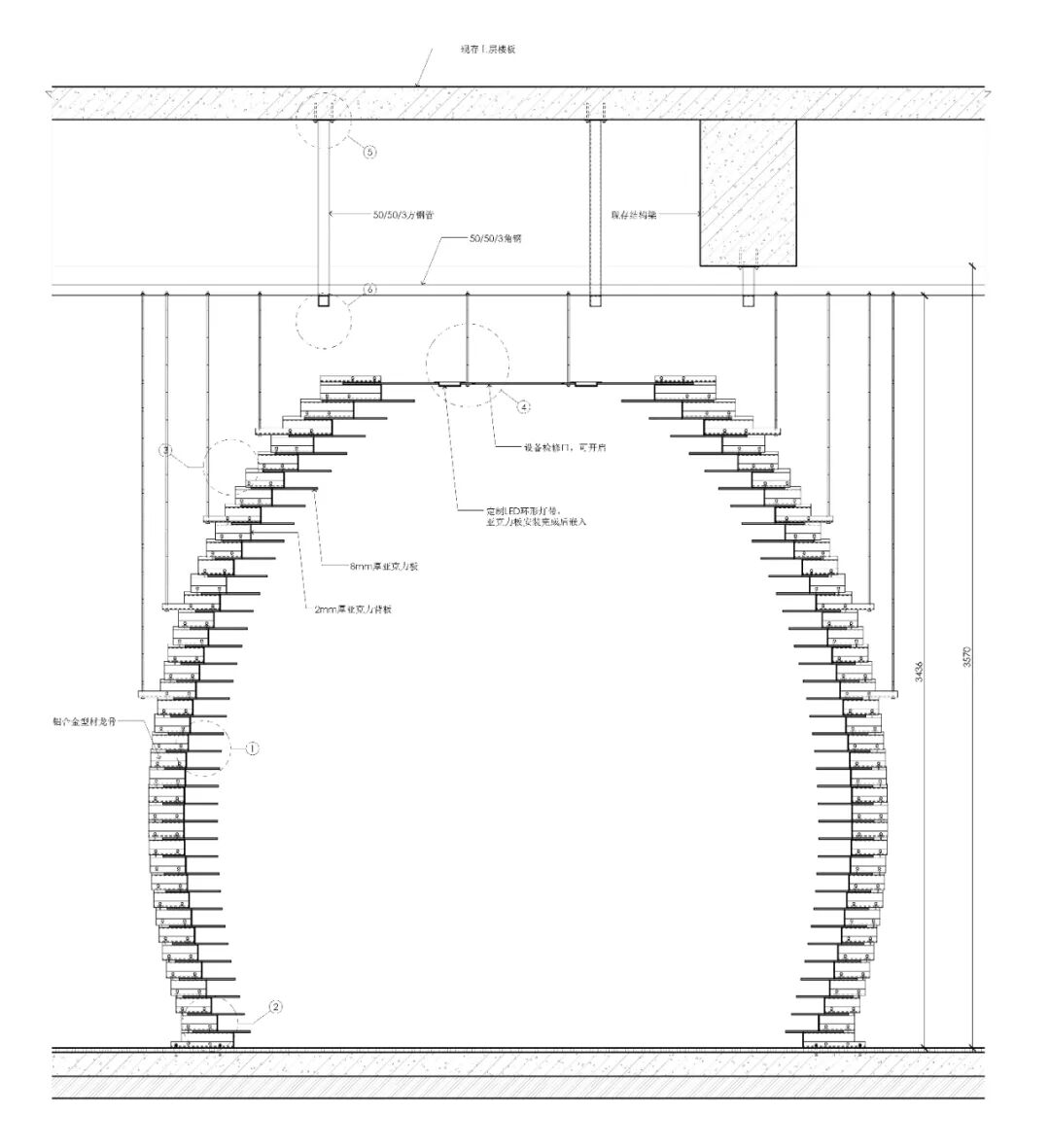

▼剖面构造图©大界机器人

为了满足施工可实施性以及保障空间造型视觉效果的前提，双方针对亚克力飘板悬挑长度与厚度、飘板垂直间距、背板厚度、亚克力分缝逻辑以及孔缝距离进行了反复推敲与实验，敲定了亚克力造型设计遵循8mm厚飘板悬挑15公分搭配1mm厚背板，7.2cm的等间距层高，亚克力板分缝的位置遵循了中心放射性对称、对齐的原则，并预留2mm变形宽度。
