各位小伙伴们，周四好呀！前几天分享过《10个常见的CAD问题清单与解决方案（dop经验）》，不少小伙伴们表示：“不够！完全不够！CAD的Bug太多了，10个不够用啊！”
所以，今天小编又带着新的Bug解决方法走来了！
Ps：本文实操性强，建议先收藏，再阅读！
01. CAD无法另存为
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群

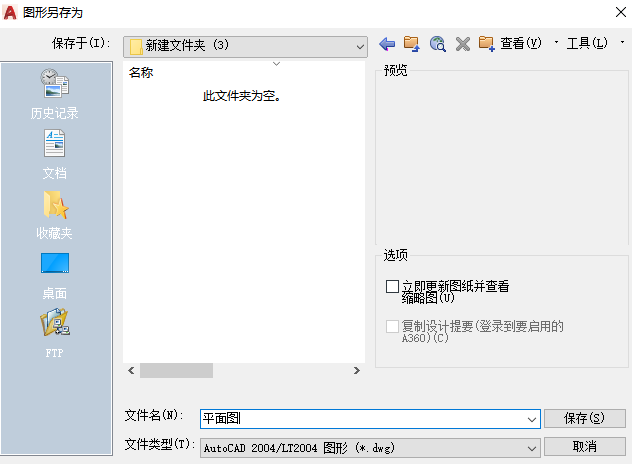

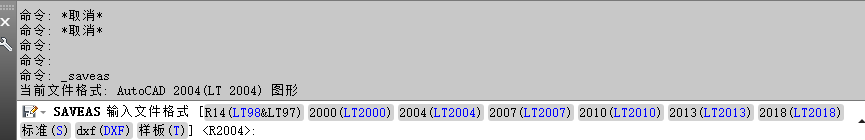

CAD在选择文件另存时, 命令框会出现输入文件格式的提示，但是没有“另存为”的选项；
解决方法：
只需要输入命令FILEDIA，然后输入新值1；
这个时候就可以正常另存文件了。
02. 文件打开异常
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群

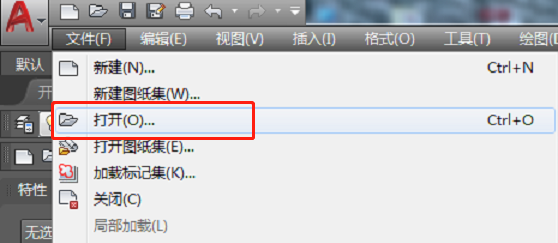

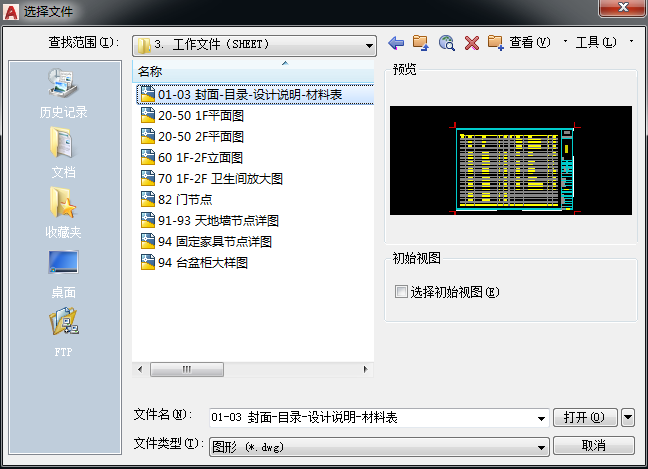

我们平常正常使用CAD时候，打开文件的界面是这样子：
△正常打开界面
但是有时候就显示打开异常：
△异常打开界面
解决方法：

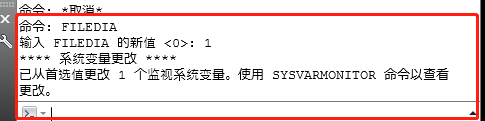

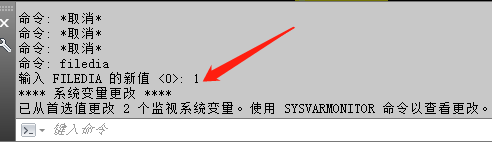

同样只需要输入命令 FILEDIA，然后输入新值1，就可以啦。
△操作界面
03. 鼠标中轴不能平移图形
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群

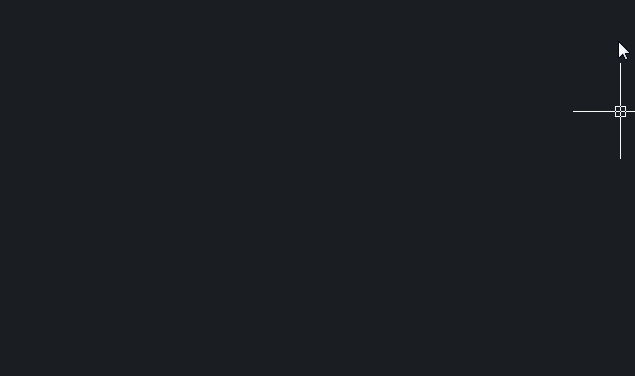

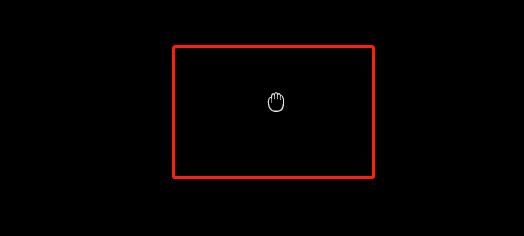

按住鼠标中轴时候只能出现下面这种状态，没办法进行平移等操作；

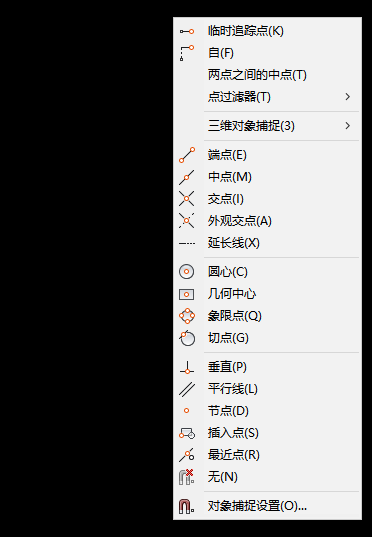

△异常界面
解决方法：
只需要输入命令MBUTTONPAN，数值调整为1,这个时候就可以使用中轴平移了。
△可平移的图标
04. 光标处不显示输入信息
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群
这是因为动态输入功能没有开启！
动态输入功能可以直接在光标附近显示信息、输入值；

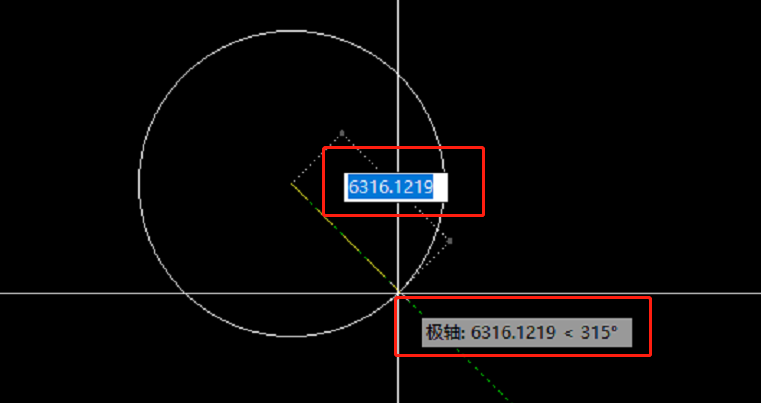

举例：画一个圆时，会显示其尺寸大小，圆的半径大小等，数值会随着鼠标的移动而变化。
△动态输入未开启的状态
解决方法：

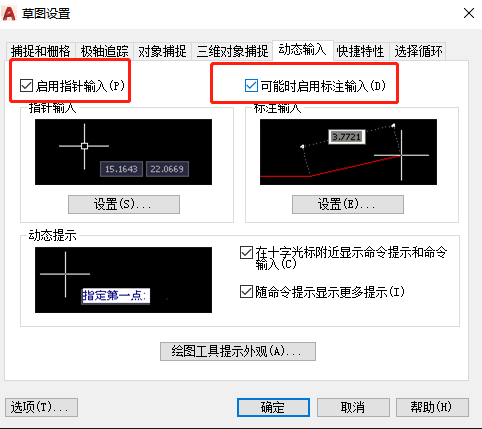

打开草图设置，点击动态输入——勾选启用指针输入、勾选可能时启用标注输入——确定；
△跟着我做
开启后，绘图会出现这样的效果状态:

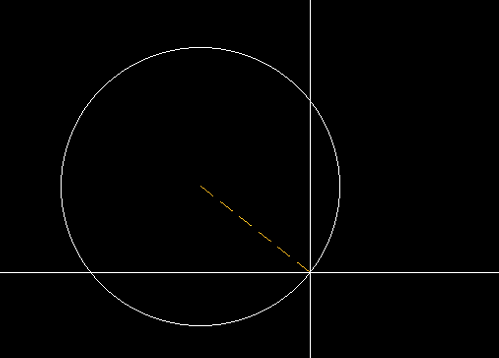

△动态输入开启后的状态
05. PL线绘制时空心显示
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群

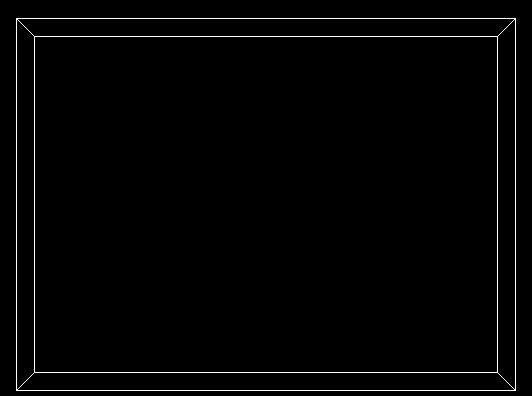

如果在CAD里面用PL线绘制出来的线，变成了这个样子，是CAD的参数发生了变化，调整参数即可；
△PL线绘制
解决方法：

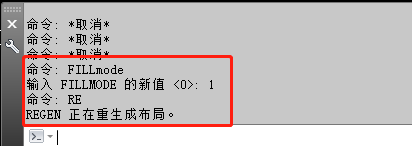

1、命令栏输入：FILLMODE，数值改为1——RE——刷新！！！即可恢复正常状态显示;
△第一种操作界面
2、命令栏输入：FILLMODE，数值改为开(ON)——RE——刷新，即可恢复正常状态显示;
△第二种操作界面
这两种方法都可以使cad参数恢复正常。
△PL线正常绘制
06. 图片参考老是丢失
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群

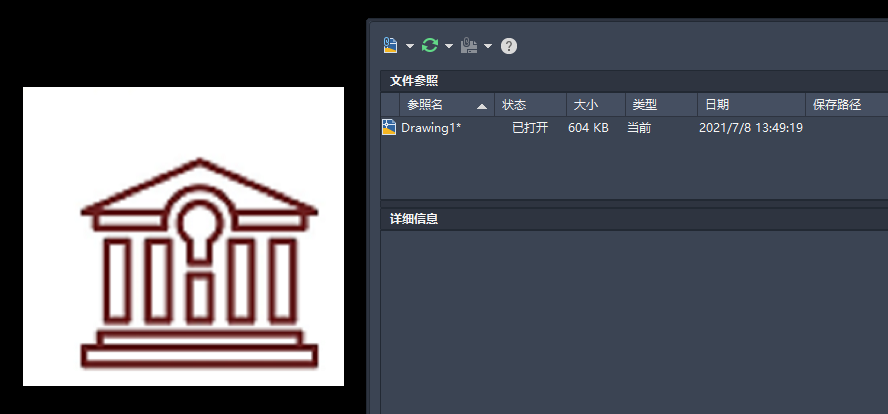

在绘制施工图时，经常会使用到图片参照的形式，常规的外部参照图片，如果不绑定图片，发给别人CAD的时候，参照的图片会发生丢失的情况。
解决方法：

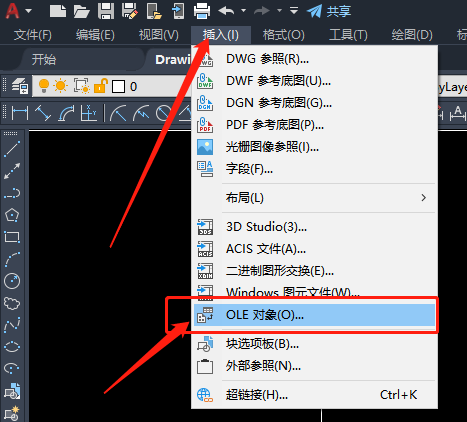

1、在CAD面板-插入-找到OLE对象

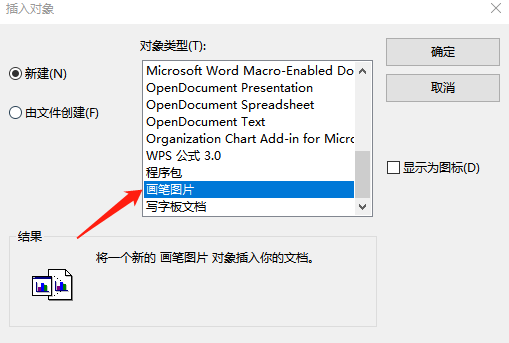

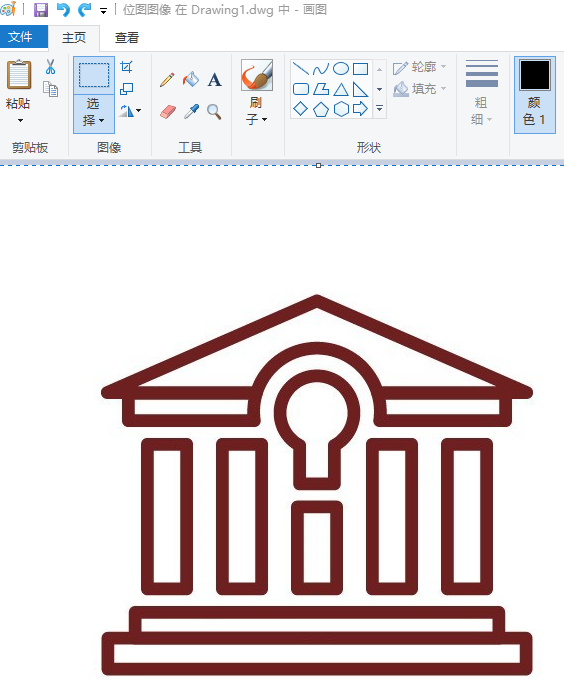

2、选择-画笔图片

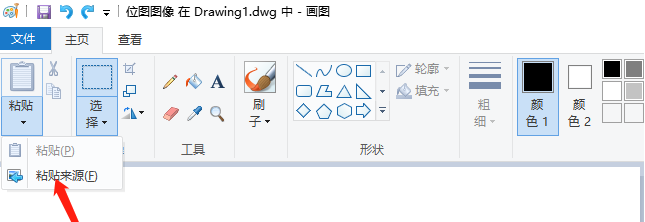

3、选择粘贴来源

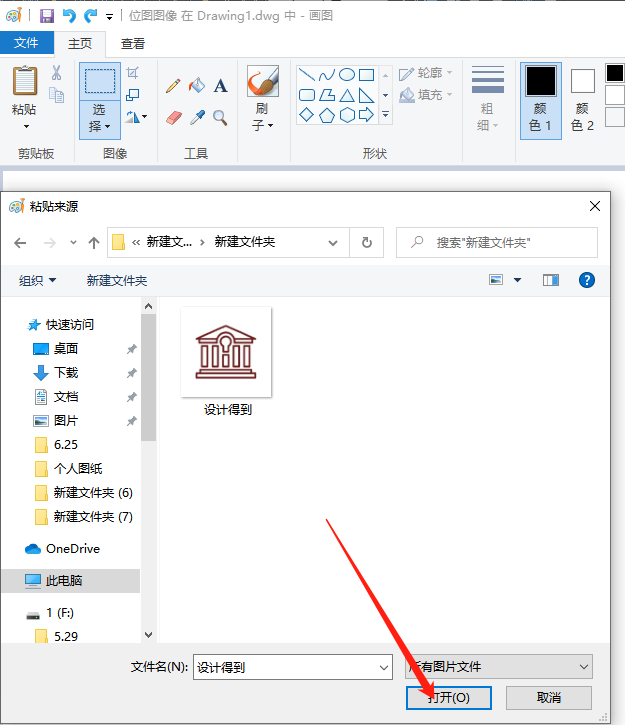

4、找到图片位置，打开图片
5、图片插入到当前的界面
6、关闭当前界面

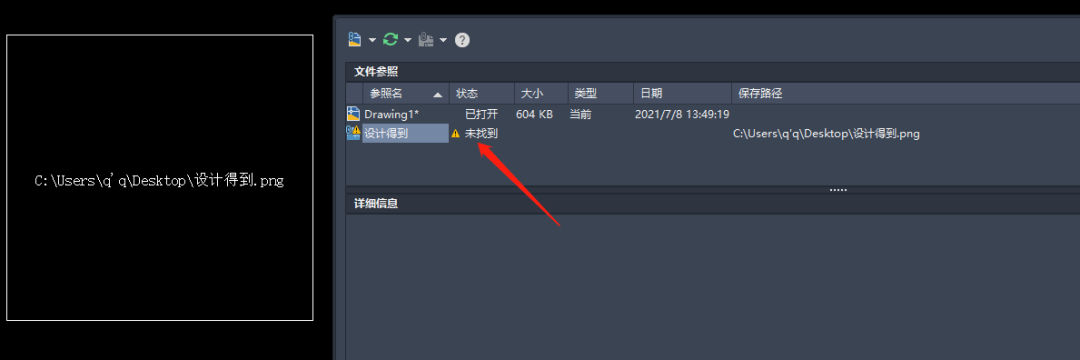

CAD界面就加载了图片，图片属于附着在当前CAD中，图片就不会再丢失了。
07. 填充比例不一致
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群

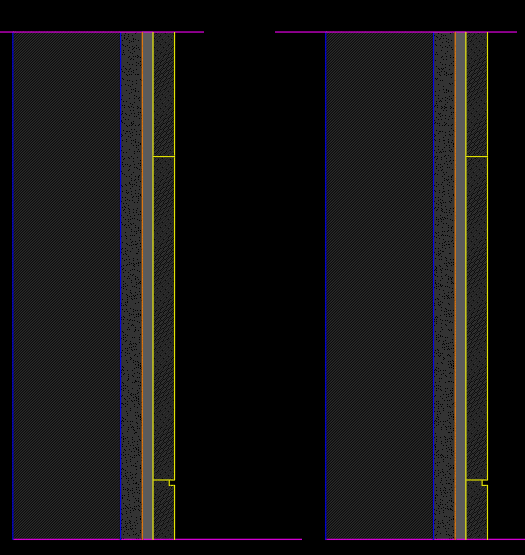

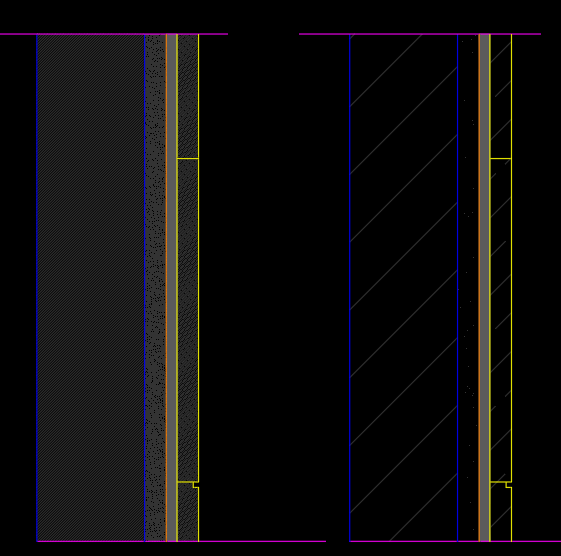

CAD文件里同样一张图，但是填充比例不一样，就像这样：
△异常界面
解决方法：

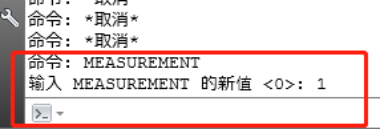

命令栏输入：Measurement，数值调整为1/0即可；
这时再进行MA，进行填充刷，得到同样的填充比例。
△正常填充界面
08. 中文字体设置为2.5
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群

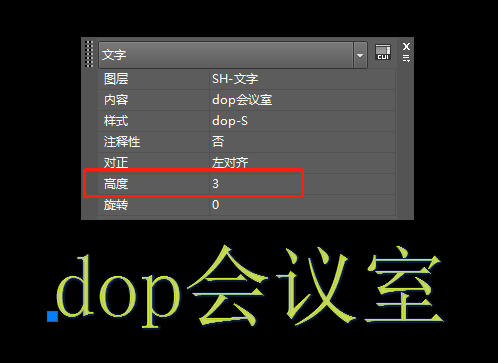

字体高度调整不了小数，已调整字体为2.5，结果却自动调整为3：
△异常界面
解决方法:

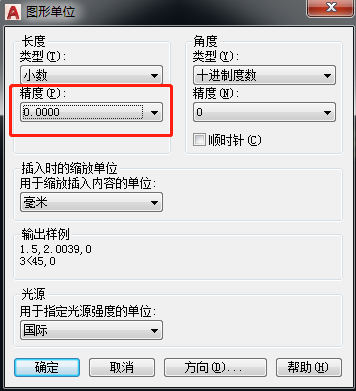

点击格式单位设置——输入命令Units——精度调整为0.000
△跟着我操作
我们把单位进行设置到小数点后4位，这个时候我们就可以设置字体高度为小数点了
09. 文件后缀总是.DWF.SV$格式
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群
这个不是CAD软件的问题，谁问的，拖出去！
解决方法：
其实在文件夹选项中去除“隐藏已知文件类型的扩展名”再重命名sv$文件，就可以了。
10. 绘图不能预览
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群
画矩形和画圆没有显示预览效果，直接就画出来了。
△不显示效果
解决方法：

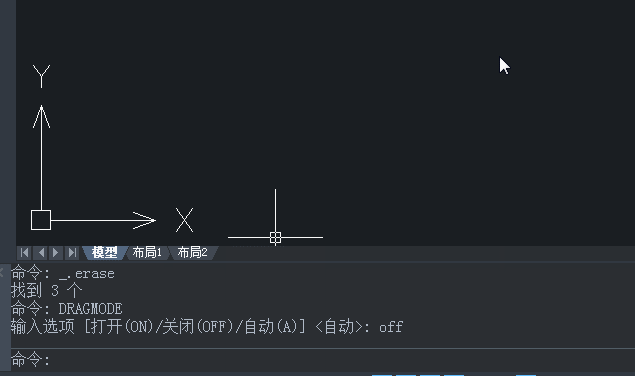

由系统变量DRAGMODE控制，可以选择关闭OFF，打开ON，和自动A。
△正常预览界面
小结.
www.shejidedao.com丨联系VX：dop032 回复“公众号”加群
好啦，CAD的10个常见Bug以及解决方法今天就先讲到这里啦，呼呼~终于讲完了！
如有帮助，评论区扣“日拱一卒”，支持一下dop哦~
还有还有，小伙伴们遇到什么让人火大的Bug都可以在评论区留言哦，我们一起解决了它！
如果有小伙伴们想轻松理解设计意图、Get高阶的绘图技巧和插件的使用套路，提高工作效率、掌握施工图的底层逻辑，绘制出符合主流标准的施工图。推荐加入《dop施工图深化内训营-初阶班》
